Машина для высаживания лент с семенами или рассадой

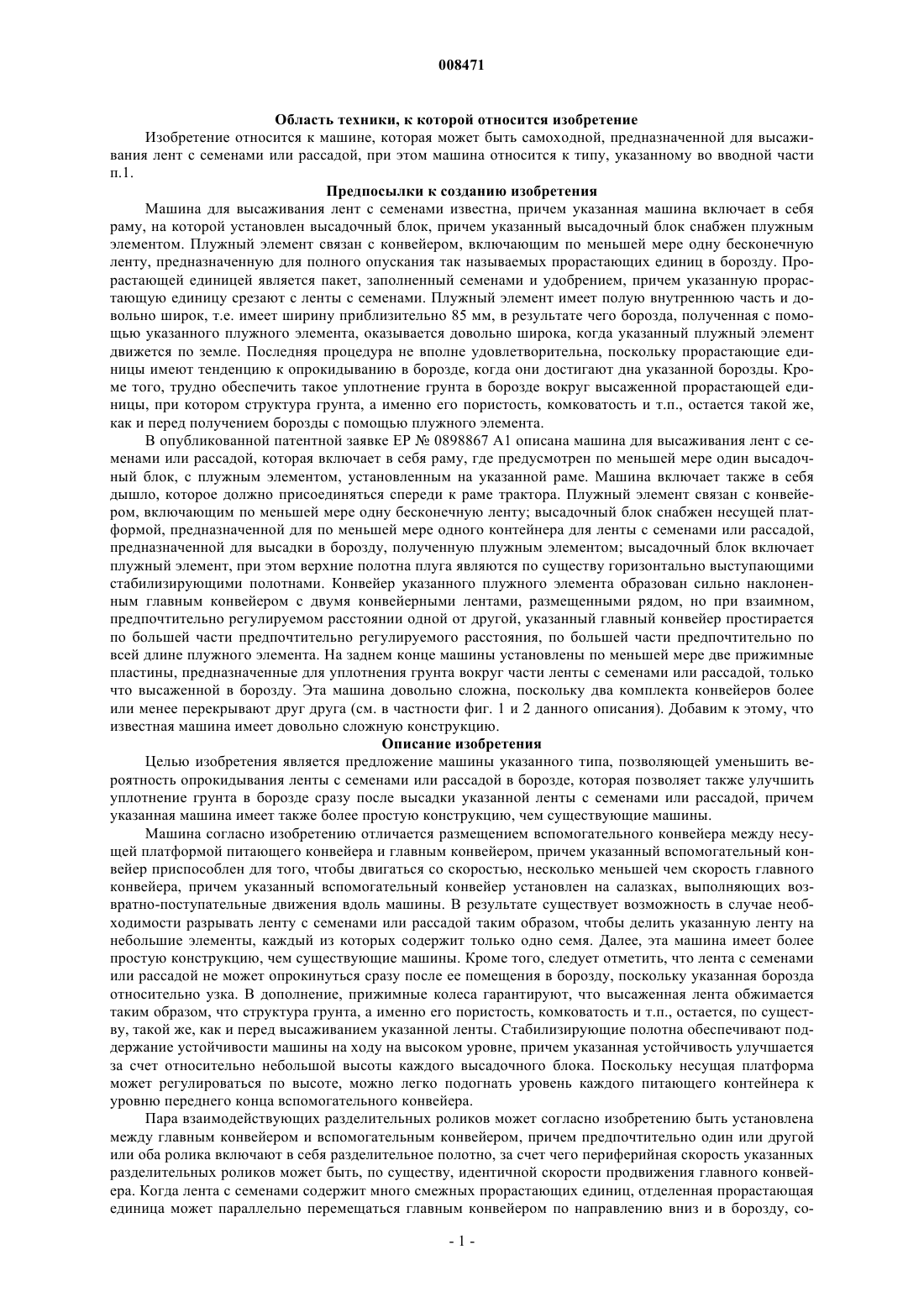

008471 Область техники, к которой относится изобретение Изобретение относится к машине, которая может быть самоходной, предназначенной для высаживания лент с семенами или рассадой, при этом машина относится к типу, указанному во вводной части п.1. Предпосылки к созданию изобретения Машина для высаживания лент с семенами известна, причем указанная машина включает в себя раму, на которой установлен высадочный блок, причем указанный высадочный блок снабжен плужным элементом. Плужный элемент связан с конвейером, включающим по меньшей мере одну бесконечную ленту, предназначенную для полного опускания так называемых прорастающих единиц в борозду. Прорастающей единицей является пакет, заполненный семенами и удобрением, причем указанную прорастающую единицу срезают с ленты с семенами. Плужный элемент имеет полую внутреннюю часть и довольно широк, т.е. имеет ширину приблизительно 85 мм, в результате чего борозда, полученная с помощью указанного плужного элемента, оказывается довольно широка, когда указанный плужный элемент движется по земле. Последняя процедура не вполне удовлетворительна, поскольку прорастающие единицы имеют тенденцию к опрокидыванию в борозде, когда они достигают дна указанной борозды. Кроме того, трудно обеспечить такое уплотнение грунта в борозде вокруг высаженной прорастающей единицы, при котором структура грунта, а именно его пористость, комковатость и т.п., остается такой же,как и перед получением борозды с помощью плужного элемента. В опубликованной патентной заявке ЕР 0898867 А 1 описана машина для высаживания лент с семенами или рассадой, которая включает в себя раму, где предусмотрен по меньшей мере один высадочный блок, с плужным элементом, установленным на указанной раме. Машина включает также в себя дышло, которое должно присоединяться спереди к раме трактора. Плужный элемент связан с конвейером, включающим по меньшей мере одну бесконечную ленту; высадочный блок снабжен несущей платформой, предназначенной для по меньшей мере одного контейнера для ленты с семенами или рассадой,предназначенной для высадки в борозду, полученную плужным элементом; высадочный блок включает плужный элемент, при этом верхние полотна плуга являются по существу горизонтально выступающими стабилизирующими полотнами. Конвейер указанного плужного элемента образован сильно наклоненным главным конвейером с двумя конвейерными лентами, размещенными рядом, но при взаимном,предпочтительно регулируемом расстоянии одной от другой, указанный главный конвейер простирается по большей части предпочтительно регулируемого расстояния, по большей части предпочтительно по всей длине плужного элемента. На заднем конце машины установлены по меньшей мере две прижимные пластины, предназначенные для уплотнения грунта вокруг части ленты с семенами или рассадой, только что высаженной в борозду. Эта машина довольно сложна, поскольку два комплекта конвейеров более или менее перекрывают друг друга (см. в частности фиг. 1 и 2 данного описания). Добавим к этому, что известная машина имеет довольно сложную конструкцию. Описание изобретения Целью изобретения является предложение машины указанного типа, позволяющей уменьшить вероятность опрокидывания ленты с семенами или рассадой в борозде, которая позволяет также улучшить уплотнение грунта в борозде сразу после высадки указанной ленты с семенами или рассадой, причем указанная машина имеет также более простую конструкцию, чем существующие машины. Машина согласно изобретению отличается размещением вспомогательного конвейера между несущей платформой питающего конвейера и главным конвейером, причем указанный вспомогательный конвейер приспособлен для того, чтобы двигаться со скоростью, несколько меньшей чем скорость главного конвейера, причем указанный вспомогательный конвейер установлен на салазках, выполняющих возвратно-поступательные движения вдоль машины. В результате существует возможность в случае необходимости разрывать ленту с семенами или рассадой таким образом, чтобы делить указанную ленту на небольшие элементы, каждый из которых содержит только одно семя. Далее, эта машина имеет более простую конструкцию, чем существующие машины. Кроме того, следует отметить, что лента с семенами или рассадой не может опрокинуться сразу после ее помещения в борозду, поскольку указанная борозда относительно узка. В дополнение, прижимные колеса гарантируют, что высаженная лента обжимается таким образом, что структура грунта, а именно его пористость, комковатость и т.п., остается, по существу, такой же, как и перед высаживанием указанной ленты. Стабилизирующие полотна обеспечивают поддержание устойчивости машины на ходу на высоком уровне, причем указанная устойчивость улучшается за счет относительно небольшой высоты каждого высадочного блока. Поскольку несущая платформа может регулироваться по высоте, можно легко подогнать уровень каждого питающего контейнера к уровню переднего конца вспомогательного конвейера. Пара взаимодействующих разделительных роликов может согласно изобретению быть установлена между главным конвейером и вспомогательным конвейером, причем предпочтительно один или другой или оба ролика включают в себя разделительное полотно, за счет чего периферийная скорость указанных разделительных роликов может быть, по существу, идентичной скорости продвижения главного конвейера. Когда лента с семенами содержит много смежных прорастающих единиц, отделенная прорастающая единица может параллельно перемещаться главным конвейером по направлению вниз и в борозду, со-1 008471 храняя вертикальное положение и имея горизонтальный верхний край. Когда прорастающая единица несколько наклоняется относительно вертикали, указанная прорастающая единица остается наклоненной во время движения на главном конвейере. Кроме того, согласно изобретению между главным конвейером и вспомогательным конвейером может быть установлен нож, предназначенный для резания ленты с семенами или рассадой на небольшие куски ленты, когда каждый кусок ленты содержит одно или несколько семян. Получающуюся процедуру разделения очень легко осуществлять, когда требуется делить ленту с семенами на прорастающие единицы. Наряду с этим главный конвейер согласно изобретению может включать в себя два тянущих ролика и два натяжных ролика, размещенные рядом друг с другом, так же как две бесконечные конвейерные ленты, протянутые вокруг соответствующих направляющих ребер профилированной направляющей,имеющей по существу U-образное поперечное сечение. Таким образом достигается особенно хорошее удерживание ленты с семенами или рассадой или прорастающих единиц в то время, когда указанные лента с семенами или рассадой или прорастающие единицы медленно движутся вниз в борозду, а свободное расстояние между двумя внутренними ленточными дорожками главного конвейера ограничивается относительно небольшим расстоянием, т.е. расстоянием между двумя свободными направляющими полотнами указанной профилированной направляющей за вычетом удвоенной толщины непрерывной ленты. Согласно изобретению нижнее полотно U-образного поперечного сечения профилированной направляющей главного конвейера может быть шарнирно соединено с нижним полотном U-образного поперечного сечения плужного элемента на самом заднем конце указанного плужного элемента. Таким образом можно очень просто отрегулировать угол, образуемый главным конвейером с продольной осью плужного элемента. Кроме того, конвейерные ленты бесконечных конвейеров могут согласно настоящему изобретению быть выполнены из пластмассы или текстиля, обладающего высокой прочностью, а на стороне, обращенной к ленте с семенами или рассадой или к ее частям, конвейерные ленты могут иметь грубую поверхность, причем указанная сторона покрыта, например, наждаком или снабжена небольшими, создающими трение выступами, выполненными из резины или пластмассы. В результате эти конвейерные ленты могут работать в течение длительного времени без потребности в замене. В дополнение такие конвейерные ленты обеспечивают качественный захват ленты с семенами или рассадой или вокруг прорастающих единиц, которые должны перемещаться вниз в борозду. В заключение, согласно изобретению на самом заднем конце профилированной направляющей могут быть размещены два вспомогательных ролика, так что конвейерные ленты главного конвейера могут быть свободно пропущены вокруг соответствующих вспомогательных роликов. В результате может быть уменьшено трение между отдельными конвейерными лентами и свободными полотнами U-образного поперечного сечения профилированной направляющей. Краткое описание чертежей Далее изобретение будет описано подробно со ссылкой на чертежи, на которых фиг. 1 показывает вид сбоку под наклоном варианта реализации высадочного блока; фиг. 2 - вид сверху варианта реализации по фиг. 1, где часть рамы и несущего дышла машины обозначены только пунктиром; фиг. 3 - вид варианта реализации машины согласно изобретению, снабженной в дополнение к главному конвейеру вспомогательным конвейером, и в которой появляется пара альтернативных разделительных роликов; фиг. 4 - перспективный вид профилированной направляющей; фиг. 5 - вид в поперечном разрезе профилированной направляющей; фиг. 6 - вид в разрезе самой задней части плужного элемента при этом показано, как профилированная направляющая шарнирно соединяется с указанным плужным элементом; фиг. 7 - вид в разрезе, выполненном вдоль линии VII-VII на фиг. 3, демонстрирующий, как прижимные колеса могут быть слегка наклонены относительно продольной осевой плоскости борозды; фиг. 8 - вид в поперечном разрезе плужного элемента высадочного блока со снятым главным конвейером; фиг. 9 - вид сверху части главного конвейера; фиг. 10 - перспективный вид двух разделительных роликов; фиг. 11 - схематический вид сбоку высадочного блока, снабженного защитным экраном, без приводного средства главного конвейера и питающего контейнера и фиг. 12 - два взаимодействующих ведущих зубчатых колеса, предназначенных для продвижения ленты с семенами или рассадой. Предпочтительные варианты осуществления изобретения Высадочный блок 2, который показан на фиг. 1, образует часть известной машины 1 для высаживания лент с семенами или рассадой и, возможно, прорастающих единиц. Как показано на фиг. 2, машина 1 включает в себя раму 4, из которой видна только часть. В случае необходимости на раме 4 могут быть-2 008471 размещены через одинаковые интервалы несколько высадочных блоков 2. Эту раму 4 дополнительно снабжают несущим дышлом 29, предназначенным для соединения машины с передком трактора, который не показан. Машина может также быть самоходной. Передний конец высадочного блока обозначен позицией 2 а (фиг. 1), а самый задний конец - 2b. В процессе работы высадочный блок, показанный на фиг. 2, движется справа налево. Высадочный блок 2 включает в себя плужный элемент 6, имеющий по существу U-образное поперечное сечение, см. фиг. 8. Верхний конец U снабжен, по существу, горизонтально выступающими стабилизирующими полотнами 7 а и 7b, приспособленными для того, чтобы стабилизировать плужный элемент на грунте в то время как трактор толкает машину вперед. Плужный элемент имеет длину L, равную по меньшей мере приблизительно 30 см и ширину b, измеряемую поперек U и составляющую от 15 до 50 мм, предпочтительно примерно 30 мм, см. фиг. 8. Как показано на фиг. 1, на плужном элементе 6 установлен сильно наклоненный главный конвейер. Этот главный конвейер включает в себя две бесконечные конвейерные ленты 10 и 11, см. фиг. 9, которые размещаются рядом друг с другом с регулируемым промежутком между ними. Как показано на фиг. 1, главный конвейер 9 простирается по основной части длины плужного элемента 6, предпочтительно по всей длине указанного элемента. Несущая платформа 13 расположена на переднем конце высадочного блока, причем указанная несущая платформа 13 может регулироваться по высоте и/или углу наклона. Эта несущая платформа 13 приспособлена для размещения по меньшей мере одного питающего контейнера с лентой с семенами или рассадой или с прорастающими единицами 3', которые могут извлекаться из указанного контейнера. Питающий контейнер обозначен на схеме позицией 14. Регулирование положения несущей платформы 13 по высоте и углу наклона относительно плужного элемента может осуществляться известным способом. На заднем конце машины, предпочтительно на стабилизирующих полотнах 7 а и 7b могут быть установлены по меньшей мере два прижимных колеса 16 а и 16b, причем указанные прижимные колеса уплотняют грунт вокруг части ленты с семенами или рассадой, только что высаженной в борозду 32. На фиг. 3 проиллюстрирован вариант реализации машины, являющейся предметом изобретения. Как ясно показано, вспомогательный конвейер вставлен между несущей платформой 13 и главным конвейером 9. Этот вспомогательный конвейер 16 приспособлен для движения со скоростью, которая несколько ниже скорости главного конвейера. Как показано, вспомогательный конвейер 16 установлен на салазках 17, выполняющих возвратно-поступательное движение в продольном относительно машины направлении, чтобы сделать возможным формирование отдельных прорастающих единиц в случае разделения ленты с семенами и рассадой. Для выполнения разделения могут быть установлены дополнительно два взаимодействующих разделительных ролика 18 а, 18b, см. фиг. 3 и 10. Предпочтительно один или другой, или оба разделительных ролика включают в себя разделительное ребро 19, помогающее выполнить разделение ленты с семенами и рассадой. Периферийная скорость разделительных роликов соответствует скорости продвижения главного конвейера. В результате оказывается очень просто отделить каждую прорастающую единицу от ленты с семенами или рассадой. С другой стороны, в этой позиции вместо двух разделительных роликов 18 а, 18b может быть установлен нож известного типа, который используется для резания ленты с семенами или рассадой на небольшие куски ленты, т.е. прорастающие единицы. Сразу после отрезания прорастающей единицы указанную единицу захватывает передний конец главного конвейера 9. Как показано на фиг. 3 и 9, главный конвейер 9 может включать в себя два тянущих ролика 9 а и 9b,так же как натяжные ролики 9 а' и 9b'. Тянущий ролик и натяжной ролик располагаются относительно близко друг к другу. Бесконечная лента 11 (фиг. 11) может быть пропущена вокруг тянущего ролика 9 а,проходить через натяжной ролик 9 а' и проходить вокруг концевого ролика 12 а. Соответственно бесконечная лента 10 может быть пропущена вокруг тянущего ролика 9b, проходить через натяжной ролик 9b' и проходить вокруг концевого ролика 12b. Относительно внешней дорожки 11 а и внутренней дорожки 11b бесконечной ленты 11 следует отметить, что эти дорожки могут взаимно разделяться свободным вертикальным направляющим полотном 21 а профилированной направляющей 21, см. фиг. 4, 5 и 11. Соответственно внешняя дорожка ленты 10 а и внутренняя дорожка ленты 10b бесконечной ленты 10 могут быть разделены направляющим полотном 21b. Как показано на фиг. 6, профилированная направляющая 21 главного конвейера может быть на нижнем полотне 21 с своего U-образного поперечного сечения шарнирно соединена 25 с нижним полотном 7 с U-образного поперечного сечения плужного элемента 6. Бесконечные конвейерные ленты 10 и 11, а также бесконечная лента вспомогательного конвейера могут быть выполнены из пластмассы или текстиля, обладающего высокой прочностью. На стороне, обращенной к ленте с семенами или рассадой или к ее частям, ленты могут иметь грубую поверхность,причем указанная грубая поверхность покрыта, например, наждаком или очень мелким песком, или же снабжена небольшими, создающими трение, выступами, выполненными из резины или пластмассы. Как упоминалось в связи с фиг. 9, два ролика 12 а и 12b могут быть установлены на самом заднем конце главного конвейера 9. Эти два ролика можно при желании снять, а концы ребер 21 а и 21b могут быть закруглены, что ведет, однако, к несколько усиленному износу и разрыву бесконечных лент. Датчик 34 для определения скорости плужного элемента относительно грунта может быть установ-3 008471 лен на указанный плужный элемент, предпочтительно на конце плужного элемента, например с верхней стороны одного из стабилизирующих полотен 7 а и 7b, см. фиг. 1. Несущее дышло 29 рамы 4 может быть приспособлено для крепления к подвеске в форме параллелограмма на передней части трактора, которая не показана. Относительно двух прижимных колес 16 а и 16b на самом заднем конце 2b плужного элемента 6 следует отметить, что указанные два прижимных колеса могут быть довольно широкими, они могут располагаться под небольшим наклоном относительно продольной осевой плоскости 30 борозды, см. фиг. 7,с тем результатом, что указанные прижимные колеса способствуют очень надежному уплотнению грунта сразу после высадки ленты с семенами. Следует отметить также, что когда отдельную прорастающую единицу, например карман с рассадой, отрывают или отрезают и продвигают вперед с помощью главного конвейера, угол относительно вертикали, под которым располагается прорастающая единица непосредственно перед тем, как она поступит на указанный главный конвейер 9, сохраняется во время движения на указанном главном конвейере 9. Последняя ситуация обозначена позицией 3" на фиг. 1, где прорастающая единица располагалась вертикально непосредственно перед тем, как поступить на наклонный главный конвейер 9, и продолжает оставаться вертикальной относительно указанного главного конвейера 9. Машина позволяет вытягивать ленту с семенами или рассадой или прорастающие единицы из ящиков, расположенных на различной высоте один над другим. Регулирование положения несущей платформы по высоте и углу наклона может осуществляться автоматически. То же относится к регулированию угла v наклона главного конвейера. Последнее регулирование может, например, осуществляться с помощью соединения зубчатого колеса и рейки, где привод зубчатого колеса осуществляется электродвигателем 24. Как показано на фиг. 13, высадочный блок может быть снабжен защитным экраном 33. Изобретение может быть модифицировано различными способами без отклонения от объема изобретения. Так, машина может быть самоходной. В варианте реализации, показанном на фиг. 12, ленту 3 протягивают вперед конвейером в форме двух взаимодействующих зубчатых колес 19 а', 19b', захватывающих карманы указанной ленты 3, причем каждый карман содержит одну или несколько прорастающих единиц. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Машина, которая может быть самоходной, предназначенная для высаживания лент (3) с семенами или рассадой и включающая в себя раму (4), на которой установлен по меньшей мере один высадочный блок (2), снабженный плужным элементом (6), причем указанная машина включает в себя также несущее дышло (29), которое должно соединяться с передней частью рамы трактора (4), и в котором плужный элемент (6) связан с конвейером (9), включающим в себя по меньшей мере одну бесконечную ленту, причем высадочный блок (2) снабжен несущей платформой (13) по меньшей мере для одного питающего контейнера (14) для ленты с семенами или рассадой (3), предназначенной для высадки в борозду (32), полученную с помощью плужного элемента (6), причем высадочный блок (2) включает в себя плужный элемент (6), имеющий, по существу, U-образное поперечное сечение, где верхние полотна U являются, по существу, горизонтально выступающими стабилизирующими полотнами (7 а, 7b), при этом плужный элемент имеет длину (L), равную по меньшей мере приблизительно 30 см, и ширину (b), измеряемую поперек U и составляющую от 15 до 50 мм, предпочтительно примерно 30 мм, конвейер указанного плужного элемента образуется наклонным главным конвейером (9) с двумя бесконечными конвейерными лентами (10, 11), размещенными рядом, но на определенном, предпочтительно регулируемом расстоянии (а) одна от другой, и указанный главный конвейер (9) проходит по большей части предпочтительно по всей длине (L) плужного элемента (6), положение несущей платформы (13) регулируется по высоте и/или углу наклона, и по меньшей мере два нажимных колеса (16 а, 16b) установлены на заднем конце (2b) машины для уплотнения грунта вокруг части ленты с семенами или рассадой, только что высаженной в борозду (32), отличающаяся размещением вспомогательного конвейера (16) между несущей платформой (13) для питающего контейнера (14) и главным конвейером (9), причем указанный вспомогательный конвейер приспособлен для движения со скоростью, которая несколько ниже скорости главного конвейера (9), и тем, что указанный вспомогательный конвейер (16) установлен на салазках (17),выполняющих возвратно-поступательные движения вдоль машины. 2. Машина по п.1, отличающаяся тем, что между главным конвейером (9) и вспомогательным конвейером (16) установлена пара взаимодействующих разделительных роликов (18 а, 18b), при этом один,или другой, или оба разделительных ролика включают в себя разделительное ребро (19), и тем, что периферийная скорость разделительных роликов соответствует скорости продвижения главного конвейера. 3. Машина по любому из пп.1 и 2, отличающаяся тем, что между главным конвейером (9) и вспомогательным конвейером (16) установлен нож для резания ленты (3) с семенами или рассадой на небольшие куски ленты, причем каждый кусок ленты включает в себя одно или несколько семян. 4. Машина по любому из пп.1-3, отличающаяся тем, что главный конвейер (9) включает в себя два-4 008471 тянущих ролика (9 а и 9b) и два натяжных ролика (9 а' и 9b'), расположенных рядом друг с другом, а также две бесконечные конвейерные ленты (10, 11), идущие вдоль соответствующих направляющих полотен(21 а, 21b) профилированной направляющей (21), имеющей, по существу, U-образное поперечное сечение. 5. Машина по любому из пп.1-4, отличающаяся тем, что профилированная направляющая (21) конвейера (9) на нижнем полотне (21 с) своего U-образного поперечного сечения шарнирно соединена (25) с нижним полотном (7 с) U-образного поперечного сечения плужного элемента (6). 6. Машина по любому из пп.1-5, отличающаяся тем, что конвейерные ленты (10, 11) бесконечных конвейеров выполнены из пластмассы или текстиля, обладающего высокой прочностью, и на стороне,обращенной к ленте с семенами или рассадой, эти конвейерные ленты имеют грубую поверхность, причем указанная сторона покрыта, например, наждаком или же снабжена небольшими, создающими трение выступами, выполненными из резины или пластмассы. 7. Машина по любому из пп.1-6, отличающаяся тем, что на заднем конце (2b) профилированной направляющей (21) установлены два вспомогательных ролика (12 а, 12b), а конвейерные ленты (10, 11) главного конвейера (9'а) пропущены вокруг соответствующих вспомогательных роликов.
