Переносное оружие

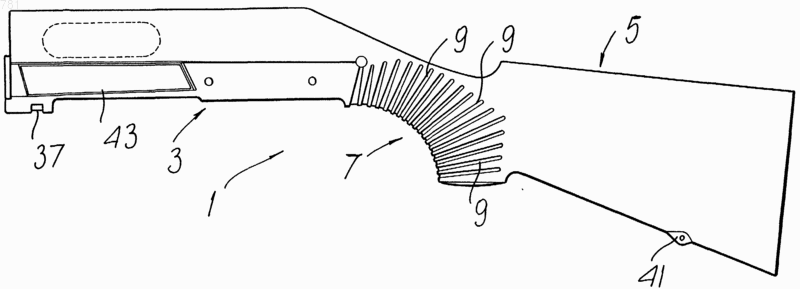

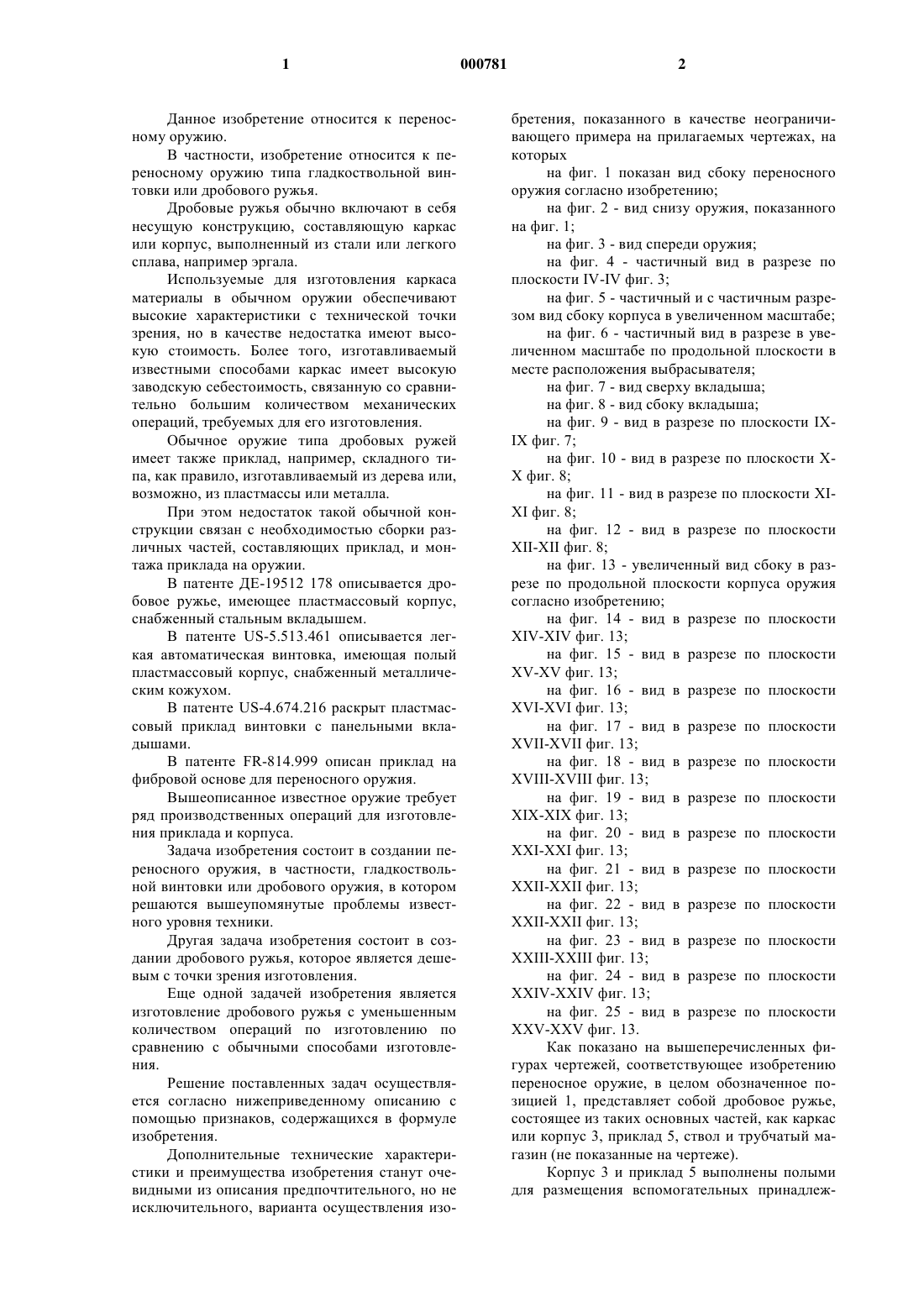

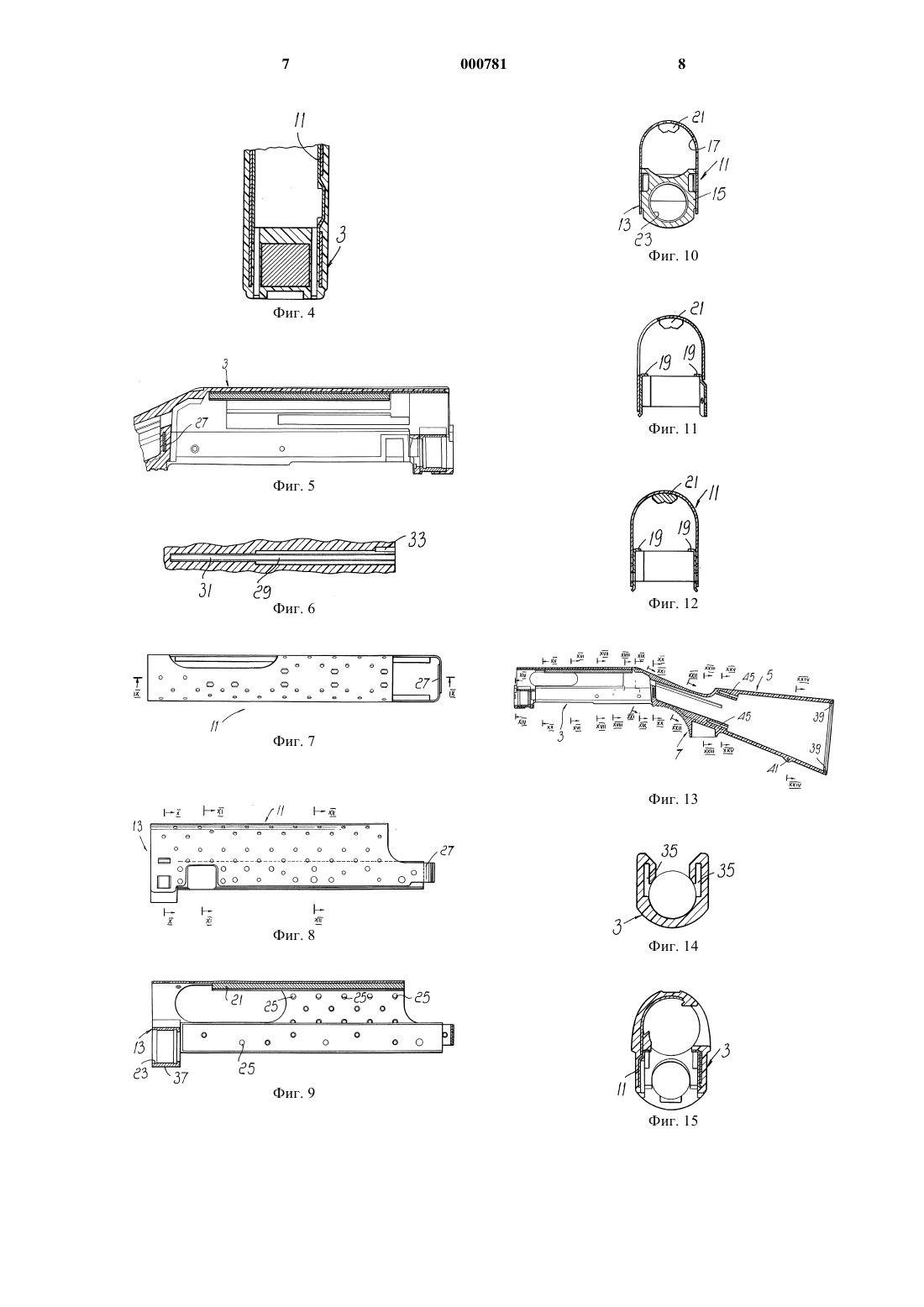

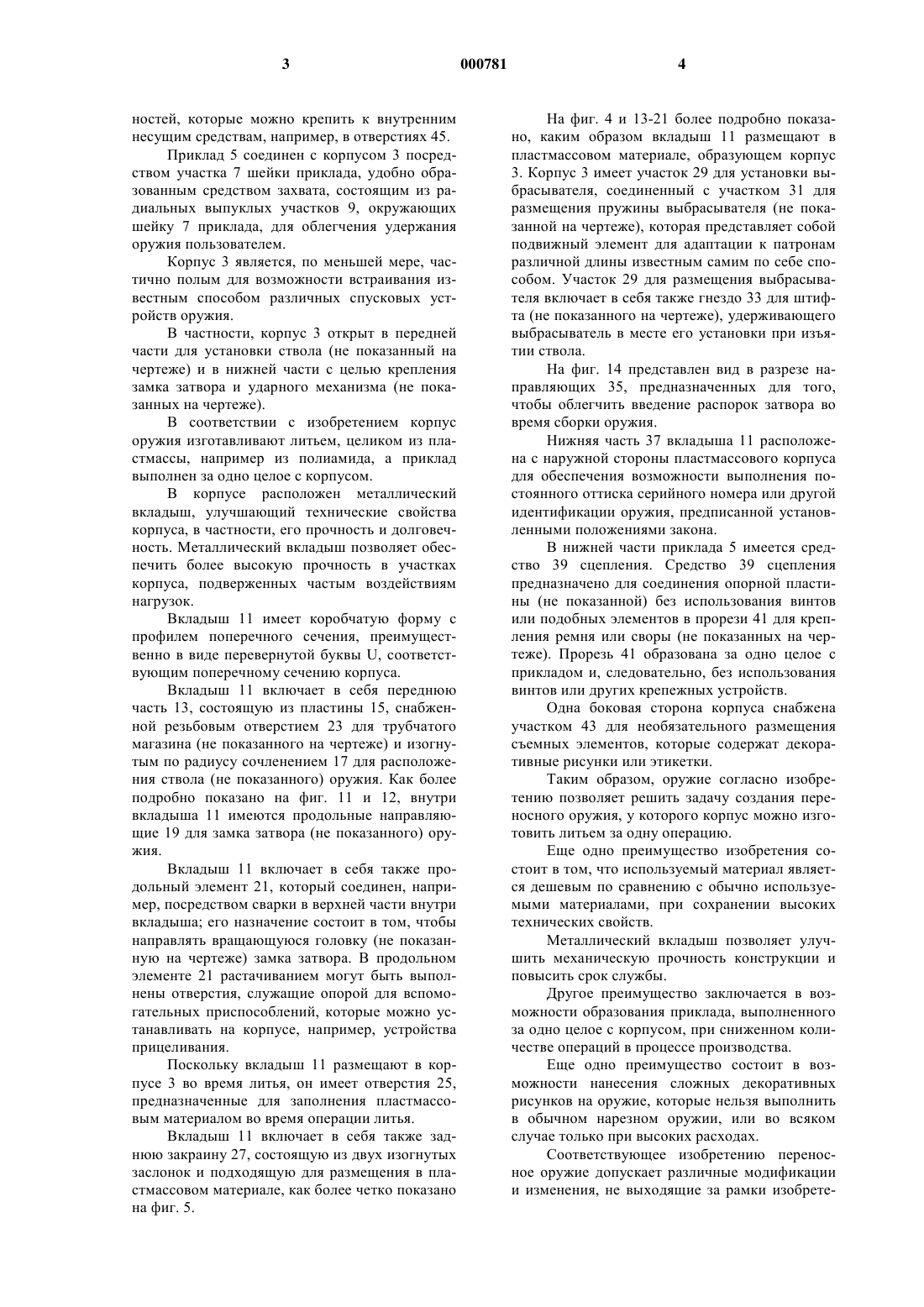

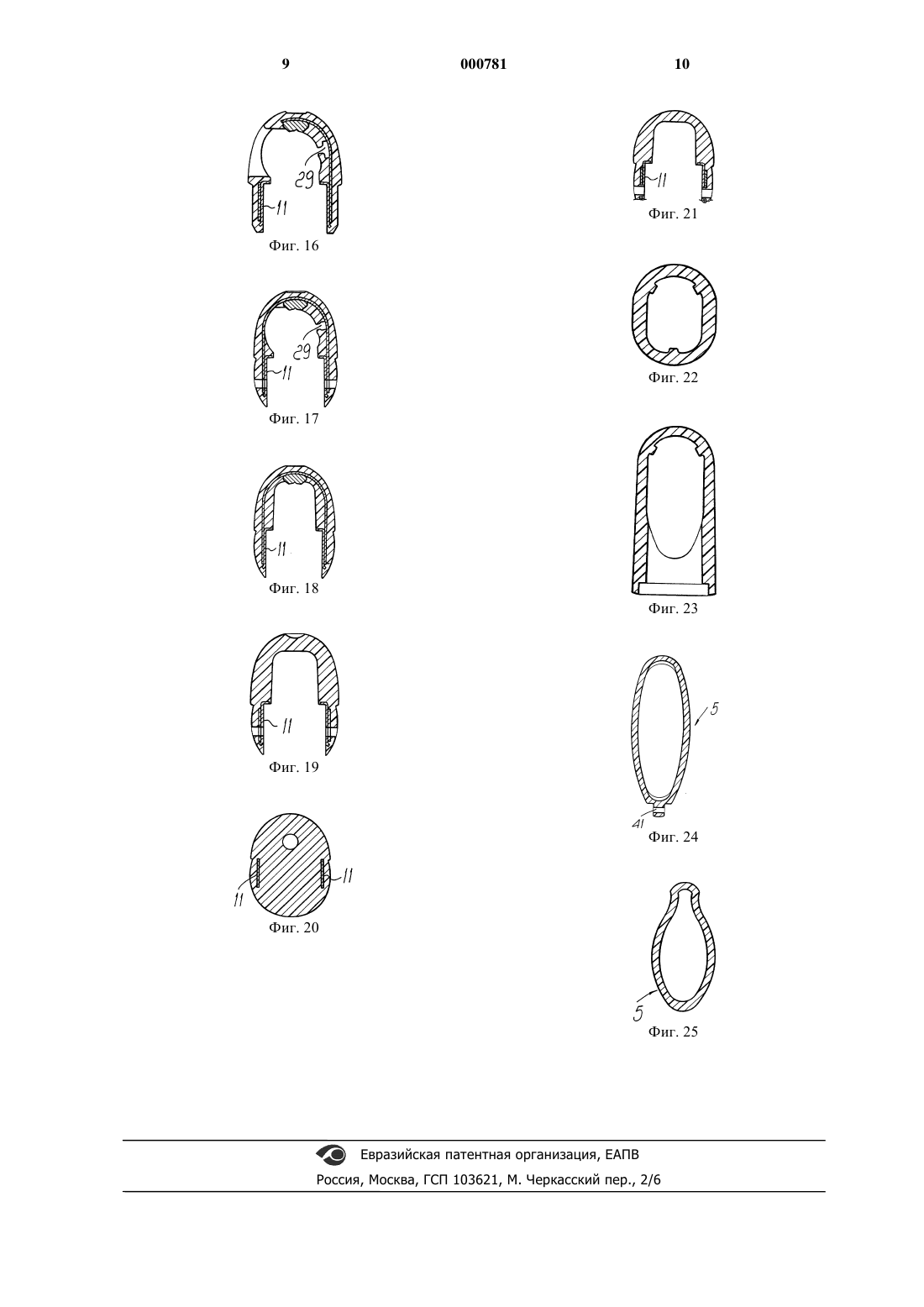

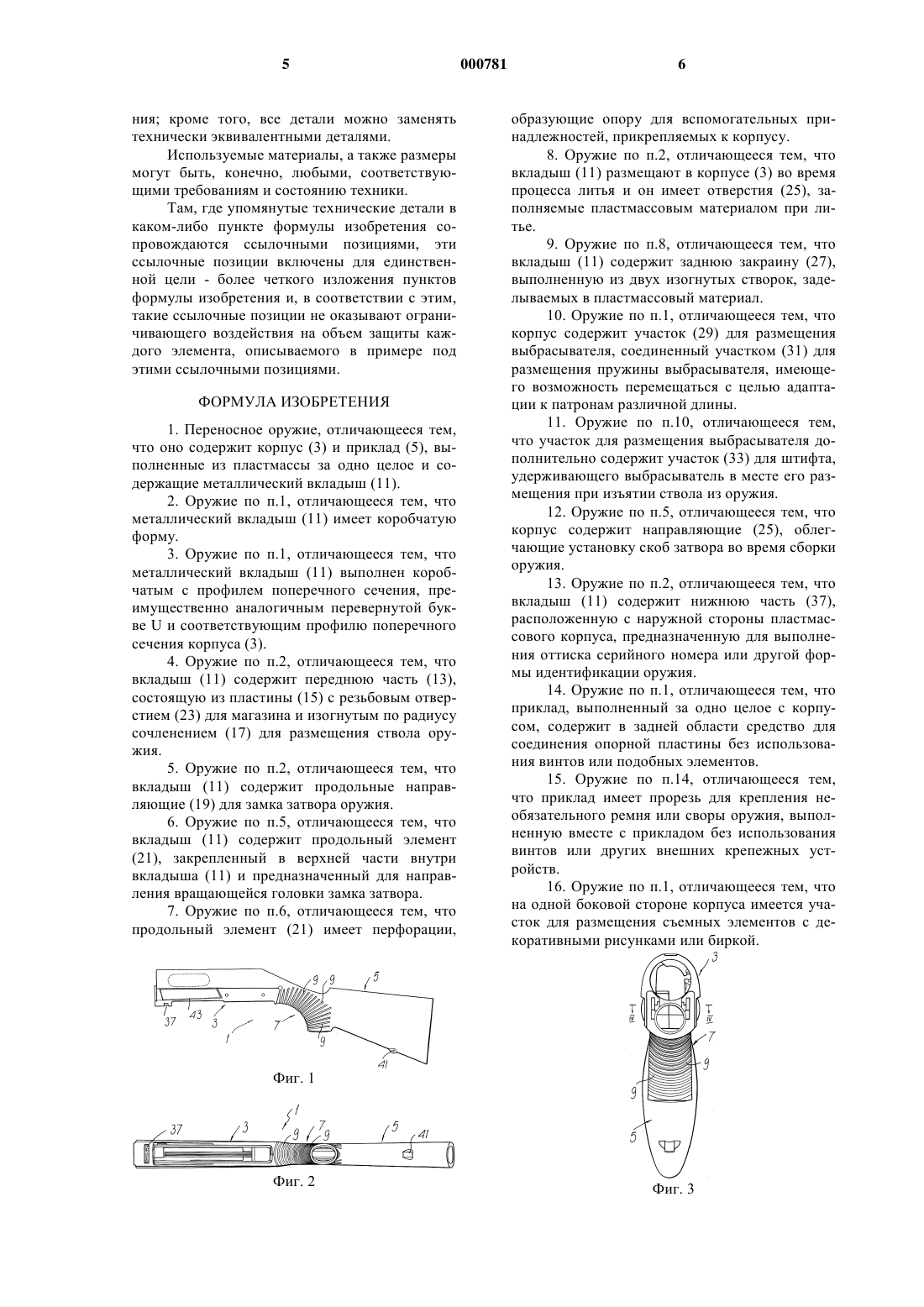

1 Данное изобретение относится к переносному оружию. В частности, изобретение относится к переносному оружию типа гладкоствольной винтовки или дробового ружья. Дробовые ружья обычно включают в себя несущую конструкцию, составляющую каркас или корпус, выполненный из стали или легкого сплава, например эргала. Используемые для изготовления каркаса материалы в обычном оружии обеспечивают высокие характеристики с технической точки зрения, но в качестве недостатка имеют высокую стоимость. Более того, изготавливаемый известными способами каркас имеет высокую заводскую себестоимость, связанную со сравнительно большим количеством механических операций, требуемых для его изготовления. Обычное оружие типа дробовых ружей имеет также приклад, например, складного типа, как правило, изготавливаемый из дерева или,возможно, из пластмассы или металла. При этом недостаток такой обычной конструкции связан с необходимостью сборки различных частей, составляющих приклад, и монтажа приклада на оружии. В патенте ДЕ-19512 178 описывается дробовое ружье, имеющее пластмассовый корпус,снабженный стальным вкладышем. В патенте US-5.513.461 описывается легкая автоматическая винтовка, имеющая полый пластмассовый корпус, снабженный металлическим кожухом. В патенте US-4.674.216 раскрыт пластмассовый приклад винтовки с панельными вкладышами. В патенте FR-814.999 описан приклад на фибровой основе для переносного оружия. Вышеописанное известное оружие требует ряд производственных операций для изготовления приклада и корпуса. Задача изобретения состоит в создании переносного оружия, в частности, гладкоствольной винтовки или дробового оружия, в котором решаются вышеупомянутые проблемы известного уровня техники. Другая задача изобретения состоит в создании дробового ружья, которое является дешевым с точки зрения изготовления. Еще одной задачей изобретения является изготовление дробового ружья с уменьшенным количеством операций по изготовлению по сравнению с обычными способами изготовления. Решение поставленных задач осуществляется согласно нижеприведенному описанию с помощью признаков, содержащихся в формуле изобретения. Дополнительные технические характеристики и преимущества изобретения станут очевидными из описания предпочтительного, но не исключительного, варианта осуществления изо 000781 2 бретения, показанного в качестве неограничивающего примера на прилагаемых чертежах, на которых на фиг. 1 показан вид сбоку переносного оружия согласно изобретению; на фиг. 2 - вид снизу оружия, показанного на фиг. 1; на фиг. 3 - вид спереди оружия; на фиг. 4 - частичный вид в разрезе по плоскости IV-IV фиг. 3; на фиг. 5 - частичный и с частичным разрезом вид сбоку корпуса в увеличенном масштабе; на фиг. 6 - частичный вид в разрезе в увеличенном масштабе по продольной плоскости в месте расположения выбрасывателя; на фиг. 7 - вид сверху вкладыша; на фиг. 8 - вид сбоку вкладыша; на фиг. 9 - вид в разрезе по плоскости IХIХ фиг. 7; на фиг. 10 - вид в разрезе по плоскости ХХ фиг. 8; на фиг. 11 - вид в разрезе по плоскости ХIХI фиг. 8; на фиг. 12 - вид в разрезе по плоскостиXII-XII фиг. 8; на фиг. 13 - увеличенный вид сбоку в разрезе по продольной плоскости корпуса оружия согласно изобретению; на фиг. 14 - вид в разрезе по плоскостиXVIII-XVIII фиг. 13; на фиг. 19 - вид в разрезе по плоскости ХIХ-ХIХ фиг. 13; на фиг. 20 - вид в разрезе по плоскости ХХI-ХХI фиг. 13; на фиг. 21 - вид в разрезе по плоскостиXXV-XXV фиг. 13. Как показано на вышеперечисленных фигурах чертежей, соответствующее изобретению переносное оружие, в целом обозначенное позицией 1, представляет собой дробовое ружье,состоящее из таких основных частей, как каркас или корпус 3, приклад 5, ствол и трубчатый магазин (не показанные на чертеже). Корпус 3 и приклад 5 выполнены полыми для размещения вспомогательных принадлеж 3 ностей, которые можно крепить к внутренним несущим средствам, например, в отверстиях 45. Приклад 5 соединен с корпусом 3 посредством участка 7 шейки приклада, удобно образованным средством захвата, состоящим из радиальных выпуклых участков 9, окружающих шейку 7 приклада, для облегчения удержания оружия пользователем. Корпус 3 является, по меньшей мере, частично полым для возможности встраивания известным способом различных спусковых устройств оружия. В частности, корпус 3 открыт в передней части для установки ствола (не показанный на чертеже) и в нижней части с целью крепления замка затвора и ударного механизма (не показанных на чертеже). В соответствии с изобретением корпус оружия изготавливают литьем, целиком из пластмассы, например из полиамида, а приклад выполнен за одно целое с корпусом. В корпусе расположен металлический вкладыш, улучшающий технические свойства корпуса, в частности, его прочность и долговечность. Металлический вкладыш позволяет обеспечить более высокую прочность в участках корпуса, подверженных частым воздействиям нагрузок. Вкладыш 11 имеет коробчатую форму с профилем поперечного сечения, преимущественно в виде перевернутой буквы U, соответствующим поперечному сечению корпуса. Вкладыш 11 включает в себя переднюю часть 13, состоящую из пластины 15, снабженной резьбовым отверстием 23 для трубчатого магазина (не показанного на чертеже) и изогнутым по радиусу сочленением 17 для расположения ствола (не показанного) оружия. Как более подробно показано на фиг. 11 и 12, внутри вкладыша 11 имеются продольные направляющие 19 для замка затвора (не показанного) оружия. Вкладыш 11 включает в себя также продольный элемент 21, который соединен, например, посредством сварки в верхней части внутри вкладыша; его назначение состоит в том, чтобы направлять вращающуюся головку (не показанную на чертеже) замка затвора. В продольном элементе 21 растачиванием могут быть выполнены отверстия, служащие опорой для вспомогательных приспособлений, которые можно устанавливать на корпусе, например, устройства прицеливания. Поскольку вкладыш 11 размещают в корпусе 3 во время литья, он имеет отверстия 25,предназначенные для заполнения пластмассовым материалом во время операции литья. Вкладыш 11 включает в себя также заднюю закраину 27, состоящую из двух изогнутых заслонок и подходящую для размещения в пластмассовом материале, как более четко показано на фиг. 5. 4 На фиг. 4 и 13-21 более подробно показано, каким образом вкладыш 11 размещают в пластмассовом материале, образующем корпус 3. Корпус 3 имеет участок 29 для установки выбрасывателя, соединенный с участком 31 для размещения пружины выбрасывателя (не показанной на чертеже), которая представляет собой подвижный элемент для адаптации к патронам различной длины известным самим по себе способом. Участок 29 для размещения выбрасывателя включает в себя также гнездо 33 для штифта (не показанного на чертеже), удерживающего выбрасыватель в месте его установки при изъятии ствола. На фиг. 14 представлен вид в разрезе направляющих 35, предназначенных для того,чтобы облегчить введение распорок затвора во время сборки оружия. Нижняя часть 37 вкладыша 11 расположена с наружной стороны пластмассового корпуса для обеспечения возможности выполнения постоянного оттиска серийного номера или другой идентификации оружия, предписанной установленными положениями закона. В нижней части приклада 5 имеется средство 39 сцепления. Средство 39 сцепления предназначено для соединения опорной пластины (не показанной) без использования винтов или подобных элементов в прорези 41 для крепления ремня или своры (не показанных на чертеже). Прорезь 41 образована за одно целое с прикладом и, следовательно, без использования винтов или других крепежных устройств. Одна боковая сторона корпуса снабжена участком 43 для необязательного размещения съемных элементов, которые содержат декоративные рисунки или этикетки. Таким образом, оружие согласно изобретению позволяет решить задачу создания переносного оружия, у которого корпус можно изготовить литьем за одну операцию. Еще одно преимущество изобретения состоит в том, что используемый материал является дешевым по сравнению с обычно используемыми материалами, при сохранении высоких технических свойств. Металлический вкладыш позволяет улучшить механическую прочность конструкции и повысить срок службы. Другое преимущество заключается в возможности образования приклада, выполненного за одно целое с корпусом, при сниженном количестве операций в процессе производства. Еще одно преимущество состоит в возможности нанесения сложных декоративных рисунков на оружие, которые нельзя выполнить в обычном нарезном оружии, или во всяком случае только при высоких расходах. Соответствующее изобретению переносное оружие допускает различные модификации и изменения, не выходящие за рамки изобрете 5 ния; кроме того, все детали можно заменять технически эквивалентными деталями. Используемые материалы, а также размеры могут быть, конечно, любыми, соответствующими требованиям и состоянию техники. Там, где упомянутые технические детали в каком-либо пункте формулы изобретения сопровождаются ссылочными позициями, эти ссылочные позиции включены для единственной цели - более четкого изложения пунктов формулы изобретения и, в соответствии с этим,такие ссылочные позиции не оказывают ограничивающего воздействия на объем защиты каждого элемента, описываемого в примере под этими ссылочными позициями. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Переносное оружие, отличающееся тем,что оно содержит корпус (3) и приклад (5), выполненные из пластмассы за одно целое и содержащие металлический вкладыш (11). 2. Оружие по п.1, отличающееся тем, что металлический вкладыш (11) имеет коробчатую форму. 3. Оружие по п.1, отличающееся тем, что металлический вкладыш (11) выполнен коробчатым с профилем поперечного сечения, преимущественно аналогичным перевернутой букве U и соответствующим профилю поперечного сечения корпуса (3). 4. Оружие по п.2, отличающееся тем, что вкладыш (11) содержит переднюю часть (13),состоящую из пластины (15) с резьбовым отверстием (23) для магазина и изогнутым по радиусу сочленением (17) для размещения ствола оружия. 5. Оружие по п.2, отличающееся тем, что вкладыш (11) содержит продольные направляющие (19) для замка затвора оружия. 6. Оружие по п.5, отличающееся тем, что вкладыш (11) содержит продольный элемент(21), закрепленный в верхней части внутри вкладыша (11) и предназначенный для направления вращающейся головки замка затвора. 7. Оружие по п.6, отличающееся тем, что продольный элемент (21) имеет перфорации, 000781 6 образующие опору для вспомогательных принадлежностей, прикрепляемых к корпусу. 8. Оружие по п.2, отличающееся тем, что вкладыш (11) размещают в корпусе (3) во время процесса литья и он имеет отверстия (25), заполняемые пластмассовым материалом при литье. 9. Оружие по п.8, отличающееся тем, что вкладыш (11) содержит заднюю закраину (27),выполненную из двух изогнутых створок, заделываемых в пластмассовый материал. 10. Оружие по п.1, отличающееся тем, что корпус содержит участок (29) для размещения выбрасывателя, соединенный участком (31) для размещения пружины выбрасывателя, имеющего возможность перемещаться с целью адаптации к патронам различной длины. 11. Оружие по п.10, отличающееся тем,что участок для размещения выбрасывателя дополнительно содержит участок (33) для штифта,удерживающего выбрасыватель в месте его размещения при изъятии ствола из оружия. 12. Оружие по п.5, отличающееся тем, что корпус содержит направляющие (25), облегчающие установку скоб затвора во время сборки оружия. 13. Оружие по п.2, отличающееся тем, что вкладыш (11) содержит нижнюю часть (37),расположенную с наружной стороны пластмассового корпуса, предназначенную для выполнения оттиска серийного номера или другой формы идентификации оружия. 14. Оружие по п.1, отличающееся тем, что приклад, выполненный за одно целое с корпусом, содержит в задней области средство для соединения опорной пластины без использования винтов или подобных элементов. 15. Оружие по п.14, отличающееся тем,что приклад имеет прорезь для крепления необязательного ремня или своры оружия, выполненную вместе с прикладом без использования винтов или других внешних крепежных устройств. 16. Оружие по п.1, отличающееся тем, что на одной боковой стороне корпуса имеется участок для размещения съемных элементов с декоративными рисунками или биркой.
