Анкерный элемент для соединения опорных конструкций

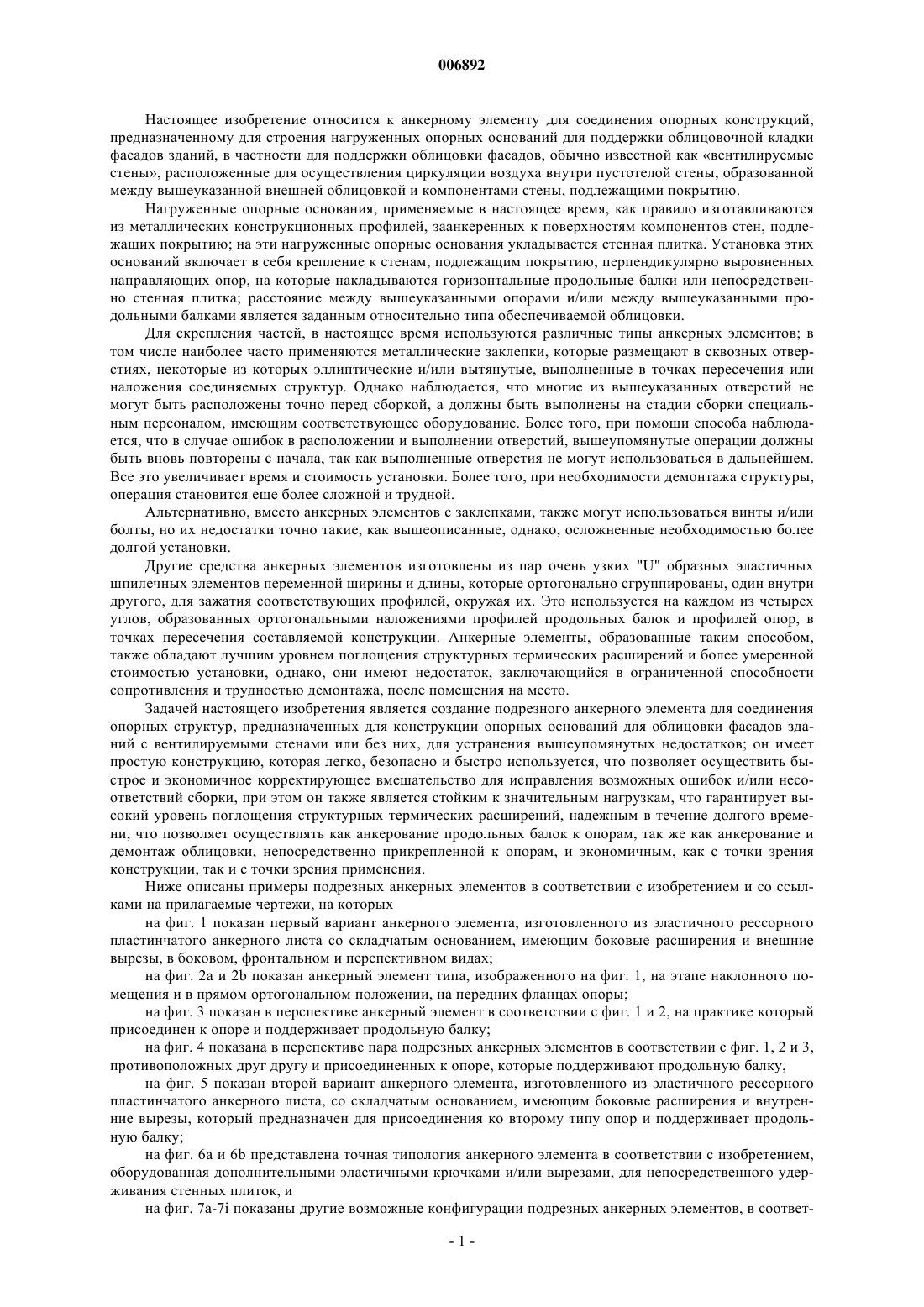

006892 Настоящее изобретение относится к анкерному элементу для соединения опорных конструкций,предназначенному для строения нагруженных опорных оснований для поддержки облицовочной кладки фасадов зданий, в частности для поддержки облицовки фасадов, обычно известной как вентилируемые стены, расположенные для осуществления циркуляции воздуха внутри пустотелой стены, образованной между вышеуказанной внешней облицовкой и компонентами стены, подлежащими покрытию. Нагруженные опорные основания, применяемые в настоящее время, как правило изготавливаются из металлических конструкционных профилей, заанкеренных к поверхностям компонентов стен, подлежащих покрытию; на эти нагруженные опорные основания укладывается стенная плитка. Установка этих оснований включает в себя крепление к стенам, подлежащим покрытию, перпендикулярно выровненных направляющих опор, на которые накладываются горизонтальные продольные балки или непосредственно стенная плитка; расстояние между вышеуказанными опорами и/или между вышеуказанными продольными балками является заданным относительно типа обеспечиваемой облицовки. Для скрепления частей, в настоящее время используются различные типы анкерных элементов; в том числе наиболее часто применяются металлические заклепки, которые размещают в сквозных отверстиях, некоторые из которых эллиптические и/или вытянутые, выполненные в точках пересечения или наложения соединяемых структур. Однако наблюдается, что многие из вышеуказанных отверстий не могут быть расположены точно перед сборкой, а должны быть выполнены на стадии сборки специальным персоналом, имеющим соответствующее оборудование. Более того, при помощи способа наблюдается, что в случае ошибок в расположении и выполнении отверстий, вышеупомянутые операции должны быть вновь повторены с начала, так как выполненные отверстия не могут использоваться в дальнейшем. Все это увеличивает время и стоимость установки. Более того, при необходимости демонтажа структуры,операция становится еще более сложной и трудной. Альтернативно, вместо анкерных элементов с заклепками, также могут использоваться винты и/или болты, но их недостатки точно такие, как вышеописанные, однако, осложненные необходимостью более долгой установки. Другие средства анкерных элементов изготовлены из пар очень узких "U" образных эластичных шпилечных элементов переменной ширины и длины, которые ортогонально сгруппированы, один внутри другого, для зажатия соответствующих профилей, окружая их. Это используется на каждом из четырех углов, образованных ортогональными наложениями профилей продольных балок и профилей опор, в точках пересечения составляемой конструкции. Анкерные элементы, образованные таким способом,также обладают лучшим уровнем поглощения структурных термических расширений и более умеренной стоимостью установки, однако, они имеют недостаток, заключающийся в ограниченной способности сопротивления и трудностью демонтажа, после помещения на место. Задачей настоящего изобретения является создание подрезного анкерного элемента для соединения опорных структур, предназначенных для конструкции опорных оснований для облицовки фасадов зданий с вентилируемыми стенами или без них, для устранения вышеупомянутых недостатков; он имеет простую конструкцию, которая легко, безопасно и быстро используется, что позволяет осуществить быстрое и экономичное корректирующее вмешательство для исправления возможных ошибок и/или несоответствий сборки, при этом он также является стойким к значительным нагрузкам, что гарантирует высокий уровень поглощения структурных термических расширений, надежным в течение долгого времени, что позволяет осуществлять как анкерование продольных балок к опорам, так же как анкерование и демонтаж облицовки, непосредственно прикрепленной к опорам, и экономичным, как с точки зрения конструкции, так и с точки зрения применения. Ниже описаны примеры подрезных анкерных элементов в соответствии с изобретением и со ссылками на прилагаемые чертежи, на которых на фиг. 1 показан первый вариант анкерного элемента, изготовленного из эластичного рессорного пластинчатого анкерного листа со складчатым основанием, имеющим боковые расширения и внешние вырезы, в боковом, фронтальном и перспективном видах; на фиг. 2 а и 2b показан анкерный элемент типа, изображенного на фиг. 1, на этапе наклонного помещения и в прямом ортогональном положении, на передних фланцах опоры; на фиг. 3 показан в перспективе анкерный элемент в соответствии с фиг. 1 и 2, на практике который присоединен к опоре и поддерживает продольную балку; на фиг. 4 показана в перспективе пара подрезных анкерных элементов в соответствии с фиг. 1, 2 и 3,противоположных друг другу и присоединенных к опоре, которые поддерживают продольную балку,на фиг. 5 показан второй вариант анкерного элемента, изготовленного из эластичного рессорного пластинчатого анкерного листа, со складчатым основанием, имеющим боковые расширения и внутренние вырезы, который предназначен для присоединения ко второму типу опор и поддерживает продольную балку; на фиг. 6 а и 6b представлена точная типология анкерного элемента в соответствии с изобретением,оборудованная дополнительными эластичными крючками и/или вырезами, для непосредственного удерживания стенных плиток, и на фиг. 7a-7i показаны другие возможные конфигурации подрезных анкерных элементов, в соответ-1 006892 ствии с изобретением. На чертежах показано, что анкерный элемент, в соответствии с изобретением, в основном изготовлен из эластичного рессорного пластинчатого анкерного листа 1, по существу, с вертикальным удлинением, и в итоге имеет форму, присоединенную к поперечному основанию 2, сложенному разными способами, на противоположных и боковых концах которого выполнены зацепляющие прорези и/или глазки. В первом варианте осуществления изобретения (фиг. 1), фасонный эластичный рессорный пластинчатый анкерный лист 1 с вертикальным удлинением прикреплен к поперечному основанию 2, сложенному под прямым углом, чьи противоположные концы выступают в бок с удлинениями 3, в которых из продольных вырезов 4 сделаны зацепляющие прорези, открытые и направленные по направлению наружу. Анкерный элемент, образованный таким образом, выполнен для применения на вертикальных опорах 5 оснований, которые поддерживают облицовку фасадов зданий, с наличием вентиляции или без. Вышеуказанные опоры 5 как правило представляют собой коробчатые металлические конструкционные профили с передними отверстиями 6, оборудованными фланцами 7 (фиг. 2). Анкерный элемент может быть применен к опоре 5 следующим способом: его поперечное основание 2 вводится в переднее отверстие 6 опоры 5, под наклоном для размещения задних зубьев 8 продольных вырезов 4 за фланцами 7 структуры. Анкерный элемент вращается в направлении стрелки 9 (фиг. 2 а и 2b) , располагая основание 2 ортогонально опоре 5, и зацепляется для размещения фланцев 7 опоры в вырезах 4. При передней тяге в направлении стрелки 10, эластичный рессорный пластинчатый анкерный лист 1 оттягивается назад эластично наружу от опоры 5, пока не образуется пространство 11, между вышеуказанным листом 1 и внешнем уровнем боковых граней 7 опоры, в которое должна быть помещена продольная балка 12 (фиг. 3). Высвобожденная маленькая пластина 1 стремится вернуться эластично в свое первое положение,находясь на внешней поверхности 13 продольной балки 12, давя на нее с силой, соответствующей остатку ее пружинящего назад эффекта, чему мешает присутствие продольной балки. При таких условиях,внутренние грани 14 вырезов 4 ухвачены и прикреплены к внутренней и внешней поверхностям боковых фланцев 7 опор 5, работая как противоположные рычаги с адекватными повышенными нагрузками для затруднения любого типа перемещения и/или скольжения подрезного анкерного элемента, оставляя продольным балкам свободу перемещения насколько это необходимо для поглощения структурных термических расширений. Все это осуществляется без помощи дополнительных упорных элементов. Такая же функциональная концепция, усиленного зацепления прорезей на поверхности опор, присутствует во всех анкерных элементах, которые являются предметом настоящего изобретения, даже если вышеуказанные прорези осуществлены разными способами, например, при помощи вырезов 4 с присоединенными задними секциями 15 (фиг. 7 а) или прямыми задними секциями 16 (фиг. 7 с); с вырезами 4,расположенными на противоположных концах оснований 2, имеющие ширину эластичного рессорного пластинчатого анкерного листа 1 (фиг. 7 а и 7b) , или выступающие во внешнее пространство 3 (фиг. 7 с,7d, 7e); с вырезами 4 и 4', открытыми соответственно в направлении наружу (фиг. 3, 7 а, 7 с, 7d, 7e, 7f, 7h,7i) или во внутрь (фиг. 5, 7b) в соответствии с типом конструкционных профилей, образующих опоры 5; со сквозными отверстиями 17 (фиг. 7g) для опор, изготовленных из растяжимых стальных кабелей, труб или рычагов; с прямым удлинением эластичного рессорного пластинчатого анкерного листа 1 (фиг. 5, 7 а,7b) или профилированным промежуточными складками 19 (фиг. 1, 7 с, 7d, 7e, 7f, 7g, 7h, 7i) ; с наличием или без наличия верхних напряженных поверхностей 18 в обоих направлениях (фиг. 1, 7 а, 7b, 7f, 7g); с содержанием складчатых частей 26 для продольных балок (фиг. 3, 7d); с подкладочной изогнутой частью 20 (фиг. 7 е); с поддерживающими изогнутыми частями 31 (фиг. 7h); с верхними зацепляющими пазами 21 (фиг. 7f), с подкладками 22 на основании 2 (фиг. 7h,7i). На фиг. 4 показан образец двойного применения, с двумя противоположными анкерными элементами, на одной точке продольной балки 12, предназначенной, например, для поддержки очень крупных и/или тяжелых стенных плиток или даже в целях, которые требуют сопротивления нагрузкам как снизу,так и сверху. Другие варианты включают в себя по меньшей мере один вырез 23, выполненный в удлинении 29 пластины 1 (фиг. 6b) и/или в продолжении 30 основания 2 (фиг. 6 а, 7i); этот тип решения делает возможным соединение и размещение продольных балок 12 и/или облицовки фасадов зданий непосредственно на опоры 5, например в случае облицовки с видимыми крючками. Из боковых частей листа возможно оборудовать выступающие соединительные пружины 24 (фиг. 6b) для соединения под давлением конструкционных профилей за фланцами 7, составляющими опоры 5, автономно управляя необходимым контрастом по сравнению с листом, что позволяет непосредственное анкерование облицовки, также без продольных балок. На фиг. 6 а представлен вариант осуществления изобретения, в котором используются продольные балки 12 уменьшенной длины, по выбору выполненные таким образом, чтобы поддерживать верхние стенные плитки 27, в то время как фасонный эластичный рессорный пластинчатый анкерный лист 1, с удлинениями 30 основания 2, присоединяет нижние стенные плитки к вырезу 23. Вертикальные опоры 5, в соответствии с осуществлением облицовки без воздушной циркуляции,-2 006892 могут быть встроены в каменную кладку 25, или, при осуществлении облицовки с воздушной циркуляцией, опоры могут быть с внешней стороны приложены к каменной кладке, образуя посредством своей толщины полую стенку, необходимую для вентиляции. Анкерные элементы предпочтительно изготавливаются из нержавеющей стали и/или алюминия, в комбинациях соединяемых опор и продольных балок, так как вышеуказанные материалы наиболее эффективны для обеспечения долгого срока службы структур и соответствующего сопротивления и стабильности зацепления между частями, также в присутствии тяжелых нагрузок; более того, они обладают оптимальным уровнем поглощения структурных термических расширений. Такая же концепция усиленного зацепления посредством вырезов и/или прорезей различных типов,как описано выше, применима к анкерным элементам, выполненным другими возможными вариантами,в отношении соединений с разными конструкционными профилями, что также остается в рамках настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Анкерный элемент для соединения конструкций (12) с опорами (5), отличающийся тем, что он выполнен из эластичного рессорного пластинчатого анкерного листа (1), по существу, с вертикальным удлинением, присоединенного к складываемому основанию (2), на противоположных боковых концах которого выполнены зацепляющие вырезы (4, 4', 17). 2. Анкерный элемент для соединения конструкций (12) с опорами (5) по п.1, отличающийся тем,что складываемое основание (2) находится по ширине в размерах фасонного эластичного рессорного пластинчатого анкерного листа (1). 3. Анкерный элемент для соединения конструкций (12) с опорами (5) по п.1, отличающийся тем,что складываемое основание (2) выполнено расширяющимся наружу (3) от ширины фасонного эластичного рессорного пластинчатого анкерного листа (1). 4. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-3, отличающийся тем,что на противоположных и боковых концах складываемого основания (2), находящегося по ширине в размерах фасонного эластичного рессорного пластинчатого анкерного листа (1) или дальше выступающего за ширину вышеуказанного листа (1), расположены зацепляющие вырезы, представляющие собой прорези, открывающиеся наружу (4). 5. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-3, отличающийся тем,что на противоположных и боковых концах складываемого основания (2), находящегося по ширине в размерах фасонного эластичного рессорного пластинчатого анкерного листа (1) или дальше выступающего за ширину листа (1), расположены зацепляющие вырезы, представляющие собой прорези, открывающиеся внутрь (4'). 6. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-5, отличающийся тем,что на противоположных и боковых концах складываемого основания (2), находящегося по ширине в размерах фасонного эластичного рессорного пластинчатого анкерного листа (1) или дальше выступающего за ширину листа (1), расположены зацепляющие вырезы, образованные прямоугольными прорезями (4, 4'). 7. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-6, отличающийся тем,что зацепляющие вырезы, образованные прорезями, открывающимися наружу (4) или внутрь (4'), выполненные на противоположных и боковых концах складываемого основания (2), имеют связанные задние участки (15). 8. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-6, отличающийся тем,что зацепляющие вырезы, образованные прорезями, открывающимися наружу (4) или внутрь (4'), выполненные на противоположных и боковых концах складываемого основания (2), имеют прямые задние участки (16). 9. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-3, отличающийся тем,что на противоположных и боковых концах складываемого основания (2), находящегося по ширине в размерах фасонного эластичного рессорного пластинчатого анкерного листа (1) или дальше выступающего за ширину листа (1), расположены зацепляющие вырезы, образованные сквозными отверстиями(17). 10. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-9, отличающийся тем, что удлинение эластичного рессорного пластинчатого анкерного листа (1) выполнено прямым. 11. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-9, отличающийся тем, что удлинение эластичного рессорного пластинчатого анкерного листа (1) выполнено с промежуточными складками (19). 12. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-9, отличающийся тем, что удлинение эластичного рессорного пластинчатого анкерного листа (1) выполнено с верхними изгибами (18) в обоих направлениях. 13. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-9, отличающийся-3 006892 тем, что удлинение эластичного рессорного пластинчатого анкерного листа (1) выполнено с встроенными изгибами (26) для продольных балок. 14. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-9, отличающийся тем, что удлинение эластичного рессорного пластинчатого анкерного листа (1) выполнено с жесткими изогнутыми участками (20). 15. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-9, отличающийся тем, что удлинение эластичного рессорного пластинчатого анкерного листа (1) выполнено с поддерживающими изогнутыми участками (31). 16. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-9, отличающийся тем, что удлинение эластичного рессорного пластинчатого анкерного листа (1) выполнено с верхним зацепляющим вырезом (21). 17. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-16, отличающийся тем, что основание (2) снабжено подкладками (22). 18. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-17, отличающийся тем, что в соединении с продольными балками (12) эластичный рессорный пластинчатый анкерный лист(1), прицепленный к опорам (5), выполнен с возможностью эластичного отгибания по направлению наружу. 19. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-18, отличающийся тем, что в соединении с продольными балками (12) внутренние грани (14) зацепляющих вырезов (4, 17) зажимаются и зацепляются на внутреннюю и внешнюю поверхность боковых фланцев (7) опор (5). 20. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-19, отличающийся тем, что в соединении с продольными балками (12) внутренние грани (14) зацепляющих вырезов (4, 17) выполняют функцию противоположных рычагов, эластично нагруженных, чья нагрузка является функцией эластичного отгибания по направлению наружу эластичного рессорного пластинчатого анкерного листа (1). 21. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-20, отличающийся тем, что эластичный рессорный пластинчатый анкерный лист (1), присоединенный к основанию (2),включает в себя по меньшей мере один вырез (23), выполненный внутри соответствующих выступов (29) и (30). 22. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-20, отличающийся тем, что эластичный рессорный пластинчатый анкерный лист (1) включает в себя боковые удерживающие пружины (24) с соединением под давлением для соединения конструкционных профилей за фланцами (7), образующими опоры (5). 23. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-22, отличающийся тем, что боковые удерживающие пружины (24) выполнены с возможностью управления необходимым контрастом автономно, по сравнению с листом. 24. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-23, отличающийся тем, что эластичный рессорный пластинчатый анкерный лист (1), прикрепленный к основанию (2), выполнен с возможностью непосредственного крепления облицовки (27, 28) к опорам (5). 25. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-24, отличающийся тем, что он выполнен без дополнительных упорных средств. 26. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-25, отличающийся тем, что он выполнен с возможностью поглощения термических расширений структур, которые он соединяет. 27. Анкерный элемент для соединения конструкций (12) с опорами (5) по пп.1-26, отличающийся тем, что он выполнен с возможностью противоположного соединения с другим дополнительным анкерным элементом.
