Самозарядное оружие

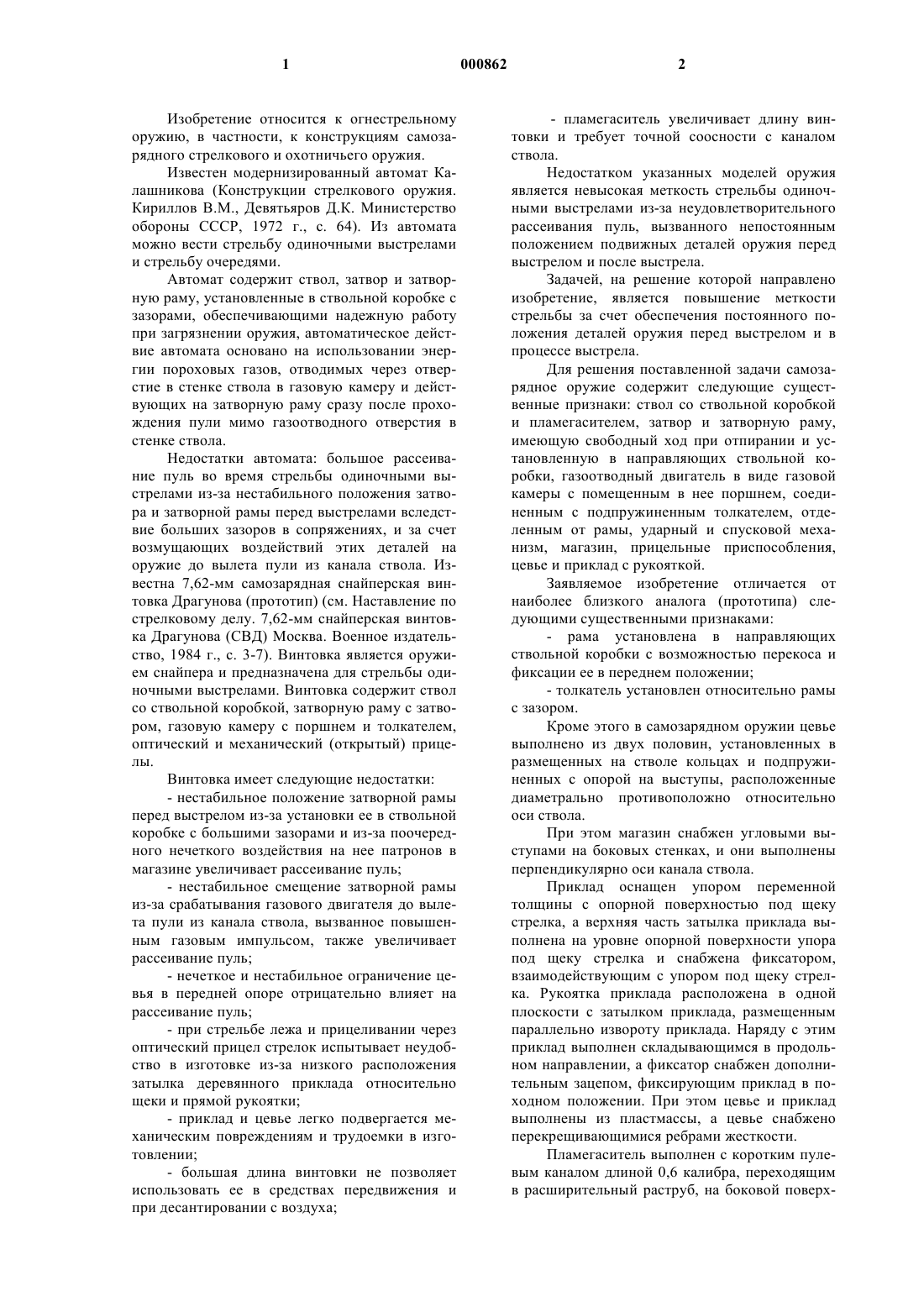

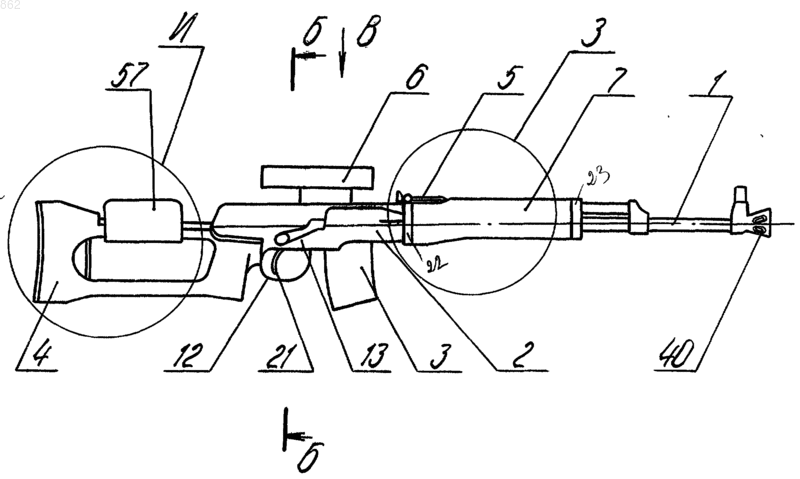

1 Изобретение относится к огнестрельному оружию, в частности, к конструкциям самозарядного стрелкового и охотничьего оружия. Известен модернизированный автомат Калашникова (Конструкции стрелкового оружия. Кириллов В.М., Девятьяров Д.К. Министерство обороны СССР, 1972 г., с. 64). Из автомата можно вести стрельбу одиночными выстрелами и стрельбу очередями. Автомат содержит ствол, затвор и затворную раму, установленные в ствольной коробке с зазорами, обеспечивающими надежную работу при загрязнении оружия, автоматическое действие автомата основано на использовании энергии пороховых газов, отводимых через отверстие в стенке ствола в газовую камеру и действующих на затворную раму сразу после прохождения пули мимо газоотводного отверстия в стенке ствола. Недостатки автомата: большое рассеивание пуль во время стрельбы одиночными выстрелами из-за нестабильного положения затвора и затворной рамы перед выстрелами вследствие больших зазоров в сопряжениях, и за счет возмущающих воздействий этих деталей на оружие до вылета пули из канала ствола. Известна 7,62-мм самозарядная снайперская винтовка Драгунова (прототип) (см. Наставление по стрелковому делу. 7,62-мм снайперская винтовка Драгунова (СВД) Москва. Военное издательство, 1984 г., с. 3-7). Винтовка является оружием снайпера и предназначена для стрельбы одиночными выстрелами. Винтовка содержит ствол со ствольной коробкой, затворную раму с затвором, газовую камеру с поршнем и толкателем,оптический и механический (открытый) прицелы. Винтовка имеет следующие недостатки:- нестабильное положение затворной рамы перед выстрелом из-за установки ее в ствольной коробке с большими зазорами и из-за поочередного нечеткого воздействия на нее патронов в магазине увеличивает рассеивание пуль;- нестабильное смещение затворной рамы из-за срабатывания газового двигателя до вылета пули из канала ствола, вызванное повышенным газовым импульсом, также увеличивает рассеивание пуль;- нечеткое и нестабильное ограничение цевья в передней опоре отрицательно влияет на рассеивание пуль;- при стрельбе лежа и прицеливании через оптический прицел стрелок испытывает неудобство в изготовке из-за низкого расположения затылка деревянного приклада относительно щеки и прямой рукоятки;- приклад и цевье легко подвергается механическим повреждениям и трудоемки в изготовлении;- большая длина винтовки не позволяет использовать ее в средствах передвижения и при десантировании с воздуха;- пламегаситель увеличивает длину винтовки и требует точной соосности с каналом ствола. Недостатком указанных моделей оружия является невысокая меткость стрельбы одиночными выстрелами из-за неудовлетворительного рассеивания пуль, вызванного непостоянным положением подвижных деталей оружия перед выстрелом и после выстрела. Задачей, на решение которой направлено изобретение, является повышение меткости стрельбы за счет обеспечения постоянного положения деталей оружия перед выстрелом и в процессе выстрела. Для решения поставленной задачи самозарядное оружие содержит следующие существенные признаки: ствол со ствольной коробкой и пламегасителем, затвор и затворную раму,имеющую свободный ход при отпирании и установленную в направляющих ствольной коробки, газоотводный двигатель в виде газовой камеры с помещенным в нее поршнем, соединенным с подпружиненным толкателем, отделенным от рамы, ударный и спусковой механизм, магазин, прицельные приспособления,цевье и приклад с рукояткой. Заявляемое изобретение отличается от наиболее близкого аналога (прототипа) следующими существенными признаками:- рама установлена в направляющих ствольной коробки с возможностью перекоса и фиксации ее в переднем положении;- толкатель установлен относительно рамы с зазором. Кроме этого в самозарядном оружии цевье выполнено из двух половин, установленных в размещенных на стволе кольцах и подпружиненных с опорой на выступы, расположенные диаметрально противоположно относительно оси ствола. При этом магазин снабжен угловыми выступами на боковых стенках, и они выполнены перпендикулярно оси канала ствола. Приклад оснащен упором переменной толщины с опорной поверхностью под щеку стрелка, а верхняя часть затылка приклада выполнена на уровне опорной поверхности упора под щеку стрелка и снабжена фиксатором,взаимодействующим с упором под щеку стрелка. Рукоятка приклада расположена в одной плоскости с затылком приклада, размещенным параллельно извороту приклада. Наряду с этим приклад выполнен складывающимся в продольном направлении, а фиксатор снабжен дополнительным зацепом, фиксирующим приклад в походном положении. При этом цевье и приклад выполнены из пластмассы, а цевье снабжено перекрещивающимися ребрами жесткости. Пламегаситель выполнен с коротким пулевым каналом длиной 0,6 калибра, переходящим в расширительный раструб, на боковой поверх 3 ности которого выполнены сквозные пазы каплевидной формы. Совокупность предложенных существенных признаков заявленного изобретения самозарядного оружия значительно повысила меткость стрельбы и улучшила эксплуатационные свойства самозарядного оружия. Сущность изобретения поясняется чертежами, где изображено: на фиг. 1 - общий вид самозарядного оружия; на фиг. 2 - самозарядное оружие, вид В на фиг. 1; на фиг. 3 - разрез по Г-Г на фиг. 2, затворная рама на направляющих отгибах; на фиг. 4 - вид З на фиг. 1, толкатель и газовая камера самозарядного оружия; на фиг. 5 - разрез по А-А фиг. 4, ведущий выступ и фигурный паз на затворной раме самозарядного оружия; на фиг. 6 - вид З, узел крепления цевья; на фиг. 7 - разрез по Д-Д узла крепления цевья; на фиг. 8 - магазин самозарядного оружия; на фиг. 9 - вид К магазина самозарядного оружия; на фиг. 10 - разрез Л-Л магазина самозарядного оружия; на фиг. 11 - вид И, приклад самозарядного оружия; на фиг. 12 - разрез Е-Е приклада самозарядного оружия; на фиг. 13 - разрез Б-Б приклада самозарядного оружия; на фиг. 14 - складной приклад самозарядного оружия в боевом положении; на фиг. 15 - складной приклад самозарядного оружия в походном положении, вид сверху; на фиг. 16 - пламегаситель самозарядного оружия. Самозарядное оружие состоит из следующих частей: ствола 1 со ствольной коробкой 2,магазина 3, приклада 4, механического прицела 5, оптического прицела 6 и цевья 7, состоящего из двух половин 8. В ствольной коробке 2 размещена затворная рама 9 и затвор 10, возвратная пружина 11,спусковой 12 и ударный 13 механизмы. Затворная рама 9 снабжена фигурным вырезом 14, установлена на направляющих отгибах 15 и взаимодействует с возвратной пружиной 11 и с ограничителем хода 16, выполненным на ствольной коробке 2. Затвор 10 снабжен ударником 17 и ведущим выступом 18. Ударный механизм 13 снабжен курком 19 и боевой пружиной 20, а спусковой механизм 12 - спусковым крючком 21. На стволе 1 установлены нижние 22 и верхние 23 упорные кольца, служащие для присоединения цевья 7 к стволу 1. К нижнему упорному кольцу 22 присоединены пружины 24 4 половин 8 цевья 7 и выступ 25, предотвращающий круговое смещение этих половин. На стволе 1 выполнены выступы 26 для удержания цевья 7. Выступы 26 расположены диаметрально противоположно относительно оси ствола 1. Цевье 7 может быть выполнено из пластмассы с перекрещивающимися ребрами жесткости 27 на внутренних поверхностях половин цевья 8. Под направляющим отгибом 15 в ствольной коробке 2 выполнен выступ 28, расположенный напротив боковой стенки 29 затворной рамы 9. На стволе 1 неподвижно установлена газовая камера 30 с газоотводным отверстием 31,совмещенным с газоотводным отверстием 32 в стенке ствола 1. В газовой камере 30 помещен поршень 33,имеющий гнездо 34 для толкателя 35. Толкатель 35 другим концом помещен в отверстие 36 в ствольной коробке 2 и снабжен пружиной 37. Между торцем 38 затворной рамы 9 и взаимодействующим с ним торцем 39 толкателя 35 выполнен зазор, равный примерно 0,125 величины свободного хода S затворной рамы 9 до отпирания. На дульной части ствола 1 неподвижно закреплен щелевой пламегаситель 40, выполненный с пулевым каналом 41 длиной, равной 0,6 калибра оружия, на боковых стенках 42 расширительного раструба пламегасителя выполнены сквозные пазы 43 каплевидной формы. Коробчатый магазин 3 установлен в ствольной коробке 2 и состоит из корпуса 44,крышки 45, пружины 46 и подавателя 47. Корпус 44 снабжен двумя угловыми выступами 48, размещенными на боковых стенках перпендикулярно оси канала ствола 1, и двумя внутренними направляющими выступами, один из которых 49 расположен от задней стенки на расстоянии, равном длине гильзы, и от закраины до дульца, а другой 50 на расстоянии, обеспечивающем прохождение закраины между задней стенкой. Приклад 4 выполнен из пластмассы в виде четырехугольника, в котором сторонами являются рукоятка 51, затылок 52, верхняя 53 и нижняя 54 тяги, и неподвижно присоединен к ствольной коробке 2. Пластмассовые приклад и цевье сохраняют внешний вид и не изменяют свои размеры при изменении влажности и температуры, сохраняют характер сопряжений с другими деталями оружия, не ухудшая рассеивания пуль. Затылок 52 приклада 4 наклонен относительно вертикальной плоскости, проходящей через ось канала ствола 1 под определенным углом , называемым изворотом приклада. Для увеличения поверхности затылка, взаимодействующей с плечом стрелка, и улучшения изготовки стрелка, при прицеливании через оптический прицел верхняя поверхность 55 затылка 52 5 приклада 4 выполнена на уровне наивысшей опорной поверхности 56 упора 57 переменной толщины под щеку стрелка, установленного на верхней тяге 53. Рукоятка 51 приклада 4 выполнена параллельно затылку 52 приклада 4, что обеспечивает удобство в изготовке стрелка. Переменная толщина упора 57 под щеку стрелка позволяет стрелку выбрать удобное положение упора при стрельбе с оптическим 6 или механическим 5 прицелом. На упор 57 под щеку стрелка постоянно воздействует в направлении движения пули и действия сил инерции подпружиненный пружиной 58 фиксатор 59, прижимая его к уступу 60 на прикладе 4. Приклад винтовки может быть выполнен складывающимся в продольном направлении за счет вращения на оси 61, размещенной в ствольной коробке 2. В боевом положении складывающийся приклад 62 фиксируется защелкой 63, а в походном положении - дополнительным зацепом фиксатора 59 за выступ 64 на ствольной коробке 2. При сложенном прикладе длина винтовки позволяет перевозить ее в боевой технике и десантироваться. Самозарядное оружие работает следующим образом. Затворная рама 9 с затвором 10 под действием возвратной пружины 11 находится в крайнем переднем положении, канал ствола 1 закрыт затвором 10. Затвор 10 повернут вокруг продольной оси влево. Возвратная пружина 11 имеет наименьшее сжатие. Затворная рама 9 фиксируется в крайнем переднем положении ограничителем хода 16, относительно него возвратная пружина 11 перекашивает затворную раму 9 на направляющих отгибах 15, а выступ 28 на ствольной коробке 2, взаимодействуя с боковой поверхностью 29, фиксирует ее положение в перекошенном состоянии. Газовый поршень 33 и толкатель 35 под действием пружины толкателя 37 находятся в крайнем переднем положении. Половины 8 цевья 7 под действием пружин 24 поджаты к выступам 26. Упор под щеку 57 стрелка поджат фиксатором 59 в направлении дульной части. Магазин 3 присоединен к оружию. Первый патрон в магазине ограничивается угловым выступом 48 на стенке магазина, а второй патрон внутренними направляющими выступами 49 и 50. При отводе затворной рамы 9 назад после прохождения свободного хода S она, действуя фигурным вырезом 14 на ведущий выступ 18 затвора 10, поворачивает затвор 10. При дальнейшем отведении затворной рамы 9 вместе с ней отходит назад затвор 10, открывая канал ствола 1, возвратная пружина 11 сжимается,курок 19 под действием затворной рамы 9 поворачивается, боевая пружина 20 закручивается. При отпускании затворной рамы 9 она вместе с затвором 10 под действием возвратной 6 пружины 11 двигается вперед; затвор 10 выталкивает из магазина 3 верхний патрон, досылает его в патронник и закрывает канал ствола 1. При досылании первый патрон своей закраиной стремится сместить и второй патрон, но второй патрон удерживается за закраину внутренним выступом 49 и контактирует с затворной рамой 9 в постоянной точке. Для производства выстрела необходимо нажать на спусковой крючок 21. При нажатии на спусковой крючок 21 курок 19 отпускается с боевого взвода и под действием боевой пружины 20 наносит удар по ударнику 17. Ударник 17 бойком разбивает капсюль патрона. Происходит выстрел. Пуля под действием пороховых газов движется по каналу ствола 1; как только она минует газоотводное отверстие 32, часть газов устремляется через это отверстие в газовую камеру 30 и давит на газовый поршень 33, а последний - на толкатель 35. Под действием силы инерции, возникающей при движении пули, и приложенной в центре тяжести, затворная рама 9 прижимается к ограничителю хода 16, перекашивается в направляющих отгибах 15 и фиксируется выступом 28, причем направление перекоса от сил инерции совпадает с направлением перекоса от возвратной пружины 11. Выступ 28 не позволяет затворной раме 9 колебаться в ствольной коробке 2 и ухудшать рассеивание пуль. При движении пули по каналу ствола 1 каждая из половин 8 цевья 7 также прижата постоянным местом пружиной и силами инерции к выступам 26 на стволе 1, и действие силы пружины 24 совпадает с направлением сил инерции, приложенных в центре масс половин 8 цевья. Упор 57 на прикладе 4 под действием сил инерции и пружины 58 фиксатора 59, совпадающих по направлению, взаимодействует с уступом 60 на прикладе 4. Толкатель 35, сжимая свою пружину 37,двигается назад, проходит зазор между торцем 39 толкателя и торцем 38 затворной рамы 9,равный 0,125 величины свободного хода S затворной рамы 9. Во время движения пули по каналу ствола 1 оружие получает возмущающее действие только от перемещения пули, поршня 33 и толкателя 35,масса которых незначительна, а не от всех механизмов оружия. Пуля покидает канал ствола до того, как толкатель 35, пройдя зазор, начнет взаимодействовать с торцем 38 затворной рамы 9 и не получает возмущающих ее импульсов от перемещения всех механизмов оружия в случае повышенного газового импульса. После прохождения зазора,торец толкателя 35 взаимодействует с торцем 38 затворной рамы 9 и отбрасывает ее с затвором 10 назад. Отходя назад, затворная рама 9 фигурным вырезом поворачивает затвор 10 вокруг продольной оси, и происходит открывание канала ствола. 7 Газовый поршень 33 с толкателем 35 движутся назад, сжимая пружину 37, до упора толкателя 35 в ствольную коробку 2. В дальнейшем сжатая пружина 37 досылает толкатель 35 и газовый поршень 33 в переднее положение. Затворная рама 9 с затвором 10 по инерции продолжает движение назад: гильза выбрасывается наружу, взводится курок 19. Дойдя до заднего положения, затворная рама 9 и затвор 10 начинают двигаться под действием возвратной пружины 11 вперед и приходят в переднее положение, досылая патрон в патронник и занимая то же положение, что и перед первым выстрелом. Оружие готово к следующему выстрелу. Пламегаситель 40, имеющий длину пулевого канала 0,6 калибра, не оказывает влияние на траекторию полета пули после вылета ее из канала ствола, а каплевидная форма сквозных пазов 43 обеспечивает гашение пламени и маскировку оружия при стрельбе ночью. Величина 0,5-0,6 калибра получена опытным путем. Таким образом, заявленное изобретение по сравнению с прототипом, обеспечивает уменьшение рассеивания пуль при стрельбе одиночными выстрелами за счет постоянного и стабильного положения деталей перед выстрелом и в процессе выстрела, повышает меткость стрельбы и эксплуатационные характеристики изделия в целом. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Самозарядное оружие, содержащее ствол со ствольной коробкой и пламегасителем,затвор и затворную раму, имеющую свободный ход при отпирании и установленную в направляющих ствольной коробки, газоотводный двигатель в виде газовой камеры с помещенным в нее поршнем, соединенным с подпружиненным толкателем, отделенным от рамы, ударный и спусковой механизмы, магазин, прицельные приспособления, цевье и приклад с рукояткой,отличающееся тем, что рама установлена в направляющих ствольной коробки с возможностью перекоса и фиксации ее в переднем поло Фиг. 1 8 жении, толкатель установлен относительно рамы с зазором. 2. Самозарядное оружие по п.1, в котором цевье выполнено в виде двух симметричных половин, установленных в размещенных на стволе кольцах и подпружиненных с опорой на выступы, расположенные диаметрально противоположно относительно оси ствола. 3. Самозарядное оружие по п.1, отличающееся тем, что магазин снабжен угловыми выступами на боковых стенках. 4. Самозарядное оружие по п.3, отличающееся тем, что угловые выступы выполнены перпендикулярно оси канала ствола. 5. Самозарядное оружие по п.1, отличающееся тем, что приклад оснащен упором переменной толщины с опорной поверхностью под щеку стрелка, а верхняя часть затылка приклада выполнена на уровне опорной поверхности упора под щеку стрелка. 6. Самозарядное оружие по п.5, отличающееся тем, что приклад снабжен фиксатором,взаимодействующим с упором под щеку стрелка. 7. Самозарядное оружие по п.1, отличающееся тем, что рукоятка приклада расположена в одной плоскости с затылком приклада, размещенным параллельно извороту приклада. 8. Самозарядное оружие по п.1, отличающееся тем, что приклад выполнен складывающимся в продольном направлении, а фиксатор снабжен дополнительным зацепом, фиксирующим приклад в походном положении. 9. Самозарядное оружие по пп.1 и 2, отличающееся тем, что цевье и приклад выполнены из пластмассы. 10. Самозарядное оружие по п.2, отличающееся тем, что цевье снабжено перекрещивающимися ребрами жесткости. 11. Самозарядное оружие по п.1, отличающееся тем, что пламегаситель выполнен с коротким пулевым каналом, длиной 0,5-0,6 калибра, переходящим в расширительный раструб, на боковой поверхности которого выполнены сквозные пазы каплевидной формы.
