Устройство присоединения внешнего электрического проводника типа кабеля к плоскому выводу контактного зажима электрического аппарата
Формула / Реферат

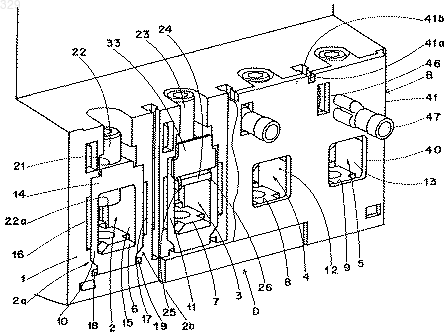

1. Устройство присоединения внешнего электрического проводника типа кабеля к плоскому выводу контактного зажима электрического аппарата типа выключателя в литом корпусе, содержащее металлический блок, устанавливаемый съемно в клеммный отсек, предусмотренный в задней части корпуса выключателя, причем в металлическом блоке выполнено удлиненное сквозное отверстие для размещения в нем клеммной колодки выключателя, и прижимной винт, проходящий насквозь через верхнюю часть металлического блока и предназначенный для обеспечения прижатия кабеля к выводу контактного зажима, отличающееся тем, что прижимной винт (23) содержит на своем конце, расположенном внутри металлического блока (14), прижимную контактную пластину (24), причем пластина (24) содержит выступы (25-28) или вырезы, которые взаимодействуют с вырезами (29-32) или, соответственно, с выступами соответствующей формы, предусмотренными на плоском выводе контактного зажима (6-9), для надежного удержания электрического кабеля между прижимной контактной пластиной (24) и плоским выводом контактного зажима (6-9) при затягивании прижимного винта (23).
2. Устройство по п.1, отличающееся тем, что прижимная контактная пластина (24) имеет четырехугольную форму и содержит в каждом из своих углов выступ (25-28), располагающийся против выреза (29-32) соответствующей формы, предусмотренного на плоском выводе контактного зажима (6-9).
3. Устройство по п.1 или 2, отличающееся тем, что оно содержит пару удлиненных канавок (18, 19), сформированных соответственно на двух внутренних поверхностях (2а, 2b) клеммного отсека (2-5) и предназначенных для размещения в них гайки с держателем (20) или аналогичного элемента.
4. Устройство по п.3, отличающееся тем, что удлиненные канавки (18, 19) выполнены в нижней части клеммного отсека (2-5).
5. Устройство по п.3 или 4, отличающееся тем, что три располагающихся друг против друга отверстия (20b, 43, 44) предусмотрены, соответственно, в гайке с держателем (20), в плоском выводе контактного зажима (6-9) и в нижней части клеммного отсека (2-5), причем отверстия предназначены для прохождения винта крепления (50) наконечника (42) или токоведущей шины на плоском выводе контактного зажима (6-9).
6. Устройство по любому из пп.1-5, отличающееся тем, что закрывающая клеммные отсеки пластина (41) закреплена на задней части выключателя, причем пластина (41) содержит против каждого контактного зажима или клеммы отверстие (40) для прохождения электрического проводника, причем прижимной винт (23) соединен при поступательном движении с защитным экраном (33), выполненным с возможностью частичного перекрытия соответствующего отверстия (40) пластины (41) при затягивании прижимного винта (23).

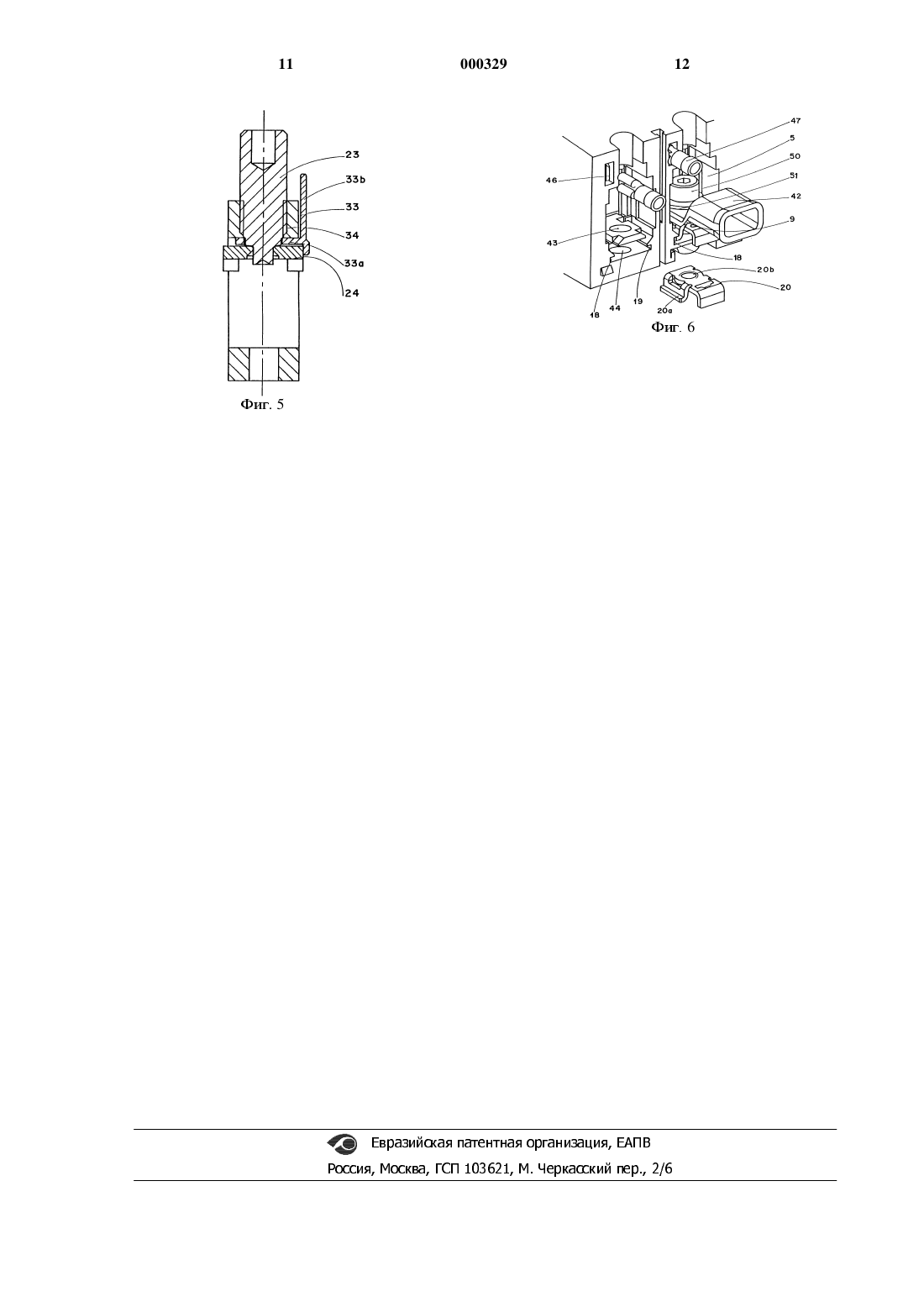

7. Устройство по п.6, отличающееся тем, что защитный экран (33) образован деталью L-образной формы, одна из полок которой (33а) смонтирована свободно вращающейся вокруг нижней части прижимного винта (23) между прижимной контактной пластиной (24) и верхней частью (34) блока (14), а другая полка которой (33b) проходит в направлении этой верхней части металлического блока (14).

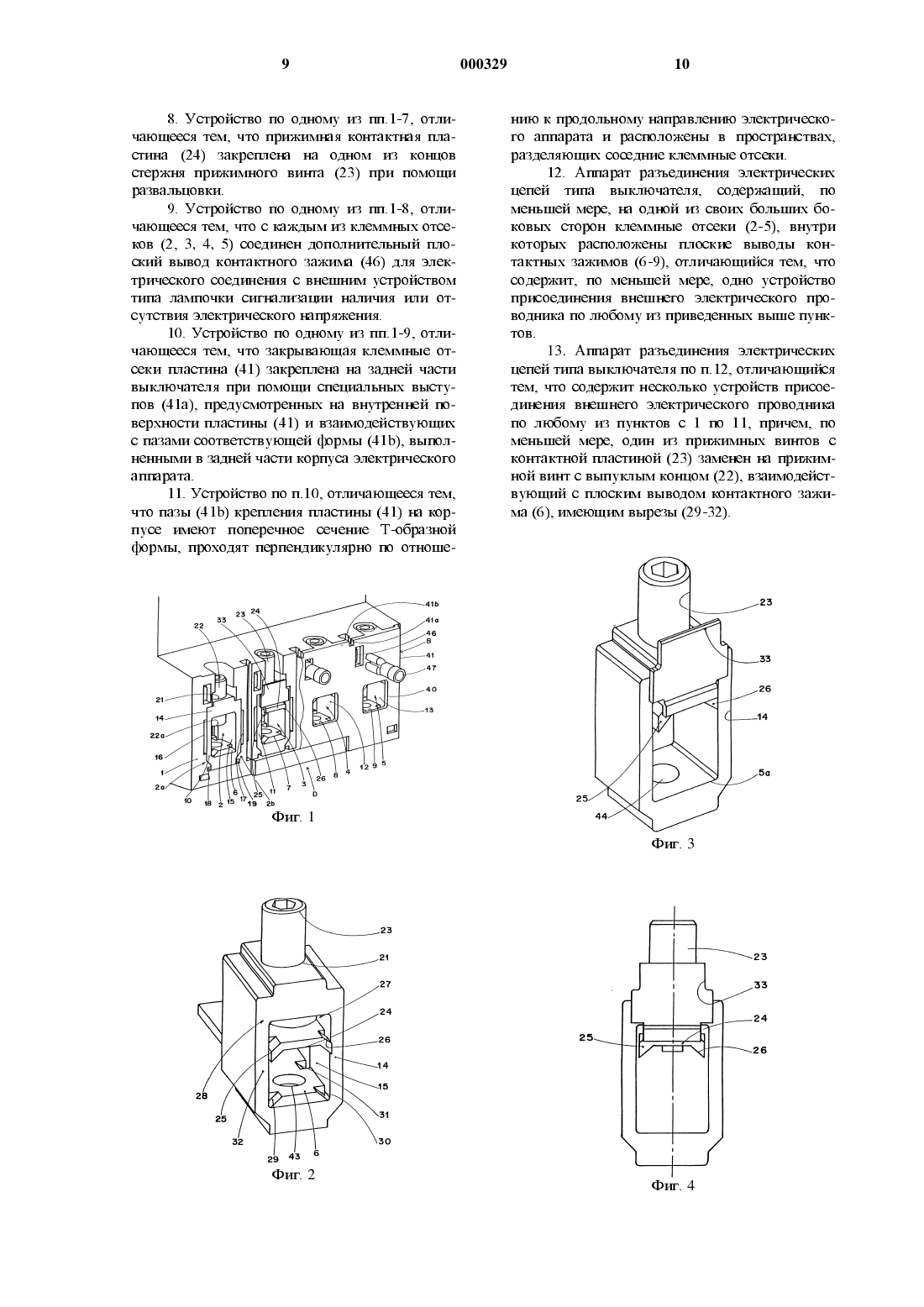

8. Устройство по одному из пп.1-7, отличающееся тем, что прижимная контактная пластина (24) закреплена на одном из концов стержня прижимного винта (23) при помощи развальцовки.
9. Устройство по одному из пп.1-8, отличающееся тем, что с каждым из клеммных отсеков (2, 3, 4, 5) соединен дополнительный плоский вывод контактного зажима (46) для электрического соединения с внешним устройством типа лампочки сигнализации наличия или отсутствия электрического напряжения.
10. Устройство по одному из пп.1-9, отличающееся тем, что закрывающая клеммные отсеки пластина (41) закреплена на задней части выключателя при помощи специальных выступов (41а), предусмотренных на внутренней поверхности пластины (41) и взаимодействующих с пазами соответствующей формы (41b), выполненными в задней части корпуса электрического аппарата.
11. Устройство по п.10, отличающееся тем, что пазы (41b) крепления пластины (41) на корпусе имеют поперечное сечение Т-образной формы, проходят перпендикулярно по отношению к продольному направлению электрического аппарата и расположены в пространствах, разделяющих соседние клеммные отсеки.
12. Аппарат разъединения электрических цепей типа выключателя, содержащий, по меньшей мере, на одной из своих больших боковых сторон клеммные отсеки (2-5), внутри которых расположены плоские выводы контактных зажимов (6-9), отличающийся тем, что содержит, по меньшей мере, одно устройство присоединения внешнего электрического проводника по любому из приведенных выше пунктов.
13. Аппарат разъединения электрических цепей типа выключателя по п.12, отличающийся тем, что содержит несколько устройств присоединения внешнего электрического проводника по любому из пунктов с 1 по 11, причем, по меньшей мере, один из прижимных винтов с контактной пластиной (23) заменен на прижимной винт с выпуклым концом (22), взаимодействующий с плоским выводом контактного зажима (6), имеющим вырезы (29-32).
Текст

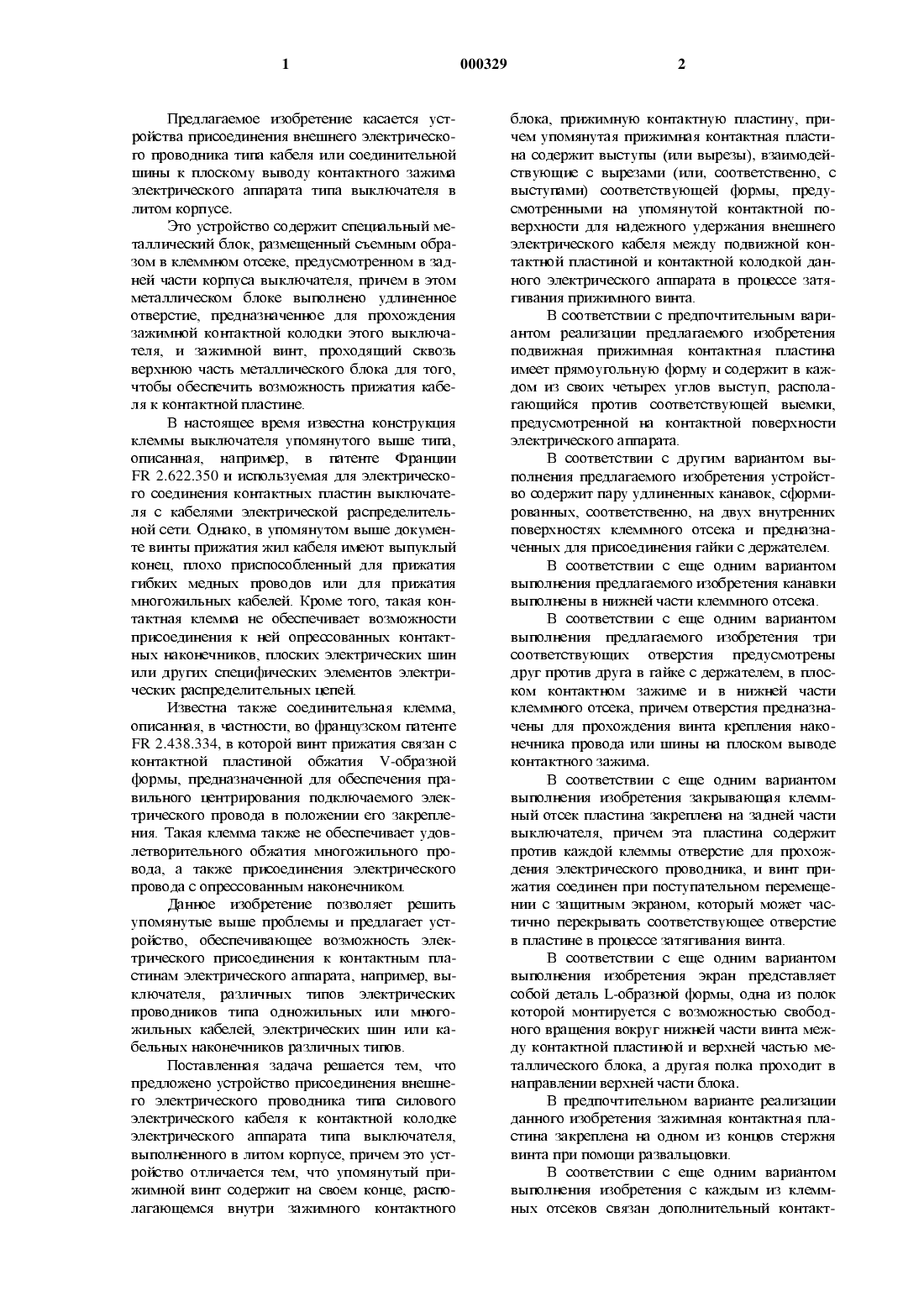

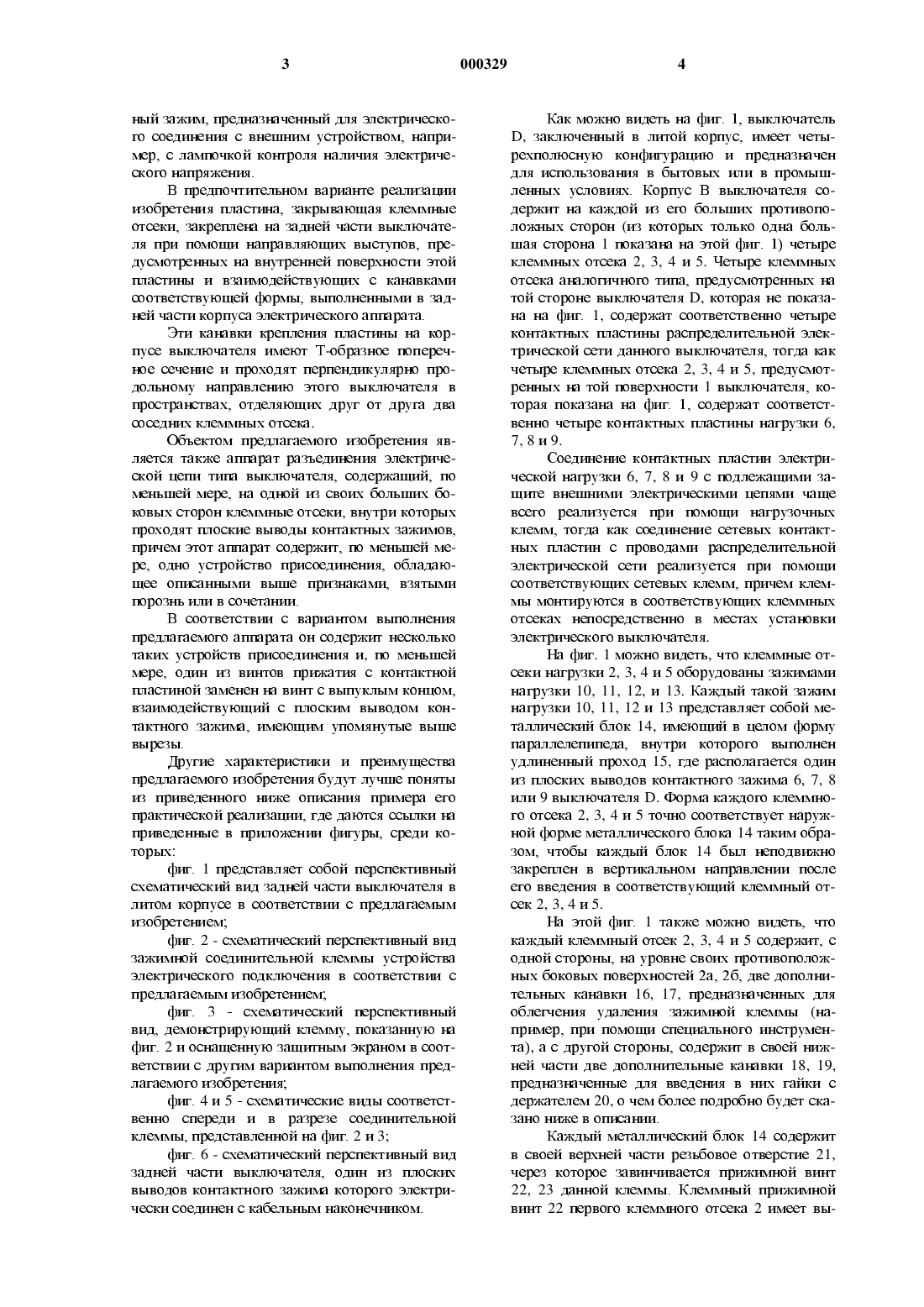

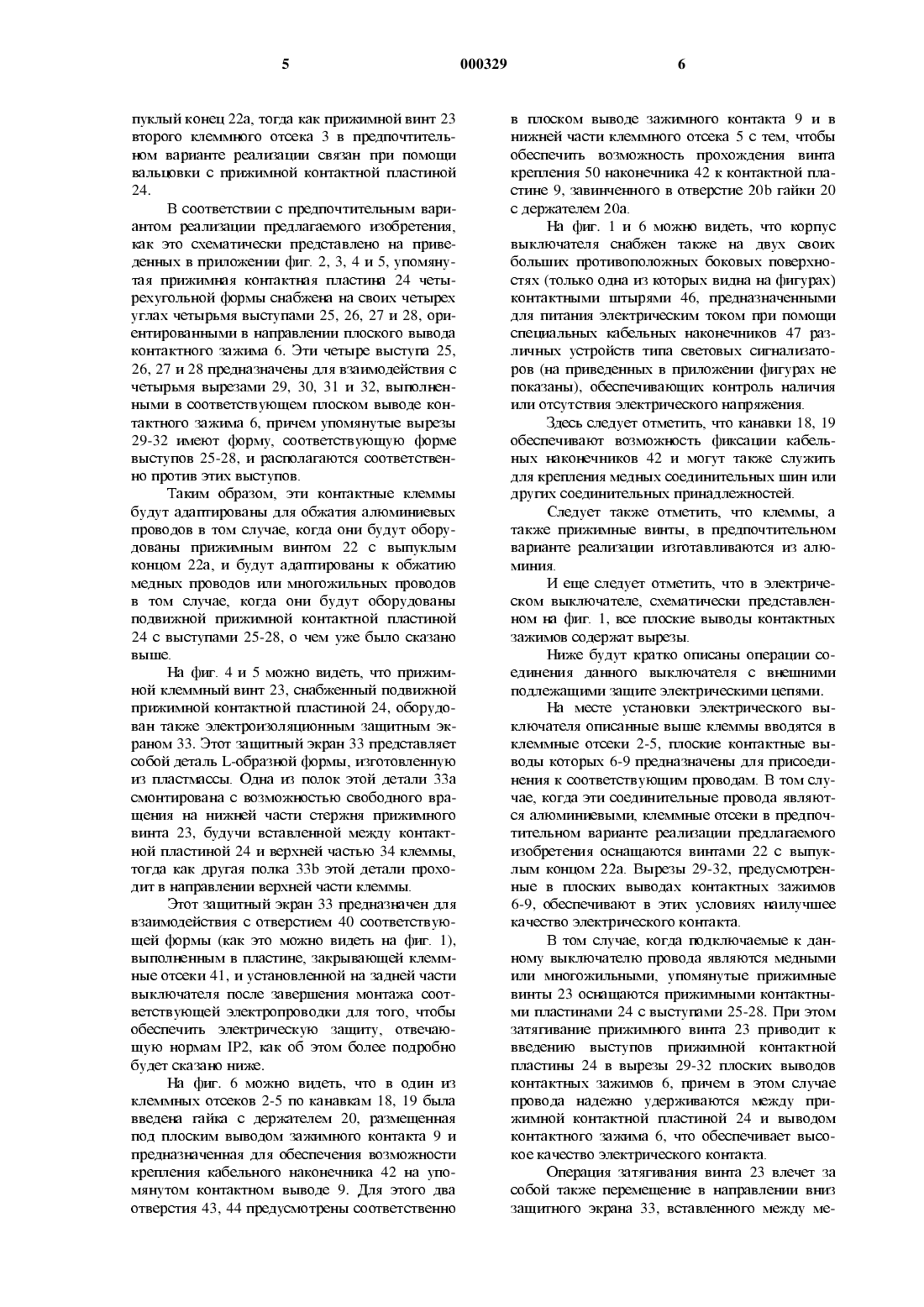

Предлагаемое изобретеъше касается устройства присоединения внешнего электрического проводника туша кабеля или соединительной ШРШЫ К ПЛОСКОМУ ВЫВОДУ КОНТЗКТНОГО ЗЗЯШМЗ электрического аппарата типа выключателя в литом корпусе.Это устройство содержит специальный металлический блок, размещенный съемным образом в клеммном отсеке, предусмотренном в задней части корпуса выключателя, причем в этом металлическом блоке выполнено удлиненное отверстие, предназначенное для прохождения зажимной контактной колодки этого выключателя, и зажимной винт, проходящий сквозь верхнюю часть металлического блока для того,чтобы обеспечить возможность прижатия кабеля к контактной пластине.В настоящее время известна конструкция КЛСММЫ ВЫКТПОЧЗТСЛЯ УПОМЯНУТОГО ВЬЦЦС типа,описанная, например, в патенте Франции РЕ 2.622.350 и используемая для электрическоГО СОСДИНСНИЯ КОНТЗКТНЫХ ПЛЗСТИН ВЫКТПОЧЗТСля с кабелями электрической распределительной сети. Однако, в упомянутом выше документе винты прижатия Жил кабеля ИМСЮТ выпуклый конец, плохо приспособленный для прижатия гибких медных проводов или для прижатия многожильных кабелей. Кроме того, такая контактная клемма не обеспечивает возможности присоединения к ней спрессованных контактНЬ 1 Х НЗКОНСЧНИКОВ, ПЛОСКИХ ЭЛСКТРИЧССКИХ ШИН или других специфических элементов электрических распределительных цепей.ИЗВССТНЗ ТЗКЖС СОСДИНИТСЛЬНЗЯ КЛСММЗ,описанная, в частности, во французском патенте РЕ 2438334, в которой винт прижатия связан с контактной пластшюй обжатия У-образной формы, предназначенной для обеспечения правильного центрирования подключаемого электрического провода в положении его закрепления. Такая клемма также не обеспечивает удовлетворительного обжатия многожильного провода, а также присоединения электрического провода с опрессованным наконечником.Данное изобретение позволяет решить упомянутые выше проблемы и предлагает устройство, обеспечивающее возможность элекТрИЧССКОГО ПрИСОСДИНСНИЯ К КОНТЗКТНЪ 1 М ППЗстинам электрического аппарата, например, выКТПОЧЗТСЛЯ, различных ТРШОВ ЗЛСКТрИЧССКИХ ПРОВОДНИКОВ типа ОДНОЭКРШЬНЪ 1 Х ИЛИ МНОГОжильных кабелей, электрических Шин или кабСЛЬНЬЕХ НЗКОНСЧНИКОВ различных ТИПОВ.Поставленная задача решается тем, что предложено устройство присоединения внешнего электрического проводника типа силового электрического кабеля к контактной колодке электрического аппарата типа выключателя,выполненного в литом корпусе, причем это устройство отличается тем, что упомянутый прижимной винт содержит на своем конце, располагающемся внутри зажимного контактногоблока, прижимную контактную пластину, приЧСМ УПОМЯНУТЗЯ ПрИЪКИМНЗЯ КОНТЗКТНЗЯ ПЛЗСТИна содержит выступы (или вырезы), взаимодействующие с вырезами (или, соответственно, с выступами) соответствующей формы, предусмотренными на упомянутой контактной поверхности для надежного удержания внешнего электрического кабеля между подвижной контактной пластиной и контактной колодкой данного электрического аппарата в процессе затяГИВЗНИЯ ПрИЖИМНОГО ВИНГЗ.В соответствии с предпочтительным вариантом реализации предлагаемого изобретения ПОДВШКНЗЯ ПрИЪКИМНЗЯ КОНТЗКТНЗЯ ПЛЗСТИНЗ шиеет прямоугольную форму и содержит в каждом из своих четырех углов выступ, располагающийся против соответствующей выемки,предусмотренной на контактной поверхности электрического аппарата.В соответствии с другим вариантом вЬ 1 полнения предлагаемого изобретения устройство содерЖит пару удлиненных канавок, сформированных, соответственно, на двух внутренних поверхностях клеммного отсека и предназначенных для присоединения гайки с держателем.В соответствии с еще одним вариантом выполнения предлагаемого изобретения канавки ВЫПОЛНСНЪ 1 В НИЪКНСИ части КЛСММНОГО ОТССКЗ.В соответствии с еще одним вариантом выполнения предлагаемого изобретения три соответствующих отверстия предусмотрены друг против друга в гайке с держателем, в плосКОМ КОНТЗКГНОМ ЗБКИМС И В НИЭКНСЙ части клеммного отсека, причем отверстия предназнаЧСНЫ ДЛЯ ПрОХОЖДСНИЯ винта КрСПЛСНИЯ НЗКОНСЧНИКЗ провода ИЛИ ШИНЪ 1 на ПЛОСКОМ ВЫВОДС контактного зажима.В соответствии с еще одним вариантом выполнения изобретения закрывающая клеммный отсек пластина закреплена на задней части выключателя, причем эта пластина содержит против каждой клеммы отверстие для прохождения электрического проводника, и винт прижатия соединен при поступательном перемещеНИИ с защитным экраном, который может частично перекрывать соответствующее отверстие в пластине в процессе затягивания винта.В соответствии с еще одним вариантом выполнения изобретения экран представляет собой деталь Ь-образной формы, одна из полок которой монтируется с возможностью свободного вращения вокруг нижней части винта между контактной пластиной и верхней частью металлического блока, а другая полка проходит в направлении верхней части блока.В предпочтительном варианте реализации данного изобретения зажимная контактная пластина закреплена на одном из концов стержня винта при помощи развальцовки.В соответствии с еще одним вариантом выполнения изобретения с каждым из клеммНЪ 1 Х ОТССКОВ СВЯЗЗН ДОПОЛНИТСЛЬНЪ 1 Й КОНТЗКГ ный зажши, предназначенный для электрического соединения с внешним устройством, например, с лампочкой контроля наличия электрического напряжения.В предпочтительном варианте реализации изобретения пластина, закрывающая клеммные отсеки, закреплена на задней части выключателя при помощи направляющих выступов, предусмотренных на внутренней поверхности этой ПЛЗСТИНЫ И ВЗЗШИОДСЙСГВУЪОЩИХ С КЗНЗВКЗМИ соответствующей формы, выполненными в задней части корпуса электрического агшарата.ЭТИ канавки КрСПЛСНИЯ ПЛЗСТИНЫ на КОрпусе выключателя имеют Т-образное поперечное сечение и проходят перпендикулярно продольному направлению этого выключателя в пространствах, отделяющих друг от друга два СОССДНИХ КЛСММНЫХ отсека.Объектом предлагаемого изобретения является также аппарат разъединения электрической цепи типа выключателя, содержащий, по меньшей мере, на одной из своих больших боКОВЬЕХ СТОРОН КЛСММНЫС ОТССКИ, ВНУТРИ КОТОрЫХ ПРОХОДЯТ ПЛОСКИС ВЫВОДЫ КОНТЗКТНЫХ ЗЗЯШМОВ,причем этот агшарат содержит, по меньшей мере, одно устройство присоединения, обладаюЩСС ОПИСЗЪШЫМИ ВЫШС ПрИЗНЗКЗМИ, ВЗЯТЫМИ порознь или в сочетании.В СООТВСТСТВРШ С вариантом ВЫПОЛНСНИЯ предлагаемого агшарата он содержит несколько таких устройств присоединения и, по меньшей мере, ОДИН ИЗ ВИНТОВ ПРИЪКЗТИЯ С КОНТЗКГНОЙ ПЛЗСТИНОЙ ЗЗМСНСН на ВИНТ С ВЫПУКЛЫМ КОНЦОМ,взаимодействующий с плоским выводом конТЗКТНОГО ЗЗЯСИМЗ, ИМСЮЩШИ УПОМЯНУТЫС ВЫШС вырезы.Другие характеристики и преимущества предлагаемого изобретения будут лучше поняты ИЗ ПрИВСДСННОГО НШКС описания примера СГО практической реализации, где даются ссылки на приведенные в приложенгш фигуры, среди которых:фиг. 1 представляет собой перспективный схематический вид задней части выключателя в литом корпусе в соответствии с предлагаемым изобретением;фиг. 2 - схематический перспективный вид заэкипиной соединительной клеммы устройства электрического подключения в соответствии с предлагаемым изобретением;фиг. 3 - схематический перспективный вид, демонстрирующий клемму, показанную на фиг. 2 и оснащенную защитным экраном в соотВСТСГВИИ С ДРУГИМ вариантом ВЫПОЛНСНИЯ предлагаемого изобретения;фиг. 4 и 5 - схематические виды соответственно спереди и в разрезе соединительной клеммы, представленной на фиг. 2 и 3;фиг. 6 - схематический перспективный вид задней части выключателя, один из плоских выводов контактного зажима которого электриЧССКИ СОСДИНСН С кабельным НЗКОНСЧНИКОМ.Как можно видеть на фиг. 1, выключатель В, заключенный в литой корпус, имеет четЬ 1 рехполюсную конфигурацию и предназначен ДЛЯ ИСПОЛЬЗОВЗНИЯ В бЫТОВЫХ ИЛИ В ПРОМЫШленных условиях. Корпус В выключателя содержит на каждой из его больших противоположных сторон (из которых только одна большая сторона 1 показана на этой фиг. 1) четыре клеммных отсека 2, 3, 4 и 5. Четыре клеммных отсека аналогичного типа, предусмотренных на той стороне выключателя 1), которая не показана на фиг. 1, содержат соответственно четыре контактных пластины распределительной электрической сети данного выключателя, тогда как четыре клеммных отсека 2, 3, 4 и 5, предусмотренных на той поверхности 1 выключателя, которая показана на фиг. 1, содержат соответстВСННО ЧСТЫрС КОНТЗКТНЫХ ПЛЗСГИНЫ нагрузки 6,7, 8 и 9.СОСДИНСНИС КОНТЗКТНЫХ ПЛЗСГИН ЗЛСКТрИческой нагрузки 6, 7, 8 и 9 с подлежащими заЩИТС ВНСШНШИИ ЗЛСКТрИЧССКИМИ ЦСПЯМИ ЧЗЩС всего реализуется при помощи нагрузочных клемм, тогда как соединение сетевых контактных пластин с проводами распределительной электрической сети реализуется при помощи СООТВСТСТВУЮЩИХ ССТСВЫХ КЛСММ, ПрИЧСМ КЛСММЬ 1 МОНТИРУЪОТСЯ В СООТВСТСГВУЮЩИХ КЛСММНЬЕХ отсеках непосредственно в местах установки электрического выключателя.На фиг. 1 можно видеть, что клеммные отсеки нагрузки 2, 3, 4 и 5 оборудованы зажимами нагрузки 10, 11, 12, и 13. Каждый такой зажим нагрузки 10, 11, 12 и 13 представляет собой металлический блок 14, имеющий в целом форму параллелепипеда, внутри которого выполнен удлиненный проход 15, где располагается один из плоских выводов контактного заэкипиа 6, 7, 8 или 9 выключателя 1). Форма каждого клеммного отсека 2, 3, 4 и 5 точно соответствует наружной форме металлического блока 14 таким образом, чтобы каждый блок 14 был неподвижно закреплен в вертикальном направлении после его введения в соответствующий клеммный отсек 2, 3, 4 и 5.На этой фиг. 1 также можно видеть, что каждый клеммный отсек 2, 3, 4 и 5 содержит, с одной стороны, на уровне своих противоположных боковых поверхностей 2 а, 2 б, две дополнительных канавки 16, 17, предназначенных для облегчения удаления заэкипиной клеммы (наПрИМСр, ПрИ ПОМОЩИ СПСЦИЗЛЬНОГО ИНСТруМСНта), а с другой стороны, содержит в своей нижней части две дополнительные канавки 18, 19,предназначенные ДЛЯ ВВСДСНИЯ В НИХ ГЗЙКИ С держателем 20, о чем более подробно будет сказано ниже в описании.Каждый металлический блок 14 содержит в своей верхней части резьбовое отверстие 21,через которое завинчивается прижимной винт 22, 23 данной клеммы. Клеммный прижимной винт 22 первого клеммного отсека 2 шиеет вы пуклый конец 22 а, тогда как прижимной винт 23 второго клеммного отсека 3 в предпочтительном варианте реализации связан при помощи вальцовки с прижимной контактной пластиной 24.В соответствии с предпочтительным вариантом реализации предлагаемого изобретения,как это схематически представлено на приведенных в приложении фиг. 2, 3, 4 и 5, упомянутая прижимная контактная пластина 24 четЬ 1 рехугольной формы снабжена на своих четырех углах четырьмя выступами 25, 26, 27 и 28, ориентированными в направлении плоского вывода контактного зажипиа 6. Эти четыре выступа 25,26, 27 и 28 предназначены для взаимодействия с четырьмя вырезами 29, 30, 31 и 32, вь 1 полненными в соответствующем плоском выводе контактного зажима 6, причем упомянутые вырезы 29-32 имеют форму, соответствующую форме выступов 25-28, и располагаются соответственно против этих выступов.Таким образом, эти контактные клеммы будут адаптированы для обжатия алюминиевых проводов в том случае, когда они будут оборудованы прижтилмньтм винтом 22 с выпуклым концом 22 а, и будут адаптированы к обжатию медных проводов или многожильных проводов в том случае, когда они будут оборудованы подвижной прижимной контактной пластиной 24 с выступами 25-28, о чем уже было сказано выще.На фиг. 4 и 5 можно видеть, что прижимной клеммный винт 23, снабженный подвижной приясипиной контактной пластиной 24, оборудован также электроизоляционным защитным экраном 33. Этот защитный экран 33 представляет собой деталь Ь-образной формы, изготовленную из пластмассы. Одна из полок этой детали 33 а смонтирована с возможностью свободного вращения на нижней части стержня прижимного винта 23, будучи вставленной между контактной пластиной 24 и верхней частью 34 клеммы,тогда как другая полка 33 Ь этой детали проходит в направлении верхней части клеммы.Этот защитньцй экран 33 предназначен для взаимодействия с отверстием 40 соответствующей формы (как это можно видеть на фиг. 1),выполненным в пластине, закрывающей клеммные отсеки 41, и установленной на задней части выключателя после завершения монтажа соответствующей электропроводки для того, чтобы обеспечить электрическую защиту, отвечающую нормам 1 Р 2, как об этом более подробно будет сказано ниже.На фиг. 6 можно видеть, что в один из клеммных отсеков 2-5 по канавкам 18, 19 была введена гайка с держателем 20, размещенная под плоским выводом зажимного контакта 9 и предназначенная для обеспечения возможности крепления кабельного наконечника 42 на упомянутом контактном выводе 9. Для этого два отверстия 43, 44 предусмотрены соответственнов плоском выводе зажимного контакта 9 и в нижней части клеммного отсека 5 с тем, чтобы обеспечить возможность прохождения винта крепления 50 наконечника 42 к контактной пластине 9, завштченного в отверстие 20 Ь гайки 20 с держателем 20 а.На фиг. 1 и 6 можно видеть, что корпус выключателя снабжен также на двух своих бОЛЬШИХ ПрОТИВОПОЛОЯСНЫХ бОКОВЫХ ПОВСрХНОстях (только одна из которых видна на фигурах) контактными Штырями 46, предназначенными для питания электрическим током при помощи специальных кабельных наконечников 47 различных устройств тт/Ша световых сигнализаторов (на приведенных в приложентш фигурах не показаны), обеспечивающих контроль наличия или отсутствия электрического напряжения.Здесь следует отметить, что канавки 18, 19 обеспечивают возможность фиксации кабельных наконечников 42 и могут также служить ДЛЯ КрСПЛСНИЯ МСДНЫХ СОСДИНИТСЛЬНЫХ ШИН ИЛИ других соедигштельных принадлежностей.Следует также отметить, что клеммы, а ТЗКЖС ПРИЪКИМНЫ ВИНТЫ, В ПрСДПОЧТИТСЛЬНОМ варианте реализации изготавливаются из алюМИНИЯ.И еще следует отметить, что в электрическом выключателе, схематически представленНОМ на фИГ. 1, ВСС ПЛОСКИС ВЫВОДЫ КОНГЗКГНЪ 1 Х заэкипиов содержат вырезы.Ниже будут кратко описаны операции соСДИНСНИЯ ДЗННОГО ВЫКТПОЧЗТСЛЯ С ВНСШНШИИ подлежащими защите электрическими цепями.На месте установки электрического выКГПОЧЗТСЛЯ ОПИСЗННЫС ВЫШС КЛСММЫ ВВОДЯТСЯ В клеммные отсеки 2-5, плоские контактные вЬ 1 воды которых 6-9 предназначены для присоединения к соответствующим проводам. В том случае, когда эти соединительные провода являютСЯ ЗШОМИНИСВЫМИ, КЛСММНЫС ОТССКИ В ПрСДПОЧтительном варианте реализации предлагаемого изобретения оснащаются винтами 22 с выпуклым концом 22 а. Вырезы 29-32, предусмотренНЪ 1 С В ПЛОСКИХ ВЫВОДЗХ КОНТЗКТНЪ 1 Х ЗЗЯШМОВ 6-9, обеспечивают в этих условиях наилучшее качество электрического контакта.В том случае, когда подключаемые к данному выключателю провода являются медными ИЛИ МНОГОЯСИЛЬНЫМИ, УПОМЯНУТЫС ПРИЭКИМНЫС винты 23 оснащаются прижимными контактнЬ 1 ми пластинами 24 с выступами 25-28. При этом затягивание прижимного винта 23 приводит к введению выступов прижимной контактной пластины 24 в вырезы 29-32 плоских выводов контактных зажимов 6, причем в этом случае провода надежно удерживаются между прижимной контактной пластиной 24 и выводом контактного зажипиа 6, что обеспечивает вь 1 сокое качество электрического контакта.Операция затягивания винта 23 влечет за собой также перемещение в направлении вниз защитного экрана 33, вставленного между ме таллическим блоком 14 и пластиной 41, вплоть до того момента, пока этот экран 33 не перекроет соответствующее отверстие 40 в пластине 41,закрывающей клеммные отсеки таким образом,чтобы осуществить электрическую изоляцию зажипиной клеммы снаружи, что отвечает упомянутым выше нормам 1 Р 2. Здесь следует отметить, что пластина 41 должна быть предварительно закреплена на задней части выключателя при помощи выступов 41 а, выполненных на этой пластине 41 и взаимодействующих с канавками 41 Ь, выполненными на корпусе данного выключателя, как об этом уже было сказано ВЫШС.Для того, чтобы осуществлять присоединение опрессованното кабельного наконечника 42, медной соединительной шины или других соединительных принадлежностей, достаточно ввести гайку 20 с держателем 20 а в нижние канавки 18, 19 и прикрепить кабельный наконечник 42 к плоскому выводу контактного зажима 9 посредством прижимного винта 50, проходящего через четыре отверстия 51, 43, 2 ОЬ и 44,предусмотренных соответственно в кабельном наконечнике 42, в контактной пластине 6 (в гайке 20) и в нижней части клеммного отсека 5.Таким образом, в соответствии с предлагаемым изобретением можно реализовать устройство, обеспечивающее возможность присоеДИНСНИЯ ПЛОСКИХ ВЫВОДОВ КОНТЗКТНЫХ ЗЗЭКИПИОВ 6, 7, 8 и 9 к внешним электрическим проводникам РЗЗЛИЧНЫХ ТИПОВ, а ИМСННО, К МСДНЫМ ПрОВОДЗМ, К ШПОМРШИСВЫМ проводам, К МНОГОЯСИЛЬНЫМ проводам, К СПСЦИЗЛЬНЫМ кабельным накоНСЧНИКЗМ, СОСДИНИТСЛЬНЫМ ЗЛСКТрИЧССКИМ ШИнам и т.п., достаточно просто и быстро.Само собой разумеется, что предлагаемое изобретение не ограничивается описанным выше способом его реализации, который приведен здесь лишь в качестве иллюстративного примера.Напротив, данное изобретение охватывает ВСС ТСХНИЧССКИС ЗКВИВЗЛСНТЫ ОПИСЗННЫХ ВЫШС средств, а также их комбинации, которые не противоречат духу этого изобретения.1. Устройство присоединения внешнего электрического проводника типа кабеля к плоскому выводу контактного зажима электрического аппарата трша вьшлючателя в литом корпусе,содержащее металлический блок, устанавливаемый сьемно в клеммный отсек, предусмотренный в задней части корпуса выключателя,причем в металлическом блоке выполнено удлиненное сквозное отверстие для размещения в нем клеммной колодки выключателя, и прижимной винт, проходящий насквозь через верхнюю часть металлического блока и предназначенный для обеспечения прижатия кабеля к выводу контактного зажима, отличающееся тем, 000329что прижимной винт (23) содержит на своем конце, расположенном внутри металлического блока (14), прижимную контактную пластину(25-28) или вырезы, которые взаимодействуют с вырезами (29-32) или, соответственно, с вЬ 1 ступами соответствующей формы, предусмотренНЪ 1 МИ на ПЛОСКОМ ВЫВОДС КОНТЗКТНОГО ЗЗЭКРПИЗ(6-9), для надежного удержания электрического кабеля между прижимной контактной пластиной (24) и плоским выводом контактного заяшма (6-9) при затягивании приясипиного винта2. Устройство по п.1, отличающееся тем,что прижимная контактная пластина (24) имеет четырехугольную форму и содержит в каждом из своих углов выступ (25-28), располагающийся против выреза (29-32) соответствующей формы, предусмотренного на плоском выводе контактного зажипиа (6-9).3. Устройство по п.1 или 2, отличающееся тем, что оно содержит пару удлиненных канавок (18, 19), сформированных соответственно на двух внутренних поверхностях (2 а, 2 Ь) клеммного отсека (2-5) и предназначенных для размещения в них гайки с держателем (20) или аналогичного элемента.4. Устройство по п.3, отличающееся тем,что удлиненные канавки (18, 19) выполнены в нижней части клеммного отсека (2-5).5. Устройство по п.3 или 4, отличающееся тем, что три располагающихся друг против друга отверстия (2 ОЬ, 43, 44) предусмотрены, соответственно, в гайке с держателем (20), в плоском выводе контактного заэкипиа (6-9) и в нижней части клеммного отсека (2-5), причем отверстия предназначены для прохождения винта крепления (50) наконечника (42) или токоведуЩСЙ ШИНЪ 1 на ПЛОСКОМ ВЫВОДС КОНТЗКТНОГО зажима (6-9).6. Устройство по любому из пп.1-5, отличающееся тем, что закрывающая клеммные отсеки пластина (41) закреплена на задней части выключателя, причем пластина (41) содержит против каждого контактного зажима или клеммы отверстие (40) для прохождения электрического проводника, причем прижимной винт (23) соединен при поступательном движении с защитным экраном (33), выполненным с возможностью частичного перекрытия соответствующего отверстия (40) пластины (41) при затягивании прижимного винта (23).7. Устройство по п.6, отличающееся тем,что защитный экран (33) образован деталью Ьобразной формы, одна из полок которой (33 а) смонтирована свободно вращающейся вокруг нижней части приясушного винта (23) между прижимной контактной пластиной (24) и верхней частью (34) блока (14), а другая полка которой (33 Ь) проходит в направлении этой верхней части металлического блока (14).
МПК / Метки
МПК: H01R 4/36, H01H 71/08
Метки: выводу, проводника, присоединения, зажима, внешнего, аппарата, электрического, контактного, плоскому, типа, устройство, кабеля
