Оконечное устройство подвижного радиотелефонного аппарата gsm.

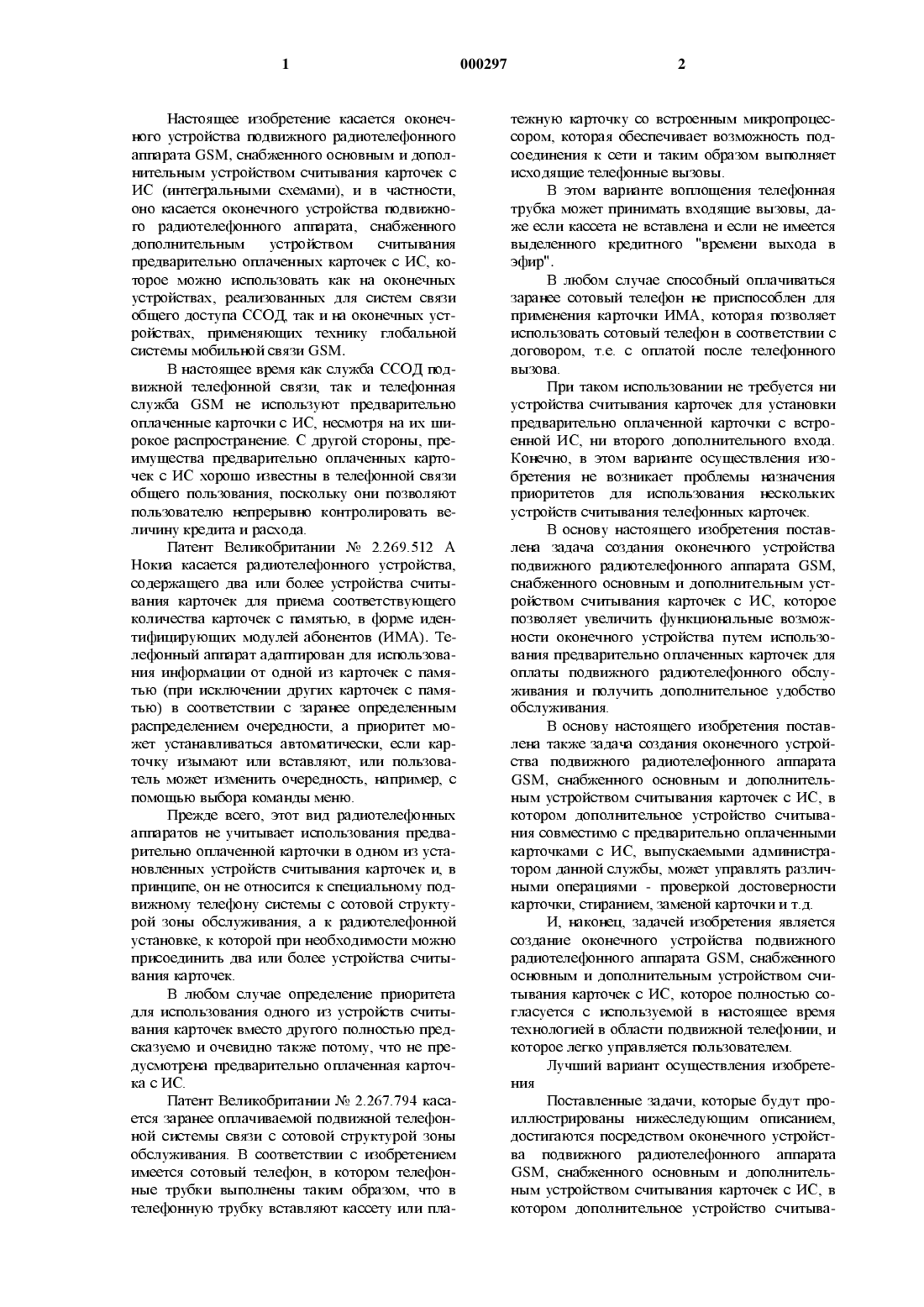

(54) ОКОНЧНО УСТРОЙСТВО ПОДВИЖНОГО РАДИОТЕЛЕФОННОГО АППАРАТА ОЗМ Ф Приоритетныеданные: (56) 6 ВА 2269512 8(32) 19950727 РАТЕМТ АВЗТВАСТЗ ог чтвлвком ИТАЛИЯ мовилв С.П.А. (п)Настоящее изобретение касается оконечного устройства подвижного радиотелефонного аппарата СЗМ, снабженного основным и дополНИТСЛЬНЬТМ УСТРОЙСТВОМ СЧИТЬТВЗНИЯ КЗРТОЧСК С ИС (интегральными схемами), и в частности,оно касается оконечного устройства подвижного радиотелефонного аппарата, снабженного ДОПОЛНИТСЛЬНЬТМ УСТРОЙСТВОМ СЧИТЬТВЗНИЯ предварительно оплаченных карточек с ИС, которое можно использовать как на оконечных устройствах, реализованных для систем связи общего доступа ССОД, так и на оконечных устройствах, пршиенятощих ТСХНИКУ глобальной системы мобильной связи ОЗМ.В настоящее время как служба ССОД подвижной телефонной связи, так и телефонная служба СЭМ не используют предварительно оплаченные карточки с ИС, несмотря на их широкое распространение. С другой стороны, преимущества предварительно оплаченных карточек с ИС хорошо известны в телефонной связи общего пользования, поскольку они позволяют пользователю непрерывно контролировать величину кредита И расхода.Патент Великобритании Мг 2269512 А Нокиа касается радиотелефонного устройства,содержащего два или более устройства считывания карточек для приема соответствующего количества карточек с памятью, в форме идентифицирующих модулей абонентов (ШЛА). Телефонный аппарат адаптирован для использования информации от одной из карточек с памятью (при исключении других карточек с памятью) в соответствии с заранее определенным распределением очередности, а приоритет может устанавливаться автоматически, если карточку изымают или вставляют, или пользователь может изменить очередность, например, с помощью выбора команды меню.Прежде всего, этот вид радиотелефонных аппаратов не учитывает использования предварительно оплаченной карточки в одном из устаНОВЛСННЬТХ УСТРОЙСТВ СЧИТЬТВЗНИЯ КЗРТОЧСК И, В ПРИНЦИПС, ОН не ОТНОСИТСЯ К СПСЦИЗЛЬНОМУ ПОДвижному телефону системы с сотовой структурой зоны обслуживания, а к радиотелефонной установке, к которой при необходимости можно присоединить два или более устройства считывания карточек.В любом случае определение приоритета для использования одного из устройств считывания карточек вместо другого полностью предсказуемо и очевидно также потому, что не предусмотрена предварительно оплаченная карточка с ИС.Патент Великобритании Мг 2.267.794 касается заранее оплачиваемой подвижной телефонной системы связи с сотовой структурой зоны обслуживания. В соответствии с изобретением имеется сотовый телефон, в котором телефонные трубки выполнены таким образом, что в телефонную трубку вставляют кассету или пла 000297тежную карточку со встроенным микропроцессором, которая обеспечивает возможность подСОСДИНСНИЯ К ССТИ И ТЗКИМ образом ВЬТПОЛНЯСТ исходящие телефонные вызовы.В этом варианте воплощения телефонная трубка может принимать входящие вызовы, даже если кассета не вставлена и если не имеется выделенного кредитного "времени выхода вВ любом случае способный оплачиваться заранее сотовый телефон не приспособлен для применения карточки ИМА, которая позволяет использовать сотовый телефон в соответствии с договором, т.е. с оплатой после телефонного ВЬТЗОВЗ.При таком использовании не требуется ни устройства считывания карточек для установки предварительно оплаченной карточки с встроенной ИС, ни второго дополнительного входа. Конечно, в этом варианте осуществления изобретения не возникает проблемы назначения приоритетов для использования нескольких устройств считывания телефонных карточек.В основу настоящего изобретения поставлена задача создания оконечного устройства подвижного радиотелефонного аппарата СЭМ,снабженного ОСНОВНЬТМ И ДОПОЛНИТСЛЬНЬТМ УСТройством считывания карточек с ИС, которое позволяет увеличить функциональные возможности оконечного устройства путем использоВЗНИЯ ПРСДВЗРИТСЛЬНО ОПЛЗЧСННЬТХ КЗРТОЧСК ДЛЯ оплаты подвижного радиотелефонного обслуЯСИВЗНИЯ И ПОЛУЧИТЬ ДОПОЛНИТСЛЬНОС УДОбСТВО обслуживания.В основу настоящего изобретения поставлена также задача создания оконечного устройства подвижного радиотелефонного аппарата ОЗМ, снабженного основным и дополнительным устройством считывания карточек с ИС, в котором дополнительное устройство считЬ 1 вания совместимо с предварительно оплаченными карточками с ИС, выпускаемыми администратором данной службы, может управлять различными операциями - проверкой достоверности карточки, стиранием, заменой карточки и т.д.И, наконец, задачей изобретения является создание оконечного устройства подвижного радиотелефонного аппарата СЗМ, снабженного ОСНОВНЬТМ И ДОПОЛНИТСЛЬНЬТМ УСТРОЙСТВОМ СЧИтывания карточек с ИС, которое полностью согласуется с используемой в настоящее время технологией в области подвижной телефонии, и которое легко управляется пользователем.Лучший вариант осуществления изобретеНИЯПоставленные задачи, которые будут проиллюстрированы нижеследующим описанием,достигаются посредством оконечного устройства подвижного радиотелефонного агшарата ОЗМ, снабженного основным и дополнительным устройством считывания карточек с ИС, в котором дополнительное устройство считЬ 1 ва ния (второе устройство считывания, соответствующее стандартной форме в случае оконечных устройств типа СЭМ) управляет предварительно оплаченной карточкой с ИС, которая хранит величину имеющегося кредита, используемого для удобства телефонного обслуживания, карточка с ИС включает платежное средство за радиотелефонное подвижное обслуживание. Дополнительное устройство считывания карточек с ИС согласуется со стандартом 150 7816-2(Международная организация по стандартизации) и форматом 1 В-1 и может считывать карТОЧКИ ПОСрСДСТВОМ ШССТИ КОНТЗКТОВ ИЛИ ВОСЬМИ контактов. Оконечное устройство подвижного радиотелефонного агшарата, совместимое со стандартной сетью, обладает всеми функциями сети, и дополнительно имеет функции управления карточками с ИС. На оконечных устройствах СЗМ-типа - дополнительное устройство СЧИТЬТВЗНИЯ - ТЗКЭКС ВЫПОЛНСНО ТЗКИМ образом,ЧТО МОЖСТ СЧИТЬТВЗТЬ ИДСНТИфИКЗЦИОТ-ШЫС карточки для подвижной связи ИЬ/[А (идентифицирующий модуль абонента), имеющего формат 1 В-1. В этом случае возможными режимами управления оконечного устройства, содержащего два устройства считывания карточек с ИС,являются:если карточка ИМА вставлена в обычное устройство считывания, а в дополнительное устройство считывания 113-1 карточка не вставлена, оконечное устройство типа СЗМ управляет только карточкой ИМА обычного устройства СЧИТЬТВЗНИЯ;если загружены две карточки ИМА, т.е. карточка ИМА обыкновенного устройства считывания и карточка ИМА дополнительного устройства считывания 113-1, оконечное устройство СЭМ управляет карточкой ИМА только дополнительного устройства считывания 113-1;если обычное устройство считывания не загружено, а загружено только дополнительное устройство считывания 113-1, оконечное устройство СЗМ управляет карточкой ИЪ/[А дополнительного устройства считывания 1 В-1;если обычное устройство считывания загружено, а в дополнительное устройство считЬ 1 вания загружена предварительно оплаченная карточка, оконечное устройство СЗМ управляет карточкой ИМА обычного устройства счить 1 вания; оплата осуществляется с помощью предварительно оплаченной карточки, вставленной в дополнительное устройство считывания.Дополнительное устройство считывания оконечного устройства также может вьшолнять следующие функции:оно обеспечивает возможность введения и изъятия карточки с ИС автоматически и просто(не удаляя никакую механическую часть оконечного устройства);оно предотвращает перемещение карточки во время телефонного разговора, за исключением случая использованного Кредита, посколькудолжна обеспечиваться возможность замены Карточки;оно автоматически обнаруживает возможные внешние подключения карточки, прервавщей работу.Снабженное дополнительным устройством считывания оконечное устройство отображает остаточный кредит предварительно оплаченной карточки в следующих случаях:когда оконечное устройство находится в состоянии ожидания, и пользователь осуществляет набор на клавиатуре с целью его запроса;во время оплаченного телефонного вызова(выполняемого с оконечного устройства, снабЖСННОГО ДОПОЛНИТСЛЬНЪТМ УСТРОЙСТВОМ СЧИТЬ 1 вания).Дополнительное устройство считывания оконечного устройства также может выполнять следующие процедуры управления (помимо обычных стандартных сетевых процедур):проверку достоверности карточки и ИС;УМСНЬШСНИЯ КрСДИТНЬТХ СДИНИЦ С карточки с ИС во время разговора;замену карточки с ИС, которая исчерпала свой кредит.Описание практической реализации изобретения не должно интерпретироваться в сторону ограничения. Возможны разнообразные варианты реализации, в которых используется дополнительное устройство считывания предварительно оплаченных карточек с ИС для обесПСЧСНИЯ ОПТШИЗЛЬНЬТХ фУНКЦИОНЗЛЬНЬТХ ВОЗможностей оконечного устройства.Оно также может использоваться в телефонной сети общего пользования на паромах,где оконечные устройства включены в сеть с централизованным управлением, в которой оконечное устройство действует после введения карточки ШЛА, позволяющей идентифицировать пользователя.Кроме того, в оконечных устройствах таКОГО типа, ПОДСОСДИНСННЬТХ В ССТЬ, ИСПОЛЬЗОВЗние двойного устройства считывания для управления предварительно оплаченных карточек с ИС приводит к увеличению объема услуг, связанного с самим оконечным устройством.Оконечное устройство подвижного радиотелефонного аппарата ОЗМ, содержащее основное и дополнительное считывающее устройство для управления карточками с ИС стандартного формата, которое является вторым устройством считывания, имеющим стандартный формат для оконечного устройства ОЗМ-трша, и которое пригодно для приема и управления предварительно оплаченной карточкой с ИС, на которой хранится имеющийся кредит, используемый для удобства пользования телефоном, и включающее средство оплаты карточкой с ИС для службы подвижного радиотелефона, отличающеесятем, что в оконечных устройствах СЭМ-типа также имеется дополнительное устройство считывания для считывания карточек ИМА формата 113-1 со следующими возможными режимами работы двух устройств считывания- если карточка ИМА загружена в обычное устройство считывания, а в дополнительное устройство считывания 113-1 карточка не вставлена, оконечное устройство СЭМ туша работает с карточкой ИЪ/[А обычного устройства СЧИТЬ 1 вания,- если карточка ИМА загружена в обычное устройство считывания, а вторая карточка ИМА загружена в дополнительное устройство считЬ 1 вания 113-1, оконечное устройство СЭМ управляет карточкой ИЪ/[А только дополнительного устройства считывания 113-1, 000297- если карточка ИМА не загружена в обычное устройство считывания, а загружено только дополнительное устройство считывания 113-1, оконечное устройство СЭМ управляет карточкой ИМА дополнительного устройства считывания 113-1,- если карточка ИМА загружена в обычное устройство считывания, а в дополнительное устройство считывания загружена предварительно оплаченная карточка, оконечное устройство СЭМ работает с карточкой ИМА обычного устройства считывания, оплата осуществляется с помощью предварительно оплаченной карточки, вставленной в дополнительное устройство СЧИТЫВЗНИЯ.
