Сайдинг, способ облицовки стен здания и здание

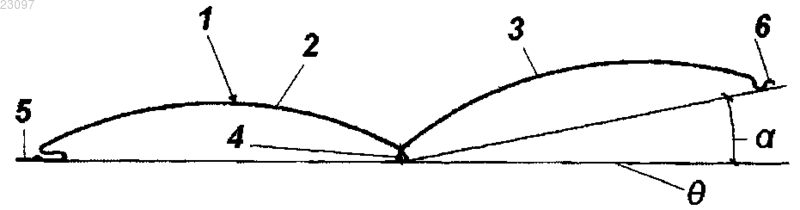

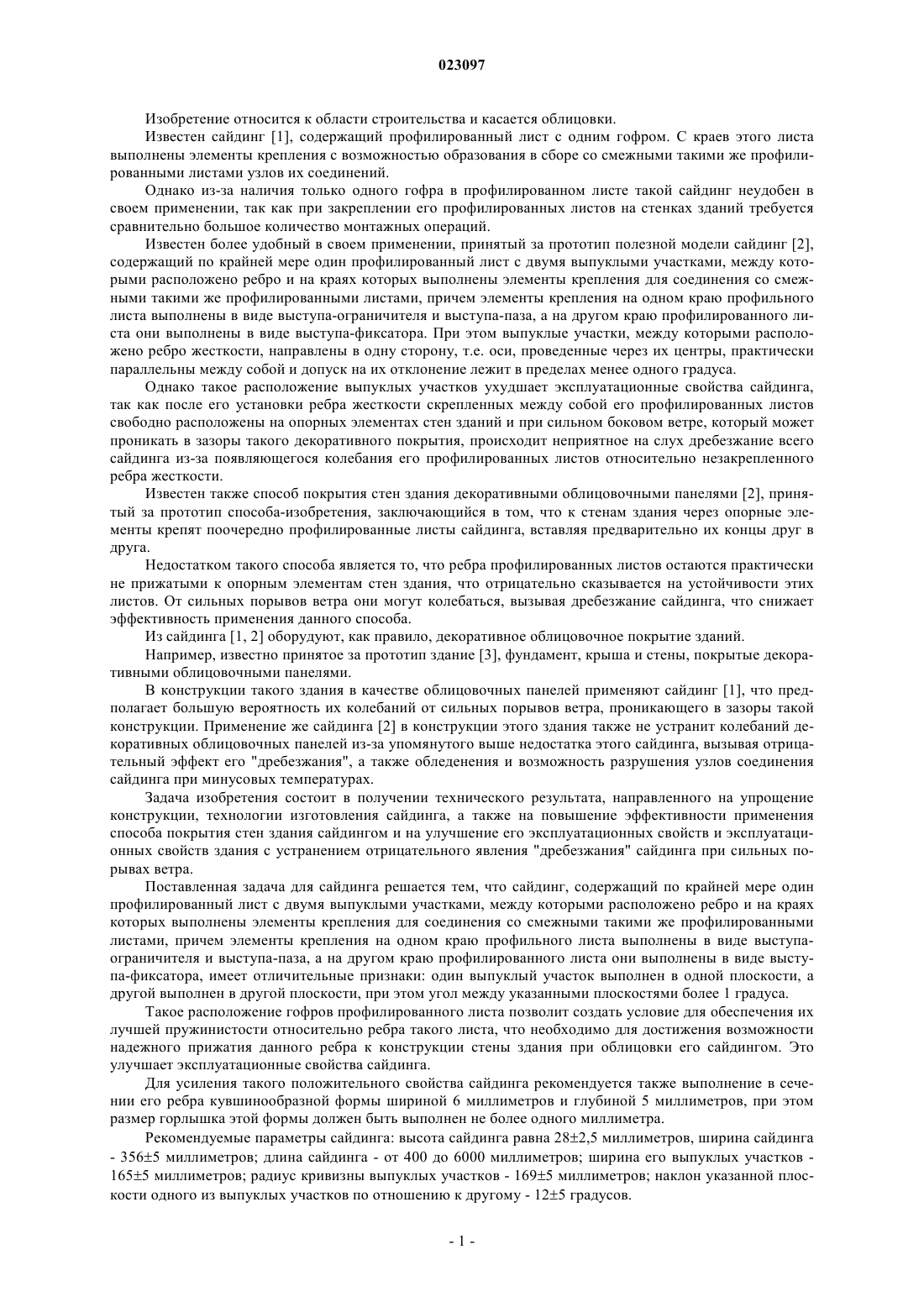

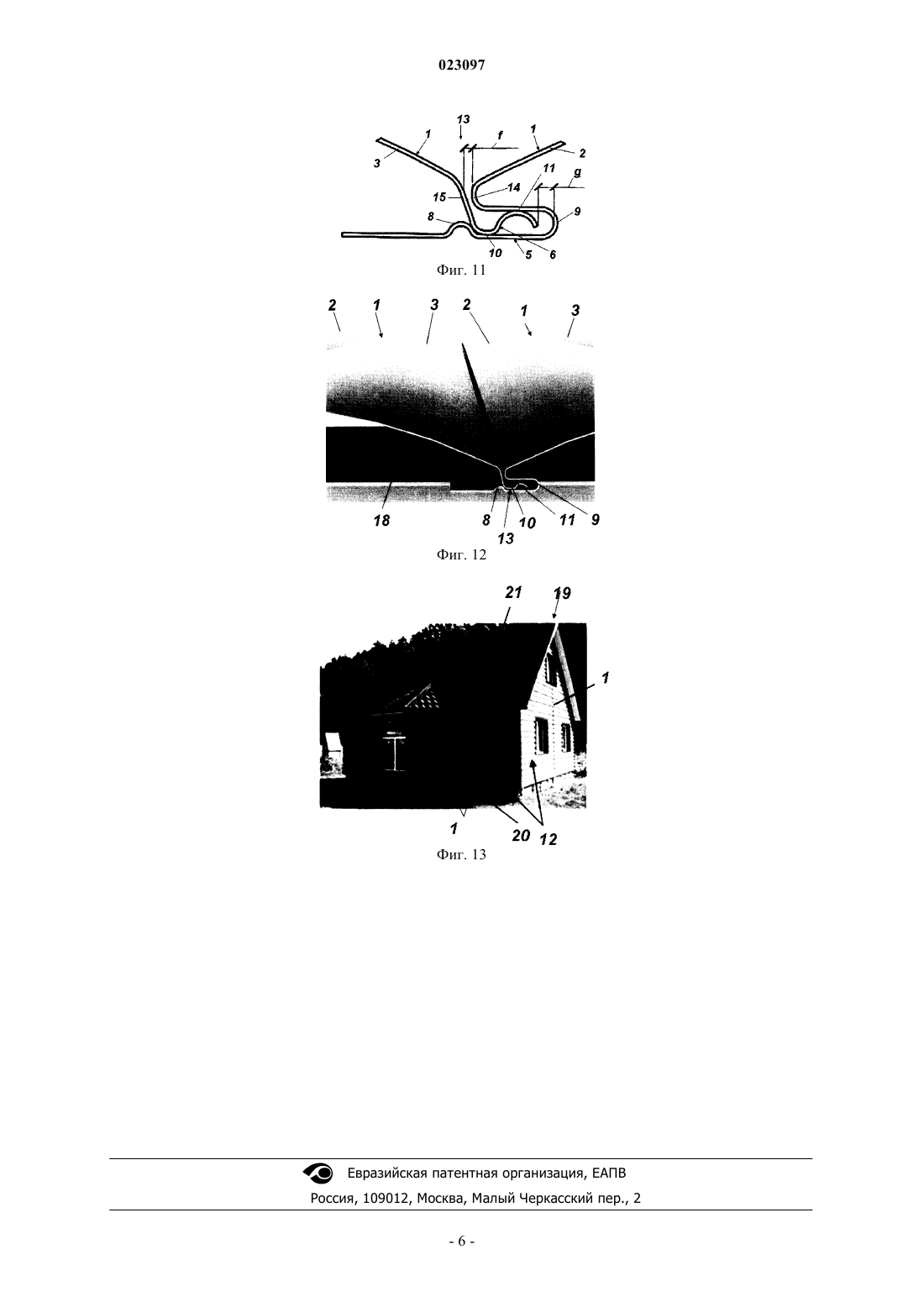

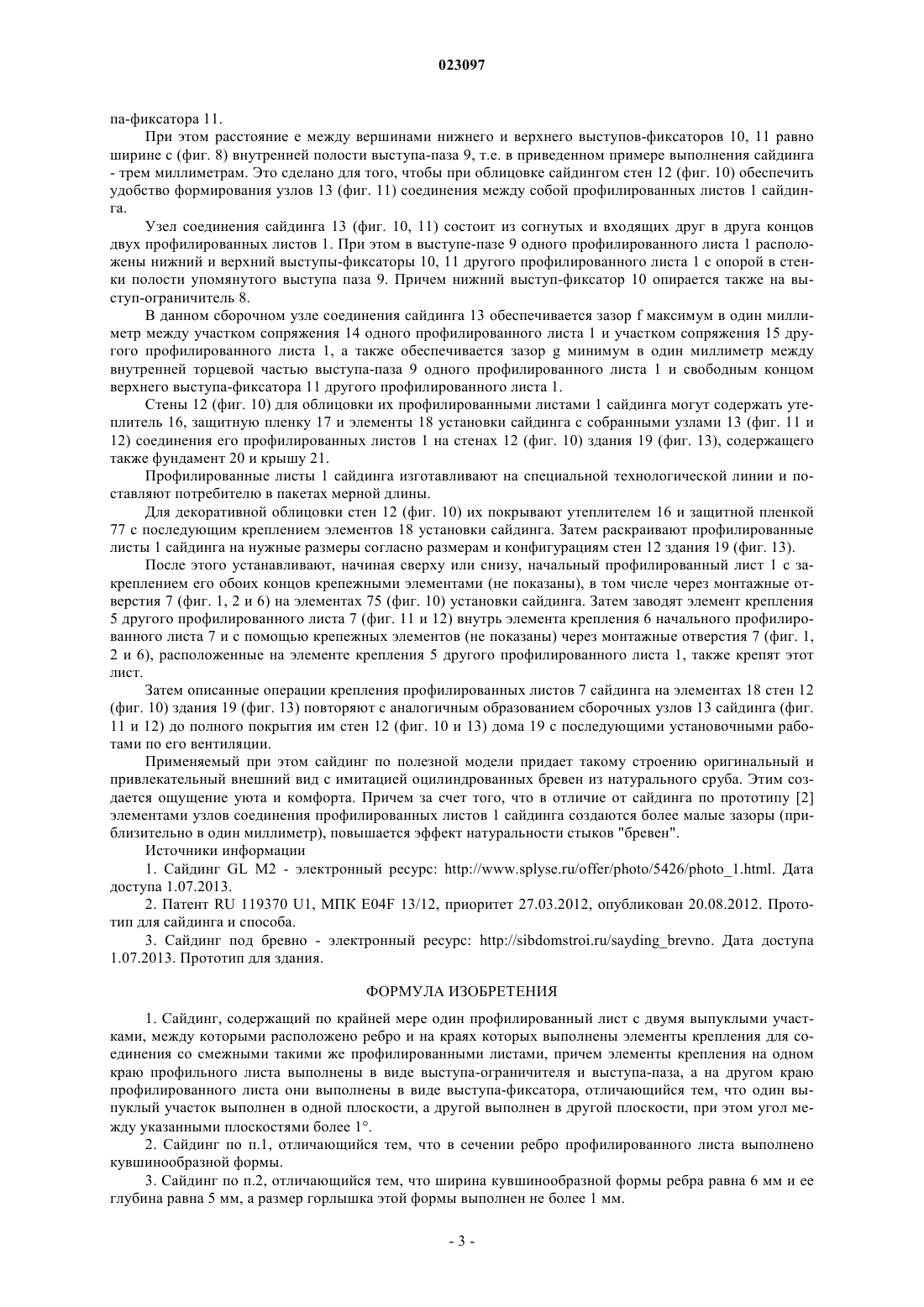

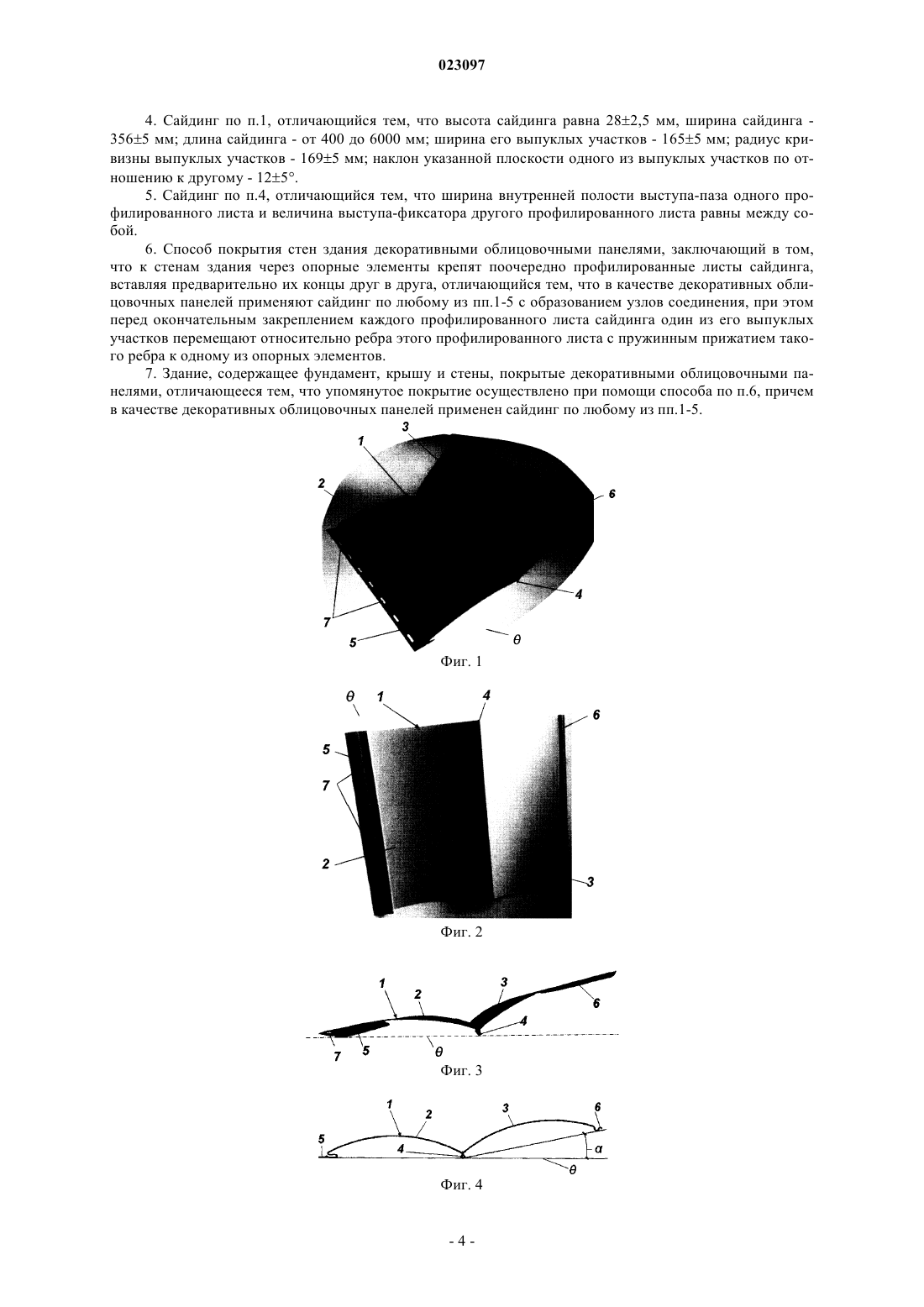

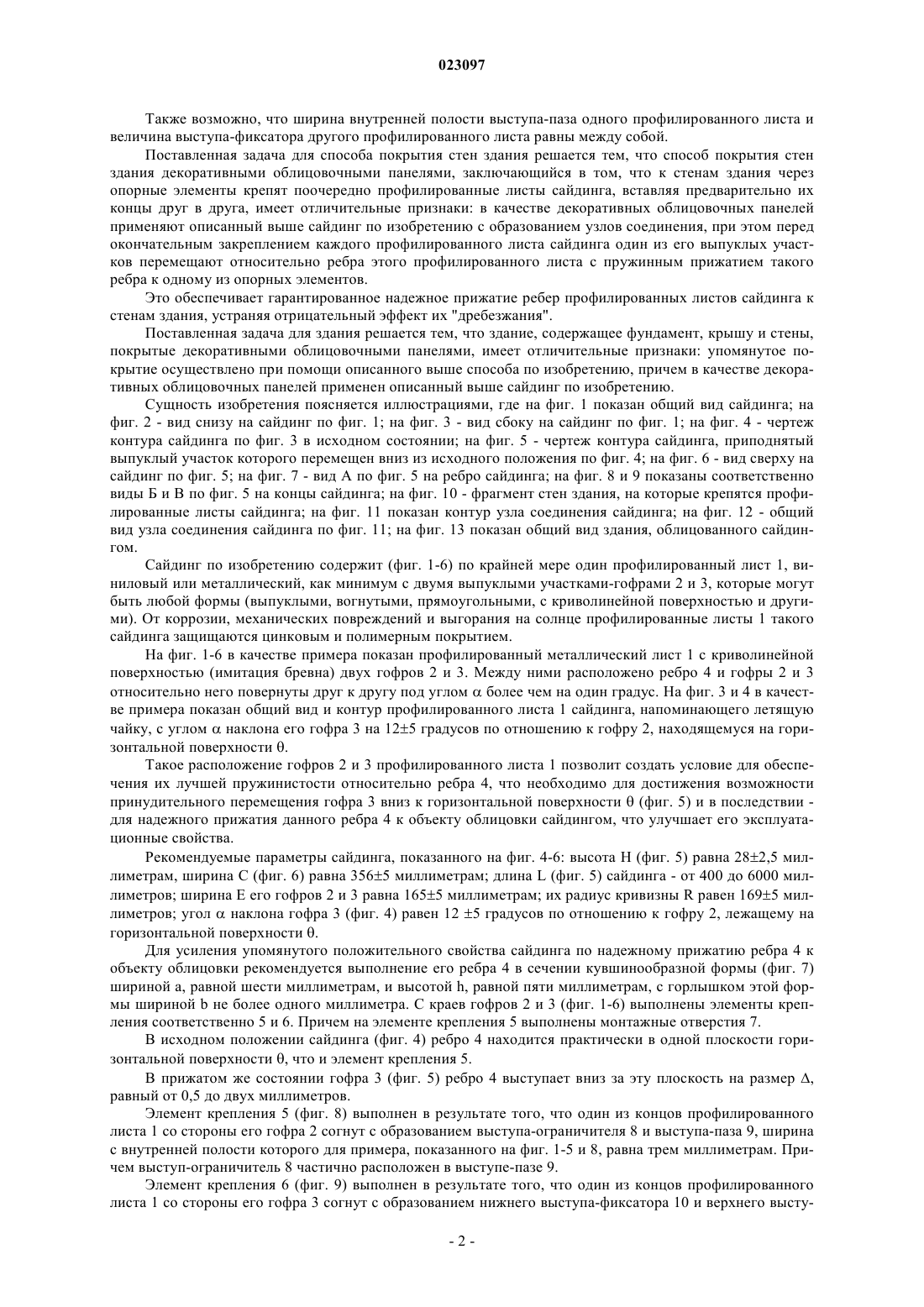

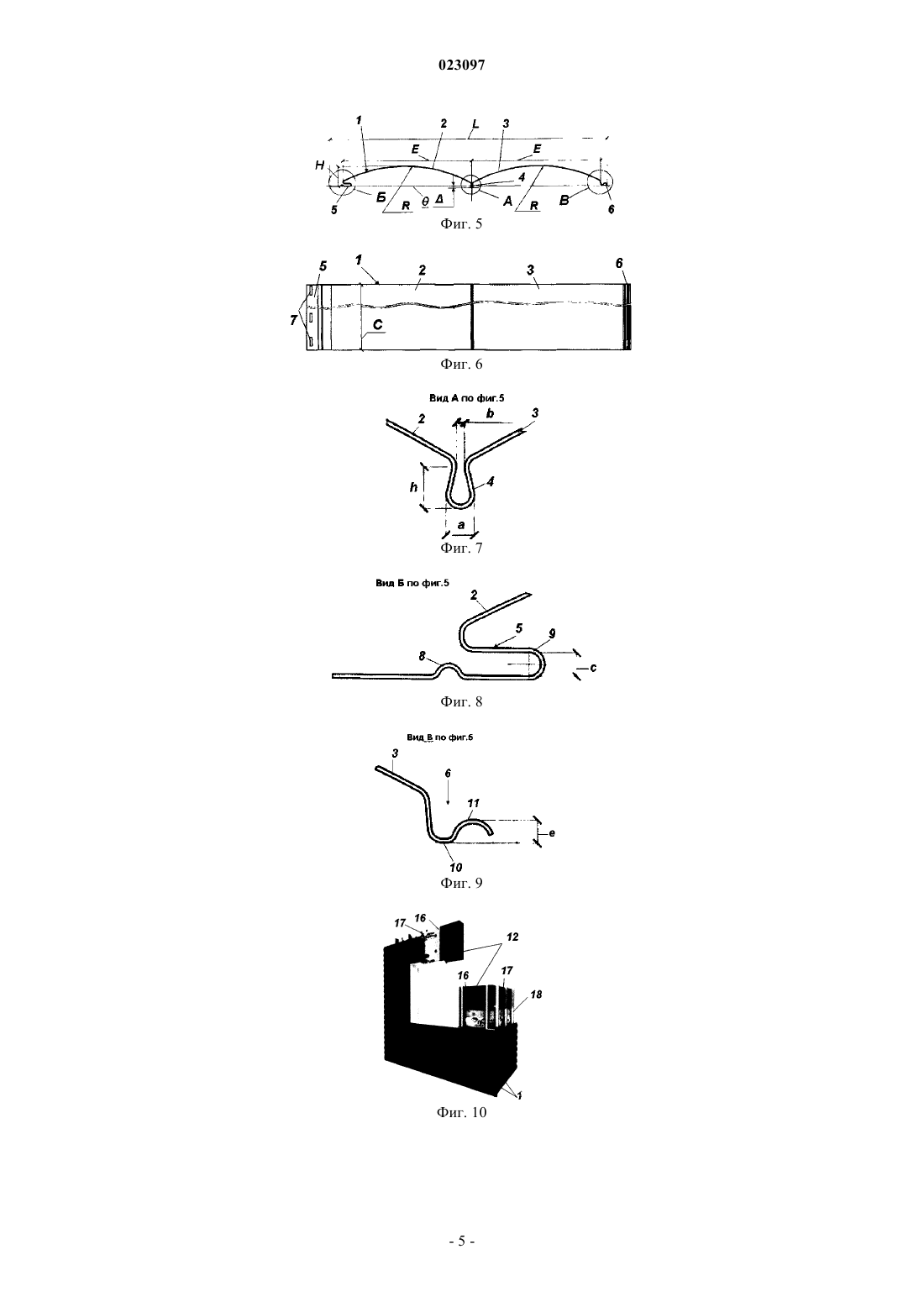

САЙДИНГ, СПОСОБ ОБЛИЦОВКИ СТЕН ЗДАНИЯ И ЗДАНИЕ Изобретение относится к области строительства. Задача - упрощение конструкции, технологии изготовления сайдинга и сборки узла его соединения, а также улучшение их эксплуатационных свойств, повышение эффективности применения способа покрытия стен здания сайдингом с помощью узлов его соединений и улучшение эксплуатационных свойств здания после их применения с устранением отрицательного явления "дребезжания" сайдинга при сильных порывах ветра. Сайдинг содержит профилированный лист 1 (или листы) как минимум c двумя гофрами 2, 3, между которыми расположено ребро 4. С их краев выполнены элементы крепления 5,6 с возможностью образования в сборе со смежными такими же профилированными листами узлов соединений сайдинга. При этом гофры повернуты друг к другу под углом более чем на один градус. В сечении ребро профилированного листа выполнено кувшинообразной формы с шириной в шесть и глубиной пять миллиметров. Горлышко этой формы выполнено не более одного миллиметра. Рекомендуются также параметры сайдинга. Узел соединения сайдинга состоит из согнутых и входящих друг в друга концов двух профилированных листов,причем конец одного из них согнут с образованием выступа-ограничителя и выступа-паза, в котором расположен конец другого профилированного листа, согнутого с образованием выступафиксатора, опирающегося на упомянутый выступ-ограничитель, который частично расположен в выступе-пазе, а конец профилированного листа с выступом-фиксатором дополнительно согнут с образованием дополнительного выступа-фиксатора, опирающегося на внутреннюю стенку выступа-паза. Ширина внутренней полости выступа-паза одного профилированного листа и расстояние между вершинами выступа-фиксатора и дополнительного выступа фиксатора другого профилированного листа равны между собой. Перед окончательным закреплением каждого профилированного листа сайдинга на здании одни из их гофров перемещают относительно их ребер, которые прижимают к опорным элементам здания. Якубов Сергей Александрович (RU) Изобретение относится к области строительства и касается облицовки. Известен сайдинг [1], содержащий профилированный лист с одним гофром. С краев этого листа выполнены элементы крепления с возможностью образования в сборе со смежными такими же профилированными листами узлов их соединений. Однако из-за наличия только одного гофра в профилированном листе такой сайдинг неудобен в своем применении, так как при закреплении его профилированных листов на стенках зданий требуется сравнительно большое количество монтажных операций. Известен более удобный в своем применении, принятый за прототип полезной модели сайдинг [2],содержащий по крайней мере один профилированный лист с двумя выпуклыми участками, между которыми расположено ребро и на краях которых выполнены элементы крепления для соединения со смежными такими же профилированными листами, причем элементы крепления на одном краю профильного листа выполнены в виде выступа-ограничителя и выступа-паза, а на другом краю профилированного листа они выполнены в виде выступа-фиксатора. При этом выпуклые участки, между которыми расположено ребро жесткости, направлены в одну сторону, т.е. оси, проведенные через их центры, практически параллельны между собой и допуск на их отклонение лежит в пределах менее одного градуса. Однако такое расположение выпуклых участков ухудшает эксплуатационные свойства сайдинга,так как после его установки ребра жесткости скрепленных между собой его профилированных листов свободно расположены на опорных элементах стен зданий и при сильном боковом ветре, который может проникать в зазоры такого декоративного покрытия, происходит неприятное на слух дребезжание всего сайдинга из-за появляющегося колебания его профилированных листов относительно незакрепленного ребра жесткости. Известен также способ покрытия стен здания декоративными облицовочными панелями [2], принятый за прототип способа-изобретения, заключающийся в том, что к стенам здания через опорные элементы крепят поочередно профилированные листы сайдинга, вставляя предварительно их концы друг в друга. Недостатком такого способа является то, что ребра профилированных листов остаются практически не прижатыми к опорным элементам стен здания, что отрицательно сказывается на устойчивости этих листов. От сильных порывов ветра они могут колебаться, вызывая дребезжание сайдинга, что снижает эффективность применения данного способа. Из сайдинга [1, 2] оборудуют, как правило, декоративное облицовочное покрытие зданий. Например, известно принятое за прототип здание [3], фундамент, крыша и стены, покрытые декоративными облицовочными панелями. В конструкции такого здания в качестве облицовочных панелей применяют сайдинг [1], что предполагает большую вероятность их колебаний от сильных порывов ветра, проникающего в зазоры такой конструкции. Применение же сайдинга [2] в конструкции этого здания также не устранит колебаний декоративных облицовочных панелей из-за упомянутого выше недостатка этого сайдинга, вызывая отрицательный эффект его "дребезжания", а также обледенения и возможность разрушения узлов соединения сайдинга при минусовых температурах. Задача изобретения состоит в получении технического результата, направленного на упрощение конструкции, технологии изготовления сайдинга, а также на повышение эффективности применения способа покрытия стен здания сайдингом и на улучшение его эксплуатационных свойств и эксплуатационных свойств здания с устранением отрицательного явления "дребезжания" сайдинга при сильных порывах ветра. Поставленная задача для сайдинга решается тем, что сайдинг, содержащий по крайней мере один профилированный лист с двумя выпуклыми участками, между которыми расположено ребро и на краях которых выполнены элементы крепления для соединения со смежными такими же профилированными листами, причем элементы крепления на одном краю профильного листа выполнены в виде выступаограничителя и выступа-паза, а на другом краю профилированного листа они выполнены в виде выступа-фиксатора, имеет отличительные признаки: один выпуклый участок выполнен в одной плоскости, а другой выполнен в другой плоскости, при этом угол между указанными плоскостями более 1 градуса. Такое расположение гофров профилированного листа позволит создать условие для обеспечения их лучшей пружинистости относительно ребра такого листа, что необходимо для достижения возможности надежного прижатия данного ребра к конструкции стены здания при облицовки его сайдингом. Это улучшает эксплуатационные свойства сайдинга. Для усиления такого положительного свойства сайдинга рекомендуется также выполнение в сечении его ребра кувшинообразной формы шириной 6 миллиметров и глубиной 5 миллиметров, при этом размер горлышка этой формы должен быть выполнен не более одного миллиметра. Рекомендуемые параметры сайдинга: высота сайдинга равна 282,5 миллиметров, ширина сайдинга- 3565 миллиметров; длина сайдинга - от 400 до 6000 миллиметров; ширина его выпуклых участков 1655 миллиметров; радиус кривизны выпуклых участков - 1695 миллиметров; наклон указанной плоскости одного из выпуклых участков по отношению к другому - 125 градусов. Также возможно, что ширина внутренней полости выступа-паза одного профилированного листа и величина выступа-фиксатора другого профилированного листа равны между собой. Поставленная задача для способа покрытия стен здания решается тем, что способ покрытия стен здания декоративными облицовочными панелями, заключающийся в том, что к стенам здания через опорные элементы крепят поочередно профилированные листы сайдинга, вставляя предварительно их концы друг в друга, имеет отличительные признаки: в качестве декоративных облицовочных панелей применяют описанный выше сайдинг по изобретению с образованием узлов соединения, при этом перед окончательным закреплением каждого профилированного листа сайдинга один из его выпуклых участков перемещают относительно ребра этого профилированного листа с пружинным прижатием такого ребра к одному из опорных элементов. Это обеспечивает гарантированное надежное прижатие ребер профилированных листов сайдинга к стенам здания, устраняя отрицательный эффект их "дребезжания". Поставленная задача для здания решается тем, что здание, содержащее фундамент, крышу и стены,покрытые декоративными облицовочными панелями, имеет отличительные признаки: упомянутое покрытие осуществлено при помощи описанного выше способа по изобретению, причем в качестве декоративных облицовочных панелей применен описанный выше сайдинг по изобретению. Сущность изобретения поясняется иллюстрациями, где на фиг. 1 показан общий вид сайдинга; на фиг. 2 - вид снизу на сайдинг по фиг. 1; на фиг. 3 - вид сбоку на сайдинг по фиг. 1; на фиг. 4 - чертеж контура сайдинга по фиг. 3 в исходном состоянии; на фиг. 5 - чертеж контура сайдинга, приподнятый выпуклый участок которого перемещен вниз из исходного положения по фиг. 4; на фиг. 6 - вид сверху на сайдинг по фиг. 5; на фиг. 7 - вид А по фиг. 5 на ребро сайдинга; на фиг. 8 и 9 показаны соответственно виды Б и В по фиг. 5 на концы сайдинга; на фиг. 10 - фрагмент стен здания, на которые крепятся профилированные листы сайдинга; на фиг. 11 показан контур узла соединения сайдинга; на фиг. 12 - общий вид узла соединения сайдинга по фиг. 11; на фиг. 13 показан общий вид здания, облицованного сайдингом. Сайдинг по изобретению содержит (фиг. 1-6) по крайней мере один профилированный лист 1, виниловый или металлический, как минимум с двумя выпуклыми участками-гофрами 2 и 3, которые могут быть любой формы (выпуклыми, вогнутыми, прямоугольными, с криволинейной поверхностью и другими). От коррозии, механических повреждений и выгорания на солнце профилированные листы 1 такого сайдинга защищаются цинковым и полимерным покрытием. На фиг. 1-6 в качестве примера показан профилированный металлический лист 1 с криволинейной поверхностью (имитация бревна) двух гофров 2 и 3. Между ними расположено ребро 4 и гофры 2 и 3 относительно него повернуты друг к другу под угломболее чем на один градус. На фиг. 3 и 4 в качестве примера показан общий вид и контур профилированного листа 1 сайдинга, напоминающего летящую чайку, с угломнаклона его гофра 3 на 125 градусов по отношению к гофру 2, находящемуся на горизонтальной поверхности . Такое расположение гофров 2 и 3 профилированного листа 1 позволит создать условие для обеспечения их лучшей пружинистости относительно ребра 4, что необходимо для достижения возможности принудительного перемещения гофра 3 вниз к горизонтальной поверхности(фиг. 5) и в последствии для надежного прижатия данного ребра 4 к объекту облицовки сайдингом, что улучшает его эксплуатационные свойства. Рекомендуемые параметры сайдинга, показанного на фиг. 4-6: высота Н (фиг. 5) равна 282,5 миллиметрам, ширина С (фиг. 6) равна 3565 миллиметрам; длина L (фиг. 5) сайдинга - от 400 до 6000 миллиметров; ширина Е его гофров 2 и 3 равна 1655 миллиметрам; их радиус кривизны R равен 1695 миллиметров; уголнаклона гофра 3 (фиг. 4) равен 12 5 градусов по отношению к гофру 2, лежащему на горизонтальной поверхности . Для усиления упомянутого положительного свойства сайдинга по надежному прижатию ребра 4 к объекту облицовки рекомендуется выполнение его ребра 4 в сечении кувшинообразной формы (фиг. 7) шириной а, равной шести миллиметрам, и высотой h, равной пяти миллиметрам, с горлышком этой формы шириной b не более одного миллиметра. С краев гофров 2 и 3 (фиг. 1-6) выполнены элементы крепления соответственно 5 и 6. Причем на элементе крепления 5 выполнены монтажные отверстия 7. В исходном положении сайдинга (фиг. 4) ребро 4 находится практически в одной плоскости горизонтальной поверхности , что и элемент крепления 5. В прижатом же состоянии гофра 3 (фиг. 5) ребро 4 выступает вниз за эту плоскость на размер ,равный от 0,5 до двух миллиметров. Элемент крепления 5 (фиг. 8) выполнен в результате того, что один из концов профилированного листа 1 со стороны его гофра 2 согнут с образованием выступа-ограничителя 8 и выступа-паза 9, ширина с внутренней полости которого для примера, показанного на фиг. 1-5 и 8, равна трем миллиметрам. Причем выступ-ограничитель 8 частично расположен в выступе-пазе 9. Элемент крепления 6 (фиг. 9) выполнен в результате того, что один из концов профилированного листа 1 со стороны его гофра 3 согнут с образованием нижнего выступа-фиксатора 10 и верхнего высту-2 023097 па-фиксатора 11. При этом расстояние е между вершинами нижнего и верхнего выступов-фиксаторов 10, 11 равно ширине с (фиг. 8) внутренней полости выступа-паза 9, т.е. в приведенном примере выполнения сайдинга- трем миллиметрам. Это сделано для того, чтобы при облицовке сайдингом стен 12 (фиг. 10) обеспечить удобство формирования узлов 13 (фиг. 11) соединения между собой профилированных листов 1 сайдинга. Узел соединения сайдинга 13 (фиг. 10, 11) состоит из согнутых и входящих друг в друга концов двух профилированных листов 1. При этом в выступе-пазе 9 одного профилированного листа 1 расположены нижний и верхний выступы-фиксаторы 10, 11 другого профилированного листа 1 с опорой в стенки полости упомянутого выступа паза 9. Причем нижний выступ-фиксатор 10 опирается также на выступ-ограничитель 8. В данном сборочном узле соединения сайдинга 13 обеспечивается зазор f максимум в один миллиметр между участком сопряжения 14 одного профилированного листа 1 и участком сопряжения 15 другого профилированного листа 1, а также обеспечивается зазор g минимум в один миллиметр между внутренней торцевой частью выступа-паза 9 одного профилированного листа 1 и свободным концом верхнего выступа-фиксатора 11 другого профилированного листа 1. Стены 12 (фиг. 10) для облицовки их профилированными листами 1 сайдинга могут содержать утеплитель 16, защитную пленку 17 и элементы 18 установки сайдинга с собранными узлами 13 (фиг. 11 и 12) соединения его профилированных листов 1 на стенах 12 (фиг. 10) здания 19 (фиг. 13), содержащего также фундамент 20 и крышу 21. Профилированные листы 1 сайдинга изготавливают на специальной технологической линии и поставляют потребителю в пакетах мерной длины. Для декоративной облицовки стен 12 (фиг. 10) их покрывают утеплителем 16 и защитной пленкой 77 с последующим креплением элементов 18 установки сайдинга. Затем раскраивают профилированные листы 1 сайдинга на нужные размеры согласно размерам и конфигурациям стен 12 здания 19 (фиг. 13). После этого устанавливают, начиная сверху или снизу, начальный профилированный лист 1 с закреплением его обоих концов крепежными элементами (не показаны), в том числе через монтажные отверстия 7 (фиг. 1, 2 и 6) на элементах 75 (фиг. 10) установки сайдинга. Затем заводят элемент крепления 5 другого профилированного листа 7 (фиг. 11 и 12) внутрь элемента крепления 6 начального профилированного листа 7 и с помощью крепежных элементов (не показаны) через монтажные отверстия 7 (фиг. 1,2 и 6), расположенные на элементе крепления 5 другого профилированного листа 1, также крепят этот лист. Затем описанные операции крепления профилированных листов 7 сайдинга на элементах 18 стен 12(фиг. 10) здания 19 (фиг. 13) повторяют с аналогичным образованием сборочных узлов 13 сайдинга (фиг. 11 и 12) до полного покрытия им стен 12 (фиг. 10 и 13) дома 19 с последующими установочными работами по его вентиляции. Применяемый при этом сайдинг по полезной модели придает такому строению оригинальный и привлекательный внешний вид с имитацией оцилиндрованных бревен из натурального сруба. Этим создается ощущение уюта и комфорта. Причем за счет того, что в отличие от сайдинга по прототипу [2] элементами узлов соединения профилированных листов 1 сайдинга создаются более малые зазоры (приблизительно в один миллиметр), повышается эффект натуральности стыков "бревен". Источники информации 1. Сайдинг GL M2 - электронный ресурс: http://www.splyse.ru/offer/photo/5426/photo1.html. Дата доступа 1.07.2013. 2. Патент RU 119370 U1, МПК E04F 13/12, приоритет 27.03.2012, опубликован 20.08.2012. Прототип для сайдинга и способа. 3. Сайдинг под бревно - электронный ресурс: http://sibdomstroi.ru/saydingbrevno. Дата доступа 1.07.2013. Прототип для здания. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сайдинг, содержащий по крайней мере один профилированный лист с двумя выпуклыми участками, между которыми расположено ребро и на краях которых выполнены элементы крепления для соединения со смежными такими же профилированными листами, причем элементы крепления на одном краю профильного листа выполнены в виде выступа-ограничителя и выступа-паза, а на другом краю профилированного листа они выполнены в виде выступа-фиксатора, отличающийся тем, что один выпуклый участок выполнен в одной плоскости, а другой выполнен в другой плоскости, при этом угол между указанными плоскостями более 1. 2. Сайдинг по п.1, отличающийся тем, что в сечении ребро профилированного листа выполнено кувшинообразной формы. 3. Сайдинг по п.2, отличающийся тем, что ширина кувшинообразной формы ребра равна 6 мм и ее глубина равна 5 мм, а размер горлышка этой формы выполнен не более 1 мм. 4. Сайдинг по п.1, отличающийся тем, что высота сайдинга равна 282,5 мм, ширина сайдинга 3565 мм; длина сайдинга - от 400 до 6000 мм; ширина его выпуклых участков - 1655 мм; радиус кривизны выпуклых участков - 1695 мм; наклон указанной плоскости одного из выпуклых участков по отношению к другому - 125. 5. Сайдинг по п.4, отличающийся тем, что ширина внутренней полости выступа-паза одного профилированного листа и величина выступа-фиксатора другого профилированного листа равны между собой. 6. Способ покрытия стен здания декоративными облицовочными панелями, заключающий в том,что к стенам здания через опорные элементы крепят поочередно профилированные листы сайдинга,вставляя предварительно их концы друг в друга, отличающийся тем, что в качестве декоративных облицовочных панелей применяют сайдинг по любому из пп.1-5 с образованием узлов соединения, при этом перед окончательным закреплением каждого профилированного листа сайдинга один из его выпуклых участков перемещают относительно ребра этого профилированного листа с пружинным прижатием такого ребра к одному из опорных элементов. 7. Здание, содержащее фундамент, крышу и стены, покрытые декоративными облицовочными панелями, отличающееся тем, что упомянутое покрытие осуществлено при помощи способа по п.6, причем в качестве декоративных облицовочных панелей применен сайдинг по любому из пп.1-5.
