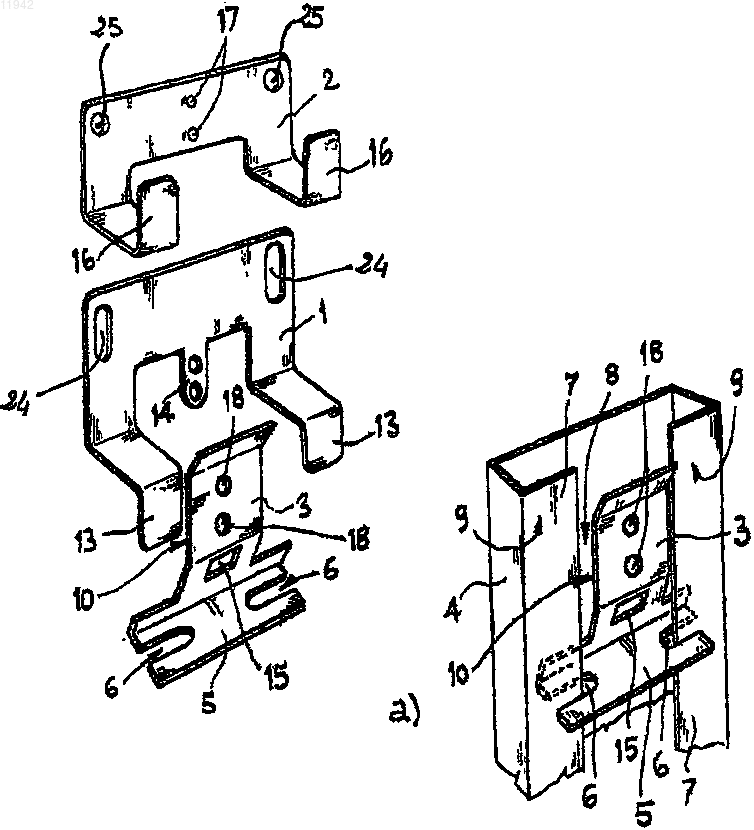

Многоэлементное крепление для облицовки вентилируемых стен

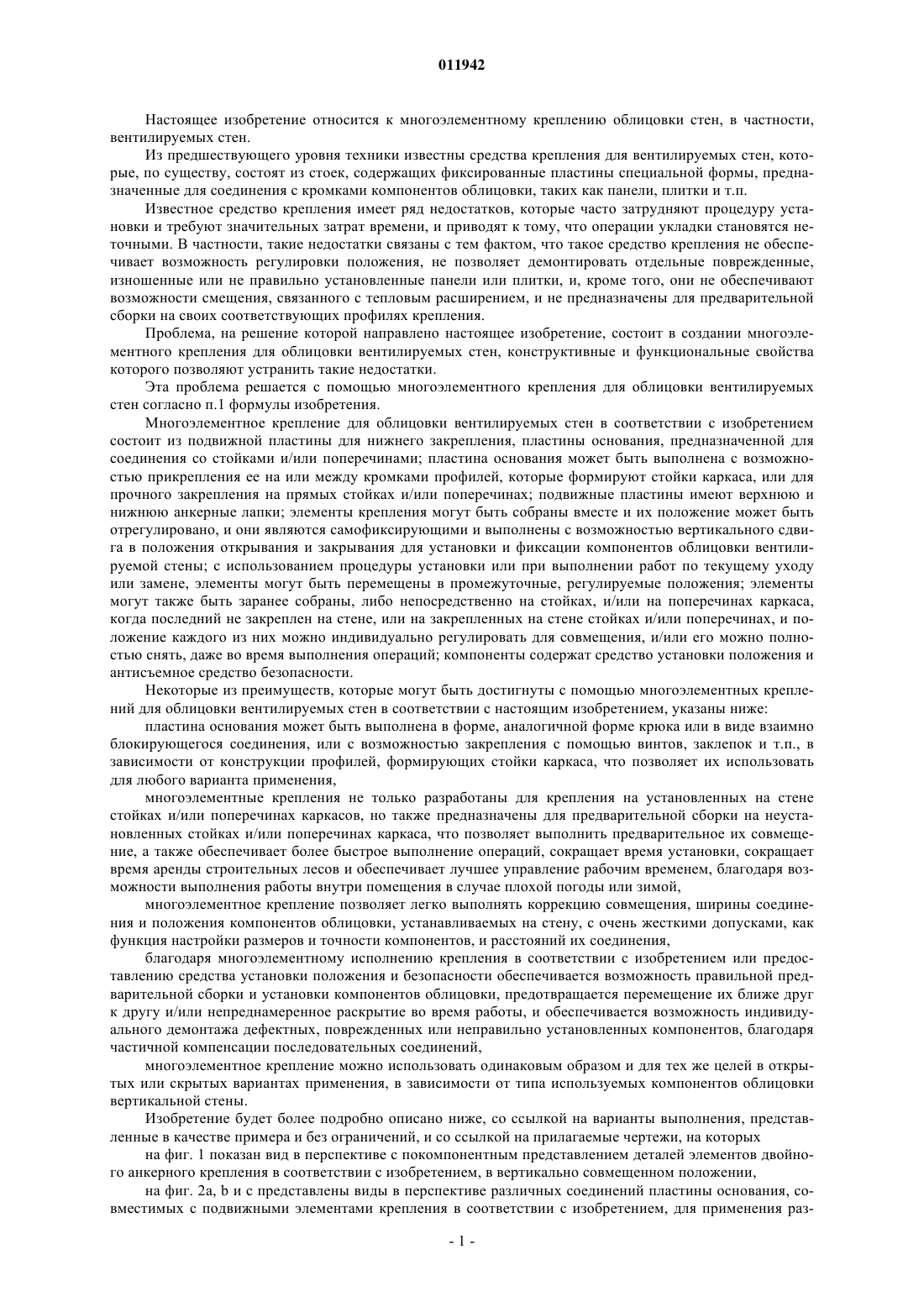

011942 Настоящее изобретение относится к многоэлементному креплению облицовки стен, в частности,вентилируемых стен. Из предшествующего уровня техники известны средства крепления для вентилируемых стен, которые, по существу, состоят из стоек, содержащих фиксированные пластины специальной формы, предназначенные для соединения с кромками компонентов облицовки, таких как панели, плитки и т.п. Известное средство крепления имеет ряд недостатков, которые часто затрудняют процедуру установки и требуют значительных затрат времени, и приводят к тому, что операции укладки становятся неточными. В частности, такие недостатки связаны с тем фактом, что такое средство крепления не обеспечивает возможность регулировки положения, не позволяет демонтировать отдельные поврежденные,изношенные или не правильно установленные панели или плитки, и, кроме того, они не обеспечивают возможности смещения, связанного с тепловым расширением, и не предназначены для предварительной сборки на своих соответствующих профилях крепления. Проблема, на решение которой направлено настоящее изобретение, состоит в создании многоэлементного крепления для облицовки вентилируемых стен, конструктивные и функциональные свойства которого позволяют устранить такие недостатки. Эта проблема решается с помощью многоэлементного крепления для облицовки вентилируемых стен согласно п.1 формулы изобретения. Многоэлементное крепление для облицовки вентилируемых стен в соответствии с изобретением состоит из подвижной пластины для нижнего закрепления, пластины основания, предназначенной для соединения со стойками и/или поперечинами; пластина основания может быть выполнена с возможностью прикрепления ее на или между кромками профилей, которые формируют стойки каркаса, или для прочного закрепления на прямых стойках и/или поперечинах; подвижные пластины имеют верхнюю и нижнюю анкерные лапки; элементы крепления могут быть собраны вместе и их положение может быть отрегулировано, и они являются самофиксирующими и выполнены с возможностью вертикального сдвига в положения открывания и закрывания для установки и фиксации компонентов облицовки вентилируемой стены; с использованием процедуры установки или при выполнении работ по текущему уходу или замене, элементы могут быть перемещены в промежуточные, регулируемые положения; элементы могут также быть заранее собраны, либо непосредственно на стойках, и/или на поперечинах каркаса,когда последний не закреплен на стене, или на закрепленных на стене стойках и/или поперечинах, и положение каждого из них можно индивидуально регулировать для совмещения, и/или его можно полностью снять, даже во время выполнения операций; компоненты содержат средство установки положения и антисъемное средство безопасности. Некоторые из преимуществ, которые могут быть достигнуты с помощью многоэлементных креплений для облицовки вентилируемых стен в соответствии с настоящим изобретением, указаны ниже: пластина основания может быть выполнена в форме, аналогичной форме крюка или в виде взаимно блокирующегося соединения, или с возможностью закрепления с помощью винтов, заклепок и т.п., в зависимости от конструкции профилей, формирующих стойки каркаса, что позволяет их использовать для любого варианта применения,многоэлементные крепления не только разработаны для крепления на установленных на стене стойках и/или поперечинах каркасов, но также предназначены для предварительной сборки на неустановленных стойках и/или поперечинах каркаса, что позволяет выполнить предварительное их совмещение, а также обеспечивает более быстрое выполнение операций, сокращает время установки, сокращает время аренды строительных лесов и обеспечивает лучшее управление рабочим временем, благодаря возможности выполнения работы внутри помещения в случае плохой погоды или зимой,многоэлементное крепление позволяет легко выполнять коррекцию совмещения, ширины соединения и положения компонентов облицовки, устанавливаемых на стену, с очень жесткими допусками, как функция настройки размеров и точности компонентов, и расстояний их соединения,благодаря многоэлементному исполнению крепления в соответствии с изобретением или предоставлению средства установки положения и безопасности обеспечивается возможность правильной предварительной сборки и установки компонентов облицовки, предотвращается перемещение их ближе друг к другу и/или непреднамеренное раскрытие во время работы, и обеспечивается возможность индивидуального демонтажа дефектных, поврежденных или неправильно установленных компонентов, благодаря частичной компенсации последовательных соединений,многоэлементное крепление можно использовать одинаковым образом и для тех же целей в открытых или скрытых вариантах применения, в зависимости от типа используемых компонентов облицовки вертикальной стены. Изобретение будет более подробно описано ниже, со ссылкой на варианты выполнения, представленные в качестве примера и без ограничений, и со ссылкой на прилагаемые чертежи, на которых на фиг. 1 показан вид в перспективе с покомпонентным представлением деталей элементов двойного анкерного крепления в соответствии с изобретением, в вертикально совмещенном положении,на фиг. 2 а, b и с представлены виды в перспективе различных соединений пластины основания, совместимых с подвижными элементами крепления в соответствии с изобретением, для применения раз-1 011942 личных типов стоек, и/или поперечин, разработанных для формирования каркаса вентилируемой стены,на фиг. 3 а, b и с показаны виды в перспективе крепления в соответствии с изобретением для открытого применения в начале процедуры установки компонента облицовки, на промежуточном этапе верхнего соединения таких компонентов и на конечном этапе установки нижних анкеров для крепления основания других компонентов,на фиг. 4 а и b - виды в перспективе и в разрезе варианта выполнения подвижных пластин с наклоненными лапками для скрытого применения на скошенных и выполненных с канавкой кромках компонентов облицовки,на фиг. 5 а и b - виды в перспективе и с разрезом варианта выполнения подвижной пластины для одновременного верхнего и нижнего соединения, разработанные для открытого или скрытого применения на нормальных или выполненных с вертикальной канавкой кромках компонентов облицовки, и на фиг. 6 а и b показаны варианты выполнения подвижных пластин для одновременного верхнего и нижнего соединения, разработанные для скрытого применения кромок профилей компонентов облицовки. Рассмотрим прилагаемые чертежи, на которых показано крепление в соответствии с изобретением в его основной конфигурации, состоящее из подвижной пластины 1 для верхнего закрепления, подвижной пластины 2 для нижнего закрепления и держателя, и пластины основания 3 для соединения со стойками 4, 4' или поперечинами 4" каркаса, предназначенного для установки на стену. В зависимости от типов стойки и/или поперечины пластина 3 основания имеет специальную форму,которая обеспечивает разные средства соединения, а именно, без ограничения: с нижней лапкой 5, имеющей боковые вырезы 6, кромки которых закрепляются, благодаря трению,на требуемой высоте, на стенках 7 "С"-образных стоек 4, благодаря давлению, прикладываемому подвижными пластинами 1 и 2, которые вручную устанавливают попарно в зазор 8 между внешними передними сторонами 9 профиля 4 и задней поверхностью 10 пластины 3 основания,с плоскими нижними лапками 5', которые запрессовывают на требуемой высоте, между загнутыми кромками 7' стоек 4' специальной формы,с фиксированным средством крепления, таким как заклепки, винты, болты или тому подобное 5", на поперечинах или на любых плоских поверхностях 4"; в данном случае, пластина 3 основания может иметь лапки для верхнего 13 или нижнего 16 закреплений (определены в зависимости от того, разработаны ли они для соединения с верхними или нижними кромками, соответственно, компонента 12 облицовки, которые располагаются ниже или выше пластины 3 основания, соответственно), и обеспечивает возможность закрепления только одной из двух подвижных пластин 1 или 2. В дополнение к указанному выше, очевидно, могут быть предусмотрены другие варианты выполнения средства стабильного соединения и/или установки положения пластины 3 основания, которые обеспечивают возможность закрепления их на каркасе, если последний сформирован из стоек и/или поперечин, имеющих определенные и отличающиеся конфигурации, при условии, что существует упомянутый выше зазор 8 для установки вручную с прессовой подгонкой упомянутых подвижных пластин 1 и 2 или только одной из упомянутых подвижных пластин 1 и 2. В соответствии с другим вариантом выполнения пластина 3 основания заменяется функционально эквивалентным элементом крепления, который выполнен с возможностью непосредственного закрепления на вертикальных профилях 4, 4' и/или на поперечинах 4", которые разработаны так, что они формируют общий каркас для облицовки 12 вентилируемой стены. Такой элемент крепления также обеспечивает возможность соединения с соответствующими отверстиями 24 и 25 подвижной пластины 1 для нижнего закрепления и подвижной пластины 2 для верхнего закрепления, для обеспечения возможности прикрепления таких подвижных анкерных пластин на упомянутых профилях 4, 4' и/или на поперечинах 4". Упомянутый выше элемент крепления, предпочтительно, выполнен в виде шпильки, но также можно использовать винт, расширительный болт, заклепку, гвоздь с большой шляпкой или конструктивно,и/или функционально эквивалентный элемент. Благодаря наличию отверстий 24 подвижной анкерной пластины 1, которые формируют вертикально продолжающиеся пазы, расстояние между упомянутой подвижной пластиной 1 для нижнего закрепления и подвижной пластиной 2 для верхнего закрепления, можно вертикально регулировать. Как показано на фиг. 1 и 3, во время сборки компонентов облицовки многоэлементное крепление, в его предварительно собранной конфигурации, помещают и совмещают на стойке 4, при этом подвижные пластины 1 и 2 вставлены в виде связанных пар в установочный зазор 8, но частично приподнятый так,чтобы верхние кромки 11 компонентов 12 облицовки могут быть введены под (стрелка F) и позади лапок для верхнего закрепления 13 подвижной пластины 1, то есть лапок, предназначенных для зацепления лапками 11 верхнего закрепления компонентов 12 облицовки, которые расположены ниже пластины 3 основания. Затем подвижную пластину 1 сдвигают вниз до тех пор, пока упомянутые анкерные лапки 13 не установятся в удерживаемое положение относительно упомянутых верхних кромок 11 компонентов 12 облицовки (см. фиг. 3b), при этом подвижная пластина 2 остается в приподнятом положении так, что ее-2 011942 нижний держатель 17 зацеплен со вспомогательным приемным отверстием 18 пластины 3 основания. Когда впоследствии подвижную пластину 2 проталкивают вниз, и ее держатели 17 устанавливают во взаимодополняющее приемное отверстие 18, подвижная пластина 2 совмещается с предварительно собранными частями, и ее нижние лапки 16 закрепления (то есть лапки, предназначенные для зацепления с нижними кромками 11 компонента 12 облицовки под пластиной 3 основания) ориентируются таким образом, что они обеспечивают закрепление и поддержку для нижних кромок других компонентов 12 облицовки, расположенных над ними. Для предотвращения любого нежелательного вертикального скользящего движения в положение открывания подвижная пластина 1 имеет нижний вертикальный язычок 14 безопасности, который вводят в отверстие 15 пластины 3 основания и загибают, соединяя с ним, для постоянной фиксации крепления. Когда требуется демонтировать определенный компонент, выступ 14 возможно выпрямить и пластину 1 можно снова поднять вверх. Средство 17 фиксатора может представлять собой, например, простой вырез или ребро, выступающее от передней стенки упомянутой подвижной пластины 2. Средство фиксатора выполнено с возможностью соединения с соответствующим средством 18 зацепления, которое, по существу, состоит из отверстий, сформированных на поверхности упомянутой пластины 3 основания. В представленном варианте выполнения многоэлементное крепление в соответствии с изобретением представляет собой крепление двойного типа, то есть, состоящее из верхнего и нижнего закреплений для одновременного соединения смежных углов четырех компонентов облицовки вентилируемой стены,то есть, двух верхних и двух нижних углов; в конкретных вариантах выполнения такое крепление может быть выполнено только с одной верхней или нижней компоновкой закрепления. Крепление, как описано выше, обычно используют с концами держателей на анкерных лапках 13 и 16, которые являются либо открытыми на внешней поверхности удерживаемых компонентов 12 облицовки (см. фиг. 3a, b, с), или скрытыми, если кромки компонентов облицовки имеют вертикальные канавки 19; в последнем случае подвижные пластины 1' можно просто использовать таким образом, что анкерные лапки 13' и 16' продолжаются как в направлении вверх, так и в направлении вниз, будучи при этом соединенными с пластинами 3 основания, так, что при этом исключаются подвижные пластины 2 (см. фиг. 5 а, b). Если компоненты 12 облицовки имеют наклоненные кромки 20 и канавки 21 с отливом, удерживающие концы анкерных лапок 13" и 16" подвижных пластин 1", 2" могут быть соответственно наклонены для использования их в скрытой компоновке (см. фиг. 4 а, b). И, наоборот, если кромки профилированных компонентов 12 облицовки имеют форму полукруглого 22 или трапециевидного 23 профилей, можно использовать подвижные пластины 1'", 1IV, имеющие взаимодополняющие профили 22' и 23', которые все еще соединены с пластинами 3 основания, и при этом подвижные пластины 2 исключены (см. фиг. 6 а, b). Хотя настоящее изобретение было описано и представлено со ссылкой на определенные, предпочтительные примерные и не ограничивающие варианты его выполнения, для специалистов в данной области техники будет понятно, что различные изменения в форме, деталях крепления и опорных деталях,и компоновках, могут быть выполнены без выхода за пределы объема изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Многоэлементное крепление для облицовки вентилируемых стен, отличающееся тем, что содержит подвижную пластину (1) для нижнего закрепления, подвижную пластину (2) для верхнего закрепления и пластину (3) основания, имеющую средство соединения с регулируемым положением для стоек (4,4') и/или поперечин (4"), посредством которых сформирован каркас облицовки (12) вентилируемой стены; подвижная пластина (1) имеет по меньшей мере одну лапку (13) для верхнего закрепления и нижний вертикальный язычок (14) безопасности, причем подвижная пластина (2) имеет по меньшей мере одну лапку (16) для нижнего закрепления и опоры, и средство (17) крепления, выполненное с возможностью его объединения с соединением с соответствующим средством (18) зацепления на пластине (3) основания, причем в последней выполнено отверстие (15) для зацепления с язычком (14) безопасности на подвижной пластине (1). 2. Крепление по п.1, отличающееся тем, что содержит подвижную пластину (2) для верхнего закрепления. 3. Крепление по п.1 или 2, отличающееся тем, что средство соединения пластины (3) основания содержит нижнюю лапку (5), имеющую боковые вырезы (6), кромки которых выполнены с возможностью закрепления под действием трения на требуемой высоте, на сторонах (7) стоек (4), сформированных с каналом, причем упомянутое крепление осуществляется посредством установки вручную подвижных пластин (1) и/или (2) в зазор (8) между внешними передними сторонами (9) стоек (4) и задней поверхностью (10) упомянутой пластины основания. 4. Крепление по п.1 или 2, отличающееся тем, что средство соединения пластины (3) основания содержит плоские нижние лапки (5'), предназначенные для установки с прессовой посадкой на требуемой высоте между согнутыми кромками (7') стоек (4').-3 011942 5. Крепление по п.1 или 2, отличающееся тем, что средство соединения пластины (3) основания выполнено в виде фиксированного средства крепления, такого как заклепки, винты, болты или тому подобное (5"), на стойках и/или поперечинах (4"), или на любых плоских поверхностях. 6. Крепление по п.1 или 5, отличающееся тем, что пластина (3) основания содержит лапку для верхнего (13) или нижнего (16) закрепления, предназначенную для прикрепления только одной из двух подвижных пластин (1) или (2). 7. Крепление по любому из пп.1-6, отличающееся тем, что после завершения процесса установки нижняя вертикальная лапка (14) безопасности подвижной пластины (1) загибается так, что она удерживается в отверстии (15) пластины (3) основания, причем упомянутое зацепление выполнено разъемным. 8. Крепление по любому из пп.1-7, отличающееся тем, что удерживающие концы анкерных лапок(13) и (16) подвижных пластин (1) и (2) выполнены с возможностью установки либо в открытом положении на внешней поверхности удерживаемых компонентов (12) облицовки, или в скрытом положении,если кромки компонентов облицовки имеют вертикальные канавки (19). 9. Крепление по любому из пп.1-7, отличающееся тем, что оно содержит подвижные пластины (1),имеющие продолжающиеся противоположно анкерные лапки (13') и (16) для одновременного закрепления либо в открытом положении на внешней поверхности удерживаемых компонентов (12) облицовки,или в скрытом положении, если кромки компонентов облицовки имеют вертикальные канавки (19). 10. Крепление по любому из пп.1-7, отличающееся тем, что удерживающие концы анкерных лапок(13") и (16") подвижных пластин (1") и (2") выполнены наклонными для компонентов (12) облицовки,имеющих наклоненные кромки (20) и канавки (21) с отливом. 11. Крепление по любому из пп.1-7, отличающееся тем, что, если кромки профилированных компонентов (12) облицовки имеют полукруглый (22) или трапециевидный (23) профиль, то используются только подвижные пластины (1'", 1IV), имеющие взаимодополняющие профили (22') и (23'), соединенные с пластинами (3) основания. 12. Крепление по любому из пп.1-11, отличающееся тем, что оно установлено и совмещено с возможностью регулирования положения на стойках (4, 4') и/или поперечинах (4") каркаса, независимо от того, был ли он уже установлен на стене или еще не установлен. 13. Крепление по любому из пп.1-11, отличающееся тем, что средство (17) держателя представляет собой вырезы или ребра, которые выполнены с возможностью соединения с соответствующим средством(18) зацепления, сформированным на упомянутой пластине (3) основания, которое, по существу, состоит из взаимодополняющих отверстий; причем упомянутое соединение работает на промежуточном или на конечном этапах сборки крепления. 14. Крепление по любому из пп.1-12, отличающееся тем, что вместо упомянутой пластины (3) основания предусмотрен элемент крепления, который выполнен с возможностью закрепления его на упомянутых стойках (4, 4') и/или поперечинах (4"), которые формируют каркас для облицовки (12) вентилируемой стены; или с возможностью соединения с соответствующими отверстиями (24, 25) подвижной пластины (1) для нижнего закрепления, и подвижной пластины (2) для верхнего закрепления для обеспечения крепления упомянутых подвижных пластин для нижнего и верхнего закреплений на стойках (4, 4') и/или поперечинах (4"). 15. Крепление по п.14, отличающееся тем, что отверстия (24) на подвижной пластине (1) для нижнего закрепления или подвижной пластине (2) для верхнего закрепления представляют собой продолжающиеся вертикально пазы, которые обеспечивают возможность вертикальной регулировки расстояния между упомянутыми подвижными пластинами для нижнего и верхнего закрепления. 16. Крепление по п.14 или 15, отличающееся тем, что упомянутый элемент крепления представляет собой шпильку.
