Опорная конструкция для выравнивания поверхности покрытия стен здания и крепежная скоба, используемая в такой опорной конструкции

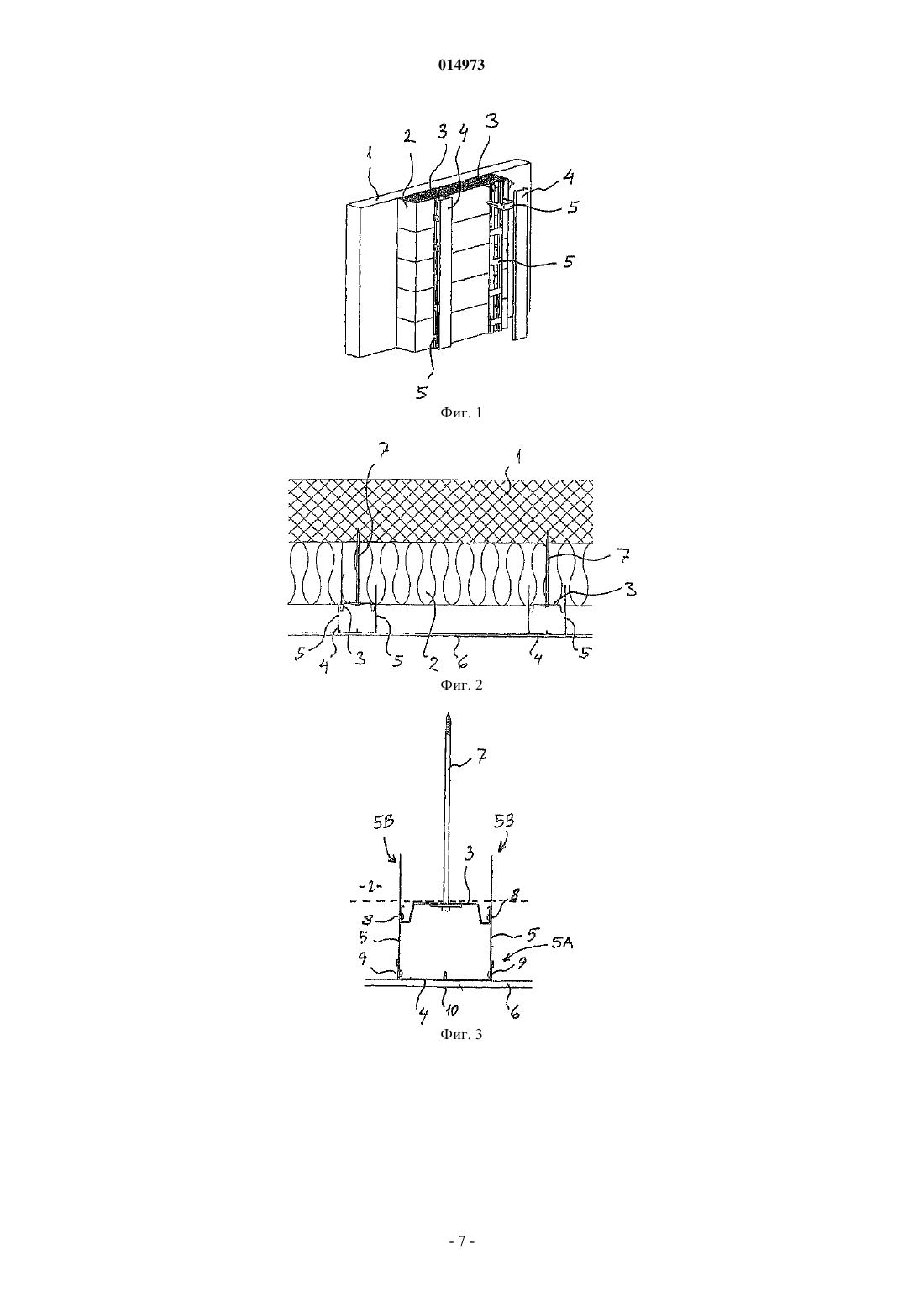

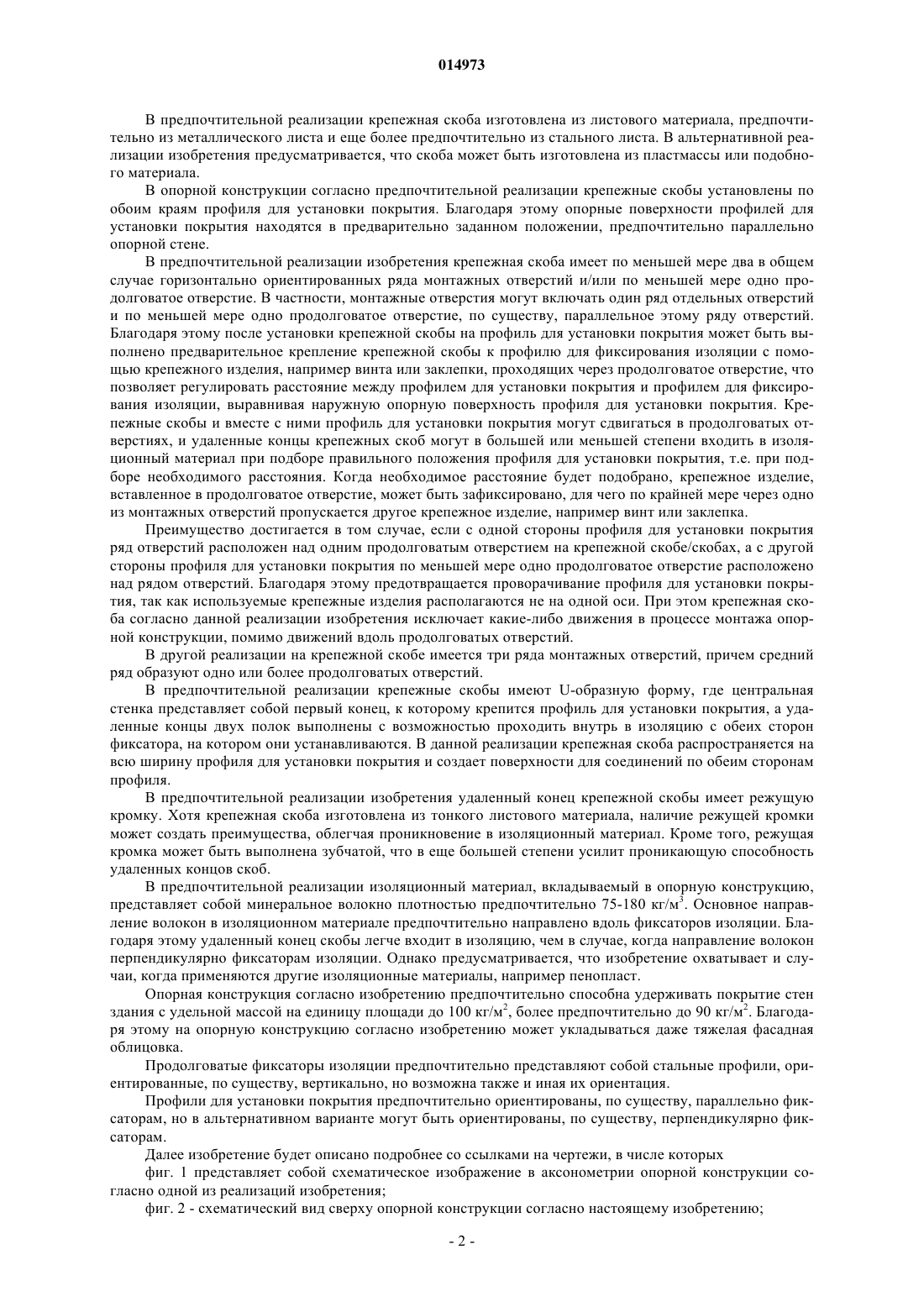

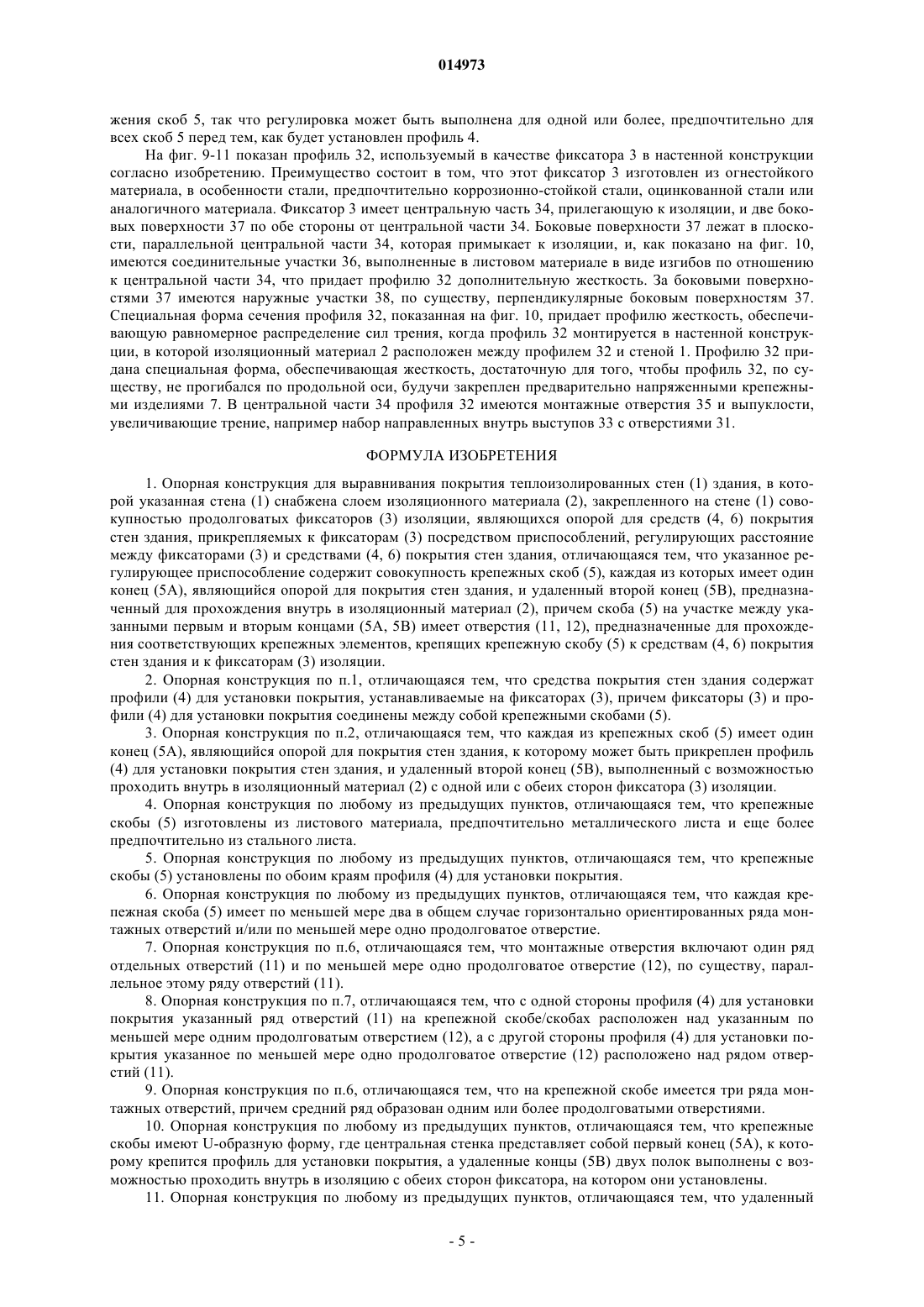

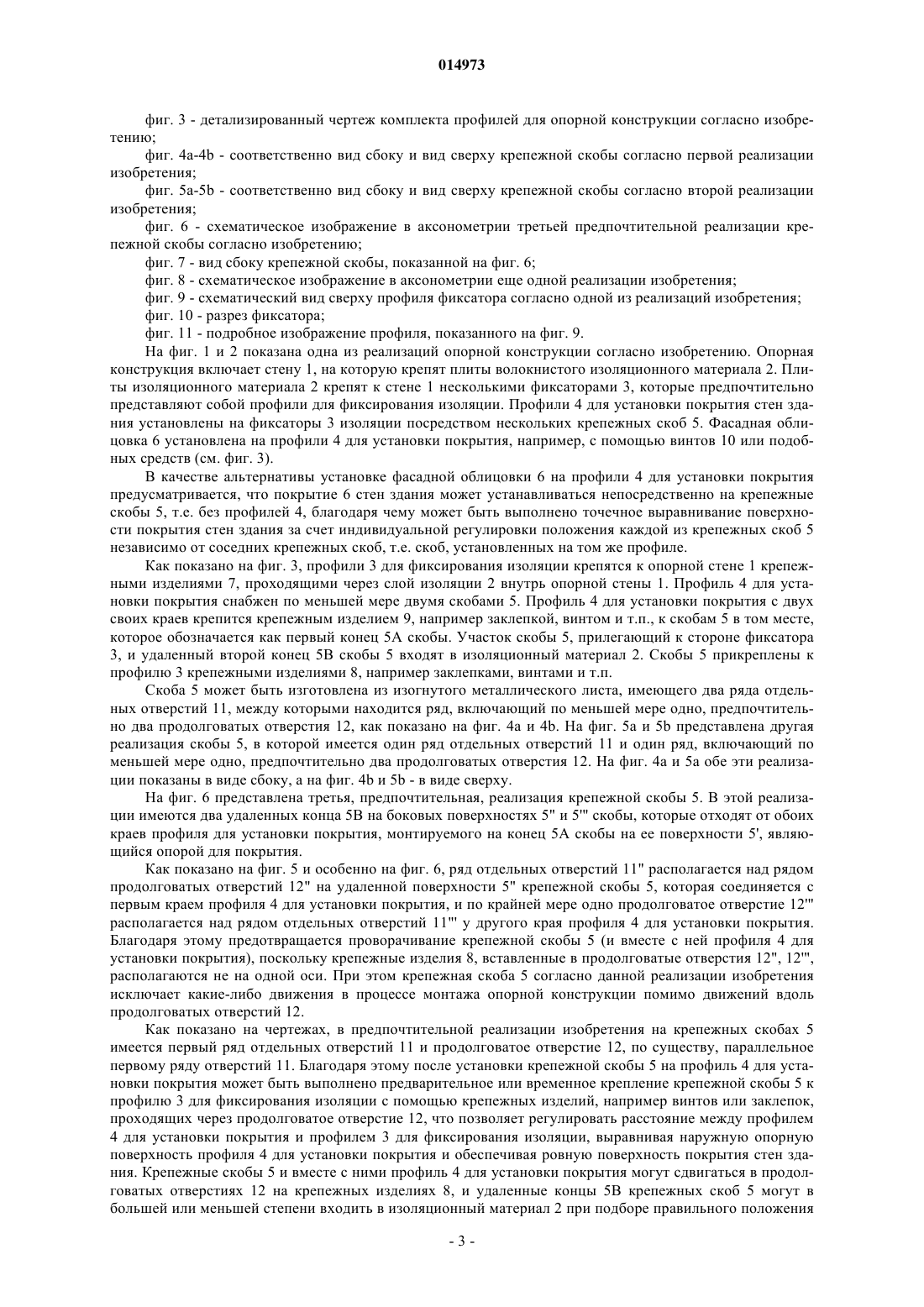

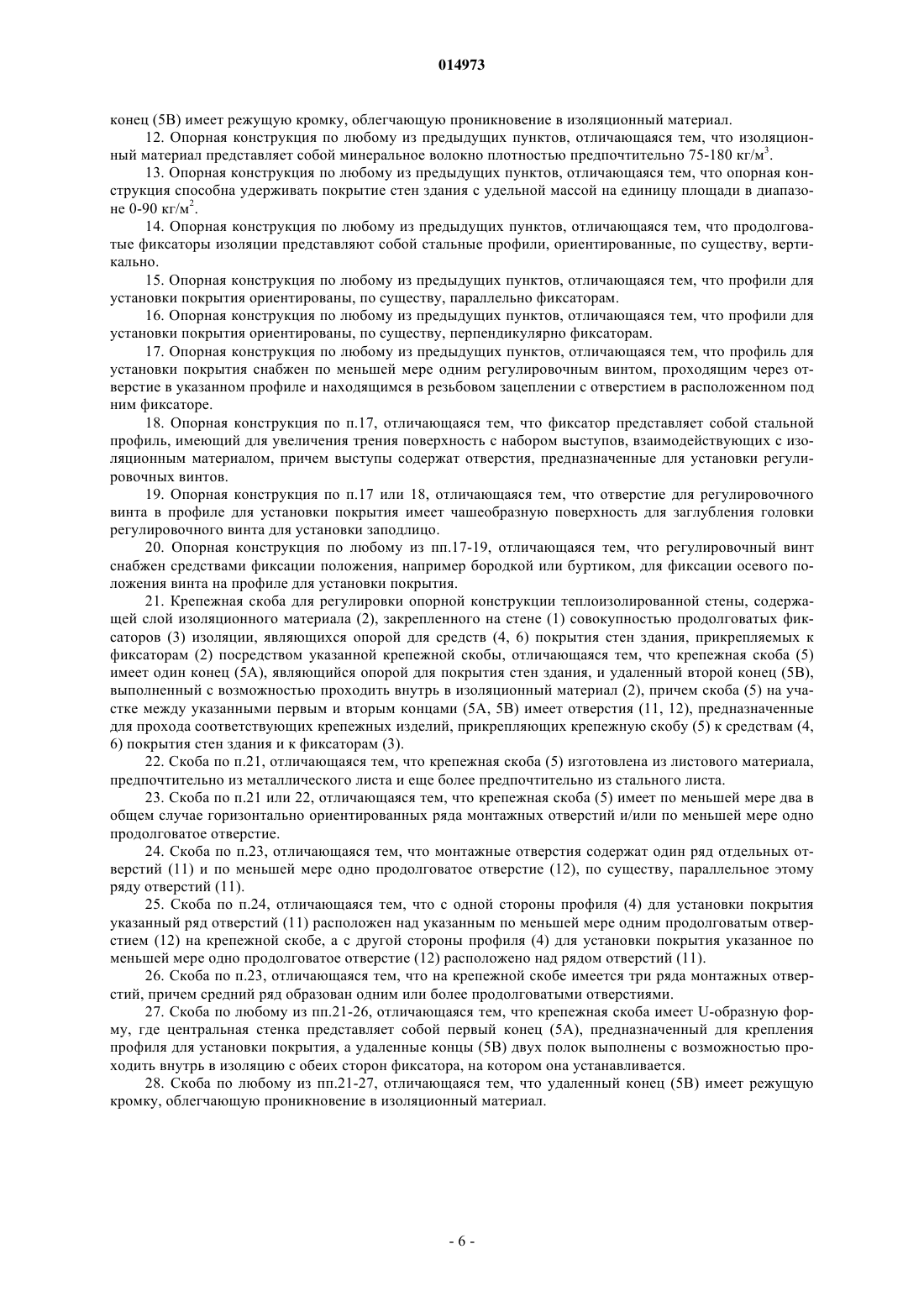

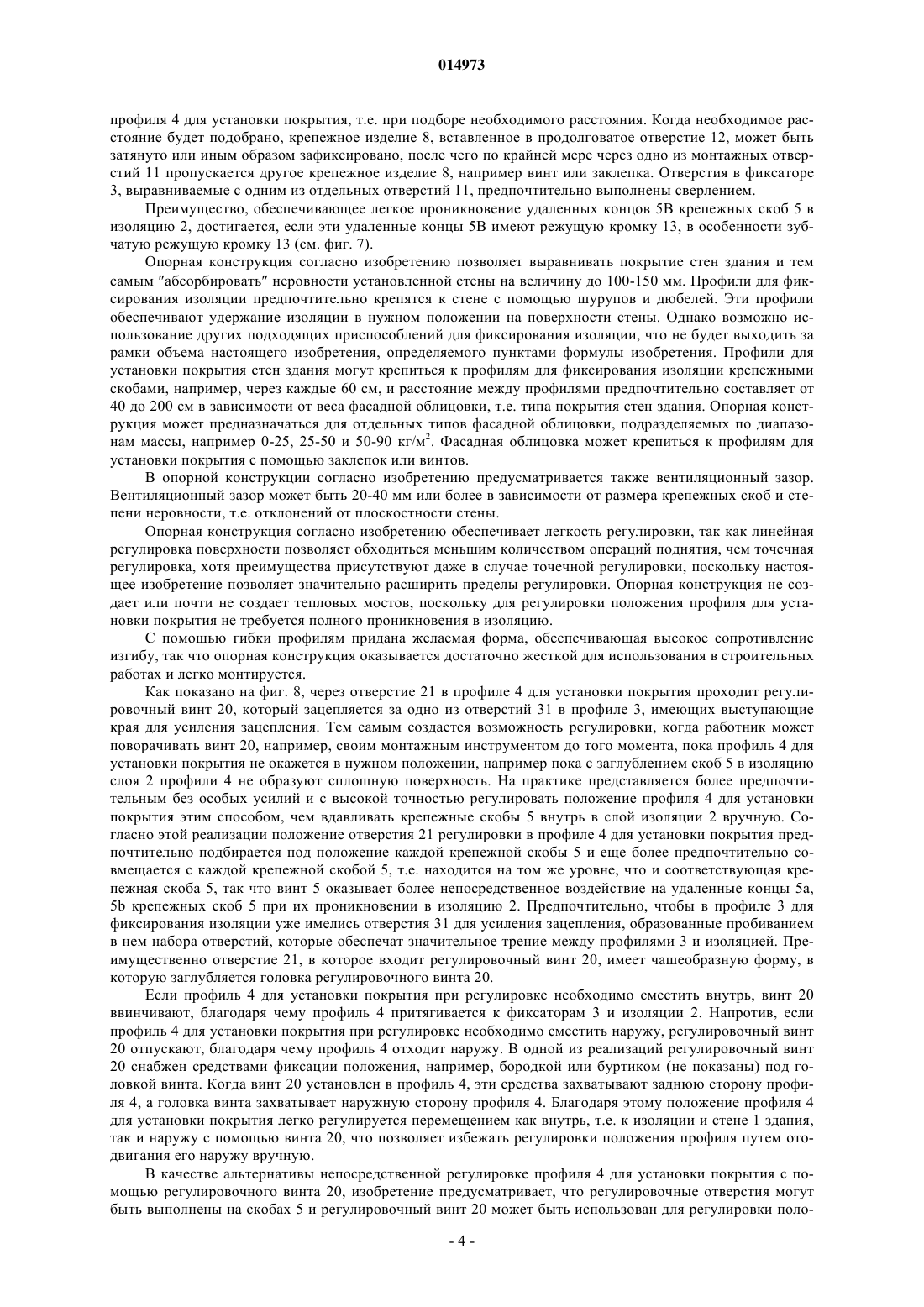

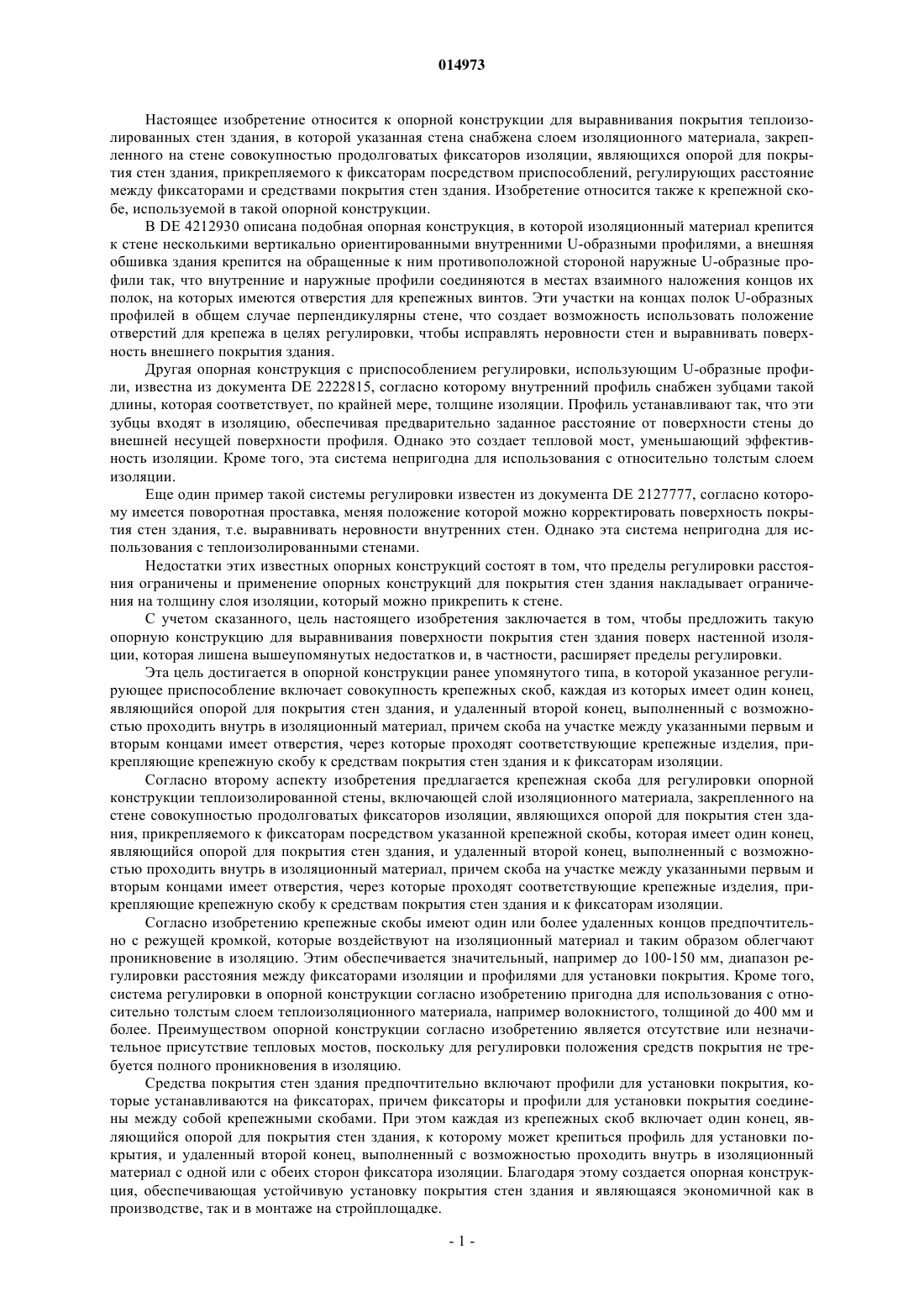

ОПОРНАЯ КОНСТРУКЦИЯ ДЛЯ ВЫРАВНИВАНИЯ ПОВЕРХНОСТИ ПОКРЫТИЯ СТЕН ЗДАНИЯ И КРЕПЕЖНАЯ СКОБА, ИСПОЛЬЗУЕМАЯ В ТАКОЙ ОПОРНОЙ КОНСТРУКЦИИ Хольм Давид Овертон Кабре, Бьернгор Николай (DK) Представитель: Данное изобретение относится к опорной конструкции для выравнивания покрытия теплоизолированных стен (1) здания, в которой указанная стена (1) снабжена слоем изоляционного материала (2), закрепленного на стене (1) совокупностью продолговатых фиксаторов (3) изоляции, являющихся опорой для средств (4, 6) покрытия стен здания, прикрепляемых к фиксаторам (3) посредством приспособлений, регулирующих расстояние между фиксаторами (3) и профилями (4,6), несущими покрытие стен здания, отличающейся тем, что указанное регулирующее приспособление содержит совокупность крепежных скоб (5), каждая из которых имеет один конец (5 А),являющийся опорой для покрытия стен здания, и удаленный второй конец (5 В), предназначенный для прохождения внутрь в изоляционный материал (2), причем скоба (5) на участке между указанными первым и вторым концами (5 А, 5 В) имеет отверстия (11, 12), предназначенные для прохождения соответствующих крепежных элементов, крепящих крепежную скобу (5) к средствам (4, 6) покрытия стен здания и к фиксаторам (3) изоляции. Таким образом обеспечивается возможность регулировки в более широких пределах зазора между фиксаторами и профилями,несущими покрытие здания. Система регулировки опорной конструкции позволяет использовать изолирующие слои большой толщины, например волокнистые материалы толщиной до 400 мм и более, кроме того, опорная конструкция согласно изобретению практически не создает тепловых мостов, поскольку для регулировки профиля, несущего покрытие, не требуется полностью проникать в изоляцию на всю глубину. 014973 Настоящее изобретение относится к опорной конструкции для выравнивания покрытия теплоизолированных стен здания, в которой указанная стена снабжена слоем изоляционного материала, закрепленного на стене совокупностью продолговатых фиксаторов изоляции, являющихся опорой для покрытия стен здания, прикрепляемого к фиксаторам посредством приспособлений, регулирующих расстояние между фиксаторами и средствами покрытия стен здания. Изобретение относится также к крепежной скобе, используемой в такой опорной конструкции. В DE 4212930 описана подобная опорная конструкция, в которой изоляционный материал крепится к стене несколькими вертикально ориентированными внутренними U-образными профилями, а внешняя обшивка здания крепится на обращенные к ним противоположной стороной наружные U-образные профили так, что внутренние и наружные профили соединяются в местах взаимного наложения концов их полок, на которых имеются отверстия для крепежных винтов. Эти участки на концах полок U-образных профилей в общем случае перпендикулярны стене, что создает возможность использовать положение отверстий для крепежа в целях регулировки, чтобы исправлять неровности стен и выравнивать поверхность внешнего покрытия здания. Другая опорная конструкция с приспособлением регулировки, использующим U-образные профили, известна из документа DE 2222815, согласно которому внутренний профиль снабжен зубцами такой длины, которая соответствует, по крайней мере, толщине изоляции. Профиль устанавливают так, что эти зубцы входят в изоляцию, обеспечивая предварительно заданное расстояние от поверхности стены до внешней несущей поверхности профиля. Однако это создает тепловой мост, уменьшающий эффективность изоляции. Кроме того, эта система непригодна для использования с относительно толстым слоем изоляции. Еще один пример такой системы регулировки известен из документа DE 2127777, согласно которому имеется поворотная проставка, меняя положение которой можно корректировать поверхность покрытия стен здания, т.е. выравнивать неровности внутренних стен. Однако эта система непригодна для использования с теплоизолированными стенами. Недостатки этих известных опорных конструкций состоят в том, что пределы регулировки расстояния ограничены и применение опорных конструкций для покрытия стен здания накладывает ограничения на толщину слоя изоляции, который можно прикрепить к стене. С учетом сказанного, цель настоящего изобретения заключается в том, чтобы предложить такую опорную конструкцию для выравнивания поверхности покрытия стен здания поверх настенной изоляции, которая лишена вышеупомянутых недостатков и, в частности, расширяет пределы регулировки. Эта цель достигается в опорной конструкции ранее упомянутого типа, в которой указанное регулирующее приспособление включает совокупность крепежных скоб, каждая из которых имеет один конец,являющийся опорой для покрытия стен здания, и удаленный второй конец, выполненный с возможностью проходить внутрь в изоляционный материал, причем скоба на участке между указанными первым и вторым концами имеет отверстия, через которые проходят соответствующие крепежные изделия, прикрепляющие крепежную скобу к средствам покрытия стен здания и к фиксаторам изоляции. Согласно второму аспекту изобретения предлагается крепежная скоба для регулировки опорной конструкции теплоизолированной стены, включающей слой изоляционного материала, закрепленного на стене совокупностью продолговатых фиксаторов изоляции, являющихся опорой для покрытия стен здания, прикрепляемого к фиксаторам посредством указанной крепежной скобы, которая имеет один конец,являющийся опорой для покрытия стен здания, и удаленный второй конец, выполненный с возможностью проходить внутрь в изоляционный материал, причем скоба на участке между указанными первым и вторым концами имеет отверстия, через которые проходят соответствующие крепежные изделия, прикрепляющие крепежную скобу к средствам покрытия стен здания и к фиксаторам изоляции. Согласно изобретению крепежные скобы имеют один или более удаленных концов предпочтительно с режущей кромкой, которые воздействуют на изоляционный материал и таким образом облегчают проникновение в изоляцию. Этим обеспечивается значительный, например до 100-150 мм, диапазон регулировки расстояния между фиксаторами изоляции и профилями для установки покрытия. Кроме того,система регулировки в опорной конструкции согласно изобретению пригодна для использования с относительно толстым слоем теплоизоляционного материала, например волокнистого, толщиной до 400 мм и более. Преимуществом опорной конструкции согласно изобретению является отсутствие или незначительное присутствие тепловых мостов, поскольку для регулировки положения средств покрытия не требуется полного проникновения в изоляцию. Средства покрытия стен здания предпочтительно включают профили для установки покрытия, которые устанавливаются на фиксаторах, причем фиксаторы и профили для установки покрытия соединены между собой крепежными скобами. При этом каждая из крепежных скоб включает один конец, являющийся опорой для покрытия стен здания, к которому может крепиться профиль для установки покрытия, и удаленный второй конец, выполненный с возможностью проходить внутрь в изоляционный материал с одной или с обеих сторон фиксатора изоляции. Благодаря этому создается опорная конструкция, обеспечивающая устойчивую установку покрытия стен здания и являющаяся экономичной как в производстве, так и в монтаже на стройплощадке.-1 014973 В предпочтительной реализации крепежная скоба изготовлена из листового материала, предпочтительно из металлического листа и еще более предпочтительно из стального листа. В альтернативной реализации изобретения предусматривается, что скоба может быть изготовлена из пластмассы или подобного материала. В опорной конструкции согласно предпочтительной реализации крепежные скобы установлены по обоим краям профиля для установки покрытия. Благодаря этому опорные поверхности профилей для установки покрытия находятся в предварительно заданном положении, предпочтительно параллельно опорной стене. В предпочтительной реализации изобретения крепежная скоба имеет по меньшей мере два в общем случае горизонтально ориентированных ряда монтажных отверстий и/или по меньшей мере одно продолговатое отверстие. В частности, монтажные отверстия могут включать один ряд отдельных отверстий и по меньшей мере одно продолговатое отверстие, по существу, параллельное этому ряду отверстий. Благодаря этому после установки крепежной скобы на профиль для установки покрытия может быть выполнено предварительное крепление крепежной скобы к профилю для фиксирования изоляции с помощью крепежного изделия, например винта или заклепки, проходящих через продолговатое отверстие, что позволяет регулировать расстояние между профилем для установки покрытия и профилем для фиксирования изоляции, выравнивая наружную опорную поверхность профиля для установки покрытия. Крепежные скобы и вместе с ними профиль для установки покрытия могут сдвигаться в продолговатых отверстиях, и удаленные концы крепежных скоб могут в большей или меньшей степени входить в изоляционный материал при подборе правильного положения профиля для установки покрытия, т.е. при подборе необходимого расстояния. Когда необходимое расстояние будет подобрано, крепежное изделие,вставленное в продолговатое отверстие, может быть зафиксировано, для чего по крайней мере через одно из монтажных отверстий пропускается другое крепежное изделие, например винт или заклепка. Преимущество достигается в том случае, если с одной стороны профиля для установки покрытия ряд отверстий расположен над одним продолговатым отверстием на крепежной скобе/скобах, а с другой стороны профиля для установки покрытия по меньшей мере одно продолговатое отверстие расположено над рядом отверстий. Благодаря этому предотвращается проворачивание профиля для установки покрытия, так как используемые крепежные изделия располагаются не на одной оси. При этом крепежная скоба согласно данной реализации изобретения исключает какие-либо движения в процессе монтажа опорной конструкции, помимо движений вдоль продолговатых отверстий. В другой реализации на крепежной скобе имеется три ряда монтажных отверстий, причем средний ряд образуют одно или более продолговатых отверстий. В предпочтительной реализации крепежные скобы имеют U-образную форму, где центральная стенка представляет собой первый конец, к которому крепится профиль для установки покрытия, а удаленные концы двух полок выполнены с возможностью проходить внутрь в изоляцию с обеих сторон фиксатора, на котором они устанавливаются. В данной реализации крепежная скоба распространяется на всю ширину профиля для установки покрытия и создает поверхности для соединений по обеим сторонам профиля. В предпочтительной реализации изобретения удаленный конец крепежной скобы имеет режущую кромку. Хотя крепежная скоба изготовлена из тонкого листового материала, наличие режущей кромки может создать преимущества, облегчая проникновение в изоляционный материал. Кроме того, режущая кромка может быть выполнена зубчатой, что в еще большей степени усилит проникающую способность удаленных концов скоб. В предпочтительной реализации изоляционный материал, вкладываемый в опорную конструкцию,представляет собой минеральное волокно плотностью предпочтительно 75-180 кг/м 3. Основное направление волокон в изоляционном материале предпочтительно направлено вдоль фиксаторов изоляции. Благодаря этому удаленный конец скобы легче входит в изоляцию, чем в случае, когда направление волокон перпендикулярно фиксаторам изоляции. Однако предусматривается, что изобретение охватывает и случаи, когда применяются другие изоляционные материалы, например пенопласт. Опорная конструкция согласно изобретению предпочтительно способна удерживать покрытие стен здания с удельной массой на единицу площади до 100 кг/м 2, более предпочтительно до 90 кг/м 2. Благодаря этому на опорную конструкцию согласно изобретению может укладываться даже тяжелая фасадная облицовка. Продолговатые фиксаторы изоляции предпочтительно представляют собой стальные профили, ориентированные, по существу, вертикально, но возможна также и иная их ориентация. Профили для установки покрытия предпочтительно ориентированы, по существу, параллельно фиксаторам, но в альтернативном варианте могут быть ориентированы, по существу, перпендикулярно фиксаторам. Далее изобретение будет описано подробнее со ссылками на чертежи, в числе которых фиг. 1 представляет собой схематическое изображение в аксонометрии опорной конструкции согласно одной из реализаций изобретения; фиг. 2 - схематический вид сверху опорной конструкции согласно настоящему изобретению;-2 014973 фиг. 3 - детализированный чертеж комплекта профилей для опорной конструкции согласно изобретению; фиг. 4 а-4b - соответственно вид сбоку и вид сверху крепежной скобы согласно первой реализации изобретения; фиг. 5 а-5b - соответственно вид сбоку и вид сверху крепежной скобы согласно второй реализации изобретения; фиг. 6 - схематическое изображение в аксонометрии третьей предпочтительной реализации крепежной скобы согласно изобретению; фиг. 7 - вид сбоку крепежной скобы, показанной на фиг. 6; фиг. 8 - схематическое изображение в аксонометрии еще одной реализации изобретения; фиг. 9 - схематический вид сверху профиля фиксатора согласно одной из реализаций изобретения; фиг. 10 - разрез фиксатора; фиг. 11 - подробное изображение профиля, показанного на фиг. 9. На фиг. 1 и 2 показана одна из реализаций опорной конструкции согласно изобретению. Опорная конструкция включает стену 1, на которую крепят плиты волокнистого изоляционного материала 2. Плиты изоляционного материала 2 крепят к стене 1 несколькими фиксаторами 3, которые предпочтительно представляют собой профили для фиксирования изоляции. Профили 4 для установки покрытия стен здания установлены на фиксаторы 3 изоляции посредством нескольких крепежных скоб 5. Фасадная облицовка 6 установлена на профили 4 для установки покрытия, например, с помощью винтов 10 или подобных средств (см. фиг. 3). В качестве альтернативы установке фасадной облицовки 6 на профили 4 для установки покрытия предусматривается, что покрытие 6 стен здания может устанавливаться непосредственно на крепежные скобы 5, т.е. без профилей 4, благодаря чему может быть выполнено точечное выравнивание поверхности покрытия стен здания за счет индивидуальной регулировки положения каждой из крепежных скоб 5 независимо от соседних крепежных скоб, т.е. скоб, установленных на том же профиле. Как показано на фиг. 3, профили 3 для фиксирования изоляции крепятся к опорной стене 1 крепежными изделиями 7, проходящими через слой изоляции 2 внутрь опорной стены 1. Профиль 4 для установки покрытия снабжен по меньшей мере двумя скобами 5. Профиль 4 для установки покрытия с двух своих краев крепится крепежным изделием 9, например заклепкой, винтом и т.п., к скобам 5 в том месте,которое обозначается как первый конец 5 А скобы. Участок скобы 5, прилегающий к стороне фиксатора 3, и удаленный второй конец 5 В скобы 5 входят в изоляционный материал 2. Скобы 5 прикреплены к профилю 3 крепежными изделиями 8, например заклепками, винтами и т.п. Скоба 5 может быть изготовлена из изогнутого металлического листа, имеющего два ряда отдельных отверстий 11, между которыми находится ряд, включающий по меньшей мере одно, предпочтительно два продолговатых отверстия 12, как показано на фиг. 4 а и 4b. На фиг. 5 а и 5b представлена другая реализация скобы 5, в которой имеется один ряд отдельных отверстий 11 и один ряд, включающий по меньшей мере одно, предпочтительно два продолговатых отверстия 12. На фиг. 4 а и 5 а обе эти реализации показаны в виде сбоку, а на фиг. 4b и 5b - в виде сверху. На фиг. 6 представлена третья, предпочтительная, реализация крепежной скобы 5. В этой реализации имеются два удаленных конца 5 В на боковых поверхностях 5" и 5'" скобы, которые отходят от обоих краев профиля для установки покрытия, монтируемого на конец 5 А скобы на ее поверхности 5', являющийся опорой для покрытия. Как показано на фиг. 5 и особенно на фиг. 6, ряд отдельных отверстий 11" располагается над рядом продолговатых отверстий 12" на удаленной поверхности 5" крепежной скобы 5, которая соединяется с первым краем профиля 4 для установки покрытия, и по крайней мере одно продолговатое отверстие 12'" располагается над рядом отдельных отверстий 11"' у другого края профиля 4 для установки покрытия. Благодаря этому предотвращается проворачивание крепежной скобы 5 (и вместе с ней профиля 4 для установки покрытия), поскольку крепежные изделия 8, вставленные в продолговатые отверстия 12", 12'",располагаются не на одной оси. При этом крепежная скоба 5 согласно данной реализации изобретения исключает какие-либо движения в процессе монтажа опорной конструкции помимо движений вдоль продолговатых отверстий 12. Как показано на чертежах, в предпочтительной реализации изобретения на крепежных скобах 5 имеется первый ряд отдельных отверстий 11 и продолговатое отверстие 12, по существу, параллельное первому ряду отверстий 11. Благодаря этому после установки крепежной скобы 5 на профиль 4 для установки покрытия может быть выполнено предварительное или временное крепление крепежной скобы 5 к профилю 3 для фиксирования изоляции с помощью крепежных изделий, например винтов или заклепок,проходящих через продолговатое отверстие 12, что позволяет регулировать расстояние между профилем 4 для установки покрытия и профилем 3 для фиксирования изоляции, выравнивая наружную опорную поверхность профиля 4 для установки покрытия и обеспечивая ровную поверхность покрытия стен здания. Крепежные скобы 5 и вместе с ними профиль 4 для установки покрытия могут сдвигаться в продолговатых отверстиях 12 на крепежных изделиях 8, и удаленные концы 5 В крепежных скоб 5 могут в большей или меньшей степени входить в изоляционный материал 2 при подборе правильного положения-3 014973 профиля 4 для установки покрытия, т.е. при подборе необходимого расстояния. Когда необходимое расстояние будет подобрано, крепежное изделие 8, вставленное в продолговатое отверстие 12, может быть затянуто или иным образом зафиксировано, после чего по крайней мере через одно из монтажных отверстий 11 пропускается другое крепежное изделие 8, например винт или заклепка. Отверстия в фиксаторе 3, выравниваемые с одним из отдельных отверстий 11, предпочтительно выполнены сверлением. Преимущество, обеспечивающее легкое проникновение удаленных концов 5 В крепежных скоб 5 в изоляцию 2, достигается, если эти удаленные концы 5 В имеют режущую кромку 13, в особенности зубчатую режущую кромку 13 (см. фиг. 7). Опорная конструкция согласно изобретению позволяет выравнивать покрытие стен здания и тем самым абсорбировать неровности установленной стены на величину до 100-150 мм. Профили для фиксирования изоляции предпочтительно крепятся к стене с помощью шурупов и дюбелей. Эти профили обеспечивают удержание изоляции в нужном положении на поверхности стены. Однако возможно использование других подходящих приспособлений для фиксирования изоляции, что не будет выходить за рамки объема настоящего изобретения, определяемого пунктами формулы изобретения. Профили для установки покрытия стен здания могут крепиться к профилям для фиксирования изоляции крепежными скобами, например, через каждые 60 см, и расстояние между профилями предпочтительно составляет от 40 до 200 см в зависимости от веса фасадной облицовки, т.е. типа покрытия стен здания. Опорная конструкция может предназначаться для отдельных типов фасадной облицовки, подразделяемых по диапазонам массы, например 0-25, 25-50 и 50-90 кг/м 2. Фасадная облицовка может крепиться к профилям для установки покрытия с помощью заклепок или винтов. В опорной конструкции согласно изобретению предусматривается также вентиляционный зазор. Вентиляционный зазор может быть 20-40 мм или более в зависимости от размера крепежных скоб и степени неровности, т.е. отклонений от плоскостности стены. Опорная конструкция согласно изобретению обеспечивает легкость регулировки, так как линейная регулировка поверхности позволяет обходиться меньшим количеством операций поднятия, чем точечная регулировка, хотя преимущества присутствуют даже в случае точечной регулировки, поскольку настоящее изобретение позволяет значительно расширить пределы регулировки. Опорная конструкция не создает или почти не создает тепловых мостов, поскольку для регулировки положения профиля для установки покрытия не требуется полного проникновения в изоляцию. С помощью гибки профилям придана желаемая форма, обеспечивающая высокое сопротивление изгибу, так что опорная конструкция оказывается достаточно жесткой для использования в строительных работах и легко монтируется. Как показано на фиг. 8, через отверстие 21 в профиле 4 для установки покрытия проходит регулировочный винт 20, который зацепляется за одно из отверстий 31 в профиле 3, имеющих выступающие края для усиления зацепления. Тем самым создается возможность регулировки, когда работник может поворачивать винт 20, например, своим монтажным инструментом до того момента, пока профиль 4 для установки покрытия не окажется в нужном положении, например пока с заглублением скоб 5 в изоляцию слоя 2 профили 4 не образуют сплошную поверхность. На практике представляется более предпочтительным без особых усилий и с высокой точностью регулировать положение профиля 4 для установки покрытия этим способом, чем вдавливать крепежные скобы 5 внутрь в слой изоляции 2 вручную. Согласно этой реализации положение отверстия 21 регулировки в профиле 4 для установки покрытия предпочтительно подбирается под положение каждой крепежной скобы 5 и еще более предпочтительно совмещается с каждой крепежной скобой 5, т.е. находится на том же уровне, что и соответствующая крепежная скоба 5, так что винт 5 оказывает более непосредственное воздействие на удаленные концы 5a,5b крепежных скоб 5 при их проникновении в изоляцию 2. Предпочтительно, чтобы в профиле 3 для фиксирования изоляции уже имелись отверстия 31 для усиления зацепления, образованные пробиванием в нем набора отверстий, которые обеспечат значительное трение между профилями 3 и изоляцией. Преимущественно отверстие 21, в которое входит регулировочный винт 20, имеет чашеобразную форму, в которую заглубляется головка регулировочного винта 20. Если профиль 4 для установки покрытия при регулировке необходимо сместить внутрь, винт 20 ввинчивают, благодаря чему профиль 4 притягивается к фиксаторам 3 и изоляции 2. Напротив, если профиль 4 для установки покрытия при регулировке необходимо сместить наружу, регулировочный винт 20 отпускают, благодаря чему профиль 4 отходит наружу. В одной из реализаций регулировочный винт 20 снабжен средствами фиксации положения, например, бородкой или буртиком (не показаны) под головкой винта. Когда винт 20 установлен в профиль 4, эти средства захватывают заднюю сторону профиля 4, а головка винта захватывает наружную сторону профиля 4. Благодаря этому положение профиля 4 для установки покрытия легко регулируется перемещением как внутрь, т.е. к изоляции и стене 1 здания,так и наружу с помощью винта 20, что позволяет избежать регулировки положения профиля путем отодвигания его наружу вручную. В качестве альтернативы непосредственной регулировке профиля 4 для установки покрытия с помощью регулировочного винта 20, изобретение предусматривает, что регулировочные отверстия могут быть выполнены на скобах 5 и регулировочный винт 20 может быть использован для регулировки поло-4 014973 жения скоб 5, так что регулировка может быть выполнена для одной или более, предпочтительно для всех скоб 5 перед тем, как будет установлен профиль 4. На фиг. 9-11 показан профиль 32, используемый в качестве фиксатора 3 в настенной конструкции согласно изобретению. Преимущество состоит в том, что этот фиксатор 3 изготовлен из огнестойкого материала, в особенности стали, предпочтительно коррозионно-стойкой стали, оцинкованной стали или аналогичного материала. Фиксатор 3 имеет центральную часть 34, прилегающую к изоляции, и две боковых поверхности 37 по обе стороны от центральной части 34. Боковые поверхности 37 лежат в плоскости, параллельной центральной части 34, которая примыкает к изоляции, и, как показано на фиг. 10,имеются соединительные участки 36, выполненные в листовом материале в виде изгибов по отношению к центральной части 34, что придает профилю 32 дополнительную жесткость. За боковыми поверхностями 37 имеются наружные участки 38, по существу, перпендикулярные боковым поверхностям 37. Специальная форма сечения профиля 32, показанная на фиг. 10, придает профилю жесткость, обеспечивающую равномерное распределение сил трения, когда профиль 32 монтируется в настенной конструкции, в которой изоляционный материал 2 расположен между профилем 32 и стеной 1. Профилю 32 придана специальная форма, обеспечивающая жесткость, достаточную для того, чтобы профиль 32, по существу, не прогибался по продольной оси, будучи закреплен предварительно напряженными крепежными изделиями 7. В центральной части 34 профиля 32 имеются монтажные отверстия 35 и выпуклости,увеличивающие трение, например набор направленных внутрь выступов 33 с отверстиями 31. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Опорная конструкция для выравнивания покрытия теплоизолированных стен (1) здания, в которой указанная стена (1) снабжена слоем изоляционного материала (2), закрепленного на стене (1) совокупностью продолговатых фиксаторов (3) изоляции, являющихся опорой для средств (4, 6) покрытия стен здания, прикрепляемых к фиксаторам (3) посредством приспособлений, регулирующих расстояние между фиксаторами (3) и средствами (4, 6) покрытия стен здания, отличающаяся тем, что указанное регулирующее приспособление содержит совокупность крепежных скоб (5), каждая из которых имеет один конец (5 А), являющийся опорой для покрытия стен здания, и удаленный второй конец (5 В), предназначенный для прохождения внутрь в изоляционный материал (2), причем скоба (5) на участке между указанными первым и вторым концами (5 А, 5 В) имеет отверстия (11, 12), предназначенные для прохождения соответствующих крепежных элементов, крепящих крепежную скобу (5) к средствам (4, 6) покрытия стен здания и к фиксаторам (3) изоляции. 2. Опорная конструкция по п.1, отличающаяся тем, что средства покрытия стен здания содержат профили (4) для установки покрытия, устанавливаемые на фиксаторах (3), причем фиксаторы (3) и профили (4) для установки покрытия соединены между собой крепежными скобами (5). 3. Опорная конструкция по п.2, отличающаяся тем, что каждая из крепежных скоб (5) имеет один конец (5 А), являющийся опорой для покрытия стен здания, к которому может быть прикреплен профиль(4) для установки покрытия стен здания, и удаленный второй конец (5 В), выполненный с возможностью проходить внутрь в изоляционный материал (2) с одной или с обеих сторон фиксатора (3) изоляции. 4. Опорная конструкция по любому из предыдущих пунктов, отличающаяся тем, что крепежные скобы (5) изготовлены из листового материала, предпочтительно металлического листа и еще более предпочтительно из стального листа. 5. Опорная конструкция по любому из предыдущих пунктов, отличающаяся тем, что крепежные скобы (5) установлены по обоим краям профиля (4) для установки покрытия. 6. Опорная конструкция по любому из предыдущих пунктов, отличающаяся тем, что каждая крепежная скоба (5) имеет по меньшей мере два в общем случае горизонтально ориентированных ряда монтажных отверстий и/или по меньшей мере одно продолговатое отверстие. 7. Опорная конструкция по п.6, отличающаяся тем, что монтажные отверстия включают один ряд отдельных отверстий (11) и по меньшей мере одно продолговатое отверстие (12), по существу, параллельное этому ряду отверстий (11). 8. Опорная конструкция по п.7, отличающаяся тем, что с одной стороны профиля (4) для установки покрытия указанный ряд отверстий (11) на крепежной скобе/скобах расположен над указанным по меньшей мере одним продолговатым отверстием (12), а с другой стороны профиля (4) для установки покрытия указанное по меньшей мере одно продолговатое отверстие (12) расположено над рядом отверстий (11). 9. Опорная конструкция по п.6, отличающаяся тем, что на крепежной скобе имеется три ряда монтажных отверстий, причем средний ряд образован одним или более продолговатыми отверстиями. 10. Опорная конструкция по любому из предыдущих пунктов, отличающаяся тем, что крепежные скобы имеют U-образную форму, где центральная стенка представляет собой первый конец (5 А), к которому крепится профиль для установки покрытия, а удаленные концы (5 В) двух полок выполнены с возможностью проходить внутрь в изоляцию с обеих сторон фиксатора, на котором они установлены. 11. Опорная конструкция по любому из предыдущих пунктов, отличающаяся тем, что удаленный-5 014973 конец (5 В) имеет режущую кромку, облегчающую проникновение в изоляционный материал. 12. Опорная конструкция по любому из предыдущих пунктов, отличающаяся тем, что изоляционный материал представляет собой минеральное волокно плотностью предпочтительно 75-180 кг/м 3. 13. Опорная конструкция по любому из предыдущих пунктов, отличающаяся тем, что опорная конструкция способна удерживать покрытие стен здания с удельной массой на единицу площади в диапазоне 0-90 кг/м 2. 14. Опорная конструкция по любому из предыдущих пунктов, отличающаяся тем, что продолговатые фиксаторы изоляции представляют собой стальные профили, ориентированные, по существу, вертикально. 15. Опорная конструкция по любому из предыдущих пунктов, отличающаяся тем, что профили для установки покрытия ориентированы, по существу, параллельно фиксаторам. 16. Опорная конструкция по любому из предыдущих пунктов, отличающаяся тем, что профили для установки покрытия ориентированы, по существу, перпендикулярно фиксаторам. 17. Опорная конструкция по любому из предыдущих пунктов, отличающаяся тем, что профиль для установки покрытия снабжен по меньшей мере одним регулировочным винтом, проходящим через отверстие в указанном профиле и находящимся в резьбовом зацеплении с отверстием в расположенном под ним фиксаторе. 18. Опорная конструкция по п.17, отличающаяся тем, что фиксатор представляет собой стальной профиль, имеющий для увеличения трения поверхность с набором выступов, взаимодействующих с изоляционным материалом, причем выступы содержат отверстия, предназначенные для установки регулировочных винтов. 19. Опорная конструкция по п.17 или 18, отличающаяся тем, что отверстие для регулировочного винта в профиле для установки покрытия имеет чашеобразную поверхность для заглубления головки регулировочного винта для установки заподлицо. 20. Опорная конструкция по любому из пп.17-19, отличающаяся тем, что регулировочный винт снабжен средствами фиксации положения, например бородкой или буртиком, для фиксации осевого положения винта на профиле для установки покрытия. 21. Крепежная скоба для регулировки опорной конструкции теплоизолированной стены, содержащей слой изоляционного материала (2), закрепленного на стене (1) совокупностью продолговатых фиксаторов (3) изоляции, являющихся опорой для средств (4, 6) покрытия стен здания, прикрепляемых к фиксаторам (2) посредством указанной крепежной скобы, отличающаяся тем, что крепежная скоба (5) имеет один конец (5 А), являющийся опорой для покрытия стен здания, и удаленный второй конец (5 В),выполненный с возможностью проходить внутрь в изоляционный материал (2), причем скоба (5) на участке между указанными первым и вторым концами (5 А, 5 В) имеет отверстия (11, 12), предназначенные для прохода соответствующих крепежных изделий, прикрепляющих крепежную скобу (5) к средствам (4,6) покрытия стен здания и к фиксаторам (3). 22. Скоба по п.21, отличающаяся тем, что крепежная скоба (5) изготовлена из листового материала,предпочтительно из металлического листа и еще более предпочтительно из стального листа. 23. Скоба по п.21 или 22, отличающаяся тем, что крепежная скоба (5) имеет по меньшей мере два в общем случае горизонтально ориентированных ряда монтажных отверстий и/или по меньшей мере одно продолговатое отверстие. 24. Скоба по п.23, отличающаяся тем, что монтажные отверстия содержат один ряд отдельных отверстий (11) и по меньшей мере одно продолговатое отверстие (12), по существу, параллельное этому ряду отверстий (11). 25. Скоба по п.24, отличающаяся тем, что с одной стороны профиля (4) для установки покрытия указанный ряд отверстий (11) расположен над указанным по меньшей мере одним продолговатым отверстием (12) на крепежной скобе, а с другой стороны профиля (4) для установки покрытия указанное по меньшей мере одно продолговатое отверстие (12) расположено над рядом отверстий (11). 26. Скоба по п.23, отличающаяся тем, что на крепежной скобе имеется три ряда монтажных отверстий, причем средний ряд образован одним или более продолговатыми отверстиями. 27. Скоба по любому из пп.21-26, отличающаяся тем, что крепежная скоба имеет U-образную форму, где центральная стенка представляет собой первый конец (5 А), предназначенный для крепления профиля для установки покрытия, а удаленные концы (5 В) двух полок выполнены с возможностью проходить внутрь в изоляцию с обеих сторон фиксатора, на котором она устанавливается. 28. Скоба по любому из пп.21-27, отличающаяся тем, что удаленный конец (5 В) имеет режущую кромку, облегчающую проникновение в изоляционный материал.
