Тарельчатый дозатор-полуавтомат

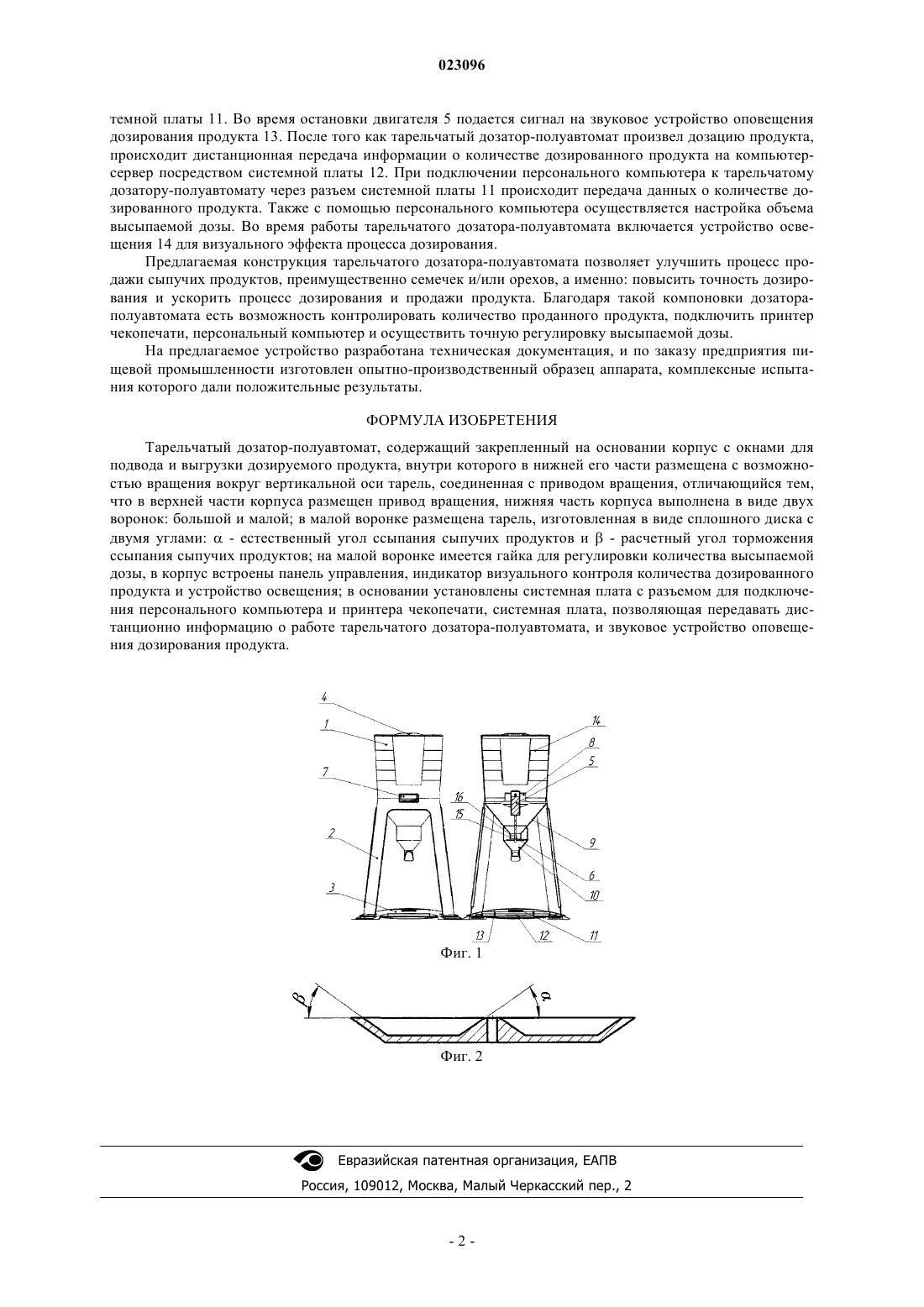

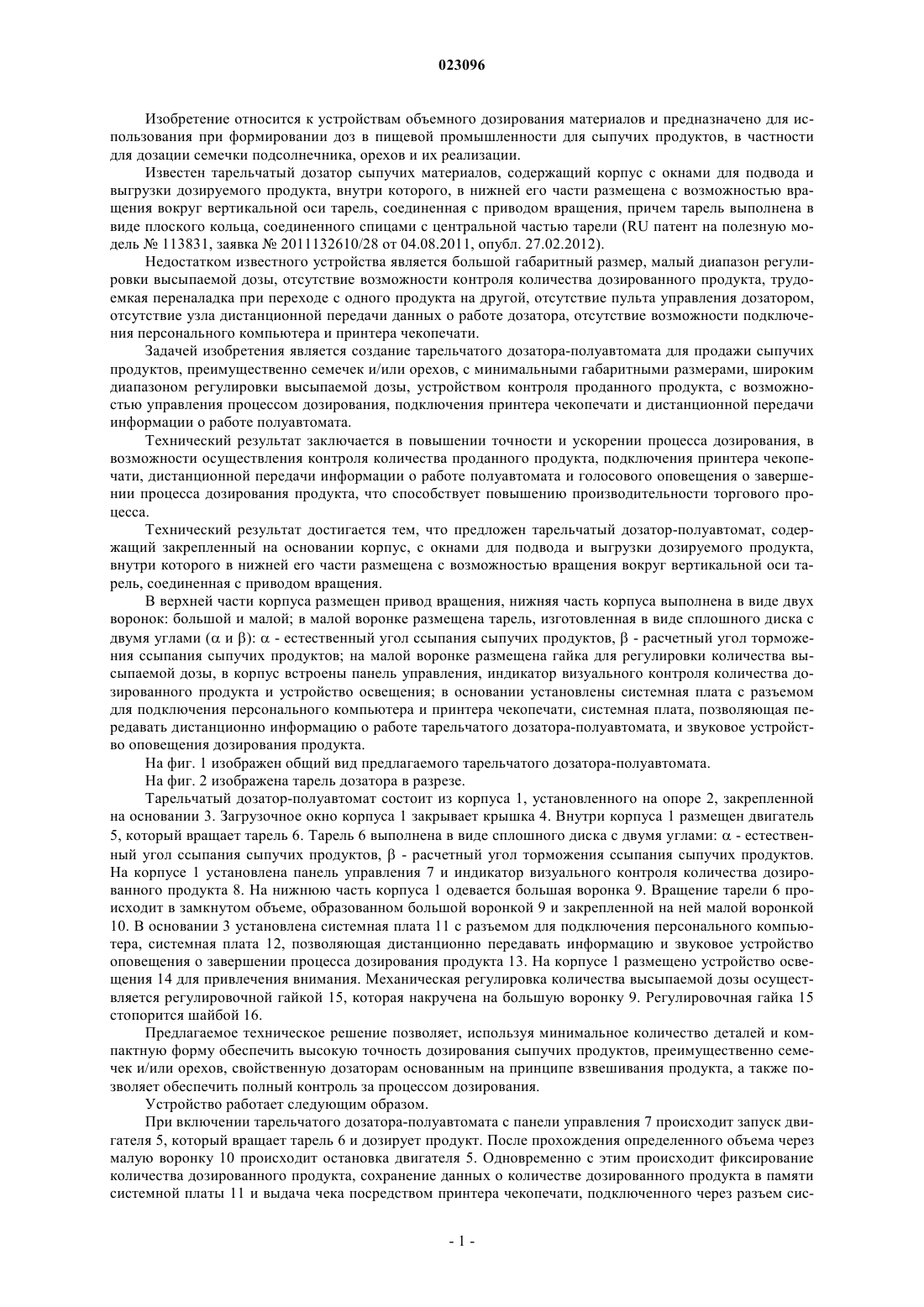

Изобретение относится к устройствам объемного дозирования материалов и предназначено для использования при формировании доз в пищевой промышленности для сыпучих продуктов,в частности для дозации семечки подсолнечника, орехов и их реализации. Технический результат заключается в повышении точности и ускорении процесса дозирования, в возможности осуществления контроля количества проданного продукта, подключения принтера чекопечати,дистанционной передачи информации о работе полуавтомата и голосового оповещения о завершении процесса дозирования продукта. Технический результат достигается тем, что предложен тарельчатый дозатор-полуавтомат, содержащий закрепленный на основании корпус с окнами для подвода и выгрузки дозируемого продукта, внутри которого в нижней его части размещена с возможностью вращения вокруг вертикальной оси тарель, соединенная с приводом вращения. В верхней части корпуса размещен привод вращения, нижняя часть корпуса выполнена в виде двух воронок: большой и малой; в малой воронке размещена тарель, изготовленная в виде сплошного диска с двумя углами ( и ):- естественный угол ссыпания сыпучих продуктов, - расчетный угол торможения ссыпания сыпучих продуктов; на малой воронке размещена гайка для регулировки количества высыпаемой дозы, в корпус встроены панель управления,индикатор визуального контроля количества дозированного продукта и устройство освещения; в основании установлены системная плата с разъемом для подключения персонального компьютера и принтера чекопечати, системная плата, позволяющая передавать дистанционно информацию о работе тарельчатого дозатора-полуавтомата, и звуковое устройство оповещения дозирования продукта. Изобретение относится к устройствам объемного дозирования материалов и предназначено для использования при формировании доз в пищевой промышленности для сыпучих продуктов, в частности для дозации семечки подсолнечника, орехов и их реализации. Известен тарельчатый дозатор сыпучих материалов, содержащий корпус с окнами для подвода и выгрузки дозируемого продукта, внутри которого, в нижней его части размещена с возможностью вращения вокруг вертикальной оси тарель, соединенная с приводом вращения, причем тарель выполнена в виде плоского кольца, соединенного спицами с центральной частью тарели (RU патент на полезную модель 113831, заявка 2011132610/28 от 04.08.2011, опубл. 27.02.2012). Недостатком известного устройства является большой габаритный размер, малый диапазон регулировки высыпаемой дозы, отсутствие возможности контроля количества дозированного продукта, трудоемкая переналадка при переходе с одного продукта на другой, отсутствие пульта управления дозатором,отсутствие узла дистанционной передачи данных о работе дозатора, отсутствие возможности подключения персонального компьютера и принтера чекопечати. Задачей изобретения является создание тарельчатого дозатора-полуавтомата для продажи сыпучих продуктов, преимущественно семечек и/или орехов, с минимальными габаритными размерами, широким диапазоном регулировки высыпаемой дозы, устройством контроля проданного продукта, с возможностью управления процессом дозирования, подключения принтера чекопечати и дистанционной передачи информации о работе полуавтомата. Технический результат заключается в повышении точности и ускорении процесса дозирования, в возможности осуществления контроля количества проданного продукта, подключения принтера чекопечати, дистанционной передачи информации о работе полуавтомата и голосового оповещения о завершении процесса дозирования продукта, что способствует повышению производительности торгового процесса. Технический результат достигается тем, что предложен тарельчатый дозатор-полуавтомат, содержащий закрепленный на основании корпус, с окнами для подвода и выгрузки дозируемого продукта,внутри которого в нижней его части размещена с возможностью вращения вокруг вертикальной оси тарель, соединенная с приводом вращения. В верхней части корпуса размещен привод вращения, нижняя часть корпуса выполнена в виде двух воронок: большой и малой; в малой воронке размещена тарель, изготовленная в виде сплошного диска с двумя углами ( и ):- естественный угол ссыпания сыпучих продуктов,- расчетный угол торможения ссыпания сыпучих продуктов; на малой воронке размещена гайка для регулировки количества высыпаемой дозы, в корпус встроены панель управления, индикатор визуального контроля количества дозированного продукта и устройство освещения; в основании установлены системная плата с разъемом для подключения персонального компьютера и принтера чекопечати, системная плата, позволяющая передавать дистанционно информацию о работе тарельчатого дозатора-полуавтомата, и звуковое устройство оповещения дозирования продукта. На фиг. 1 изображен общий вид предлагаемого тарельчатого дозатора-полуавтомата. На фиг. 2 изображена тарель дозатора в разрезе. Тарельчатый дозатор-полуавтомат состоит из корпуса 1, установленного на опоре 2, закрепленной на основании 3. Загрузочное окно корпуса 1 закрывает крышка 4. Внутри корпуса 1 размещен двигатель 5, который вращает тарель 6. Тарель 6 выполнена в виде сплошного диска с двумя углами:- естественный угол ссыпания сыпучих продуктов,- расчетный угол торможения ссыпания сыпучих продуктов. На корпусе 1 установлена панель управления 7 и индикатор визуального контроля количества дозированного продукта 8. На нижнюю часть корпуса 1 одевается большая воронка 9. Вращение тарели 6 происходит в замкнутом объеме, образованном большой воронкой 9 и закрепленной на ней малой воронкой 10. В основании 3 установлена системная плата 11 с разъемом для подключения персонального компьютера, системная плата 12, позволяющая дистанционно передавать информацию и звуковое устройство оповещения о завершении процесса дозирования продукта 13. На корпусе 1 размещено устройство освещения 14 для привлечения внимания. Механическая регулировка количества высыпаемой дозы осуществляется регулировочной гайкой 15, которая накручена на большую воронку 9. Регулировочная гайка 15 стопорится шайбой 16. Предлагаемое техническое решение позволяет, используя минимальное количество деталей и компактную форму обеспечить высокую точность дозирования сыпучих продуктов, преимущественно семечек и/или орехов, свойственную дозаторам основанным на принципе взвешивания продукта, а также позволяет обеспечить полный контроль за процессом дозирования. Устройство работает следующим образом. При включении тарельчатого дозатора-полуавтомата с панели управления 7 происходит запуск двигателя 5, который вращает тарель 6 и дозирует продукт. После прохождения определенного объема через малую воронку 10 происходит остановка двигателя 5. Одновременно с этим происходит фиксирование количества дозированного продукта, сохранение данных о количестве дозированного продукта в памяти системной платы 11 и выдача чека посредством принтера чекопечати, подключенного через разъем сис-1 023096 темной платы 11. Во время остановки двигателя 5 подается сигнал на звуковое устройство оповещения дозирования продукта 13. После того как тарельчатый дозатор-полуавтомат произвел дозацию продукта,происходит дистанционная передача информации о количестве дозированного продукта на компьютерсервер посредством системной платы 12. При подключении персонального компьютера к тарельчатому дозатору-полуавтомату через разъем системной платы 11 происходит передача данных о количестве дозированного продукта. Также с помощью персонального компьютера осуществляется настройка объема высыпаемой дозы. Во время работы тарельчатого дозатора-полуавтомата включается устройство освещения 14 для визуального эффекта процесса дозирования. Предлагаемая конструкция тарельчатого дозатора-полуавтомата позволяет улучшить процесс продажи сыпучих продуктов, преимущественно семечек и/или орехов, а именно: повысить точность дозирования и ускорить процесс дозирования и продажи продукта. Благодаря такой компоновки дозатораполуавтомата есть возможность контролировать количество проданного продукта, подключить принтер чекопечати, персональный компьютер и осуществить точную регулировку высыпаемой дозы. На предлагаемое устройство разработана техническая документация, и по заказу предприятия пищевой промышленности изготовлен опытно-производственный образец аппарата, комплексные испытания которого дали положительные результаты. ФОРМУЛА ИЗОБРЕТЕНИЯ Тарельчатый дозатор-полуавтомат, содержащий закрепленный на основании корпус с окнами для подвода и выгрузки дозируемого продукта, внутри которого в нижней его части размещена с возможностью вращения вокруг вертикальной оси тарель, соединенная с приводом вращения, отличающийся тем,что в верхней части корпуса размещен привод вращения, нижняя часть корпуса выполнена в виде двух воронок: большой и малой; в малой воронке размещена тарель, изготовленная в виде сплошного диска с двумя углами:- естественный угол ссыпания сыпучих продуктов и- расчетный угол торможения ссыпания сыпучих продуктов; на малой воронке имеется гайка для регулировки количества высыпаемой дозы, в корпус встроены панель управления, индикатор визуального контроля количества дозированного продукта и устройство освещения; в основании установлены системная плата с разъемом для подключения персонального компьютера и принтера чекопечати, системная плата, позволяющая передавать дистанционно информацию о работе тарельчатого дозатора-полуавтомата, и звуковое устройство оповещения дозирования продукта.
