Регулируемое нагревающее устройство для водонагревателя

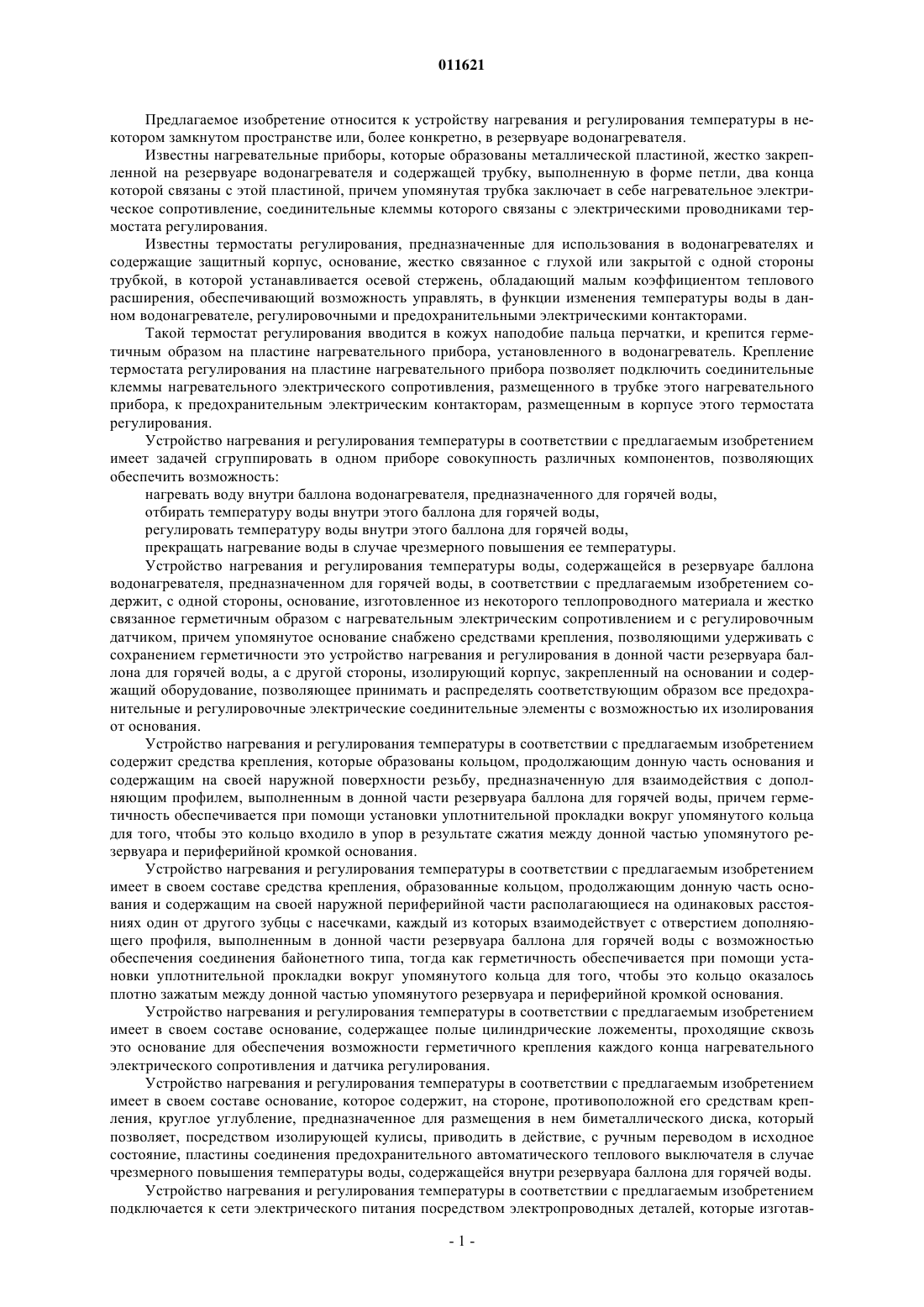

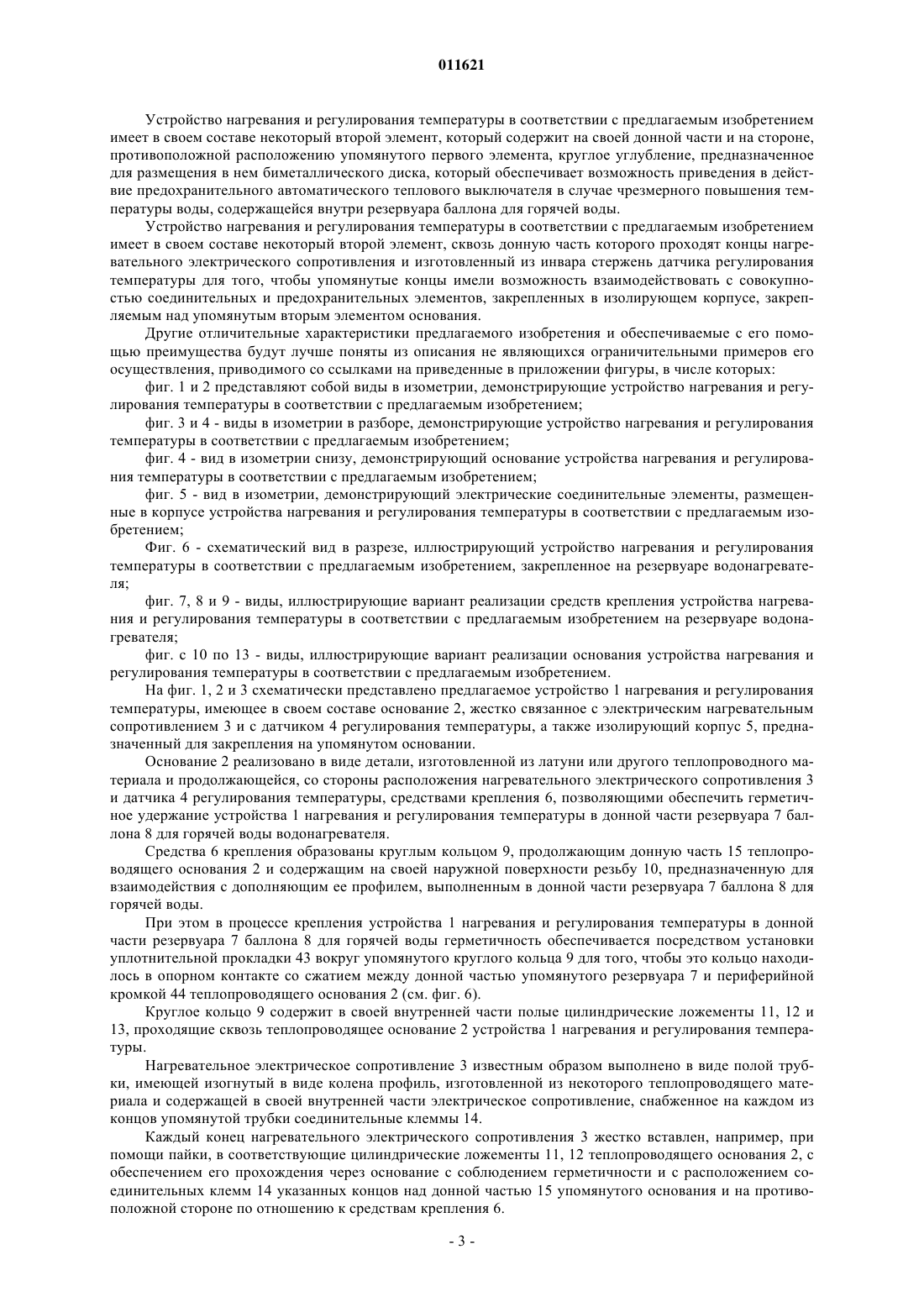

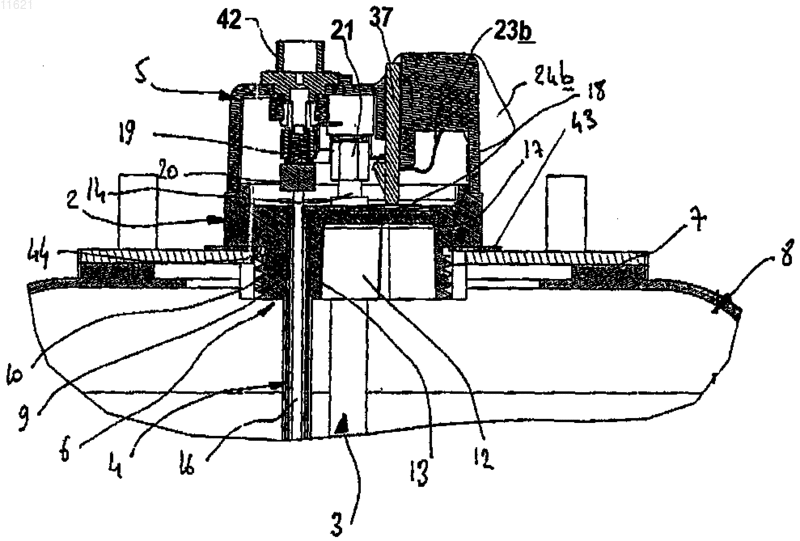

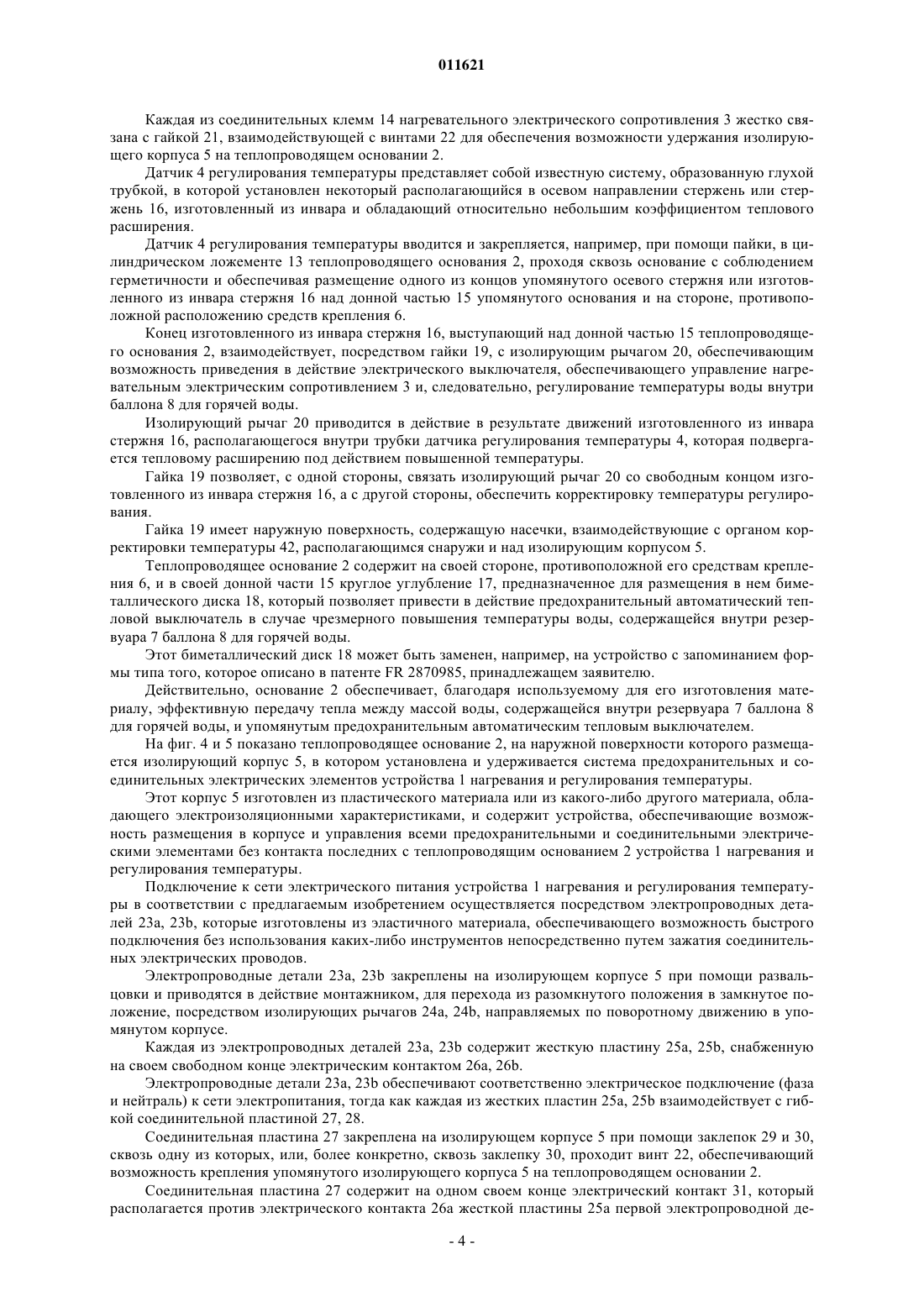

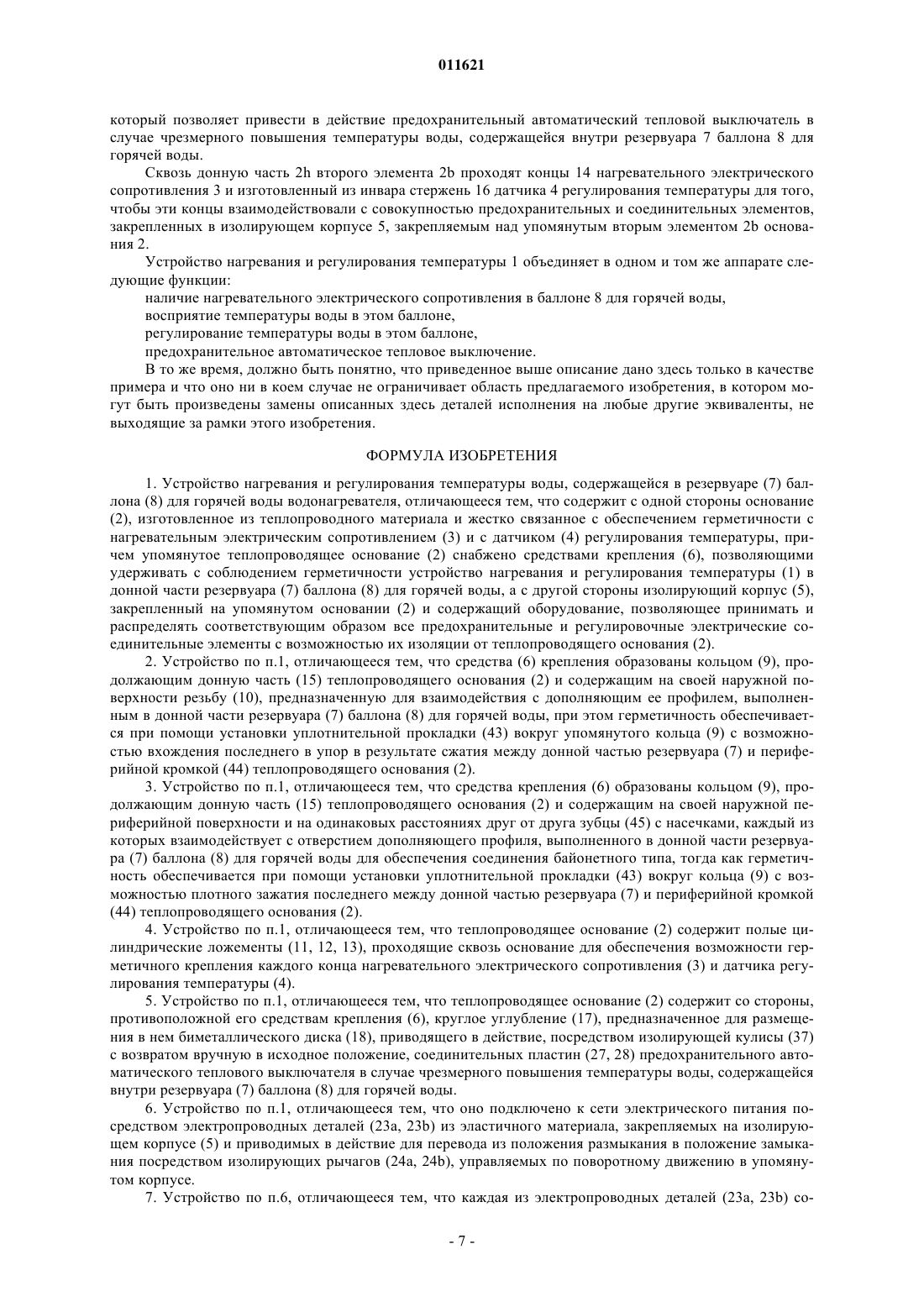

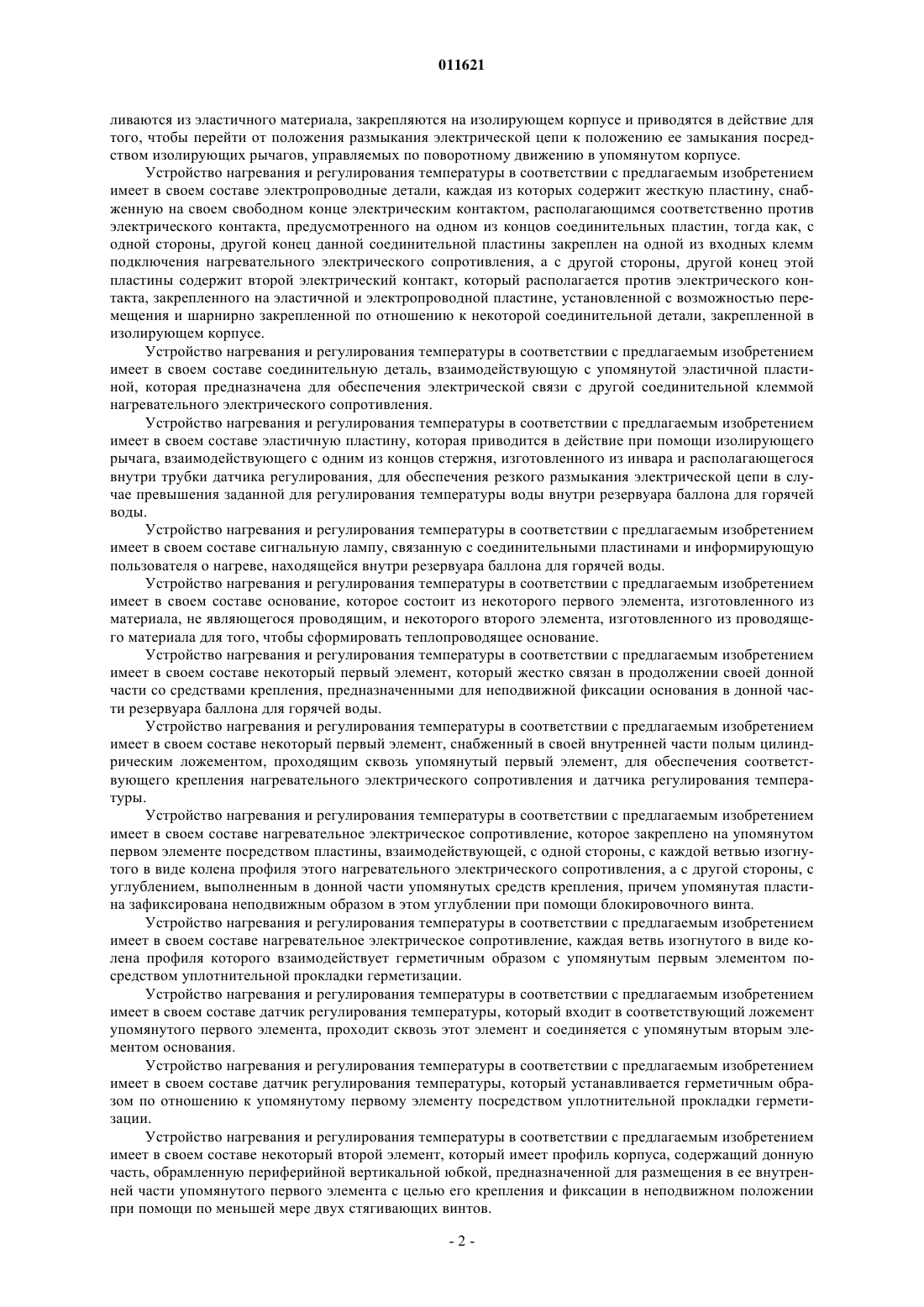

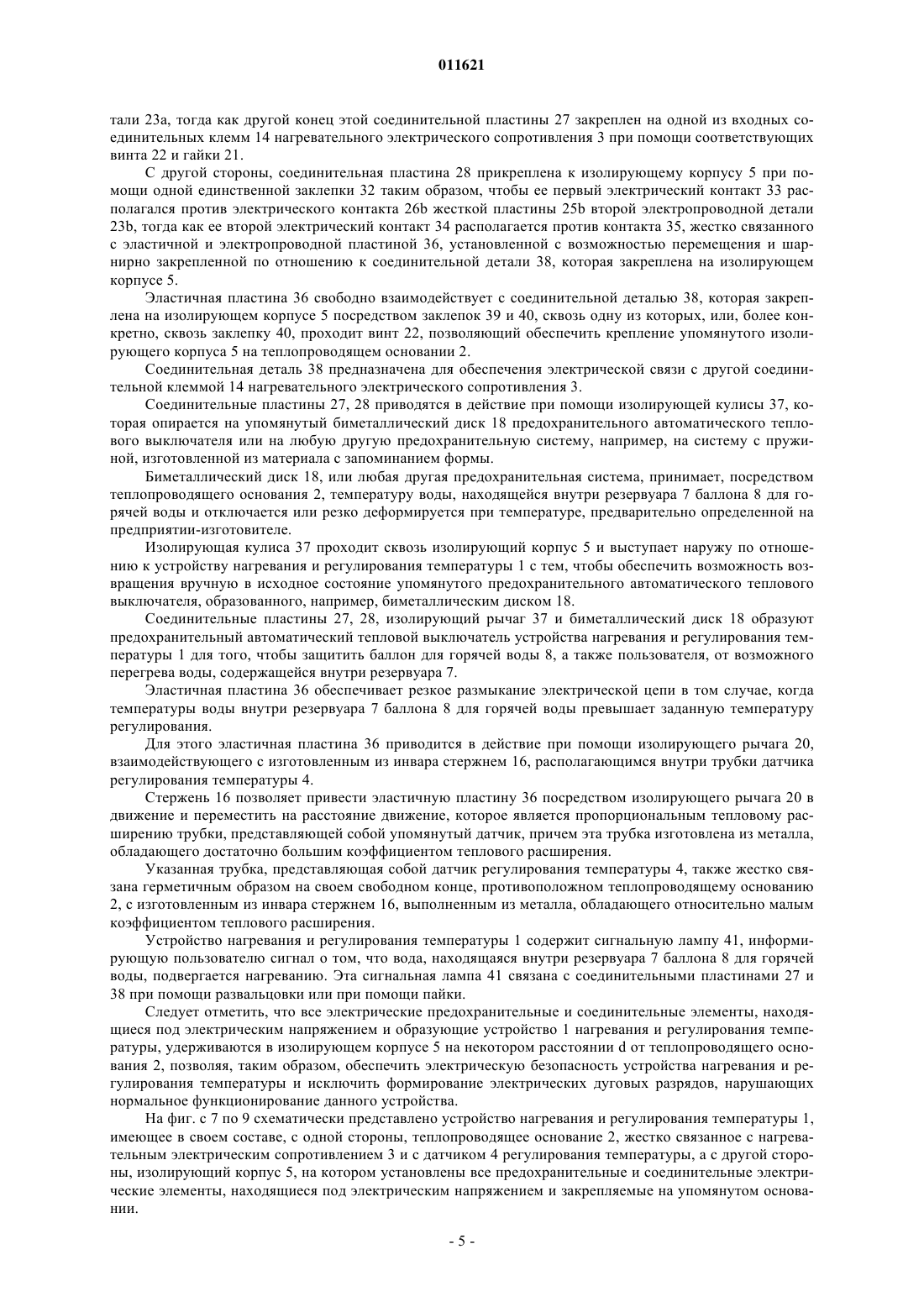

011621 Предлагаемое изобретение относится к устройству нагревания и регулирования температуры в некотором замкнутом пространстве или, более конкретно, в резервуаре водонагревателя. Известны нагревательные приборы, которые образованы металлической пластиной, жестко закрепленной на резервуаре водонагревателя и содержащей трубку, выполненную в форме петли, два конца которой связаны с этой пластиной, причем упомянутая трубка заключает в себе нагревательное электрическое сопротивление, соединительные клеммы которого связаны с электрическими проводниками термостата регулирования. Известны термостаты регулирования, предназначенные для использования в водонагревателях и содержащие защитный корпус, основание, жестко связанное с глухой или закрытой с одной стороны трубкой, в которой устанавливается осевой стержень, обладающий малым коэффициентом теплового расширения, обеспечивающий возможность управлять, в функции изменения температуры воды в данном водонагревателе, регулировочными и предохранительными электрическими контакторами. Такой термостат регулирования вводится в кожух наподобие пальца перчатки, и крепится герметичным образом на пластине нагревательного прибора, установленного в водонагреватель. Крепление термостата регулирования на пластине нагревательного прибора позволяет подключить соединительные клеммы нагревательного электрического сопротивления, размещенного в трубке этого нагревательного прибора, к предохранительным электрическим контакторам, размещенным в корпусе этого термостата регулирования. Устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением имеет задачей сгруппировать в одном приборе совокупность различных компонентов, позволяющих обеспечить возможность: нагревать воду внутри баллона водонагревателя, предназначенного для горячей воды,отбирать температуру воды внутри этого баллона для горячей воды,регулировать температуру воды внутри этого баллона для горячей воды,прекращать нагревание воды в случае чрезмерного повышения ее температуры. Устройство нагревания и регулирования температуры воды, содержащейся в резервуаре баллона водонагревателя, предназначенном для горячей воды, в соответствии с предлагаемым изобретением содержит, с одной стороны, основание, изготовленное из некоторого теплопроводного материала и жестко связанное герметичным образом с нагревательным электрическим сопротивлением и с регулировочным датчиком, причем упомянутое основание снабжено средствами крепления, позволяющими удерживать с сохранением герметичности это устройство нагревания и регулирования в донной части резервуара баллона для горячей воды, а с другой стороны, изолирующий корпус, закрепленный на основании и содержащий оборудование, позволяющее принимать и распределять соответствующим образом все предохранительные и регулировочные электрические соединительные элементы с возможностью их изолирования от основания. Устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением содержит средства крепления, которые образованы кольцом, продолжающим донную часть основания и содержащим на своей наружной поверхности резьбу, предназначенную для взаимодействия с дополняющим профилем, выполненным в донной части резервуара баллона для горячей воды, причем герметичность обеспечивается при помощи установки уплотнительной прокладки вокруг упомянутого кольца для того, чтобы это кольцо входило в упор в результате сжатия между донной частью упомянутого резервуара и периферийной кромкой основания. Устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением имеет в своем составе средства крепления, образованные кольцом, продолжающим донную часть основания и содержащим на своей наружной периферийной части располагающиеся на одинаковых расстояниях один от другого зубцы с насечками, каждый из которых взаимодействует с отверстием дополняющего профиля, выполненным в донной части резервуара баллона для горячей воды с возможностью обеспечения соединения байонетного типа, тогда как герметичность обеспечивается при помощи установки уплотнительной прокладки вокруг упомянутого кольца для того, чтобы это кольцо оказалось плотно зажатым между донной частью упомянутого резервуара и периферийной кромкой основания. Устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением имеет в своем составе основание, содержащее полые цилиндрические ложементы, проходящие сквозь это основание для обеспечения возможности герметичного крепления каждого конца нагревательного электрического сопротивления и датчика регулирования. Устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением имеет в своем составе основание, которое содержит, на стороне, противоположной его средствам крепления, круглое углубление, предназначенное для размещения в нем биметаллического диска, который позволяет, посредством изолирующей кулисы, приводить в действие, с ручным переводом в исходное состояние, пластины соединения предохранительного автоматического теплового выключателя в случае чрезмерного повышения температуры воды, содержащейся внутри резервуара баллона для горячей воды. Устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением подключается к сети электрического питания посредством электропроводных деталей, которые изготав-1 011621 ливаются из эластичного материала, закрепляются на изолирующем корпусе и приводятся в действие для того, чтобы перейти от положения размыкания электрической цепи к положению ее замыкания посредством изолирующих рычагов, управляемых по поворотному движению в упомянутом корпусе. Устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением имеет в своем составе электропроводные детали, каждая из которых содержит жесткую пластину, снабженную на своем свободном конце электрическим контактом, располагающимся соответственно против электрического контакта, предусмотренного на одном из концов соединительных пластин, тогда как, с одной стороны, другой конец данной соединительной пластины закреплен на одной из входных клемм подключения нагревательного электрического сопротивления, а с другой стороны, другой конец этой пластины содержит второй электрический контакт, который располагается против электрического контакта, закрепленного на эластичной и электропроводной пластине, установленной с возможностью перемещения и шарнирно закрепленной по отношению к некоторой соединительной детали, закрепленной в изолирующем корпусе. Устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением имеет в своем составе соединительную деталь, взаимодействующую с упомянутой эластичной пластиной, которая предназначена для обеспечения электрической связи с другой соединительной клеммой нагревательного электрического сопротивления. Устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением имеет в своем составе эластичную пластину, которая приводится в действие при помощи изолирующего рычага, взаимодействующего с одним из концов стержня, изготовленного из инвара и располагающегося внутри трубки датчика регулирования, для обеспечения резкого размыкания электрической цепи в случае превышения заданной для регулирования температуры воды внутри резервуара баллона для горячей воды. Устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением имеет в своем составе сигнальную лампу, связанную с соединительными пластинами и информирующую пользователя о нагреве, находящейся внутри резервуара баллона для горячей воды. Устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением имеет в своем составе основание, которое состоит из некоторого первого элемента, изготовленного из материала, не являющегося проводящим, и некоторого второго элемента, изготовленного из проводящего материала для того, чтобы сформировать теплопроводящее основание. Устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением имеет в своем составе некоторый первый элемент, который жестко связан в продолжении своей донной части со средствами крепления, предназначенными для неподвижной фиксации основания в донной части резервуара баллона для горячей воды. Устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением имеет в своем составе некоторый первый элемент, снабженный в своей внутренней части полым цилиндрическим ложементом, проходящим сквозь упомянутый первый элемент, для обеспечения соответствующего крепления нагревательного электрического сопротивления и датчика регулирования температуры. Устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением имеет в своем составе нагревательное электрическое сопротивление, которое закреплено на упомянутом первом элементе посредством пластины, взаимодействующей, с одной стороны, с каждой ветвью изогнутого в виде колена профиля этого нагревательного электрического сопротивления, а с другой стороны, с углублением, выполненным в донной части упомянутых средств крепления, причем упомянутая пластина зафиксирована неподвижным образом в этом углублении при помощи блокировочного винта. Устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением имеет в своем составе нагревательное электрическое сопротивление, каждая ветвь изогнутого в виде колена профиля которого взаимодействует герметичным образом с упомянутым первым элементом посредством уплотнительной прокладки герметизации. Устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением имеет в своем составе датчик регулирования температуры, который входит в соответствующий ложемент упомянутого первого элемента, проходит сквозь этот элемент и соединяется с упомянутым вторым элементом основания. Устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением имеет в своем составе датчик регулирования температуры, который устанавливается герметичным образом по отношению к упомянутому первому элементу посредством уплотнительной прокладки герметизации. Устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением имеет в своем составе некоторый второй элемент, который имеет профиль корпуса, содержащий донную часть, обрамленную периферийной вертикальной юбкой, предназначенной для размещения в ее внутренней части упомянутого первого элемента с целью его крепления и фиксации в неподвижном положении при помощи по меньшей мере двух стягивающих винтов.-2 011621 Устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением имеет в своем составе некоторый второй элемент, который содержит на своей донной части и на стороне,противоположной расположению упомянутого первого элемента, круглое углубление, предназначенное для размещения в нем биметаллического диска, который обеспечивает возможность приведения в действие предохранительного автоматического теплового выключателя в случае чрезмерного повышения температуры воды, содержащейся внутри резервуара баллона для горячей воды. Устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением имеет в своем составе некоторый второй элемент, сквозь донную часть которого проходят концы нагревательного электрического сопротивления и изготовленный из инвара стержень датчика регулирования температуры для того, чтобы упомянутые концы имели возможность взаимодействовать с совокупностью соединительных и предохранительных элементов, закрепленных в изолирующем корпусе, закрепляемым над упомянутым вторым элементом основания. Другие отличительные характеристики предлагаемого изобретения и обеспечиваемые с его помощью преимущества будут лучше поняты из описания не являющихся ограничительными примеров его осуществления, приводимого со ссылками на приведенные в приложении фигуры, в числе которых: фиг. 1 и 2 представляют собой виды в изометрии, демонстрирующие устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением; фиг. 3 и 4 - виды в изометрии в разборе, демонстрирующие устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением; фиг. 4 - вид в изометрии снизу, демонстрирующий основание устройства нагревания и регулирования температуры в соответствии с предлагаемым изобретением; фиг. 5 - вид в изометрии, демонстрирующий электрические соединительные элементы, размещенные в корпусе устройства нагревания и регулирования температуры в соответствии с предлагаемым изобретением; Фиг. 6 - схематический вид в разрезе, иллюстрирующий устройство нагревания и регулирования температуры в соответствии с предлагаемым изобретением, закрепленное на резервуаре водонагревателя; фиг. 7, 8 и 9 - виды, иллюстрирующие вариант реализации средств крепления устройства нагревания и регулирования температуры в соответствии с предлагаемым изобретением на резервуаре водонагревателя; фиг. с 10 по 13 - виды, иллюстрирующие вариант реализации основания устройства нагревания и регулирования температуры в соответствии с предлагаемым изобретением. На фиг. 1, 2 и 3 схематически представлено предлагаемое устройство 1 нагревания и регулирования температуры, имеющее в своем составе основание 2, жестко связанное с электрическим нагревательным сопротивлением 3 и с датчиком 4 регулирования температуры, а также изолирующий корпус 5, предназначенный для закрепления на упомянутом основании. Основание 2 реализовано в виде детали, изготовленной из латуни или другого теплопроводного материала и продолжающейся, со стороны расположения нагревательного электрического сопротивления 3 и датчика 4 регулирования температуры, средствами крепления 6, позволяющими обеспечить герметичное удержание устройства 1 нагревания и регулирования температуры в донной части резервуара 7 баллона 8 для горячей воды водонагревателя. Средства 6 крепления образованы круглым кольцом 9, продолжающим донную часть 15 теплопроводящего основания 2 и содержащим на своей наружной поверхности резьбу 10, предназначенную для взаимодействия с дополняющим ее профилем, выполненным в донной части резервуара 7 баллона 8 для горячей воды. При этом в процессе крепления устройства 1 нагревания и регулирования температуры в донной части резервуара 7 баллона 8 для горячей воды герметичность обеспечивается посредством установки уплотнительной прокладки 43 вокруг упомянутого круглого кольца 9 для того, чтобы это кольцо находилось в опорном контакте со сжатием между донной частью упомянутого резервуара 7 и периферийной кромкой 44 теплопроводящего основания 2 (см. фиг. 6). Круглое кольцо 9 содержит в своей внутренней части полые цилиндрические ложементы 11, 12 и 13, проходящие сквозь теплопроводящее основание 2 устройства 1 нагревания и регулирования температуры. Нагревательное электрическое сопротивление 3 известным образом выполнено в виде полой трубки, имеющей изогнутый в виде колена профиль, изготовленной из некоторого теплопроводящего материалаи содержащей в своей внутренней части электрическое сопротивление, снабженное на каждом из концов упомянутой трубки соединительные клеммы 14. Каждый конец нагревательного электрического сопротивления 3 жестко вставлен, например, при помощи пайки, в соответствующие цилиндрические ложементы 11, 12 теплопроводящего основания 2, с обеспечением его прохождения через основание с соблюдением герметичности и с расположением соединительных клемм 14 указанных концов над донной частью 15 упомянутого основания и на противоположной стороне по отношению к средствам крепления 6.-3 011621 Каждая из соединительных клемм 14 нагревательного электрического сопротивления 3 жестко связана с гайкой 21, взаимодействующей с винтами 22 для обеспечения возможности удержания изолирующего корпуса 5 на теплопроводящем основании 2. Датчик 4 регулирования температуры представляет собой известную систему, образованную глухой трубкой, в которой установлен некоторый располагающийся в осевом направлении стержень или стержень 16, изготовленный из инвара и обладающий относительно небольшим коэффициентом теплового расширения. Датчик 4 регулирования температуры вводится и закрепляется, например, при помощи пайки, в цилиндрическом ложементе 13 теплопроводящего основания 2, проходя сквозь основание с соблюдением герметичности и обеспечивая размещение одного из концов упомянутого осевого стержня или изготовленного из инвара стержня 16 над донной частью 15 упомянутого основания и на стороне, противоположной расположению средств крепления 6. Конец изготовленного из инвара стержня 16, выступающий над донной частью 15 теплопроводящего основания 2, взаимодействует, посредством гайки 19, с изолирующим рычагом 20, обеспечивающим возможность приведения в действие электрического выключателя, обеспечивающего управление нагревательным электрическим сопротивлением 3 и, следовательно, регулирование температуры воды внутри баллона 8 для горячей воды. Изолирующий рычаг 20 приводится в действие в результате движений изготовленного из инвара стержня 16, располагающегося внутри трубки датчика регулирования температуры 4, которая подвергается тепловому расширению под действием повышенной температуры. Гайка 19 позволяет, с одной стороны, связать изолирующий рычаг 20 со свободным концом изготовленного из инвара стержня 16, а с другой стороны, обеспечить корректировку температуры регулирования. Гайка 19 имеет наружную поверхность, содержащую насечки, взаимодействующие с органом корректировки температуры 42, располагающимся снаружи и над изолирующим корпусом 5. Теплопроводящее основание 2 содержит на своей стороне, противоположной его средствам крепления 6, и в своей донной части 15 круглое углубление 17, предназначенное для размещения в нем биметаллического диска 18, который позволяет привести в действие предохранительный автоматический тепловой выключатель в случае чрезмерного повышения температуры воды, содержащейся внутри резервуара 7 баллона 8 для горячей воды. Этот биметаллический диск 18 может быть заменен, например, на устройство с запоминанием формы типа того, которое описано в патенте FR 2870985, принадлежащем заявителю. Действительно, основание 2 обеспечивает, благодаря используемому для его изготовления материалу, эффективную передачу тепла между массой воды, содержащейся внутри резервуара 7 баллона 8 для горячей воды, и упомянутым предохранительным автоматическим тепловым выключателем. На фиг. 4 и 5 показано теплопроводящее основание 2, на наружной поверхности которого размещается изолирующий корпус 5, в котором установлена и удерживается система предохранительных и соединительных электрических элементов устройства 1 нагревания и регулирования температуры. Этот корпус 5 изготовлен из пластического материала или из какого-либо другого материала, обладающего электроизоляционными характеристиками, и содержит устройства, обеспечивающие возможность размещения в корпусе и управления всеми предохранительными и соединительными электрическими элементами без контакта последних с теплопроводящим основанием 2 устройства 1 нагревания и регулирования температуры. Подключение к сети электрического питания устройства 1 нагревания и регулирования температуры в соответствии с предлагаемым изобретением осуществляется посредством электропроводных деталей 23 а, 23b, которые изготовлены из эластичного материала, обеспечивающего возможность быстрого подключения без использования каких-либо инструментов непосредственно путем зажатия соединительных электрических проводов. Электропроводные детали 23 а, 23b закреплены на изолирующем корпусе 5 при помощи развальцовки и приводятся в действие монтажником, для перехода из разомкнутого положения в замкнутое положение, посредством изолирующих рычагов 24 а, 24b, направляемых по поворотному движению в упомянутом корпусе. Каждая из электропроводных деталей 23 а, 23b содержит жесткую пластину 25 а, 25b, снабженную на своем свободном конце электрическим контактом 26 а, 26b. Электропроводные детали 23 а, 23b обеспечивают соответственно электрическое подключение (фаза и нейтраль) к сети электропитания, тогда как каждая из жестких пластин 25 а, 25b взаимодействует с гибкой соединительной пластиной 27, 28. Соединительная пластина 27 закреплена на изолирующем корпусе 5 при помощи заклепок 29 и 30,сквозь одну из которых, или, более конкретно, сквозь заклепку 30, проходит винт 22, обеспечивающий возможность крепления упомянутого изолирующего корпуса 5 на теплопроводящем основании 2. Соединительная пластина 27 содержит на одном своем конце электрический контакт 31, который располагается против электрического контакта 26 а жесткой пластины 25 а первой электропроводной де-4 011621 тали 23 а, тогда как другой конец этой соединительной пластины 27 закреплен на одной из входных соединительных клемм 14 нагревательного электрического сопротивления 3 при помощи соответствующих винта 22 и гайки 21. С другой стороны, соединительная пластина 28 прикреплена к изолирующему корпусу 5 при помощи одной единственной заклепки 32 таким образом, чтобы ее первый электрический контакт 33 располагался против электрического контакта 26b жесткой пластины 25b второй электропроводной детали 23b, тогда как ее второй электрический контакт 34 располагается против контакта 35, жестко связанного с эластичной и электропроводной пластиной 36, установленной с возможностью перемещения и шарнирно закрепленной по отношению к соединительной детали 38, которая закреплена на изолирующем корпусе 5. Эластичная пластина 36 свободно взаимодействует с соединительной деталью 38, которая закреплена на изолирующем корпусе 5 посредством заклепок 39 и 40, сквозь одну из которых, или, более конкретно, сквозь заклепку 40, проходит винт 22, позволяющий обеспечить крепление упомянутого изолирующего корпуса 5 на теплопроводящем основании 2. Соединительная деталь 38 предназначена для обеспечения электрической связи с другой соединительной клеммой 14 нагревательного электрического сопротивления 3. Соединительные пластины 27, 28 приводятся в действие при помощи изолирующей кулисы 37, которая опирается на упомянутый биметаллический диск 18 предохранительного автоматического теплового выключателя или на любую другую предохранительную систему, например, на систему с пружиной, изготовленной из материала с запоминанием формы. Биметаллический диск 18, или любая другая предохранительная система, принимает, посредством теплопроводящего основания 2, температуру воды, находящейся внутри резервуара 7 баллона 8 для горячей воды и отключается или резко деформируется при температуре, предварительно определенной на предприятии-изготовителе. Изолирующая кулиса 37 проходит сквозь изолирующий корпус 5 и выступает наружу по отношению к устройству нагревания и регулирования температуры 1 с тем, чтобы обеспечить возможность возвращения вручную в исходное состояние упомянутого предохранительного автоматического теплового выключателя, образованного, например, биметаллическим диском 18. Соединительные пластины 27, 28, изолирующий рычаг 37 и биметаллический диск 18 образуют предохранительный автоматический тепловой выключатель устройства нагревания и регулирования температуры 1 для того, чтобы защитить баллон для горячей воды 8, а также пользователя, от возможного перегрева воды, содержащейся внутри резервуара 7. Эластичная пластина 36 обеспечивает резкое размыкание электрической цепи в том случае, когда температуры воды внутри резервуара 7 баллона 8 для горячей воды превышает заданную температуру регулирования. Для этого эластичная пластина 36 приводится в действие при помощи изолирующего рычага 20,взаимодействующего с изготовленным из инвара стержнем 16, располагающимся внутри трубки датчика регулирования температуры 4. Стержень 16 позволяет привести эластичную пластину 36 посредством изолирующего рычага 20 в движение и переместить на расстояние движение, которое является пропорциональным тепловому расширению трубки, представляющей собой упомянутый датчик, причем эта трубка изготовлена из металла,обладающего достаточно большим коэффициентом теплового расширения. Указанная трубка, представляющая собой датчик регулирования температуры 4, также жестко связана герметичным образом на своем свободном конце, противоположном теплопроводящему основанию 2, с изготовленным из инвара стержнем 16, выполненным из металла, обладающего относительно малым коэффициентом теплового расширения. Устройство нагревания и регулирования температуры 1 содержит сигнальную лампу 41, информирующую пользователю сигнал о том, что вода, находящаяся внутри резервуара 7 баллона 8 для горячей воды, подвергается нагреванию. Эта сигнальная лампа 41 связана с соединительными пластинами 27 и 38 при помощи развальцовки или при помощи пайки. Следует отметить, что все электрические предохранительные и соединительные элементы, находящиеся под электрическим напряжением и образующие устройство 1 нагревания и регулирования температуры, удерживаются в изолирующем корпусе 5 на некотором расстоянии d от теплопроводящего основания 2, позволяя, таким образом, обеспечить электрическую безопасность устройства нагревания и регулирования температуры и исключить формирование электрических дуговых разрядов, нарушающих нормальное функционирование данного устройства. На фиг. с 7 по 9 схематически представлено устройство нагревания и регулирования температуры 1,имеющее в своем составе, с одной стороны, теплопроводящее основание 2, жестко связанное с нагревательным электрическим сопротивлением 3 и с датчиком 4 регулирования температуры, а с другой стороны, изолирующий корпус 5, на котором установлены все предохранительные и соединительные электрические элементы, находящиеся под электрическим напряжением и закрепляемые на упомянутом основании.-5 011621 Устройство нагревания и регулирования температуры 1, схематически проиллюстрированное на фиг. с 7 по 9, отличается от соответствующего устройства, описанного выше и представленного на фигурах с 1 по 6, только конструкцией средств крепления 6, позволяющих обеспечить его удержание в донной части резервуара 7 баллона 8 для горячей воды. В рассматриваемом варианте выполнения средства крепления 6 образованы кольцом 9, продолжающим донную часть 15 теплопроводящего основания 2 и содержащим на своей наружной периферийной части располагающиеся на одинаковых расстояниях друг от друга рифленые зубцы 45, каждый из которых взаимодействует с дополняющим профилированным отверстием, выполненным в донной части резервуара 7 баллона 8 для горячей воды, таким образом, чтобы реализовать соединение байонетного типа. При этом герметичность обеспечивается, в процессе крепления устройства нагревания и регулирования температуры 1 в донной части резервуара 7 баллона для горячей воды 8, при помощи установки уплотнительной прокладки 43 вокруг кольца 9 для того, чтобы эта уплотнительная прокладка была зажата при стягивании между донной частью упомянутого резервуара 7 и периферийной кромкой 44 теплопроводящего основания 2 (см. фиг. 9). На фиг. с 10 по 13 представлено устройство 1 нагревания и регулирования температуры, содержащее, с одной стороны, теплопроводящее основание 2, жестко связанное с нагревательным электрическим сопротивлением 3 и с датчиком 4 регулирования температуры, а с другой стороны, изолирующий корпус 5, на котором установлены все предохранительные и соединительные электрические элементы, находящиеся под электрическим напряжением и закрепляющиеся на упомянутом основании. Устройство 1 нагревания и регулирования температуры, проиллюстрированное на фиг. с 10 по 12,отличается от аналогичного устройства, описанного в предшествующем изложении и показанного на фиг. с 1 по 9, только реализацией и размещением основания 2, взаимодействующего, с одной стороны, с нагревательным электрическим сопротивлением 3, датчиком 4 регулирования температуры и изолирующим корпусом 5, а с другой стороны, взаимодействующего, при помощи средств 6 крепления, с донной частью резервуара 7 баллона 8 для горячей воды. Таким образом, основание 2 образовано некоторым первым элементом 2 а, изготовленным из материала, не являющегося теплопроводным, например, из пластического материала, и некоторым вторым элементом 2b, изготовленным из теплопроводного материала, например, из стали, для того, чтобы сформировать теплопроводящее основание 2. Первый элемент 2 а жестко связан, в продолжении своей донной части 15, со средствами крепления 6, которые образованы кольцом 9, содержащим либо резьбовой профиль 10, либо зубцы 45 с насечками,для того, чтобы обеспечить неподвижную фиксацию основания 2 в донной части резервуара 7 баллона 8 для горячей воды. Этот первый элемент 2 а и, говоря более конкретно, круглое кольцо 9, содержит в своей внутренней части проходящие сквозь этот первый элемент полые цилиндрические ложементы 11, 12 и 13, предназначенные для крепления соответственно нагревательного электрического сопротивления 3 и датчика 4 регулирования температуры. Каждый конец нагревательного электрического сопротивления 3 вводится в соответствующие цилиндрические ложементы 11, 12 первого элемента 2 а для того, чтобы пройти сквозь этот элемент так,чтобы соединительные клеммы 14 этого нагревательного электрического сопротивления 3 оказались размещенными над донной частью 15 упомянутого основания и на стороне, противоположной средствам крепления 6. Нагревательное электрическое сопротивление 3 закреплено на первом элементе 2 а при помощи пластины 2 с, взаимодействующей, с одной стороны, с каждой ветвью изогнутого в виде колена профиля этого нагревательного электрического сопротивления 3, а с другой стороны, с углублением 2d, выполненным в донной части 15 круглого кольца 9, причем упомянутая пластина неподвижно зафиксирована в этом углублении 2d при помощи блокировочного винта 2 е. Каждая ветвь изогнутого в виде колена профиля нагревательного электрического сопротивления 3 взаимодействует герметичным образом с первым элементом 2 а посредством уплотнительной прокладки 2f, взаимодействующей с соответствующими цилиндрическими ложементами 11, 12. Датчик 4 регулирования температуры вводится в ложемент 13 первого элемента 2 а, проходит сквозь этот первый элемент и соединяется с вторым элементом 2b основания 2. Датчик 4 регулирования температуры устанавливается герметичным образом по отношению к первому элементу 2 а посредством уплотнительной прокладки 2g, взаимодействующей с соответствующим цилиндрическим ложементом 13. Второй элемент 2b представляет профиль корпуса, содержащего донную часть 2h, обрамленную периферийной вертикальной юбкой 2i, предназначенной для размещения в ее внутренней части первого элемента 2 а с целью его крепления и неподвижной фиксации при помощи по меньшей мере двух стягивающих винтов 2j. Второй элемент 2b содержит, на своей донной части 2h и на стороне, противоположной первому элементу 2 а, круглое углубление 2k, предназначенное для размещения в нем биметаллического диска 18,-6 011621 который позволяет привести в действие предохранительный автоматический тепловой выключатель в случае чрезмерного повышения температуры воды, содержащейся внутри резервуара 7 баллона 8 для горячей воды. Сквозь донную часть 2h второго элемента 2b проходят концы 14 нагревательного электрического сопротивления 3 и изготовленный из инвара стержень 16 датчика 4 регулирования температуры для того,чтобы эти концы взаимодействовали с совокупностью предохранительных и соединительных элементов,закрепленных в изолирующем корпусе 5, закрепляемым над упомянутым вторым элементом 2b основания 2. Устройство нагревания и регулирования температуры 1 объединяет в одном и том же аппарате следующие функции: наличие нагревательного электрического сопротивления в баллоне 8 для горячей воды,восприятие температуры воды в этом баллоне,регулирование температуры воды в этом баллоне,предохранительное автоматическое тепловое выключение. В то же время, должно быть понятно, что приведенное выше описание дано здесь только в качестве примера и что оно ни в коем случае не ограничивает область предлагаемого изобретения, в котором могут быть произведены замены описанных здесь деталей исполнения на любые другие эквиваленты, не выходящие за рамки этого изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство нагревания и регулирования температуры воды, содержащейся в резервуаре (7) баллона (8) для горячей воды водонагревателя, отличающееся тем, что содержит с одной стороны основание(2), изготовленное из теплопроводного материала и жестко связанное с обеспечением герметичности с нагревательным электрическим сопротивлением (3) и с датчиком (4) регулирования температуры, причем упомянутое теплопроводящее основание (2) снабжено средствами крепления (6), позволяющими удерживать с соблюдением герметичности устройство нагревания и регулирования температуры (1) в донной части резервуара (7) баллона (8) для горячей воды, а с другой стороны изолирующий корпус (5),закрепленный на упомянутом основании (2) и содержащий оборудование, позволяющее принимать и распределять соответствующим образом все предохранительные и регулировочные электрические соединительные элементы с возможностью их изоляции от теплопроводящего основания (2). 2. Устройство по п.1, отличающееся тем, что средства (6) крепления образованы кольцом (9), продолжающим донную часть (15) теплопроводящего основания (2) и содержащим на своей наружной поверхности резьбу (10), предназначенную для взаимодействия с дополняющим ее профилем, выполненным в донной части резервуара (7) баллона (8) для горячей воды, при этом герметичность обеспечивается при помощи установки уплотнительной прокладки (43) вокруг упомянутого кольца (9) с возможностью вхождения последнего в упор в результате сжатия между донной частью резервуара (7) и периферийной кромкой (44) теплопроводящего основания (2). 3. Устройство по п.1, отличающееся тем, что средства крепления (6) образованы кольцом (9), продолжающим донную часть (15) теплопроводящего основания (2) и содержащим на своей наружной периферийной поверхности и на одинаковых расстояниях друг от друга зубцы (45) с насечками, каждый из которых взаимодействует с отверстием дополняющего профиля, выполненного в донной части резервуара (7) баллона (8) для горячей воды для обеспечения соединения байонетного типа, тогда как герметичность обеспечивается при помощи установки уплотнительной прокладки (43) вокруг кольца (9) с возможностью плотного зажатия последнего между донной частью резервуара (7) и периферийной кромкой(44) теплопроводящего основания (2). 4. Устройство по п.1, отличающееся тем, что теплопроводящее основание (2) содержит полые цилиндрические ложементы (11, 12, 13), проходящие сквозь основание для обеспечения возможности герметичного крепления каждого конца нагревательного электрического сопротивления (3) и датчика регулирования температуры (4). 5. Устройство по п.1, отличающееся тем, что теплопроводящее основание (2) содержит со стороны,противоположной его средствам крепления (6), круглое углубление (17), предназначенное для размещения в нем биметаллического диска (18), приводящего в действие, посредством изолирующей кулисы (37) с возвратом вручную в исходное положение, соединительных пластин (27, 28) предохранительного автоматического теплового выключателя в случае чрезмерного повышения температуры воды, содержащейся внутри резервуара (7) баллона (8) для горячей воды. 6. Устройство по п.1, отличающееся тем, что оно подключено к сети электрического питания посредством электропроводных деталей (23 а, 23b) из эластичного материала, закрепляемых на изолирующем корпусе (5) и приводимых в действие для перевода из положения размыкания в положение замыкания посредством изолирующих рычагов (24 а, 24b), управляемых по поворотному движению в упомянутом корпусе. 7. Устройство по п.6, отличающееся тем, что каждая из электропроводных деталей (23 а, 23b) со-7 011621 держит жесткую пластину (25 а, 25b), снабженную на своем свободном конце электрическим контактом(26a, 26b), располагающимся соответственно против электрического контакта (31, 33), предусмотренного на одном из концов соединительных пластин (27, 28), при этом другой конец соединительной пластины(27) закреплен на одной из входных клемм подключения (14) нагревательного электрического сопротивления (3), а другой конец соединительной пластины (28) содержит второй электрический контакт (34),который располагается против электрического контакта (35), закрепленного на эластичной и электропроводной пластине (36), установленной с возможностью перемещения и шарнирно закрепленной по отношению к соединительной детали (38), которая закреплена в изолирующем корпусе (5). 8. Устройство по п.7, отличающееся тем, что соединительная деталь (38), взаимодействующая с эластичной пластиной (36), предназначена для обеспечения электрической связи с другой соединительной клеммой (14) нагревательного электрического сопротивления (3). 9. Устройство по п.7, отличающееся тем, что эластичная пластина (36) приводится в действие при помощи изолирующего рычага (20), взаимодействующего с одним из концов изготовленного из инвара стержня (16), располагающегося внутри трубки датчика регулирования температуры (4), для обеспечения резкого размыкания электрической цепи в случае превышения заданной для регулирования температуры воды внутри резервуара (7) баллона (8) для горячей воды. 10. Устройство по п.7, отличающееся тем, что содержит сигнальную лампу, которая связана с соединительными пластинами (27, 38) и информирует пользователя о нагревании воды, находящейся внутри резервуара (7) баллона (8) для горячей воды. 11. Устройство по п.1, отличающееся тем, что основание (2) состоит из первого элемента (2 а), изготовленного из материала, не являющегося проводящим, и второго элемента (2b), изготовленного из проводящего материала для формирования теплопроводящего основания (2). 12. Устройство по п.11, отличающееся тем, что первый элемент (2 а) жестко связан в продолжении своей донной части (15) со средствами крепления (6), предназначенными для неподвижной фиксации основания (2) в донной части резервуара (7) баллона (8) для горячей воды. 13. Устройство по п.11, отличающееся тем, что первый элемент (2 а) содержит в своей внутренней части полые цилиндрические ложементы (11, 12 и 13), проходящие сквозь этот первый элемент для обеспечения соответствующего крепления нагревательного электрического сопротивления (3) и датчика(4) регулирования температуры. 14. Устройство по п.11, отличающееся тем, что нагревательное электрическое сопротивление (3) закреплено на первом элементе (2 а) посредством пластины (2 с), взаимодействующей с одной стороны с каждой ветвью изогнутого в виде колена профиля нагревательного электрического сопротивления (3), а с другой стороны с углублением (2d), выполненным в донной части (15) средств крепления (6), причем упомянутая пластина зафиксирована неподвижным образом в углублении (2d) при помощи блокировочного винта (2 е). 15. Устройство по п.13, отличающееся тем, что каждая ветвь изогнутого в виде колена профиля нагревательного электрического сопротивления (3) отделена от первого элемента (2 а) с обеспечением герметичности, посредством уплотнительной прокладки (2f). 16. Устройство по п.11, отличающееся тем, что датчик (4) регулирования температуры введен в ложемент (13) первого элемента (2 а), проходит сквозь этот элемент и соединен со вторым элементом (2b) основания (2). 17. Устройство по п.16, отличающееся тем, что датчик регулирования температуры (4) устанавливается герметично по отношению к первому элементу (2 а) посредством уплотнительной прокладки (2g). 18. Устройство по п.11, отличающееся тем, что второй элемент (2b) имеет профиль корпуса, содержащий донную часть (2h), обрамленную периферийной вертикальной юбкой (2i), предназначенной для размещения в ее внутренней части первого элемента (2 а) с возможностью его крепления и фиксации в неподвижном положении при помощи по меньшей мере двух стягивающих винтов (2j). 19. Устройство по п.18, отличающееся тем, что второй элемент (2b) содержит на своей донной части (2h) и на стороне, противоположной расположению первого элемента (2 а), круглое углубление (2k),предназначенное для размещения в нем биметаллического диска (18), который обеспечивает возможность приведения в действие предохранительного автоматического теплового выключателя в случае чрезмерного повышения температуры воды, содержащейся внутри резервуара (7) баллона для горячей воды (8). 20. Устройство по п.18, отличающееся тем, что сквозь донную часть (2h) второго элемента (2b) проходят концы (14) нагревательного электрического сопротивления (3) и изготовленный из инвара стержень (16) датчика (4) регулирования температуры для обеспечения возможности взаимодействия концов с совокупностью соединительных и предохранительных элементов, закрепленных в изолирующем корпусе (5), установленном над упомянутым вторым элементом (2b) основания (2).
