Пневматическое ружье для подводной охоты и спусковой механизм для него

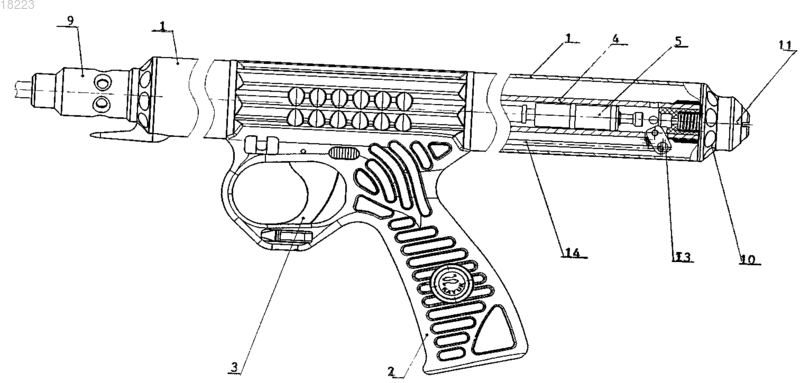

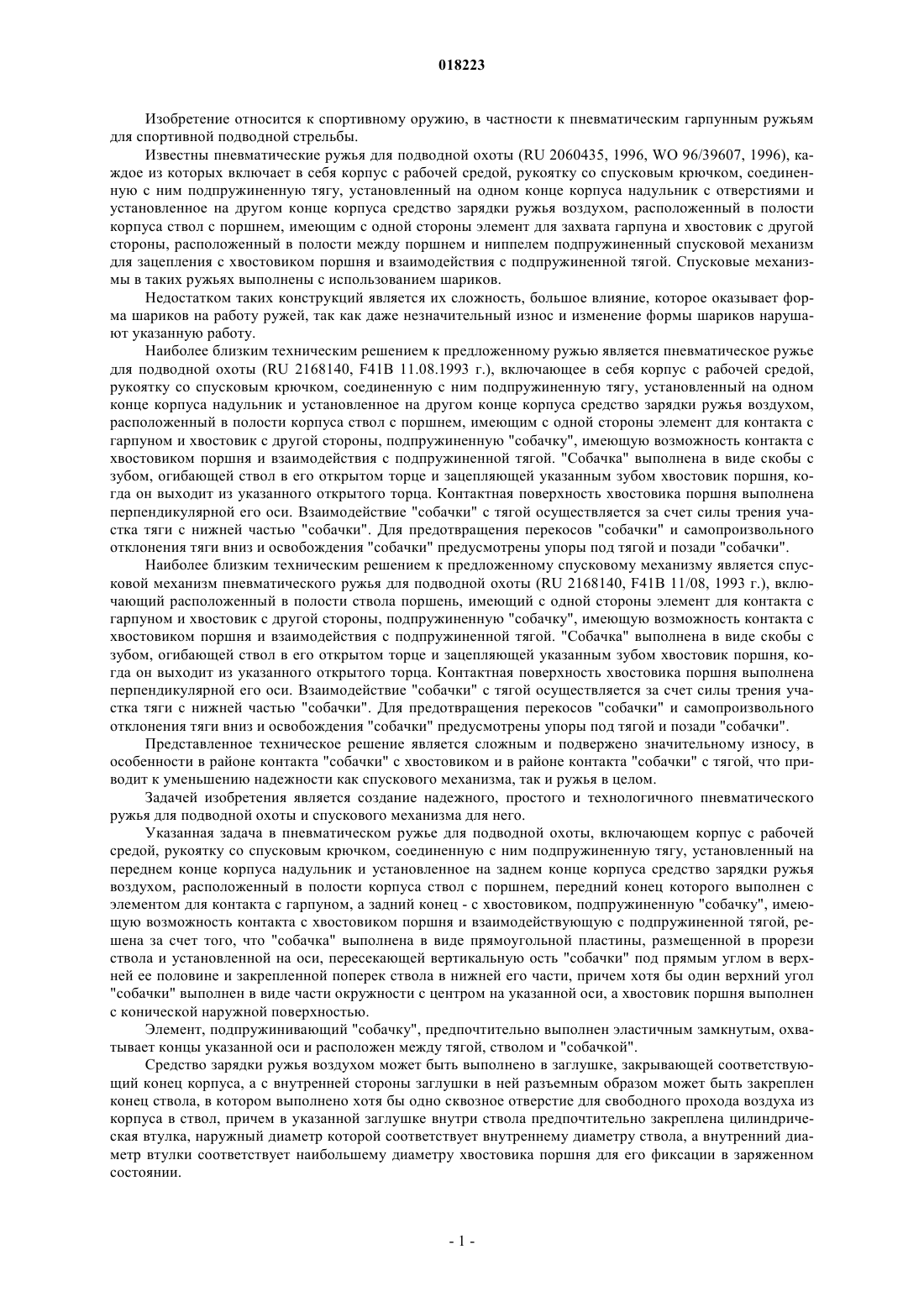

ПНЕВМАТИЧЕСКОЕ РУЖЬЕ ДЛЯ ПОДВОДНОЙ ОХОТЫ И СПУСКОВОЙ МЕХАНИЗМ ДЛЯ НЕГО Изобретение относится к спортивному оружию, в частности к пневматическим гарпунным ружьям для спортивной подводной стрельбы. Задачей изобретения является создание надежного, простого и технологичного пневматического ружья для подводной охоты и спускового механизма для него. Указанная задача в пневматическом ружье для подводной охоты и в спусковом механизме для него решена за счет того, что "собачка" выполнена в виде прямоугольной пластины, размещенной в прорези ствола и установленной на оси, пересекающей вертикальную ось "собачки" под прямым углом в верхней ее половине и закрепленной поперек ствола в нижней его части, причем хотя бы один верхний угол "собачки" выполнен в виде части окружности с центром на указанной оси, а хвостовик поршня выполнен с конической наружной поверхностью. Элемент, подпружинивающий"собачку", предпочтительно выполнен эластичным замкнутым, охватывает концы указанной оси и расположен между тягой, стволом и "собачкой". Изобретение относится к спортивному оружию, в частности к пневматическим гарпунным ружьям для спортивной подводной стрельбы. Известны пневматические ружья для подводной охоты (RU 2060435, 1996, WO 96/39607, 1996), каждое из которых включает в себя корпус с рабочей средой, рукоятку со спусковым крючком, соединенную с ним подпружиненную тягу, установленный на одном конце корпуса надульник с отверстиями и установленное на другом конце корпуса средство зарядки ружья воздухом, расположенный в полости корпуса ствол с поршнем, имеющим с одной стороны элемент для захвата гарпуна и хвостовик с другой стороны, расположенный в полости между поршнем и ниппелем подпружиненный спусковой механизм для зацепления с хвостовиком поршня и взаимодействия с подпружиненной тягой. Спусковые механизмы в таких ружьях выполнены с использованием шариков. Недостатком таких конструкций является их сложность, большое влияние, которое оказывает форма шариков на работу ружей, так как даже незначительный износ и изменение формы шариков нарушают указанную работу. Наиболее близким техническим решением к предложенному ружью является пневматическое ружье для подводной охоты (RU 2168140, F41 В 11.08.1993 г.), включающее в себя корпус с рабочей средой,рукоятку со спусковым крючком, соединенную с ним подпружиненную тягу, установленный на одном конце корпуса надульник и установленное на другом конце корпуса средство зарядки ружья воздухом,расположенный в полости корпуса ствол с поршнем, имеющим с одной стороны элемент для контакта с гарпуном и хвостовик с другой стороны, подпружиненную "собачку", имеющую возможность контакта с хвостовиком поршня и взаимодействия с подпружиненной тягой. "Собачка" выполнена в виде скобы с зубом, огибающей ствол в его открытом торце и зацепляющей указанным зубом хвостовик поршня, когда он выходит из указанного открытого торца. Контактная поверхность хвостовика поршня выполнена перпендикулярной его оси. Взаимодействие "собачки" с тягой осуществляется за счет силы трения участка тяги с нижней частью "собачки". Для предотвращения перекосов "собачки" и самопроизвольного отклонения тяги вниз и освобождения "собачки" предусмотрены упоры под тягой и позади "собачки". Наиболее близким техническим решением к предложенному спусковому механизму является спусковой механизм пневматического ружья для подводной охоты (RU 2168140, F41 В 11/08, 1993 г.), включающий расположенный в полости ствола поршень, имеющий с одной стороны элемент для контакта с гарпуном и хвостовик с другой стороны, подпружиненную "собачку", имеющую возможность контакта с хвостовиком поршня и взаимодействия с подпружиненной тягой. "Собачка" выполнена в виде скобы с зубом, огибающей ствол в его открытом торце и зацепляющей указанным зубом хвостовик поршня, когда он выходит из указанного открытого торца. Контактная поверхность хвостовика поршня выполнена перпендикулярной его оси. Взаимодействие "собачки" с тягой осуществляется за счет силы трения участка тяги с нижней частью "собачки". Для предотвращения перекосов "собачки" и самопроизвольного отклонения тяги вниз и освобождения "собачки" предусмотрены упоры под тягой и позади "собачки". Представленное техническое решение является сложным и подвержено значительному износу, в особенности в районе контакта "собачки" с хвостовиком и в районе контакта "собачки" с тягой, что приводит к уменьшению надежности как спускового механизма, так и ружья в целом. Задачей изобретения является создание надежного, простого и технологичного пневматического ружья для подводной охоты и спускового механизма для него. Указанная задача в пневматическом ружье для подводной охоты, включающем корпус с рабочей средой, рукоятку со спусковым крючком, соединенную с ним подпружиненную тягу, установленный на переднем конце корпуса надульник и установленное на заднем конце корпуса средство зарядки ружья воздухом, расположенный в полости корпуса ствол с поршнем, передний конец которого выполнен с элементом для контакта с гарпуном, а задний конец - с хвостовиком, подпружиненную "собачку", имеющую возможность контакта с хвостовиком поршня и взаимодействующую с подпружиненной тягой, решена за счет того, что "собачка" выполнена в виде прямоугольной пластины, размещенной в прорези ствола и установленной на оси, пересекающей вертикальную ость "собачки" под прямым углом в верхней ее половине и закрепленной поперек ствола в нижней его части, причем хотя бы один верхний угол"собачки" выполнен в виде части окружности с центром на указанной оси, а хвостовик поршня выполнен с конической наружной поверхностью. Элемент, подпружинивающий "собачку", предпочтительно выполнен эластичным замкнутым, охватывает концы указанной оси и расположен между тягой, стволом и "собачкой". Средство зарядки ружья воздухом может быть выполнено в заглушке, закрывающей соответствующий конец корпуса, а с внутренней стороны заглушки в ней разъемным образом может быть закреплен конец ствола, в котором выполнено хотя бы одно сквозное отверстие для свободного прохода воздуха из корпуса в ствол, причем в указанной заглушке внутри ствола предпочтительно закреплена цилиндрическая втулка, наружный диаметр которой соответствует внутреннему диаметру ствола, а внутренний диаметр втулки соответствует наибольшему диаметру хвостовика поршня для его фиксации в заряженном состоянии. Предпочтительно "собачка" взаимодействует с тягой посредством U-образного конца тяги, продетого в отверстие, выполненное в нижней части "собачки", причем размер указанного отверстия значительно превышает диаметр тяги. Поставленная задача в спусковом механизме для пневматического ружья для подводной охоты,включающем поршень для размещения в полости ствола, причем передний конец поршня выполнен с элементом для контакта с гарпуном, а задний конец - с хвостовиком, подпружиненную "собачку", имеющую возможность контакта с хвостовиком поршня и взаимодействия с подпружиненной тягой, решена за счет того, что "собачка" выполнена в виде прямоугольной пластины для размещения в прорези ствола,установленной на оси, пересекающей вертикальную ость "собачки" под прямым углом в верхней ее половине, предназначенной для закрепления поперек ствола в нижней его части, причем хотя бы один верхний угол "собачки" выполнен в виде части окружности с центром на указанной оси, а хвостовик поршня выполнен с конической наружной поверхностью. Предпочтительно элемент, подпружинивающий "собачку", выполнен эластичным замкнутым и охватывает концы указанной оси и расположен между тягой, стволом и "собачкой". Предпочтительно "собачка" взаимодействует с тягой посредством отверстия, выполненного в нижней части "собачки" для продевания в него U-образного конца тяги, причем размер указанного отверстия значительно превышает диаметр тяги. На чертежах показан неограничивающий пример реализации заявленного изобретения. На фиг. 1 схематично показано заявленное пневматическое ружье для подводной охоты с частичным разрезом. На фиг. 2 укрупненно показан заявленный спусковой механизм в продольном разрезе. На фиг. 3 укрупненно показан заявленный спусковой механизм в виде с торца ружья. На фиг. 4 укрупненно показан заявленный спусковой механизм со снятым корпусом. На фиг. 5-9 представлен процесс заряжания заявленного ружья. На фиг. 10-12 представлен процесс выстрела. Пневматическое ружье для подводной охоты содержит корпус 1 с рабочей средой, рукоятку 2 со спусковым крючком 3. В полости корпуса 1 расположен ствол 4 с поршнем 5, причем задний конец поршня выполнен с хвостовиком 6, а передний конец - с элементом 7 для захвата гарпуна 8. Элемент 7 для захвата гарпуна 8 может быть выполнен, например, в виде традиционно применяемого "конуса Морзе". На переднем конце корпуса 1 расположен надульник 9. На заднем конце корпуса 1, противоположном размещению надульника 9, установлена заглушка 10 со средством 11 для зарядки ружья воздухом. В полости корпуса 1 в прорези 12, выполненной в стенке ствола 4 в нижней его части, расположена подпружиненная "собачка" 13, установленная с возможностью зацепления с хвостовиком 6 поршня 5 и взаимодействия с подпружиненной тягой 14, соединенной со спусковым крючком 3. "Собачка" 13 выполнена в виде прямоугольной пластины, установленной на оси 15, пересекающей вертикальную ость"собачки" 13 под прямым углом в верхней ее половине и закрепленной поперек ствола 4 в нижней его части над прорезью 12. В данном примере оба верхних угла "собачки" 13 выполнены в виде части окружности с центром на указанной оси 15. Хвостовик 6 поршня 5 выполнен с конической наружной поверхностью. В данном примере элемент, подпружинивающий "собачку" 13, выполнен в виде резинового кольца 16, которое охватывает концы указанной оси 15 и расположено между тягой 14, наружной поверхностью ствола 4 и "собачкой" 13. "Собачка" 13 в данном примере взаимодействует с тягой 14 посредством отверстия 17, выполненного в нижней части "собачки" 13, в которое продет U-образный конец тяги, причем диаметр указанного отверстия 17 значительно превышает диаметр тяги 14. Средство 11 зарядки ружья воздухом выполнено в заглушке 10, закрывающей задний конец корпуса 1. С внутренней стороны заглушки 10 в ней разъемным образом закреплен конец ствола 4, в котором выполнено хотя бы одно сквозное отверстие 18 для свободного прохода воздуха из корпуса 1 в ствол 4. В заглушке 10 внутри ствола 4 закреплена цилиндрическая втулка 19, наружный диаметр которой соответствует внутреннему диаметру ствола 4, а внутренний диаметр втулки 19 соответствует наибольшему диаметру хвостовика 6 поршня 5 для его фиксации в заряженном состоянии. Пневматическое ружье для подводной охоты и его спусковой механизм работают следующим образом. Зарядку ружья воздухом осуществляют через средство 11, накачивая воздух в корпус до заданного давления Р. В процессе заряжания в ствол 4 под воздействием мускульной силы человека вводят гарпун 8, который перемещает поршень 5 вдоль ствола 4 в заднюю его часть, преодолевая давление Р внутри корпуса 1 ружья (фиг. 2). Дойдя до "собачки" 13, поршень 5, упираясь хвостовиком 6 в верхний край "собачки" 13, поворачивает ее вокруг оси 15, преодолевая сопротивление резинового кольца 16 (фиг. 5, 6). При этом закругленный верхний угол "собачки" 13 перекатывается по конической поверхности хвостовика 6 поршня 5, касаясь указанной поверхности в каждый момент только в одной точке. Это уменьшает трение и, следовательно, износ как "собачки", так и хвостовика. Кроме того, при выполнении обоих верхних углов "собачки" 13 закругленными, как в приведенном примере, при износе одного верхнего угла "собачки" 13, "собачку" можно снять с оси, перевернуть, установить на ось и использовать второй верхний угол для контакта с указанной поверхностью. При этом движении U-образный конец тяги, продетый в отверстие 17, скользит внутри этого отверстия, не теряя контакта с "собачкой" 13 (см. фиг. 5-8). В конечной точке поршень доходит до втулки 19 и "собачка" 13, получив свободу за счет конической наружной поверхности хвостовика 6 поршня 5, под действием резинового кольца 16 возвращается в первоначальное состояние (фиг. 7, 8). В этот момент прекращается действие мускульной силы, и поршень 5 перемещается вперед под действием давления воздуха во внутренней полости ружья и, уперевшись в "собачку" 13, останавливается (фиг. 9). Поворот "собачки" 13 ограничен тем, что она упирается в тело ствола 4 в точке А. Ружье заряжено. В процессе выстрела при нажатии на спусковой крючок 3 тяга 14, перемещаясь вперед, поворачивает "собачку" 13, и верхний ее край выходит из зацепления с хвостовиком 6 поршня 5 (фиг. 10). Поршень 5 освобождается и, под воздействием давления воздуха, начинает движение, разгоняя гарпун 8 (фиг. 11). Происходит выстрел. Одновременно с этим "собачка" 13 возвращается в свое исходное положение(фиг. 12). Таким образом, созданы простое, надежное и технологичное ружье для подводной охоты и спусковой механизм для него. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Пневматическое ружье для подводной охоты, включающее в себя корпус с рабочей средой, рукоятку со спусковым крючком, соединенную с ним подпружиненную тягу, установленный на переднем конце корпуса надульник и установленное на заднем конце корпуса средство зарядки ружья воздухом,расположенный в полости корпуса ствол с поршнем, передний конец которого выполнен с элементом для контакта с гарпуном, а задний конец - с хвостовиком, подпружиненную "собачку", имеющую возможность контакта с хвостовиком поршня и взаимодействия с подпружиненной тягой, отличающееся тем, что "собачка" выполнена в виде прямоугольной пластины, размещенной в прорези стенки ствола и установленной на оси, пересекающей вертикальную ось "собачки" под прямым углом в верхней ее половине и закрепленной поперек ствола в нижней его части, причем хотя бы один верхний угол "собачки" выполнен в виде части окружности с центром на указанной оси, а хвостовик поршня выполнен с конической наружной поверхностью. 2. Ружье по п.1, отличающееся тем, что элемент, подпружинивающий "собачку", выполнен эластичным замкнутым, охватывает концы указанной оси и расположен между тягой, стволом и "собачкой". 3. Ружье по п.1, отличающееся тем, что оно снабжено заглушкой, закрывающей задний конец корпуса, с наружной стороны которой выполнено средство зарядки ружья воздухом, а с внутренней стороны заглушки в ней разъемным образом закреплен конец ствола, в котором выполнено хотя бы одно сквозное отверстие для свободного прохода воздуха из корпуса в ствол. 4. Ружье по п.3, отличающееся тем, что в указанной заглушке внутри ствола закреплена цилиндрическая втулка, наружный диаметр которой соответствует внутреннему диаметру ствола, а внутренний диаметр втулки соответствует наибольшему диаметру хвостовика поршня для его фиксации в заряженном состоянии. 5. Ружье по п.1, отличающееся тем, что "собачка" выполнена с отверстием в нижней ее части для продевания в него U-образного конца тяги, причем размер указанного отверстия значительно превышает диаметр тяги. 6. Спусковой механизм для ружья для подводной охоты, включающий поршень для размещения в полости ствола, причем передний конец поршня выполнен с элементом для контакта с гарпуном, а задний конец - с хвостовиком, подпружиненную "собачку", имеющую возможность контакта с хвостовиком поршня и взаимодействия с подпружиненной тягой, отличающийся тем, что "собачка" выполнена в виде прямоугольной пластины для размещения в прорези ствола, установленной на оси, пересекающей вертикальную ось "собачки" под прямым углом в верхней ее половине и предназначенной для закрепления поперек ствола в нижней его части, причем хотя бы один верхний угол "собачки" выполнен в виде части окружности с центром на указанной оси, а хвостовик поршня выполнен с конической наружной поверхностью. 7. Спусковой механизм по п.6, отличающийся тем, что элемент, подпружинивающий "собачку",выполнен эластичным замкнутым, охватывает концы указанной оси и расположен между тягой, стволом и "собачкой". 8. Спусковой механизм по п.6, отличающийся тем, что "собачка" выполнена с отверстием в нижней ее части для продевания в него U-образного конца тяги, причем размер указанного отверстия значительно превышает диаметр тяги.
