Профиль из листового металла для сухого способа строительства
Формула / Реферат

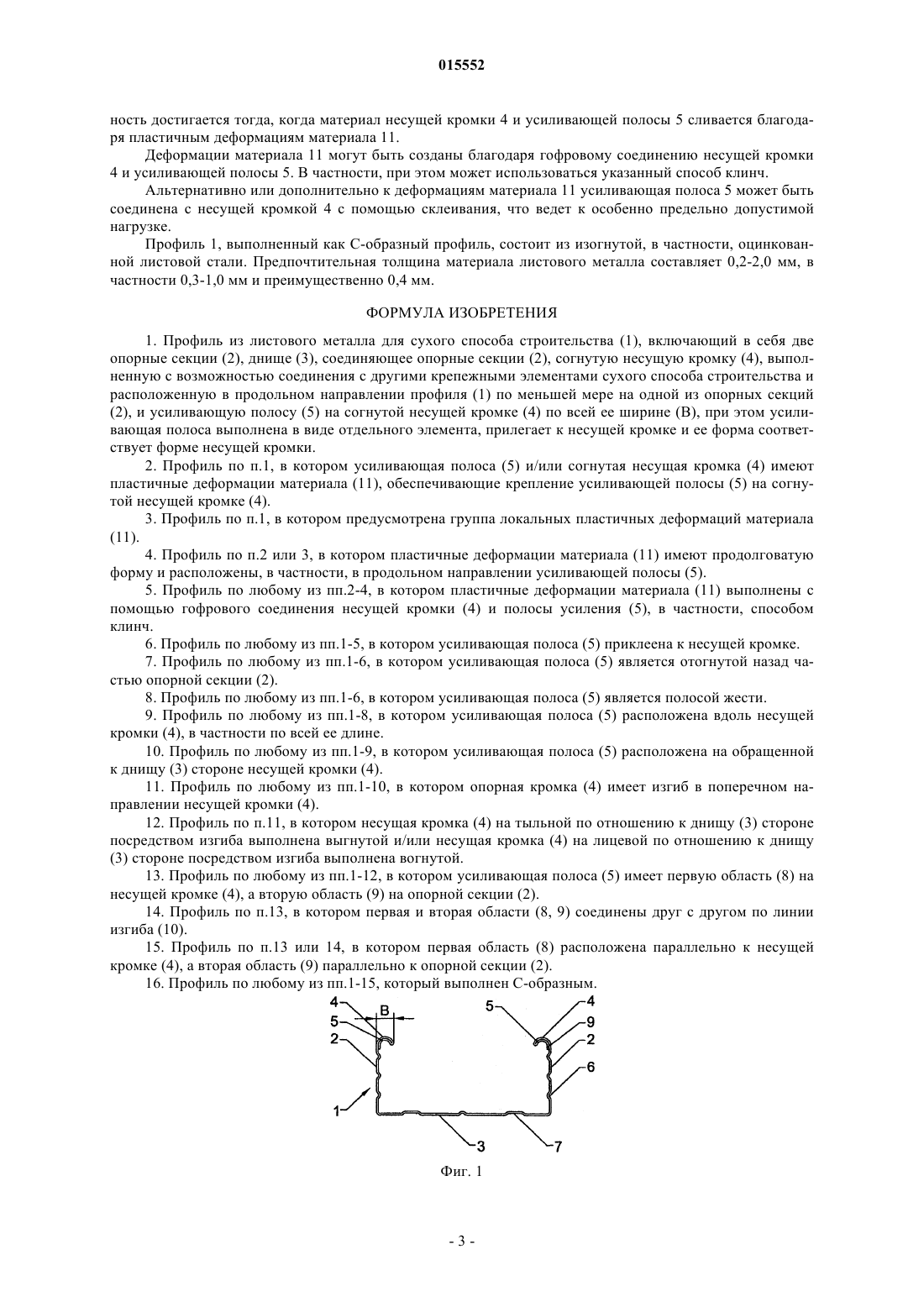

1. Профиль из листового металла для сухого способа строительства (1), включающий в себя две опорные секции (2), днище (3), соединяющее опорные секции (2), согнутую несущую кромку (4), выполненную с возможностью соединения с другими крепежными элементами сухого способа строительства и расположенную в продольном направлении профиля (1) по меньшей мере на одной из опорных секций (2), и усиливающую полосу (5) на согнутой несущей кромке (4) по всей ее ширине (В), при этом усиливающая полоса выполнена в виде отдельного элемента, прилегает к несущей кромке и ее форма соответствует форме несущей кромки.
2. Профиль по п.1, в котором усиливающая полоса (5) и/или согнутая несущая кромка (4) имеют пластичные деформации материала (11), обеспечивающие крепление усиливающей полосы (5) на согнутой несущей кромке (4).
3. Профиль по п.1, в котором предусмотрена группа локальных пластичных деформаций материала (11).
4. Профиль по п.2 или 3, в котором пластичные деформации материала (11) имеют продолговатую форму и расположены, в частности, в продольном направлении усиливающей полосы (5).
5. Профиль по любому из пп.2-4, в котором пластичные деформации материала (11) выполнены с помощью гофрового соединения несущей кромки (4) и полосы усиления (5), в частности, способом клинч.
6. Профиль по любому из пп.1-5, в котором усиливающая полоса (5) приклеена к несущей кромке.
7. Профиль по любому из пп.1-6, в котором усиливающая полоса (5) является отогнутой назад частью опорной секции (2).
8. Профиль по любому из пп.1-6, в котором усиливающая полоса (5) является полосой жести.
9. Профиль по любому из пп.1-8, в котором усиливающая полоса (5) расположена вдоль несущей кромки (4), в частности по всей ее длине.
10. Профиль по любому из пп.1-9, в котором усиливающая полоса (5) расположена на обращенной к днищу (3) стороне несущей кромки (4).
11. Профиль по любому из пп.1-10, в котором опорная кромка (4) имеет изгиб в поперечном направлении несущей кромки (4).
12. Профиль по п.11, в котором несущая кромка (4) на тыльной по отношению к днищу (3) стороне посредством изгиба выполнена выгнутой и/или несущая кромка (4) на лицевой по отношению к днищу (3) стороне посредством изгиба выполнена вогнутой.
13. Профиль по любому из пп.1-12, в котором усиливающая полоса (5) имеет первую область (8) на несущей кромке (4), а вторую область (9) на опорной секции (2).
14. Профиль по п.13, в котором первая и вторая области (8, 9) соединены друг с другом по линии изгиба (10).
15. Профиль по п.13 или 14, в котором первая область (8) расположена параллельно к несущей кромке (4), а вторая область (9) параллельно к опорной секции (2).
16. Профиль по любому из пп.1-15, который выполнен С-образным.
Текст

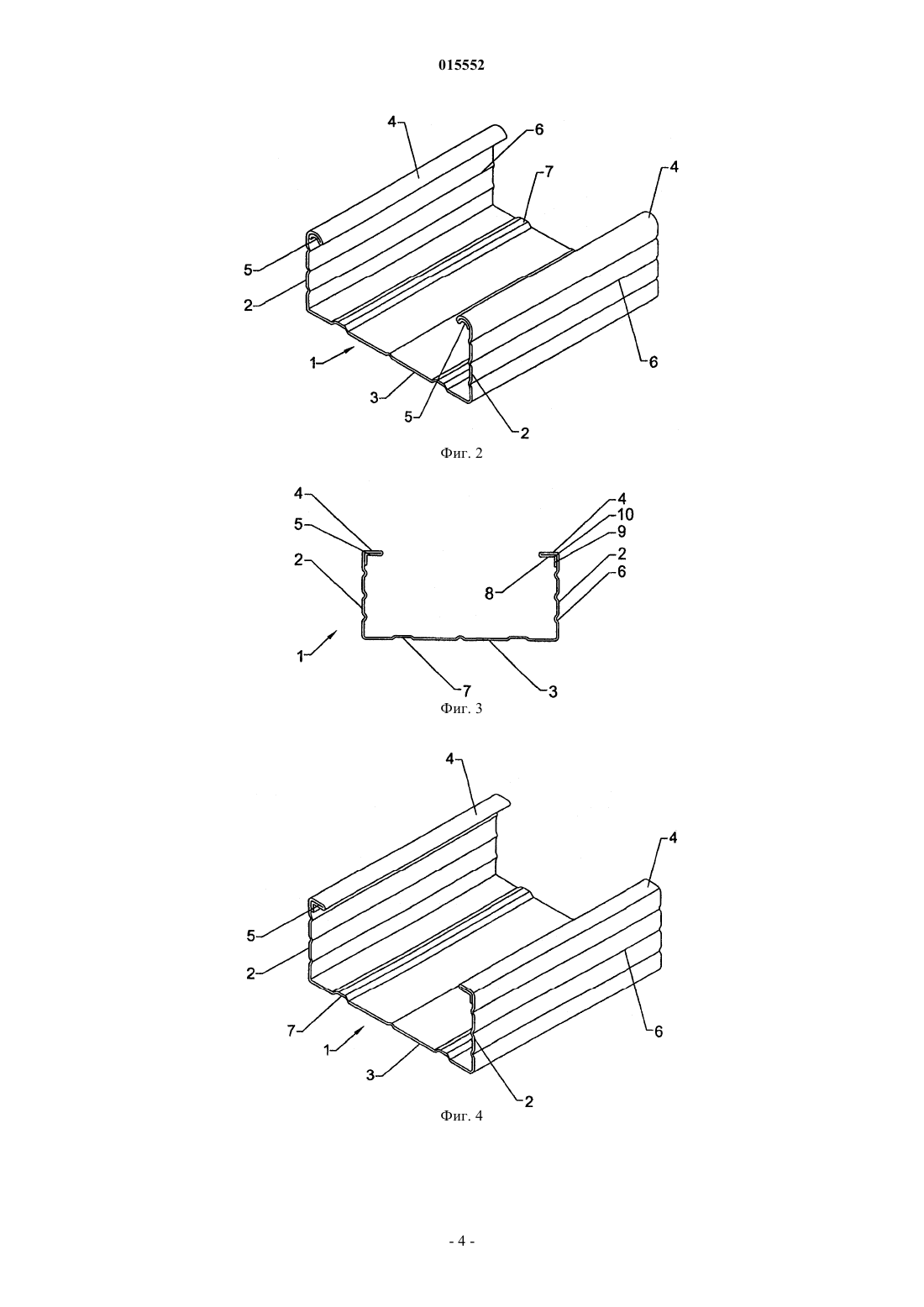

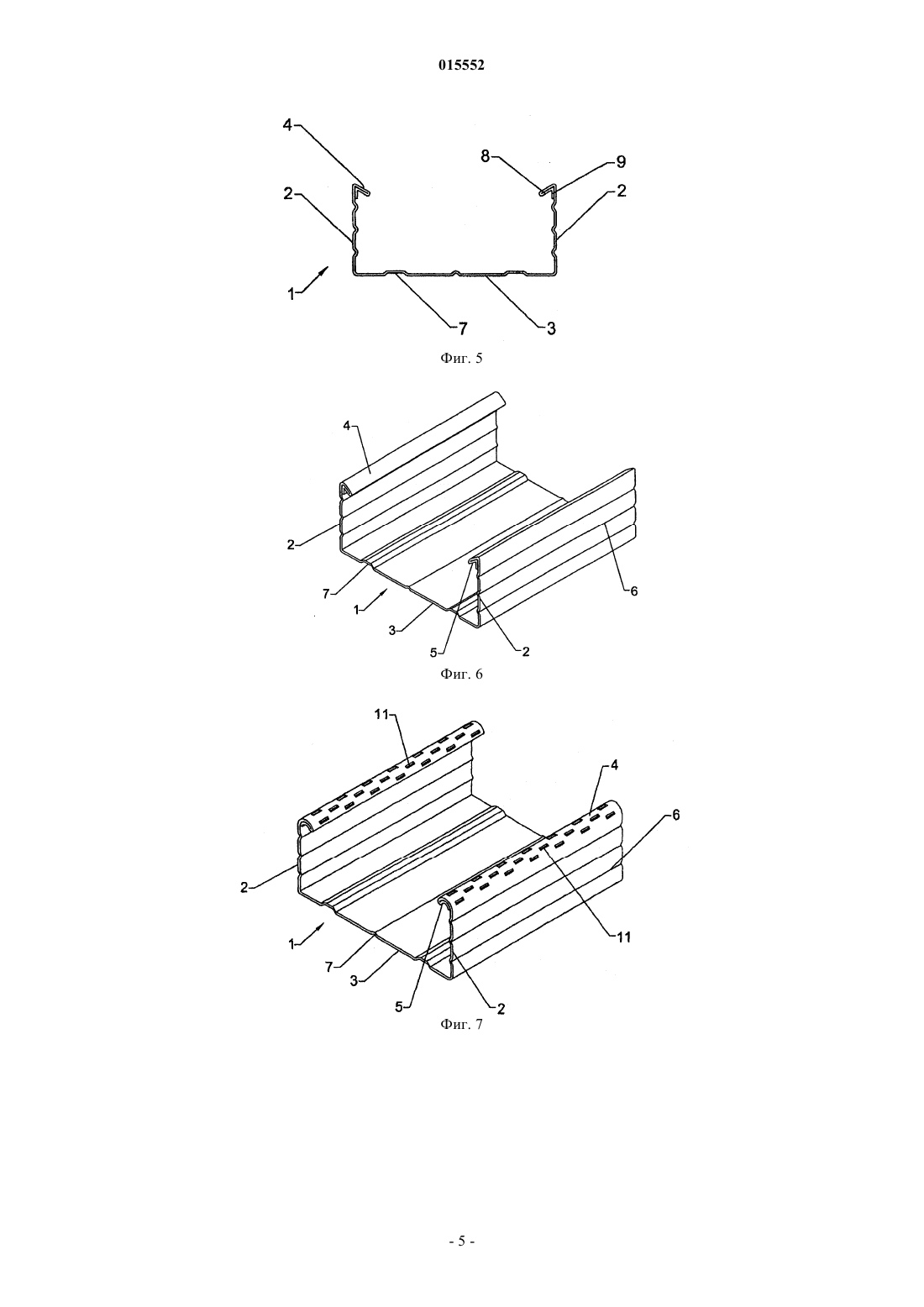

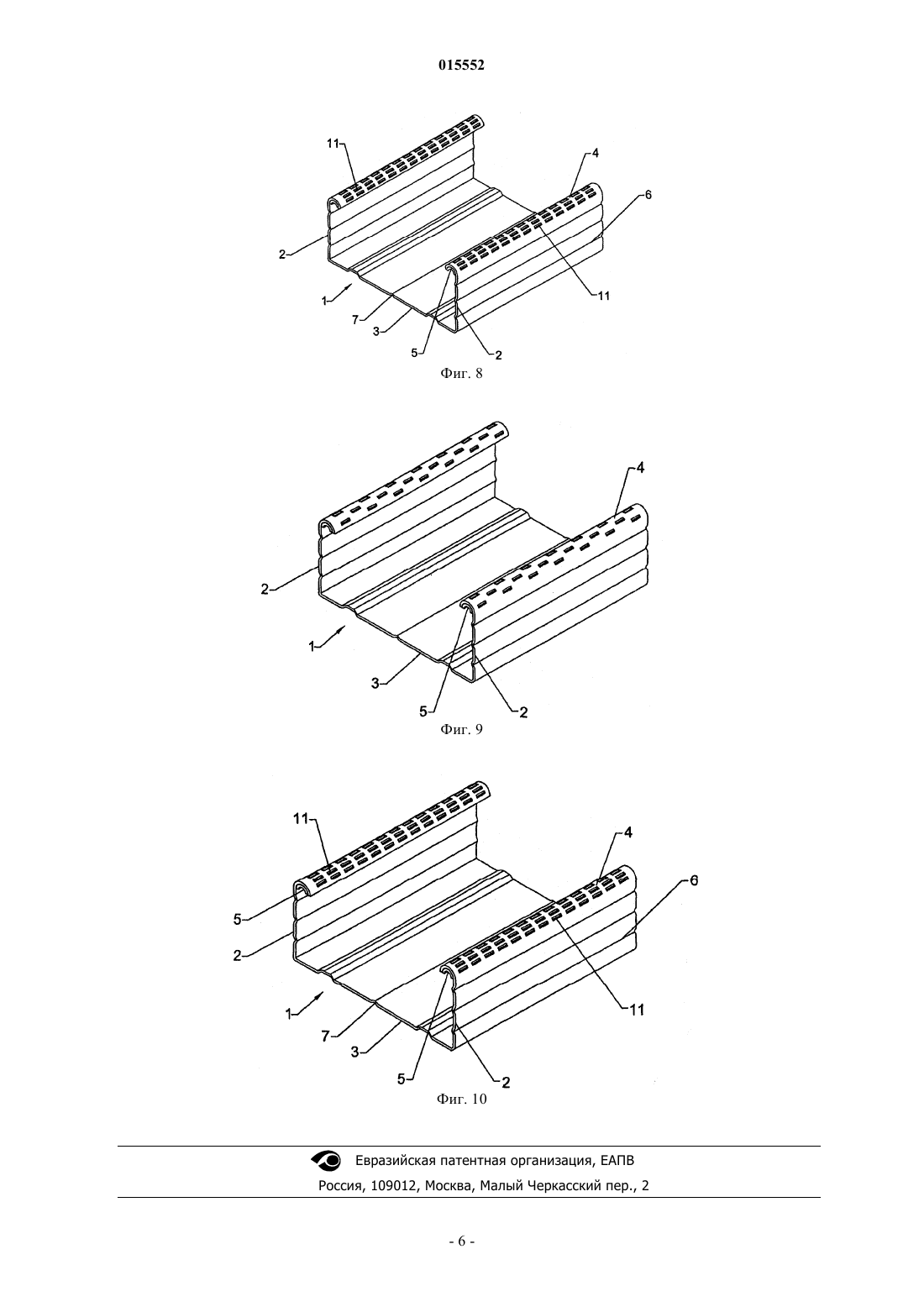

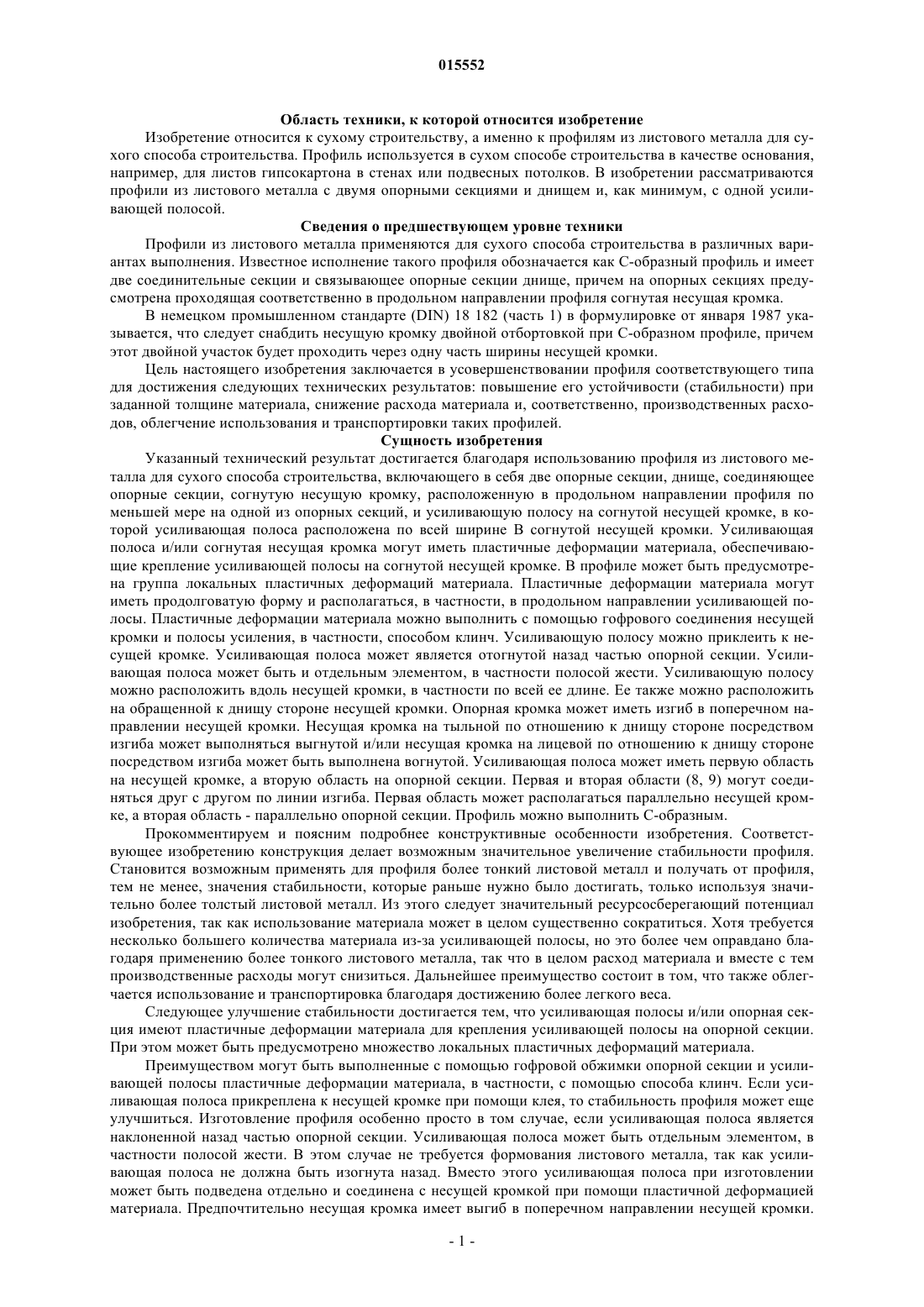

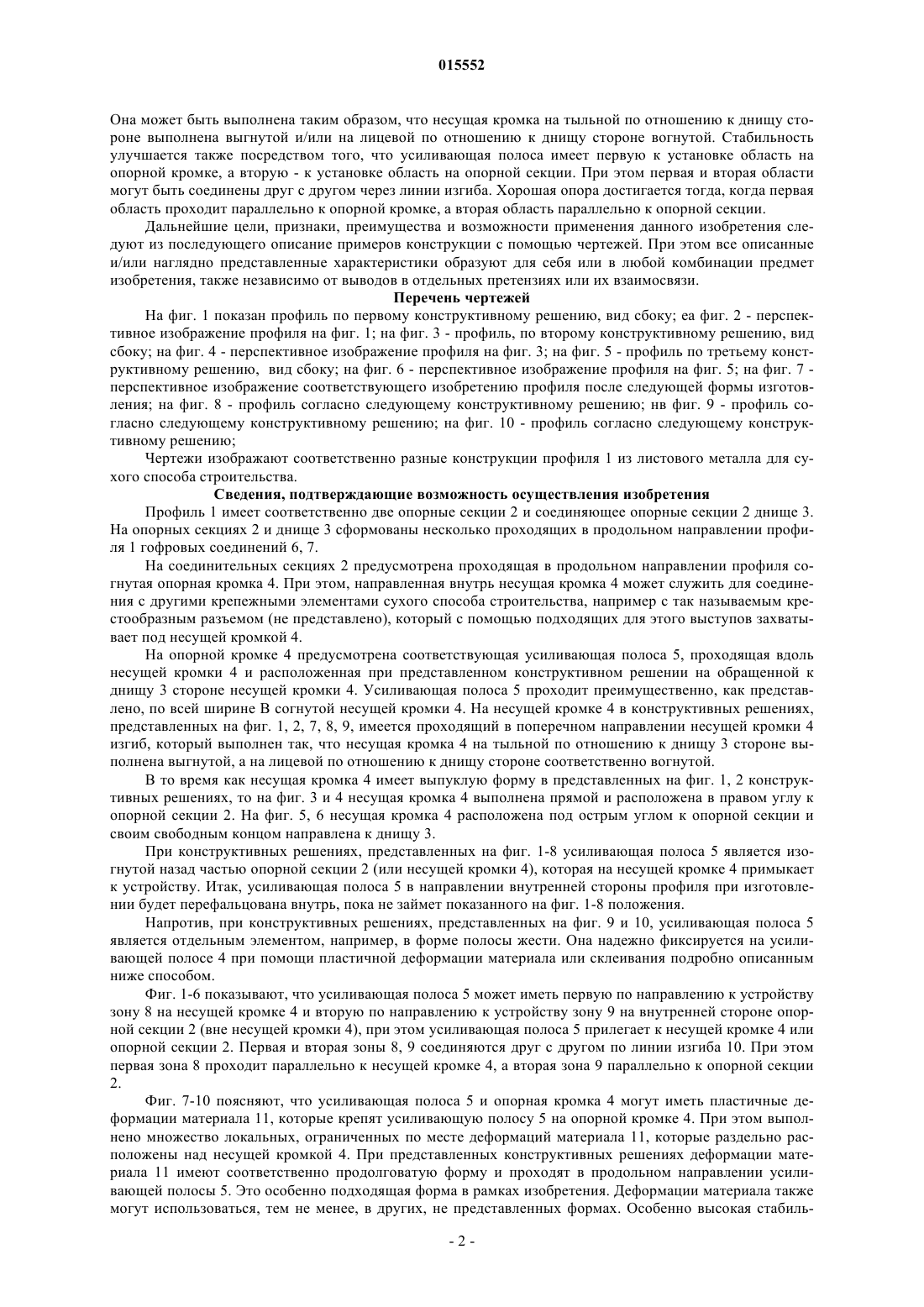

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Дата публикации и выдачи патента ПРОФИЛЬ ИЗ ЛИСТОВОГО МЕТАЛЛА ДЛЯ СУХОГО СПОСОБА СТРОИТЕЛЬСТВА Предлагается профиль из листового металла для сухого способа строительства с двумя опорными секциями (2) и связывающим опорные секции (2) днищем (3), причем минимум на одной из опорных секций (2) предусмотрена проходящая в продольном направлении профиля (1) согнутая опорная кромка (4), причем в согнутой опорной кромке (4) предусмотрена усиливающая полоса (5). Профиль отличается тем, что усиливающая полоса (5) простирается на всю ширину (В) согнутой несущей кромки (4). Кнауф Альфонс Жан (DE) Попеленский Н.К. (RU)(71)(73) Заявитель и патентовладелец: РИХТЕР ЗИСТЕМ ГМБХКО.КГ 015552 Область техники, к которой относится изобретение Изобретение относится к сухому строительству, а именно к профилям из листового металла для сухого способа строительства. Профиль используется в сухом способе строительства в качестве основания,например, для листов гипсокартона в стенах или подвесных потолков. В изобретении рассматриваются профили из листового металла с двумя опорными секциями и днищем и, как минимум, с одной усиливающей полосой. Сведения о предшествующем уровне техники Профили из листового металла применяются для сухого способа строительства в различных вариантах выполнения. Известное исполнение такого профиля обозначается как С-образный профиль и имеет две соединительные секции и связывающее опорные секции днище, причем на опорных секциях предусмотрена проходящая соответственно в продольном направлении профиля согнутая несущая кромка. В немецком промышленном стандарте (DIN) 18 182 (часть 1) в формулировке от января 1987 указывается, что следует снабдить несущую кромку двойной отбортовкой при С-образном профиле, причем этот двойной участок будет проходить через одну часть ширины несущей кромки. Цель настоящего изобретения заключается в усовершенствовании профиля соответствующего типа для достижения следующих технических результатов: повышение его устойчивости (стабильности) при заданной толщине материала, снижение расхода материала и, соответственно, производственных расходов, облегчение использования и транспортировки таких профилей. Сущность изобретения Указанный технический результат достигается благодаря использованию профиля из листового металла для сухого способа строительства, включающего в себя две опорные секции, днище, соединяющее опорные секции, согнутую несущую кромку, расположенную в продольном направлении профиля по меньшей мере на одной из опорных секций, и усиливающую полосу на согнутой несущей кромке, в которой усиливающая полоса расположена по всей ширине В согнутой несущей кромки. Усиливающая полоса и/или согнутая несущая кромка могут иметь пластичные деформации материала, обеспечивающие крепление усиливающей полосы на согнутой несущей кромке. В профиле может быть предусмотрена группа локальных пластичных деформаций материала. Пластичные деформации материала могут иметь продолговатую форму и располагаться, в частности, в продольном направлении усиливающей полосы. Пластичные деформации материала можно выполнить с помощью гофрового соединения несущей кромки и полосы усиления, в частности, способом клинч. Усиливающую полосу можно приклеить к несущей кромке. Усиливающая полоса может является отогнутой назад частью опорной секции. Усиливающая полоса может быть и отдельным элементом, в частности полосой жести. Усиливающую полосу можно расположить вдоль несущей кромки, в частности по всей ее длине. Ее также можно расположить на обращенной к днищу стороне несущей кромки. Опорная кромка может иметь изгиб в поперечном направлении несущей кромки. Несущая кромка на тыльной по отношению к днищу стороне посредством изгиба может выполняться выгнутой и/или несущая кромка на лицевой по отношению к днищу стороне посредством изгиба может быть выполнена вогнутой. Усиливающая полоса может иметь первую область на несущей кромке, а вторую область на опорной секции. Первая и вторая области (8, 9) могут соединяться друг с другом по линии изгиба. Первая область может располагаться параллельно несущей кромке, а вторая область - параллельно опорной секции. Профиль можно выполнить С-образным. Прокомментируем и поясним подробнее конструктивные особенности изобретения. Соответствующее изобретению конструкция делает возможным значительное увеличение стабильности профиля. Становится возможным применять для профиля более тонкий листовой металл и получать от профиля,тем не менее, значения стабильности, которые раньше нужно было достигать, только используя значительно более толстый листовой металл. Из этого следует значительный ресурсосберегающий потенциал изобретения, так как использование материала может в целом существенно сократиться. Хотя требуется несколько большего количества материала из-за усиливающей полосы, но это более чем оправдано благодаря применению более тонкого листового металла, так что в целом расход материала и вместе с тем производственные расходы могут снизиться. Дальнейшее преимущество состоит в том, что также облегчается использование и транспортировка благодаря достижению более легкого веса. Следующее улучшение стабильности достигается тем, что усиливающая полосы и/или опорная секция имеют пластичные деформации материала для крепления усиливающей полосы на опорной секции. При этом может быть предусмотрено множество локальных пластичных деформаций материала. Преимуществом могут быть выполненные с помощью гофровой обжимки опорной секции и усиливающей полосы пластичные деформации материала, в частности, с помощью способа клинч. Если усиливающая полоса прикреплена к несущей кромке при помощи клея, то стабильность профиля может еще улучшиться. Изготовление профиля особенно просто в том случае, если усиливающая полоса является наклоненной назад частью опорной секции. Усиливающая полоса может быть отдельным элементом, в частности полосой жести. В этом случае не требуется формования листового металла, так как усиливающая полоса не должна быть изогнута назад. Вместо этого усиливающая полоса при изготовлении может быть подведена отдельно и соединена с несущей кромкой при помощи пластичной деформацией материала. Предпочтительно несущая кромка имеет выгиб в поперечном направлении несущей кромки.-1 015552 Она может быть выполнена таким образом, что несущая кромка на тыльной по отношению к днищу стороне выполнена выгнутой и/или на лицевой по отношению к днищу стороне вогнутой. Стабильность улучшается также посредством того, что усиливающая полоса имеет первую к установке область на опорной кромке, а вторую - к установке область на опорной секции. При этом первая и вторая области могут быть соединены друг с другом через линии изгиба. Хорошая опора достигается тогда, когда первая область проходит параллельно к опорной кромке, а вторая область параллельно к опорной секции. Дальнейшие цели, признаки, преимущества и возможности применения данного изобретения следуют из последующего описание примеров конструкции с помощью чертежей. При этом все описанные и/или наглядно представленные характеристики образуют для себя или в любой комбинации предмет изобретения, также независимо от выводов в отдельных претензиях или их взаимосвязи. Перечень чертежей На фиг. 1 показан профиль по первому конструктивному решению, вид сбоку; еа фиг. 2 - перспективное изображение профиля на фиг. 1; на фиг. 3 - профиль, по второму конструктивному решению, вид сбоку; на фиг. 4 - перспективное изображение профиля на фиг. 3; на фиг. 5 - профиль по третьему конструктивному решению, вид сбоку; на фиг. 6 - перспективное изображение профиля на фиг. 5; на фиг. 7 перспективное изображение соответствующего изобретению профиля после следующей формы изготовления; на фиг. 8 - профиль согласно следующему конструктивному решению; нв фиг. 9 - профиль согласно следующему конструктивному решению; на фиг. 10 - профиль согласно следующему конструктивному решению; Чертежи изображают соответственно разные конструкции профиля 1 из листового металла для сухого способа строительства. Сведения, подтверждающие возможность осуществления изобретения Профиль 1 имеет соответственно две опорные секции 2 и соединяющее опорные секции 2 днище 3. На опорных секциях 2 и днище 3 сформованы несколько проходящих в продольном направлении профиля 1 гофровых соединений 6, 7. На соединительных секциях 2 предусмотрена проходящая в продольном направлении профиля согнутая опорная кромка 4. При этом, направленная внутрь несущая кромка 4 может служить для соединения с другими крепежными элементами сухого способа строительства, например с так называемым крестообразным разъемом (не представлено), который с помощью подходящих для этого выступов захватывает под несущей кромкой 4. На опорной кромке 4 предусмотрена соответствующая усиливающая полоса 5, проходящая вдоль несущей кромки 4 и расположенная при представленном конструктивном решении на обращенной к днищу 3 стороне несущей кромки 4. Усиливающая полоса 5 проходит преимущественно, как представлено, по всей ширине В согнутой несущей кромки 4. На несущей кромке 4 в конструктивных решениях,представленных на фиг. 1, 2, 7, 8, 9, имеется проходящий в поперечном направлении несущей кромки 4 изгиб, который выполнен так, что несущая кромка 4 на тыльной по отношению к днищу 3 стороне выполнена выгнутой, а на лицевой по отношению к днищу стороне соответственно вогнутой. В то время как несущая кромка 4 имеет выпуклую форму в представленных на фиг. 1, 2 конструктивных решениях, то на фиг. 3 и 4 несущая кромка 4 выполнена прямой и расположена в правом углу к опорной секции 2. На фиг. 5, 6 несущая кромка 4 расположена под острым углом к опорной секции и своим свободным концом направлена к днищу 3. При конструктивных решениях, представленных на фиг. 1-8 усиливающая полоса 5 является изогнутой назад частью опорной секции 2 (или несущей кромки 4), которая на несущей кромке 4 примыкает к устройству. Итак, усиливающая полоса 5 в направлении внутренней стороны профиля при изготовлении будет перефальцована внутрь, пока не займет показанного на фиг. 1-8 положения. Напротив, при конструктивных решениях, представленных на фиг. 9 и 10, усиливающая полоса 5 является отдельным элементом, например, в форме полосы жести. Она надежно фиксируется на усиливающей полосе 4 при помощи пластичной деформации материала или склеивания подробно описанным ниже способом. Фиг. 1-6 показывают, что усиливающая полоса 5 может иметь первую по направлению к устройству зону 8 на несущей кромке 4 и вторую по направлению к устройству зону 9 на внутренней стороне опорной секции 2 (вне несущей кромки 4), при этом усиливающая полоса 5 прилегает к несущей кромке 4 или опорной секции 2. Первая и вторая зоны 8, 9 соединяются друг с другом по линии изгиба 10. При этом первая зона 8 проходит параллельно к несущей кромке 4, а вторая зона 9 параллельно к опорной секции 2. Фиг. 7-10 поясняют, что усиливающая полоса 5 и опорная кромка 4 могут иметь пластичные деформации материала 11, которые крепят усиливающую полосу 5 на опорной кромке 4. При этом выполнено множество локальных, ограниченных по месте деформаций материала 11, которые раздельно расположены над несущей кромкой 4. При представленных конструктивных решениях деформации материала 11 имеют соответственно продолговатую форму и проходят в продольном направлении усиливающей полосы 5. Это особенно подходящая форма в рамках изобретения. Деформации материала также могут использоваться, тем не менее, в других, не представленных формах. Особенно высокая стабиль-2 015552 ность достигается тогда, когда материал несущей кромки 4 и усиливающей полосы 5 сливается благодаря пластичным деформациям материала 11. Деформации материала 11 могут быть созданы благодаря гофровому соединению несущей кромки 4 и усиливающей полосы 5. В частности, при этом может использоваться указанный способ клинч. Альтернативно или дополнительно к деформациям материала 11 усиливающая полоса 5 может быть соединена с несущей кромкой 4 с помощью склеивания, что ведет к особенно предельно допустимой нагрузке. Профиль 1, выполненный как С-образный профиль, состоит из изогнутой, в частности, оцинкованной листовой стали. Предпочтительная толщина материала листового металла составляет 0,2-2,0 мм, в частности 0,3-1,0 мм и преимущественно 0,4 мм. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Профиль из листового металла для сухого способа строительства (1), включающий в себя две опорные секции (2), днище (3), соединяющее опорные секции (2), согнутую несущую кромку (4), выполненную с возможностью соединения с другими крепежными элементами сухого способа строительства и расположенную в продольном направлении профиля (1) по меньшей мере на одной из опорных секций(2), и усиливающую полосу (5) на согнутой несущей кромке (4) по всей ее ширине (В), при этом усиливающая полоса выполнена в виде отдельного элемента, прилегает к несущей кромке и ее форма соответствует форме несущей кромки. 2. Профиль по п.1, в котором усиливающая полоса (5) и/или согнутая несущая кромка (4) имеют пластичные деформации материала (11), обеспечивающие крепление усиливающей полосы (5) на согнутой несущей кромке (4). 3. Профиль по п.1, в котором предусмотрена группа локальных пластичных деформаций материала(11). 4. Профиль по п.2 или 3, в котором пластичные деформации материала (11) имеют продолговатую форму и расположены, в частности, в продольном направлении усиливающей полосы (5). 5. Профиль по любому из пп.2-4, в котором пластичные деформации материала (11) выполнены с помощью гофрового соединения несущей кромки (4) и полосы усиления (5), в частности, способом клинч. 6. Профиль по любому из пп.1-5, в котором усиливающая полоса (5) приклеена к несущей кромке. 7. Профиль по любому из пп.1-6, в котором усиливающая полоса (5) является отогнутой назад частью опорной секции (2). 8. Профиль по любому из пп.1-6, в котором усиливающая полоса (5) является полосой жести. 9. Профиль по любому из пп.1-8, в котором усиливающая полоса (5) расположена вдоль несущей кромки (4), в частности по всей ее длине. 10. Профиль по любому из пп.1-9, в котором усиливающая полоса (5) расположена на обращенной к днищу (3) стороне несущей кромки (4). 11. Профиль по любому из пп.1-10, в котором опорная кромка (4) имеет изгиб в поперечном направлении несущей кромки (4). 12. Профиль по п.11, в котором несущая кромка (4) на тыльной по отношению к днищу (3) стороне посредством изгиба выполнена выгнутой и/или несущая кромка (4) на лицевой по отношению к днищу(3) стороне посредством изгиба выполнена вогнутой. 13. Профиль по любому из пп.1-12, в котором усиливающая полоса (5) имеет первую область (8) на несущей кромке (4), а вторую область (9) на опорной секции (2). 14. Профиль по п.13, в котором первая и вторая области (8, 9) соединены друг с другом по линии изгиба (10). 15. Профиль по п.13 или 14, в котором первая область (8) расположена параллельно к несущей кромке (4), а вторая область (9) параллельно к опорной секции (2). 16. Профиль по любому из пп.1-15, который выполнен С-образным.
МПК / Метки
Метки: строительства, профиль, сухого, способа, листового, металла
