Профиль из листового металла для сухого способа строительства

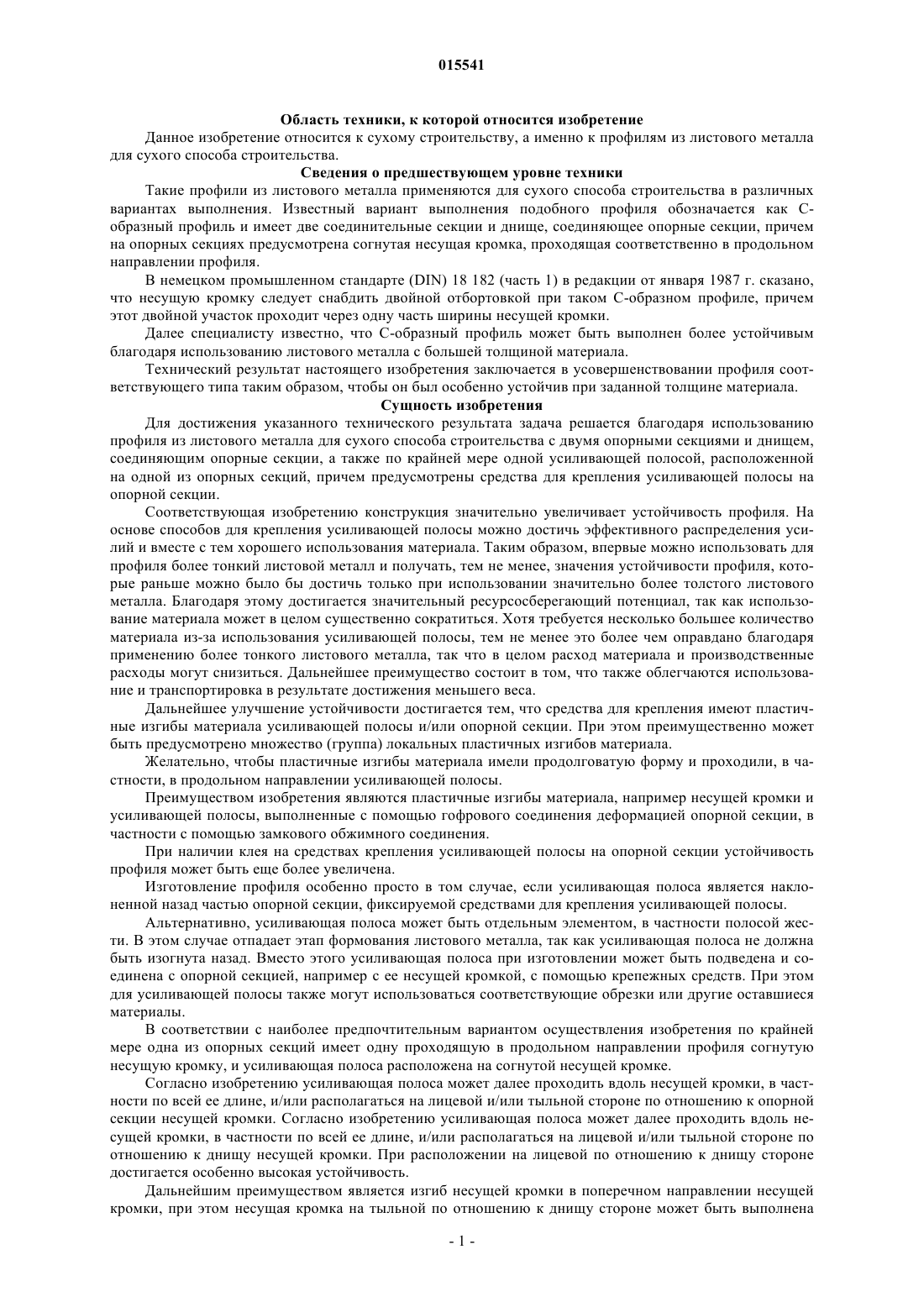

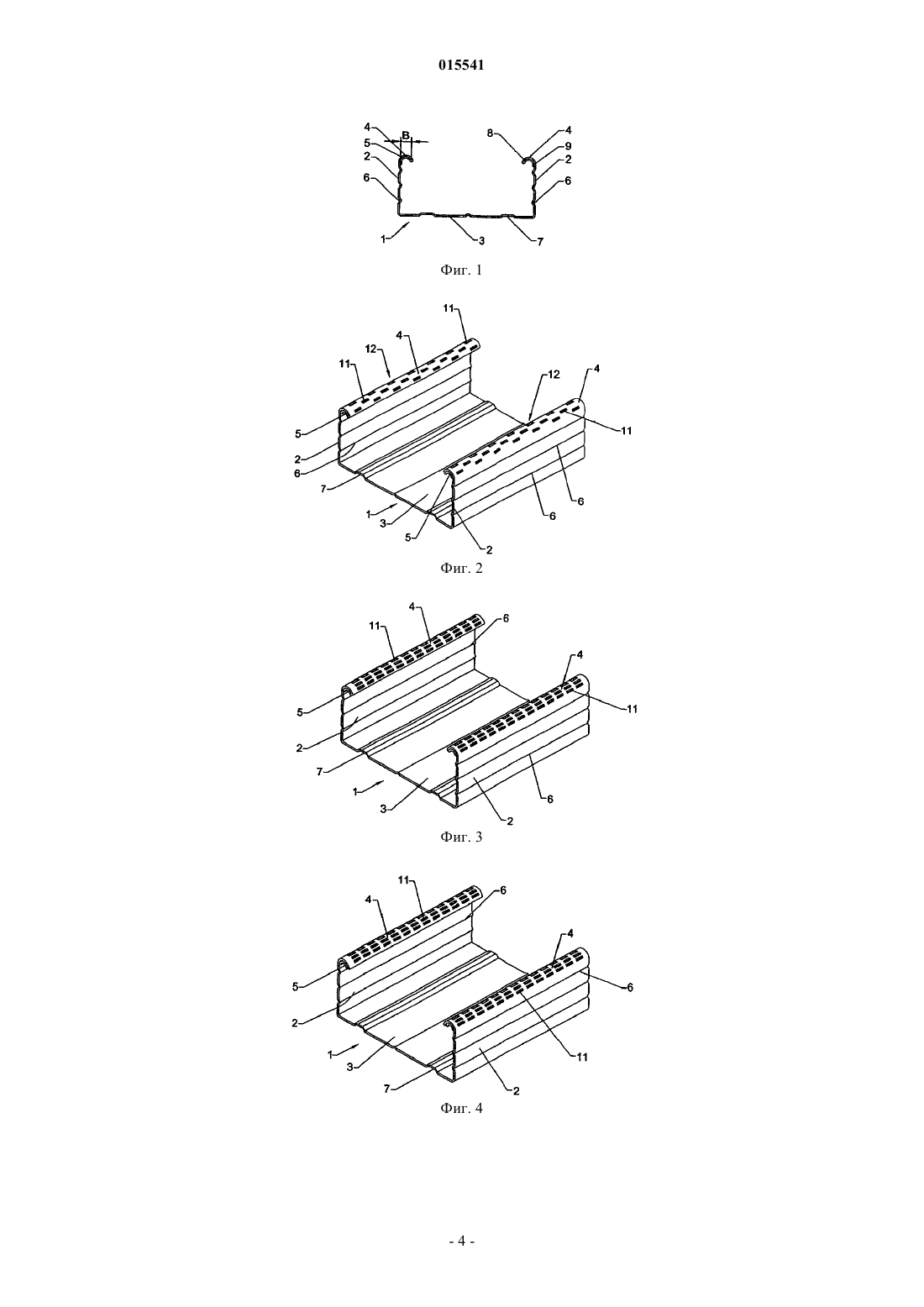

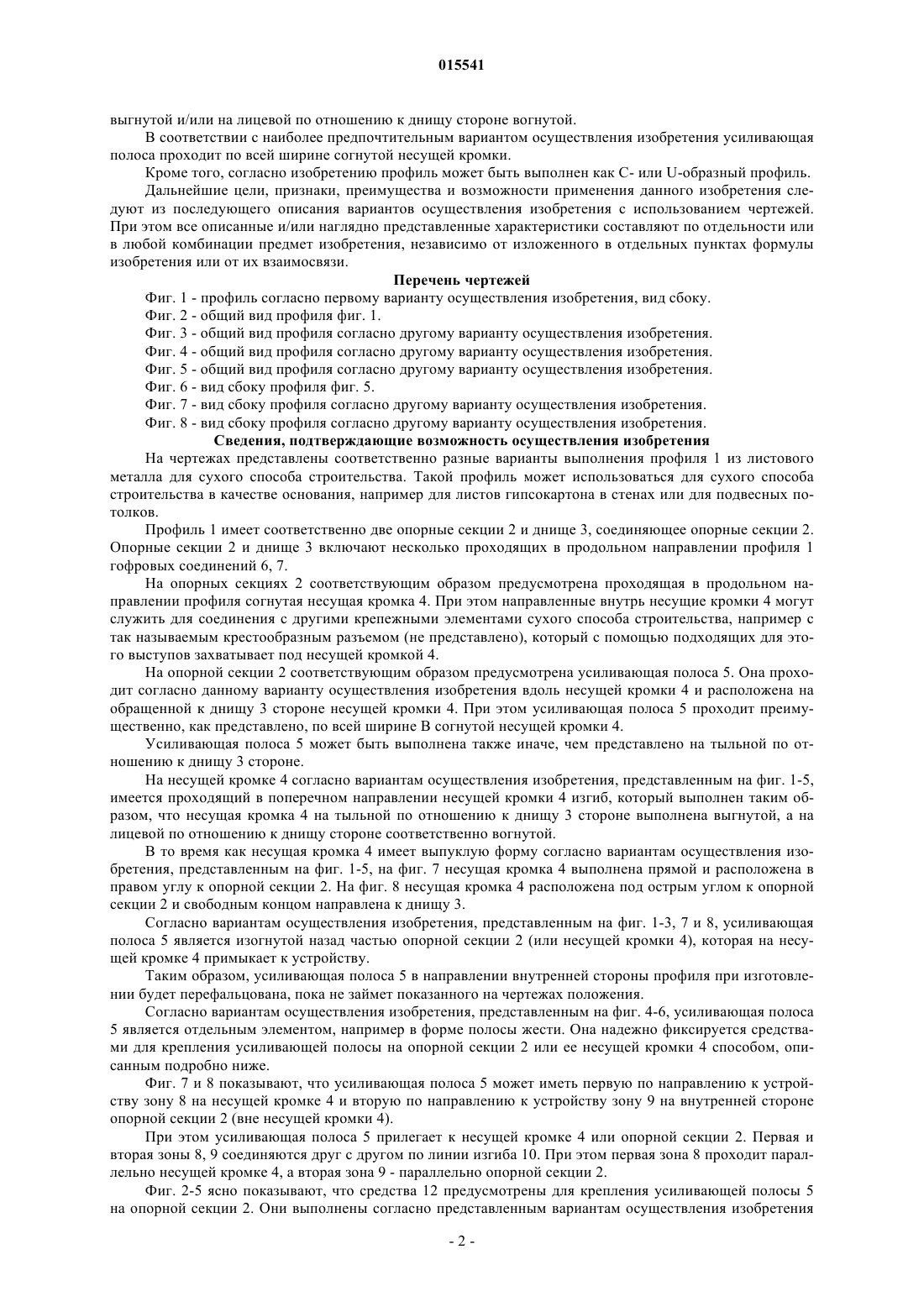

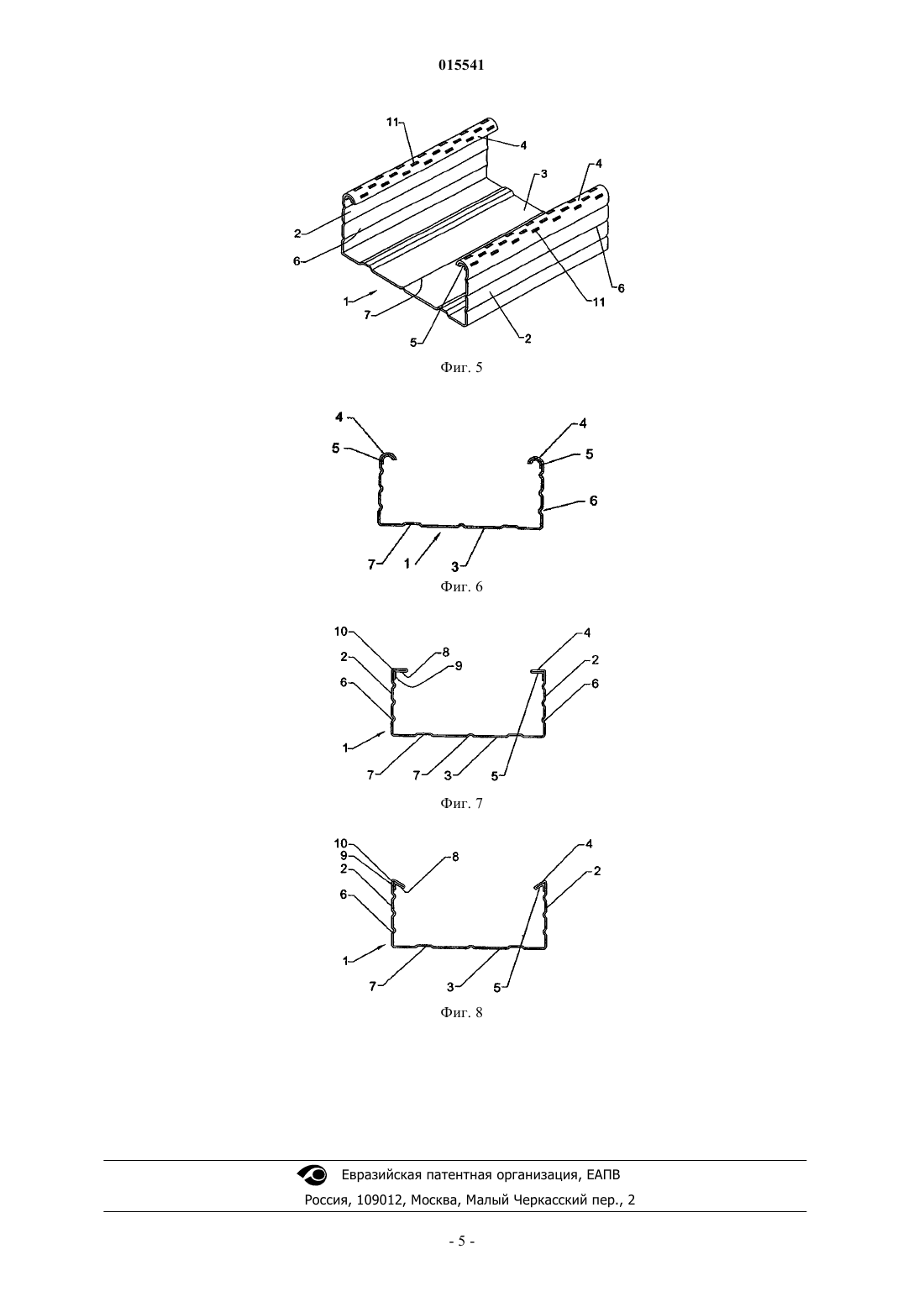

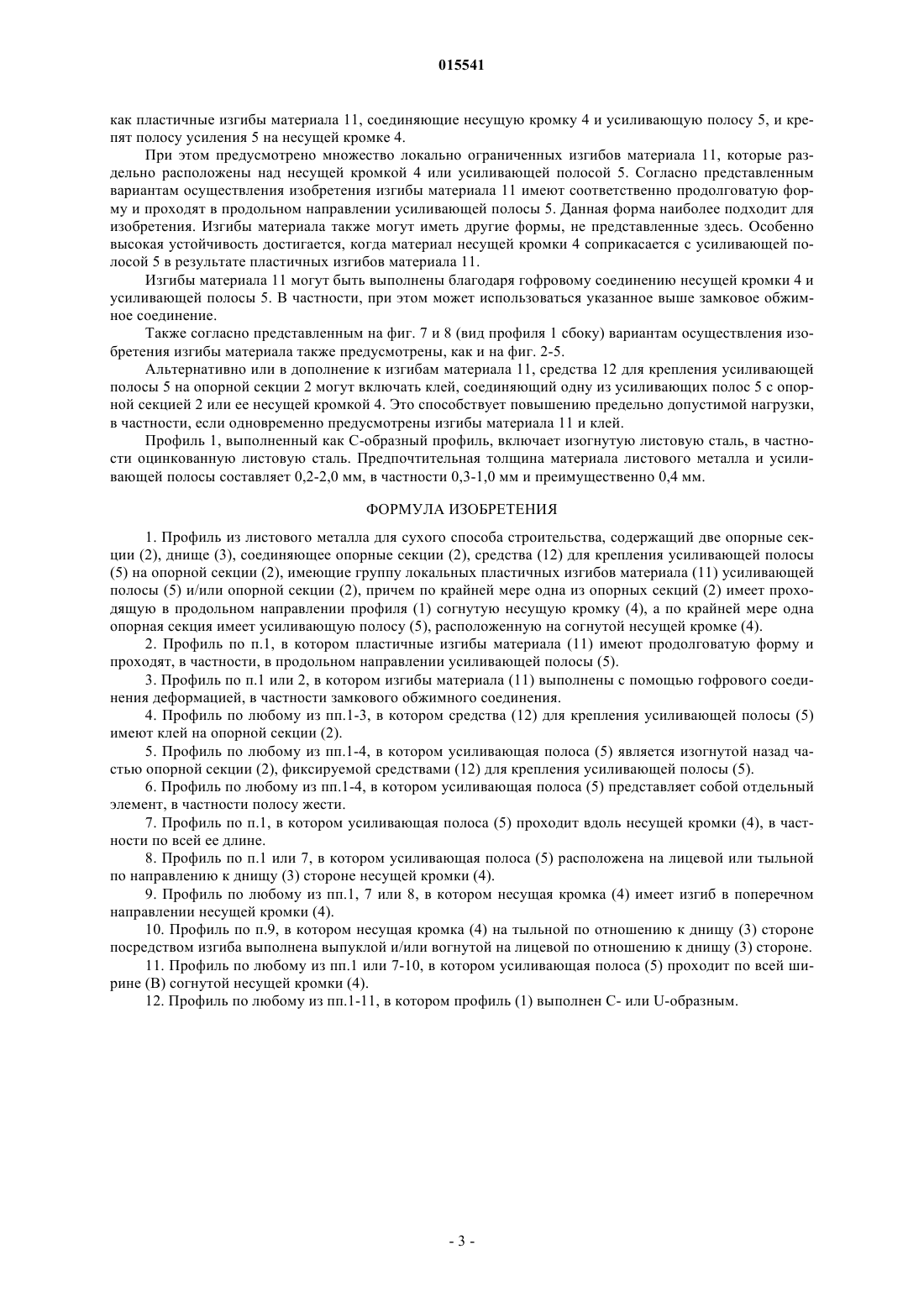

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Дата публикации и выдачи патента ПРОФИЛЬ ИЗ ЛИСТОВОГО МЕТАЛЛА ДЛЯ СУХОГО СПОСОБА СТРОИТЕЛЬСТВА Изобретение относится к сухому строительству, а именно к профилю из листового металла для сухого способа строительства с двумя опорными секциями и днищем, соединяющим опорные секции, а также по крайней мере одной усиливающей полосой, расположенной на одной из опорных секций. В изобретении предусмотрены средства для крепления усиливающей полосы на опорной секции. Кнауф Альфонс Жан (DE) Попеленский Н.К. (RU)(71)(73) Заявитель и патентовладелец: РИХТЕР ЗИСТЕМ ГМБХКО.КГ 015541 Область техники, к которой относится изобретение Данное изобретение относится к сухому строительству, а именно к профилям из листового металла для сухого способа строительства. Сведения о предшествующем уровне техники Такие профили из листового металла применяются для сухого способа строительства в различных вариантах выполнения. Известный вариант выполнения подобного профиля обозначается как Cобразный профиль и имеет две соединительные секции и днище, соединяющее опорные секции, причем на опорных секциях предусмотрена согнутая несущая кромка, проходящая соответственно в продольном направлении профиля. В немецком промышленном стандарте (DIN) 18 182 (часть 1) в редакции от января 1987 г. сказано,что несущую кромку следует снабдить двойной отбортовкой при таком C-образном профиле, причем этот двойной участок проходит через одну часть ширины несущей кромки. Далее специалисту известно, что C-образный профиль может быть выполнен более устойчивым благодаря использованию листового металла с большей толщиной материала. Технический результат настоящего изобретения заключается в усовершенствовании профиля соответствующего типа таким образом, чтобы он был особенно устойчив при заданной толщине материала. Сущность изобретения Для достижения указанного технического результата задача решается благодаря использованию профиля из листового металла для сухого способа строительства с двумя опорными секциями и днищем,соединяющим опорные секции, а также по крайней мере одной усиливающей полосой, расположенной на одной из опорных секций, причем предусмотрены средства для крепления усиливающей полосы на опорной секции. Соответствующая изобретению конструкция значительно увеличивает устойчивость профиля. На основе способов для крепления усиливающей полосы можно достичь эффективного распределения усилий и вместе с тем хорошего использования материала. Таким образом, впервые можно использовать для профиля более тонкий листовой металл и получать, тем не менее, значения устойчивости профиля, которые раньше можно было бы достичь только при использовании значительно более толстого листового металла. Благодаря этому достигается значительный ресурсосберегающий потенциал, так как использование материала может в целом существенно сократиться. Хотя требуется несколько большее количество материала из-за использования усиливающей полосы, тем не менее это более чем оправдано благодаря применению более тонкого листового металла, так что в целом расход материала и производственные расходы могут снизиться. Дальнейшее преимущество состоит в том, что также облегчаются использование и транспортировка в результате достижения меньшего веса. Дальнейшее улучшение устойчивости достигается тем, что средства для крепления имеют пластичные изгибы материала усиливающей полосы и/или опорной секции. При этом преимущественно может быть предусмотрено множество (группа) локальных пластичных изгибов материала. Желательно, чтобы пластичные изгибы материала имели продолговатую форму и проходили, в частности, в продольном направлении усиливающей полосы. Преимуществом изобретения являются пластичные изгибы материала, например несущей кромки и усиливающей полосы, выполненные с помощью гофрового соединения деформацией опорной секции, в частности с помощью замкового обжимного соединения. При наличии клея на средствах крепления усиливающей полосы на опорной секции устойчивость профиля может быть еще более увеличена. Изготовление профиля особенно просто в том случае, если усиливающая полоса является наклоненной назад частью опорной секции, фиксируемой средствами для крепления усиливающей полосы. Альтернативно, усиливающая полоса может быть отдельным элементом, в частности полосой жести. В этом случае отпадает этап формования листового металла, так как усиливающая полоса не должна быть изогнута назад. Вместо этого усиливающая полоса при изготовлении может быть подведена и соединена с опорной секцией, например с ее несущей кромкой, с помощью крепежных средств. При этом для усиливающей полосы также могут использоваться соответствующие обрезки или другие оставшиеся материалы. В соответствии с наиболее предпочтительным вариантом осуществления изобретения по крайней мере одна из опорных секций имеет одну проходящую в продольном направлении профиля согнутую несущую кромку, и усиливающая полоса расположена на согнутой несущей кромке. Согласно изобретению усиливающая полоса может далее проходить вдоль несущей кромки, в частности по всей ее длине, и/или располагаться на лицевой и/или тыльной стороне по отношению к опорной секции несущей кромки. Согласно изобретению усиливающая полоса может далее проходить вдоль несущей кромки, в частности по всей ее длине, и/или располагаться на лицевой и/или тыльной стороне по отношению к днищу несущей кромки. При расположении на лицевой по отношению к днищу стороне достигается особенно высокая устойчивость. Дальнейшим преимуществом является изгиб несущей кромки в поперечном направлении несущей кромки, при этом несущая кромка на тыльной по отношению к днищу стороне может быть выполнена-1 015541 выгнутой и/или на лицевой по отношению к днищу стороне вогнутой. В соответствии с наиболее предпочтительным вариантом осуществления изобретения усиливающая полоса проходит по всей ширине согнутой несущей кромки. Кроме того, согласно изобретению профиль может быть выполнен как C- или U-образный профиль. Дальнейшие цели, признаки, преимущества и возможности применения данного изобретения следуют из последующего описания вариантов осуществления изобретения с использованием чертежей. При этом все описанные и/или наглядно представленные характеристики составляют по отдельности или в любой комбинации предмет изобретения, независимо от изложенного в отдельных пунктах формулы изобретения или от их взаимосвязи. Перечень чертежей Фиг. 1 - профиль согласно первому варианту осуществления изобретения, вид сбоку. Фиг. 2 - общий вид профиля фиг. 1. Фиг. 3 - общий вид профиля согласно другому варианту осуществления изобретения. Фиг. 4 - общий вид профиля согласно другому варианту осуществления изобретения. Фиг. 5 - общий вид профиля согласно другому варианту осуществления изобретения. Фиг. 6 - вид сбоку профиля фиг. 5. Фиг. 7 - вид сбоку профиля согласно другому варианту осуществления изобретения. Фиг. 8 - вид сбоку профиля согласно другому варианту осуществления изобретения. Сведения, подтверждающие возможность осуществления изобретения На чертежах представлены соответственно разные варианты выполнения профиля 1 из листового металла для сухого способа строительства. Такой профиль может использоваться для сухого способа строительства в качестве основания, например для листов гипсокартона в стенах или для подвесных потолков. Профиль 1 имеет соответственно две опорные секции 2 и днище 3, соединяющее опорные секции 2. Опорные секции 2 и днище 3 включают несколько проходящих в продольном направлении профиля 1 гофровых соединений 6, 7. На опорных секциях 2 соответствующим образом предусмотрена проходящая в продольном направлении профиля согнутая несущая кромка 4. При этом направленные внутрь несущие кромки 4 могут служить для соединения с другими крепежными элементами сухого способа строительства, например с так называемым крестообразным разъемом (не представлено), который с помощью подходящих для этого выступов захватывает под несущей кромкой 4. На опорной секции 2 соответствующим образом предусмотрена усиливающая полоса 5. Она проходит согласно данному варианту осуществления изобретения вдоль несущей кромки 4 и расположена на обращенной к днищу 3 стороне несущей кромки 4. При этом усиливающая полоса 5 проходит преимущественно, как представлено, по всей ширине В согнутой несущей кромки 4. Усиливающая полоса 5 может быть выполнена также иначе, чем представлено на тыльной по отношению к днищу 3 стороне. На несущей кромке 4 согласно вариантам осуществления изобретения, представленным на фиг. 1-5,имеется проходящий в поперечном направлении несущей кромки 4 изгиб, который выполнен таким образом, что несущая кромка 4 на тыльной по отношению к днищу 3 стороне выполнена выгнутой, а на лицевой по отношению к днищу стороне соответственно вогнутой. В то время как несущая кромка 4 имеет выпуклую форму согласно вариантам осуществления изобретения, представленным на фиг. 1-5, на фиг. 7 несущая кромка 4 выполнена прямой и расположена в правом углу к опорной секции 2. На фиг. 8 несущая кромка 4 расположена под острым углом к опорной секции 2 и свободным концом направлена к днищу 3. Согласно вариантам осуществления изобретения, представленным на фиг. 1-3, 7 и 8, усиливающая полоса 5 является изогнутой назад частью опорной секции 2 (или несущей кромки 4), которая на несущей кромке 4 примыкает к устройству. Таким образом, усиливающая полоса 5 в направлении внутренней стороны профиля при изготовлении будет перефальцована, пока не займет показанного на чертежах положения. Согласно вариантам осуществления изобретения, представленным на фиг. 4-6, усиливающая полоса 5 является отдельным элементом, например в форме полосы жести. Она надежно фиксируется средствами для крепления усиливающей полосы на опорной секции 2 или ее несущей кромки 4 способом, описанным подробно ниже. Фиг. 7 и 8 показывают, что усиливающая полоса 5 может иметь первую по направлению к устройству зону 8 на несущей кромке 4 и вторую по направлению к устройству зону 9 на внутренней стороне опорной секции 2 (вне несущей кромки 4). При этом усиливающая полоса 5 прилегает к несущей кромке 4 или опорной секции 2. Первая и вторая зоны 8, 9 соединяются друг с другом по линии изгиба 10. При этом первая зона 8 проходит параллельно несущей кромке 4, а вторая зона 9 - параллельно опорной секции 2. Фиг. 2-5 ясно показывают, что средства 12 предусмотрены для крепления усиливающей полосы 5 на опорной секции 2. Они выполнены согласно представленным вариантам осуществления изобретения-2 015541 как пластичные изгибы материала 11, соединяющие несущую кромку 4 и усиливающую полосу 5, и крепят полосу усиления 5 на несущей кромке 4. При этом предусмотрено множество локально ограниченных изгибов материала 11, которые раздельно расположены над несущей кромкой 4 или усиливающей полосой 5. Согласно представленным вариантам осуществления изобретения изгибы материала 11 имеют соответственно продолговатую форму и проходят в продольном направлении усиливающей полосы 5. Данная форма наиболее подходит для изобретения. Изгибы материала также могут иметь другие формы, не представленные здесь. Особенно высокая устойчивость достигается, когда материал несущей кромки 4 соприкасается с усиливающей полосой 5 в результате пластичных изгибов материала 11. Изгибы материала 11 могут быть выполнены благодаря гофровому соединению несущей кромки 4 и усиливающей полосы 5. В частности, при этом может использоваться указанное выше замковое обжимное соединение. Также согласно представленным на фиг. 7 и 8 (вид профиля 1 сбоку) вариантам осуществления изобретения изгибы материала также предусмотрены, как и на фиг. 2-5. Альтернативно или в дополнение к изгибам материала 11, средства 12 для крепления усиливающей полосы 5 на опорной секции 2 могут включать клей, соединяющий одну из усиливающих полос 5 с опорной секцией 2 или ее несущей кромкой 4. Это способствует повышению предельно допустимой нагрузки,в частности, если одновременно предусмотрены изгибы материала 11 и клей. Профиль 1, выполненный как С-образный профиль, включает изогнутую листовую сталь, в частности оцинкованную листовую сталь. Предпочтительная толщина материала листового металла и усиливающей полосы составляет 0,2-2,0 мм, в частности 0,3-1,0 мм и преимущественно 0,4 мм. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Профиль из листового металла для сухого способа строительства, содержащий две опорные секции (2), днище (3), соединяющее опорные секции (2), средства (12) для крепления усиливающей полосы(5) на опорной секции (2), имеющие группу локальных пластичных изгибов материала (11) усиливающей полосы (5) и/или опорной секции (2), причем по крайней мере одна из опорных секций (2) имеет проходящую в продольном направлении профиля (1) согнутую несущую кромку (4), а по крайней мере одна опорная секция имеет усиливающую полосу (5), расположенную на согнутой несущей кромке (4). 2. Профиль по п.1, в котором пластичные изгибы материала (11) имеют продолговатую форму и проходят, в частности, в продольном направлении усиливающей полосы (5). 3. Профиль по п.1 или 2, в котором изгибы материала (11) выполнены с помощью гофрового соединения деформацией, в частности замкового обжимного соединения. 4. Профиль по любому из пп.1-3, в котором средства (12) для крепления усиливающей полосы (5) имеют клей на опорной секции (2). 5. Профиль по любому из пп.1-4, в котором усиливающая полоса (5) является изогнутой назад частью опорной секции (2), фиксируемой средствами (12) для крепления усиливающей полосы (5). 6. Профиль по любому из пп.1-4, в котором усиливающая полоса (5) представляет собой отдельный элемент, в частности полосу жести. 7. Профиль по п.1, в котором усиливающая полоса (5) проходит вдоль несущей кромки (4), в частности по всей ее длине. 8. Профиль по п.1 или 7, в котором усиливающая полоса (5) расположена на лицевой или тыльной по направлению к днищу (3) стороне несущей кромки (4). 9. Профиль по любому из пп.1, 7 или 8, в котором несущая кромка (4) имеет изгиб в поперечном направлении несущей кромки (4). 10. Профиль по п.9, в котором несущая кромка (4) на тыльной по отношению к днищу (3) стороне посредством изгиба выполнена выпуклой и/или вогнутой на лицевой по отношению к днищу (3) стороне. 11. Профиль по любому из пп.1 или 7-10, в котором усиливающая полоса (5) проходит по всей ширине (В) согнутой несущей кромки (4). 12. Профиль по любому из пп.1-11, в котором профиль (1) выполнен C- или U-образным.
