Крышка с видимыми последствиями повреждения для бутылок, содержащих дорогие напитки

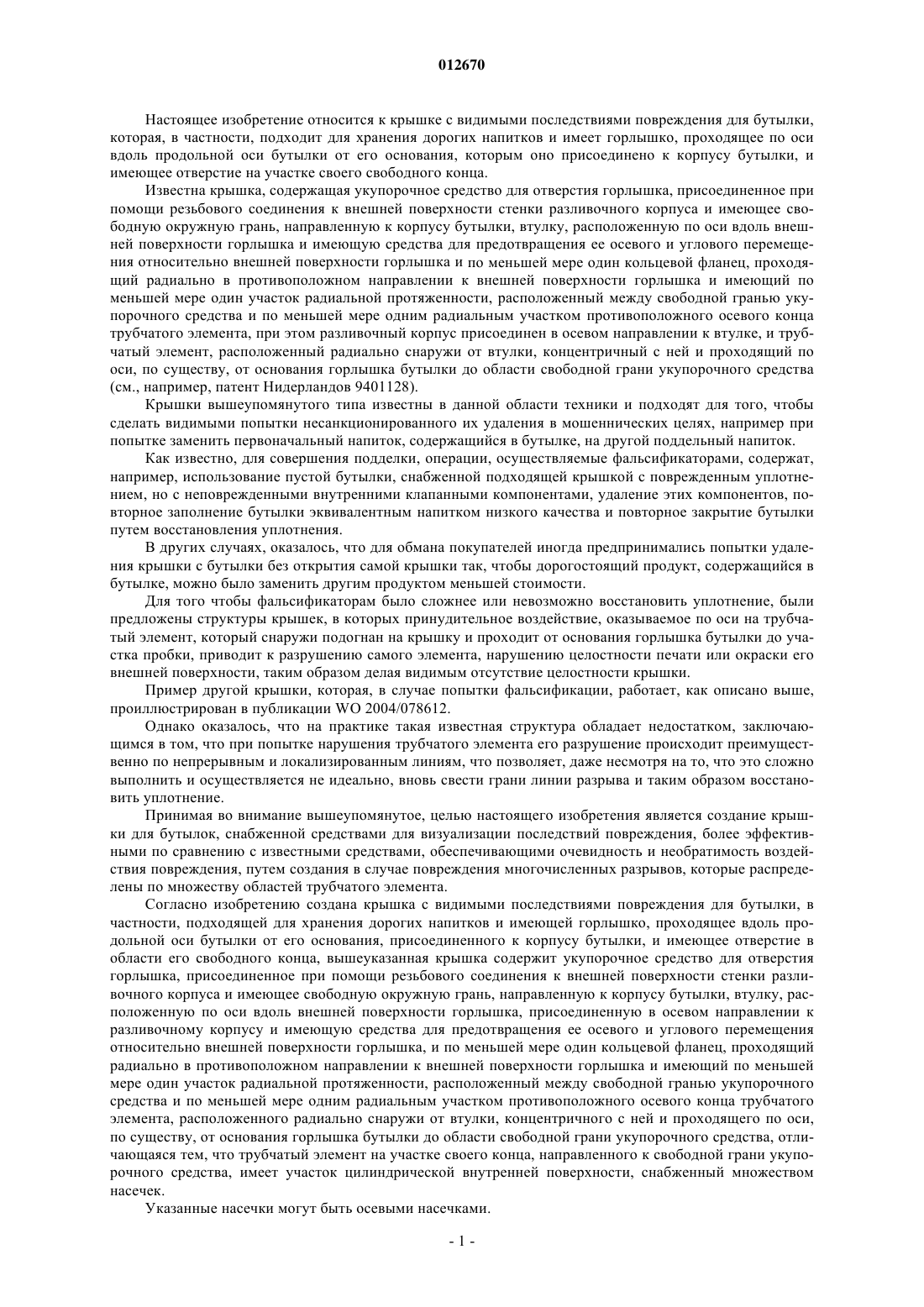

012670 Настоящее изобретение относится к крышке с видимыми последствиями повреждения для бутылки,которая, в частности, подходит для хранения дорогих напитков и имеет горлышко, проходящее по оси вдоль продольной оси бутылки от его основания, которым оно присоединено к корпусу бутылки, и имеющее отверстие на участке своего свободного конца. Известна крышка, содержащая укупорочное средство для отверстия горлышка, присоединенное при помощи резьбового соединения к внешней поверхности стенки разливочного корпуса и имеющее свободную окружную грань, направленную к корпусу бутылки, втулку, расположенную по оси вдоль внешней поверхности горлышка и имеющую средства для предотвращения ее осевого и углового перемещения относительно внешней поверхности горлышка и по меньшей мере один кольцевой фланец, проходящий радиально в противоположном направлении к внешней поверхности горлышка и имеющий по меньшей мере один участок радиальной протяженности, расположенный между свободной гранью укупорочного средства и по меньшей мере одним радиальным участком противоположного осевого конца трубчатого элемента, при этом разливочный корпус присоединен в осевом направлении к втулке, и трубчатый элемент, расположенный радиально снаружи от втулки, концентричный с ней и проходящий по оси, по существу, от основания горлышка бутылки до области свободной грани укупорочного средства(см., например, патент Нидерландов 9401128). Крышки вышеупомянутого типа известны в данной области техники и подходят для того, чтобы сделать видимыми попытки несанкционированного их удаления в мошеннических целях, например при попытке заменить первоначальный напиток, содержащийся в бутылке, на другой поддельный напиток. Как известно, для совершения подделки, операции, осуществляемые фальсификаторами, содержат,например, использование пустой бутылки, снабженной подходящей крышкой с поврежденным уплотнением, но с неповрежденными внутренними клапанными компонентами, удаление этих компонентов, повторное заполнение бутылки эквивалентным напитком низкого качества и повторное закрытие бутылки путем восстановления уплотнения. В других случаях, оказалось, что для обмана покупателей иногда предпринимались попытки удаления крышки с бутылки без открытия самой крышки так, чтобы дорогостоящий продукт, содержащийся в бутылке, можно было заменить другим продуктом меньшей стоимости. Для того чтобы фальсификаторам было сложнее или невозможно восстановить уплотнение, были предложены структуры крышек, в которых принудительное воздействие, оказываемое по оси на трубчатый элемент, который снаружи подогнан на крышку и проходит от основания горлышка бутылки до участка пробки, приводит к разрушению самого элемента, нарушению целостности печати или окраски его внешней поверхности, таким образом делая видимым отсутствие целостности крышки. Пример другой крышки, которая, в случае попытки фальсификации, работает, как описано выше,проиллюстрирован в публикации WO 2004/078612. Однако оказалось, что на практике такая известная структура обладает недостатком, заключающимся в том, что при попытке нарушения трубчатого элемента его разрушение происходит преимущественно по непрерывным и локализированным линиям, что позволяет, даже несмотря на то, что это сложно выполнить и осуществляется не идеально, вновь свести грани линии разрыва и таким образом восстановить уплотнение. Принимая во внимание вышеупомянутое, целью настоящего изобретения является создание крышки для бутылок, снабженной средствами для визуализации последствий повреждения, более эффективными по сравнению с известными средствами, обеспечивающими очевидность и необратимость воздействия повреждения, путем создания в случае повреждения многочисленных разрывов, которые распределены по множеству областей трубчатого элемента. Согласно изобретению создана крышка с видимыми последствиями повреждения для бутылки, в частности, подходящей для хранения дорогих напитков и имеющей горлышко, проходящее вдоль продольной оси бутылки от его основания, присоединенного к корпусу бутылки, и имеющее отверстие в области его свободного конца, вышеуказанная крышка содержит укупорочное средство для отверстия горлышка, присоединенное при помощи резьбового соединения к внешней поверхности стенки разливочного корпуса и имеющее свободную окружную грань, направленную к корпусу бутылки, втулку, расположенную по оси вдоль внешней поверхности горлышка, присоединенную в осевом направлении к разливочному корпусу и имеющую средства для предотвращения ее осевого и углового перемещения относительно внешней поверхности горлышка, и по меньшей мере один кольцевой фланец, проходящий радиально в противоположном направлении к внешней поверхности горлышка и имеющий по меньшей мере один участок радиальной протяженности, расположенный между свободной гранью укупорочного средства и по меньшей мере одним радиальным участком противоположного осевого конца трубчатого элемента, расположенного радиально снаружи от втулки, концентричного с ней и проходящего по оси,по существу, от основания горлышка бутылки до области свободной грани укупорочного средства, отличающаяся тем, что трубчатый элемент на участке своего конца, направленного к свободной грани укупорочного средства, имеет участок цилиндрической внутренней поверхности, снабженный множеством насечек. Указанные насечки могут быть осевыми насечками.-1 012670 Цилиндрическая внутренняя поверхность трубчатого элемента может быть расширена в соответствие с коническим профилем. Разливочный корпус может составлять одно целое с втулкой или может быть присоединен к втулке при помощи осевых упоров и радиальных упоров, выполненных на втулке и разливочном корпусе, соответственно, и зацепляющихся друг с другом. Согласно другому варианту выполнения создана крышка с видимыми последствиями повреждения для бутылки, в частности, подходящей для хранения дорогих напитков и имеющей горлышко, проходящее вдоль продольной оси бутылки от его основания, присоединенного к корпусу бутылки, и имеющее отверстие в области его свободного конца, вышеуказанная крышка содержит укупорочное средство для отверстия горлышка, присоединенное при помощи резьбового соединения к внешней поверхности стенки разливочного корпуса и имеющее свободную окружную грань, направленную к корпусу бутылки,втулку, расположенную по оси вдоль внешней поверхности горлышка, присоединенную в осевом направлении к разливочному корпусу и имеющую средства для предотвращения ее осевого и углового перемещения относительно внешней поверхности горлышка, и по меньшей мере один кольцевой фланец,проходящий радиально в противоположном направлении к внешней поверхности горлышка и имеющий по меньшей мере один участок радиальной протяженности, расположенный между свободной гранью укупорочного средства и по меньшей мере одним радиальным участком противоположного осевого конца трубчатого элемента, расположенного радиально снаружи от втулки, концентричного с ней и проходящего по оси, по существу, от основания горлышка бутылки до области свободной грани укупорочного средства, отличающаяся тем, что трубчатый элемент на участке своего конца, направленного к свободной грани укупорочного средства, имеет участок цилиндрической внутренней поверхности, расширенный по направлению к указанному концу в соответствие с дуговидным профилем, имеющим выпуклость или вогнутость, направленную к внутренней стороне трубчатого элемента. В данном варианте выполнения крышки разливочный корпус также может составлять одно целое с втулкой или может быть присоединен к втулке при помощи осевых упоров и радиальных упоров, выполненных на втулке и разливочном корпусе, соответственно, и зацепляющихся друг с другом. Настоящее изобретение обеспечивает такую конструкцию крышки, которая при попытке снять или удалить укупорочное приспособление немедленно делает это заметным. Особенности и преимущества настоящего изобретения станут ясны из следующего подробного описания ряда практических воплощений, проиллюстрированных в виде неограничивающего примера со ссылкой на прилагаемые чертежи, на которых изображено следующее: фиг. 1 изображает вид сбоку в частичном продольном разрезе первого воплощения крышки согласно изобретению; фиг. 1 А изображает увеличенный фрагмент крышки с фиг. 1; фиг. 1 В изображает вид в перспективе внутреннего участка трубчатого элемента крышки с фиг. 1; фиг. 2 изображает вид сбоку в частичном продольном разрезе модифицированной формы крышки с фиг. 1; фиг. 3 изображает вид сбоку в частичном продольном разрезе другой модифицированной формы крышки с фиг. 1; фиг. 3 А изображает увеличенный фрагмент крышки с фиг. 3; фиг. 4 изображает вид сбоку в частичном продольном разрезе второго воплощения крышки в соответствии с изобретением; фиг. 5 изображает вид сбоку в частичном продольном разрезе третьего воплощения крышки в соответствии с изобретением; фиг. 5 А изображает увеличенный фрагмент крышки с фиг. 5. На фиг. 1 показан корпус 1 и горлышко 2 бутылки. Горлышко 2 проходит от основания 3 вдоль продольной оси Х-Х бутылки. Горлышко 2 имеет отверстие 4 на участке своего свободного конца 5. Крышка содержит укупорочные средства, которые в проиллюстрированном воплощении содержат пробку в форме колпачка 6, традиционно оснащенного вспомогательной пробкой 7. Колпачок 6 снабжен внутренней резьбой 8, которая зацепляется с соответствующей резьбой 9, выполненной на внешней поверхности трубчатой стенки 10 традиционного разливочного корпуса 11. Внутрь горлышка 2 помещена трубчатая опора 12 для удержания клапанных компонентов в форме шара 13, которые позволяют традиционным способом распределять жидкость из бутылки наружу и препятствуют ее вводу. Трубчатая опора 12 прикреплена к грани конца 5 горлышка 2 при помощи пары концентричных трубчатых втулок 14 и 15, прочно присоединенных к опоре 12 и расположенных на конце 5, одна с внешней стороны, а другая с внутренней стороны отверстия горлышка 2. Другая втулка 16, прочно присоединенная к трубчатой опоре 12, проходит по направлению к колпачку 6 коаксиально с осью Х-Х бутыли. Разливочный корпус 11 подогнан по оси на втулку 16 при помощи своей трубчатой стенки 10. Корпус 11 в воплощении, проиллюстрированном на фиг. 1, выполнен как одно целое с втулкой 17,оборудованной средством 18 для предотвращения ее осевого перемещения относительно горлышка 2 и-2 012670 средством 19 для предотвращения его угловых перемещений относительно горлышка 2 бутылки. Поскольку эти средства являются традиционными, они не будут описаны дополнительно. Как наилучшим образом показано на фиг. 1 А, втулка 17 оборудована кольцевым фланцем 20, проходящим радиально в противоположном направлении к внешней поверхности горлышка 2. Конструкция крышки в соответствии с изобретением дополнительно содержит трубчатый элемент 22, расположенный радиально снаружи от муфты 17 и концентричный с ней. Трубчатый элемент 22, внутренний участок которого показан на фиг. 1 В, проходит по оси, по существу, от основания 3 горлышка 2, где имеет первый конец 23, до участка свободной грани 24 колпачка 6,где имеет второй свободный конец 25. Стенка трубчатого элемента 22 имеет центральную область,имеющую толщину больше, чем толщина этой же стенки трубчатого элемента 22, в областях, последовательно удаленных от центральной области к свободному концу 25. В соответствии с изобретением кольцевой фланец 20, по меньшей мере, на участке своей радиальной протяженности расположен между свободной гранью 24 укупорочного колпачка 6 и, по меньшей мере, радиальным участком осевого конца 25 трубчатого элемента 22. В конструкции крышки в соответствии с фиг. 1 трубчатый элемент 22 имеет гладкую цилиндрическую внешнюю поверхность, и его конец 25 расположен полностью под фланцем 20. Как показано на фиг. 1, 1 А и 1 В, трубчатый элемент 22 в области конца 25 имеет множество осевых насечек 26, которые, как будет более понятно из остального описания, способствуют в случае осуществления манипуляций с крышкой возникновению разрушения трубчатого элемента 22 во множестве точек с фрагментацией участков стенки. Трубчатый элемент 22 дополнительно имеет участок 27 цилиндрической внутренней поверхности,расширенный к его концу 25, для облегчения сборки элементов. В варианте, показанном на фиг. 1, расширение имеет конический профиль, хотя, альтернативно, то же расширение может иметь дуговидный профиль с вогнутостью, направленной к внутренней стороне трубчатого элемента 22. Конструкция крышки дополнена средством для осевого присоединения трубчатого элемента 22 к втулке 17, расположенной под ним. Эти средства в конструкции с фиг. 1 состоят из окружной грани 28 на втулке 17 и соответствующей ступени 29 на внутренней стенке трубчатого элемента 22 на участке его конца 23. Они могут быть замещены простыми размерными зацеплениями между диаметрами элемента 22 и втулки 17. Другой малый радиальный фланец 21 расположен в положении, удаленном по оси от фланца 20 в направлении основания 3 горлышка 2. Этот фланец 21 направлен к внутренней стенке трубчатого элемента 22 на участке, где он начинает наклоняться к центральной области большей толщины стенки трубчатого элемента. Фланец 20 удален по оси от фланца 21 при помощи кольцевой стенки 17b, которая формирует один элемент со стенкой 10 горловины 11 для розлива и муфтой 17. Между этими фланцами 20 и 21 расположено множество небольших осевых перегородок 17 а, своими концами прочно присоединенными к обоим фланцам, разнесенными друг от друга в окружном направлении и образующими со стенкой 17b кольцевое пространство 17 с для снижения веса. Перегородки 17 а действуют как тяги на фланец 20, когда фланец 20 необходимо прижать по оси к пробке 6 трубчатым элементом 17 в случае попытки совершения манипуляций над крышкой. Для того чтобы уплотнение выполняло функцию защитных средств для противодействия попыткам обманным путем удалить всю крышку путем ее соскальзывания с горлышка бутылки, фланец 20 и, следовательно, в соответствии с конструкцией с фиг. 1, корпус 11, а также втулка 17 состоят из пластикового материала, обладающего высокой прочностью, такого, например, как поликарбонат. Трубчатый элемент 22 может быть изготовлен из жесткого, но очень хрупкого материала или из материала, который обладает большой податливостью и способностью к деформации необратимым образом. В результате, при любой попытке путем скольжения вдоль оси удалить трубчатый элемент 22, его конец 25 вынужден для прохождения фланца 20 пройти радиальное расширение. Это расширение неизбежно, в зависимости от материала, из которого изготовлен трубчатый элемент 22, к разрыву элемента 22 во множестве областей или к необратимым деформациям такой величины, чтобы сделать элемент 22 визуально непригодным для восстановления крышки обманным путем так, чтобы она казалась нетронутой и подлинной. Как показано на фиг. 2, крышка содержит трубчатый элемент 22, имеющий внешнюю поверхность с профилем, снабженным ступенькой 22 а. Крышка также включает полосу 30 из бумажного материала,намотанную так, чтобы проходить по трубчатому элементу 22 и основанию 3 горлышка с тем, чтобы сделать нижнюю грань трубчатого элемента, к которой применяется какая-либо осевая сила для попытки его удаления обманным путем с горлышка бутылки, недоступной до повреждения бумажной полосы 30. Показанный на фиг. 3 и 3 А трубчатый элемент 22 крышки имеет конец 25, модифицированный относительно конструкции с фиг. 1, путем выполнения окружной грани 25 а, которая окружает фланец 20 радиально с внешней стороны.-3 012670 Как показано на фиг. 4, втулка 17 имеет один фланец 20, выполненный как одно целое с разливочным корпусом 11. На фиг. 5 и 5 А показана крышка в соответствии с другим воплощением, модифицированным относительно вышеупомянутых воплощений, в которой разливочный корпус 11 не объединен со втулкой 17,а вместо этого присоединен к ней средствами зацепления. Эти средства состоят из противоположных осевых упоров 20 а и 10 а, выполненных на фланце 20 и на стенке 10 корпуса 11 соответственно, а также противоположными радиальными упорами 20b и 10b,выполненными на фланце 20 и стенке 10 корпуса 11 соответственно. Трубчатый элемент 22 имеет внешнюю поверхность, которой может быть придана различная форма, с кольцевыми выступами 22b и кольцевыми углублениями 22 с, несущими множество эстетических функций. Действие крышек, описанных со ссылкой на фиг. 2-5 относительно средств для противостояния возможным попыткам незаконного вскрытия, остаются такими же, как уже было проиллюстрировано со ссылкой на крышку с фиг. 1. Естественно, материалы и размеры могут изменяться в соответствии с требованиями, не выходя,таким образом, за рамки изобретения, определенные ниже в формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Крышка с видимыми последствиями повреждения для бутылки, в частности, подходящей для хранения дорогих напитков и имеющей горлышко, проходящее вдоль продольной оси бутылки от его основания, присоединенного к корпусу бутылки, и имеющее отверстие в области его свободного конца,вышеуказанная крышка содержит укупорочное средство для отверстия горлышка, присоединенное при помощи резьбового соединения к внешней поверхности стенки разливочного корпуса и имеющее свободную окружную грань, направленную к корпусу бутылки, втулку, расположенную по оси вдоль внешней поверхности горлышка, присоединенную в осевом направлении к разливочному корпусу и имеющую средства для предотвращения ее осевого и углового перемещения относительно внешней поверхности горлышка, и по меньшей мере один кольцевой фланец, проходящий радиально в противоположном направлении к внешней поверхности горлышка и имеющий по меньшей мере один участок радиальной протяженности, расположенный между свободной гранью укупорочного средства и по меньшей мере одним радиальным участком противоположного осевого конца трубчатого элемента, расположенного радиально снаружи от втулки, концентричного с ней и проходящего по оси, по существу, от основания горлышка бутылки до области свободной грани укупорочного средства, отличающаяся тем, что трубчатый элемент на участке своего конца, направленного к свободной грани укупорочного средства, имеет участок цилиндрической внутренней поверхности, снабженный множеством насечек. 2. Крышка по п.1, отличающаяся тем, что указанные насечки являются осевыми насечками. 3. Крышка по п.1, отличающаяся тем, что цилиндрическая внутренняя поверхность трубчатого элемента расширена в соответствии с коническим профилем. 4. Крышка по пп.1-3, отличающаяся тем, что разливочный корпус составляет одно целое с втулкой. 5. Крышка по пп.1-3, отличающаяся тем, что разливочный корпус присоединен к втулке при помощи осевых упоров и радиальных упоров, выполненных на втулке и разливочном корпусе, соответственно, и зацепляющихся друг с другом. 6. Крышка с видимыми последствиями повреждения для бутылки, в частности, подходящей для хранения дорогих напитков и имеющей горлышко, проходящее вдоль продольной оси бутылки от его основания, присоединенного к корпусу бутылки, и имеющее отверстие в области его свободного конца,вышеуказанная крышка содержит укупорочное средство для отверстия горлышка, присоединенное при помощи резьбового соединения к внешней поверхности стенки разливочного корпуса и имеющее свободную окружную грань, направленную к корпусу бутылки, втулку, расположенную по оси вдоль внешней поверхности горлышка, присоединенную в осевом направлении к разливочному корпусу и имеющую средства для предотвращения ее осевого и углового перемещения относительно внешней поверхности горлышка, и по меньшей мере один кольцевой фланец, проходящий радиально в противоположном направлении к внешней поверхности горлышка и имеющий по меньшей мере один участок радиальной протяженности, расположенный между свободной гранью укупорочного средства и по меньшей мере одним радиальным участком противоположного осевого конца трубчатого элемента, расположенного радиально снаружи от втулки, концентричного с ней и проходящего по оси, по существу, от основания горлышка бутылки до области свободной грани укупорочного средства, отличающаяся тем, что трубчатый элемент на участке своего конца, направленного к свободной грани укупорочного средства, имеет участок цилиндрической внутренней поверхности, расширенный по направлению к указанному концу в соответствии с дуговидным профилем, имеющим выпуклость или вогнутость, направленную к внутренней стороне трубчатого элемента. 7. Крышка по п.6, отличающаяся тем, что разливочный корпус составляет одно целое с втулкой. 8. Крышка по п.6, отличающаяся тем, что разливочный корпус присоединен к втулке при помощи-4 012670 осевых упоров и радиальных упоров, выполненных на втулке и разливочном корпусе, соответственно, и зацепляющихся друг с другом.
