Укупорочная крышка для резервуаров

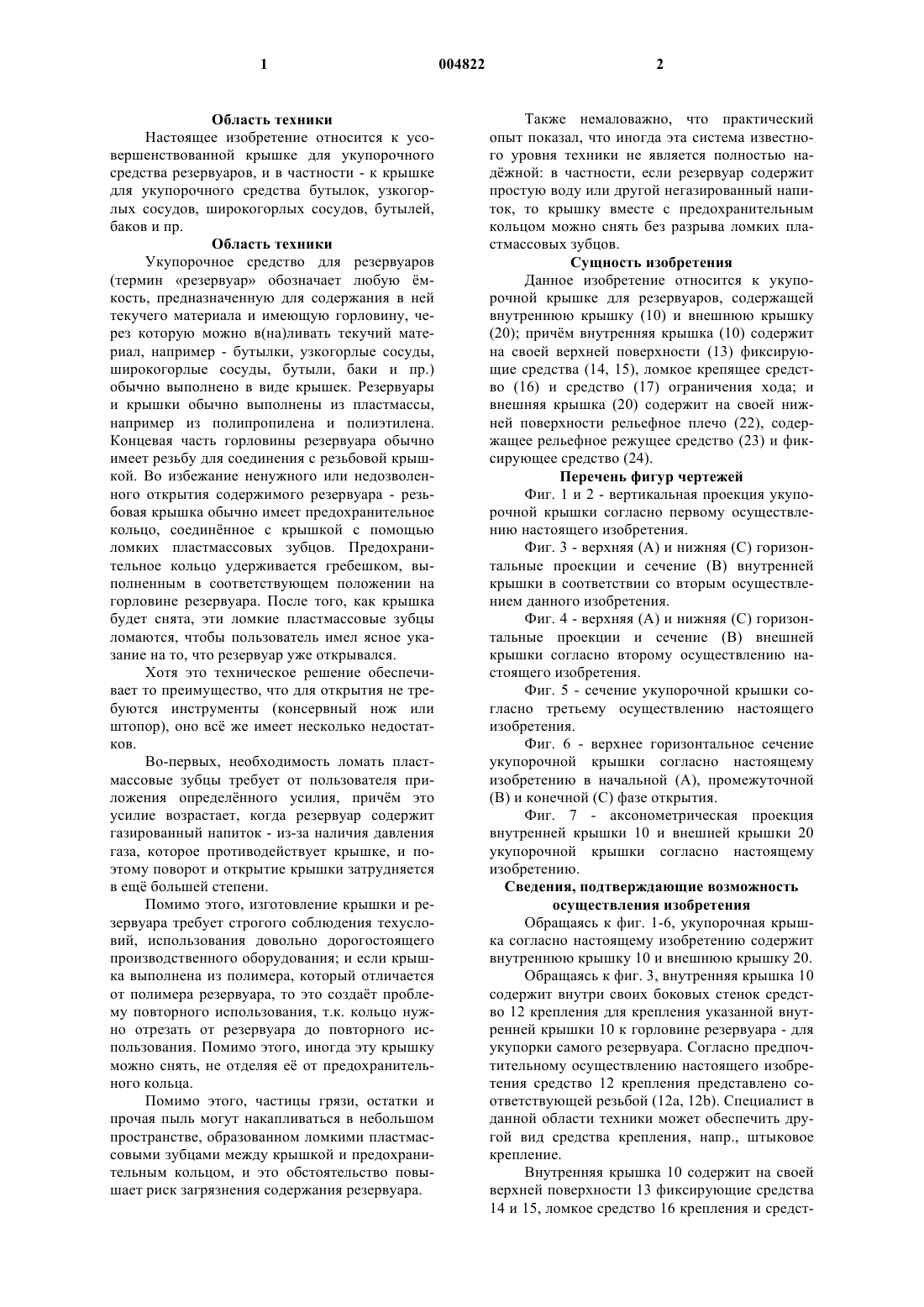

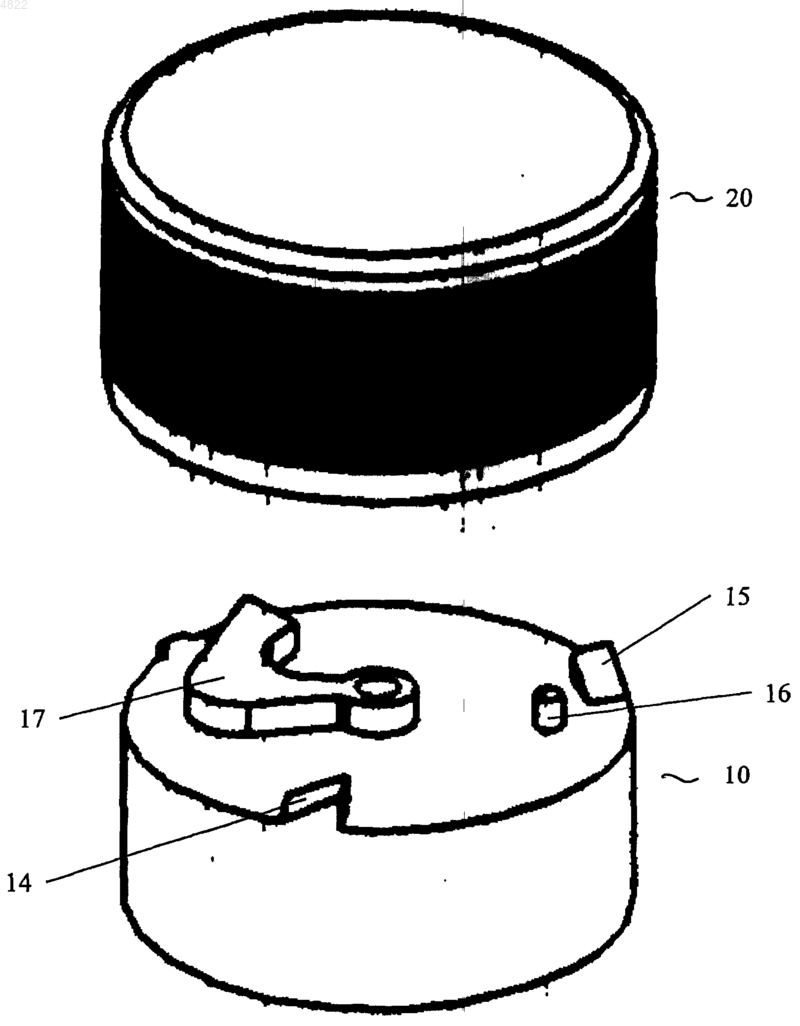

1 Область техники Настоящее изобретение относится к усовершенствованной крышке для укупорочного средства резервуаров, и в частности - к крышке для укупорочного средства бутылок, узкогорлых сосудов, широкогорлых сосудов, бутылей,баков и пр. Область техники Укупорочное средство для резервуаров(термин резервуар обозначает любую мкость, предназначенную для содержания в ней текучего материала и имеющую горловину, через которую можно в(на)ливать текучий материал, например - бутылки, узкогорлые сосуды,широкогорлые сосуды, бутыли, баки и пр.) обычно выполнено в виде крышек. Резервуары и крышки обычно выполнены из пластмассы,например из полипропилена и полиэтилена. Концевая часть горловины резервуара обычно имеет резьбу для соединения с резьбовой крышкой. Во избежание ненужного или недозволенного открытия содержимого резервуара - резьбовая крышка обычно имеет предохранительное кольцо, соединнное с крышкой с помощью ломких пластмассовых зубцов. Предохранительное кольцо удерживается гребешком, выполненным в соответствующем положении на горловине резервуара. После того, как крышка будет снята, эти ломкие пластмассовые зубцы ломаются, чтобы пользователь имел ясное указание на то, что резервуар уже открывался. Хотя это техническое решение обеспечивает то преимущество, что для открытия не требуются инструменты (консервный нож или штопор), оно вс же имеет несколько недостатков. Во-первых, необходимость ломать пластмассовые зубцы требует от пользователя приложения определнного усилия, причм это усилие возрастает, когда резервуар содержит газированный напиток - из-за наличия давления газа, которое противодействует крышке, и поэтому поворот и открытие крышки затрудняется в ещ большей степени. Помимо этого, изготовление крышки и резервуара требует строгого соблюдения техусловий, использования довольно дорогостоящего производственного оборудования; и если крышка выполнена из полимера, который отличается от полимера резервуара, то это создат проблему повторного использования, т.к. кольцо нужно отрезать от резервуара до повторного использования. Помимо этого, иногда эту крышку можно снять, не отделяя е от предохранительного кольца. Помимо этого, частицы грязи, остатки и прочая пыль могут накапливаться в небольшом пространстве, образованном ломкими пластмассовыми зубцами между крышкой и предохранительным кольцом, и это обстоятельство повышает риск загрязнения содержания резервуара. 2 Также немаловажно, что практический опыт показал, что иногда эта система известного уровня техники не является полностью наджной: в частности, если резервуар содержит простую воду или другой негазированный напиток, то крышку вместе с предохранительным кольцом можно снять без разрыва ломких пластмассовых зубцов. Сущность изобретения Данное изобретение относится к укупорочной крышке для резервуаров, содержащей внутреннюю крышку (10) и внешнюю крышку(20); причм внутренняя крышка (10) содержит на своей верхней поверхности (13) фиксирующие средства (14, 15), ломкое крепящее средство (16) и средство (17) ограничения хода; и внешняя крышка (20) содержит на своей нижней поверхности рельефное плечо (22), содержащее рельефное режущее средство (23) и фиксирующее средство (24). Перечень фигур чертежей Фиг. 1 и 2 - вертикальная проекция укупорочной крышки согласно первому осуществлению настоящего изобретения. Фиг. 3 - верхняя (А) и нижняя (С) горизонтальные проекции и сечение (В) внутренней крышки в соответствии со вторым осуществлением данного изобретения. Фиг. 4 - верхняя (А) и нижняя (С) горизонтальные проекции и сечение (В) внешней крышки согласно второму осуществлению настоящего изобретения. Фиг. 5 - сечение укупорочной крышки согласно третьему осуществлению настоящего изобретения. Фиг. 6 - верхнее горизонтальное сечение укупорочной крышки согласно настоящему изобретению в начальной (А), промежуточной(В) и конечной (С) фазе открытия. Фиг. 7 - аксонометрическая проекция внутренней крышки 10 и внешней крышки 20 укупорочной крышки согласно настоящему изобретению. Сведения, подтверждающие возможность осуществления изобретения Обращаясь к фиг. 1-6, укупорочная крышка согласно настоящему изобретению содержит внутреннюю крышку 10 и внешнюю крышку 20. Обращаясь к фиг. 3, внутренняя крышка 10 содержит внутри своих боковых стенок средство 12 крепления для крепления указанной внутренней крышки 10 к горловине резервуара - для укупорки самого резервуара. Согласно предпочтительному осуществлению настоящего изобретения средство 12 крепления представлено соответствующей резьбой (12 а, 12b). Специалист в данной области техники может обеспечить другой вид средства крепления, напр., штыковое крепление. Внутренняя крышка 10 содержит на своей верхней поверхности 13 фиксирующие средства 14 и 15, ломкое средство 16 крепления и средст 3 во 17 ограничения хода. Согласно предпочтительному осуществлению настоящего изобретения фиксирующие средства 14 и 15 состоят из рельефных зубцов, имеющих поверхность 31,перпендикулярную верхней поверхности 13, и поверхность 32, образующую угол менее 80,предпочтительно менее 45, с верхней поверхностью 13. Согласно предпочтительному осуществлению настоящего изобретения, ломкое средство 16 крепления состоит из фасонного пластмассового элемента, выступающего из плоскости, представленной верхней поверхностью 13, и закрывающего отверстие, выполненное сквозь верхнюю поверхность 13 внутренней крышки 10. Ломкое средство 16 крепления предпочтительно имеет свой цвет, чтобы оно было сразу заметно пользователю. Согласно предпочтительному осуществлению настоящего изобретения средство 17 ограничения хода состоит из полукруглого барьера, имеющего плечо 17 а и плечо 17b, соединнные вместе и образующие угол в предпочтительных пределах приблизительных значений от 30 до 100 между собой. Обращаясь к фиг. 4, внешняя крышка 20 содержит на своей нижней поверхности 21 рельефное плечо, содержащее рельефное режущее средство 22 и фиксирующее средство 24. Режущее средство предпочтительно является полукруглым рельефным лезвием 23. Фиксирующее средство 24 аналогично фиксирующим средствам 14 и 15 внутренней крышки 10. Рельефное плечо 22 может предпочтительно содержать выступ, имеющий форму и габариты, соответствующие форме и габаритам отверстия,сформированного за счт удаления средства 16 крепления. Внешняя крышка 20 может иметь другие наружные формы для облегчения е захвата пользователем. Восьмиугольная форма показана на фиг. 1 и 2; круглая форма показана на фиг. 3-6. Прочие формы, такие как, например, шестиугольная форма, также могут быть обеспечены специалистом в данной области техники, и также можно обеспечить поверхность с насечкой, чтобы облегчить е захват пользователем. Внешняя крышка 20 предпочтительно выполнена из прозрачного материала,чтобы можно было видеть внутреннюю крышку 10. Внешняя крышка 20 и внутренняя крышка 10 имеют средство крепления, обеспечивающее сборку и крепление внешней крышки 20 на внутренней крышке 10. Обращаясь к фиг. 4, средство крепления предпочтительно представлено внутренним выступом 40, выполненным на целой круглой части внутреннего конца внешней крышки 20 и выполненным с возможностью крепить внутреннюю крышку 10 после того, как внутренняя крышка 10 будет вставлена во внешнюю крышку 20. Обращаясь к фиг. 4, средство крепления можно, как вариант или одновременно, предста 004822 4 вить как выступ 43, выполненный на внутренней крышке 10, который во время сборки крышки входит сначала в вертикальную канавку 44,выполненную внутри внешней крышки 20, и затем - при повороте внешней крышки 20 на внутренней крышке 10 - в горизонтальную канавку 45, образующую форму в виде буквы L с вертикальной канавкой 44. Обращаясь к фиг. 5, средство крепления,как вариант, представлено канавкой 18, выполненной по всей окружности в середине внешней стенки внутренней крышки 10, и представлено соответствующей канавкой 26, выполненной по всей окружности в середине внутренней стенки внешней крышки 20. Средство скольжения можно предпочтительно выполнить на верхней поверхности 13 внутренней крышки 10 и на нижней поверхности 21 внешней крышки 20 для облегчения вращения во время поворота внешней крышки на внутренней крышке. Обращаясь к фиг. 5, указанное средство скольжения предпочтительно представлено круглым выступом 25, выполненным на нижней поверхности 21 внешней крышки 20 и связанным с круговой канавкой 19, выполненной на верхней поверхности 13 внутренней крышки 10. Обращаясь к фиг. 6, ниже следует описание работы укупорочной крышки в соответствии с осуществлением данного изобретения. Фиг. 6 а показывает исходное положение крышки, установленной на конце упаковочной линии. Рельефное плечо 22, содержащее рельефное полукруглое лезвие 23 и фиксирующее средство 24, крепится фиксирующим средством 14 и ломким средством 16 крепления. Фиг. 6b показывает промежуточное положение крышки после начала поворота (по часовой стрелке) внешней крышки 20. Рельефное полукруглое лезвие отрезало ломкое средство 16 крепления, тем самым открыв отверстие 41,из которого может выйти избыток карбоната,присутствующего в резервуаре. Образование отверстия 41 и последующий выход избытка содержащегося в резервуаре карбоната снижают давление внутри резервуара, в ещ большей степени уменьшая усилие, необходимое для поворота и открытия крышки. Фиг. 6 с показывает конечное положение крышки по завершении операции открытия. Полукруглое лезвие 23 дошло до средства 17 ограничения хода, удерживающего ломкое средство 16 крепления внутри образованной таким образом полости 42. Фиксирующее средство 24 рельефного плеча 22 оказалось над фиксирующим средством 15 и предотвращает последующий поворот внешней крышки 20. Соответственно, внешняя крышка 20 сочленяется с внутренней крышкой 10. Задняя часть рельефного плеча 22 закрыла отверстие 41, предотвращая случайное пролитие текучей среды, содержащейся в резервуаре. Наличие выступа на рель 5 ефном плече 22, соответствующего отверстию 41, также улучшает крепление крышки в соответствии с данным изобретением. Хотя настоящее изобретение описывается подробно со ссылкой на предпочтительные осуществления, очевидные модификации, которые могут быть реализованы специалистом в данной области техники, входят в концепцию и объм данного изобретения, сформулированного ниже. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Укупорочная крышка для резервуаров,содержащая внутреннюю крышку (10) и внешнюю крышку (20), отличающаяся тем, что внутренняя крышка (10) содержит на своей верхней поверхности (13) фиксирующие средства (14,15), ломкое средство (16) крепления и средство(17) ограничения хода, а внешняя крышка (20) содержит на своей нижней поверхности (21) рельефное плечо (22), содержащее рельефное режущее средство (23) и фиксирующее средство(24). 2. Укупорочная крышка для резервуаров по п.1, отличающаяся тем, что фиксирующие средства (14, 15) представляют собой рельефные зубцы, имеющие поверхность (31), перпендикулярную верхней поверхности (32), образуя угол, меньший 80, с верхней поверхностью(13). 3. Укупорочная крышка для резервуаров по п.1, отличающаяся тем, что указанное ломкое средство (16) крепления выполнено в виде фасонного пластмассового элемента, выступающего из плоскости, представленной верхней поверхностью (13), и закрывающим отверстие,выполненное в верхней поверхности (13) внутренней крышки (10). 4. Укупорочная крышка для резервуаров по п.1, отличающаяся тем, что средство (17) ограничения хода выполнено в виде полукруглого барьера, содержащего первое плечо (17 а) и второе плечо (17b). 5. Укупорочная крышка для резервуаров по п.4, отличающаяся тем, что первое плечо(17 а) и второе плечо (17b) соединены вместе и образуют между собой угол в пределах значений от 30 до 100. 6. Укупорочная крышка для резервуаров по п.1, отличающаяся тем, что рельефное режущее средство (23) выполнено в виде полукруглого рельефного лезвия (23). 7. Укупорочная крышка для резервуаров по п.1, отличающаяся тем, что фиксирующее средство (24) выполнено в виде рельефных зубцов, имеющих поверхность (31), перпендикулярную нижней поверхности (21), и поверхность, образующую угол менее 80 с нижней поверхностью (21). 8. Укупорочная крышка для резервуаров по п.1, отличающаяся тем, что внутренняя крышка (10) содержит внутри своих боковых стенок (11) средство (12) крепления для крепления внутренней крышки 10 к горловине резервуара. 9. Укупорочная крышка для резервуаров по п.8, отличающаяся тем, что средство (12) крепления выполнено с резьбой (12 а, 12b). 10. Укупорочная крышка для резервуаров по п.1, отличающаяся тем, что внутренняя крышка (10) и внешняя крышка (20) крепятся вместе крепящим средством (18, 26, 40, 43, 44,45). 11. Укупорочная крышка для резервуаров по п.1, отличающаяся тем, что внутренняя крышка (10) и внешняя крышка (20) имеют средство (19, 25) скольжения.
