Крышка для бутылки

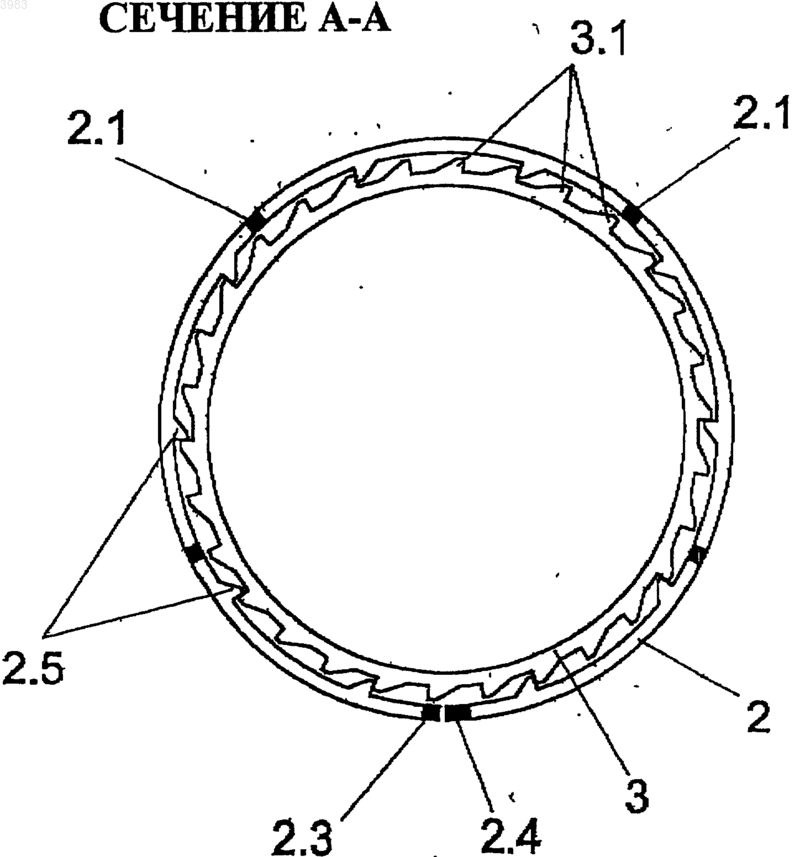

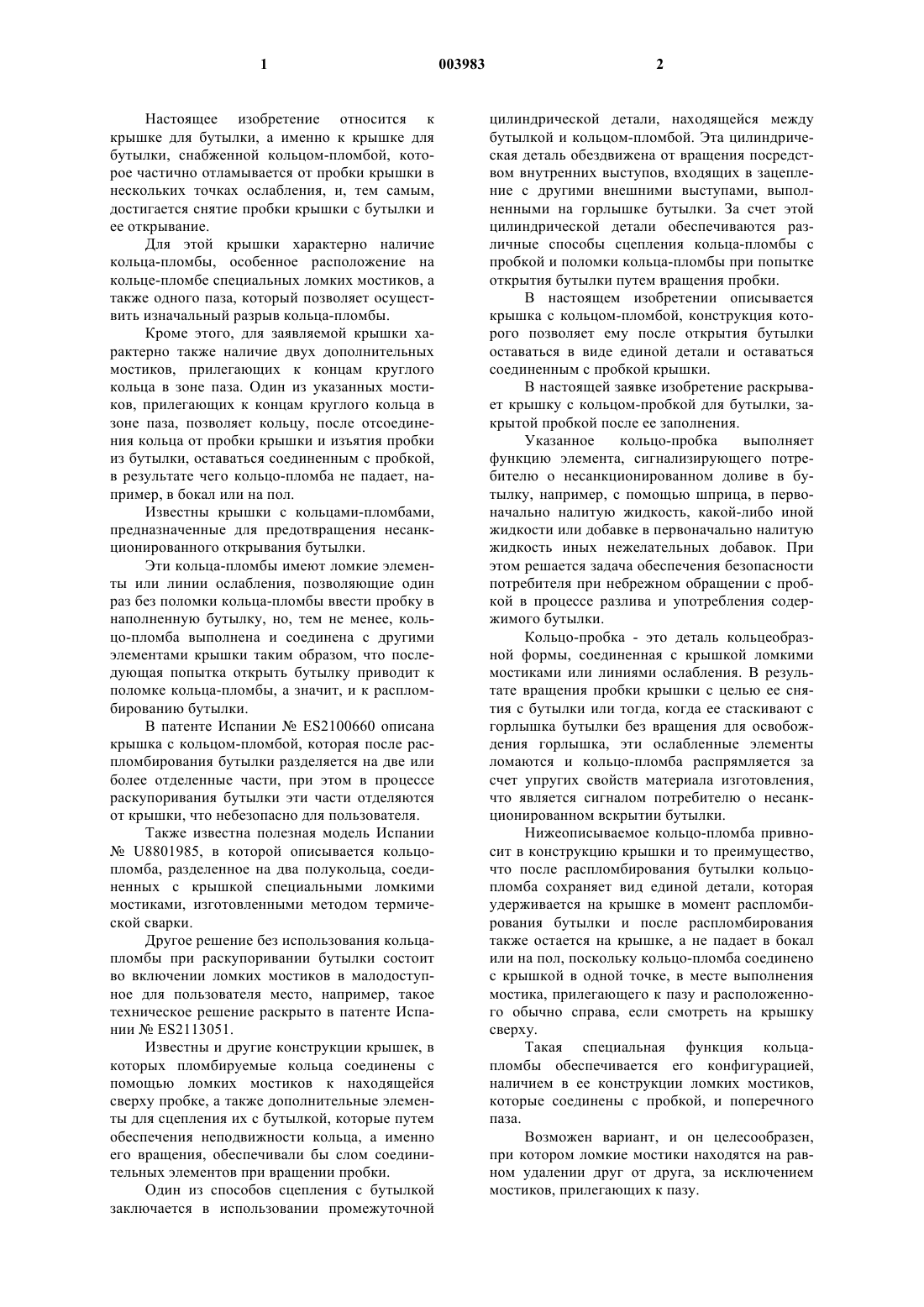

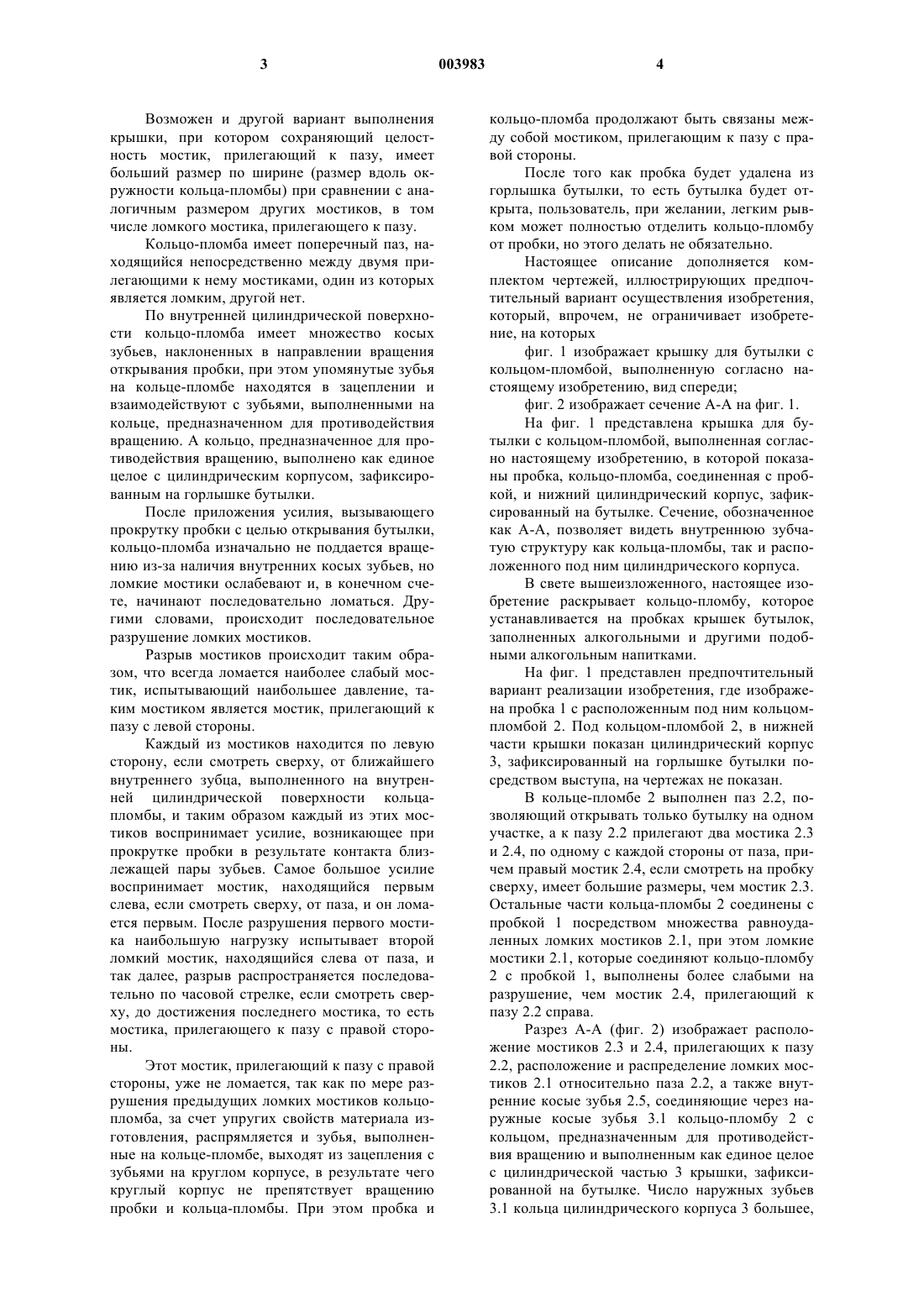

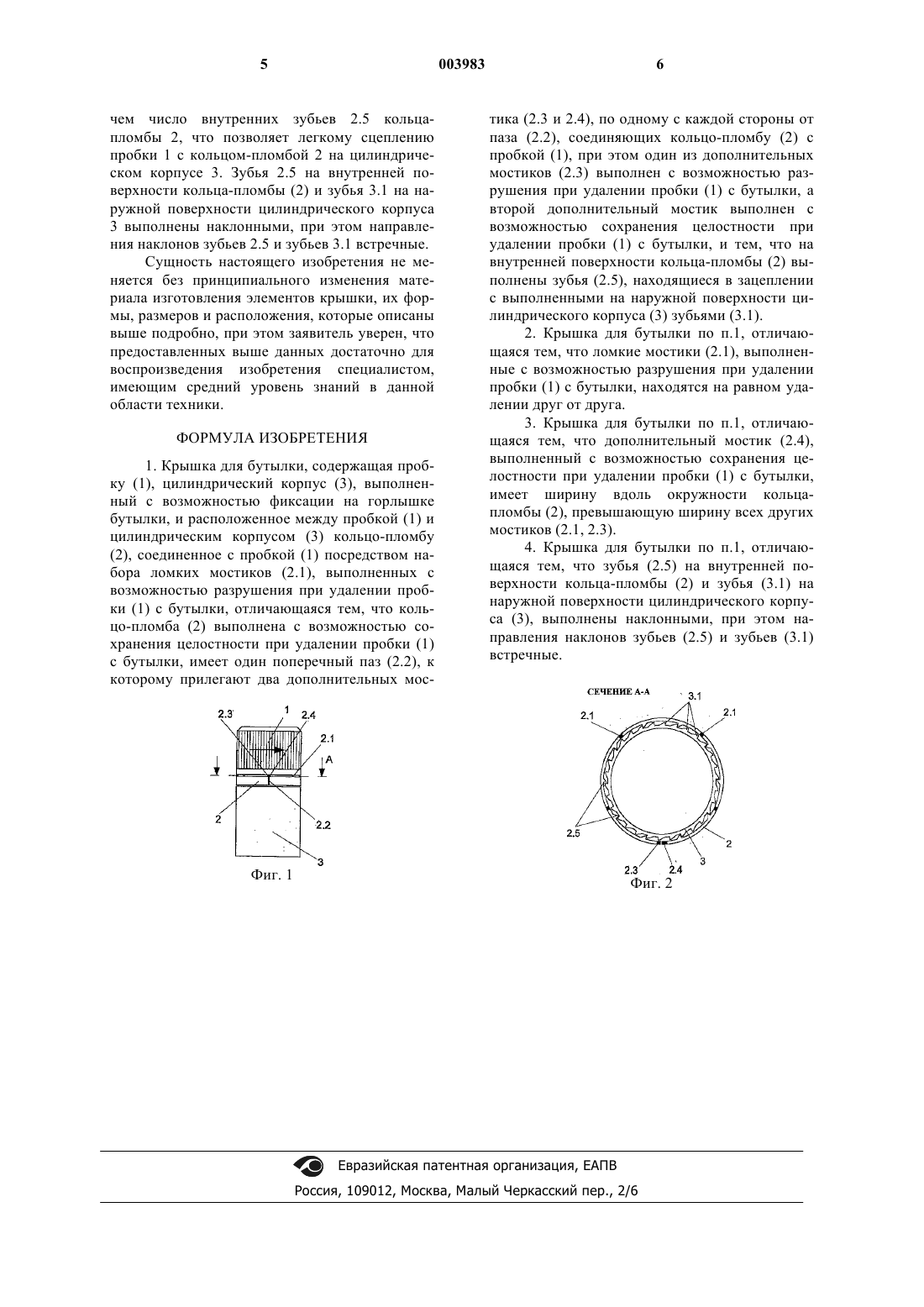

1 Настоящее изобретение относится к крышке для бутылки, а именно к крышке для бутылки, снабженной кольцом-пломбой, которое частично отламывается от пробки крышки в нескольких точках ослабления, и, тем самым,достигается снятие пробки крышки с бутылки и еe открывание. Для этой крышки характерно наличие кольца-пломбы, особенное расположение на кольце-пломбе специальных ломких мостиков, а также одного паза, который позволяет осуществить изначальный разрыв кольца-пломбы. Кроме этого, для заявляемой крышки характерно также наличие двух дополнительных мостиков, прилегающих к концам круглого кольца в зоне паза. Один из указанных мостиков, прилегающих к концам круглого кольца в зоне паза, позволяет кольцу, после отсоединения кольца от пробки крышки и изъятия пробки из бутылки, оставаться соединенным с пробкой,в результате чего кольцо-пломба не падает, например, в бокал или на пол. Известны крышки с кольцами-пломбами,предназначенные для предотвращения несанкционированного открывания бутылки. Эти кольца-пломбы имеют ломкие элементы или линии ослабления, позволяющие один раз без поломки кольца-пломбы ввести пробку в наполненную бутылку, но, тем не менее, кольцо-пломба выполнена и соединена с другими элементами крышки таким образом, что последующая попытка открыть бутылку приводит к поломке кольца-пломбы, а значит, и к распломбированию бутылки. В патенте ИспанииES2100660 описана крышка с кольцом-пломбой, которая после распломбирования бутылки разделяется на две или более отделенные части, при этом в процессе раскупоривания бутылки эти части отделяются от крышки, что небезопасно для пользователя. Также известна полезная модель ИспанииU8801985, в которой описывается кольцопломба, разделенное на два полукольца, соединенных с крышкой специальными ломкими мостиками, изготовленными методом термической сварки. Другое решение без использования кольцапломбы при раскупоривании бутылки состоит во включении ломких мостиков в малодоступное для пользователя место, например, такое техническое решение раскрыто в патенте ИспанииES2113051. Известны и другие конструкции крышек, в которых пломбируемые кольца соединены с помощью ломких мостиков к находящейся сверху пробке, а также дополнительные элементы для сцепления их с бутылкой, которые путем обеспечения неподвижности кольца, а именно его вращения, обеспечивали бы слом соединительных элементов при вращении пробки. Один из способов сцепления с бутылкой заключается в использовании промежуточной 2 цилиндрической детали, находящейся между бутылкой и кольцом-пломбой. Эта цилиндрическая деталь обездвижена от вращения посредством внутренних выступов, входящих в зацепление с другими внешними выступами, выполненными на горлышке бутылки. За счет этой цилиндрической детали обеспечиваются различные способы сцепления кольца-пломбы с пробкой и поломки кольца-пломбы при попытке открытия бутылки путем вращения пробки. В настоящем изобретении описывается крышка с кольцом-пломбой, конструкция которого позволяет ему после открытия бутылки оставаться в виде единой детали и оставаться соединенным с пробкой крышки. В настоящей заявке изобретение раскрывает крышку с кольцом-пробкой для бутылки, закрытой пробкой после ее заполнения. Указанное кольцо-пробка выполняет функцию элемента, сигнализирующего потребителю о несанкционированном доливе в бутылку, например, с помощью шприца, в первоначально налитую жидкость, какой-либо иной жидкости или добавке в первоначально налитую жидкость иных нежелательных добавок. При этом решается задача обеспечения безопасности потребителя при небрежном обращении с пробкой в процессе разлива и употребления содержимого бутылки. Кольцо-пробка - это деталь кольцеобразной формы, соединенная с крышкой ломкими мостиками или линиями ослабления. В результате вращения пробки крышки с целью ее снятия с бутылки или тогда, когда ее стаскивают с горлышка бутылки без вращения для освобождения горлышка, эти ослабленные элементы ломаются и кольцо-пломба распрямляется за счет упругих свойств материала изготовления,что является сигналом потребителю о несанкционированном вскрытии бутылки. Нижеописываемое кольцо-пломба привносит в конструкцию крышки и то преимущество,что после распломбирования бутылки кольцопломба сохраняет вид единой детали, которая удерживается на крышке в момент распломбирования бутылки и после распломбирования также остается на крышке, а не падает в бокал или на пол, поскольку кольцо-пломба соединено с крышкой в одной точке, в месте выполнения мостика, прилегающего к пазу и расположенного обычно справа, если смотреть на крышку сверху. Такая специальная функция кольцапломбы обеспечивается его конфигурацией,наличием в ее конструкции ломких мостиков,которые соединены с пробкой, и поперечного паза. Возможен вариант, и он целесообразен,при котором ломкие мостики находятся на равном удалении друг от друга, за исключением мостиков, прилегающих к пазу. 3 Возможен и другой вариант выполнения крышки, при котором сохраняющий целостность мостик, прилегающий к пазу, имеет больший размер по ширине (размер вдоль окружности кольца-пломбы) при сравнении с аналогичным размером других мостиков, в том числе ломкого мостика, прилегающего к пазу. Кольцо-пломба имеет поперечный паз, находящийся непосредственно между двумя прилегающими к нему мостиками, один из которых является ломким, другой нет. По внутренней цилиндрической поверхности кольцо-пломба имеет множество косых зубьев, наклоненных в направлении вращения открывания пробки, при этом упомянутые зубья на кольце-пломбе находятся в зацеплении и взаимодействуют с зубьями, выполненными на кольце, предназначенном для противодействия вращению. А кольцо, предназначенное для противодействия вращению, выполнено как единое целое с цилиндрическим корпусом, зафиксированным на горлышке бутылки. После приложения усилия, вызывающего прокрутку пробки с целью открывания бутылки,кольцо-пломба изначально не поддается вращению из-за наличия внутренних косых зубьев, но ломкие мостики ослабевают и, в конечном счете, начинают последовательно ломаться. Другими словами, происходит последовательное разрушение ломких мостиков. Разрыв мостиков происходит таким образом, что всегда ломается наиболее слабый мостик, испытывающий наибольшее давление, таким мостиком является мостик, прилегающий к пазу с левой стороны. Каждый из мостиков находится по левую сторону, если смотреть сверху, от ближайшего внутреннего зубца, выполненного на внутренней цилиндрической поверхности кольцапломбы, и таким образом каждый из этих мостиков воспринимает усилие, возникающее при прокрутке пробки в результате контакта близлежащей пары зубьев. Самое большое усилие воспринимает мостик, находящийся первым слева, если смотреть сверху, от паза, и он ломается первым. После разрушения первого мостика наибольшую нагрузку испытывает второй ломкий мостик, находящийся слева от паза, и так далее, разрыв распространяется последовательно по часовой стрелке, если смотреть сверху, до достижения последнего мостика, то есть мостика, прилегающего к пазу с правой стороны. Этот мостик, прилегающий к пазу с правой стороны, уже не ломается, так как по мере разрушения предыдущих ломких мостиков кольцопломба, за счет упругих свойств материала изготовления, распрямляется и зубья, выполненные на кольце-пломбе, выходят из зацепления с зубьями на круглом корпусе, в результате чего круглый корпус не препятствует вращению пробки и кольца-пломбы. При этом пробка и 4 кольцо-пломба продолжают быть связаны между собой мостиком, прилегающим к пазу с правой стороны. После того как пробка будет удалена из горлышка бутылки, то есть бутылка будет открыта, пользователь, при желании, легким рывком может полностью отделить кольцо-пломбу от пробки, но этого делать не обязательно. Настоящее описание дополняется комплектом чертежей, иллюстрирующих предпочтительный вариант осуществления изобретения,который, впрочем, не ограничивает изобретение, на которых фиг. 1 изображает крышку для бутылки с кольцом-пломбой, выполненную согласно настоящему изобретению, вид спереди; фиг. 2 изображает сечение А-А на фиг. 1. На фиг. 1 представлена крышка для бутылки с кольцом-пломбой, выполненная согласно настоящему изобретению, в которой показаны пробка, кольцо-пломба, соединенная с пробкой, и нижний цилиндрический корпус, зафиксированный на бутылке. Сечение, обозначенное как А-А, позволяет видеть внутреннюю зубчатую структуру как кольца-пломбы, так и расположенного под ним цилиндрического корпуса. В свете вышеизложенного, настоящее изобретение раскрывает кольцо-пломбу, которое устанавливается на пробках крышек бутылок,заполненных алкогольными и другими подобными алкогольным напитками. На фиг. 1 представлен предпочтительный вариант реализации изобретения, где изображена пробка 1 с расположенным под ним кольцомпломбой 2. Под кольцом-пломбой 2, в нижней части крышки показан цилиндрический корпус 3, зафиксированный на горлышке бутылки посредством выступа, на чертежах не показан. В кольце-пломбе 2 выполнен паз 2.2, позволяющий открывать только бутылку на одном участке, а к пазу 2.2 прилегают два мостика 2.3 и 2.4, по одному с каждой стороны от паза, причем правый мостик 2.4, если смотреть на пробку сверху, имеет большие размеры, чем мостик 2.3. Остальные части кольца-пломбы 2 соединены с пробкой 1 посредством множества равноудаленных ломких мостиков 2.1, при этом ломкие мостики 2.1, которые соединяют кольцо-пломбу 2 с пробкой 1, выполнены более слабыми на разрушение, чем мостик 2.4, прилегающий к пазу 2.2 справа. Разрез А-А (фиг. 2) изображает расположение мостиков 2.3 и 2.4, прилегающих к пазу 2.2, расположение и распределение ломких мостиков 2.1 относительно паза 2.2, а также внутренние косые зубья 2.5, соединяющие через наружные косые зубья 3.1 кольцо-пломбу 2 с кольцом, предназначенным для противодействия вращению и выполненным как единое целое с цилиндрической частью 3 крышки, зафиксированной на бутылке. Число наружных зубьев 3.1 кольца цилиндрического корпуса 3 большее, 5 чем число внутренних зубьев 2.5 кольцапломбы 2, что позволяет легкому сцеплению пробки 1 с кольцом-пломбой 2 на цилиндрическом корпусе 3. Зубья 2.5 на внутренней поверхности кольца-пломбы (2) и зубья 3.1 на наружной поверхности цилиндрического корпуса 3 выполнены наклонными, при этом направления наклонов зубьев 2.5 и зубьев 3.1 встречные. Сущность настоящего изобретения не меняется без принципиального изменения материала изготовления элементов крышки, их формы, размеров и расположения, которые описаны выше подробно, при этом заявитель уверен, что предоставленных выше данных достаточно для воспроизведения изобретения специалистом,имеющим средний уровень знаний в данной области техники. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Крышка для бутылки, содержащая пробку (1), цилиндрический корпус (3), выполненный с возможностью фиксации на горлышке бутылки, и расположенное между пробкой (1) и цилиндрическим корпусом (3) кольцо-пломбу(2), соединенное с пробкой (1) посредством набора ломких мостиков (2.1), выполненных с возможностью разрушения при удалении пробки (1) с бутылки, отличающаяся тем, что кольцо-пломба (2) выполнена с возможностью сохранения целостности при удалении пробки (1) с бутылки, имеет один поперечный паз (2.2), к которому прилегают два дополнительных мос 6 тика (2.3 и 2.4), по одному с каждой стороны от паза (2.2), соединяющих кольцо-пломбу (2) с пробкой (1), при этом один из дополнительных мостиков (2.3) выполнен с возможностью разрушения при удалении пробки (1) с бутылки, а второй дополнительный мостик выполнен с возможностью сохранения целостности при удалении пробки (1) с бутылки, и тем, что на внутренней поверхности кольца-пломбы (2) выполнены зубья (2.5), находящиеся в зацеплении с выполненными на наружной поверхности цилиндрического корпуса (3) зубьями (3.1). 2. Крышка для бутылки по п.1, отличающаяся тем, что ломкие мостики (2.1), выполненные с возможностью разрушения при удалении пробки (1) с бутылки, находятся на равном удалении друг от друга. 3. Крышка для бутылки по п.1, отличающаяся тем, что дополнительный мостик (2.4),выполненный с возможностью сохранения целостности при удалении пробки (1) с бутылки,имеет ширину вдоль окружности кольцапломбы (2), превышающую ширину всех других мостиков (2.1, 2.3). 4. Крышка для бутылки по п.1, отличающаяся тем, что зубья (2.5) на внутренней поверхности кольца-пломбы (2) и зубья (3.1) на наружной поверхности цилиндрического корпуса (3), выполнены наклонными, при этом направления наклонов зубьев (2.5) и зубьев (3.1) встречные.
