Повторно закрываемый сливной элемент для комбинированных картонно-пластиковых упаковок

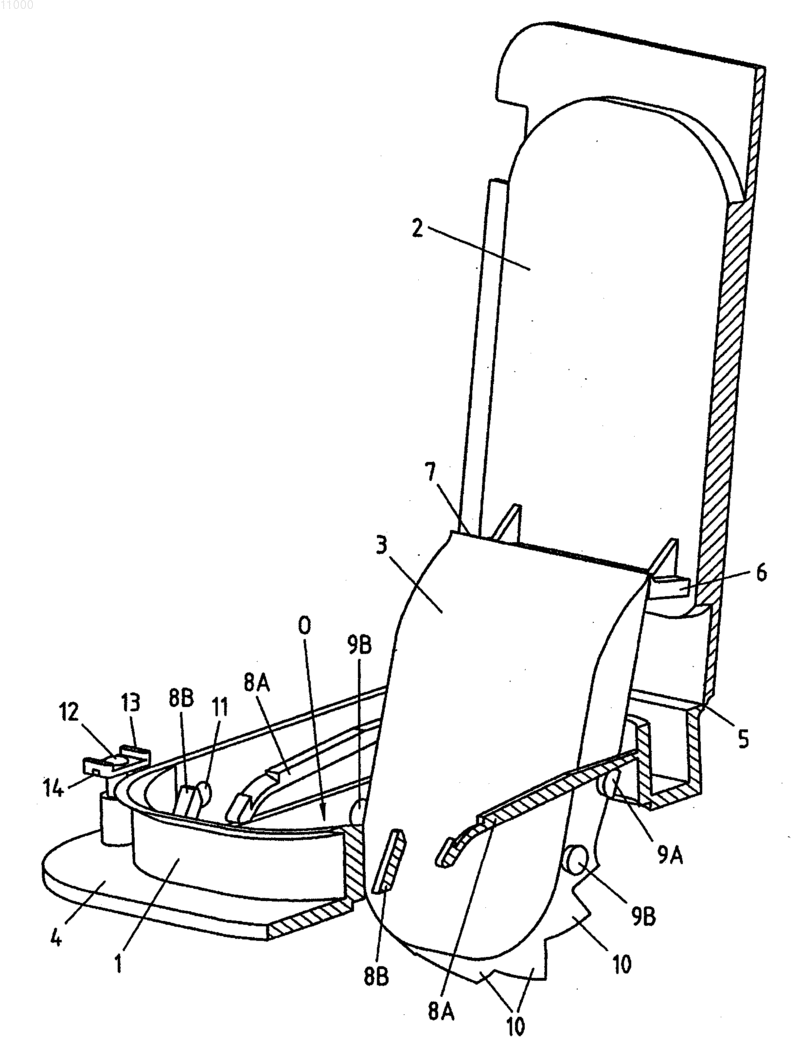

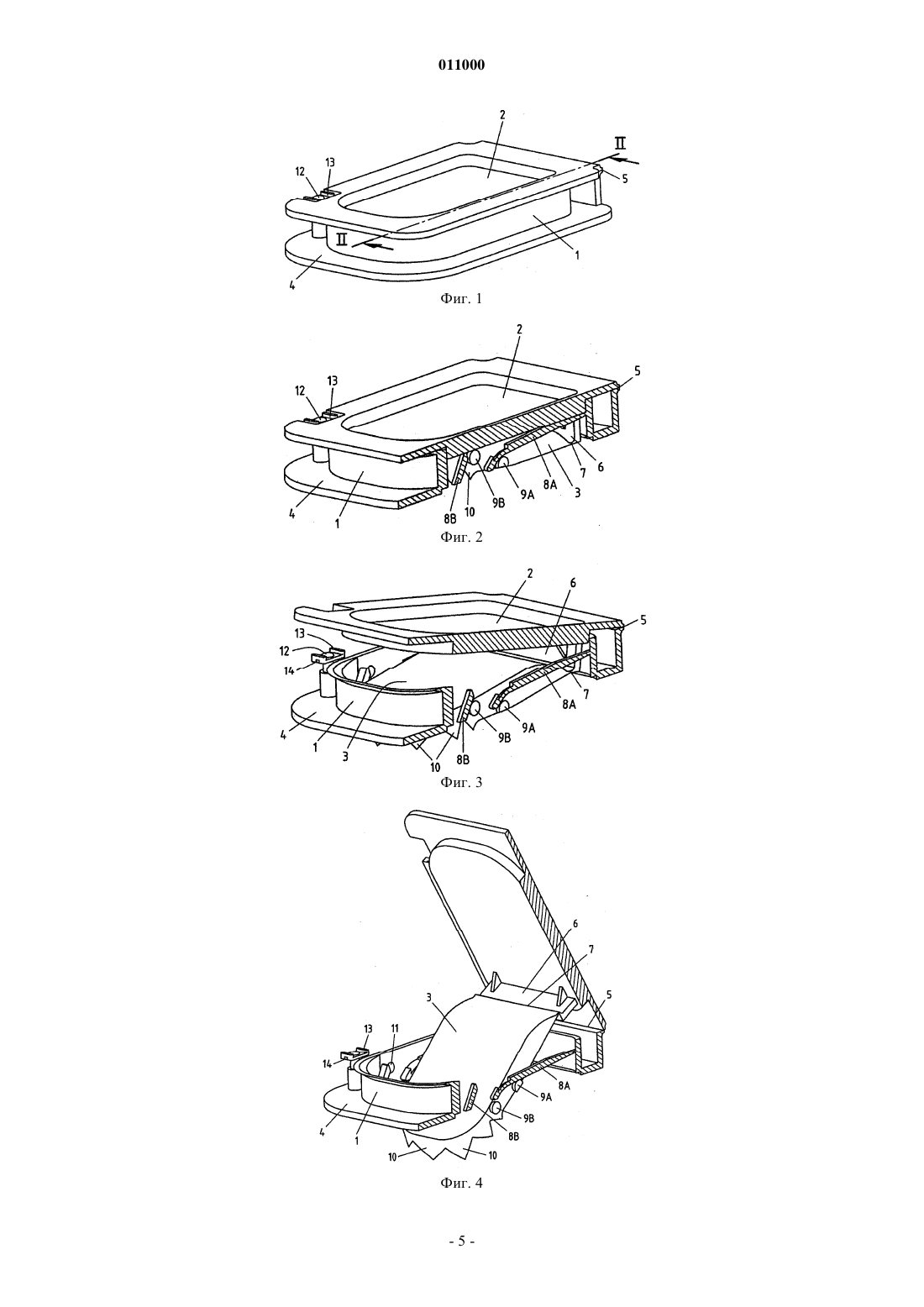

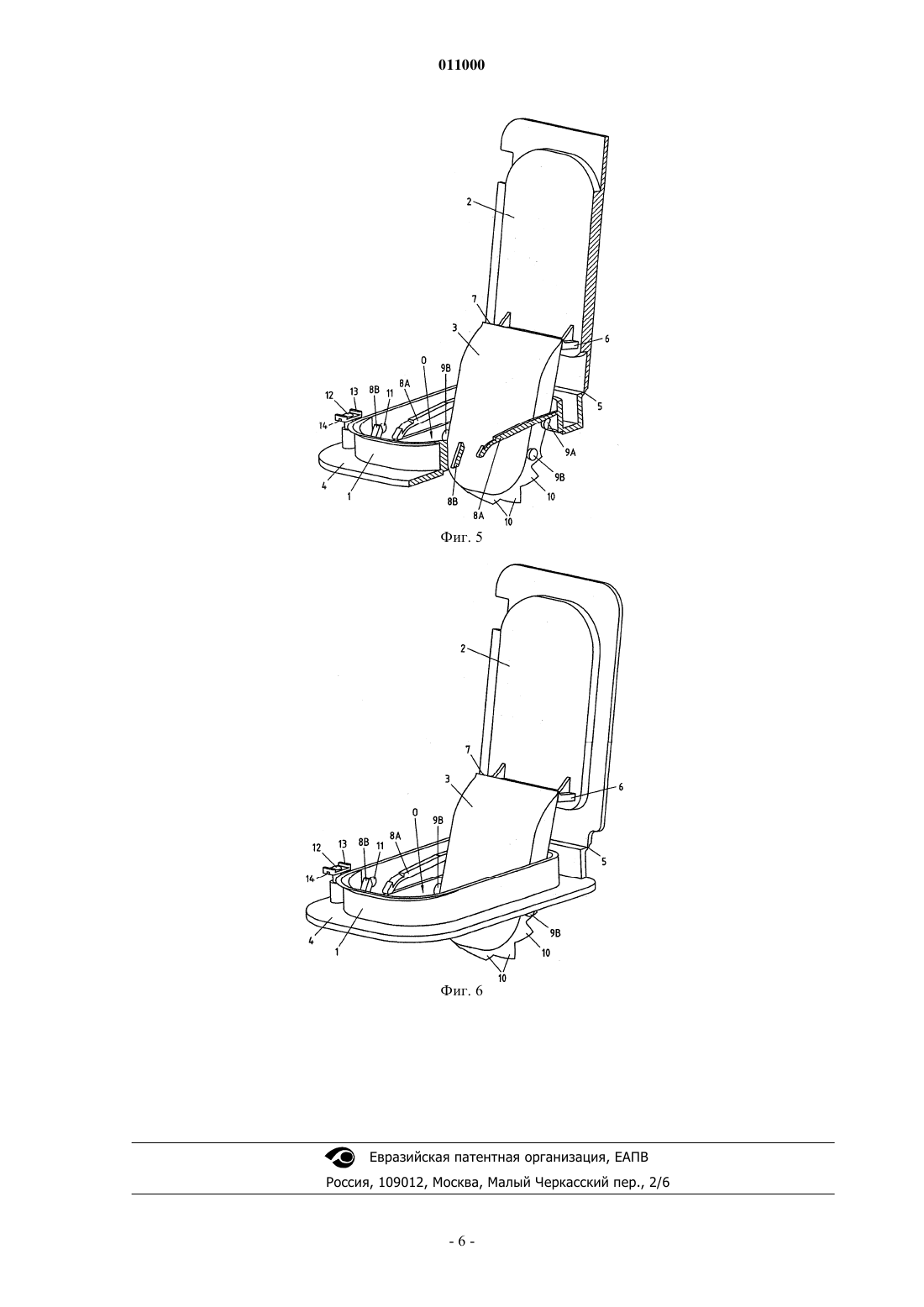

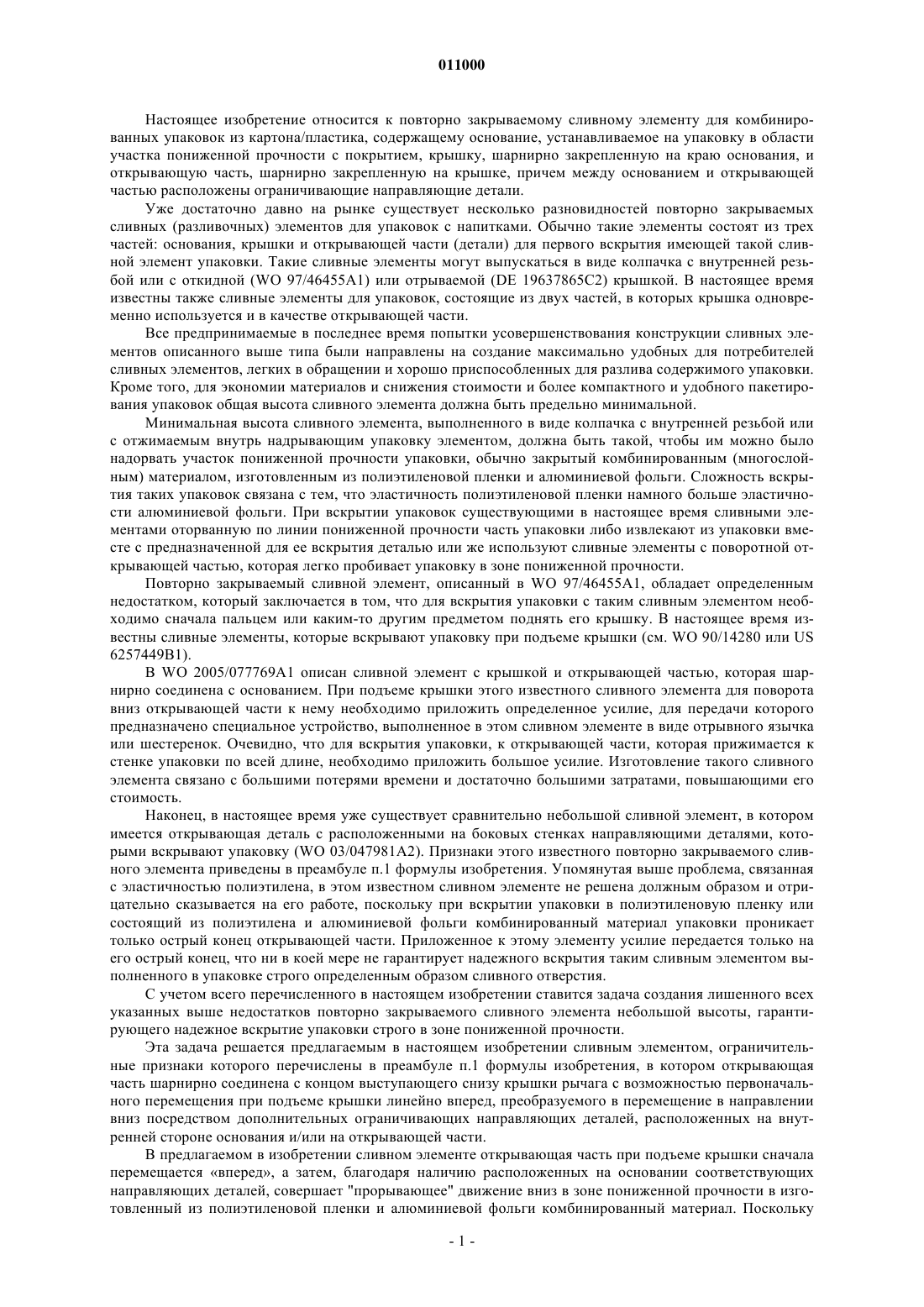

011000 Настоящее изобретение относится к повторно закрываемому сливному элементу для комбинированных упаковок из картона/пластика, содержащему основание, устанавливаемое на упаковку в области участка пониженной прочности с покрытием, крышку, шарнирно закрепленную на краю основания, и открывающую часть, шарнирно закрепленную на крышке, причем между основанием и открывающей частью расположены ограничивающие направляющие детали. Уже достаточно давно на рынке существует несколько разновидностей повторно закрываемых сливных (разливочных) элементов для упаковок с напитками. Обычно такие элементы состоят из трех частей: основания, крышки и открывающей части (детали) для первого вскрытия имеющей такой сливной элемент упаковки. Такие сливные элементы могут выпускаться в виде колпачка с внутренней резьбой или с откидной (WO 97/46455 А 1) или отрываемой (DE 19637865C2) крышкой. В настоящее время известны также сливные элементы для упаковок, состоящие из двух частей, в которых крышка одновременно используется и в качестве открывающей части. Все предпринимаемые в последнее время попытки усовершенствования конструкции сливных элементов описанного выше типа были направлены на создание максимально удобных для потребителей сливных элементов, легких в обращении и хорошо приспособленных для разлива содержимого упаковки. Кроме того, для экономии материалов и снижения стоимости и более компактного и удобного пакетирования упаковок общая высота сливного элемента должна быть предельно минимальной. Минимальная высота сливного элемента, выполненного в виде колпачка с внутренней резьбой или с отжимаемым внутрь надрывающим упаковку элементом, должна быть такой, чтобы им можно было надорвать участок пониженной прочности упаковки, обычно закрытый комбинированным (многослойным) материалом, изготовленным из полиэтиленовой пленки и алюминиевой фольги. Сложность вскрытия таких упаковок связана с тем, что эластичность полиэтиленовой пленки намного больше эластичности алюминиевой фольги. При вскрытии упаковок существующими в настоящее время сливными элементами оторванную по линии пониженной прочности часть упаковки либо извлекают из упаковки вместе с предназначенной для ее вскрытия деталью или же используют сливные элементы с поворотной открывающей частью, которая легко пробивает упаковку в зоне пониженной прочности. Повторно закрываемый сливной элемент, описанный в WO 97/46455 А 1, обладает определенным недостатком, который заключается в том, что для вскрытия упаковки с таким сливным элементом необходимо сначала пальцем или каким-то другим предметом поднять его крышку. В настоящее время известны сливные элементы, которые вскрывают упаковку при подъеме крышки (см. WO 90/14280 или US 6257449B1). В WO 2005/077769 А 1 описан сливной элемент с крышкой и открывающей частью, которая шарнирно соединена с основанием. При подъеме крышки этого известного сливного элемента для поворота вниз открывающей части к нему необходимо приложить определенное усилие, для передачи которого предназначено специальное устройство, выполненное в этом сливном элементе в виде отрывного язычка или шестеренок. Очевидно, что для вскрытия упаковки, к открывающей части, которая прижимается к стенке упаковки по всей длине, необходимо приложить большое усилие. Изготовление такого сливного элемента связано с большими потерями времени и достаточно большими затратами, повышающими его стоимость. Наконец, в настоящее время уже существует сравнительно небольшой сливной элемент, в котором имеется открывающая деталь с расположенными на боковых стенках направляющими деталями, которыми вскрывают упаковку (WO 03/047981 А 2). Признаки этого известного повторно закрываемого сливного элемента приведены в преамбуле п.1 формулы изобретения. Упомянутая выше проблема, связанная с эластичностью полиэтилена, в этом известном сливном элементе не решена должным образом и отрицательно сказывается на его работе, поскольку при вскрытии упаковки в полиэтиленовую пленку или состоящий из полиэтилена и алюминиевой фольги комбинированный материал упаковки проникает только острый конец открывающей части. Приложенное к этому элементу усилие передается только на его острый конец, что ни в коей мере не гарантирует надежного вскрытия таким сливным элементом выполненного в упаковке строго определенным образом сливного отверстия. С учетом всего перечисленного в настоящем изобретении ставится задача создания лишенного всех указанных выше недостатков повторно закрываемого сливного элемента небольшой высоты, гарантирующего надежное вскрытие упаковки строго в зоне пониженной прочности. Эта задача решается предлагаемым в настоящем изобретении сливным элементом, ограничительные признаки которого перечислены в преамбуле п.1 формулы изобретения, в котором открывающая часть шарнирно соединена с концом выступающего снизу крышки рычага с возможностью первоначального перемещения при подъеме крышки линейно вперед, преобразуемого в перемещение в направлении вниз посредством дополнительных ограничивающих направляющих деталей, расположенных на внутренней стороне основания и/или на открывающей части. В предлагаемом в изобретении сливном элементе открывающая часть при подъеме крышки сначала перемещается вперед, а затем, благодаря наличию расположенных на основании соответствующих направляющих деталей, совершает "прорывающее" движение вниз в зоне пониженной прочности в изготовленный из полиэтиленовой пленки и алюминиевой фольги комбинированный материал. Поскольку-1 011000 открывающая часть не соединена непосредственно с крышкой, а соединена с ней на некотором от нее расстоянии через рычаг, то при подъеме крышки вес передний участок открывающей части поворачивается и с усилием врезается в изготовленный из полиэтиленовый/ алюминиевый материал, разрушает его и вырезает в упаковке сливное отверстие, достаточно большого размера (см. подробнее ниже). При наличии в предлагаемом в изобретении сливном элементе ограничивающих направляющих деталей, расположенных на крышке и на открывающей части, при подъеме крышки на открывающую часть передается оптимальное для начала вскрытия упаковки усилие. Связано это с тем, что при подъеме крышки открывающая часть не просто врезается в материал упаковки, а одновременно поворачивается и совершает прямолинейное перемещение. Изобретение не ограничено рассмотренным ниже предпочтительным вариантом конструкции ограничивающих направляющих деталей, включающих расположенные на основании направляющие и скользящие по ним детали, расположенные на открывающей части. Очевидно, что для перемещения открывающей части по определенной траектории можно использовать любые хорошо известные специалистам направляющие устройства. То же самое относится и к форме самой открывающей части, которую можно выполнить не только в виде более или менее плоской пластины, но и в виде гофрированной пластины с выполненными в виде направляющих боковыми краями. В предпочтительном варианте изобретения ограничивающие направляющие детали включают боковые направляющие детали на внутренней стороне основания, соответствующие и взаимодействующие с ними скользящие детали на открывающей части, и дополнительно боковые диагональные направляющие детали на основании и соответствующие и взаимодействующие с ними скользящие детали на открывающей части. В другом предпочтительном варианте выступающий снизу крышки рычаг выполнено в виде ребра. Такое ребро, соединяющее открывающую часть с крышкой, имеет простую конструкцию и хорошо передает приложенное к крышке усилие на открывающую часть. В еще одном предпочтительном варианте изобретения при закрытой крышке ребро выступает по существу до уровня плоскости крепления фланца основания (в нижней плоскости сливного элемента). Такая конструкция рычажного механизма обеспечивает максимально эффективную передачу приложенного к крышке усилия на открывающую часть. В еще одном предпочтительном варианте изобретения открывающая часть имеет периферийную режущую кромку по меньшей мере на участке, выходящем из плоскости нижней поверхности сливного элемента. Имеющая выполненную таким образом режущую кромку открывающая часть гарантированно ровно надрезает покрытие в зоне пониженной прочности и открывает в упаковке в месте надреза сливное отверстие. В сливном элементе, предлагаемом еще в одном варианте изобретения, в области режущей кромки открывающей части имеется по меньшей мере один зуб для пробивки покрытия в зоне пониженной прочности. Режущая кромка открывающей части может иметь несколько соседних зубьев. При наличии на режущей кромке нескольких зубьев, пробивающих отверстия в покрытии, в нем не возникают большие напряжения растяжения. В еще в одном варианте изобретения расположенные на основании ограничивающие направляющие детали выполнены в виде деталей кривошипного механизма. Такой направляющий механизм имеет простую конструкцию и при подъеме крышки обеспечивает возможность перемещения открывающей части по заданной траектории. Для шарнирного крепления крышки к основанию и открывающей части к расположенному снизу на крышке рычагу предпочтительно использовать пленочные шарниры. Использование пленочных шарниров позволяет изготовить предлагаемый в изобретении сливной элемент в виде одной детали. В еще одном частном варианте открывающая часть установлена с возможностью неподвижной фиксации относительно основания до первого вскрытия упаковки и/или в открытом положении. При наличии такого устройства отверстие в упаковке всегда остается открытым во время разлива напитка. Помимо или вместо этого, можно сделать так, чтобы открывающая часть была зафиксирована относительно основания до первого вскрытия упаковки. Неподвижная фиксация открывающей части относительно основания препятствует случайному вскрытию упаковки. Это особенно важно при транспортировке упаковок с предлагаемыми в изобретении сливными элементами. Термин "фиксация" (запирание) открывающей части в данном случае не означает его непосредственного соединения с основанием и предполагает возможность соединения открывающей части с основанием тонкими полосками материала, которые рвутся при первом вскрытии упаковки. Элементы фиксации открывающей части относительно основания до первого вскрытия упаковки не должны повреждать или надрывать расположенную снизу пленку или фольгу при возникновении вибраций или в условиях других внешних воздействий. В предпочтительном варианте изобретения для фиксации открывающей части относительно основания предлагается использовать прижимные кулачки, размещенные на внутренней стороне основания с возможностью взаимодействия со скользящими элементами на открывающей части. Еще в одном варианте изобретения крышку можно зафиксировать в открытом и/или закрытом по-2 011000 ложении относительно основания. Фиксация крышки в закрытом положении позволяет покупателю (на слух или на ощупь) определить, что упаковка герметично закрыта крышкой, в чем он может, например,убедиться, встряхнув упаковку, содержимое которой при этом не должно выливаться наружу через герметично закрытую крышку. Во избежание утечек из упаковки ее содержимого и возможного попадания в нее воздуха, а также других последствий негерметичного закрытия упаковки зафиксированной в закрытом положении стык между крышкой и основанием соответствующим способом герметизирован. С другой стороны, запирание крышки в открытом положении позволяет избежать попадания на нее выливаемого из упаковки напитка. Предлагаемый в изобретении сливной элемент может иметь пломбу, установленную между основанием и крышкой с возможностью разрушения при первом подъеме крышки. При подъеме крышки внешний вид этого устройства необратимо меняется, и покупатель может легко убедиться в том, что до этого упаковку уже кто-то вскрывал. Предлагаемый в изобретении сливной элемент можно изготовить в виде одной детали, существенным образом снизив за счет этого стоимость его изготовления. Ниже предлагаемый в изобретении сливной элемент для упаковок с напитками более подробно рассмотрен на примере предпочтительного варианта его возможного осуществления со ссылками на приложенные к описанию чертежи, на которых показано: на фиг. 1 - аксонометрическая проекция предлагаемого в изобретении сливного элемента в закрытом положении; на фиг. 2 - изображенный на фиг. 1 сливной элемент с вертикальным разрезом по плоскости II-II; на фиг. 3 - изображенный на фиг. 2 сливной элемент с приподнятой крышкой; на фиг. 4 - изображенный на фиг. 2 сливной элемент с поднятой крышкой; на фиг. 5 - изображенный на фиг. 2 сливной элемент в открытом положении; и на фиг. 6 - изображенный на фиг. 1 сливной элемент в открытом положении. На фиг. 1 показана аксонометрическая проекция предлагаемого в изобретении повторно закрываемого сливного элемента для упаковок с напитками, представленного в закрытом положении. Нетрудно заметить, что предлагаемый в изобретении сливной элемент имеет очень небольшую высоту. Для того чтобы лучше понять всю процедуру вскрытия упаковки предлагаемым в изобретении сливным элементом и особенности движения и взаимодействия его основных элементов, на фиг. 2 сливной элемент (с вертикальным разрезом по плоскости II-II - см. фиг. 1) изображен в закрытом положении, на фиг. 3-c приподнятой крышкой, на фиг. 4-c поднятой крышкой, а на фиг. 5 - в полностью открытом положении. Предлагаемый в предпочтительном варианте изобретения сливной элемент состоит из основания 1,шарнирно соединенной с краем основания 1 крышки 2 и шарнирно соединенной с крышкой 2 открывающей части 3. Основание 1 сливного элемента соединено с фланцем 4, а его крышка 2 может поворачиваться вокруг сливного отверстия О над зоной пониженной прочности контейнера (не показанного на чертежах), обычно изготовляемой из тонкого картона и пластика комбинированной упаковки. Крышка 2 соединена с основанием 1 шарнирно пленочным шарниром 5. На фиг. 4 показано расположенное на нижней (внутренней) поверхности крышки 2 ребро 6, которое служит рычагом, нижний конец которого соединен с открывающей частью 3 (в предпочтительном варианте изобретения пленочным шарниром 7). На внутренней поверхности основания 1 предлагаемого в изобретении сливного элемента выполнены направляющие детали 8 А и 8 В, которые хорошо видны в разрезе на фиг. 2-5. При подъеме крышки 2 по этим направляющим деталям по определенной траектории перемещается открывающая часть 3. Для перемещения открывающей части 3 по направляющим деталям основания используются выполненные на открывающей части боковые скользящие направляющие детали 9 А и 9 В, которые вместе с направляющими деталями 8 А и 8 В образуют направляющее устройство кривошипного типа. При подъеме крышки 2 (фиг. 3) скользящие направляющие детали 9 В на открывающей части 3, соединенной шарнирно с краем расположенного на нижней стороне крышки 2 ребра 6, скользят по передним направляющим деталям 8 В основания 1, и открывающая часть 3 перемещается вперед и одновременно поворачивается, и под острым углом упирается в зону пониженной прочности верхней стенки упаковки. Упирающаяся в зону пониженной прочности упаковки (обычно комбинированной из полиэтиленовой пленки и алюминиевой фольги) режущая кромка открывающей части 3 с несколькими (в показанном на чертеже в качестве предпочтительного примера варианте) острыми зубьями 10 выходит из плоскости нижней поверхности сливного элемента и надрезает упаковку. При дальнейшем подъеме крышки 2 (см. фиг. 4) открывающая часть 3, траектория движения которой определяется формой направляющих деталей 8 А основания и соотвествующих скользящих направляющих деталей 9 А, не только отходит назад, но и опускается вниз внутрь упаковки, и выступающая вниз передняя часть его режущей кромки аккуратно вырезает в надрезанной упаковке сливное отверстие О (см. фиг. 6, на которой предлагаемый в изобретении сливной элемент показан в открытом положении). До и после установки сливного элемента на контейнер, например, на время транспортировки, открывающую часть 3 можно неподвижно непосредственно или косвенным образом зафиксировать (запереть) относительно основания 1. Сделать это можно, например, с помощью вогнутых концов выполнен-3 011000 ных на открывающей части 3 цилиндрических скользящих направляющих деталей 9 В и выполненных на основании 1 выступающих прижимных кулачков 11, удерживающих до первого подъема крышки 2 открывающую часть 3 в определенном относительно основания положении. Предлагаемый в предпочтительном варианте изобретения показанный на чертежах сливной элемент имеет также пломбу (средство, по внешнему виду и состоянию которого можно судить об отсутствии вскрытия). Это средство можно выполнить в виде расположенного на основании штифта 12 с пластинкой 13, которая входит в вырез, выполненный сбоку в определенном месте крышки 2 (см. фиг. 1 и 2). При изготовлении сливного элемента литьем под давлением пластинку 13 соединяют с крышкой 2 тонкими перемычками 14. При первом открытии крышки 2 соединяющие пластинку 13 с крышкой перемычки 14 рвутся, и по их виду покупатель может легко определить, что упаковка до этого уже вскрывалась. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Повторно закрываемый сливной элемент для комбинированных картонно-пластиковых упаковок,содержащий основание (1), устанавливаемое на упаковку в области участка пониженной прочности с покрытием, крышку (2), шарнирно закрепленную на краю основания (1), и открывающую часть (3), шарнирно закрепленную на крышке (2), причем между основанием (1) и открывающей частью (3) расположены ограничивающие направляющие детали (8 А, 9A), отличающийся тем, что открывающая часть (3) шарнирно соединена с концом выступающего снизу крышки (2) рычага с возможностью первоначального перемещения при подъеме крышки (2) линейно вперед, преобразуемого в перемещение в направлении вниз посредством дополнительных ограничивающих направляющих деталей, расположенных на внутренней стороне основания (1) и/или на открывающей части. 2. Сливной элемент по п.1, отличающийся тем, что ограничивающие направляющие детали включают боковые направляющие детали (8A) на внутренней стороне основания (1), соответствующие и взаимодействующие с ними скользящие детали (9A) на открывающей части (3) и дополнительно боковые диагональные направляющие детали (8 В) на основании (1) и соответствующие и взаимодействующие с ними скользящие детали (9 В) на открывающей части (3). 3. Сливной элемент по п.1 или 2, отличающийся тем, что выступающий снизу крышки (2) рычаг выполнен в виде ребра (6). 4. Сливной элемент по п.3, отличающийся тем, что при закрытой крышке (2) ребро (6) выступает,по существу, до уровня плоскости крепления фланца (4) основания. 5. Сливной элемент по любому из пп.1-4, отличающийся тем, что открывающая часть (3) имеет периферийную режущую кромку, по меньшей мере, на участке, выходящем из плоскости нижней поверхности сливного элемента. 6. Сливной элемент по п.5, отличающийся тем, что в области режущей кромки открывающей части имеется по меньшей мере один зуб (10) для пробивки упомянутого покрытия. 7. Сливной элемент по любому из пп.2-6, отличающийся тем, что расположенные на основании (1) ограничивающие направляющие детали (8 А, 8 В) выполнены в виде деталей кривошипного механизма. 8. Сливной элемент по любому из пп.1-7, отличающийся тем, что крышка (2) соединена с основанием (1) посредством пленочного шарнира (5). 9. Сливной элемент по любому из пп.1-8, отличающийся тем, что открывающая часть (3) соединена с ребром (6) посредством пленочного шарнира (7). 10. Сливной элемент по любому из пп.1-9, отличающийся тем, что открывающая часть (3) установлена с возможностью неподвижной фиксации относительно основания (1) до первого вскрытия упаковки и/или в открытом положении. 11. Сливной элемент по п.2 и 10, отличающийся тем, что открывающая часть (3) установлена с возможностью фиксации посредством прижимных кулачков (11), размещенных на внутренней стороне основания (1) с возможностью взаимодействия со скользящими элементами (9 В) на открывающей части (3). 12. Сливной элемент по любому из пп.1-11, отличающийся тем, что крышка (2) установлена с возможностью фиксации в открытом положении относительно основания (1). 13. Сливной элемент по любому из пп.1-11, отличающийся тем, что крышка (2) установлена с возможностью фиксации в закрытом положении относительно основания (1). 14. Сливной элемент по п.12 или 13, отличающийся тем, что в закрытом положении крышка (2) герметично соединена с основанием (1). 15. Сливной элемент по любому из пп.1-14, отличающийся тем, что он содержит пломбу (12, 13),установленную между основанием (1) и крышкой (2) с возможностью разрушения при первом подъеме крышки (2). 16. Сливной элемент по любому из пп.1-15, отличающийся тем, что он изготовлен в виде одной детали.
