Устройство для формирования арматурной конструкции, способ сборки устройства для формирования арматурной, конструкции и способ изготовления арматурной конструкции

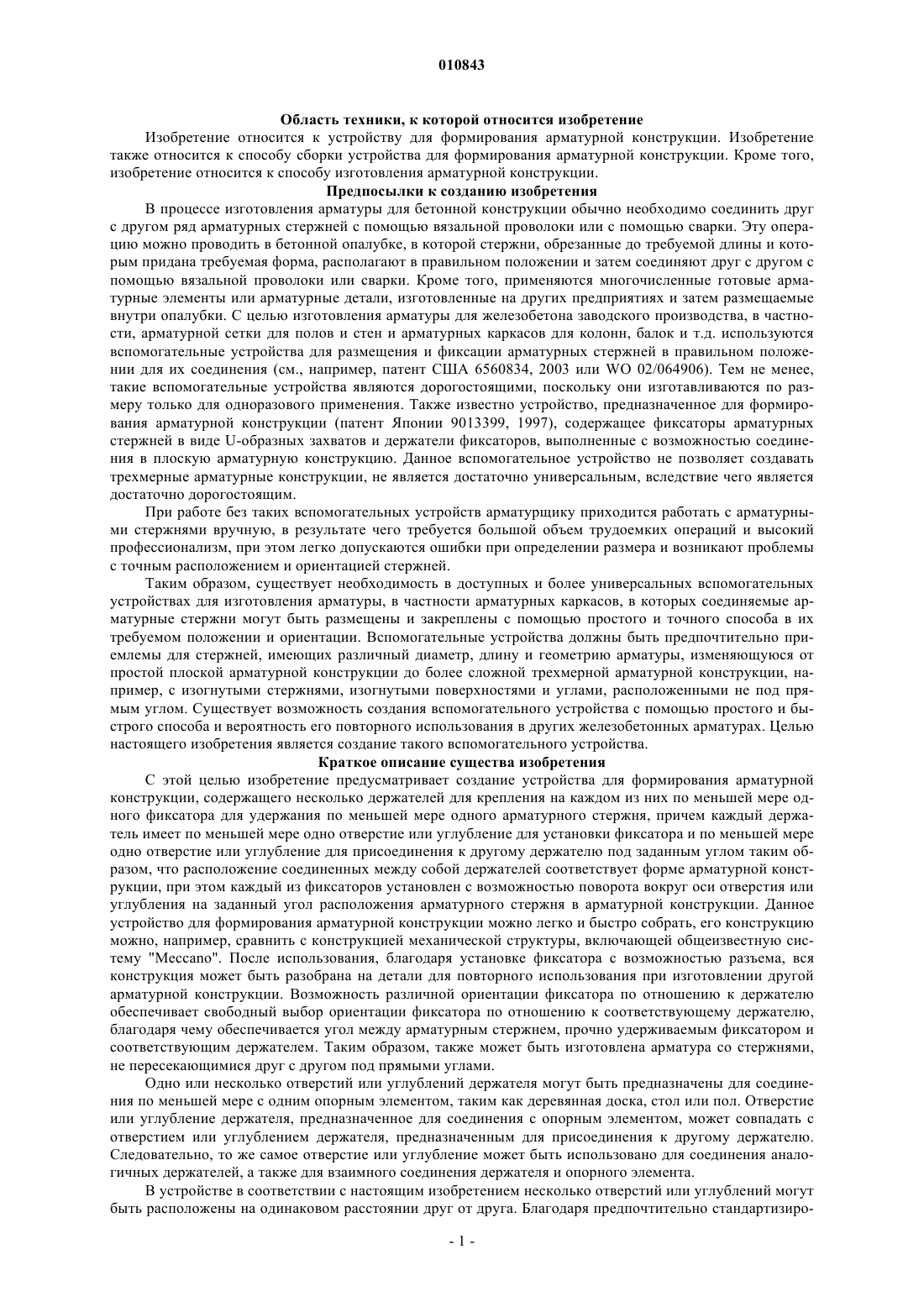

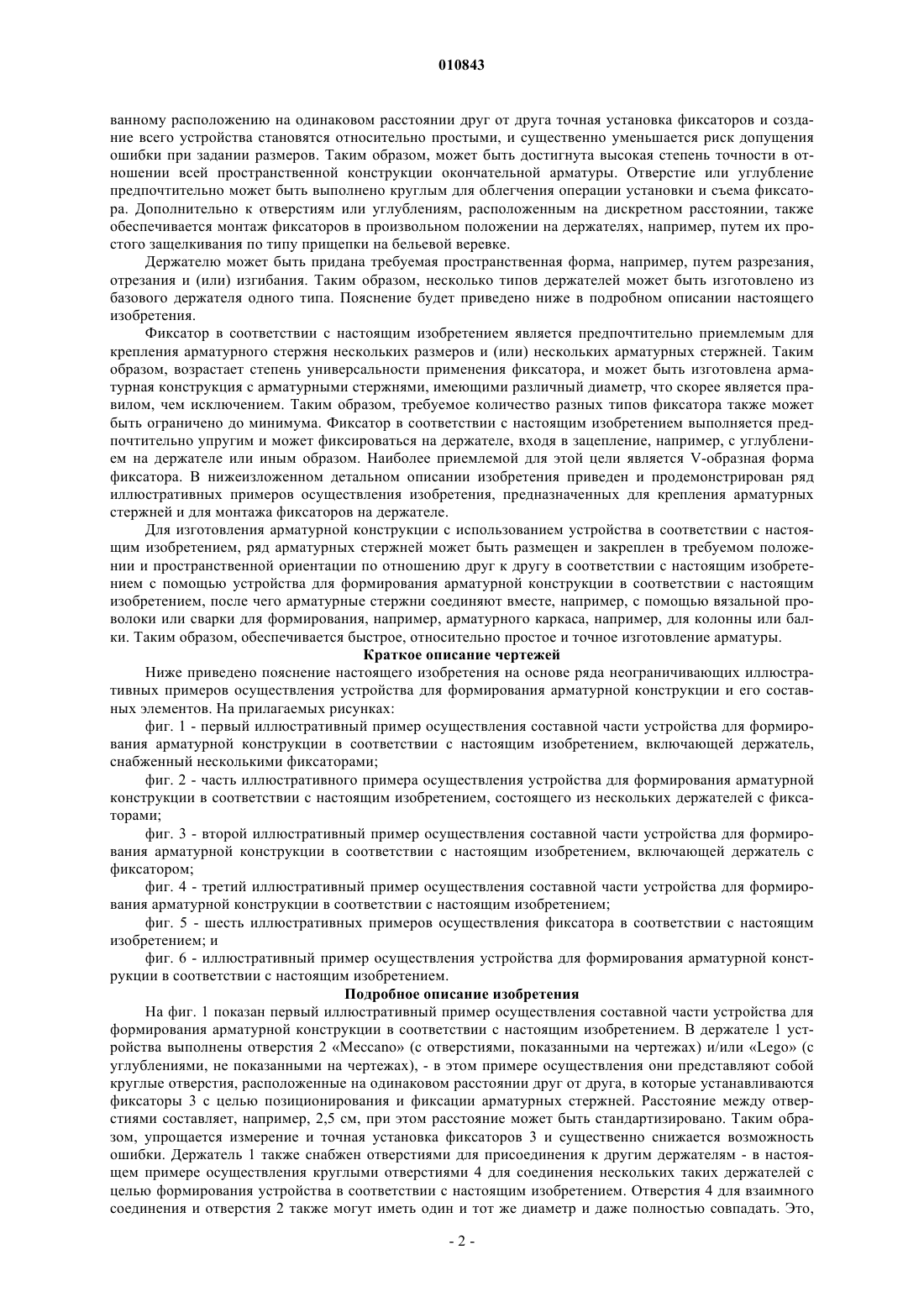

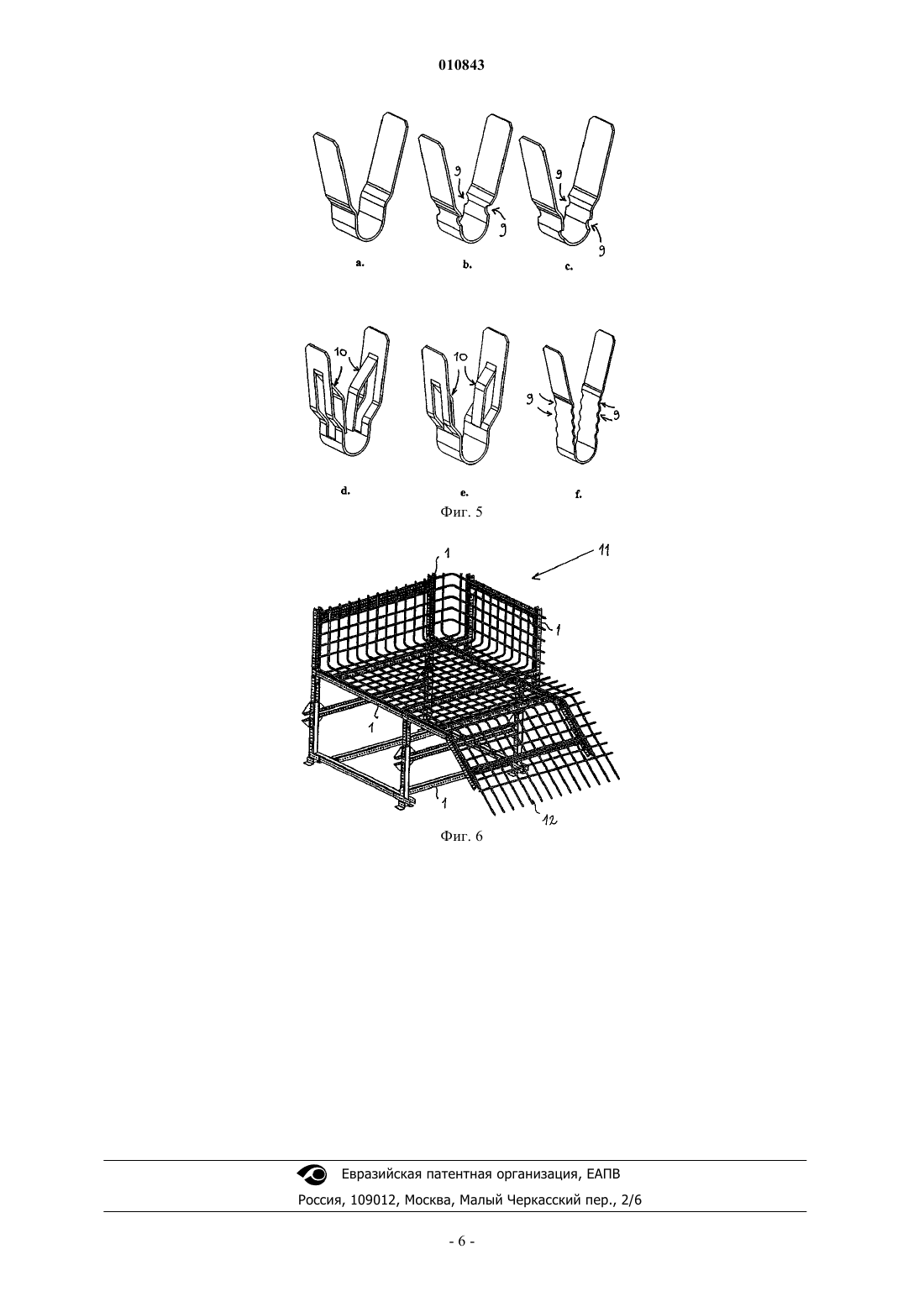

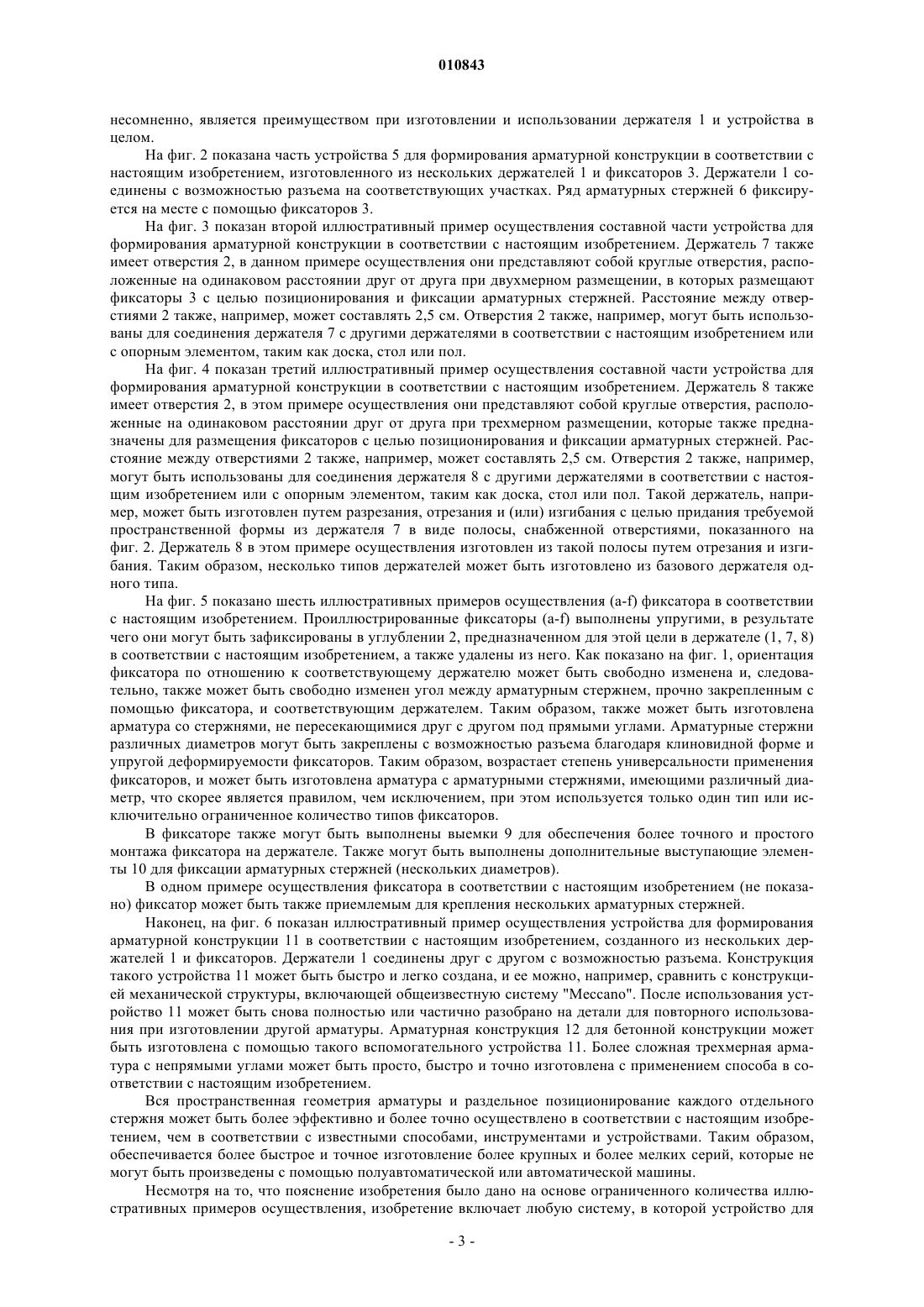

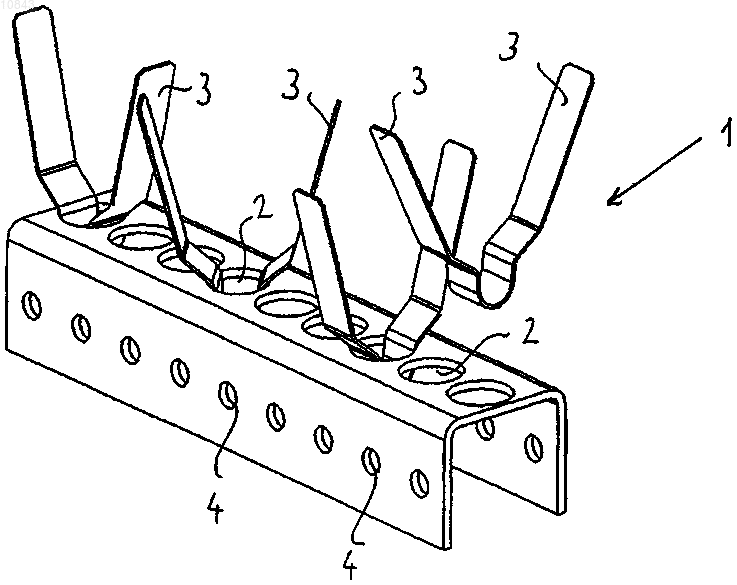

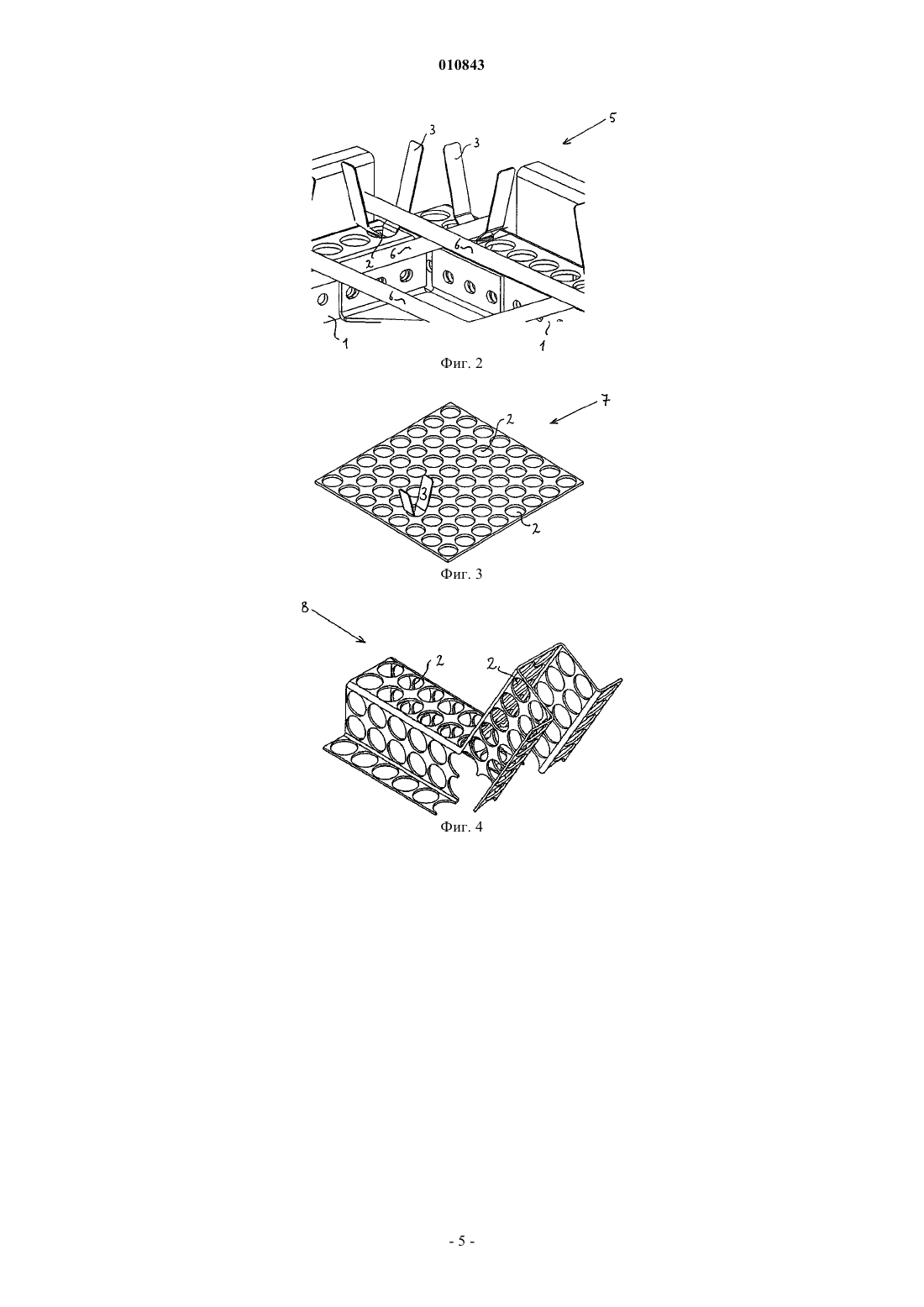

010843 Область техники, к которой относится изобретение Изобретение относится к устройству для формирования арматурной конструкции. Изобретение также относится к способу сборки устройства для формирования арматурной конструкции. Кроме того,изобретение относится к способу изготовления арматурной конструкции. Предпосылки к созданию изобретения В процессе изготовления арматуры для бетонной конструкции обычно необходимо соединить друг с другом ряд арматурных стержней с помощью вязальной проволоки или с помощью сварки. Эту операцию можно проводить в бетонной опалубке, в которой стержни, обрезанные до требуемой длины и которым придана требуемая форма, располагают в правильном положении и затем соединяют друг с другом с помощью вязальной проволоки или сварки. Кроме того, применяются многочисленные готовые арматурные элементы или арматурные детали, изготовленные на других предприятиях и затем размещаемые внутри опалубки. С целью изготовления арматуры для железобетона заводского производства, в частности, арматурной сетки для полов и стен и арматурных каркасов для колонн, балок и т.д. используются вспомогательные устройства для размещения и фиксации арматурных стержней в правильном положении для их соединения (см., например, патент США 6560834, 2003 или WO 02/064906). Тем не менее,такие вспомогательные устройства являются дорогостоящими, поскольку они изготавливаются по размеру только для одноразового применения. Также известно устройство, предназначенное для формирования арматурной конструкции (патент Японии 9013399, 1997), содержащее фиксаторы арматурных стержней в виде U-образных захватов и держатели фиксаторов, выполненные с возможностью соединения в плоскую арматурную конструкцию. Данное вспомогательное устройство не позволяет создавать трехмерные арматурные конструкции, не является достаточно универсальным, вследствие чего является достаточно дорогостоящим. При работе без таких вспомогательных устройств арматурщику приходится работать с арматурными стержнями вручную, в результате чего требуется большой объем трудоемких операций и высокий профессионализм, при этом легко допускаются ошибки при определении размера и возникают проблемы с точным расположением и ориентацией стержней. Таким образом, существует необходимость в доступных и более универсальных вспомогательных устройствах для изготовления арматуры, в частности арматурных каркасов, в которых соединяемые арматурные стержни могут быть размещены и закреплены с помощью простого и точного способа в их требуемом положении и ориентации. Вспомогательные устройства должны быть предпочтительно приемлемы для стержней, имеющих различный диаметр, длину и геометрию арматуры, изменяющуюся от простой плоской арматурной конструкции до более сложной трехмерной арматурной конструкции, например, с изогнутыми стержнями, изогнутыми поверхностями и углами, расположенными не под прямым углом. Существует возможность создания вспомогательного устройства с помощью простого и быстрого способа и вероятность его повторного использования в других железобетонных арматурах. Целью настоящего изобретения является создание такого вспомогательного устройства. Краткое описание существа изобретения С этой целью изобретение предусматривает создание устройства для формирования арматурной конструкции, содержащего несколько держателей для крепления на каждом из них по меньшей мере одного фиксатора для удержания по меньшей мере одного арматурного стержня, причем каждый держатель имеет по меньшей мере одно отверстие или углубление для установки фиксатора и по меньшей мере одно отверстие или углубление для присоединения к другому держателю под заданным углом таким образом, что расположение соединенных между собой держателей соответствует форме арматурной конструкции, при этом каждый из фиксаторов установлен с возможностью поворота вокруг оси отверстия или углубления на заданный угол расположения арматурного стержня в арматурной конструкции. Данное устройство для формирования арматурной конструкции можно легко и быстро собрать, его конструкцию можно, например, сравнить с конструкцией механической структуры, включающей общеизвестную систему "Meccano". После использования, благодаря установке фиксатора с возможностью разъема, вся конструкция может быть разобрана на детали для повторного использования при изготовлении другой арматурной конструкции. Возможность различной ориентации фиксатора по отношению к держателю обеспечивает свободный выбор ориентации фиксатора по отношению к соответствующему держателю,благодаря чему обеспечивается угол между арматурным стержнем, прочно удерживаемым фиксатором и соответствующим держателем. Таким образом, также может быть изготовлена арматура со стержнями,не пересекающимися друг с другом под прямыми углами. Одно или несколько отверстий или углублений держателя могут быть предназначены для соединения по меньшей мере с одним опорным элементом, таким как деревянная доска, стол или пол. Отверстие или углубление держателя, предназначенное для соединения с опорным элементом, может совпадать с отверстием или углублением держателя, предназначенным для присоединения к другому держателю. Следовательно, то же самое отверстие или углубление может быть использовано для соединения аналогичных держателей, а также для взаимного соединения держателя и опорного элемента. В устройстве в соответствии с настоящим изобретением несколько отверстий или углублений могут быть расположены на одинаковом расстоянии друг от друга. Благодаря предпочтительно стандартизиро-1 010843 ванному расположению на одинаковом расстоянии друг от друга точная установка фиксаторов и создание всего устройства становятся относительно простыми, и существенно уменьшается риск допущения ошибки при задании размеров. Таким образом, может быть достигнута высокая степень точности в отношении всей пространственной конструкции окончательной арматуры. Отверстие или углубление предпочтительно может быть выполнено круглым для облегчения операции установки и съема фиксатора. Дополнительно к отверстиям или углублениям, расположенным на дискретном расстоянии, также обеспечивается монтаж фиксаторов в произвольном положении на держателях, например, путем их простого защелкивания по типу прищепки на бельевой веревке. Держателю может быть придана требуемая пространственная форма, например, путем разрезания,отрезания и (или) изгибания. Таким образом, несколько типов держателей может быть изготовлено из базового держателя одного типа. Пояснение будет приведено ниже в подробном описании настоящего изобретения. Фиксатор в соответствии с настоящим изобретением является предпочтительно приемлемым для крепления арматурного стержня нескольких размеров и (или) нескольких арматурных стержней. Таким образом, возрастает степень универсальности применения фиксатора, и может быть изготовлена арматурная конструкция с арматурными стержнями, имеющими различный диаметр, что скорее является правилом, чем исключением. Таким образом, требуемое количество разных типов фиксатора также может быть ограничено до минимума. Фиксатор в соответствии с настоящим изобретением выполняется предпочтительно упругим и может фиксироваться на держателе, входя в зацепление, например, с углублением на держателе или иным образом. Наиболее приемлемой для этой цели является V-образная форма фиксатора. В нижеизложенном детальном описании изобретения приведен и продемонстрирован ряд иллюстративных примеров осуществления изобретения, предназначенных для крепления арматурных стержней и для монтажа фиксаторов на держателе. Для изготовления арматурной конструкции с использованием устройства в соответствии с настоящим изобретением, ряд арматурных стержней может быть размещен и закреплен в требуемом положении и пространственной ориентации по отношению друг к другу в соответствии с настоящим изобретением с помощью устройства для формирования арматурной конструкции в соответствии с настоящим изобретением, после чего арматурные стержни соединяют вместе, например, с помощью вязальной проволоки или сварки для формирования, например, арматурного каркаса, например, для колонны или балки. Таким образом, обеспечивается быстрое, относительно простое и точное изготовление арматуры. Краткое описание чертежей Ниже приведено пояснение настоящего изобретения на основе ряда неограничивающих иллюстративных примеров осуществления устройства для формирования арматурной конструкции и его составных элементов. На прилагаемых рисунках: фиг. 1 - первый иллюстративный пример осуществления составной части устройства для формирования арматурной конструкции в соответствии с настоящим изобретением, включающей держатель,снабженный несколькими фиксаторами; фиг. 2 - часть иллюстративного примера осуществления устройства для формирования арматурной конструкции в соответствии с настоящим изобретением, состоящего из нескольких держателей с фиксаторами; фиг. 3 - второй иллюстративный пример осуществления составной части устройства для формирования арматурной конструкции в соответствии с настоящим изобретением, включающей держатель с фиксатором; фиг. 4 - третий иллюстративный пример осуществления составной части устройства для формирования арматурной конструкции в соответствии с настоящим изобретением; фиг. 5 - шесть иллюстративных примеров осуществления фиксатора в соответствии с настоящим изобретением; и фиг. 6 - иллюстративный пример осуществления устройства для формирования арматурной конструкции в соответствии с настоящим изобретением. Подробное описание изобретения На фиг. 1 показан первый иллюстративный пример осуществления составной части устройства для формирования арматурной конструкции в соответствии с настоящим изобретением. В держателе 1 устройства выполнены отверстия 2 Meccano (с отверстиями, показанными на чертежах) и/или Lego (с углублениями, не показанными на чертежах), - в этом примере осуществления они представляют собой круглые отверстия, расположенные на одинаковом расстоянии друг от друга, в которые устанавливаются фиксаторы 3 с целью позиционирования и фиксации арматурных стержней. Расстояние между отверстиями составляет, например, 2,5 см, при этом расстояние может быть стандартизировано. Таким образом, упрощается измерение и точная установка фиксаторов 3 и существенно снижается возможность ошибки. Держатель 1 также снабжен отверстиями для присоединения к другим держателям - в настоящем примере осуществления круглыми отверстиями 4 для соединения нескольких таких держателей с целью формирования устройства в соответствии с настоящим изобретением. Отверстия 4 для взаимного соединения и отверстия 2 также могут иметь один и тот же диаметр и даже полностью совпадать. Это,-2 010843 несомненно, является преимуществом при изготовлении и использовании держателя 1 и устройства в целом. На фиг. 2 показана часть устройства 5 для формирования арматурной конструкции в соответствии с настоящим изобретением, изготовленного из нескольких держателей 1 и фиксаторов 3. Держатели 1 соединены с возможностью разъема на соответствующих участках. Ряд арматурных стержней 6 фиксируется на месте с помощью фиксаторов 3. На фиг. 3 показан второй иллюстративный пример осуществления составной части устройства для формирования арматурной конструкции в соответствии с настоящим изобретением. Держатель 7 также имеет отверстия 2, в данном примере осуществления они представляют собой круглые отверстия, расположенные на одинаковом расстоянии друг от друга при двухмерном размещении, в которых размещают фиксаторы 3 с целью позиционирования и фиксации арматурных стержней. Расстояние между отверстиями 2 также, например, может составлять 2,5 см. Отверстия 2 также, например, могут быть использованы для соединения держателя 7 с другими держателями в соответствии с настоящим изобретением или с опорным элементом, таким как доска, стол или пол. На фиг. 4 показан третий иллюстративный пример осуществления составной части устройства для формирования арматурной конструкции в соответствии с настоящим изобретением. Держатель 8 также имеет отверстия 2, в этом примере осуществления они представляют собой круглые отверстия, расположенные на одинаковом расстоянии друг от друга при трехмерном размещении, которые также предназначены для размещения фиксаторов с целью позиционирования и фиксации арматурных стержней. Расстояние между отверстиями 2 также, например, может составлять 2,5 см. Отверстия 2 также, например,могут быть использованы для соединения держателя 8 с другими держателями в соответствии с настоящим изобретением или с опорным элементом, таким как доска, стол или пол. Такой держатель, например, может быть изготовлен путем разрезания, отрезания и (или) изгибания с целью придания требуемой пространственной формы из держателя 7 в виде полосы, снабженной отверстиями, показанного на фиг. 2. Держатель 8 в этом примере осуществления изготовлен из такой полосы путем отрезания и изгибания. Таким образом, несколько типов держателей может быть изготовлено из базового держателя одного типа. На фиг. 5 показано шесть иллюстративных примеров осуществления (a-f) фиксатора в соответствии с настоящим изобретением. Проиллюстрированные фиксаторы (a-f) выполнены упругими, в результате чего они могут быть зафиксированы в углублении 2, предназначенном для этой цели в держателе (1, 7, 8) в соответствии с настоящим изобретением, а также удалены из него. Как показано на фиг. 1, ориентация фиксатора по отношению к соответствующему держателю может быть свободно изменена и, следовательно, также может быть свободно изменен угол между арматурным стержнем, прочно закрепленным с помощью фиксатора, и соответствующим держателем. Таким образом, также может быть изготовлена арматура со стержнями, не пересекающимися друг с другом под прямыми углами. Арматурные стержни различных диаметров могут быть закреплены с возможностью разъема благодаря клиновидной форме и упругой деформируемости фиксаторов. Таким образом, возрастает степень универсальности применения фиксаторов, и может быть изготовлена арматура с арматурными стержнями, имеющими различный диаметр, что скорее является правилом, чем исключением, при этом используется только один тип или исключительно ограниченное количество типов фиксаторов. В фиксаторе также могут быть выполнены выемки 9 для обеспечения более точного и простого монтажа фиксатора на держателе. Также могут быть выполнены дополнительные выступающие элементы 10 для фиксации арматурных стержней (нескольких диаметров). В одном примере осуществления фиксатора в соответствии с настоящим изобретением (не показано) фиксатор может быть также приемлемым для крепления нескольких арматурных стержней. Наконец, на фиг. 6 показан иллюстративный пример осуществления устройства для формирования арматурной конструкции 11 в соответствии с настоящим изобретением, созданного из нескольких держателей 1 и фиксаторов. Держатели 1 соединены друг с другом с возможностью разъема. Конструкция такого устройства 11 может быть быстро и легко создана, и ее можно, например, сравнить с конструкцией механической структуры, включающей общеизвестную систему "Meccano". После использования устройство 11 может быть снова полностью или частично разобрано на детали для повторного использования при изготовлении другой арматуры. Арматурная конструкция 12 для бетонной конструкции может быть изготовлена с помощью такого вспомогательного устройства 11. Более сложная трехмерная арматура с непрямыми углами может быть просто, быстро и точно изготовлена с применением способа в соответствии с настоящим изобретением. Вся пространственная геометрия арматуры и раздельное позиционирование каждого отдельного стержня может быть более эффективно и более точно осуществлено в соответствии с настоящим изобретением, чем в соответствии с известными способами, инструментами и устройствами. Таким образом,обеспечивается более быстрое и точное изготовление более крупных и более мелких серий, которые не могут быть произведены с помощью полуавтоматической или автоматической машины. Несмотря на то, что пояснение изобретения было дано на основе ограниченного количества иллюстративных примеров осуществления, изобретение включает любую систему, в которой устройство для-3 010843 формирования арматурной конструкции выполнено из нескольких держателей, на которых разъемно установлены фиксаторы в соответствии с настоящим изобретением. Таким образом, дополнительно к описанной и продемонстрированной системе, подобной системе "Meccano", и к системе, в которой используется несколько держателей, в соответствии с настоящим изобретением, изобретение также охватывает,к примеру, систему, подобную "Lego", с блочными держателями, в котором соединение соответствующих элементов конструкции осуществляется по типу выступ в углублении. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для формирования арматурной конструкции, которое содержит несколько держателей (1, 7, 8) для крепления на каждом из них по меньшей мере одного фиксатора (3) для удержания по меньшей мере одного арматурного стержня (6), причем каждый держатель (1, 7, 8) имеет по меньшей мере одно отверстие или углубление (2) для установки фиксатора (3) и по меньшей мере одно отверстие или углубление (2, 4) для присоединения к другому держателю (1, 7, 8) под заданным углом таким образом, что расположение соединенных между собой держателей (1, 7, 8) соответствует форме арматурной конструкции (12), при этом каждый из фиксаторов (3) установлен с возможностью поворота вокруг оси отверстия или углубления (2) на заданный угол расположения арматурного стержня (6) в арматурной конструкции (12). 2. Устройство по п.1, в котором держатель (1, 7, 8) имеет по меньшей мере одно отверстие или углубление (2, 4) для соединения по меньшей мере с одним опорным элементом. 3. Устройство по п.1 или 2, в котором несколько отверстий или углублений (2, 4) расположены на равном расстоянии друг от друга. 4. Устройство по любому из пп.1-3, в котором по меньшей мере одно отверстие или углубление (2,4) выполнено круглым. 5. Устройство по любому из пп.1-4, в котором по меньшей мере один фиксатор (3) приспособлен для крепления арматурных стержней (6) нескольких диаметров. 6. Устройство по любому из пп.1-5, в котором по меньшей мере один фиксатор (3) приспособлен для крепления нескольких арматурных стержней (6). 7. Устройство по любому из пп.1-6, в котором фиксатор (3) выполнен упругим. 8. Устройство по любому из пп.1-7, в котором фиксатор имеет в основном V-образную форму. 9. Способ сборки устройства для формирования арматурной конструкции по любому из пп.1-8, в котором несколько держателей (1, 7, 8) при помощи отверстий или углублений (2, 4) соединяют друг с другом под заданным углом таким образом, что расположение соединенных между собой держателей (1,7, 8) соответствует форме арматурной конструкции (12), закрепляют в отверстии или углублении (2) каждого держателя (1, 7, 8) с возможностью поворота вокруг оси отверстия или углубления (2) на заданный угол расположения арматурного стержня (6) в арматурной конструкции (12) по меньшей мере один фиксатор (3) для удержания по меньшей мере одного арматурного стержня (6). 10. Способ по п.9, в котором держатель (1, 7, 8) соединяют по меньшей мере с одним опорным элементом. 11. Способ изготовления арматурной конструкции, в котором несколько арматурных стержней размещают в требуемом положении по отношению друг к другу и в заданной пространственной ориентации с использованием устройства для формирования арматурной конструкции по любому из пп.1-8 и далее соединяют арматурные стержни друг с другом. 12. Способ по п.11, в котором стержни соединяют с помощью вязальной проволоки или сварки.
