Способ соединения балок для формирования несущей конструкции здания

Номер патента: 4022

Опубликовано: 25.12.2003

Авторы: Гонтье-Морен Пьер, Легро Жан-Поль

Скачать PDF файл.

Формула / Реферат

1. Способ соединения основной балки (1) и вспомогательной балки (2) для создания несущей конструкции здания, отличающийся тем, что этот способ содержит следующие этапы:

устанавливают под углом 90ш друг к другу упомянутые основные и вспомогательные балки, поперечное сечение которых является треугольным, таким образом, чтобы их основание было обращено в наружном направлении по отношению к упомянутому зданию;

подвергают обрезке концы упомянутой выше вспомогательной балки, причем эту обрезку осуществляют таким образом, чтобы обеспечить возможность расположения на одной линии профилей основной балки и присоединяемой к ней вспомогательной балки;

позиционируют соответствующим образом соединительную пластину (3), содержащую отверстия (4), на концах упомянутой выше вспомогательной балки, также предварительно обрезанной соответствующим образом;

обеспечивают сварное соединение упомянутой соединительной пластины с боковыми поверхностями упомянутой вспомогательной балки;

выполняют верхнее отверстие (5) на вспомогательной балке (2) на уровне основания этой балки таким образом, чтобы обеспечить для монтажника возможность закрепить упомянутую вспомогательную балку на данной основной балке;

выполняют на основной балке (1) в месте ее соединения с вспомогательной балкой (2) отверстия (6), которые соответствуют отверстиям (4), выполненным в упомянутой соединительной пластине;

соединяют друг с другом и скрепляют между собой основную балку и вспомогательную балку путем использования соответствующих элементов крепления;

закрепляют верхнюю пластину перекрытия (7) на основании упомянутой вспомогательной балки таким образом, чтобы замаскировать упомянутые верхние отверстия (5).

2. Способ по п.1, отличающийся тем, что пластина перекрытия (7) вставлена в верхние отверстия (5).

3. Несущая конструкция здания, отличающаяся тем, что она выполнена путем соединения основных балок (1) и вспомогательных балок (2) способом по п.1 или 2, причем система связи между упомянутыми основной и вспомогательной балками представляет собой перекрывающую пластину (7).

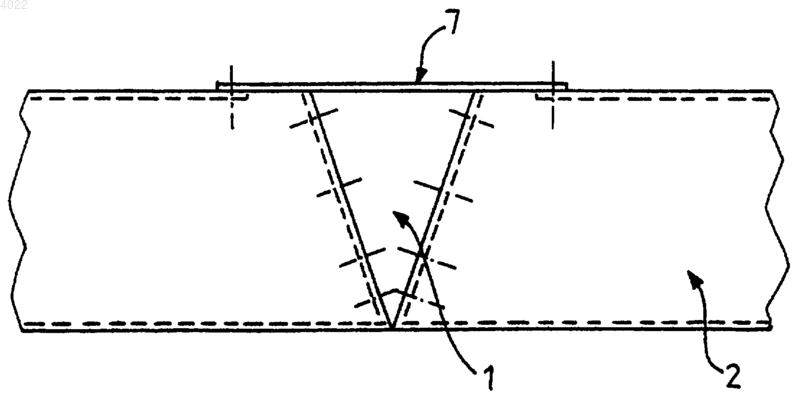

Рисунок 1



Текст

Смотреть все

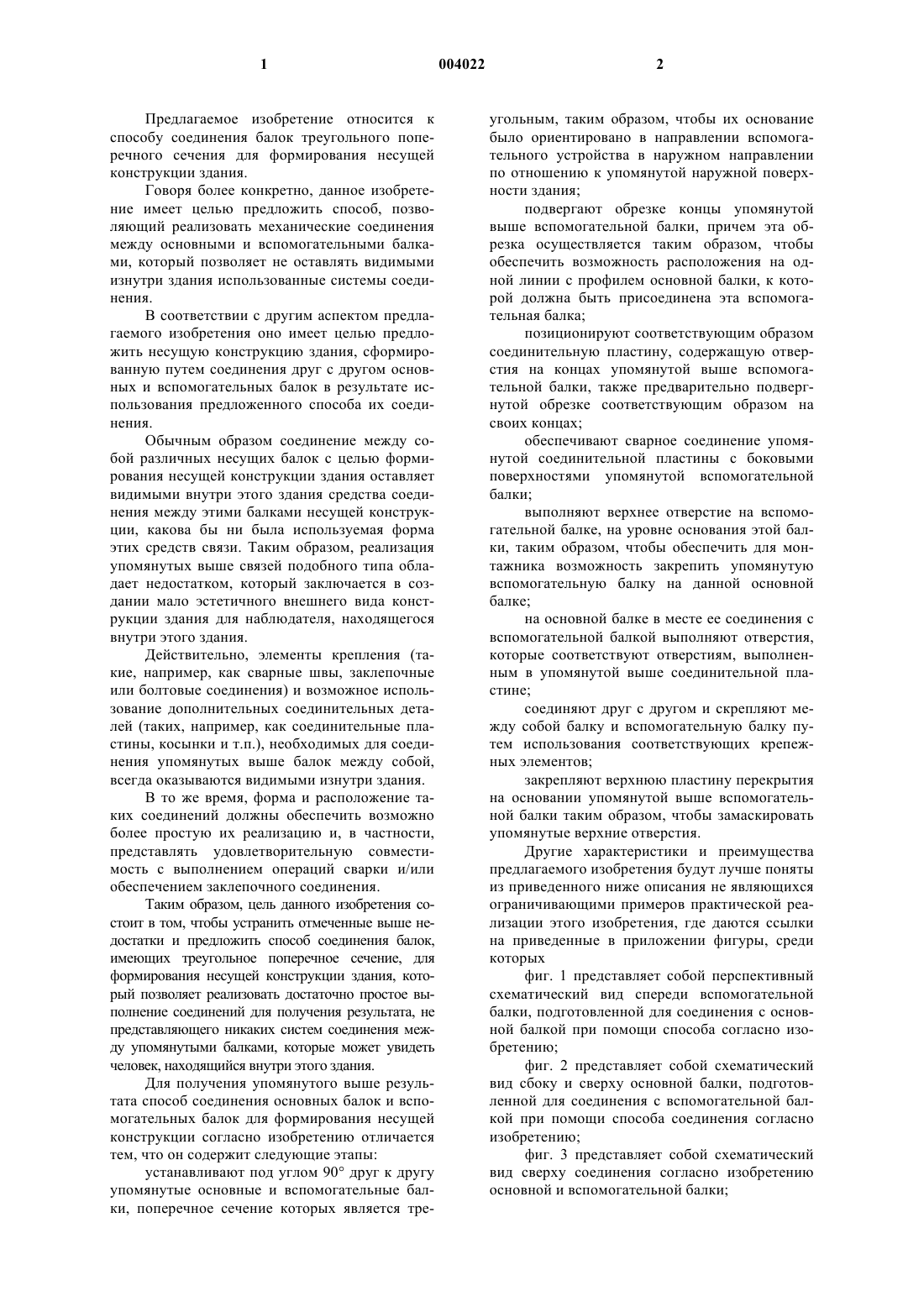

1 Предлагаемое изобретение относится к способу соединения балок треугольного поперечного сечения для формирования несущей конструкции здания. Говоря более конкретно, данное изобретение имеет целью предложить способ, позволяющий реализовать механические соединения между основными и вспомогательными балками, который позволяет не оставлять видимыми изнутри здания использованные системы соединения. В соответствии с другим аспектом предлагаемого изобретения оно имеет целью предложить несущую конструкцию здания, сформированную путем соединения друг с другом основных и вспомогательных балок в результате использования предложенного способа их соединения. Обычным образом соединение между собой различных несущих балок с целью формирования несущей конструкции здания оставляет видимыми внутри этого здания средства соединения между этими балками несущей конструкции, какова бы ни была используемая форма этих средств связи. Таким образом, реализация упомянутых выше связей подобного типа обладает недостатком, который заключается в создании мало эстетичного внешнего вида конструкции здания для наблюдателя, находящегося внутри этого здания. Действительно, элементы крепления (такие, например, как сварные швы, заклепочные или болтовые соединения) и возможное использование дополнительных соединительных деталей (таких, например, как соединительные пластины, косынки и т.п.), необходимых для соединения упомянутых выше балок между собой,всегда оказываются видимыми изнутри здания. В то же время, форма и расположение таких соединений должны обеспечить возможно более простую их реализацию и, в частности,представлять удовлетворительную совместимость с выполнением операций сварки и/или обеспечением заклепочного соединения. Таким образом, цель данного изобретения состоит в том, чтобы устранить отмеченные выше недостатки и предложить способ соединения балок,имеющих треугольное поперечное сечение, для формирования несущей конструкции здания, который позволяет реализовать достаточно простое выполнение соединений для получения результата, не представляющего никаких систем соединения между упомянутыми балками, которые может увидеть человек, находящийся внутри этого здания. Для получения упомянутого выше результата способ соединения основных балок и вспомогательных балок для формирования несущей конструкции согласно изобретению отличается тем, что он содержит следующие этапы: устанавливают под углом 90 друг к другу упомянутые основные и вспомогательные балки, поперечное сечение которых является тре 004022 2 угольным, таким образом, чтобы их основание было ориентировано в направлении вспомогательного устройства в наружном направлении по отношению к упомянутой наружной поверхности здания; подвергают обрезке концы упомянутой выше вспомогательной балки, причем эта обрезка осуществляется таким образом, чтобы обеспечить возможность расположения на одной линии с профилем основной балки, к которой должна быть присоединена эта вспомогательная балка; позиционируют соответствующим образом соединительную пластину, содержащую отверстия на концах упомянутой выше вспомогательной балки, также предварительно подвергнутой обрезке соответствующим образом на своих концах; обеспечивают сварное соединение упомянутой соединительной пластины с боковыми поверхностями упомянутой вспомогательной балки; выполняют верхнее отверстие на вспомогательной балке, на уровне основания этой балки, таким образом, чтобы обеспечить для монтажника возможность закрепить упомянутую вспомогательную балку на данной основной балке; на основной балке в месте ее соединения с вспомогательной балкой выполняют отверстия,которые соответствуют отверстиям, выполненным в упомянутой выше соединительной пластине; соединяют друг с другом и скрепляют между собой балку и вспомогательную балку путем использования соответствующих крепежных элементов; закрепляют верхнюю пластину перекрытия на основании упомянутой выше вспомогательной балки таким образом, чтобы замаскировать упомянутые верхние отверстия. Другие характеристики и преимущества предлагаемого изобретения будут лучше поняты из приведенного ниже описания не являющихся ограничивающими примеров практической реализации этого изобретения, где даются ссылки на приведенные в приложении фигуры, среди которых фиг. 1 представляет собой перспективный схематический вид спереди вспомогательной балки, подготовленной для соединения с основной балкой при помощи способа согласно изобретению; фиг. 2 представляет собой схематический вид сбоку и сверху основной балки, подготовленной для соединения с вспомогательной балкой при помощи способа соединения согласно изобретению; фиг. 3 представляет собой схематический вид сверху соединения согласно изобретению основной и вспомогательной балки; 3 фиг. 4 представляет собой схематический вид сверху соединения, показанного на фиг. 3 и перекрытого в данном случае верхней пластиной 1 перекрытия; фиг. 5 представляет собой схематический вид спереди конструкции, представленной на фиг. 4. В соответствии с предпочтительным способом реализации способа согласно изобретению при соединении балок для формирования несущей конструкции здания используют основные несущие балки 1 и вспомогательные балки 2, которые имеют треугольное поперечное сечение. Способ соединения согласно изобретению основных и вспомогательных балок содержит, в основном, восемь следующих этапов. Первый этап состоит в позиционировании одной из соединяемых друг с другом балок 1, 2,имеющих треугольное поперечное сечение, под углом в 90 друг к другу таким образом, чтобы основания этих треугольных в своем поперечном сечении балок были ориентированы в наружную сторону, а их вершины были ориентированы внутрь того здания, несущую конструкцию которого необходимо сформировать в данном случае. Второй этап состоит (см. фиг. 1) в том,чтобы подготовить вспомогательные балки 2 так, чтобы они могли быть присоединены к основным балкам 1. Для этого обрезают концы вспомогательной балки таким образом, чтобы обеспечить возможность совпадения ее профиля с профилем той основной балки, к которой должна быть присоединена эта вспомогательная балка. Третий этап состоит в позиционировании соединительной пластины 3 на концах предварительно обрезанной таким образом вспомогательной балки. Эта соединительная пластина содержит гладкие отверстия, предназначенные для прохождения сквозь них соответствующих элементов крепления (таких, например, как заклепки, болты и т.п.), предназначенных для закрепления этой вспомогательной балки на основной балке 1. Четвертый этап состоит в присоединении при помощи сварки этой соединительной пластины 3 к сторонам вспомогательной балки 2. Пятый этап (см. фиг. 1) предусматривает выполнение верхнего отверстия 5 на вспомогательной балке 2 на уровне основания этой вспомогательной балки и на каждом из ее концов. Размерные параметры этого отверстия 5 выбираются таким образом, чтобы обеспечить для монтажника, выполняющего данное соединение, возможность просунуть руку внутрь для того, чтобы закрепить соединительную пластину 3 вспомогательной балки 2 на основной балке 1. Для того, чтобы это сделать, предусмотрен шестой этап способа согласно изобретению (см. 4 фиг. 2), цель которого состоит в том, чтобы подготовить к соединению основную балку 1. В месте соединения этой основной балки с вспомогательной балкой 2 выполняют отверстия 6,соответствующие гладким отверстиям 4, выполненным в соединительной пластине 3 этой вспомогательной балки. Седьмой этап реализации предлагаемого способа (см. фиг. 3) состоит в соединении и прикреплении друг к другу основной балки 1 и вспомогательной балки 2 при помощи соответствующих элементов крепления (таких, например, как болты, заклепки, винты, болты и т.п.). И наконец, восьмой этап реализации способа согласно изобретению состоит (см. фиг. 4) в прикреплении верхней пластины перекрытия 7 к основанию вспомогательной балки 2 таким образом, чтобы замаскировать верхние отверстия 5. Эта пластина перекрытия может, например, быть привинчена поверх упомянутой вспомогательной балки. В соответствии с предпочтительной характеристикой предлагаемого изобретения эта пластина перекрытия 7 вложена в упомянутые верхние отверстия 5. Как это можно видеть на фиг. 5, пластина перекрытия 7 ориентирована в направлении наружу по отношению к зданию, для которого необходимо сформировать несущую конструкцию, и не представляет, таким образом, никаких специфических проблем в том, что касается эстетического восприятия данной системы. В то же время, способ соединения основных балок и вспомогательных балок согласно изобретению позволяет получить несущую конструкцию здания, которая позволяет сделать невидимой систему связи между упомянутыми несущими балками для человека, находящегося внутри этого здания. Действительно, этот человек будет видеть только внешние контуры основной и вспомогательной балок. Само собой разумеется, что основные балки 1 и вспомогательные балки 2 могут иметь различную высоту. Так, например, высота вспомогательных балок может быть превосходящей, может быть равной или может быть меньшей, чем высота основных балок. Описанный выше способ реализации предлагаемого изобретения представляет множество преимуществ. В частности, предлагается достаточно простой способ соединения используемых для формирования несущей конструкции здания балок, причем сформированная таким образом несущая конструкция здания не представляет никаких проблем эстетического характера. Разумеется, предлагаемое изобретение не ограничивается описанными выше и проиллюстрированными здесь примерами его реализации и оно - охватывает все возможные варианты его реализации. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ соединения основной балки (1) и вспомогательной балки (2) для создания несущей конструкции здания, отличающийся тем,что этот способ содержит следующие этапы: устанавливают под углом 90 друг к другу упомянутые основные и вспомогательные балки, поперечное сечение которых является треугольным, таким образом, чтобы их основание было обращено в наружном направлении по отношению к упомянутому зданию; подвергают обрезке концы упомянутой выше вспомогательной балки, причем эту обрезку осуществляют таким образом, чтобы обеспечить возможность расположения на одной линии профилей основной балки и присоединяемой к ней вспомогательной балки; позиционируют соответствующим образом соединительную пластину (3), содержащую отверстия (4), на концах упомянутой выше вспомогательной балки, также предварительно обрезанной соответствующим образом; обеспечивают сварное соединение упомянутой соединительной пластины с боковыми поверхностями упомянутой вспомогательной балки; выполняют верхнее отверстие (5) на вспомогательной балке (2) на уровне основания этой 6 балки таким образом, чтобы обеспечить для монтажника возможность закрепить упомянутую вспомогательную балку на данной основной балке; выполняют на основной балке (1) в месте ее соединения с вспомогательной балкой (2) отверстия (6), которые соответствуют отверстиям (4), выполненным в упомянутой соединительной пластине; соединяют друг с другом и скрепляют между собой основную балку и вспомогательную балку путем использования соответствующих элементов крепления; закрепляют верхнюю пластину перекрытия(7) на основании упомянутой вспомогательной балки таким образом, чтобы замаскировать упомянутые верхние отверстия (5). 2. Способ по п.1, отличающийся тем, что пластина перекрытия (7) вставлена в верхние отверстия (5). 3. Несущая конструкция здания, отличающаяся тем, что она выполнена путем соединения основных балок (1) и вспомогательных балок (2) способом по п.1 или 2, причем система связи между упомянутыми основной и вспомогательной балками представляет собой перекрывающую пластину (7).

МПК / Метки

МПК: E04B 1/24

Метки: несущей, способ, формирования, балок, здания, соединения, конструкции
