Устройство оповещения пользователя мобильного телефона

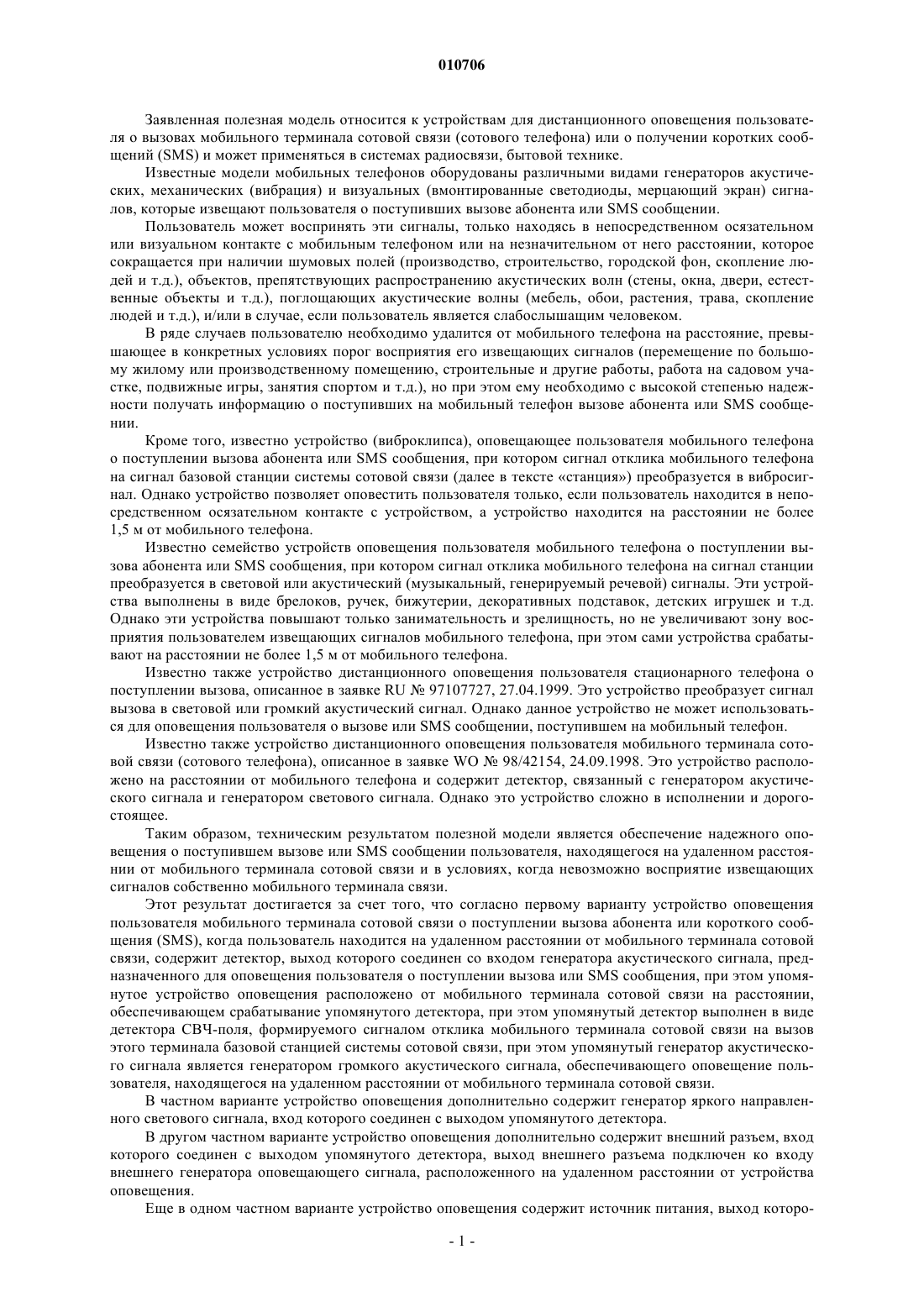

010706 Заявленная полезная модель относится к устройствам для дистанционного оповещения пользователя о вызовах мобильного терминала сотовой связи (сотового телефона) или о получении коротких сообщений (SMS) и может применяться в системах радиосвязи, бытовой технике. Известные модели мобильных телефонов оборудованы различными видами генераторов акустических, механических (вибрация) и визуальных (вмонтированные светодиоды, мерцающий экран) сигналов, которые извещают пользователя о поступивших вызове абонента или SMS сообщении. Пользователь может воспринять эти сигналы, только находясь в непосредственном осязательном или визуальном контакте с мобильным телефоном или на незначительном от него расстоянии, которое сокращается при наличии шумовых полей (производство, строительство, городской фон, скопление людей и т.д.), объектов, препятствующих распространению акустических волн (стены, окна, двери, естественные объекты и т.д.), поглощающих акустические волны (мебель, обои, растения, трава, скопление людей и т.д.), и/или в случае, если пользователь является слабослышащим человеком. В ряде случаев пользователю необходимо удалится от мобильного телефона на расстояние, превышающее в конкретных условиях порог восприятия его извещающих сигналов (перемещение по большому жилому или производственному помещению, строительные и другие работы, работа на садовом участке, подвижные игры, занятия спортом и т.д.), но при этом ему необходимо с высокой степенью надежности получать информацию о поступивших на мобильный телефон вызове абонента или SMS сообщении. Кроме того, известно устройство (виброклипса), оповещающее пользователя мобильного телефона о поступлении вызова абонента или SMS сообщения, при котором сигнал отклика мобильного телефона на сигнал базовой станции системы сотовой связи (далее в тексте станция) преобразуется в вибросигнал. Однако устройство позволяет оповестить пользователя только, если пользователь находится в непосредственном осязательном контакте с устройством, а устройство находится на расстоянии не более 1,5 м от мобильного телефона. Известно семейство устройств оповещения пользователя мобильного телефона о поступлении вызова абонента или SMS сообщения, при котором сигнал отклика мобильного телефона на сигнал станции преобразуется в световой или акустический (музыкальный, генерируемый речевой) сигналы. Эти устройства выполнены в виде брелоков, ручек, бижутерии, декоративных подставок, детских игрушек и т.д. Однако эти устройства повышают только занимательность и зрелищность, но не увеличивают зону восприятия пользователем извещающих сигналов мобильного телефона, при этом сами устройства срабатывают на расстоянии не более 1,5 м от мобильного телефона. Известно также устройство дистанционного оповещения пользователя стационарного телефона о поступлении вызова, описанное в заявке RU97107727, 27.04.1999. Это устройство преобразует сигнал вызова в световой или громкий акустический сигнал. Однако данное устройство не может использоваться для оповещения пользователя о вызове или SMS сообщении, поступившем на мобильный телефон. Известно также устройство дистанционного оповещения пользователя мобильного терминала сотовой связи (сотового телефона), описанное в заявке WO98/42154, 24.09.1998. Это устройство расположено на расстоянии от мобильного телефона и содержит детектор, связанный с генератором акустического сигнала и генератором светового сигнала. Однако это устройство сложно в исполнении и дорогостоящее. Таким образом, техническим результатом полезной модели является обеспечение надежного оповещения о поступившем вызове или SMS сообщении пользователя, находящегося на удаленном расстоянии от мобильного терминала сотовой связи и в условиях, когда невозможно восприятие извещающих сигналов собственно мобильного терминала связи. Этот результат достигается за счет того, что согласно первому варианту устройство оповещения пользователя мобильного терминала сотовой связи о поступлении вызова абонента или короткого сообщения (SMS), когда пользователь находится на удаленном расстоянии от мобильного терминала сотовой связи, содержит детектор, выход которого соединен со входом генератора акустического сигнала, предназначенного для оповещения пользователя о поступлении вызова или SMS сообщения, при этом упомянутое устройство оповещения расположено от мобильного терминала сотовой связи на расстоянии,обеспечивающем срабатывание упомянутого детектора, при этом упомянутый детектор выполнен в виде детектора СВЧ-поля, формируемого сигналом отклика мобильного терминала сотовой связи на вызов этого терминала базовой станцией системы сотовой связи, при этом упомянутый генератор акустического сигнала является генератором громкого акустического сигнала, обеспечивающего оповещение пользователя, находящегося на удаленном расстоянии от мобильного терминала сотовой связи. В частном варианте устройство оповещения дополнительно содержит генератор яркого направленного светового сигнала, вход которого соединен с выходом упомянутого детектора. В другом частном варианте устройство оповещения дополнительно содержит внешний разъем, вход которого соединен с выходом упомянутого детектора, выход внешнего разъема подключен ко входу внешнего генератора оповещающего сигнала, расположенного на удаленном расстоянии от устройства оповещения. Еще в одном частном варианте устройство оповещения содержит источник питания, выход которо-1 010706 го соединен со входом детектора СВЧ-поля. Согласно второму варианту устройство оповещения пользователя мобильного терминала сотовой связи о поступлении вызова абонента или короткого сообщения (SMS), когда пользователь находится на удаленном расстоянии от мобильного терминала сотовой связи, содержит детектор, выход которого соединен со входом генератора акустического сигнала, предназначенного для оповещения пользователя о поступлении вызова или SMS сообщения, и кроме этого выход детектора соединен со входом генератора светового сигнала, при этом упомянутое устройство оповещения расположено от мобильного терминала сотовой связи на расстоянии, обеспечивающем срабатывание упомянутого детектора, при этом упомянутый детектор выполнен в виде детектора СВЧ-поля, формируемого сигналом отклика мобильного терминала сотовой связи на вызов этого терминала базовой станцией системы сотовой связи, при этом упомянутый генератор акустического сигнала является генератором громкого акустического сигнала, обеспечивающего оповещение пользователя, находящегося на удаленном расстоянии от мобильного терминала сотовой связи, а генератор светового сигнала является генератором яркого направленного светового сигнала. В частном варианте устройство оповещения дополнительно содержит внешний разъем, вход которого соединен с выходом упомянутого детектора, выход внешнего разъема подключен ко входу внешнего генератора оповещающего сигнала, расположенного на удаленном расстоянии от устройства оповещения. Еще в одном частном варианте устройство оповещения содержит источник питания, выход которого соединен со входом детектора СВЧ-поля. Согласно третьему варианту устройство оповещения пользователя мобильного терминала сотовой связи о поступлении вызова абонента или короткого сообщения (SMS), когда пользователь находится на удаленном расстоянии от мобильного терминала сотовой связи, содержит детектор, выход которого соединен со входом генератора акустического сигнала, предназначенного для оповещения пользователя о поступлении вызова или SMS сообщения, и кроме этого выход детектора соединен со входом генератора светового сигнала, при этом упомянутое устройство оповещения расположено от мобильного терминала сотовой связи на расстоянии, обеспечивающем срабатывание упомянутого детектора, а также содержит средство связи, вход которого соединен с выходом упомянутого детектора, выход средства связи подключен ко входу внешнего оповещающего устройства, расположенного на удаленном расстоянии от устройства оповещения, при этом упомянутый детектор выполнен в виде детектора СВЧ-поля, формируемого сигналом отклика мобильного терминала сотовой связи на вызов этого терминала базовой станцией системы сотовой связи, упомянутый генератор акустического сигнала является генератором громкого акустического сигнала, обеспечивающего оповещение пользователя, находящегося на удаленном расстоянии от мобильного терминала сотовой связи, а генератор светового сигнала является генератором яркого направленного светового сигнала. В частном варианте устройство оповещения содержит источник питания, выход которого соединен со входом детектора СВЧ-поля. Согласно четвертому варианту устройство оповещения пользователя мобильного терминала сотовой связи о поступлении вызова абонента или короткого сообщения (SMS), когда пользователь находится на удаленном расстоянии от мобильного терминала сотовой связи, содержит детектор, при этом упомянутое устройство оповещения расположено от мобильного терминала сотовой связи на расстоянии,обеспечивающем срабатывание упомянутого детектора, а также содержит внешнее оповещающее устройство и средство связи, вход которого соединен с выходом упомянутого детектора, выход средства связи подключен ко входу внешнего оповещающего устройства, расположенного на удаленном расстоянии от устройства оповещения, при этом упомянутый детектор выполнен в виде детектора СВЧ-поля,формируемого сигналом отклика мобильного терминала сотовой связи на вызов этого терминала базовой станцией системы сотовой связи. В частном варианте устройство оповещения дополнительно содержит генератор яркого направленного светового сигнала, вход которого соединен с выходом упомянутого детектора. В другом частном варианте устройство оповещения дополнительно содержит генератор громкого акустического сигнала, вход которого соединен с выходом упомянутого детектора. Еще в одном частном варианте устройство оповещения содержит источник питания, выход которого соединен со входом детектора СВЧ-поля. Согласно пятому варианту устройство оповещения пользователя мобильного терминала сотовой связи о поступлении вызова абонента или короткого сообщения (SMS), когда пользователь находится на удаленном расстоянии от мобильного терминала сотовой связи, содержит детектор и генератор светового сигнала, вход которого соединен с выходом детектора, при этом упомянутое устройство оповещения расположено от мобильного терминала сотовой связи на расстоянии, обеспечивающем срабатывание упомянутого детектора, а также содержит внешнее оповещающее устройство и средство связи, вход которого соединен с выходом упомянутого детектора, выход средства связи подключен ко входу внешнего оповещающего устройства, расположенного на удаленном расстоянии от устройства оповещения, при этом упомянутый детектор выполнен в виде детектора СВЧ-поля, формируемого сигналом отклика мо-2 010706 бильного терминала сотовой связи на вызов этого терминала базовой станцией системы сотовой связи, а генератор светового сигнала является генератором яркого направленного светового сигнала. В частном варианте устройство оповещения дополнительно содержит генератор громкого акустического сигнала, вход которого соединен с выходом упомянутого детектора. В другом частном варианте устройство оповещения содержит источник питания, выход которого соединен со входом детектора СВЧ-поля. Согласно шестому варианту устройство оповещения пользователя мобильного терминала сотовой связи о поступлении вызова абонента или короткого сообщения (SMS), когда пользователь находится на удаленном расстоянии от мобильного терминала сотовой связи, содержит детектор, при этом упомянутое устройство оповещения расположено от мобильного терминала сотовой связи на расстоянии, обеспечивающем срабатывание упомянутого детектора, а также содержит внешнее оповещающее устройство и средство радиосвязи, предназначенное для радиопередачи управляющего сигнала на внешнее оповещающее устройство, расположенное на удаленном расстоянии от устройства оповещения, вход средства связи соединен с выходом упомянутого детектора, при этом упомянутый детектор выполнен в виде детектора СВЧ-поля, формируемого сигналом отклика мобильного терминала сотовой связи на вызов этого терминала базовой станцией системы сотовой связи. В частном варианте устройство оповещения дополнительно содержит генератор яркого направленного светового сигнала, вход которого соединен с выходом упомянутого детектора. В другом частном варианте устройство оповещения дополнительно содержит генератор громкого акустического сигнала, вход которого соединен с выходом упомянутого детектора. Еще в одном частном варианте устройство оповещения содержит источник питания, выход которого соединен со входом детектора СВЧ-поля. Согласно седьмому варианту устройство оповещения пользователя мобильного терминала сотовой связи о поступлении вызова абонента или короткого сообщения (SMS), когда пользователь находится на удаленном расстоянии от мобильного терминала сотовой связи, содержит детектор и генератор светового сигнала, вход которого соединен с выходом детектора, при этом упомянутое устройство оповещения расположено от мобильного терминала сотовой связи на расстоянии, обеспечивающем срабатывание упомянутого детектора, а также содержит внешнее оповещающее устройство и средство радиосвязи,предназначенное для радиопередачи управляющего сигнала навнешнее оповещающее устройство, расположенное на удаленном расстоянии от устройства оповещения, вход средства связи соединен с выходом упомянутого детектора, при этом упомянутый детектор выполнен в виде детектора СВЧ-поля, формируемого сигналом отклика мобильного терминала сотовой связи на вызов этого терминала базовой станцией системы сотовой связи, а генератор светового сигнала является генератором яркого направленного светового сигнала. В частном варианте устройство оповещения содержит генератор громкого акустического сигнала,вход которого соединен с выходом упомянутого детектора. Еще в одном частном варианте устройство оповещения содержит источник питания, выход которого соединен со входом детектора СВЧ-поля. Согласно восьмому варианту устройство оповещения пользователя мобильного терминала сотовой связи о поступлении вызова абонента или короткого сообщения (SMS), когда пользователь находится на удаленном расстоянии от мобильного терминала сотовой связи, содержит детектор, выход которого соединен со входом генератора акустического сигнала, предназначенного для оповещения пользователя о поступлении вызова или SMS сообщения, и кроме этого выход детектора соединен со входом генератора светового сигнала, при этом упомянутое устройство оповещения расположено от мобильного терминала сотовой связи на расстоянии, обеспечивающем срабатывание упомянутого детектора, а также содержит внешнее оповещающее устройство и средство радиосвязи, предназначенное для радиопередачи управляющего сигнала на внешнее оповещающее устройство, расположенное на удаленном расстоянии от устройства оповещения, вход средства связи соединен с выходом упомянутого детектора, при этом упомянутый детектор выполнен в виде детектора СВЧ-поля, формируемого сигналом отклика мобильного терминала сотовой связи на вызов этого терминала базовой станцией системы сотовой связи, упомянутый генератор акустического сигнала является генератором громкого акустического сигнала, обеспечивающего оповещение пользователя, находящегося на удаленном расстоянии от мобильного терминала сотовой связи, а генератор светового сигнала является генератором яркого направленного светового сигнала. В частном варианте устройство оповещения содержит источник питания, выход которого соединен со входом детектора СВЧ-поля. Структурная схема заявленного устройства содержит детектор СВЧ-поля, генератор громкого акустического сигнала, генератор яркого направленного светового сигнала, источник питания, внешний генератор оповещающего сигнала и средство связи, предназначенное для связи с генератором, при этом выход детектора соединен со входом генератора громкого акустического сигнала, входом генератора яркого направленного светового сигнала и входом средства связи, выход которого соединен со входом внешнего генератора, первый вход детектора соединен с выходом источника питания.-3 010706 Здесь следует отметить, что средство связи в одном из вариантов может быть средством радиосвязи и осуществлять радиосвязь с генератором с целью передачи ему управляющего сигнала, по которому этот генератор сформирует оповещающий сигнал. Кроме того, заявленное устройство может быть дополнено разъемом, предназначенным для подключения внешнего источника питания (например, электрической сети), при этом второй вход детектора соединен с выходом разъема. Заявленное устройство располагается от мобильного терминала сотовой связи на расстоянии, обеспечивающем срабатывание упомянутого детектора. Предпочтительно, чтобы устройство располагалось в пределах до 40 см от мобильного терминала. Однако могут быть варианты, когда заявленное устройство располагается на большем расстоянии, чем 40 см. Кроме того, заявленное устройство может быть реализовано в виде подставки, держателя или иной конструкции, предназначенной для временной фиксации мобильного терминала, или располагаемой рядом с местом временной фиксации или хранения мобильного терминала сотовой связи, в/на которой размещен детектор СВЧ-поля. Здесь также следует отметить, что внешний генератор может располагаться на удаленном расстоянии от устройства оповещения, что позволяет оповестить пользователя, находящегося на удаленном расстоянии, о поступившем вызове на мобильный терминал сотовой связи или о поступившем SMS сообщении. Так, например, если мобильный терминал и устройство оповещения расположены в одной из комнат дома, а пользователь находится, например, в огороде или на улице, то внешний генератор может располагаться на наружной стороне дома, например с уличной стороны. Детектор СВЧ-поля предназначен для детектирования СВЧ-поля, формируемого сигналом отклика мобильного терминала сотовой связи на вызов этого терминала базовой станцией системы сотовой связи. В качестве такого детектора может выступать простейший детекторный приемник, состоящий из приемной антенны и диода. В другом варианте, в качестве детектора может выступать СВЧ-приемник с модулированной задней стенкой волновода. Однако специалисту в данное области техники понятно, что в качестве детектора могут выступать и другие устройства. Детектор определяет СВЧ-поле мощностью свыше 0,5 кВт в частотном диапазоне 400-2000 мГц. Кроме того, здесь же следует отметить, что в качестве мобильного терминала сотовой связи могут выступать различные сотовые телефоны, персональные органайзеры с функциями сотового телефона и любые другие устройства, которые можно перемещать в пространстве и которые имеют функции телефона, способного работать в системе сотовой связи. Заявленное устройство работает следующим образом. Базовая станция передает вызывающий радиочастотный сигнал на мобильный телефон и устанавливает соединение с этим телефоном. Телефон формирует сигнал отклика на вызов этого телефона базовой станцией. Этот отклик передается на базовую станцию и одновременно определяется детектором. В результате детектор формирует электрический сигнал, который поступает на генератор акустического сигнала, который издает громкий акустический сигнал, воспринимаемый пользователем, находящимся на расстоянии. Кроме того, детектор может также выдавать сигнал на генератор светового сигнала, который формирует яркий направленный световой сигнал, воспринимаемый глазами пользователя. В случае, если, например, пользователь находится на значительном удалении от устройства оповещения, например, в другом помещении или в огороде, то он может подключить внешний генератор. Детектор при обнаружении СВЧ-поля выдает также сигнал и на внешний генератор оповещающего сигнала через разъем, что позволяет пользователю услышать о поступившем вызове или SMS сообщении. Как только пользователь отвечает на вызов (звонок) или удаляет телефон из зоны действия детектора, этот детектор перестает выдавать сигналы на генераторы, вследствие чего, эти генераторы перестают формировать соответственно световой сигнал, акустический сигнал и оповещающий сигнал. Устройство снова переходит в ждущий режим, ожидая следующего вызова или получения SMS сообщения. Заявленное устройство позволяет также пользователю распознать, поступило ли SMS сообщение или поступил вызов телефона при звонке другого абонента. Это возможно за счет того, что при поступлении SMS сообщений на сотовый телефон формируется короткий радиочастотный вызывной сигнал, в результате чего детектор, определяющий это СВЧ-поле, формируемое этим сигналом, также формирует короткий по времени сигнал, который поступает на соответствующие генераторы. Эти генераторы также формируют короткие акустический, световой и оповещающий сигналы. Таким образом, заявленное устройство позволяет при размещении мобильного телефона в удобном в конкретных условиях месте (соседнее по отношению к пользователю помещение, запирающиеся помещение или другой объем, навес и т.д.) с высокой степенью надежности оповещать пользователя о поступившем вызове абонента или SMS сообщении, при этом пользователь, варьируя генераторы акустических или световых сигналов, регулируя их мощность, местоположение и направленность, имеет возможность самостоятельно определять зону восприятия сигнала оповещения.-4 010706 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство оповещения пользователя мобильного терминала сотовой связи о поступлении вызова абонента или короткого сообщения (SMS), содержащее детектор, выход которого соединен со входом генератора акустического сигнала, предназначенного для оповещения пользователя о поступлении вызова или SMS сообщения, при этом устройство оповещения расположено от мобильного терминала сотовой связи на расстоянии, обеспечивающем срабатывание детектора, отличающееся тем, что детектор выполнен в виде детектора СВЧ-поля, формируемого сигналом отклика мобильного терминала сотовой связи на вызов терминала базовой станцией системы сотовой связи, при этом генератор акустического сигнала обеспечивает оповещение пользователя, находящегося на расстоянии от мобильного терминала сотовой связи. 2. Устройство по п.1, отличающееся тем, что дополнительно содержит генератор направленного светового сигнала, вход которого соединен с выходом детектора. 3. Устройство по одному из пп.1, 2, отличающееся тем, что дополнительно содержит внешний разъем, вход которого соединен с выходом детектора, выход внешнего разъема подключен ко входу внешнего генератора оповещающего сигнала, расположенного на расстоянии от устройства оповещения. 4. Устройство по п.3, отличающееся тем, что содержит источник питания, выход которого соединен со входом детектора СВЧ-поля. 5. Устройство оповещения пользователя мобильного терминала сотовой связи о поступлении вызова абонента или короткого сообщения (SMS), содержащее детектор, выход которого соединен со входом генератора акустического сигнала, предназначенного для оповещения пользователя о поступлении вызова или SMS сообщения, и при этом детектор соединен также со входом генератора светового сигнала,причем устройство оповещения расположено от мобильного терминала сотовой связи на расстоянии,обеспечивающем срабатывание упомянутого детектора, отличающееся тем, что детектор выполнен в виде детектора СВЧ-поля, формируемого сигналом отклика мобильного терминала сотовой связи на вызов терминала базовой станцией системы сотовой связи, при этом генератор акустического сигнала обеспечивает оповещение пользователя, находящегося на расстоянии от мобильного терминала сотовой связи. 6. Устройство по п.5, отличающееся тем, что дополнительно содержит внешний разъем, вход которого соединен с выходом детектора, при этом выход внешнего разъема подключен ко входу внешнего генератора оповещающего сигнала. 7. Устройство по п.6, отличающееся тем, что содержит источник питания, выход которого соединен со входом детектора СВЧ-поля. 8. Устройство оповещения пользователя мобильного терминала сотовой связи о поступлении вызова абонента или короткого сообщения (SMS), содержащее детектор, выход которого соединен со входом генератора акустического сигнала, предназначенного для оповещения пользователя о поступлении вызова или SMS сообщения, и при этом выход детектора соединен также со входом генератора светового сигнала, причем устройство оповещения расположено от мобильного терминала сотовой связи на расстоянии, обеспечивающем срабатывание детектора, отличающееся тем, что содержит средство связи,вход которого соединен с выходом упомянутого детектора, выход средства связи подключен ко входу внешнего оповещающего устройства, расположенного на расстоянии от устройства оповещения, при этом упомянутый детектор выполнен в виде детектора СВЧ-поля, формируемого сигналом отклика мобильного терминала сотовой связи на вызов этого терминала базовой станцией системы сотовой связи,генератор акустического сигнала обеспечивает оповещение пользователя, находящегося на расстоянии от мобильного терминала сотовой связи, а генератор светового сигнала является генератором направленного светового сигнала. 9. Устройство по п.8, отличающееся тем, что содержит источник питания, выход которого соединен со входом детектора СВЧ-поля. 10. Устройство оповещения пользователя мобильного терминала сотовой связи о поступлении вызова абонента или короткого сообщения (SMS), когда пользователь находится на расстоянии от мобильного терминала сотовой связи, содержащее детектор, при этом устройство оповещения расположено от мобильного терминала сотовой связи на расстоянии, обеспечивающем срабатывание упомянутого детектора, отличающееся тем, что содержит внешнее оповещающее устройство и средство связи, вход которого соединен с выходом детектора, выход средства связи подключен ко входу внешнего оповещающегоустройства, расположенного на расстоянии от устройства оповещения, при этом детектор выполнен в виде детектора СВЧ-поля, формируемого сигналом отклика мобильного терминала сотовой связи на вызов этого терминала базовой станцией системы сотовой связи. 11. Устройство по п.10, отличающееся тем, что дополнительно содержит генератор направленного светового сигнала, вход которого соединен с выходом детектора. 12. Устройство по одному из пп.10, 11, отличающееся тем, что дополнительно содержит генератор акустического сигнала, вход которого соединен с выходом детектора. 13. Устройство по п.12, отличающееся тем, что содержит источник питания, выход которого соеди-5 010706 нен со входом детектора СВЧ-поля. 14. Устройство оповещения пользователя мобильного терминала сотовой связи о поступлении вызова абонента или короткого сообщения (SMS), содержащее детектор и генератор светового сигнала,вход которого соединен с выходом детектора, при этом устройство оповещения расположено от мобильного терминала сотовой связи на расстоянии, обеспечивающем срабатывание упомянутого детектора,отличающееся тем, что содержит внешнее оповещающее устройство и средство связи, вход которого соединен с выходом детектора, выход средства связи подключен ко входу внешнего оповещающего устройства, расположенного на расстоянии от устройства оповещения, при этом детектор выполнен в виде детектора СВЧ-поля, формируемого сигналом отклика мобильного терминала сотовой связи на вызов терминала базовой станцией системы сотовой связи, а генератор светового сигнала является генератором направленного светового сигнала. 15. Устройство по п.14, отличающееся тем, что дополнительно содержит генератор акустического сигнала, вход которого соединен с выходом детектора. 16. Устройство по п.15, отличающееся тем, что содержит источник питания, выход которого соединен со входом детектора СВЧ-поля. 17. Устройство оповещения пользователя мобильного терминала сотовой связи о поступлении вызова абонента или короткого сообщения (SMS), содержащее детектор, при этом устройство оповещения расположено от мобильного терминала сотовой связи на расстоянии, обеспечивающем срабатывание детектора, отличающееся тем, что содержит внешнее оповещающее устройство и средство радиосвязи,предназначенное для радиопередачи управляющего сигнала на внешнее оповещающее устройство, расположенное на удаленном расстоянии от устройства оповещения, вход средства связи соединен с выходом упомянутого детектора, при этом детектор выполнен в виде детектора СВЧ-поля, формируемого сигналом отклика мобильного терминала сотовой связи на вызов терминала базовой станцией системы сотовой связи. 18. Устройство по п.17, отличающееся тем, что дополнительно содержит генератор направленного светового сигнала, вход которого соединен с выходом детектора. 19. Устройство по одному из пп.17, 18, отличающееся тем, что дополнительно содержит генератор акустического сигнала, вход которого соединен с выходом детектора. 20. Устройство по п.19, отличающееся тем, что содержит источник питания, выход которого соединен со входом детектора СВЧ-поля. 21. Устройство оповещения пользователя мобильного терминала сотовой связи о поступлении вызова абонента или короткого сообщения (SMS), содержащее детектор и генератор светового сигнала,вход которого соединен с выходом детектора, при этом устройство оповещения расположено от мобильного терминала сотовой связи на расстоянии, обеспечивающем срабатывание детектора, отличающееся тем, что содержит внешнее оповещающее устройство и средство радиосвязи, предназначенное для радиопередачи управляющего сигнала на внешнее оповещающее устройство, расположенное на расстоянии от устройства оповещения, вход средства связи соединен с выходом детектора, при этом детектор выполнен в виде детектора СВЧ-поля, формируемого сигналом отклика мобильного терминала сотовой связи на вызов терминала базовой станцией системы сотовой связи, а генератор светового сигнала является генератором направленного светового сигнала. 22. Устройство по п.21, отличающееся тем, что содержит генератор акустического сигнала, вход которого соединен с выходом упомянутого детектора. 23. Устройство по п.22, отличающееся тем, что содержит источник питания, выход которого соединен со входом детектора СВЧ-поля. 24. Устройство оповещения пользователя мобильного терминала сотовой связи о поступлении вызова абонента или короткого сообщения (SMS), содержащее детектор, выход которого соединен со входом генератора акустического сигнала, предназначенного для оповещения пользователя о поступлении вызова или SMS сообщения, и кроме этого выход детектора соединен со входом генератора светового сигнала, при этом устройство оповещения расположено от мобильного терминала сотовой связи на расстоянии, обеспечивающем срабатывание упомянутого детектора, отличающееся тем, что содержит внешнее оповещающее устройство и средство радиосвязи, предназначенное для радиопередачи управляющего сигнала на внешнее оповещающее устройство, расположенное на расстоянии от устройства оповещения, вход средства связи соединен с выходом детектора, при этом детектор выполнен в виде детектора СВЧ-поля, формируемого сигналом отклика мобильного терминала сотовой связи на вызов терминала базовой станцией системы сотовой связи, генератор акустического сигнала обеспечивает оповещение пользователя, находящегося на расстоянии от мобильного терминала сотовой связи. 25. Устройство по п.24, отличающееся тем, что содержит источник питания, выход которого соединен со входом детектора СВЧ-поля. Евразийская патентная организация, ЕАПВ Россия, 109012, Москва, Малый Черкасский пер., 2/6
