Способ управления информацией, хранящейся на плате с чипом, считываемой при помощи мобильного телефона

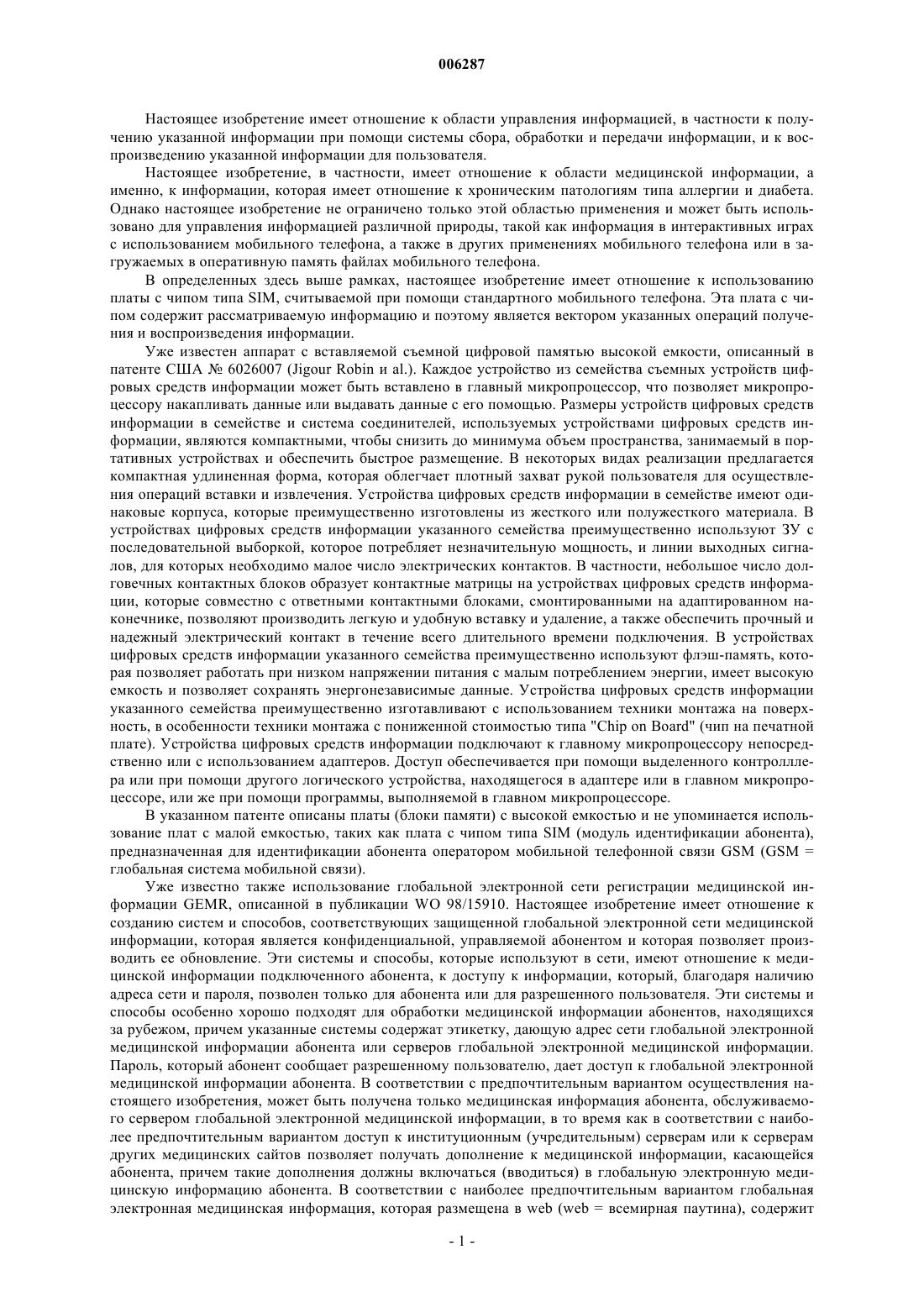

006287 Настоящее изобретение имеет отношение к области управления информацией, в частности к получению указанной информации при помощи системы сбора, обработки и передачи информации, и к воспроизведению указанной информации для пользователя. Настоящее изобретение, в частности, имеет отношение к области медицинской информации, а именно, к информации, которая имеет отношение к хроническим патологиям типа аллергии и диабета. Однако настоящее изобретение не ограничено только этой областью применения и может быть использовано для управления информацией различной природы, такой как информация в интерактивных играх с использованием мобильного телефона, а также в других применениях мобильного телефона или в загружаемых в оперативную память файлах мобильного телефона. В определенных здесь выше рамках, настоящее изобретение имеет отношение к использованию платы с чипом типа SIM, считываемой при помощи стандартного мобильного телефона. Эта плата с чипом содержит рассматриваемую информацию и поэтому является вектором указанных операций получения и воспроизведения информации. Уже известен аппарат с вставляемой съемной цифровой памятью высокой емкости, описанный в патенте США 6026007 (Jigour Robin и al.). Каждое устройство из семейства съемных устройств цифровых средств информации может быть вставлено в главный микропроцессор, что позволяет микропроцессору накапливать данные или выдавать данные с его помощью. Размеры устройств цифровых средств информации в семействе и система соединителей, используемых устройствами цифровых средств информации, являются компактными, чтобы снизить до минимума объем пространства, занимаемый в портативных устройствах и обеспечить быстрое размещение. В некоторых видах реализации предлагается компактная удлиненная форма, которая облегчает плотный захват рукой пользователя для осуществления операций вставки и извлечения. Устройства цифровых средств информации в семействе имеют одинаковые корпуса, которые преимущественно изготовлены из жесткого или полужесткого материала. В устройствах цифровых средств информации указанного семейства преимущественно используют ЗУ с последовательной выборкой, которое потребляет незначительную мощность, и линии выходных сигналов, для которых необходимо малое число электрических контактов. В частности, небольшое число долговечных контактных блоков образует контактные матрицы на устройствах цифровых средств информации, которые совместно с ответными контактными блоками, смонтированными на адаптированном наконечнике, позволяют производить легкую и удобную вставку и удаление, а также обеспечить прочный и надежный электрический контакт в течение всего длительного времени подключения. В устройствах цифровых средств информации указанного семейства преимущественно используют флэш-память, которая позволяет работать при низком напряжении питания с малым потреблением энергии, имеет высокую емкость и позволяет сохранять энергонезависимые данные. Устройства цифровых средств информации указанного семейства преимущественно изготавливают с использованием техники монтажа на поверхность, в особенности техники монтажа с пониженной стоимостью типа "Chip on Board" (чип на печатной плате). Устройства цифровых средств информации подключают к главному микропроцессору непосредственно или с использованием адаптеров. Доступ обеспечивается при помощи выделенного контролллера или при помощи другого логического устройства, находящегося в адаптере или в главном микропроцессоре, или же при помощи программы, выполняемой в главном микропроцессоре. В указанном патенте описаны платы (блоки памяти) с высокой емкостью и не упоминается использование плат с малой емкостью, таких как плата с чипом типа SIM (модуль идентификации абонента),предназначенная для идентификации абонента оператором мобильной телефонной связи GSM (GSM = глобальная система мобильной связи). Уже известно также использование глобальной электронной сети регистрации медицинской информации GEMR, описанной в публикации WO 98/15910. Настоящее изобретение имеет отношение к созданию систем и способов, соответствующих защищенной глобальной электронной сети медицинской информации, которая является конфиденциальной, управляемой абонентом и которая позволяет производить ее обновление. Эти системы и способы, которые используют в сети, имеют отношение к медицинской информации подключенного абонента, к доступу к информации, который, благодаря наличию адреса сети и пароля, позволен только для абонента или для разрешенного пользователя. Эти системы и способы особенно хорошо подходят для обработки медицинской информации абонентов, находящихся за рубежом, причем указанные системы содержат этикетку, дающую адрес сети глобальной электронной медицинской информации абонента или серверов глобальной электронной медицинской информации. Пароль, который абонент сообщает разрешенному пользователю, дает доступ к глобальной электронной медицинской информации абонента. В соответствии с предпочтительным вариантом осуществления настоящего изобретения, может быть получена только медицинская информация абонента, обслуживаемого сервером глобальной электронной медицинской информации, в то время как в соответствии с наиболее предпочтительным вариантом доступ к институционным (учредительным) серверам или к серверам других медицинских сайтов позволяет получать дополнение к медицинской информации, касающейся абонента, причем такие дополнения должны включаться (вводиться) в глобальную электронную медицинскую информацию абонента. В соответствии с наиболее предпочтительным вариантом глобальная электронная медицинская информация, которая размещена в web (web = всемирная паутина), содержит-1 006287 гипертекстовые связи между частями досье глобальной электронной медицинской информации абонента. Указанная публикация имеет отношение к электронным медицинским досье и не содержит указаний относительно возможности управления информацией при помощи платы с чипом типа SIM. Из патента США 5832488 (Stuart S. Bowie) уже известно также использование системы компьютеров и способа программирования указанной системы, для того, чтобы хранить индивидуальные медицинские данные на носителе (в среде для хранения или накопления) информации, преимущественно имеющем размер кредитной карты; добавлять новые медицинские данные индивидуума на носитель информации; поддерживать связь с другими компьютерами для того, чтобы собрать возможно большее число данных относительно индивидуума; позволить второму компьютеру собирать и сортировать данные индивидуума и других лиц, в соответствии с определенными медицинскими критериями. Указанный известный патент позволяет решить задачу хранения персональных данных, в частности медицинских данных, в центральной системе, обращение к которой возможно при помощи компьютера,подключенного к этой центральной системе. Однако такое решение не является эффективным, если эта информация необходима в том месте, где нет компьютера, например на улице. Задачей настоящего изобретения является устранение указанных недостатков за счет хранения данных на носителе информации, который может быть считан при помощи большого числа терминалов. Данные хранятся в модуле типа SIM, считывание с которого может быть произведено при помощи мобильного телефона. Такое решение позволяет решить проблему быстрого доступа к информации, так как мобильный телефон является стандартным и широко распространенным устройством. В своем наиболее широком понимании настоящее изобретение имеет отношение к способу управления информацией при помощи телекоммуникационного оборудования, снабженного экраном и оборудованного соединителем для подключения платы с чипом типа SIM, причем способ включает в себя операцию регистрации информации в регистрах памяти стандартной платы SIM и операцию обмена информацией между указанным телекоммуникационным оборудованием и указанной платой SIM в соответствии с нормализованным протоколом, отличающийся тем, что операция аутентификации абонента и подключения к сети передачи данных исключена, причем применение инструментальных средств SIM Toolkit, предусмотренных на плате SIM, позволяет таким образом производить управление информацией. Операция регистрации информации преимущественно включает в себя операцию регистрации в регистре, соответствующем номеру IMSI цифровой последовательности вывода данных, значение которого не присвоено ни оператору сети связи, ни стране, причем указанная информация не соответствует телекоммуникационной информации и зарегистрирована в регистрах, которые обычно предназначены для регистрации информации, необходимой для установления сеанса связи с оператором сети связи, при этом операция обмена информацией содержит запрет установления сеанса связи в результате обнаружения последовательности вывода данных и загрузки в оперативную память телекоммуникационного оборудования информации, воспроизводимой на экране указанного телекоммуникационного оборудования,за счет стандартного применения указанного телекоммуникационного оборудования. Указанная последовательность вывода данных преимущественно имеет значение "001" для кода,соответствующего МСС, и "01" для кода, соответствующего MNC (см. фиг. 2). Файл ЕFAD преимущественно присутствует на плате и имеет значение "800000. Способ преимущественно включает в себя операцию записи на средстве хранения информации и операцию считывания с указанного средства хранения информации, причем указанная операция записи включает в себя операцию заполнения бланка персональной информацией, производимую пользователем; операцию отправки указанного бланка оператору, подключенному к серверу, связанному с базой данных; операцию проверки бланка, производимую указанным оператором; операцию интеграции бланка в базу данных; операцию записи бланка (информации с бланка) на средстве хранения информации, причем указанная операция считывания включает в себя операцию подключения указанного средства хранения информации при помощи телекоммуникационного оборудования, которое позволяет считывать и выводить на индикацию информацию, которая содержится на указанном средстве хранения информации; операцию индикации указанной информации на экране указанного телекоммуникационного оборудования, причем указанное средство хранения информации представляет собой плату с чипом типа SIM,а указанное телекоммуникационное оборудование содержит считывающее устройство для платы с чипом типа SIM, при этом указанная операция подключения заключается во вставке указанной платы с чипом в указанное считывающее устройство.-2 006287 В соответствии с первым вариантом указанная информация, которая не соответствует телекоммуникационной информации, образована при помощи цифровых последовательностей, выполняемых при помощи прикладных программ телекоммуникационного оборудования. В соответствии с другим вариантом указанная информация, которая не соответствует телекоммуникационной информации, образована при помощи буквенно-цифровых последовательностей, воспроизводимых на экране при помощи программ телекоммуникационного оборудования. В соответствии с еще одним вариантом указанная информация, которая не соответствует телекоммуникационной информации, образована при помощи набора, выполняемого при помощи программ телекоммуникационного оборудования. В соответствии с особым вариантом осуществления настоящего изобретения указанное телекоммуникационное оборудование представляет собой мобильный телефон. Этот вариант осуществления не соответствует (противоречит) указаниям специалистов, которые предусматривают, что плата SIM предназначена для того, чтобы производить обмен информацией между телефоном сотовой сети, картой абонента и оператором телефонной сети, например, в рамках протоколаGSM03-48. Известная специалистам плата содержит идентификатор абонента, необходимый для установления связи, а также средство шифрования, применяемое при обменах между оператором и телефоном. Настоящее изобретение позволяет использовать эти обычные сведения для того, чтобы обойти (исключить) диалог между сотовым телефоном и платой, введенной в считывающее устройство, для того,чтобы телефон мог выполнять новую функцию, на которую он не рассчитан, а именно, функцию локального периферийного устройства, работающего вне сети, что позволяет использовать плату, несущей медицинскую информацию. Использование мобильного телефона в качестве универсального считывающего устройства основано на возможности "захвата" телефона. Оригинальность предложенного способа, среди прочего, заключается в том, что удается использовать телефон для решения другой задачи, за счет обхода (исключения) фаз аутентификации (опознавания абонента) и подключения к сети сотовой связи, а также управлять с использованием средств SIM-ToolKit, находящихся на плате, воспроизведением на экране и прокруткой меню телефона. В частности, следует обойти блокировку SIM, которая может присутствовать в телефоне. Блокировка SIM представляет собой операцию, которая ограничивает использование телефона только обладателями плат SIM, выдаваемых оператором (провайдером), поставляющим телефон. Одной из возможностей обхода блокировки SIM, чтобы можно было воспользоваться телефоном, является использование режима проверки телефона. Для большинства моделей режим проверки получают путем замены в IMSI кодов идентификации оператора, МСС и MNC, соответственно на "001" и на "01" Эти "коды идентификации оператора" соответствуют пяти первым разрядам кода IMSI (международной идентификации мобильного абонента), состав которого показан на фиг. 2. Код IMSI хранится на плате SIM в элементарном файле ("Elementary File" или EF) EFIMSI. При инициализации платы SIM (за счет подачи питания на терминал), терминал выбирает выделенный файл EFGSM и запрашивает предпочтительный язык. Если этот EF отсутствует или если языки не поддерживаются, то терминал выбирает язык по умолчанию. Затем он осуществляет процедуру проверки CHV1 (пароля, объединенного с платойSIM). Если процедура проверки CHV1 выполнена успешно, то терминал осуществляет процедуру запроса фазы SIM. В случае SIM фазы 2, режим функционирования GSM начинается только в том случае, когдаEFIMSI и EFGSM являются достоверными. Как это описано в стандарте GSM 11.11, затем начинается режим функционирования GSM и терминал осуществляет следующие процедуры:b) запрос таблицы обслуживания SIM;e) запрос периода поиска HPLMN;j) запрос запрета PLMN. Если инициализация платы SIM осуществлена успешно, то терминал готов к сеансу GSM. Однако в соответствии с настоящим изобретением переход в режим проверки позволяет избежать процесса идентификации сети. Это позволяет пользователю обойти блокировку SIM оператора и воспользоваться терминалом. В соответствии с предпочтительным видом реализации, указанная операция заполнения бланка представляет собой операцию заполнения рукописного бланка, а указанная операция сертификации заключается в том, что ставят определенную печать на рукописный бланк.-3 006287 В соответствии с другим видом реализации указанная операция заполнения бланка представляет собой операцию заполнения электронного документа, а указанная операция сертификации заключается в том, что добавляют электронную подпись на электронный документ. Указанная операция записи преимущественно включает в себя дополнительную операцию шифровки данных, которые содержатся в памяти микросхемы платы. С другой стороны, данные, которые содержатся в памяти, могут быть защищены при помощи кода. Данные, которые содержатся в указанной базе данных, преимущественно зашифрованы. С другой стороны, данные, которые содержатся в базе данных, могут быть защищены при помощи кода. Указанная операция записи преимущественно включает в себя дополнительную операцию загрузки библиотеки на плату с чипом, что позволяет использовать следующие функции телефона: телефонный вызов, управление языками, управление операторами. В соответствии с особенно предпочтительным вариантом осуществления настоящего изобретения плата с чипом не содержит средства, позволяющего подключать телефон, в который она вставлена, к сети (телефонной) связи. Указанные ранее и другие характеристики изобретения будут более ясны из последующего детального описания, данного в качестве примера, не имеющего ограничительного характера и приведенного со ссылкой на сопроводительные чертежи. На фиг. 1 показан процесс получения данных на плате с чипом. На фиг. 2 показан состав кода IMSI (кода международной идентификации мобильного абонента). Перед тем, как продолжить дальнейшее изложение, необходимо уточнить использованные далее термины. Термин "третий сертификатор" соответствует лицу, которое обладает средством сертификации информации, предоставляемой пользователем, причем указанное средство признано и одобрено системой,позволяющей реализовать настоящее изобретение. Термин "бланк" соответствует любому носителю персональной информации. В бумажной форме,бланк представляет собой формуляр, в котором имеются поля (зоны), к которым пользователь обращается в зависимости от потребности. В электронной форме, бланк представляет собой электронный файл,который содержит поля, заполненные пользователем при помощи интерфейса. В возможном варианте,бланк разделен на 2 части: первая часть заполняется пользователем, а вторая часть заполняется третьим сертификатором в функции сведений (знаний), которые он имеет относительно пользователя. Например,в случае медицинских данных, пользователь сообщает информацию относительно своего гражданского состояния, а третий сертификатор сообщает информацию относительно патологий, лечения, аллергий и срочного обращения к лечащему врачу. Термин "профиль пользователя" соответствует переводу бланка в формат базы данных. Этот профиль содержит такую же информацию, что и бланк, но в формате, совместимом с базой данных. Процесс получения информации в соответствии с настоящим изобретением, показанный на фиг. 1,включает в себя следующие операции: операцию заполнения бланка (1) пользователем (6); операцию пополнения бланка (1) третьим сертификатором (7): в особом случае медицинских данных, этот сертификатор является врачом, который заполняет поля, касающиеся патологий, лечения, аллергий и срочного обращения к лечащему врачу; операцию сертификации бланка (1): в случае бумажного бланка, третий сертификатор ставит печать на бланк, а в случае электронного бланка, третий сертификатор ставит электронную подпись на бланк; операцию отправки бланка (1) на сервер, который содержит базу данных (2) профилей пользователей, при помощи связи (4); операцию проверки соответствия и целостности бланка (1) при помощи проверщика (8), причем указанным проверщиком может быть как человек, так и программа; возможную операцию преобразования бланка (1) в формат базы данных (2): в случае бумажного бланка, оператор переводит информацию, содержащуюся на бланке, в формат базы данных, а в случае электронного бланка, программа приводит в соответствие информацию, содержащуюся на бланке, с информацией, необходимой для введения в базу данных; операцию записи профиля пользователя на плату SIM (3) при помощи связи (5), с возможным преобразованием профиля пользователя в формат, читаемый и индицируемый при помощи стандартного мобильного телефона. Процесс воспроизведения содержит следующие операции: операцию введения (вставки) платы с чипом в считывающее устройство платы с чипом телефона; операцию считывания информации с платы с чипом; операцию индикации указанной информации наэкране мобильного телефона; операцию обращения (консультации) к указанной выведенной на экран информации лицом, которое может быть пользователем или третьим лицом.-4 006287 В соответствии с особым видом осуществления настоящего изобретения, информация, которая содержится на плате, защищена при помощи кода, типа PIN-кода, или зашифрована таким образом, что считывание информации возможно только при использовании ключа (кода доступа или ключа шифра). Аналогичным образом, доступ к базе данных обусловлен введением кода, или же данные, которые содержатся в базе данных, зашифрованы, чтобы гарантировать безопасность данных, содержащихся в указанной базе данных. Кроме того, плата с чипом может содержать информацию, позволяющую использовать некоторые функции телефона, кроме индикации данных, а именно, средство оплаты, позволяющее осуществлять телефонную связь с номером, предварительно зарегистрированным на плате; средство связи с телефоном, чтобы обнаружить язык, на который настроен телефон, и выводить на экран информацию на этом языке. Несмотря на то, что был описан предпочтительный вариант осуществления изобретения, совершенно ясно, что он дан только в качестве примера и в него специалистами в данной области могут быть внесены изменения и дополнения, которые не выходят, однако, за рамки приведенной далее формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1.Способ управления информацией при помощи телекоммуникационного оборудования, снабженного экраном и оборудованного соединителем для подключения платы с чипом типа SIM, включающий регистрацию информации в регистре памяти стандартной платы SIM, соответствующем номеруIMSI в цифровой последовательности вывода данных, значение которого не присвоено ни оператору сети связи, ни стране, причем указанная информация не соответствует телекоммуникационной информации и зарегистрирована в регистрах, которые используют для регистрации информации, необходимой для установления сеанса связи с оператором сети связи, и обмен информацией между указанным телекоммуникационным оборудованием и указанной платойSIM в соответствии с нормализованным протоколом, включающий запрет установления сеанса связи в результате обнаружения последовательности вывода данных и загрузки в оперативную память телекоммуникационного оборудования информации, отображаемой на экране указанного телекоммуникационного оборудования, за счет указанного телекоммуникационного оборудования,причем применение инструментальных средств SIM Toolkit, предусмотренных на плате SIM, соответственно позволяет производить управление информацией. 2. Способ управления информацией по п.1, отличающийся тем, что указанная последовательность вывода данных образована значениями "001" для МСС и " 01" для MNC. 3. Способ управления информацией по одному из пп.1-2, отличающийся тем, что на плате присутствует файл ЕFAD, который имеет значение 800000. 4. Способ управления информацией при помощи телекоммуникационного оборудования по одному из пп.1-3, отличающийся тем, что он включает в себя операцию записи на средстве хранения информации и операцию считывания с указанного средства хранения информации, причем указанная операция записи включает в себя операцию заполнения бланка персональной информацией, производимую пользователем; операцию отправки указанного бланка оператору, подключенному к серверу, связанному с базой данных; операцию проверки бланка, производимую указанным оператором; операцию интеграции бланка в базу данных; операцию записи бланка на средстве хранения информации; при этом указанная операция считывания включает в себя операцию подключения указанного средства хранения информации при помощи телекоммуникационного оборудования, которое позволяет считывать и выводить на индикацию информацию, которая содержится на указанном средстве хранения информации; операцию индикации указанной информации на экране указанного телекоммуникационного оборудования; причем указанным средством хранения информации является плата с чипом типа SIM, при этом указанное телекоммуникационное оборудование содержит считывающее устройство для платы с чипом типа SIM, а указанная операция подключения представляет собой вставку указанной платы с чипом в указанное считывающее устройство. 5. Способ управления информацией при помощи телекоммуникационного оборудования по одному из пп.1-3, отличающийся тем, что указанная информация, которая не соответствует телекоммуникационной информации, образована при помощи цифровых последовательностей, выполняемых при помощи прикладных программ телекоммуникационного оборудования. 6. Способ управления информацией при помощи телекоммуникационного оборудования по одному из пп.1-3, отличающийся тем, что указанная информация, которая не соответствует телекоммуникацион-5 006287 ной информации, образована при помощи буквенно-цифровых последовательностей, воспроизводимых на экране при помощи программ телекоммуникационного оборудования. 7. Способ управления информацией при помощи телекоммуникационного оборудования по одному из пп.1-3, отличающийся тем, что указанная информация, которая не соответствует телекоммуникационной информации, образована при помощи набора, выполняемого при помощи программ телекоммуникационного оборудования. 8. Способ управления информацией по одному из пп.1-3, отличающийся тем, что указанное телекоммуникационное оборудование представляет собой мобильный телефон. 9. Способ управления информацией по одному из пп.1-3, отличающийся тем, что указанная операция записи включает в себя дополнительную операцию, проводимую после операции заполнения бланка,которая представляет собой операцию пополнения указанного бланка информацией, требующей проведение экспертизы третьим сертификатором, причем указанную операцию пополнения проводит третий сертификатор. 10. Способ управления информацией по одному из пп.1-9, отличающийся тем, что указанная операция заполнения бланка представляет собой операцию заполнения рукописного бланка, а указанная операция сертификации заключается в том, что ставят определенную печать на рукописный бланк. 11. Способ управления информацией по одному из пп.1-10, отличающийся тем, что указанная операция заполнения бланка представляет собой операцию заполнения электронного документа, а указанная операция сертификации заключается в том, что добавляют электронную подпись на электронный документ. 12. Способ управления информацией по одному из пп.1-11, отличающийся тем, что указанная операция записи включает в себя дополнительную операцию шифровки данных, содержащихся на плате с чипом. 13. Способ управления информацией по одному из пп.1-12, отличающийся тем, что данные, которые содержатся на плате с чипом, защищены при помощи кода доступа. 14. Способ управления информацией по одному из пп.1-13, отличающийся тем, что данные, которые содержатся в указанной базе данных, зашифрованы. 15. Способ управления информацией по одному из пп.1-14, отличающийся тем, что данные, которые содержатся в указанной базе данных, защищены при помощи по меньшей мере одного кода доступа. 16. Способ управления информацией по одному из пп.1-15, отличающийся тем, что указанная операция записи включает в себя дополнительную операцию загрузки библиотеки на плату с чипом, позволяющую использовать такие функции телефона, как телефонный вызов, управление языками и управление операторами. 17. Способ управления информацией по одному из пп.1-3, отличающийся тем, что указанная плата с чипом не содержит средств доступа к сети передачи данных при помощи телефона, в который она вставлена.
