Номер патента: 6643

Опубликовано: 24.02.2006

Автор: Мурьян Клаус

Скачать PDF файл.

Формула / Реферат

1. Емкость с корпусом конической круговой формы, имеющим дно и окружающую боковую стенку, зеркально симметричным относительно центральной продольной и центральной поперечной плоскостей, проходящих через противолежащие друг другу вершины, и расширяющимся к верхнему отверстию, отличающаяся тем, что боковая стенка описана тремя дугами окружности, а именно по одной дуге окружности в вершинах и одной дугой окружности между ними, которая непрерывно с равной кривизной (плавно) переходит в дуги окружности в вершинах.

2. Емкость по п.1, отличающаяся тем, что между расстоянием 1, составляющим расстояние между вершинами, лежащими на продольной оси, и расстоянием b, составляющим расстояние между вершинами, лежащими на поперечной оси (произвольно продольная больше, чем поперечная), существует отношение 1/b, равное 1,5+0,2, преимущественно 1,5+0,15.

3. Емкость по п.1 или 2, отличающаяся тем, что радиус Rs дуги окружности, проходящей через вершину на продольной оси (произвольно продольная больше, чем поперечная), больше, чем радиус RL дуги окружности, проходящей через вершину на поперечной оси.

4. Емкость по п.3, отличающаяся тем, что между радиусом Rs дуги окружности, проходящей через вершину на продольной оси, и радиусом RL дуги окружности проходящей через вершину на поперечной оси, существует отношение Rs/Rl, равное 1,25+0,1, преимущественно 1,25+0,05.

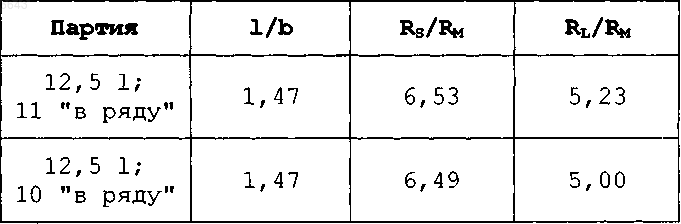

5. Емкость по одному из пп.1-4, отличающаяся тем, что имеют место следующие константы отношений между размерами на внутренней стороне дна, при этом RM представляет собой радиус дуги окружности перехода между дугами окружностей в вершинах

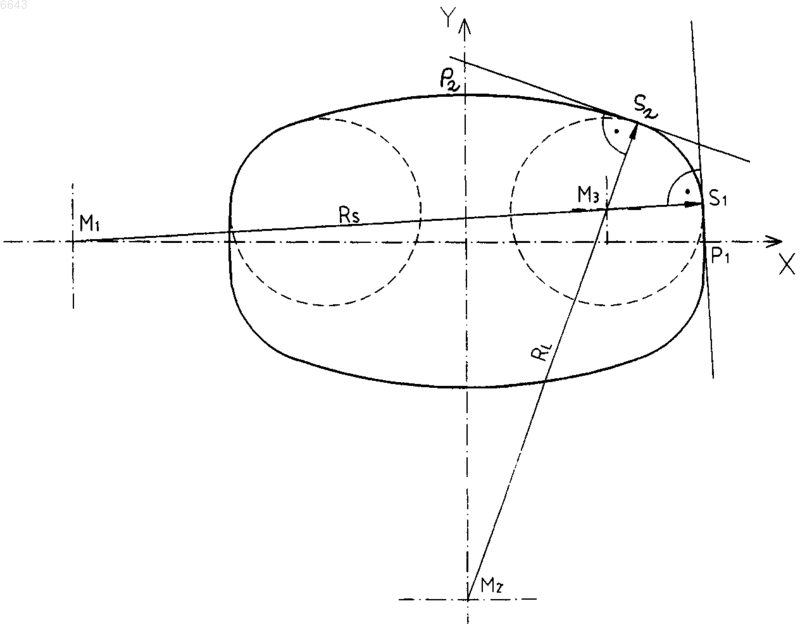

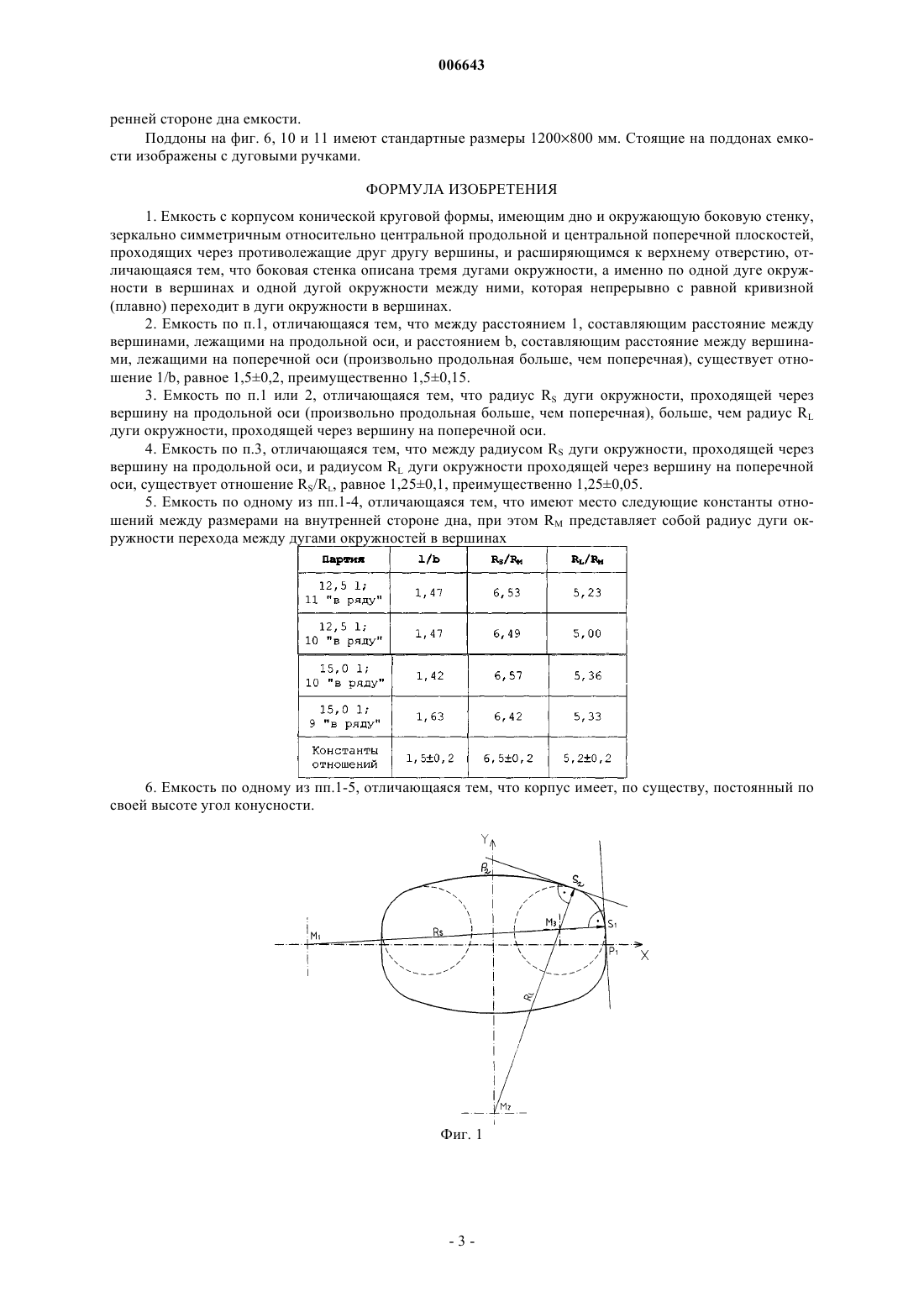

Рисунок 1

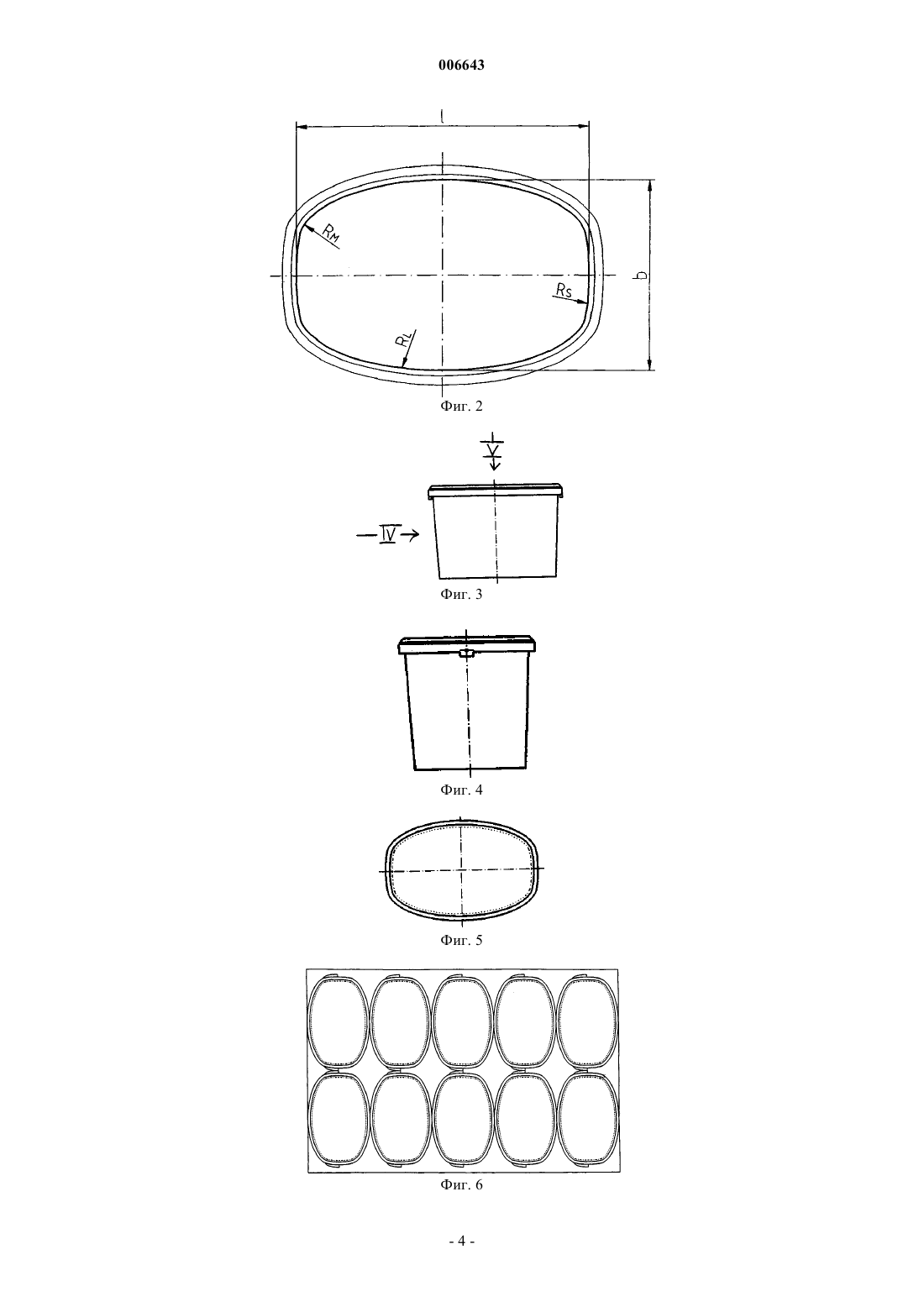

Рисунок 2

6. Емкость по одному из пп.1-5, отличающаяся тем, что корпус имеет, по существу, постоянный по своей высоте угол конусности.

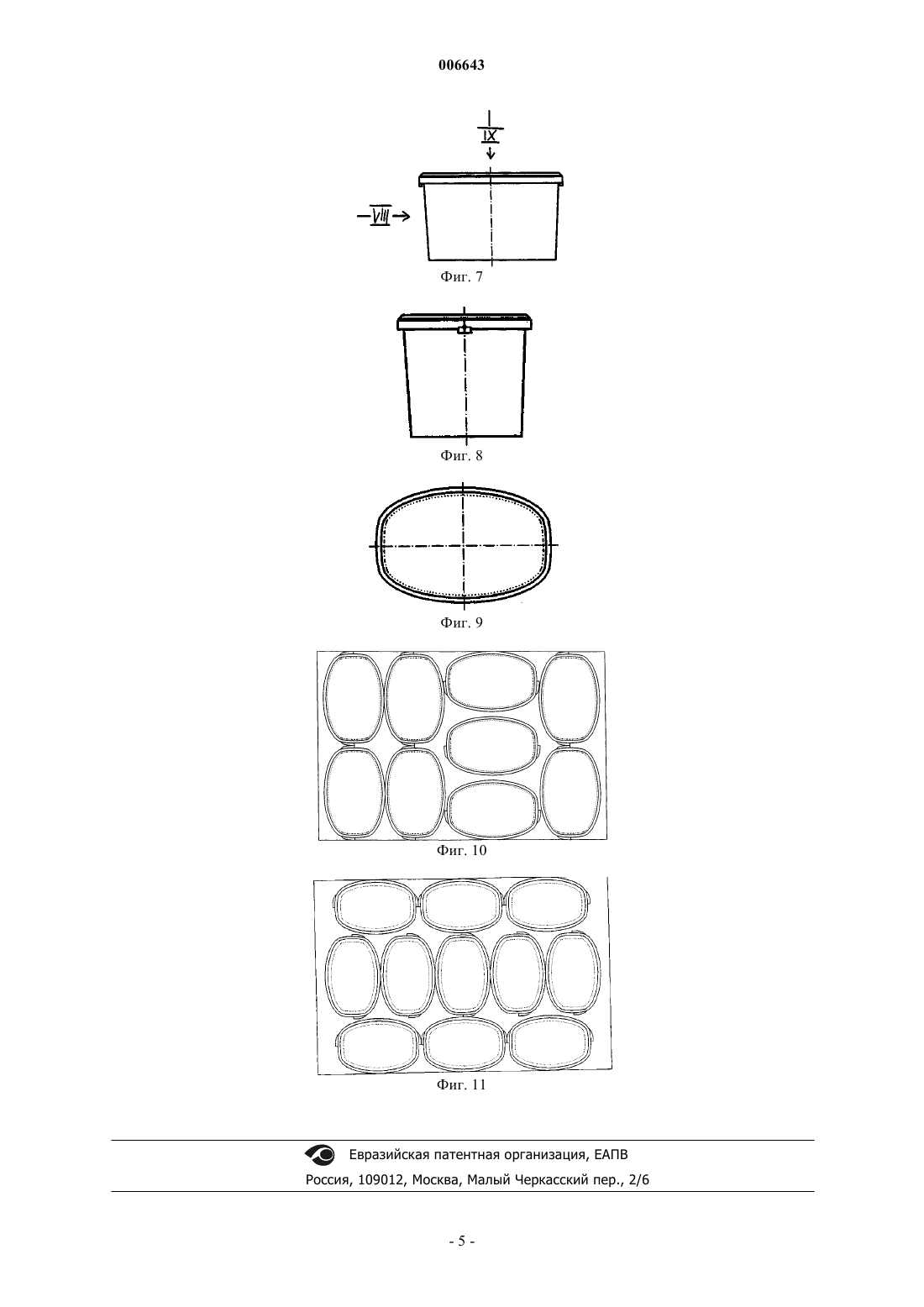

Рисунок 3



Текст

Смотреть все

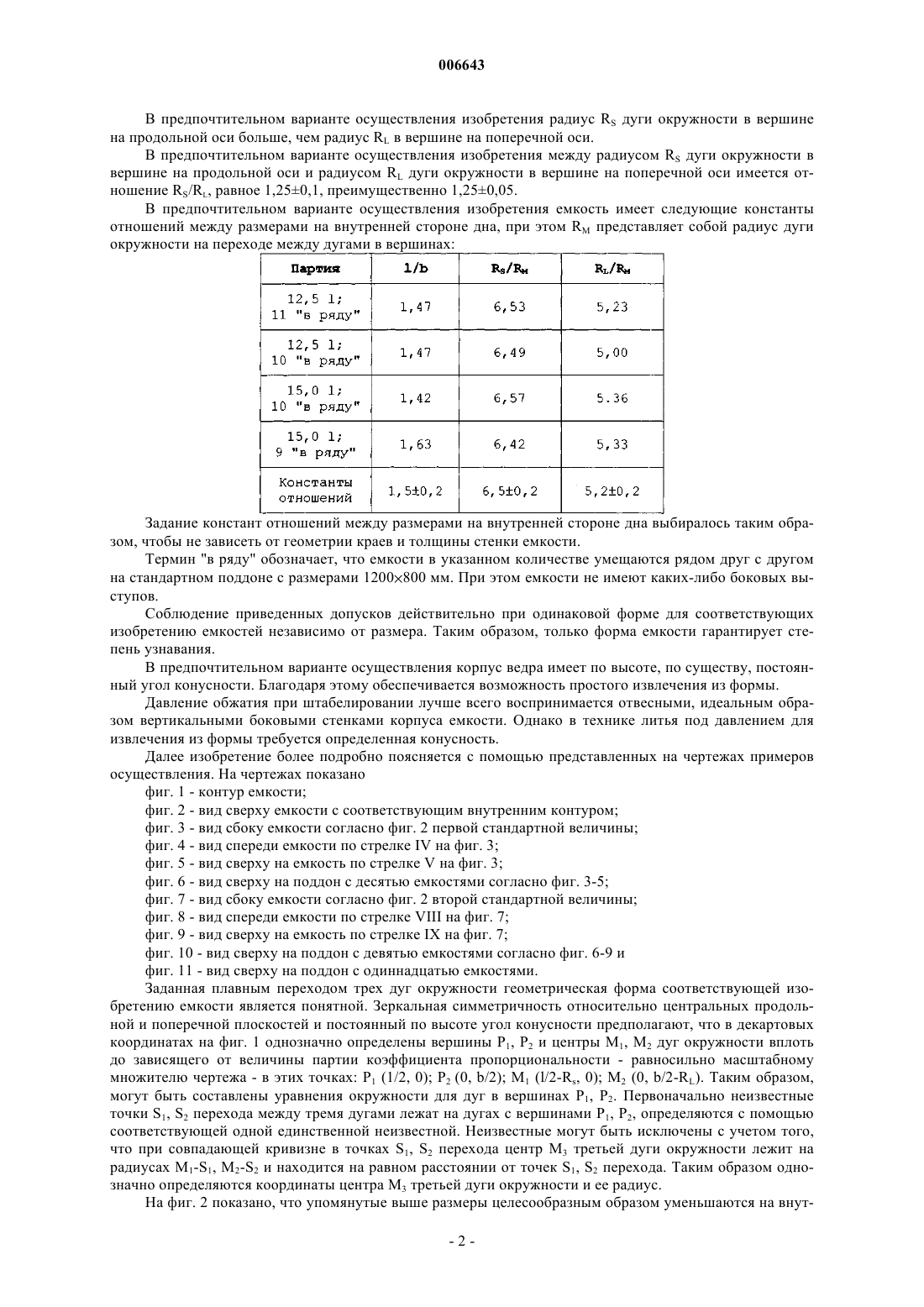

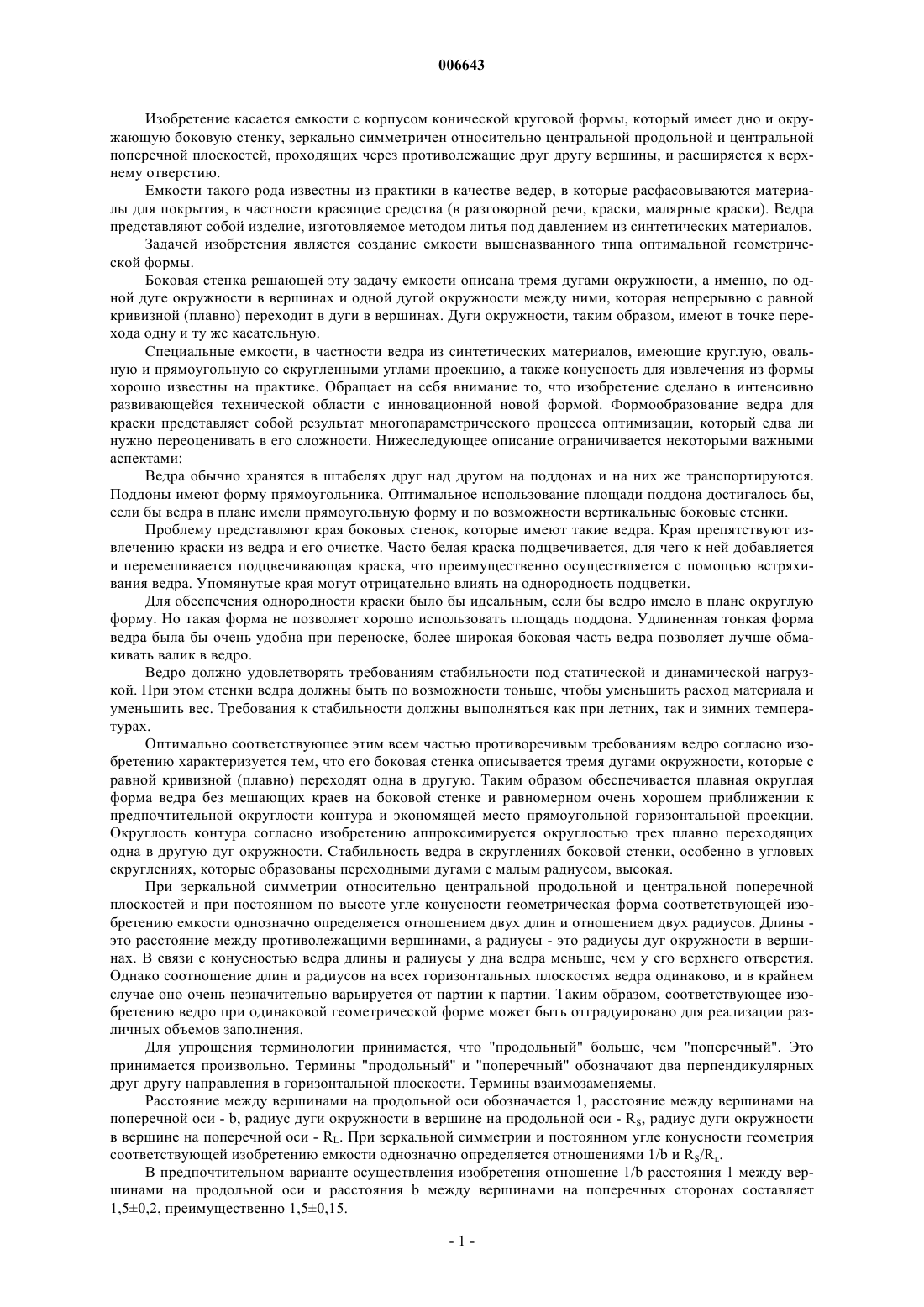

006643 Изобретение касается емкости с корпусом конической круговой формы, который имеет дно и окружающую боковую стенку, зеркально симметричен относительно центральной продольной и центральной поперечной плоскостей, проходящих через противолежащие друг другу вершины, и расширяется к верхнему отверстию. Емкости такого рода известны из практики в качестве ведер, в которые расфасовываются материалы для покрытия, в частности красящие средства (в разговорной речи, краски, малярные краски). Ведра представляют собой изделие, изготовляемое методом литья под давлением из синтетических материалов. Задачей изобретения является создание емкости вышеназванного типа оптимальной геометрической формы. Боковая стенка решающей эту задачу емкости описана тремя дугами окружности, а именно, по одной дуге окружности в вершинах и одной дугой окружности между ними, которая непрерывно с равной кривизной (плавно) переходит в дуги в вершинах. Дуги окружности, таким образом, имеют в точке перехода одну и ту же касательную. Специальные емкости, в частности ведра из синтетических материалов, имеющие круглую, овальную и прямоугольную со скругленными углами проекцию, а также конусность для извлечения из формы хорошо известны на практике. Обращает на себя внимание то, что изобретение сделано в интенсивно развивающейся технической области с инновационной новой формой. Формообразование ведра для краски представляет собой результат многопараметрического процесса оптимизации, который едва ли нужно переоценивать в его сложности. Нижеследующее описание ограничивается некоторыми важными аспектами: Ведра обычно хранятся в штабелях друг над другом на поддонах и на них же транспортируются. Поддоны имеют форму прямоугольника. Оптимальное использование площади поддона достигалось бы,если бы ведра в плане имели прямоугольную форму и по возможности вертикальные боковые стенки. Проблему представляют края боковых стенок, которые имеют такие ведра. Края препятствуют извлечению краски из ведра и его очистке. Часто белая краска подцвечивается, для чего к ней добавляется и перемешивается подцвечивающая краска, что преимущественно осуществляется с помощью встряхивания ведра. Упомянутые края могут отрицательно влиять на однородность подцветки. Для обеспечения однородности краски было бы идеальным, если бы ведро имело в плане округлую форму. Но такая форма не позволяет хорошо использовать площадь поддона. Удлиненная тонкая форма ведра была бы очень удобна при переноске, более широкая боковая часть ведра позволяет лучше обмакивать валик в ведро. Ведро должно удовлетворять требованиям стабильности под статической и динамической нагрузкой. При этом стенки ведра должны быть по возможности тоньше, чтобы уменьшить расход материала и уменьшить вес. Требования к стабильности должны выполняться как при летних, так и зимних температурах. Оптимально соответствующее этим всем частью противоречивым требованиям ведро согласно изобретению характеризуется тем, что его боковая стенка описывается тремя дугами окружности, которые с равной кривизной (плавно) переходят одна в другую. Таким образом обеспечивается плавная округлая форма ведра без мешающих краев на боковой стенке и равномерном очень хорошем приближении к предпочтительной округлости контура и экономящей место прямоугольной горизонтальной проекции. Округлость контура согласно изобретению аппроксимируется округлостью трех плавно переходящих одна в другую дуг окружности. Стабильность ведра в скруглениях боковой стенки, особенно в угловых скруглениях, которые образованы переходными дугами с малым радиусом, высокая. При зеркальной симметрии относительно центральной продольной и центральной поперечной плоскостей и при постоянном по высоте угле конусности геометрическая форма соответствующей изобретению емкости однозначно определяется отношением двух длин и отношением двух радиусов. Длины это расстояние между противолежащими вершинами, а радиусы - это радиусы дуг окружности в вершинах. В связи с конусностью ведра длины и радиусы у дна ведра меньше, чем у его верхнего отверстия. Однако соотношение длин и радиусов на всех горизонтальных плоскостях ведра одинаково, и в крайнем случае оно очень незначительно варьируется от партии к партии. Таким образом, соответствующее изобретению ведро при одинаковой геометрической форме может быть отградуировано для реализации различных объемов заполнения. Для упрощения терминологии принимается, что "продольный" больше, чем "поперечный". Это принимается произвольно. Термины "продольный" и "поперечный" обозначают два перпендикулярных друг другу направления в горизонтальной плоскости. Термины взаимозаменяемы. Расстояние между вершинами на продольной оси обозначается 1, расстояние между вершинами на поперечной оси - b, радиус дуги окружности в вершине на продольной оси - RS, радиус дуги окружности в вершине на поперечной оси - RL. При зеркальной симметрии и постоянном угле конусности геометрия соответствующей изобретению емкости однозначно определяется отношениями 1/b и RS/RL. В предпочтительном варианте осуществления изобретения отношение 1/b расстояния 1 между вершинами на продольной оси и расстояния b между вершинами на поперечных сторонах составляет 1,50,2, преимущественно 1,50,15.-1 006643 В предпочтительном варианте осуществления изобретения радиус RS дуги окружности в вершине на продольной оси больше, чем радиус RL в вершине на поперечной оси. В предпочтительном варианте осуществления изобретения между радиусом RS дуги окружности в вершине на продольной оси и радиусом RL дуги окружности в вершине на поперечной оси имеется отношение RS/RL, равное 1,250,1, преимущественно 1,250,05. В предпочтительном варианте осуществления изобретения емкость имеет следующие константы отношений между размерами на внутренней стороне дна, при этом RM представляет собой радиус дуги окружности на переходе между дугами в вершинах: Задание констант отношений между размерами на внутренней стороне дна выбиралось таким образом, чтобы не зависеть от геометрии краев и толщины стенки емкости. Термин "в ряду" обозначает, что емкости в указанном количестве умещаются рядом друг с другом на стандартном поддоне с размерами 1200800 мм. При этом емкости не имеют каких-либо боковых выступов. Соблюдение приведенных допусков действительно при одинаковой форме для соответствующих изобретению емкостей независимо от размера. Таким образом, только форма емкости гарантирует степень узнавания. В предпочтительном варианте осуществления корпус ведра имеет по высоте, по существу, постоянный угол конусности. Благодаря этому обеспечивается возможность простого извлечения из формы. Давление обжатия при штабелировании лучше всего воспринимается отвесными, идеальным образом вертикальными боковыми стенками корпуса емкости. Однако в технике литья под давлением для извлечения из формы требуется определенная конусность. Далее изобретение более подробно поясняется с помощью представленных на чертежах примеров осуществления. На чертежах показано фиг. 1 - контур емкости; фиг. 2 - вид сверху емкости с соответствующим внутренним контуром; фиг. 3 - вид сбоку емкости согласно фиг. 2 первой стандартной величины; фиг. 4 - вид спереди емкости по стрелке IV на фиг. 3; фиг. 5 - вид сверху на емкость по стрелке V на фиг. 3; фиг. 6 - вид сверху на поддон с десятью емкостями согласно фиг. 3-5; фиг. 7 - вид сбоку емкости согласно фиг. 2 второй стандартной величины; фиг. 8 - вид спереди емкости по стрелке VIII на фиг. 7; фиг. 9 - вид сверху на емкость по стрелке IX на фиг. 7; фиг. 10 - вид сверху на поддон с девятью емкостями согласно фиг. 6-9 и фиг. 11 - вид сверху на поддон с одиннадцатью емкостями. Заданная плавным переходом трех дуг окружности геометрическая форма соответствующей изобретению емкости является понятной. Зеркальная симметричность относительно центральных продольной и поперечной плоскостей и постоянный по высоте угол конусности предполагают, что в декартовых координатах на фиг. 1 однозначно определены вершины P1, Р 2 и центры M1, M2 дуг окружности вплоть до зависящего от величины партии коэффициента пропорциональности - равносильно масштабному множителю чертежа - в этих точках: P1 (1/2, 0); Р 2 (0, b/2); M1 (l/2-Rs, 0); М 2 (0, b/2-RL). Таким образом,могут быть составлены уравнения окружности для дуг в вершинах P1, P2. Первоначально неизвестные точки S1, S2 перехода между тремя дугами лежат на дугах с вершинами P1, P2, определяются с помощью соответствующей одной единственной неизвестной. Неизвестные могут быть исключены с учетом того,что при совпадающей кривизне в точках S1, S2 перехода центр М 3 третьей дуги окружности лежит на радиусах M1-S1, M2-S2 и находится на равном расстоянии от точек S1, S2 перехода. Таким образом однозначно определяются координаты центра М 3 третьей дуги окружности и ее радиус. На фиг. 2 показано, что упомянутые выше размеры целесообразным образом уменьшаются на внут-2 006643 ренней стороне дна емкости. Поддоны на фиг. 6, 10 и 11 имеют стандартные размеры 1200800 мм. Стоящие на поддонах емкости изображены с дуговыми ручками. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Емкость с корпусом конической круговой формы, имеющим дно и окружающую боковую стенку,зеркально симметричным относительно центральной продольной и центральной поперечной плоскостей,проходящих через противолежащие друг другу вершины, и расширяющимся к верхнему отверстию, отличающаяся тем, что боковая стенка описана тремя дугами окружности, а именно по одной дуге окружности в вершинах и одной дугой окружности между ними, которая непрерывно с равной кривизной(плавно) переходит в дуги окружности в вершинах. 2. Емкость по п.1, отличающаяся тем, что между расстоянием 1, составляющим расстояние между вершинами, лежащими на продольной оси, и расстоянием b, составляющим расстояние между вершинами, лежащими на поперечной оси (произвольно продольная больше, чем поперечная), существует отношение 1/b, равное 1,50,2, преимущественно 1,50,15. 3. Емкость по п.1 или 2, отличающаяся тем, что радиус RS дуги окружности, проходящей через вершину на продольной оси (произвольно продольная больше, чем поперечная), больше, чем радиус RL дуги окружности, проходящей через вершину на поперечной оси. 4. Емкость по п.3, отличающаяся тем, что между радиусом RS дуги окружности, проходящей через вершину на продольной оси, и радиусом RL дуги окружности проходящей через вершину на поперечной оси, существует отношение RS/RL, равное 1,250,1, преимущественно 1,250,05. 5. Емкость по одному из пп.1-4, отличающаяся тем, что имеют место следующие константы отношений между размерами на внутренней стороне дна, при этом RM представляет собой радиус дуги окружности перехода между дугами окружностей в вершинах 6. Емкость по одному из пп.1-5, отличающаяся тем, что корпус имеет, по существу, постоянный по своей высоте угол конусности.

МПК / Метки

МПК: B44D 3/12, B65D 1/22

Метки: ёмкость
