Ёмкость

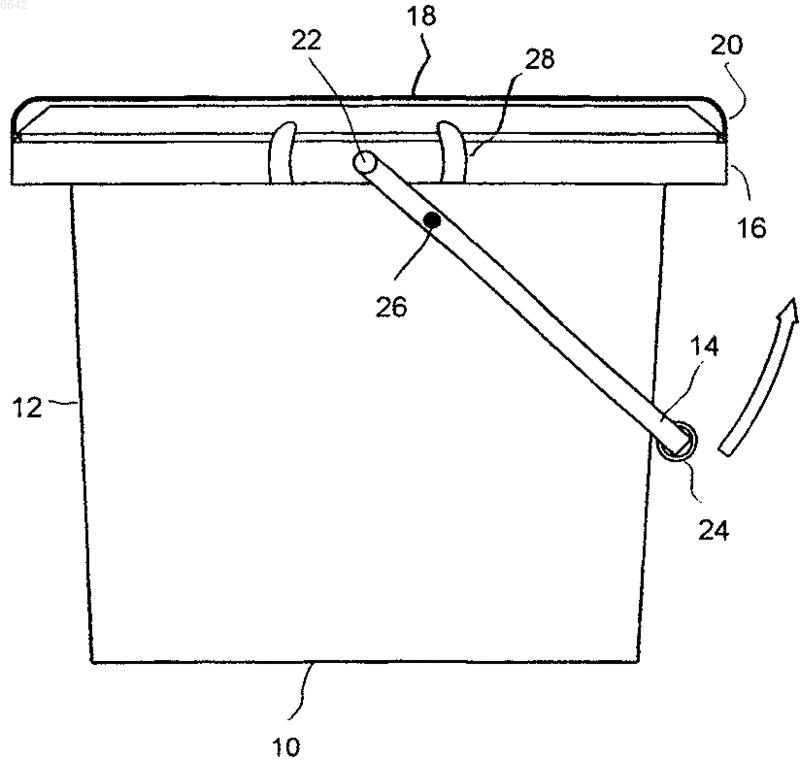

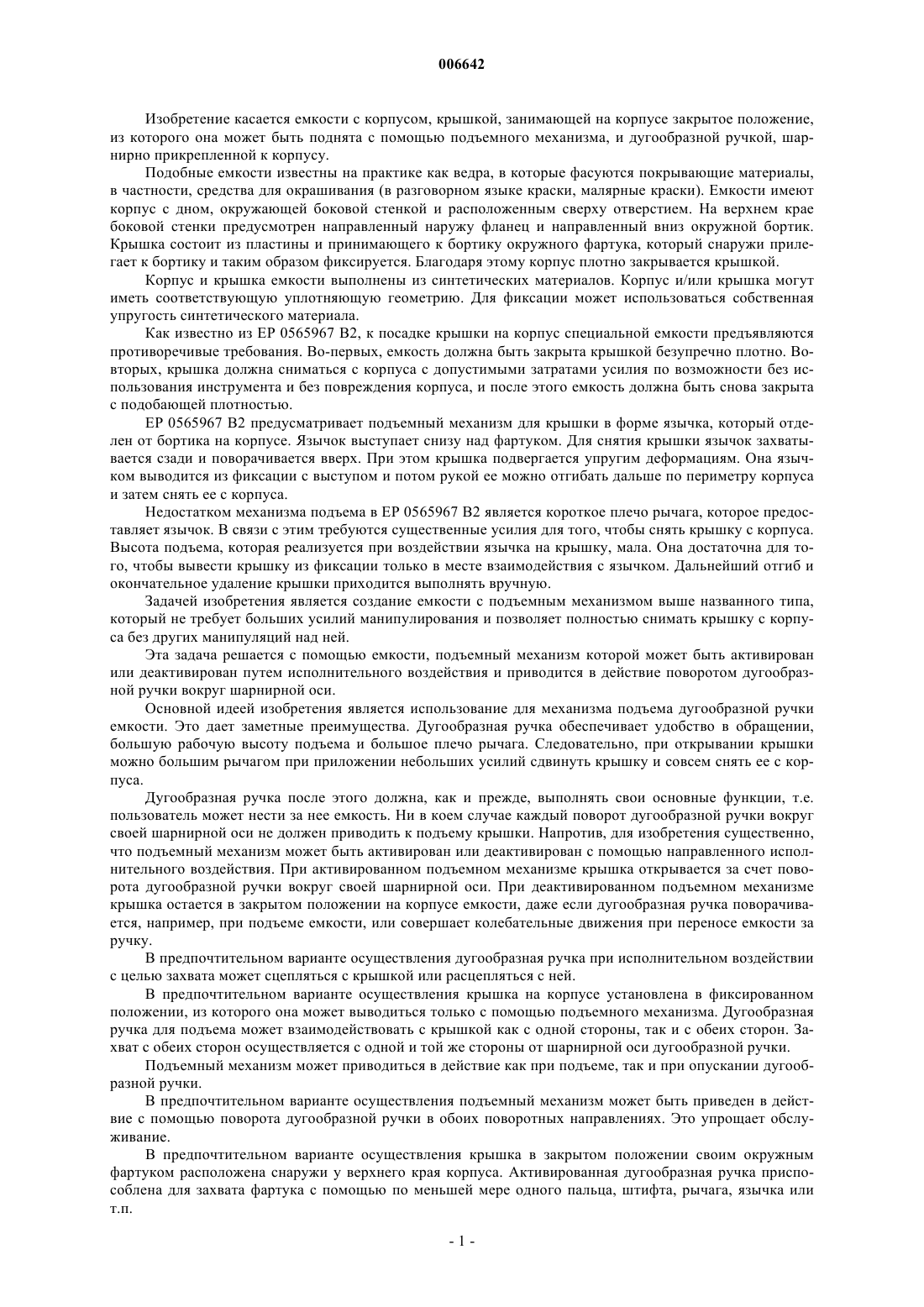

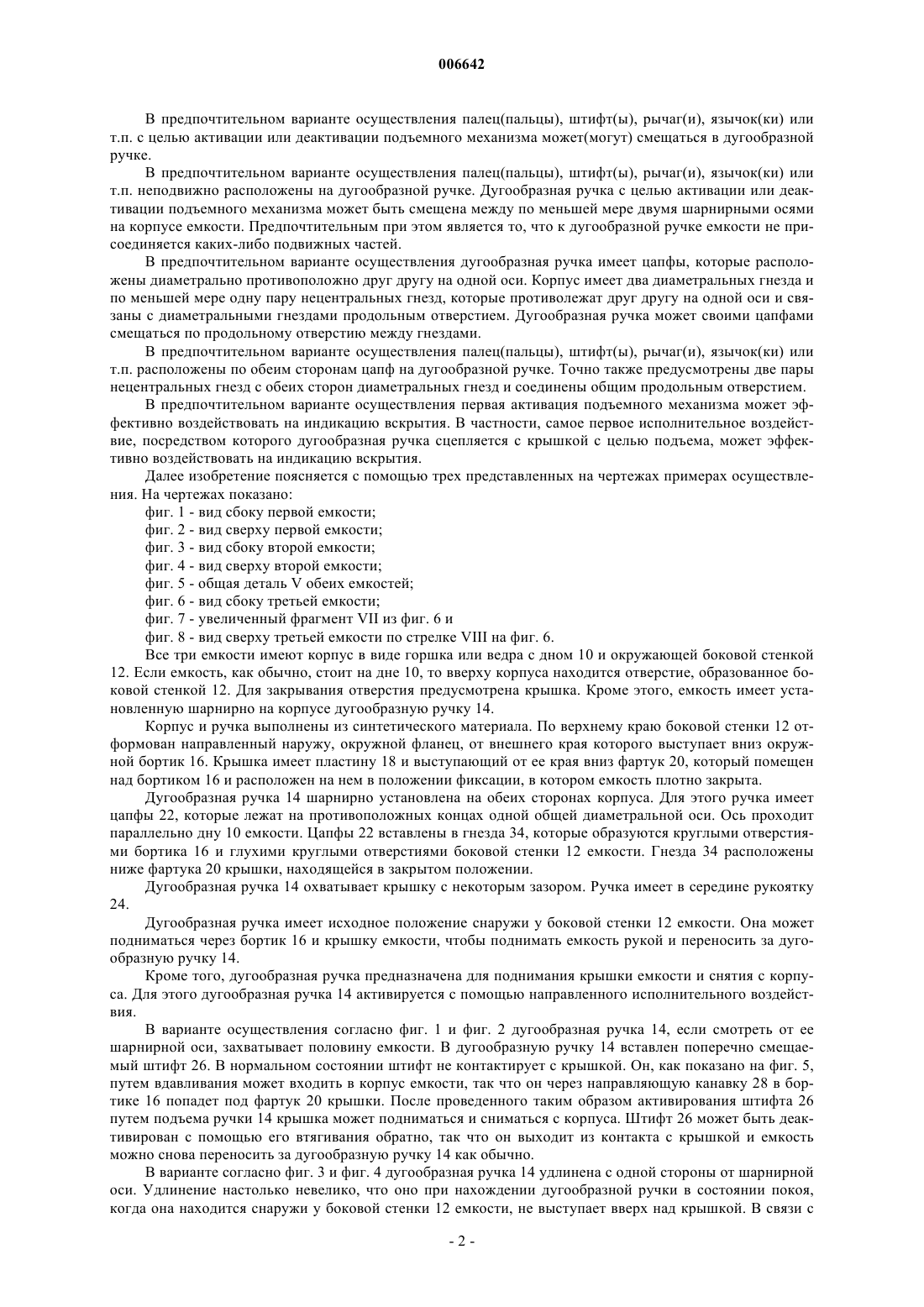

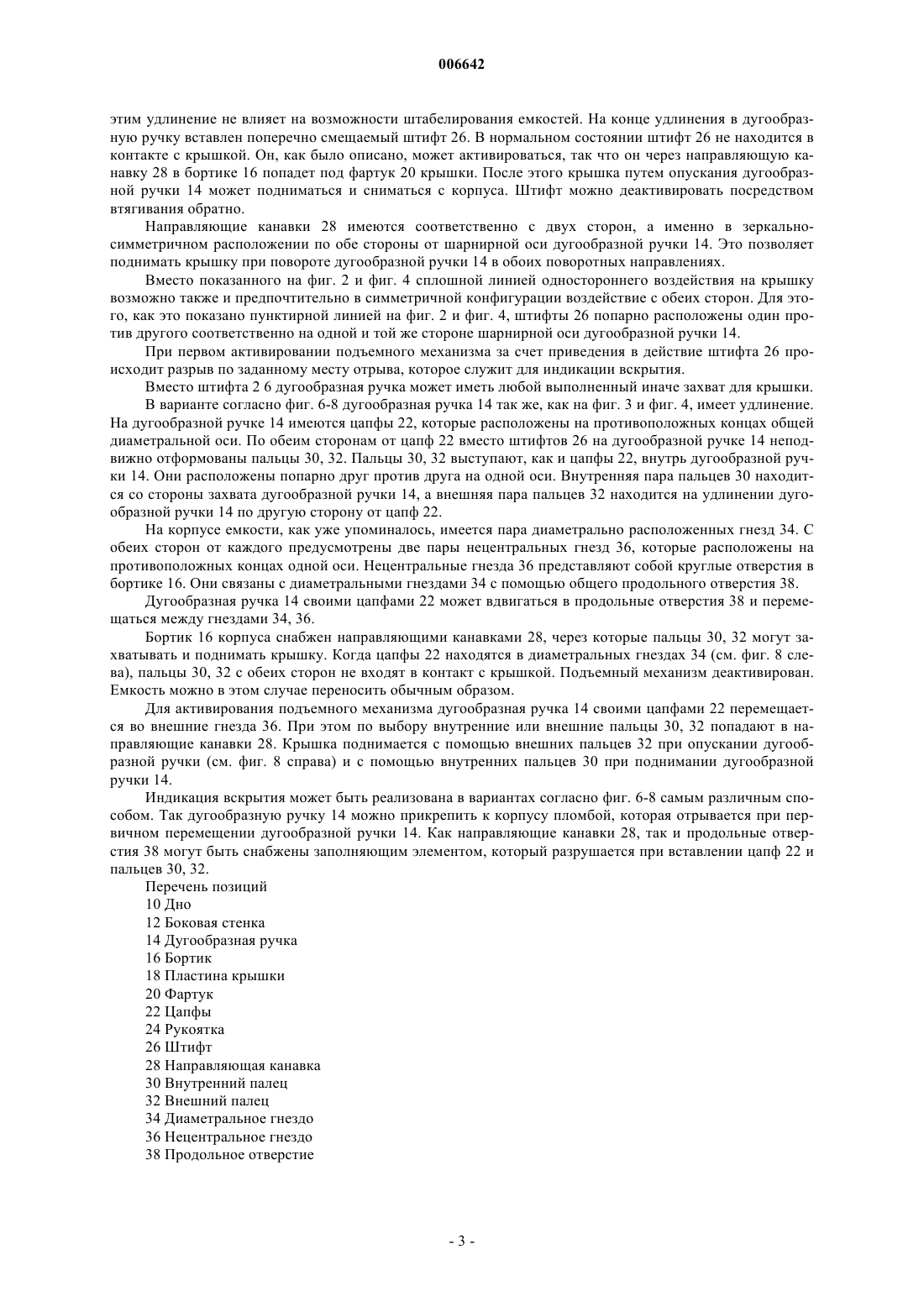

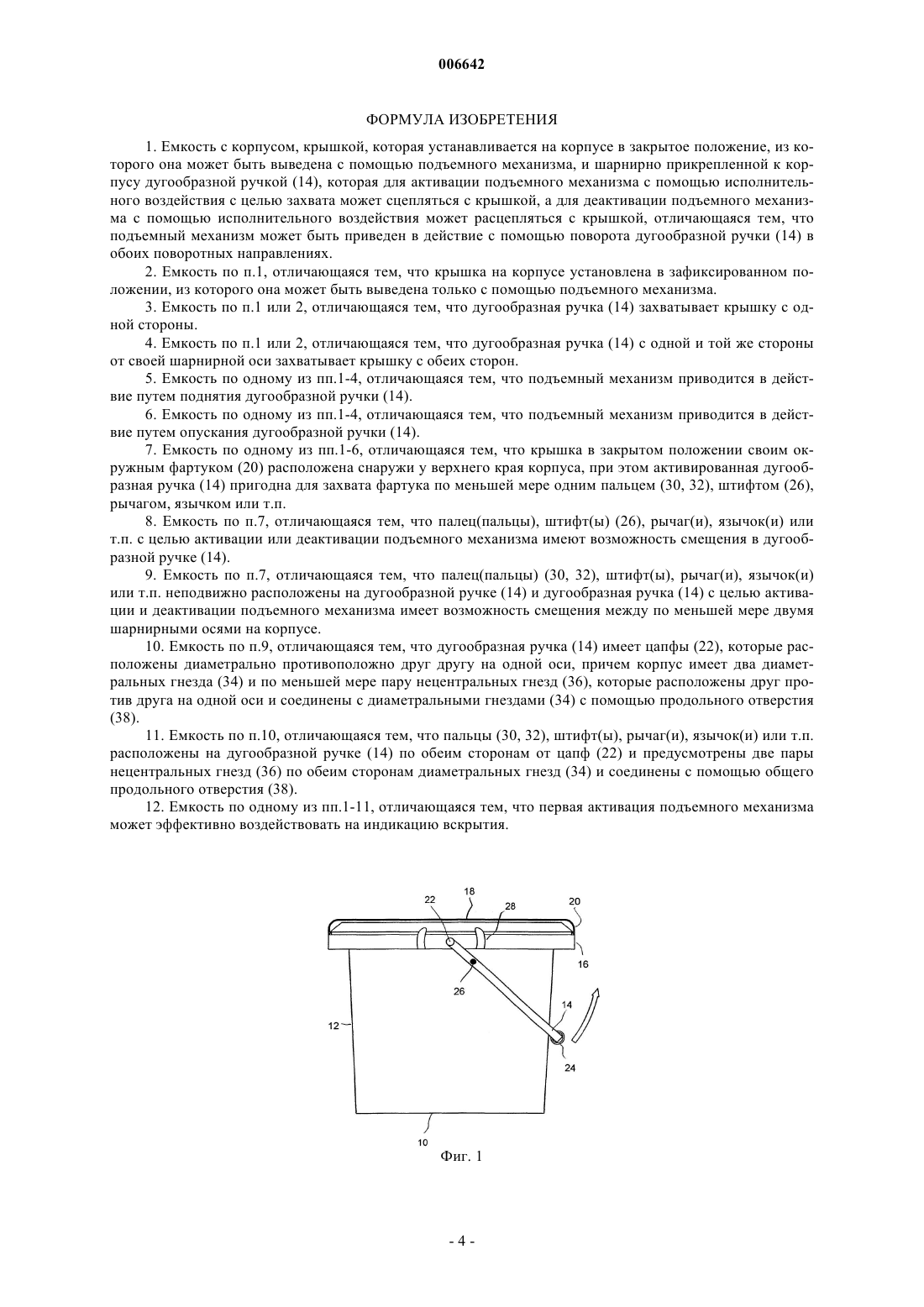

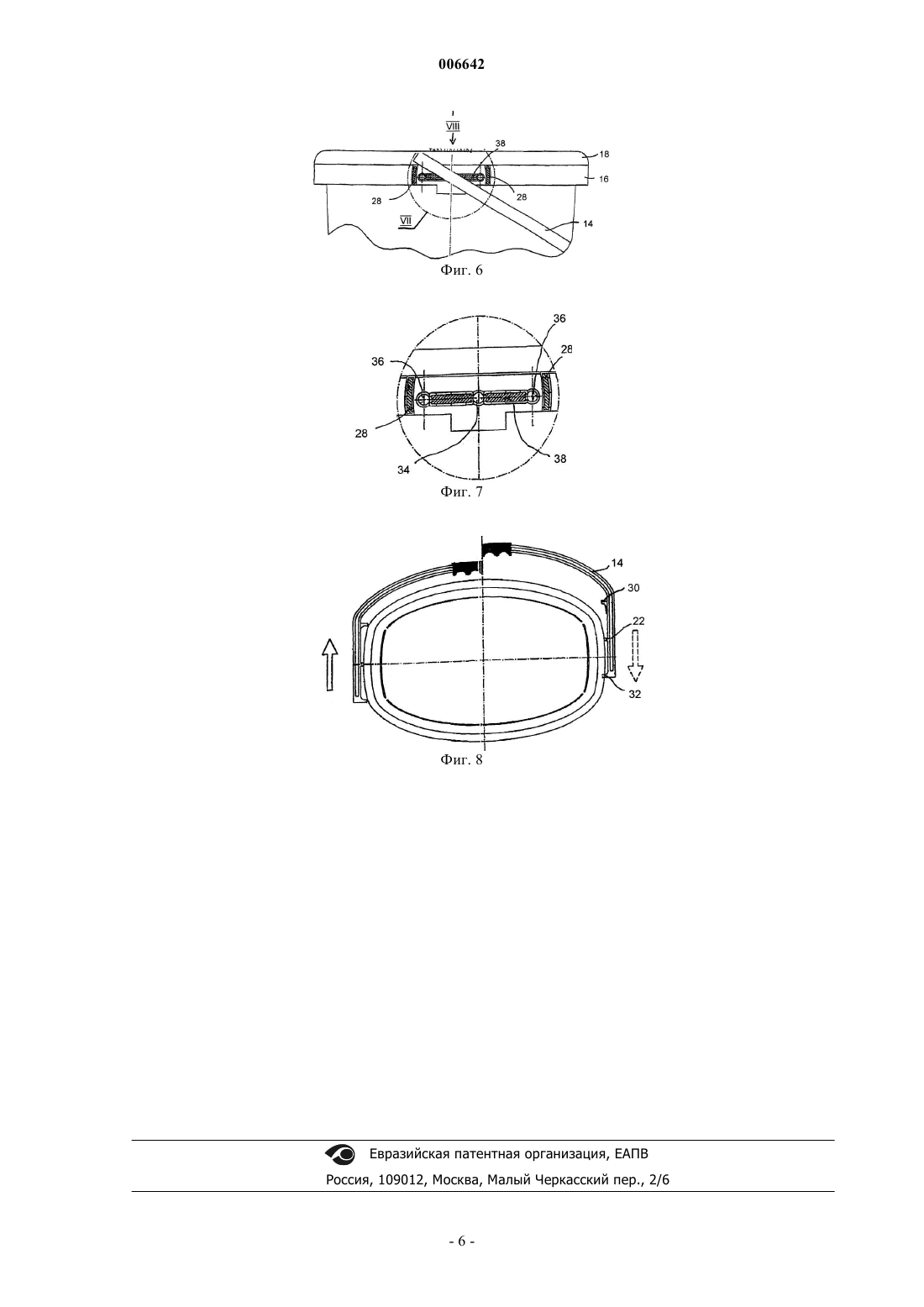

006642 Изобретение касается емкости с корпусом, крышкой, занимающей на корпусе закрытое положение,из которого она может быть поднята с помощью подъемного механизма, и дугообразной ручкой, шарнирно прикрепленной к корпусу. Подобные емкости известны на практике как ведра, в которые фасуются покрывающие материалы,в частности, средства для окрашивания (в разговорном языке краски, малярные краски). Емкости имеют корпус с дном, окружающей боковой стенкой и расположенным сверху отверстием. На верхнем крае боковой стенки предусмотрен направленный наружу фланец и направленный вниз окружной бортик. Крышка состоит из пластины и принимающего к бортику окружного фартука, который снаружи прилегает к бортику и таким образом фиксируется. Благодаря этому корпус плотно закрывается крышкой. Корпус и крышка емкости выполнены из синтетических материалов. Корпус и/или крышка могут иметь соответствующую уплотняющую геометрию. Для фиксации может использоваться собственная упругость синтетического материала. Как известно из ЕР 0565967 В 2, к посадке крышки на корпус специальной емкости предъявляются противоречивые требования. Во-первых, емкость должна быть закрыта крышкой безупречно плотно. Вовторых, крышка должна сниматься с корпуса с допустимыми затратами усилия по возможности без использования инструмента и без повреждения корпуса, и после этого емкость должна быть снова закрыта с подобающей плотностью. ЕР 0565967 В 2 предусматривает подъемный механизм для крышки в форме язычка, который отделен от бортика на корпусе. Язычок выступает снизу над фартуком. Для снятия крышки язычок захватывается сзади и поворачивается вверх. При этом крышка подвергается упругим деформациям. Она язычком выводится из фиксации с выступом и потом рукой ее можно отгибать дальше по периметру корпуса и затем снять ее с корпуса. Недостатком механизма подъема в ЕР 0565967 В 2 является короткое плечо рычага, которое предоставляет язычок. В связи с этим требуются существенные усилия для того, чтобы снять крышку с корпуса. Высота подъема, которая реализуется при воздействии язычка на крышку, мала. Она достаточна для того, чтобы вывести крышку из фиксации только в месте взаимодействия с язычком. Дальнейший отгиб и окончательное удаление крышки приходится выполнять вручную. Задачей изобретения является создание емкости с подъемным механизмом выше названного типа,который не требует больших усилий манипулирования и позволяет полностью снимать крышку с корпуса без других манипуляций над ней. Эта задача решается с помощью емкости, подъемный механизм которой может быть активирован или деактивирован путем исполнительного воздействия и приводится в действие поворотом дугообразной ручки вокруг шарнирной оси. Основной идеей изобретения является использование для механизма подъема дугообразной ручки емкости. Это дает заметные преимущества. Дугообразная ручка обеспечивает удобство в обращении,большую рабочую высоту подъема и большое плечо рычага. Следовательно, при открывании крышки можно большим рычагом при приложении небольших усилий сдвинуть крышку и совсем снять ее с корпуса. Дугообразная ручка после этого должна, как и прежде, выполнять свои основные функции, т.е. пользователь может нести за нее емкость. Ни в коем случае каждый поворот дугообразной ручки вокруг своей шарнирной оси не должен приводить к подъему крышки. Напротив, для изобретения существенно,что подъемный механизм может быть активирован или деактивирован с помощью направленного исполнительного воздействия. При активированном подъемном механизме крышка открывается за счет поворота дугообразной ручки вокруг своей шарнирной оси. При деактивированном подъемном механизме крышка остается в закрытом положении на корпусе емкости, даже если дугообразная ручка поворачивается, например, при подъеме емкости, или совершает колебательные движения при переносе емкости за ручку. В предпочтительном варианте осуществления дугообразная ручка при исполнительном воздействии с целью захвата может сцепляться с крышкой или расцепляться с ней. В предпочтительном варианте осуществления крышка на корпусе установлена в фиксированном положении, из которого она может выводиться только с помощью подъемного механизма. Дугообразная ручка для подъема может взаимодействовать с крышкой как с одной стороны, так и с обеих сторон. Захват с обеих сторон осуществляется с одной и той же стороны от шарнирной оси дугообразной ручки. Подъемный механизм может приводиться в действие как приподъеме, так и при опускании дугообразной ручки. В предпочтительном варианте осуществления подъемный механизм может быть приведен в действие с помощью поворота дугообразной ручки в обоих поворотных направлениях. Это упрощает обслуживание. В предпочтительном варианте осуществления крышка в закрытом положении своим окружным фартуком расположена снаружи у верхнего края корпуса. Активированная дугообразная ручка приспособлена для захвата фартука с помощью по меньшей мере одного пальца, штифта, рычага, язычка или т.п.-1 006642 В предпочтительном варианте осуществления палец(пальцы), штифт(ы), рычаг(и), язычок(ки) или т.п. с целью активации или деактивации подъемного механизма может(могут) смещаться в дугообразной ручке. В предпочтительном варианте осуществления палец(пальцы), штифт(ы), рычаг(и), язычок(ки) или т.п. неподвижно расположены на дугообразной ручке. Дугообразная ручка с целью активации или деактивации подъемного механизма может быть смещена между по меньшей мере двумя шарнирными осями на корпусе емкости. Предпочтительным при этом является то, что к дугообразной ручке емкости не присоединяется каких-либо подвижных частей. В предпочтительном варианте осуществления дугообразная ручка имеет цапфы, которые расположены диаметрально противоположно друг другу на одной оси. Корпус имеет два диаметральных гнезда и по меньшей мере одну пару нецентральных гнезд, которые противолежат друг другу на одной оси и связаны с диаметральными гнездами продольным отверстием. Дугообразная ручка может своими цапфами смещаться по продольному отверстию между гнездами. В предпочтительном варианте осуществления палец(пальцы), штифт(ы), рычаг(и), язычок(ки) или т.п. расположены по обеим сторонам цапф на дугообразной ручке. Точно также предусмотрены две пары нецентральных гнезд с обеих сторон диаметральных гнезд и соединены общим продольным отверстием. В предпочтительном варианте осуществления первая активация подъемного механизма может эффективно воздействовать на индикацию вскрытия. В частности, самое первое исполнительное воздействие, посредством которого дугообразная ручка сцепляется с крышкой с целью подъема, может эффективно воздействовать на индикацию вскрытия. Далее изобретение поясняется с помощью трех представленных на чертежах примерах осуществления. На чертежах показано: фиг. 1 - вид сбоку первой емкости; фиг. 2 - вид сверху первой емкости; фиг. 3 - вид сбоку второй емкости; фиг. 4 - вид сверху второй емкости; фиг. 5 - общая деталь V обеих емкостей; фиг. 6 - вид сбоку третьей емкости; фиг. 7 - увеличенный фрагмент VII из фиг. 6 и фиг. 8 - вид сверху третьей емкости по стрелке VIII на фиг. 6. Все три емкости имеют корпус в виде горшка или ведра с дном 10 и окружающей боковой стенкой 12. Если емкость, как обычно, стоит на дне 10, то вверху корпуса находится отверстие, образованное боковой стенкой 12. Для закрывания отверстия предусмотрена крышка. Кроме этого, емкость имеет установленную шарнирно на корпусе дугообразную ручку 14. Корпус и ручка выполнены из синтетического материала. По верхнему краю боковой стенки 12 отформован направленный наружу, окружной фланец, от внешнего края которого выступает вниз окружной бортик 16. Крышка имеет пластину 18 и выступающий от ее края вниз фартук 20, который помещен над бортиком 16 и расположен на нем в положении фиксации, в котором емкость плотно закрыта. Дугообразная ручка 14 шарнирно установлена на обеих сторонах корпуса. Для этого ручка имеет цапфы 22, которые лежат на противоположных концах одной общей диаметральной оси. Ось проходит параллельно дну 10 емкости. Цапфы 22 вставлены в гнезда 34, которые образуются круглыми отверстиями бортика 16 и глухими круглыми отверстиями боковой стенки 12 емкости. Гнезда 34 расположены ниже фартука 20 крышки, находящейся в закрытом положении. Дугообразная ручка 14 охватывает крышку с некоторым зазором. Ручка имеет в середине рукоятку 24. Дугообразная ручка имеет исходное положение снаружи у боковой стенки 12 емкости. Она может подниматься через бортик 16 и крышку емкости, чтобы поднимать емкость рукой и переносить за дугообразную ручку 14. Кроме того, дугообразная ручка предназначена для поднимания крышки емкости и снятия с корпуса. Для этого дугообразная ручка 14 активируется с помощью направленного исполнительного воздействия. В варианте осуществления согласно фиг. 1 и фиг. 2 дугообразная ручка 14, если смотреть от ее шарнирной оси, захватывает половину емкости. В дугообразную ручку 14 вставлен поперечно смещаемый штифт 26. В нормальном состоянии штифт не контактирует с крышкой. Он, как показано на фиг. 5,путем вдавливания может входить в корпус емкости, так что он через направляющую канавку 28 в бортике 16 попадет под фартук 20 крышки. После проведенного таким образом активирования штифта 26 путем подъема ручки 14 крышка может подниматься и сниматься с корпуса. Штифт 26 может быть деактивирован с помощью его втягивания обратно, так что он выходит из контакта с крышкой и емкость можно снова переносить за дугообразную ручку 14 как обычно. В варианте согласно фиг. 3 и фиг. 4 дугообразная ручка 14 удлинена с одной стороны от шарнирной оси. Удлинение настолько невелико, что оно при нахождении дугообразной ручки в состоянии покоя,когда она находится снаружи у боковой стенки 12 емкости, не выступает вверх над крышкой. В связи с-2 006642 этим удлинение не влияет на возможности штабелирования емкостей. На конце удлинения в дугообразную ручку вставлен поперечно смещаемый штифт 26. В нормальном состоянии штифт 26 не находится в контакте с крышкой. Он, как было описано, может активироваться, так что он через направляющую канавку 28 в бортике 16 попадет под фартук 20 крышки. После этого крышка путем опускания дугообразной ручки 14 может подниматься и сниматься с корпуса. Штифт можно деактивировать посредством втягивания обратно. Направляющие канавки 28 имеются соответственно с двух сторон, а именно в зеркальносимметричном расположении по обе стороны от шарнирной оси дугообразной ручки 14. Это позволяет поднимать крышку при повороте дугообразной ручки 14 в обоих поворотных направлениях. Вместо показанного на фиг. 2 и фиг. 4 сплошной линией одностороннего воздействия на крышку возможно также и предпочтительно в симметричной конфигурации воздействие с обеих сторон. Для этого, как это показано пунктирной линией на фиг. 2 и фиг. 4, штифты 26 попарно расположены один против другого соответственно на одной и той же стороне шарнирной оси дугообразной ручки 14. При первом активировании подъемного механизма за счет приведения в действие штифта 26 происходит разрыв по заданному месту отрыва, которое служит для индикации вскрытия. Вместо штифта 2 6 дугообразная ручка может иметь любой выполненный иначе захват для крышки. В варианте согласно фиг. 6-8 дугообразная ручка 14 так же, как на фиг. 3 и фиг. 4, имеет удлинение. На дугообразной ручке 14 имеются цапфы 22, которые расположены на противоположных концах общей диаметральной оси. По обеим сторонам от цапф 22 вместо штифтов 26 на дугообразной ручке 14 неподвижно отформованы пальцы 30, 32. Пальцы 30, 32 выступают, как и цапфы 22, внутрь дугообразной ручки 14. Они расположены попарно друг против друга на одной оси. Внутренняя пара пальцев 30 находится со стороны захвата дугообразной ручки 14, а внешняя пара пальцев 32 находится на удлинении дугообразной ручки 14 по другую сторону от цапф 22. На корпусе емкости, как уже упоминалось, имеется пара диаметрально расположенных гнезд 34. С обеих сторон от каждого предусмотрены две пары нецентральных гнезд 36, которые расположены на противоположных концах одной оси. Нецентральные гнезда 36 представляют собой круглые отверстия в бортике 16. Они связаны с диаметральными гнездами 34 с помощью общего продольного отверстия 38. Дугообразная ручка 14 своими цапфами 22 может вдвигаться в продольные отверстия 38 и перемещаться между гнездами 34, 36. Бортик 16 корпуса снабжен направляющими канавками 28, через которые пальцы 30, 32 могут захватывать и поднимать крышку. Когда цапфы 22 находятся в диаметральных гнездах 34 (см. фиг. 8 слева), пальцы 30, 32 с обеих сторон не входят в контакт с крышкой. Подъемный механизм деактивирован. Емкость можно в этом случае переносить обычным образом. Для активирования подъемного механизма дугообразная ручка 14 своими цапфами 22 перемещается во внешние гнезда 36. При этом по выбору внутренние или внешние пальцы 30, 32 попадают в направляющие канавки 28. Крышка поднимается с помощью внешних пальцев 32 при опускании дугообразной ручки (см. фиг. 8 справа) и с помощью внутренних пальцев 30 при поднимании дугообразной ручки 14. Индикация вскрытия может быть реализована в вариантах согласно фиг. 6-8 самым различным способом. Так дугообразную ручку 14 можно прикрепить к корпусу пломбой, которая отрывается при первичном перемещении дугообразной ручки 14. Как направляющие канавки 28, так и продольные отверстия 38 могут быть снабжены заполняющим элементом, который разрушается при вставлении цапф 22 и пальцев 30, 32. Перечень позиций 10 Дно 12 Боковая стенка 14 Дугообразная ручка 16 Бортик 18 Пластина крышки 20 Фартук 22 Цапфы 24 Рукоятка 26 Штифт 28 Направляющая канавка 30 Внутренний палец 32 Внешний палец 34 Диаметральное гнездо 36 Нецентральное гнездо 38 Продольное отверстие-3 006642 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Емкость с корпусом, крышкой, которая устанавливается на корпусе в закрытое положение, из которого она может быть выведена с помощью подъемного механизма, и шарнирно прикрепленной к корпусу дугообразной ручкой (14), которая для активации подъемного механизма с помощью исполнительного воздействия с целью захвата может сцепляться с крышкой, а для деактивации подъемного механизма с помощью исполнительного воздействия может расцепляться с крышкой, отличающаяся тем, что подъемный механизм может быть приведен в действие с помощью поворота дугообразной ручки (14) в обоих поворотных направлениях. 2. Емкость по п.1, отличающаяся тем, что крышка на корпусе установлена в зафиксированном положении, из которого она может быть выведена только с помощью подъемного механизма. 3. Емкость по п.1 или 2, отличающаяся тем, что дугообразная ручка (14) захватывает крышку с одной стороны. 4. Емкость по п.1 или 2, отличающаяся тем, что дугообразная ручка (14) с одной и той же стороны от своей шарнирной оси захватывает крышку с обеих сторон. 5. Емкость по одному из пп.1-4, отличающаяся тем, что подъемный механизм приводится в действие путем поднятия дугообразной ручки (14). 6. Емкость по одному из пп.1-4, отличающаяся тем, что подъемный механизм приводится в действие путем опускания дугообразной ручки (14). 7. Емкость по одному из пп.1-6, отличающаяся тем, что крышка в закрытом положении своим окружным фартуком (20) расположена снаружи у верхнего края корпуса, при этом активированная дугообразная ручка (14) пригодна для захвата фартука по меньшей мере одним пальцем (30, 32), штифтом (26),рычагом, язычком или т.п. 8. Емкость по п.7, отличающаяся тем, что палец(пальцы), штифт(ы) (26), рычаг(и), язычок(и) или т.п. с целью активации или деактивации подъемного механизма имеют возможность смещения в дугообразной ручке (14). 9. Емкость по п.7, отличающаяся тем, что палец(пальцы) (30, 32), штифт(ы), рычаг(и), язычок(и) или т.п. неподвижно расположены на дугообразной ручке (14) и дугообразная ручка (14) с целью активации и деактивации подъемного механизма имеет возможность смещения между по меньшей мере двумя шарнирными осями на корпусе. 10. Емкость по п.9, отличающаяся тем, что дугообразная ручка (14) имеет цапфы (22), которые расположены диаметрально противоположно друг другу на одной оси, причем корпус имеет два диаметральных гнезда (34) и по меньшей мере пару нецентральных гнезд (36), которые расположены друг против друга на одной оси и соединены с диаметральными гнездами (34) с помощью продольного отверстия(38). 11. Емкость по п.10, отличающаяся тем, что пальцы (30, 32), штифт(ы), рычаг(и), язычок(и) или т.п. расположены на дугообразной ручке (14) по обеим сторонам от цапф (22) и предусмотрены две пары нецентральных гнезд (36) по обеим сторонам диаметральных гнезд (34) и соединены с помощью общего продольного отверстия (38). 12. Емкость по одному из пп.1-11, отличающаяся тем, что первая активация подъемного механизма может эффективно воздействовать на индикацию вскрытия.
