Многоканальная пипетка

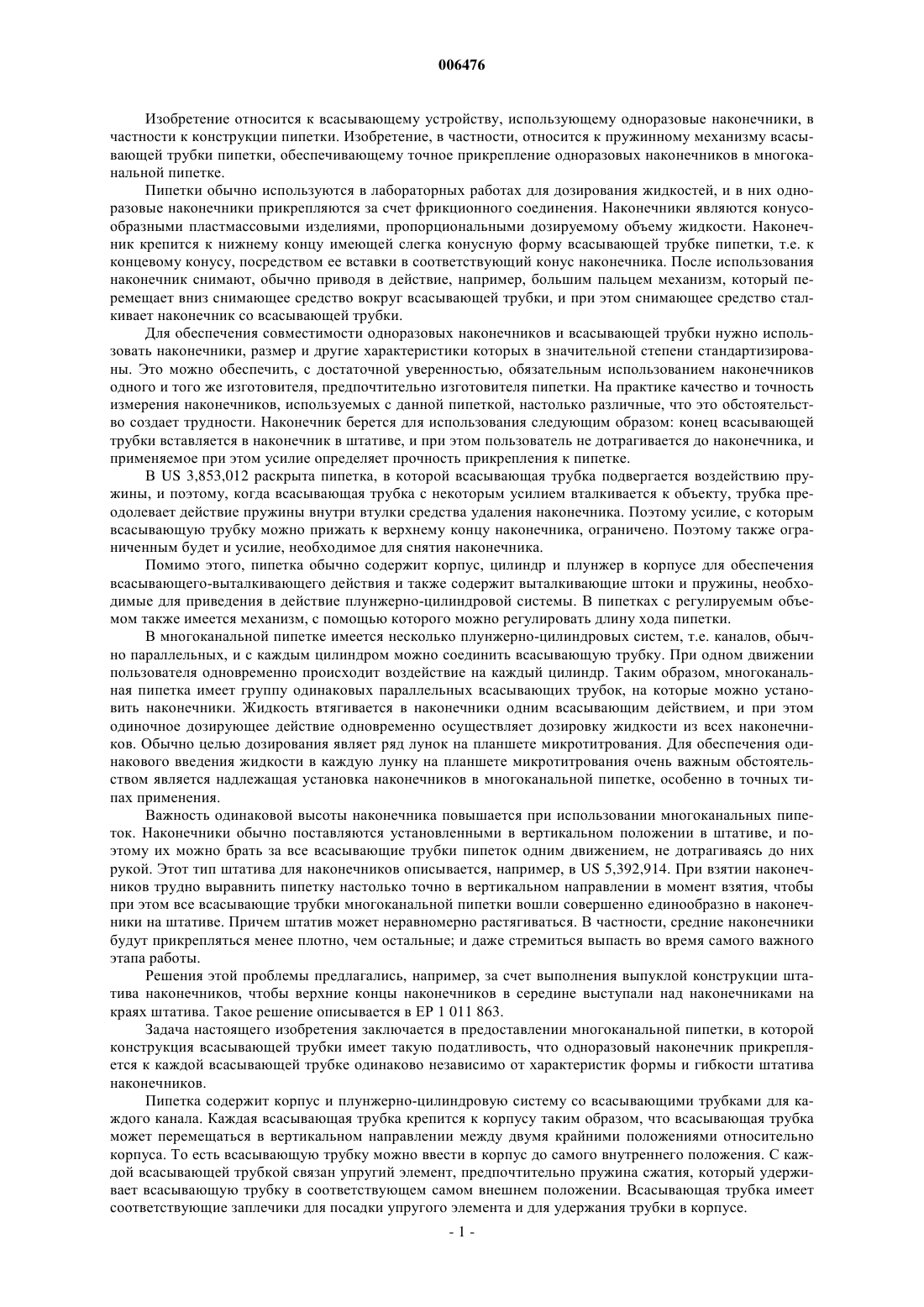

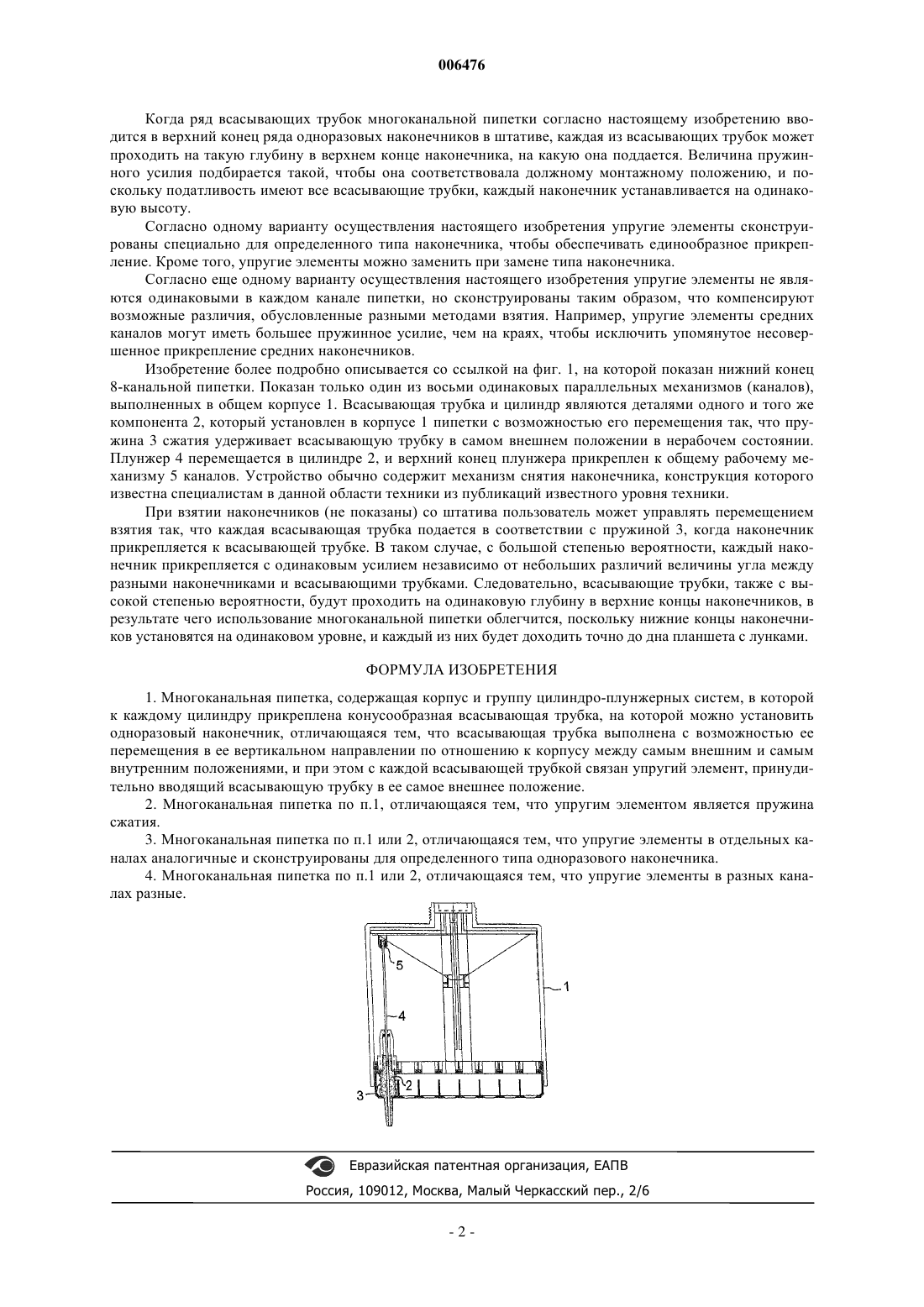

006476 Изобретение относится к всасывающему устройству, использующему одноразовые наконечники, в частности к конструкции пипетки. Изобретение, в частности, относится к пружинному механизму всасывающей трубки пипетки, обеспечивающему точное прикрепление одноразовых наконечников в многоканальной пипетке. Пипетки обычно используются в лабораторных работах для дозирования жидкостей, и в них одноразовые наконечники прикрепляются за счет фрикционного соединения. Наконечники являются конусообразными пластмассовыми изделиями, пропорциональными дозируемому объему жидкости. Наконечник крепится к нижнему концу имеющей слегка конусную форму всасывающей трубке пипетки, т.е. к концевому конусу, посредством ее вставки в соответствующий конус наконечника. После использования наконечник снимают, обычно приводя в действие, например, большим пальцем механизм, который перемещает вниз снимающее средство вокруг всасывающей трубки, и при этом снимающее средство сталкивает наконечник со всасывающей трубки. Для обеспечения совместимости одноразовых наконечников и всасывающей трубки нужно использовать наконечники, размер и другие характеристики которых в значительной степени стандартизированы. Это можно обеспечить, с достаточной уверенностью, обязательным использованием наконечников одного и того же изготовителя, предпочтительно изготовителя пипетки. На практике качество и точность измерения наконечников, используемых с данной пипеткой, настолько различные, что это обстоятельство создает трудности. Наконечник берется для использования следующим образом: конец всасывающей трубки вставляется в наконечник в штативе, и при этом пользователь не дотрагивается до наконечника, и применяемое при этом усилие определяет прочность прикрепления к пипетке. В US 3,853,012 раскрыта пипетка, в которой всасывающая трубка подвергается воздействию пружины, и поэтому, когда всасывающая трубка с некоторым усилием вталкивается к объекту, трубка преодолевает действие пружины внутри втулки средства удаления наконечника. Поэтому усилие, с которым всасывающую трубку можно прижать к верхнему концу наконечника, ограничено. Поэтому также ограниченным будет и усилие, необходимое для снятия наконечника. Помимо этого, пипетка обычно содержит корпус, цилиндр и плунжер в корпусе для обеспечения всасывающего-выталкивающего действия и также содержит выталкивающие штоки и пружины, необходимые для приведения в действие плунжерно-цилиндровой системы. В пипетках с регулируемым объемом также имеется механизм, с помощью которого можно регулировать длину хода пипетки. В многоканальной пипетке имеется несколько плунжерно-цилиндровых систем, т.е. каналов, обычно параллельных, и с каждым цилиндром можно соединить всасывающую трубку. При одном движении пользователя одновременно происходит воздействие на каждый цилиндр. Таким образом, многоканальная пипетка имеет группу одинаковых параллельных всасывающих трубок, на которые можно установить наконечники. Жидкость втягивается в наконечники одним всасывающим действием, и при этом одиночное дозирующее действие одновременно осуществляет дозировку жидкости из всех наконечников. Обычно целью дозирования являет ряд лунок на планшете микротитрования. Для обеспечения одинакового введения жидкости в каждую лунку на планшете микротитрования очень важным обстоятельством является надлежащая установка наконечников в многоканальной пипетке, особенно в точных типах применения. Важность одинаковой высоты наконечника повышается при использовании многоканальных пипеток. Наконечники обычно поставляются установленными в вертикальном положении в штативе, и поэтому их можно брать за все всасывающие трубки пипеток одним движением, не дотрагиваясь до них рукой. Этот тип штатива для наконечников описывается, например, в US 5,392,914. При взятии наконечников трудно выравнить пипетку настолько точно в вертикальном направлении в момент взятия, чтобы при этом все всасывающие трубки многоканальной пипетки вошли совершенно единообразно в наконечники на штативе. Причем штатив может неравномерно растягиваться. В частности, средние наконечники будут прикрепляться менее плотно, чем остальные; и даже стремиться выпасть во время самого важного этапа работы. Решения этой проблемы предлагались, например, за счет выполнения выпуклой конструкции штатива наконечников, чтобы верхние концы наконечников в середине выступали над наконечниками на краях штатива. Такое решение описывается в ЕР 1011 863. Задача настоящего изобретения заключается в предоставлении многоканальной пипетки, в которой конструкция всасывающей трубки имеет такую податливость, что одноразовый наконечник прикрепляется к каждой всасывающей трубке одинаково независимо от характеристик формы и гибкости штатива наконечников. Пипетка содержит корпус и плунжерно-цилиндровую систему со всасывающими трубками для каждого канала. Каждая всасывающая трубка крепится к корпусу таким образом, что всасывающая трубка может перемещаться в вертикальном направлении между двумя крайними положениями относительно корпуса. То есть всасывающую трубку можно ввести в корпус до самого внутреннего положения. С каждой всасывающей трубкой связан упругий элемент, предпочтительно пружина сжатия, который удерживает всасывающую трубку в соответствующем самом внешнем положении. Всасывающая трубка имеет соответствующие заплечики для посадки упругого элемента и для удержания трубки в корпусе.-1 006476 Когда ряд всасывающих трубок многоканальной пипетки согласно настоящему изобретению вводится в верхний конец ряда одноразовых наконечников в штативе, каждая из всасывающих трубок может проходить на такую глубину в верхнем конце наконечника, на какую она поддается. Величина пружинного усилия подбирается такой, чтобы она соответствовала должному монтажному положению, и поскольку податливость имеют все всасывающие трубки, каждый наконечник устанавливается на одинаковую высоту. Согласно одному варианту осуществления настоящего изобретения упругие элементы сконструированы специально для определенного типа наконечника, чтобы обеспечивать единообразное прикрепление. Кроме того, упругие элементы можно заменить при замене типа наконечника. Согласно еще одному варианту осуществления настоящего изобретения упругие элементы не являются одинаковыми в каждом канале пипетки, но сконструированы таким образом, что компенсируют возможные различия, обусловленные разными методами взятия. Например, упругие элементы средних каналов могут иметь большее пружинное усилие, чем на краях, чтобы исключить упомянутое несовершенное прикрепление средних наконечников. Изобретение более подробно описывается со ссылкой на фиг. 1, на которой показан нижний конец 8-канальной пипетки. Показан только один из восьми одинаковых параллельных механизмов (каналов),выполненных в общем корпусе 1. Всасывающая трубка и цилиндр являются деталями одного и того же компонента 2, который установлен в корпусе 1 пипетки с возможностью его перемещения так, что пружина 3 сжатия удерживает всасывающую трубку в самом внешнем положении в нерабочем состоянии. Плунжер 4 перемещается в цилиндре 2, и верхний конец плунжера прикреплен к общему рабочему механизму 5 каналов. Устройство обычно содержит механизм снятия наконечника, конструкция которого известна специалистам в данной области техники из публикаций известного уровня техники. При взятии наконечников (не показаны) со штатива пользователь может управлять перемещением взятия так, что каждая всасывающая трубка подается в соответствии с пружиной 3, когда наконечник прикрепляется к всасывающей трубке. В таком случае, с большой степенью вероятности, каждый наконечник прикрепляется с одинаковым усилием независимо от небольших различий величины угла между разными наконечниками и всасывающими трубками. Следовательно, всасывающие трубки, также с высокой степенью вероятности, будут проходить на одинаковую глубину в верхние концы наконечников, в результате чего использование многоканальной пипетки облегчится, поскольку нижние концы наконечников установятся на одинаковом уровне, и каждый из них будет доходить точно до дна планшета с лунками. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Многоканальная пипетка, содержащая корпус и группу цилиндро-плунжерных систем, в которой к каждому цилиндру прикреплена конусообразная всасывающая трубка, на которой можно установить одноразовый наконечник, отличающаяся тем, что всасывающая трубка выполнена с возможностью ее перемещения в ее вертикальном направлении по отношению к корпусу между самым внешним и самым внутренним положениями, и при этом с каждой всасывающей трубкой связан упругий элемент, принудительно вводящий всасывающую трубку в ее самое внешнее положение. 2. Многоканальная пипетка по п.1, отличающаяся тем, что упругим элементом является пружина сжатия. 3. Многоканальная пипетка по п.1 или 2, отличающаяся тем, что упругие элементы в отдельных каналах аналогичные и сконструированы для определенного типа одноразового наконечника. 4. Многоканальная пипетка по п.1 или 2, отличающаяся тем, что упругие элементы в разных каналах разные.
