Устройство для непрерывного гравиметрического дозирования и пневмотранспортирования сыпучего материала

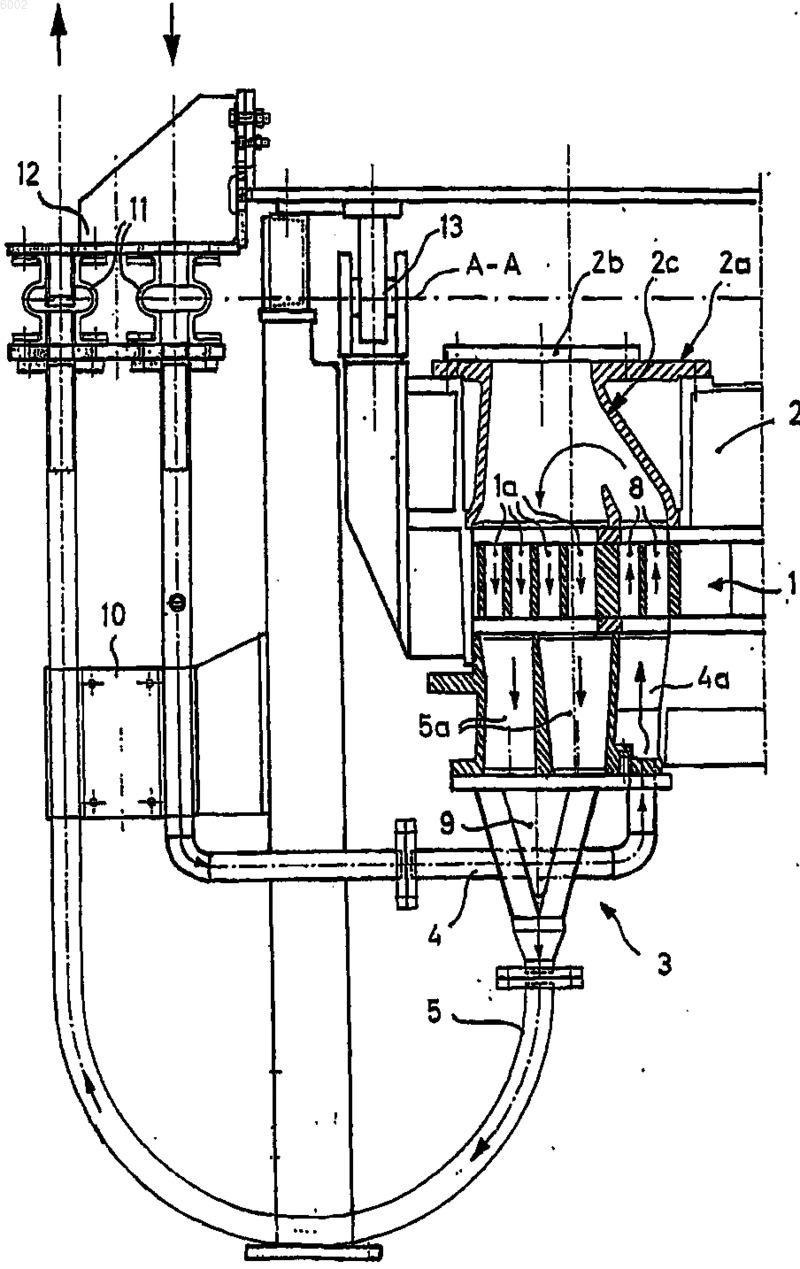

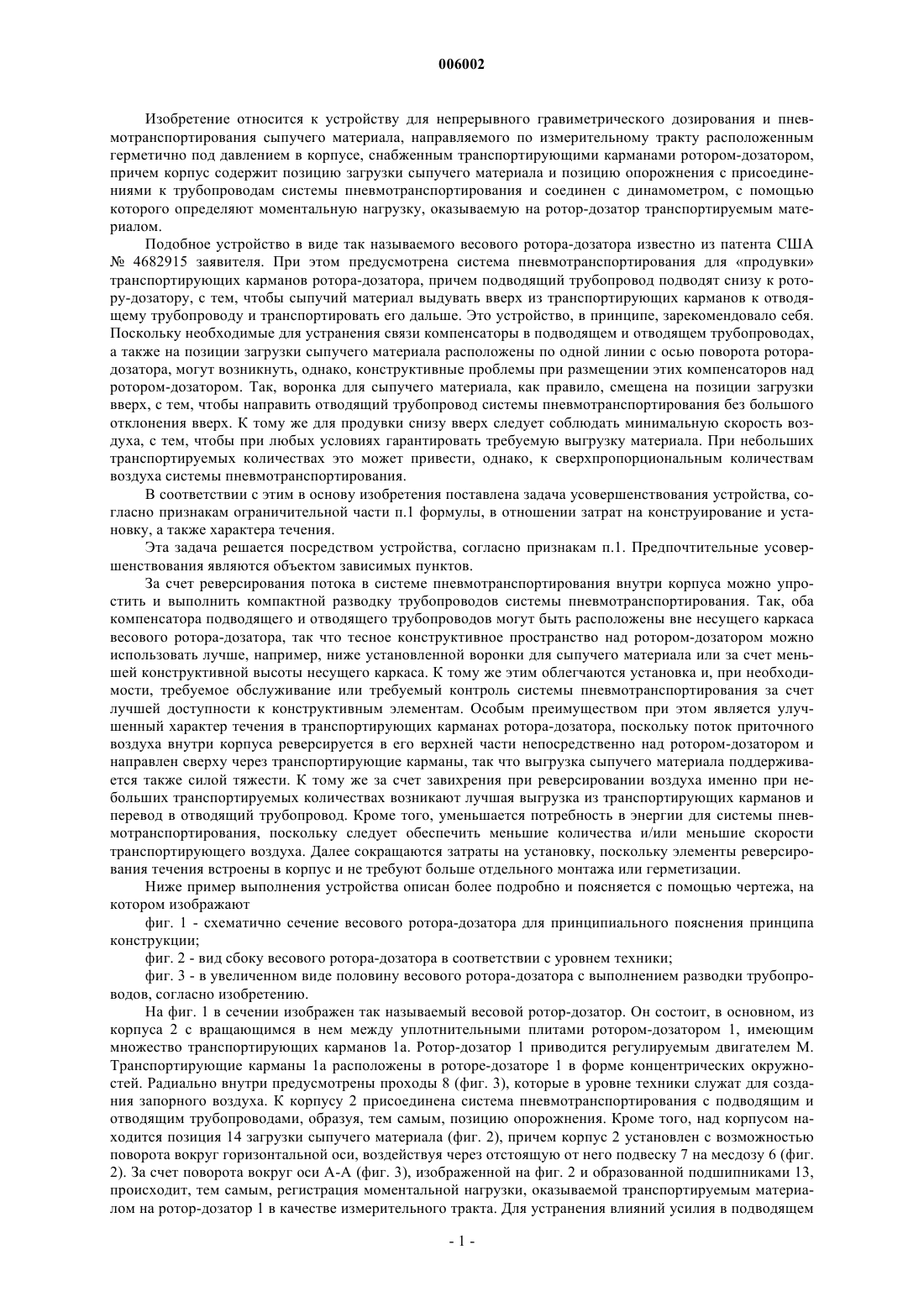

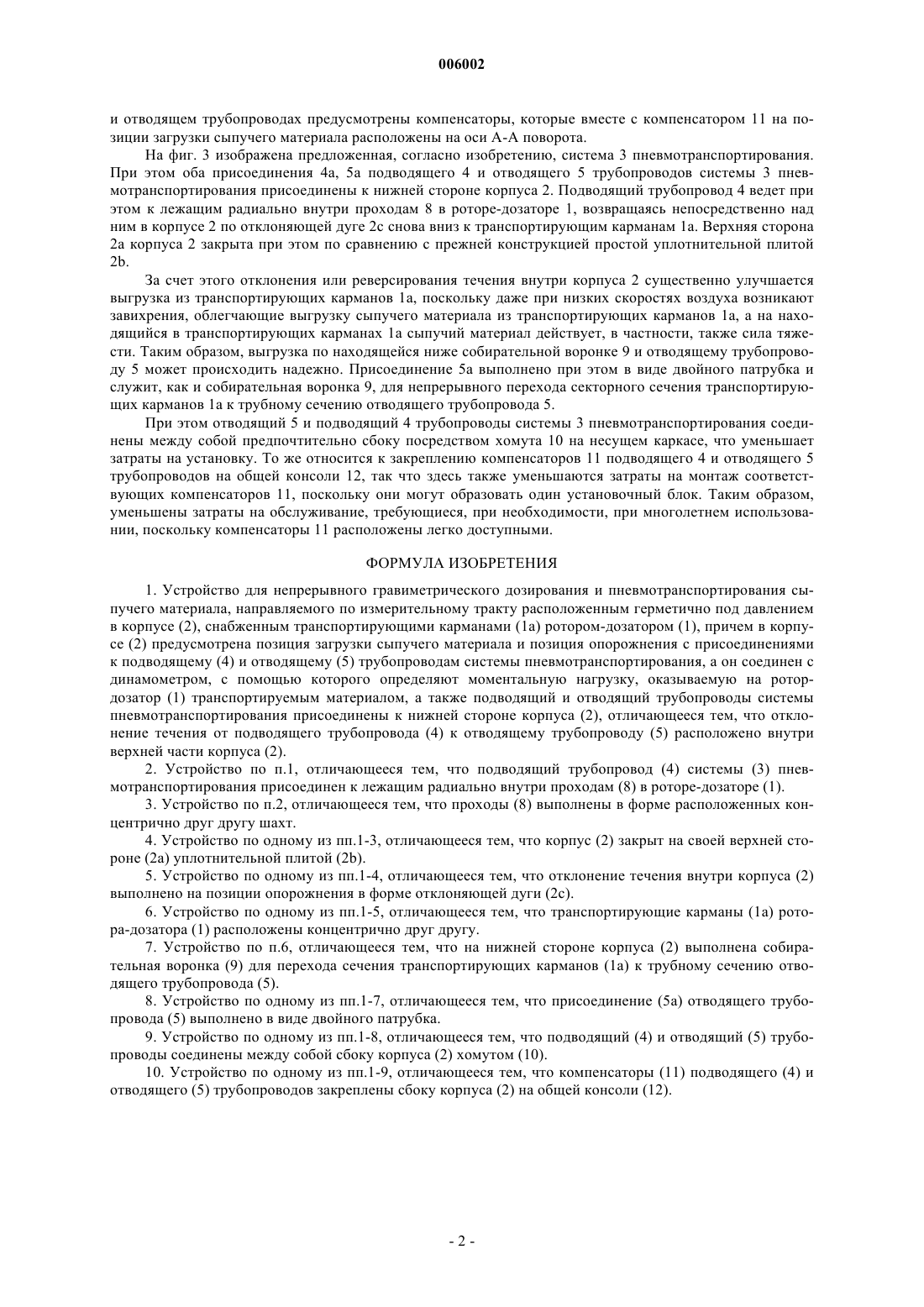

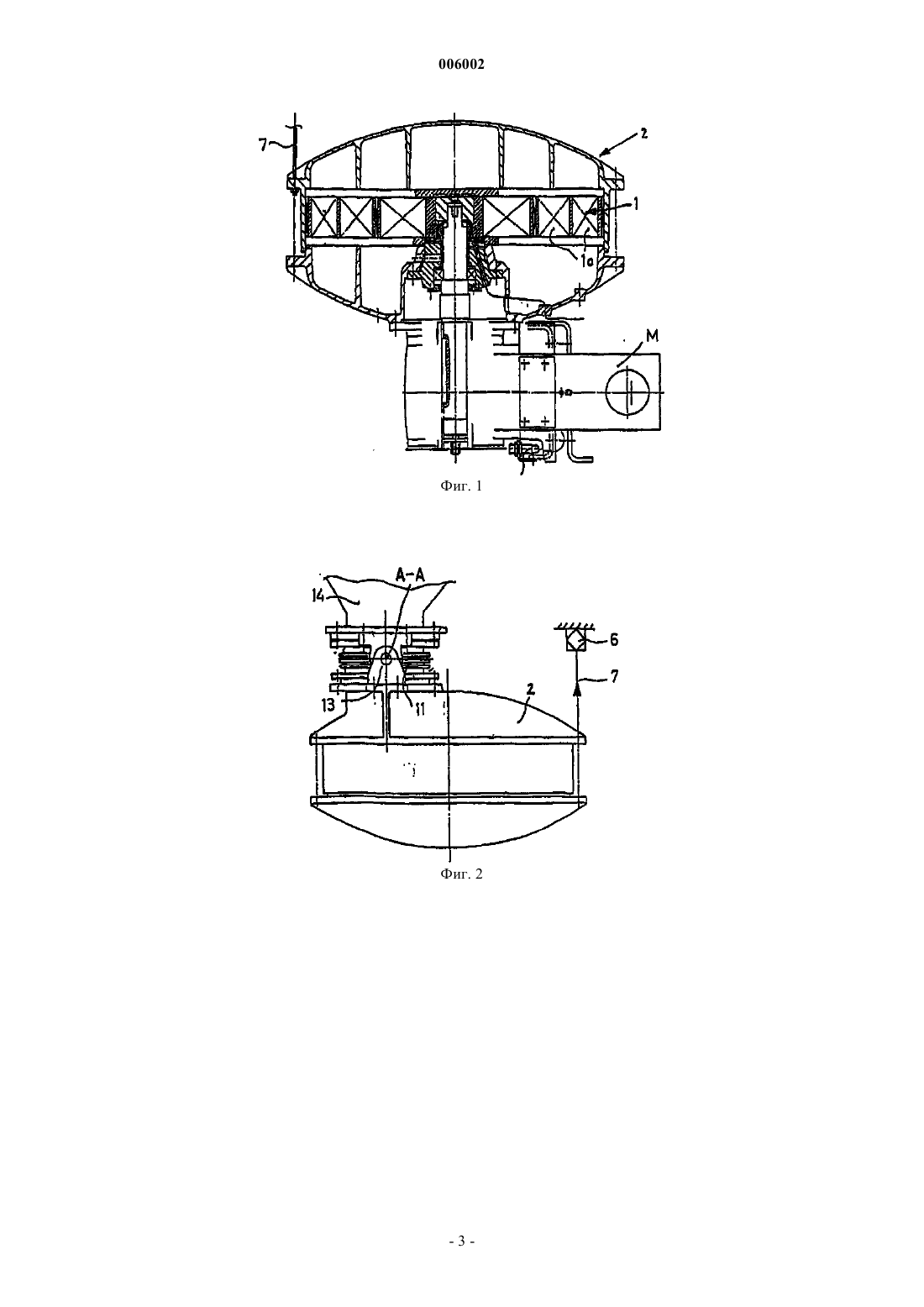

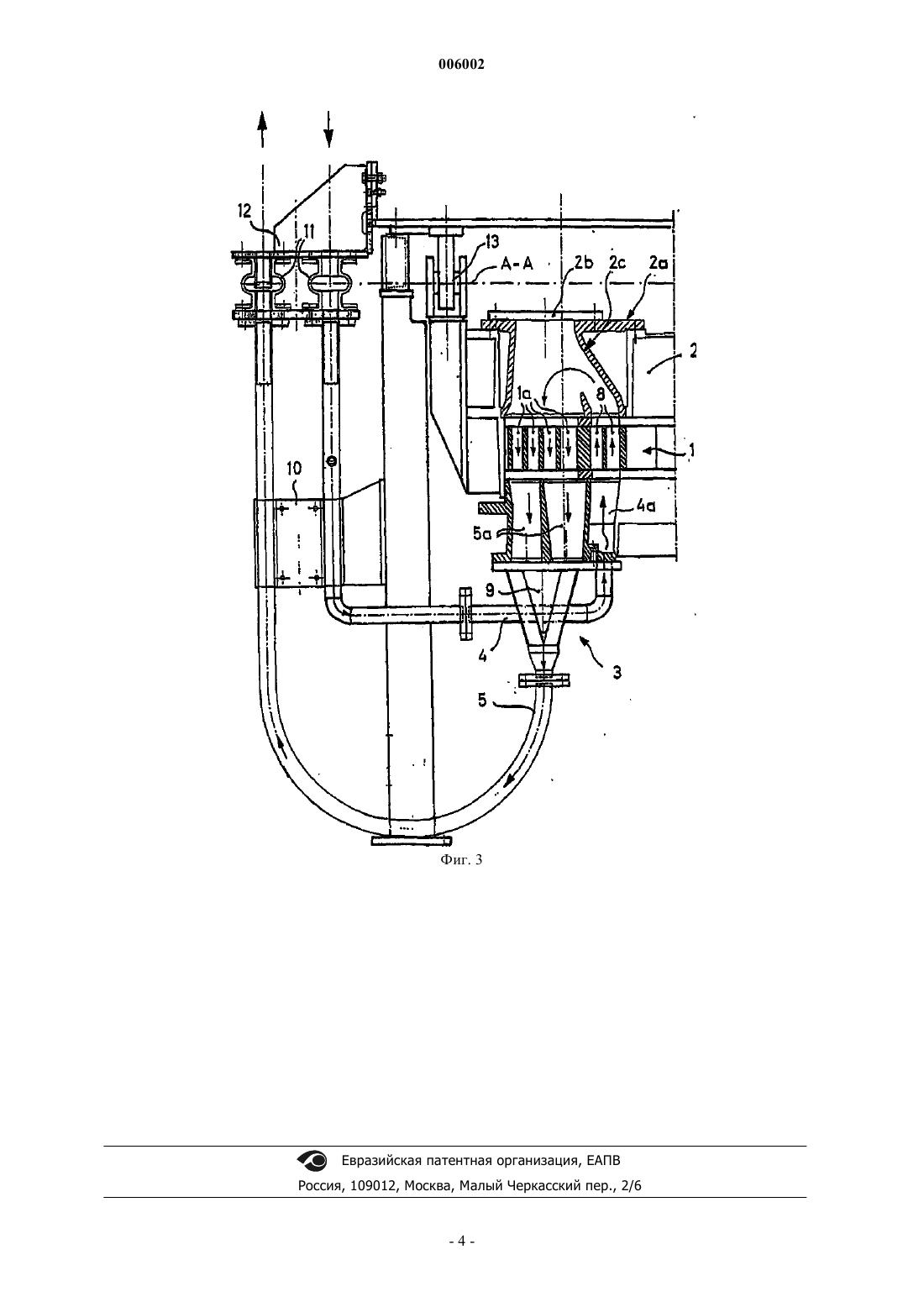

006002 Изобретение относится к устройству для непрерывного гравиметрического дозирования и пневмотранспортирования сыпучего материала, направляемого по измерительному тракту расположенным герметично под давлением в корпусе, снабженным транспортирующими карманами ротором-дозатором,причем корпус содержит позицию загрузки сыпучего материала и позицию опорожнения с присоединениями к трубопроводам системы пневмотранспортирования и соединен с динамометром, с помощью которого определяют моментальную нагрузку, оказываемую на ротор-дозатор транспортируемым материалом. Подобное устройство в виде так называемого весового ротора-дозатора известно из патента США 4682915 заявителя. При этом предусмотрена система пневмотранспортирования для продувки транспортирующих карманов ротора-дозатора, причем подводящий трубопровод подводят снизу к ротору-дозатору, с тем, чтобы сыпучий материал выдувать вверх из транспортирующих карманов к отводящему трубопроводу и транспортировать его дальше. Это устройство, в принципе, зарекомендовало себя. Поскольку необходимые для устранения связи компенсаторы в подводящем и отводящем трубопроводах,а также на позиции загрузки сыпучего материала расположены по одной линии с осью поворота роторадозатора, могут возникнуть, однако, конструктивные проблемы при размещении этих компенсаторов над ротором-дозатором. Так, воронка для сыпучего материала, как правило, смещена на позиции загрузки вверх, с тем, чтобы направить отводящий трубопровод системы пневмотранспортирования без большого отклонения вверх. К тому же для продувки снизу вверх следует соблюдать минимальную скорость воздуха, с тем, чтобы при любых условиях гарантировать требуемую выгрузку материала. При небольших транспортируемых количествах это может привести, однако, к сверхпропорциональным количествам воздуха системы пневмотранспортирования. В соответствии с этим в основу изобретения поставлена задача усовершенствования устройства, согласно признакам ограничительной части п.1 формулы, в отношении затрат на конструирование и установку, а также характера течения. Эта задача решается посредством устройства, согласно признакам п.1. Предпочтительные усовершенствования являются объектом зависимых пунктов. За счет реверсирования потока в системе пневмотранспортирования внутри корпуса можно упростить и выполнить компактной разводку трубопроводов системы пневмотранспортирования. Так, оба компенсатора подводящего и отводящего трубопроводов могут быть расположены вне несущего каркаса весового ротора-дозатора, так что тесное конструктивное пространство над ротором-дозатором можно использовать лучше, например, ниже установленной воронки для сыпучего материала или за счет меньшей конструктивной высоты несущего каркаса. К тому же этим облегчаются установка и, при необходимости, требуемое обслуживание или требуемый контроль системы пневмотранспортирования за счет лучшей доступности к конструктивным элементам. Особым преимуществом при этом является улучшенный характер течения в транспортирующих карманах ротора-дозатора, поскольку поток приточного воздуха внутри корпуса реверсируется в его верхней части непосредственно над ротором-дозатором и направлен сверху через транспортирующие карманы, так что выгрузка сыпучего материала поддерживается также силой тяжести. К тому же за счет завихрения при реверсировании воздуха именно при небольших транспортируемых количествах возникают лучшая выгрузка из транспортирующих карманов и перевод в отводящий трубопровод. Кроме того, уменьшается потребность в энергии для системы пневмотранспортирования, поскольку следует обеспечить меньшие количества и/или меньшие скорости транспортирующего воздуха. Далее сокращаются затраты на установку, поскольку элементы реверсирования течения встроены в корпус и не требуют больше отдельного монтажа или герметизации. Ниже пример выполнения устройства описан более подробно и поясняется с помощью чертежа, на котором изображают фиг. 1 - схематично сечение весового ротора-дозатора для принципиального пояснения принципа конструкции; фиг. 2 - вид сбоку весового ротора-дозатора в соответствии с уровнем техники; фиг. 3 - в увеличенном виде половину весового ротора-дозатора с выполнением разводки трубопроводов, согласно изобретению. На фиг. 1 в сечении изображен так называемый весовой ротор-дозатор. Он состоит, в основном, из корпуса 2 с вращающимся в нем между уплотнительными плитами ротором-дозатором1, имеющим множество транспортирующих карманов 1 а. Ротор-дозатор 1 приводится регулируемым двигателем М. Транспортирующие карманы 1 а расположены в роторе-дозаторе 1 в форме концентрических окружностей. Радиально внутри предусмотрены проходы 8 (фиг. 3), которые в уровне техники служат для создания запорного воздуха. К корпусу 2 присоединена система пневмотранспортирования с подводящим и отводящим трубопроводами, образуя, тем самым, позицию опорожнения. Кроме того, над корпусом находится позиция 14 загрузки сыпучего материала (фиг. 2), причем корпус 2 установлен с возможностью поворота вокруг горизонтальной оси, воздействуя через отстоящую от него подвеску 7 на месдозу 6 (фиг. 2). За счет поворота вокруг оси А-А (фиг. 3), изображенной на фиг. 2 и образованной подшипниками 13,происходит, тем самым, регистрация моментальной нагрузки, оказываемой транспортируемым материалом на ротор-дозатор 1 в качестве измерительного тракта. Для устранения влияний усилия в подводящем-1 006002 и отводящем трубопроводах предусмотрены компенсаторы, которые вместе с компенсатором 11 на позиции загрузки сыпучего материала расположены на оси А-А поворота. На фиг. 3 изображена предложенная, согласно изобретению, система 3 пневмотранспортирования. При этом оба присоединения 4 а, 5 а подводящего 4 и отводящего 5 трубопроводов системы 3 пневмотранспортирования присоединены к нижней стороне корпуса 2. Подводящий трубопровод 4 ведет при этом к лежащим радиально внутри проходам 8 в роторе-дозаторе 1, возвращаясь непосредственно над ним в корпусе 2 по отклоняющей дуге 2 с снова вниз к транспортирующим карманам 1 а. Верхняя сторона 2 а корпуса 2 закрыта при этом по сравнению с прежней конструкцией простой уплотнительной плитой 2b. За счет этого отклонения или реверсирования течения внутри корпуса 2 существенно улучшается выгрузка из транспортирующих карманов 1 а, поскольку даже при низких скоростях воздуха возникают завихрения, облегчающие выгрузку сыпучего материала из транспортирующих карманов 1 а, а на находящийся в транспортирующих карманах 1 а сыпучий материал действует, в частности, также сила тяжести. Таким образом, выгрузка по находящейся ниже собирательной воронке 9 и отводящему трубопроводу 5 может происходить надежно. Присоединение 5 а выполнено при этом в виде двойного патрубка и служит, как и собирательная воронка 9, для непрерывного перехода секторного сечения транспортирующих карманов 1 а к трубному сечению отводящего трубопровода 5. При этом отводящий 5 и подводящий 4 трубопроводы системы 3 пневмотранспортирования соединены между собой предпочтительно сбоку посредством хомута 10 на несущем каркасе, что уменьшает затраты на установку. То же относится к закреплению компенсаторов 11 подводящего 4 и отводящего 5 трубопроводов на общей консоли 12, так что здесь также уменьшаются затраты на монтаж соответствующих компенсаторов 11, поскольку они могут образовать один установочный блок. Таким образом,уменьшены затраты на обслуживание, требующиеся, при необходимости, при многолетнем использовании, поскольку компенсаторы 11 расположены легко доступными. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для непрерывного гравиметрического дозирования и пневмотранспортирования сыпучего материала, направляемого по измерительному тракту расположенным герметично под давлением в корпусе (2), снабженным транспортирующими карманами (1 а) ротором-дозатором (1), причем в корпусе (2) предусмотрена позиция загрузки сыпучего материала и позиция опорожнения с присоединениями к подводящему (4) и отводящему (5) трубопроводам системы пневмотранспортирования, а он соединен с динамометром, с помощью которого определяют моментальную нагрузку, оказываемую на ротордозатор (1) транспортируемым материалом, а также подводящий и отводящий трубопроводы системы пневмотранспортирования присоединены к нижней стороне корпуса (2), отличающееся тем, что отклонение течения от подводящего трубопровода (4) к отводящему трубопроводу (5) расположено внутри верхней части корпуса (2). 2. Устройство по п.1, отличающееся тем, что подводящий трубопровод (4) системы (3) пневмотранспортирования присоединен к лежащим радиально внутри проходам (8) в роторе-дозаторе (1). 3. Устройство по п.2, отличающееся тем, что проходы (8) выполнены в форме расположенных концентрично друг другу шахт. 4. Устройство по одному из пп.1-3, отличающееся тем, что корпус (2) закрыт на своей верхней стороне (2 а) уплотнительной плитой (2b). 5. Устройство по одному из пп.1-4, отличающееся тем, что отклонение течения внутри корпуса (2) выполнено на позиции опорожнения в форме отклоняющей дуги (2 с). 6. Устройство по одному из пп.1-5, отличающееся тем, что транспортирующие карманы (1 а) ротора-дозатора (1) расположены концентрично друг другу. 7. Устройство по п.6, отличающееся тем, что на нижней стороне корпуса (2) выполнена собирательная воронка (9) для перехода сечения транспортирующих карманов (1 а) к трубному сечению отводящего трубопровода (5). 8. Устройство по одному из пп.1-7, отличающееся тем, что присоединение (5 а) отводящего трубопровода (5) выполнено в виде двойного патрубка. 9. Устройство по одному из пп.1-8, отличающееся тем, что подводящий (4) и отводящий (5) трубопроводы соединены между собой сбоку корпуса (2) хомутом (10). 10. Устройство по одному из пп.1-9, отличающееся тем, что компенсаторы (11) подводящего (4) и отводящего (5) трубопроводов закреплены сбоку корпуса (2) на общей консоли (12).
