Предохранительное укупорочное устройство для бутылок и тому подобного, снабженное оптическим индикатором вскрытия

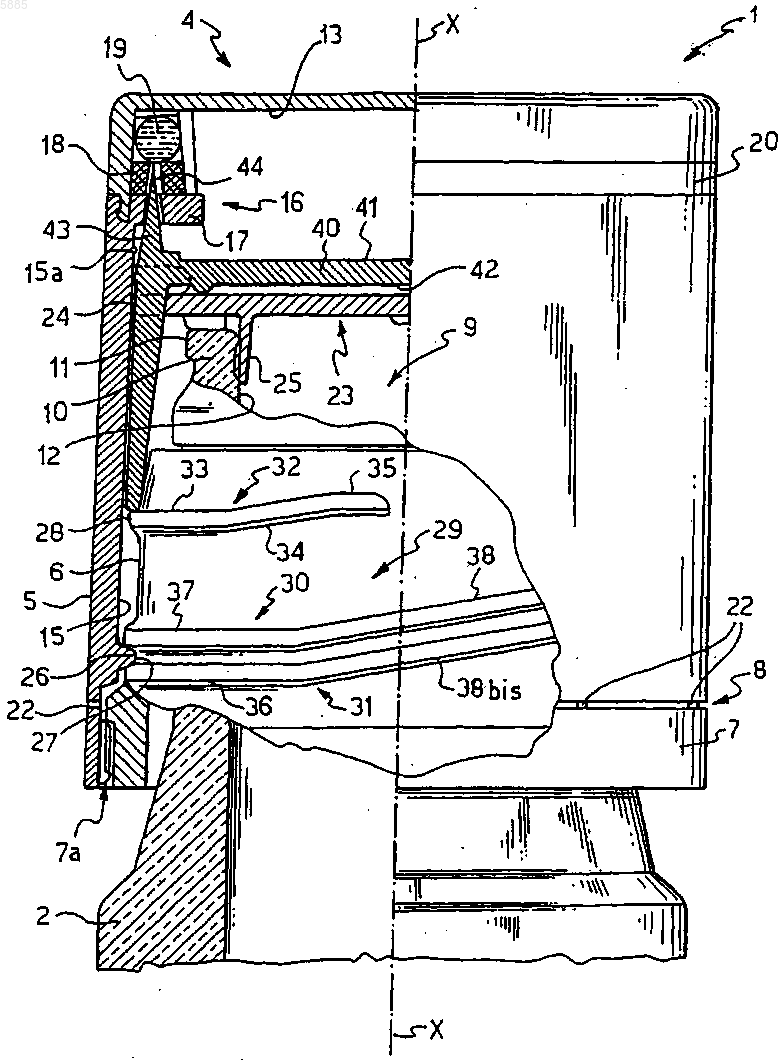

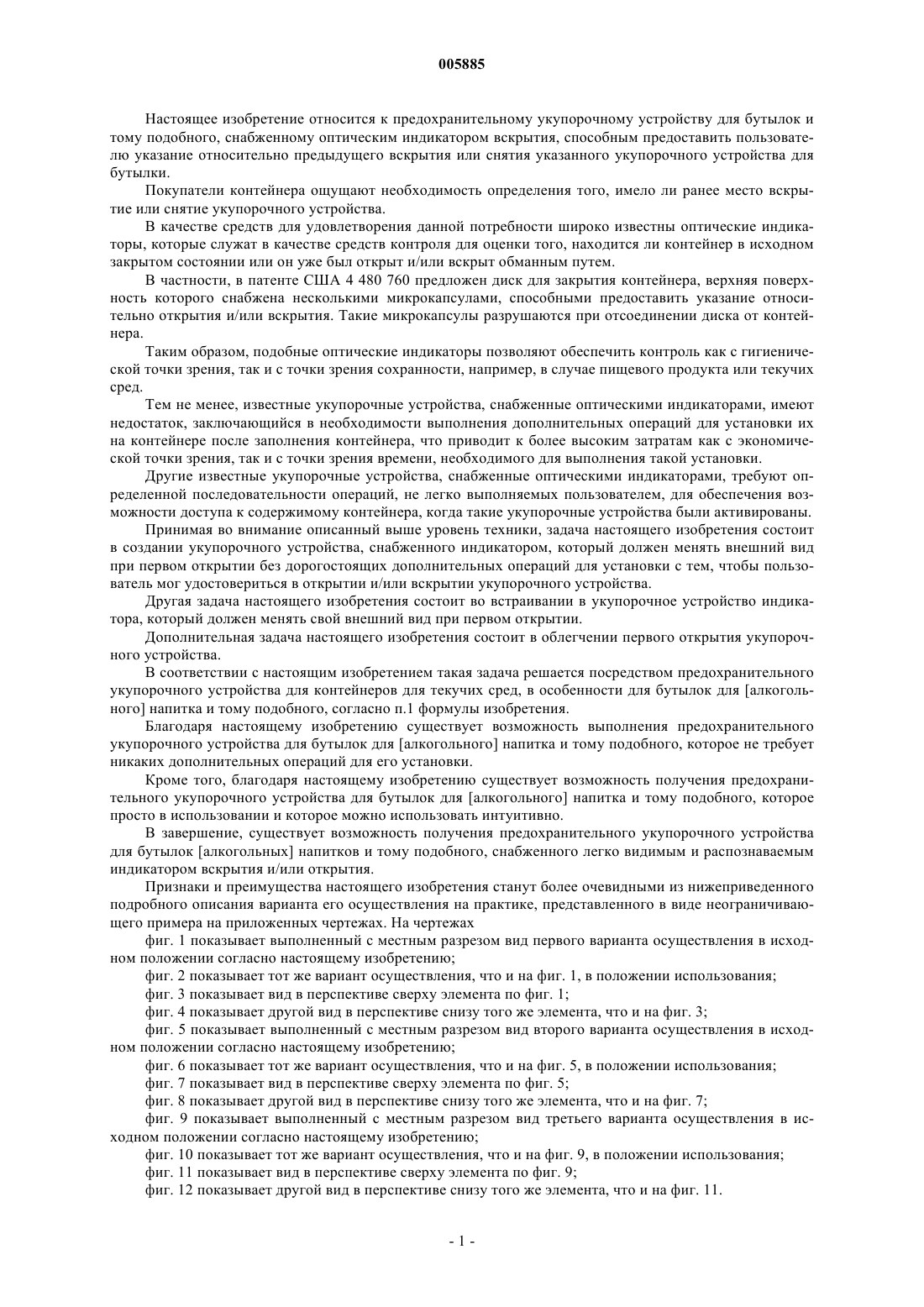

005885 Настоящее изобретение относится к предохранительному укупорочному устройству для бутылок и тому подобного, снабженному оптическим индикатором вскрытия, способным предоставить пользователю указание относительно предыдущего вскрытия или снятия указанного укупорочного устройства для бутылки. Покупатели контейнера ощущают необходимость определения того, имело ли ранее место вскрытие или снятие укупорочного устройства. В качестве средств для удовлетворения данной потребности широко известны оптические индикаторы, которые служат в качестве средств контроля для оценки того, находится ли контейнер в исходном закрытом состоянии или он уже был открыт и/или вскрыт обманным путем. В частности, в патенте США 4 480 760 предложен диск для закрытия контейнера, верхняя поверхность которого снабжена несколькими микрокапсулами, способными предоставить указание относительно открытия и/или вскрытия. Такие микрокапсулы разрушаются при отсоединении диска от контейнера. Таким образом, подобные оптические индикаторы позволяют обеспечить контроль как с гигиенической точки зрения, так и с точки зрения сохранности, например, в случае пищевого продукта или текучих сред. Тем не менее, известные укупорочные устройства, снабженные оптическими индикаторами, имеют недостаток, заключающийся в необходимости выполнения дополнительных операций для установки их на контейнере после заполнения контейнера, что приводит к более высоким затратам как с экономической точки зрения, так и с точки зрения времени, необходимого для выполнения такой установки. Другие известные укупорочные устройства, снабженные оптическими индикаторами, требуют определенной последовательности операций, не легко выполняемых пользователем, для обеспечения возможности доступа к содержимому контейнера, когда такие укупорочные устройства были активированы. Принимая во внимание описанный выше уровень техники, задача настоящего изобретения состоит в создании укупорочного устройства, снабженного индикатором, который должен менять внешний вид при первом открытии без дорогостоящих дополнительных операций для установки с тем, чтобы пользователь мог удостовериться в открытии и/или вскрытии укупорочного устройства. Другая задача настоящего изобретения состоит во встраивании в укупорочное устройство индикатора, который должен менять свой внешний вид при первом открытии. Дополнительная задача настоящего изобретения состоит в облегчении первого открытия укупорочного устройства. В соответствии с настоящим изобретением такая задача решается посредством предохранительного укупорочного устройства для контейнеров для текучих сред, в особенности для бутылок для [алкогольного] напитка и тому подобного, согласно п.1 формулы изобретения. Благодаря настоящему изобретению существует возможность выполнения предохранительного укупорочного устройства для бутылок для [алкогольного] напитка и тому подобного, которое не требует никаких дополнительных операций для его установки. Кроме того, благодаря настоящему изобретению существует возможность получения предохранительного укупорочного устройства для бутылок для [алкогольного] напитка и тому подобного, которое просто в использовании и которое можно использовать интуитивно. В завершение, существует возможность получения предохранительного укупорочного устройства для бутылок [алкогольных] напитков и тому подобного, снабженного легко видимым и распознаваемым индикатором вскрытия и/или открытия. Признаки и преимущества настоящего изобретения станут более очевидными из нижеприведенного подробного описания варианта его осуществления на практике, представленного в виде неограничивающего примера на приложенных чертежах. На чертежах фиг. 1 показывает выполненный с местным разрезом вид первого варианта осуществления в исходном положении согласно настоящему изобретению; фиг. 2 показывает тот же вариант осуществления, что и на фиг. 1, в положении использования; фиг. 3 показывает вид в перспективе сверху элемента по фиг. 1; фиг. 4 показывает другой вид в перспективе снизу того же элемента, что и на фиг. 3; фиг. 5 показывает выполненный с местным разрезом вид второго варианта осуществления в исходном положении согласно настоящему изобретению; фиг. 6 показывает тот же вариант осуществления, что и на фиг. 5, в положении использования; фиг. 7 показывает вид в перспективе сверху элемента по фиг. 5; фиг. 8 показывает другой вид в перспективе снизу того же элемента, что и на фиг. 7; фиг. 9 показывает выполненный с местным разрезом вид третьего варианта осуществления в исходном положении согласно настоящему изобретению; фиг. 10 показывает тот же вариант осуществления, что и на фиг. 9, в положении использования; фиг. 11 показывает вид в перспективе сверху элемента по фиг. 9; фиг. 12 показывает другой вид в перспективе снизу того же элемента, что и на фиг. 11.-1 005885 Как показано на приложенных фиг. 1-2 и 5-6, ссылочная позиция 1 обозначает в целом предохранительное укупорочное устройство для бутылок 2 для [алкогольного] напитка и тому подобного. Устройство 1 содержит колпачок 4, имеющий корпус 5, гильзу 6 и предохранительное уплотнение 7, соединенное с корпусом 5 посредством линии 8 ослабления. Бутылка 2 имеет отверстие 9, ограниченное горлышком 10, имеющим наружную поверхность 11 и внутреннюю поверхность 12. Колпачок 4 имеет внутреннюю поверхность 13, и корпус 5 состоит из полого цилиндра, проходящего от внутренней поверхности 13 колпачка 4 вдоль оси Х-Х, перпендикулярной плоскости колпачка 4, на заданную длину к свободному концу 14. В частности, внутренняя поверхность 13 колпачка 4 представляет собой нижнюю поверхность 13,которая по существу имеет форму плоского диска, при этом корпус 5 имеет внутреннюю поверхность 15,проходящую вдоль оси Х-Х до уровня свободного конца 14. Кроме того, корпус 5 имеет опорное средство 16, включающее в себя выступ, обращенный к оси ХХ, причем такой выступ представляет собой, например, буртик. Подобное опорное средство или буртик 16 предпочтительно состоит из ступенчатого профиля внутренней поверхности 15 корпуса 5, который образован так, чтобы создать выступ 17, по существу перпендикулярный к внутренней поверхности 15 корпуса. В частности, как показано на фиг. 1-2, буртик служит опорой изменяющемуся средству 18, или промокательной бумаге или ткани, на которой находится разрушаемое контейнерное средство 19. Такое изменяющееся средство 18 состоит, например, из соответствующим образом обработанного войлока, которому придана форма тороида, в то время как подобные разрываемые контейнеры 19 представляют собой, например, контейнер, которому также придана форма тороида и который содержит текучую среду. Кроме того, в таком варианте осуществления можно отметить, что колпачок 4 имеет прозрачную поверхность 20 на участке корпуса 5 колпачка 4. Такая прозрачная поверхность 20 находится, например,у войлока 18. Таким образом, создается что-то вроде прозрачной полоски на корпусе 5 колпачка 4. Как показано на фиг. 5-6, буртик служит опорой контейнеру, которому придана форма микрокапсулы 19, также содержащей текучую среду. Кроме того, в таком варианте осуществления можно отметить, что колпачок 4 имеет прозрачную поверхность 21 в верхней части колпачка 4. Кроме того, такая прозрачная поверхность 21 находится у изменяющегося средства 18. Таким образом, вся верхняя поверхность колпачка 4 будет образована по существу в виде плоской прозрачной поверхности. Можно понять, что в обоих вариантах осуществления по фиг. 1-2 и 5-6 свободный конец 14 корпуса 5 соединен с предохранительным уплотнением 7 посредством множества соединительных связей 22, разрываемых при первом открытии бутылки 2. Также следует отметить наличие фиксатора 23, который жестко присоединен к внутренней поверхности 15 корпуса 5 посредством части поверхности 24 контакта. Фиксатор 23 имеет кольцевой элемент 25, проходящей параллельно оси Х-Х колпачка 4 к корпусу бутылки 2, и сцеплен с образованием одного целого с внутренней поверхностью 12 горлышка 10 бутылки. Кроме того, вблизи предохранительного уплотнения 7 такой корпус 5 имеет сектор кольцевого ребра или виток 26 резьбы, приспособленный для сцепления с соответствующей канавкой 27 гильзы 6. Гильза 6, которая удерживается горлышком 10 бутылки 2 в соответствии с техническими решениями, известными специалисту в данной области техники, имеет по существу цилиндрическую или трубчатую форму, имеет ось, совпадающую с осью Х-Х колпачка 4, и на ее наружной поверхности выполнена верхняя кромка 28 и резьба 29, причем такая резьба 29 состоит, по меньшей мере, из одной пары криволинейных выступов 30 и 31. В частности, верхняя кромка 28 образует верхнюю отбортованную поверхность, которая проходит по существу перпендикулярно оси Х-Х в сторону пространства, наружного по отношению к гильзе 6. Кроме того, в то же время такая кромка 28 представляет собой неотъемлемую часть криволинейного выступа 32, который проходит на заданную длину по гильзе 6. Такой криволинейный выступ 32, например, имеет первый участок 33, который является по существу прямолинейным или плоским, второй участок 34, который является по существу восходящим или разрезающим, и, в завершение, третий участок 35, который является по существу прямолинейным или плоским. Такая конфигурация криволинейного выступа 32 предпочтительна с учетом того, что будет описано ниже. Криволинейный выступ 31, длина которого задана при проектировании, приспособлен для винтового соединения с внутренней поверхностью 15 корпуса 5 колпачка 4, и он имеет, например, первый участок 36, который является по существу прямолинейным или плоским, и второй участок 38bis, который является по существу восходящим или разрезающим, подобно криволинейному выступу 30, который-2 005885 также способствует винтовому соединению с внутренней поверхностью 15 корпуса 5 колпачка 4; действительно, такой криволинейный выступ 30 имеет первый участок 37, который является по существу прямолинейным или плоским, и второй участок 38, который является по существу восходящим или разрезающим. Такая конфигурация криволинейных выступов 31 и 30 предпочтительна с точки зрения того, что будет описано ниже. Кроме того, верхний край 28 также служит в качестве опорного основания для стержнеобразного выступа 39. Таким образом, дисковый элемент 40 имеет, по меньшей мере, одну пару стержнеобразных выступов 39. Фактически, дисковый элемент 40 выполнен с заданной толщиной, заданной при проектировании,для образования верхней поверхности 41 и нижней поверхности 42. Выступ 39 представляет собой часть нижней поверхности 42. Кроме того, на верхней поверхности 41 дискового элемента 40 также предусмотрен другой выступ 43, проходящий параллельно оси Х-Х колпачка 4 к нижней поверхности 13 колпачка 4. Как можно понять из ряда фиг. 1-8, существует разница между длиной выступа 43, принадлежащего верхней поверхности 41, и выступа 39, принадлежащего нижней поверхности 42 дискового элемента 40. Такая разница является предпочтительной с точки зрения того, что будет описано ниже. В данном первом и втором варианте осуществления настоящего изобретения положение дискового элемента 40 имеет особенно важное значение. Действительно, такой дисковый элемент 40 расположен в верхней части указанного фиксатора 23. Как можно понять, в частности, из фиг. 1, выступ 43 размещен в виде клина в специальном гнезде 44, образованном в выступе 17, и такой выступ 43 проходит до перекрытия с контейнерами 19 тороидальной формы. С другой стороны, из фиг. 5 можно понять, что выступ 43 проходит до перекрывания разрушаемого контейнерного средства 19, которым придана форма микрокапсулы, не проходя через какую-либо опорную поверхность. На фиг. 3 и 4 можно видеть соответственно вид в перспективе сверху и снизу дискового элемента 40 по первому варианту осуществления, то есть по варианту осуществления, показанному на фиг. 1-2. На этих фиг. 3-4 можно видеть наличие множества выступов 43 на верхней поверхности 41 дискового элемента 40. Такие выступы 43 расположены на периферии дискового элемента 40 и с обеспечением взаимной симметричности. Также можно отметить, что количество стержнеобразных выступов 39 нижней поверхности 42 меньше количества выступов 43 верхней поверхности 41. Это обусловлено тем, что одной пары стержнеобразных выступов 39 достаточно для достижения заданной цели. Как можно заметить из конкретных вариантов осуществления, выступы 43 поверхности 41 представляют собой перфорирующие элементы, имеющие такую коническую форму, которая позволяет прорвать контейнер 19, но они также могут представлять собой средства, имеющие такую форму, которая позволяет разрушить контейнерное средство 19 посредством раздавливания. Например, контейнерное средство 19 может представлять собой стеклянные пластины. Из фиг. 7-8, то есть из видов в перспективе дискового элемента 40 в случае второго варианта осуществления, можно заметить, что выступы 43, имеющиеся на верхней поверхности 41 дискового элемента 40, находятся в самом внутреннем положении, если сравнить с тем, что показано на видах в перспективе по фиг. 3 и 4, в то время как выступы 39 нижней поверхности 42 расположены аналогично тому, что показано на предыдущих видах в перспективе по фиг. 3-4. Также и в случае вариантов осуществления по фиг. 7-8 выступы 43 представляют собой перфорирующие элементы, имеющие такую коническую форму, которая позволяет прорвать контейнер 19, но они также могут представлять собой элементы, имеющие такую форму, которая позволяет разрушить контейнерное средство 19 посредством раздавливания. Для обоих вариантов осуществления предохранительное укупорочное устройство 1 согласно настоящему варианту осуществления собрано для образования единого целого, с которым можно будет выполнить манипуляцию один раз для насаживания его на горлышко 10 под давлением до тех пор, пока оно не будет сцеплено со щелчком с горлышком бутылки 2. Такое состояние - это состояние, показанное на фиг. 1 и 5, то есть состояние первого и второго вариантов осуществления настоящего изобретения, когда они находятся в так называемом исходном положении. Когда пользователь выполняет действие по открытию предохранительного устройства, то есть отвинчивает колпачок 4 относительно гильзы 6, участок 26 резьбы входит в канавку 27 гильзы 6, тем самым обеспечивая угловой поворот колпачка 4.Другими словами, такой угловой поворот, вызванный пользователем, обеспечивает только вращательное движение колпачка 4 вокруг его оси Х-Х, в результате чего обеспечивается разрыв соединительных связей 15 предохранительного уплотнения 7.-3 005885 В то же время стержнеобразный выступ 39, который служит в качестве соединительного средства между профилем 32 и дисковым элементом 40, перемещается по прямолинейному или плоскому участку 33 криволинейного выступа 32, поскольку он жестко аксиально соединен с внутренней поверхностью 15 корпуса 5 колпачка 4. Другими словами, на данной первой стадии поворота колпачка 4 дисковый элемент 40 с верхними 43 и нижними выступами 39 перемещается только по горизонтальному профилю 33 криволинейного выступа 32. В то же время участок резьбы (или ребро) 26 корпуса 5 перемещается по канавке 27, образованной криволинейными выступами 31 и 30 для прямолинейного участка криволинейных выступов, то есть соответственно для участка 36 криволинейного выступа 31 и участка 37 криволинейного выступа 30. Во время этой стадии, как уже было описано, линия 8 ослабления, соединяющая колпачок 4 с предохранительным уплотнением 7, разрушается за счет поворота. Действительно, такое предохранительное уплотнение 7 жестко соединено с концевым участком гильзы 6 с предотвращением поворота уплотнения посредством соответствующего соединительного средства 7 а. По мере того, как пользователь продолжает поворачивать колпачок 4, стержнеобразный выступ 39 соприкасается со разрезающим (восходящим) профилем 34 криволинейного выступа 32, тем самым вызывая аксиальное перемещение дискового элемента 40 с его выступами 39 и 43 вдоль оси Х-Х. Такое аксиальное перемещение дискового элемента 40 вызывает перфорирование разрываемого контейнерного средства 19 выступами 43, тем самым приводя к выпуску текучей среды, содержащейся в указанных контейнерах 19. Текучая среда растекается по войлоку 18, тем самым вызывая изменение его цвета, как показано на фиг. 2 и 6. В первом варианте осуществления, показанном на фиг. 1-2, это означает, что пользователь может видеть внутреннюю зону сквозь прозрачную поверхность или полоску 20, когда она приобретает другой цвет по отношению к исходному цвету, в результате чего обеспечивается возможность простой проверки открытия и/или вскрытия укупорочного средства 1. Во втором варианте осуществления, показанном на фиг. 5-6, выпуск текучей среды из микрокапсулы 19, вызывает изменение цвета, которое можно видеть сквозь всю верхнюю поверхность 21 колпачка 4, что обеспечивает в данной ситуации немедленную и интуитивную проверку в отношении открытия и/или вскрытия укупорочного устройства 1. На конце восходящего участка 34 криволинейного выступа 32 имеется дополнительный прямолинейный или плоский участок 35; такой плоский участок 35 обеспечивает необратимую фиксацию диска 40 с помощью выступов 39 и 43 относительно поверхности 17 выступа 16 посредством соответствующих средств 15 а, образованных на внутренней поверхности 15 корпуса 5. По мере того, как ребро 26 продолжает перемещаться, оно соприкасается с восходящим участком 38 и 38bis криволинейных выступов 30 и 31; такие восходящие или разрезающие участки 38 и 38bis позволяют колпачку 4 совершать аксиальное перемещение вдоль их оси Х-Х с тем, чтобы обеспечить отвинчивание колпачка 4 от гильзы 6, как показано на фиг. 2 и 6. В обоих вариантах осуществления, описанных выше, в конце операции отвинчивания колпачка 4 дисковый элемент 40 с выступами 43 верхней поверхности 41 и стержнеобразными выступами 39 нижней поверхности 42 остается вставленным с возможностью извлечения в положениях, показанных на фиг. 2 и 6, то есть в так называемом положении использования. На фиг. 9-10, показывающих третий вариант осуществления настоящего изобретения, где используется идентичная нумерация для уже описанных элементов, можно сразу же заметить наличие выливного элемента 45, установленного на бутылке 2 в соответствии с обычными способами, хорошо известными специалисту в данной области техники. Корпус 5 колпачка 4 имеет опорное средство 46, содержащее выступ, обращенный к оси Х-Х, причем такой выступ представляет собой буртик. Подобное опорное средство или буртик 46 предпочтительно состоит из такого ступенчатого профиля внутренней поверхности корпуса 5, который образован так, чтобы создать выступ 47, который по существу перпендикулярен к внутренней поверхности 15 указанного корпуса. Такой выступ 47 служит в качестве опоры для профиля или резьбы 48 выливного элемента 45. Такой профиль 48, например, имеет первый по существу прямолинейный или плоский участок 49,второй по существу восходящий участок 50. Такая конфигурация профиля 48 предпочтительна с учетом того, что будет описано ниже. Кроме того, можно отметить, что колпачок 4 имеет прозрачную поверхность 21 в своей верхней части. Такая прозрачная поверхность 21 находится у изменяющегося средства 18. В частности, выливной элемент 45, по существу имеющий цилиндрическую или трубчатую форму,имеет ось, совпадающую с осью Х-Х колпачка 4, и поскольку на наружной части выливного элемента 45 выполнена резьба 48, он образует винтовое соединение с внутренней поверхностью 15 корпуса 5 колпачка 4.-4 005885 В отличие от того, что показано в предыдущих вариантах осуществления по фиг. 1-2 и 5-6, данный вариант осуществления имеет соединительное средство 50, расположенное между фиксатором 23 и дисковым элементом 40. Действительно, рассматривая виды в перспективе по фиг. 11-12, можно заметить, что это соединительное средство 50 состоит из криволинейных выступов, образованных на нижней поверхности 42 указанного дискового элемента 40. Фактически, криволинейные выступы 50 имеют плоский участок 51 и разрезающий участок 52, назначение которых будет проиллюстрировано ниже. Кроме того, на фиг. 12 можно заметить наличие ножки 53 с канавками, которая проходит аксиально вдоль оси Х-Х колпачка 4 и является коаксиальной по отношению к отверстию 9 выливного элемента 45 бутылки 2. Также в этом последнем варианте осуществления, когда пользователь открывает предохранительное устройство 1, то есть отвинчивает колпачок 4 от выливного элемента 45, буртик 46 перемещается по резьбе 47, тем самым вызывая угловой поворот колпачка 4. Другими словами, такой угловой поворот, вызванный действиями пользователя, приводит одновременно к вращательному движению и поступательному перемещению колпачка 4 вокруг его оси Х-Х, что вызывает разрушение линии 8 ослабления и перфорирование контейнера 19 выступами 43. Таким образом, когда пользователь поворачивает колпачок 4, фиксатор 23 поворачивается, поскольку его тянет колпачок 4, так как фиксатор 23 жестко соединен с внутренней поверхностью 15 корпуса 5 посредством контактного участка 24, в то время как дисковый элемент 40 удерживается неподвижно центральной ножкой 53 с канавками. Дисковый элемент 40 остается неподвижным как в угловом, так и в аксиальном направлениях, пока не войдет в контакт с восходящим профилем 52 криволинейных выступов 50. Когда будет достигнуто такое состояние, происходит аксиальное перемещение вдоль оси Х-Х дискового элемента 40 и через выступы 43, то есть конусообразные выступы, тем самым обеспечивается перфорирование разрываемого контейнерного средства 19. После этого происходит выпуск текучей среды, содержащейся в контейнерах 19, и текучая среда растекается по изменяющимся средствам 18, тем самым вызывая изменение их цвета. Поскольку колпачок 4 выполнен с прозрачной верхней поверхностью 21, пользователь может сразу же увидеть, был ли открыт и/или вскрыт колпачок 4. Предпочтительно все указанные выше варианты осуществления также обеспечивают возможность того, что разрываемое контейнерное средство 19 будет содержать не текучую среду, а вещества, которые могут быть активированы газообразными элементами, присутствующими в атмосфере. В частности и предпочтительно это решение позволяет устранить изменяющееся средство 18 с обеспечением в результате этого экономии затрат и времени изготовления. Действительно, например, существует возможность выполнения контейнеров, которые могут быть разорваны путем перфорирования или продавливания и которые содержат вещество, которое окисляется при контакте с кислородом, в результате чего изменяется его внешний вид, когда выступы выполнят свое разрывающее действие на контейнерном средстве. Такое вещество может представлять собой гель или зерна соли, которые изменяют свой хроматический внешний вид при контакте с воздухом. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Предохранительное укупорочное устройство для контейнеров (2) для текучих сред, в частности для бутылок для [алкогольных] напитков и тому подобного, с отверстием (9), ограниченным горлышком(10), которое проходит аксиально от корпуса контейнера (2), содержащее колпачок (4), имеющий по меньшей мере один прозрачный участок (20; 21) поверхности, корпус (5) и нижнюю поверхность (13); причем указанный корпус (5) проходит вдоль продольной оси (Х-Х), перпендикулярной колпачку(4), и выполнен с возможностью винтового соединения с горлышком (10) контейнера (2) посредством множества профилей (30; 31, 32; 48) и соединен с предохранительным кольцом (7) посредством линии(8) ослабления; причем отверстие (9) закрыто фиксатором (23); и фиксатор (23) соединен с корпусом (5) и выполнен с кольцевым элементом (25); причем кольцевой элемент (25) проходит аксиально к корпусу контейнера (2) и сцеплен с горлышком (10) контейнера (2); отличающееся тем, что оно содержит дисковый элемент (40), расположенный в верхней части фиксатора (23) и поперечно по отношению к корпусу (5) и имеющий диаметр, по существу, равный диаметру отверстия (9), и выполненный с верхней поверхностью (41) и нижней поверхностью (42);-5 005885 причем верхняя поверхность (41) дискового элемента (40) снабжена по меньшей мере одним выступом (43), который проходит в сторону нижней поверхности (13) колпачка (4); разрушаемое контейнерное средство (19), вставленное между по меньшей мере одним выступом(43) и нижней поверхностью (13) колпачка (4) и приспособленное для содержания веществ, способных изменять состояния зоны, видимой сквозь указанный по меньшей мере один прозрачный участок (20; 21) колпачка (4); соединительное средство (39; 50), приспособленное для задания относительного перемещения между дисковым элементом (40) и разрушаемым контейнерным средством (19), когда указанный корпус (5) перемещается по профилям (30; 31; 32; 48), для обеспечения проникновения по меньшей мере одного выступа (43) в разрушаемое контейнерное средство (19). 2. Укупорочное устройство по п.1, отличающееся тем, что соединительное средство (39; 50) состоит из дополнительного по меньшей мере одного выступа (39), который проходит в продольном направлении относительно оси горлышка (10) к корпусу контейнера (2), выступая от нижней поверхности (42) дискового элемента (40). 3. Укупорочное устройство по п.2, отличающееся тем, что горлышко (10) снабжено трубчатой гильзой (6), выполненной с множеством профилей (30; 31; 32), причем гильза (6) установлена снаружи на горлышко (10). 4. Укупорочное устройство по п.3, отличающееся тем, что указанный дополнительный по меньшей мере один выступ (39) взаимодействует с одним (32) из множества профилей (30; 31, 32) трубчатой гильзы (6). 5. Укупорочное устройство по п.4, отличающееся тем, что профиль (32) из множества профилей(30; 31; 32) представляет собой криволинейный профиль с меньшей длиной по сравнению с остальными профилями. 6. Укупорочное устройство по п.5, отличающееся тем, что профиль (32) из множества профилей(30; 31; 32) имеет исключительно восходящую конфигурацию. 7. Укупорочное устройство по п.5, отличающееся тем, что профиль (32) из множества профилей(30; 31; 32) имеет первый участок (33) профиля с прямолинейной конфигурацией и второй участок (34) профиля с восходящей конфигурацией. 8. Укупорочное устройство по п.7, отличающееся тем, что второй участок (34) профиля имеет дополнительный участок (35) профиля с прямолинейной конфигурацией, расположенный на конце восходящего участка (34). 9. Укупорочное устройство по п.1, отличающееся тем, что соединительное средство (39, 50) представляет собой множество криволинейных выступов (50) и ножку (53) с канавками, выступающую от нижней поверхности (42) дискового элемента (40). 10. Укупорочное устройство по п.9, отличающееся тем, что множество криволинейных выступов(50) расположено вдоль окружной периферии и имеет плоский участок (51) и восходящий участок (52). 11. Укупорочное устройство по п.6, отличающееся тем, что ножка (53) с канавками является коаксиальной дисковому элементу (40). 12. Укупорочное устройство по п.1, отличающееся тем, что разрушаемое контейнерное средство(19) состоит из множества микрокапсул. 13. Укупорочное устройство по п.1, отличающееся тем, что разрушаемое контейнерное средство(19) имеет форму тороида. 14. Укупорочное устройство по п.1, отличающееся тем, что вещества, способные изменять состояния зоны, видимой сквозь по меньшей мере один прозрачный участок (20, 21) колпачка (4), представляют собой вещества такого типа, которые чувствительны к газообразным элементам, присутствующим в атмосфере. 15. Укупорочное устройство по п.1, отличающееся тем, что верхняя поверхность (41) дискового элемента (40) снабжена средством (18), приспособленным для изменения его хроматического состояния. 16. Укупорочное устройство по п.15, отличающееся тем, что средство (18), приспособленное для изменения его хроматического состояния, состоит из войлока, ткани или промокательной бумаги, или лакмусовой бумаги, геля или зерен соли. 17. Укупорочное устройство по п.16, отличающееся тем, что вещества, способные изменять состояния зоны, видимой сквозь по меньшей мере один прозрачный участок (20, 21) колпачка (4), состоят из текучей среды, вступающей в реакцию с войлоком (18). 18. Укупорочное устройство по п.1, отличающееся тем, что участок прозрачной поверхности (20) колпачка представляет собой кольцевой участок корпуса (5). 19. Укупорочное устройство по п.1, отличающееся тем, что участок (21) прозрачной поверхности указанного колпачка (4) представляет собой верхний плоский участок колпачка.
