Угловой электрический соединитель с взаимной установкой обоих угловых колен

Номер патента: 5474

Опубликовано: 24.02.2005

Авторы: Бартоломе Марио, Келер Франк, Хох Ахим, Райх Гюнтер, Штратц Манфред

Скачать PDF файл.

Формула / Реферат

1. Угловой электрический соединитель (1) с содержащим электрические контакты (3) изолятором (4), который в рабочем положении размещен и выполнен в первом угловом колене этого соединителя, причем исходящие из изолятора (4) и от электрических контактов (3) проводники проходят через второе угловое колено (5) соединителя (1) к потребителю или к источнику тока за стенкой, например, в корпусе, в котором второе угловое колено (5) в рабочем положении удерживается непосредственно или опосредованно по меньшей мере одним крепежным винтом (6), при этом крепежный винт служит одновременно для установки обоих колен в рабочем положении, отличающийся тем, что второе угловое колено (5) имеет проходящее поперек ее направлению приемное отверстие (8), в которое может вставляться и с которым согласован участок (9) штыревого контактного разъема первого углового колена (2), и что в области перекрытия или касания внутренней стороны приемного отверстия (8) второго углового колена (5) с участком штыревого контактного разъема первого углового колена (2) предусмотрено проходящее поперечно к осевому направлению первого углового колена (2) отверстие (10) через второе угловое колено (5) до его плоскости (7) прилегания к стенке для приема крепежного винта (6), который в упомянутой области касания соответственно частью своего поперечного сечения подобно секущей проходит, по меньшей мере, через часть поперечного сечения стенки (11) участка (9) штыревого контактного разъема первого углового колена (2), так что в рабочем положении проходящий через это сквозное отверстие (10) крепежный винт (6) одновременно проходит через участок (9) штыревого контактного разъема и устанавливает с геометрическим замыканием первое угловое колено (2) в осевом направлении.

2. Соединитель по п.1, отличающийся тем, что в области касания приемного отверстия (8) второго углового колена (5) предусмотрены два параллельно проходящих отверстия (10) для крепежных винтов (6), которые в рабочем положении частью своего поперечного сечения заходят в стенку (11) участка (9) штыревого контактного разъема первого углового колена (2), и предусмотрены два крепежных винта (6), охватывающих в рабочем положении первое угловое колено (2).

3. Соединитель по п.1 или 2, отличающийся тем, что дополнительно к одному или нескольким крепежным винтам, устанавливающим в рабочем положении первое угловое колено (2) на втором угловом колене (5), на упомянутом втором угловом колене (5) вне области соединения с первым угловым коленом (2) предусмотрено по меньшей мере одно дополнительное отверстие (10a) для по меньшей мере одного дополнительного крепежного винта (6a).

4. Соединитель по одному из пп.1-3, отличающийся тем, что второе угловое колено (5) имеет внешнюю форму куба или прямоугольного параллелепипеда, причем боковая поверхность (15) имеет приемное отверстие (8) для первого углового колена (2).

5. Соединитель по одному из пп.1-4, отличающийся тем, что крепежные винты (6, 6a) имеют с одной стороны зацепляющуюся с вторым угловым коленом (5) головку (16) винта, а с другой стороны резьбу (17), которая согласована с сопряженной резьбой в стенке или с размещенной за этой стенкой гайкой или иным подобным сопряженным элементом.

6. Соединитель по одному из пп.1-5, отличающийся тем, что сквозные отверстия (10, 10a) для крепежных винтов (6, 6a) представляют собой высверленные отверстия.

7. Соединитель по одному из пп.1-6, отличающийся тем, что часть сквозного отверстия (10) для крепежных винтов (6) для одновременной фиксации первого углового колена (2) на участке (9) штыревого контактного разъема проходит через его стенку (11), по меньшей мере, частично и образует сквозную щель, проходящую поперечно осевому направлению этого первого углового колена, в необходимом случае через стенку (11).

8. Соединитель по одному из пп.1-7, отличающийся тем, что в осевом направлении рядом с зоной отверстий или щели на участке (9) штыревого контактного разъема предусмотрен упор (18) на первом угловом колене, который в рабочем положении ограничивает глубину вставки участка (9) штыревого контактного разъема относительно второго углового колена (5), причем этот упор (18) имеет такое расстояние от зоны отверстий или щели, что между ними может быть установлена прокладка, с помощью которой оба угловых колена в рабочем положении уплотняются по отношению друг к другу.

9. Соединитель по одному из пп.1-8, отличающийся тем, что прокладка, предусмотренная на упоре первого углового колена, представляет собой уплотнительное кольцо, в частности кольцо круглого сечения, упругость котороготакже служит для компенсации осевых допусков.

10. Соединитель по одному из пп.1-9, отличающийся тем, что приемное отверстие (8) на втором угловом колене (5) относительно его плоскости (7) касания, соединяемой со стенкой, имеет большее расстояние, чем расстояние от удаленного от стенки края этого углового колена (5), и размещено в боковой плоскости (15) второго углового колена (5), проходящей в рабочем положении под углом к упомянутой стенке.

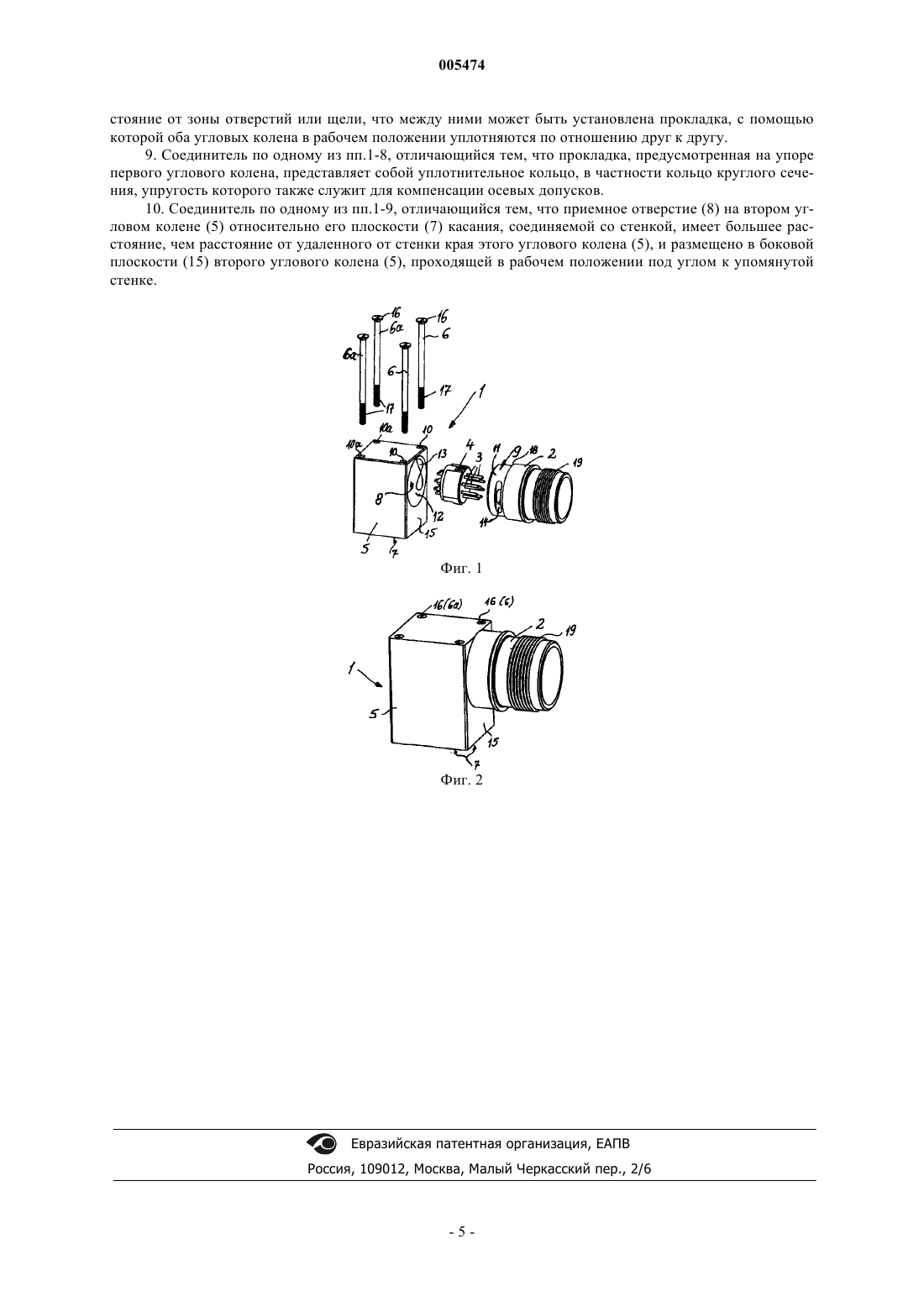

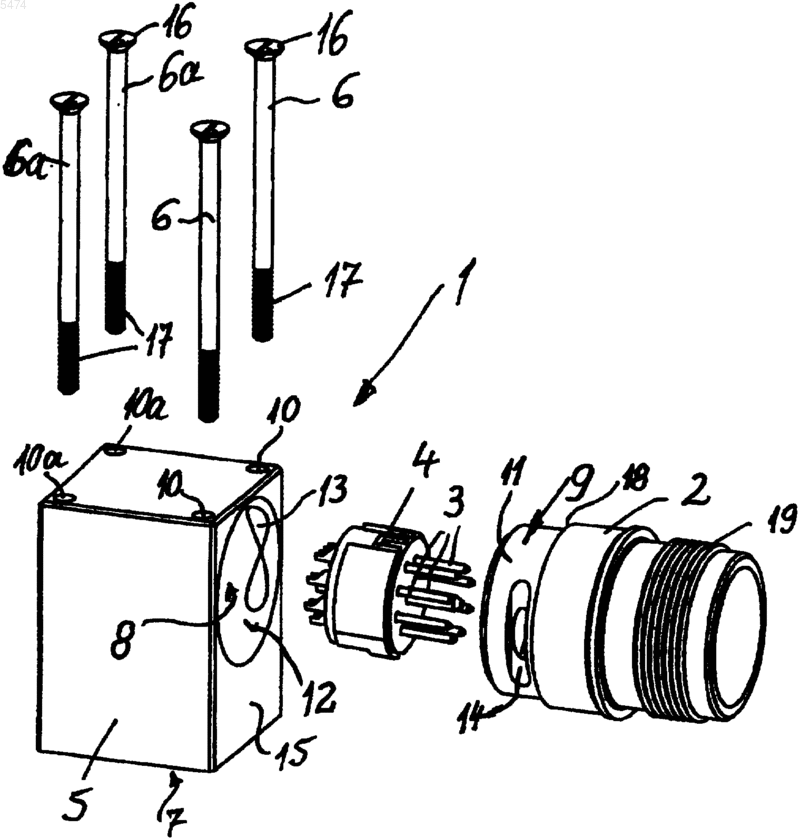

Рисунок 1



Текст

Смотреть все

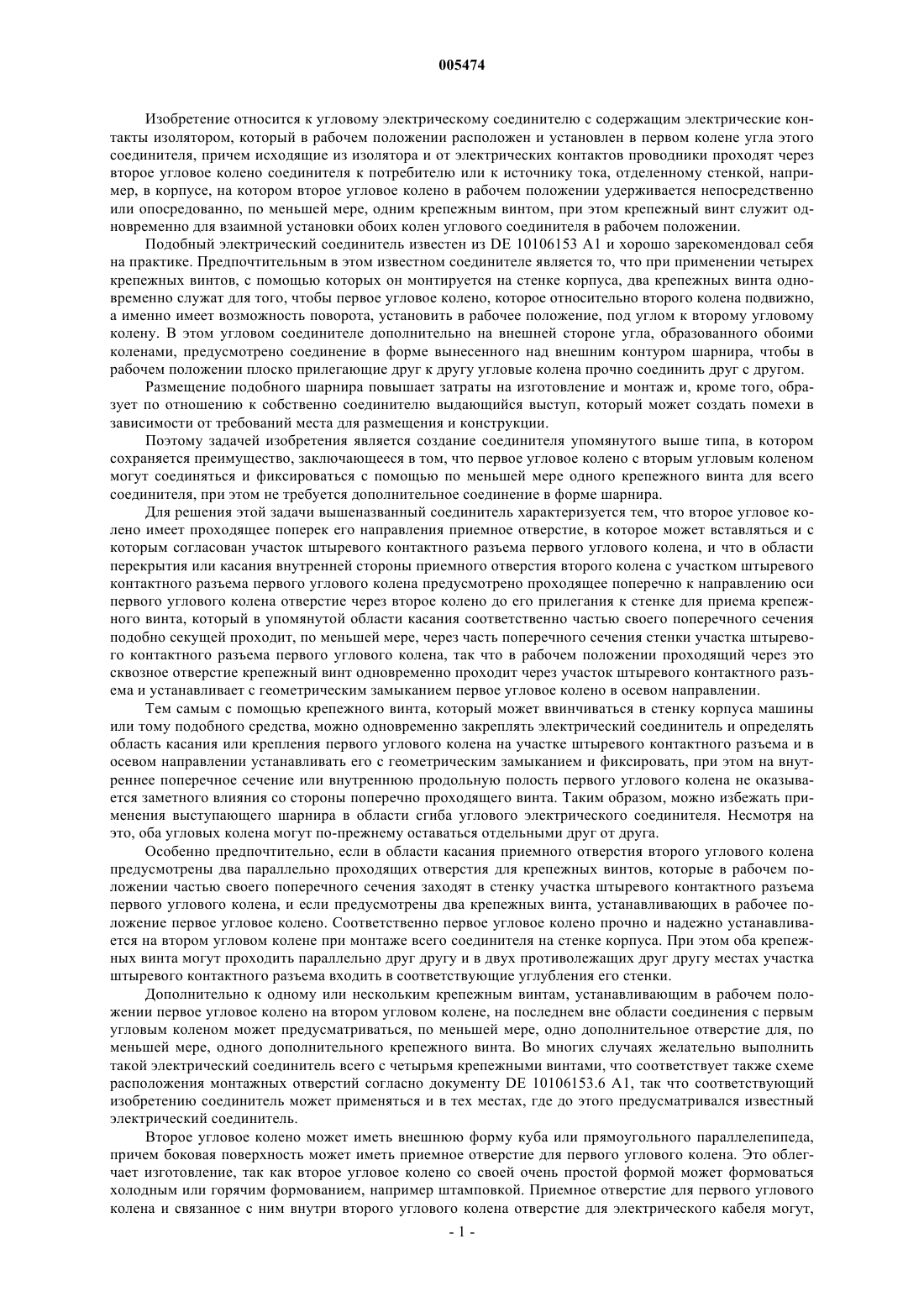

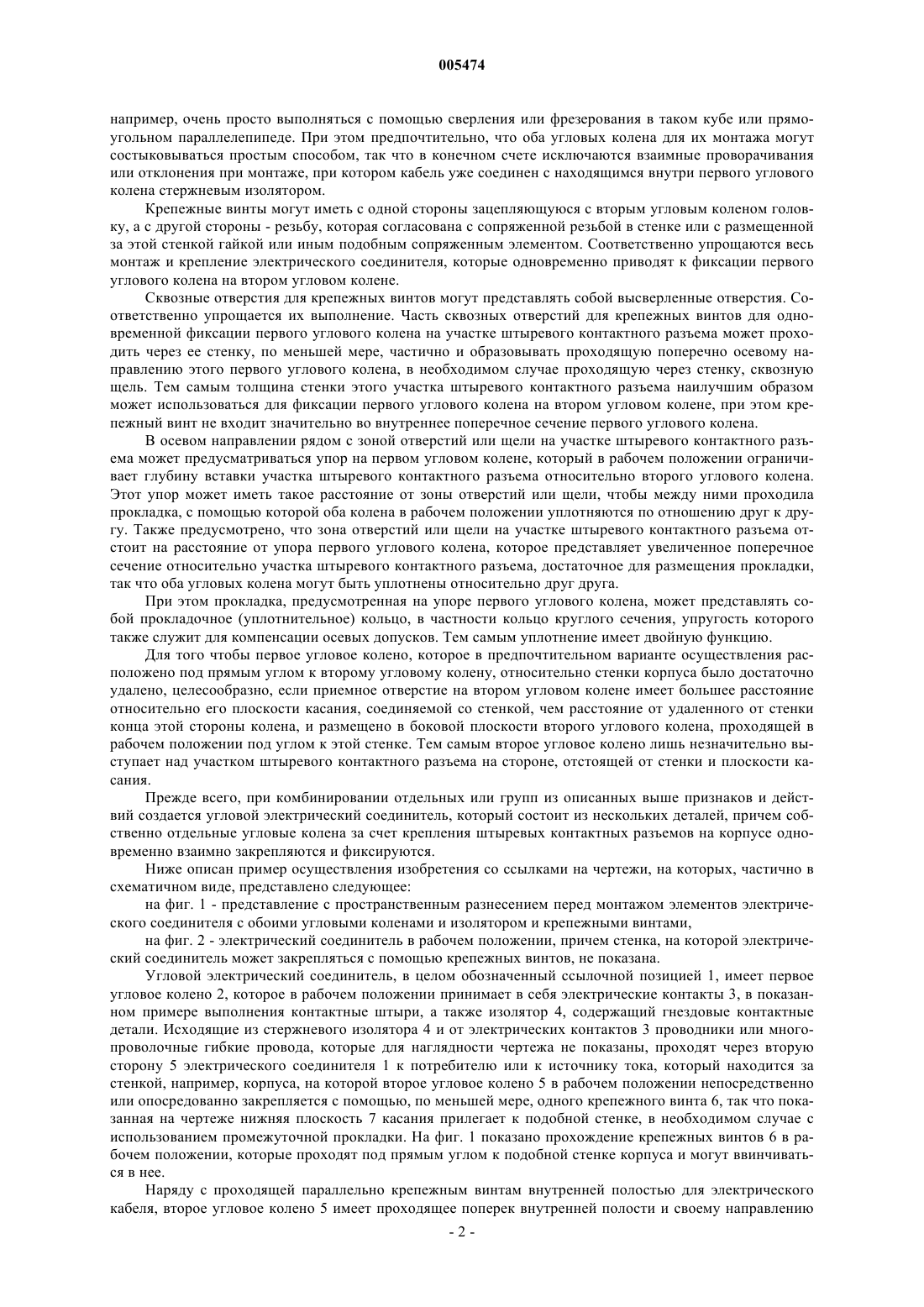

005474 Изобретение относится к угловому электрическому соединителю с содержащим электрические контакты изолятором, который в рабочем положении расположен и установлен в первом колене угла этого соединителя, причем исходящие из изолятора и от электрических контактов проводники проходят через второе угловое колено соединителя к потребителю или к источнику тока, отделенному стенкой, например, в корпусе, на котором второе угловое колено в рабочем положении удерживается непосредственно или опосредованно, по меньшей мере, одним крепежным винтом, при этом крепежный винт служит одновременно для взаимной установки обоих колен углового соединителя в рабочем положении. Подобный электрический соединитель известен из DE 10106153 A1 и хорошо зарекомендовал себя на практике. Предпочтительным в этом известном соединителе является то, что при применении четырех крепежных винтов, с помощью которых он монтируется на стенке корпуса, два крепежных винта одновременно служат для того, чтобы первое угловое колено, которое относительно второго колена подвижно,а именно имеет возможность поворота, установить в рабочее положение, под углом к второму угловому колену. В этом угловом соединителе дополнительно на внешней стороне угла, образованного обоими коленами, предусмотрено соединение в форме вынесенного над внешним контуром шарнира, чтобы в рабочем положении плоско прилегающие друг к другу угловые колена прочно соединить друг с другом. Размещение подобного шарнира повышает затраты на изготовление и монтаж и, кроме того, образует по отношению к собственно соединителю выдающийся выступ, который может создать помехи в зависимости от требований места для размещения и конструкции. Поэтому задачей изобретения является создание соединителя упомянутого выше типа, в котором сохраняется преимущество, заключающееся в том, что первое угловое колено с вторым угловым коленом могут соединяться и фиксироваться с помощью по меньшей мере одного крепежного винта для всего соединителя, при этом не требуется дополнительное соединение в форме шарнира. Для решения этой задачи вышеназванный соединитель характеризуется тем, что второе угловое колено имеет проходящее поперек его направления приемное отверстие, в которое может вставляться и с которым согласован участок штыревого контактного разъема первого углового колена, и что в области перекрытия или касания внутренней стороны приемного отверстия второго колена с участком штыревого контактного разъема первого углового колена предусмотрено проходящее поперечно к направлению оси первого углового колена отверстие через второе колено до его прилегания к стенке для приема крепежного винта, который в упомянутой области касания соответственно частью своего поперечного сечения подобно секущей проходит, по меньшей мере, через часть поперечного сечения стенки участка штыревого контактного разъема первого углового колена, так что в рабочем положении проходящий через это сквозное отверстие крепежный винт одновременно проходит через участок штыревого контактного разъема и устанавливает с геометрическим замыканием первое угловое колено в осевом направлении. Тем самым с помощью крепежного винта, который может ввинчиваться в стенку корпуса машины или тому подобного средства, можно одновременно закреплять электрический соединитель и определять область касания или крепления первого углового колена на участке штыревого контактного разъема и в осевом направлении устанавливать его с геометрическим замыканием и фиксировать, при этом на внутреннее поперечное сечение или внутреннюю продольную полость первого углового колена не оказывается заметного влияния со стороны поперечно проходящего винта. Таким образом, можно избежать применения выступающего шарнира в области сгиба углового электрического соединителя. Несмотря на это, оба угловых колена могут по-прежнему оставаться отдельными друг от друга. Особенно предпочтительно, если в области касания приемного отверстия второго углового колена предусмотрены два параллельно проходящих отверстия для крепежных винтов, которые в рабочем положении частью своего поперечного сечения заходят в стенку участка штыревого контактного разъема первого углового колена, и если предусмотрены два крепежных винта, устанавливающих в рабочее положение первое угловое колено. Соответственно первое угловое колено прочно и надежно устанавливается на втором угловом колене при монтаже всего соединителя на стенке корпуса. При этом оба крепежных винта могут проходить параллельно друг другу и в двух противолежащих друг другу местах участка штыревого контактного разъема входить в соответствующие углубления его стенки. Дополнительно к одному или нескольким крепежным винтам, устанавливающим в рабочем положении первое угловое колено на втором угловом колене, на последнем вне области соединения с первым угловым коленом может предусматриваться, по меньшей мере, одно дополнительное отверстие для, по меньшей мере, одного дополнительного крепежного винта. Во многих случаях желательно выполнить такой электрический соединитель всего с четырьмя крепежными винтами, что соответствует также схеме расположения монтажных отверстий согласно документу DE 10106153.6 A1, так что соответствующий изобретению соединитель может применяться и в тех местах, где до этого предусматривался известный электрический соединитель. Второе угловое колено может иметь внешнюю форму куба или прямоугольного параллелепипеда,причем боковая поверхность может иметь приемное отверстие для первого углового колена. Это облегчает изготовление, так как второе угловое колено со своей очень простой формой может формоваться холодным или горячим формованием, например штамповкой. Приемное отверстие для первого углового колена и связанное с ним внутри второго углового колена отверстие для электрического кабеля могут,-1 005474 например, очень просто выполняться с помощью сверления или фрезерования в таком кубе или прямоугольном параллелепипеде. При этом предпочтительно, что оба угловых колена для их монтажа могут состыковываться простым способом, так что в конечном счете исключаются взаимные проворачивания или отклонения при монтаже, при котором кабель уже соединен с находящимся внутри первого углового колена стержневым изолятором. Крепежные винты могут иметь с одной стороны зацепляющуюся с вторым угловым коленом головку, а с другой стороны - резьбу, которая согласована с сопряженной резьбой в стенке или с размещенной за этой стенкой гайкой или иным подобным сопряженным элементом. Соответственно упрощаются весь монтаж и крепление электрического соединителя, которые одновременно приводят к фиксации первого углового колена на втором угловом колене. Сквозные отверстия для крепежных винтов могут представлять собой высверленные отверстия. Соответственно упрощается их выполнение. Часть сквозных отверстий для крепежных винтов для одновременной фиксации первого углового колена на участке штыревого контактного разъема может проходить через ее стенку, по меньшей мере, частично и образовывать проходящую поперечно осевому направлению этого первого углового колена, в необходимом случае проходящую через стенку, сквозную щель. Тем самым толщина стенки этого участка штыревого контактного разъема наилучшим образом может использоваться для фиксации первого углового колена на втором угловом колене, при этом крепежный винт не входит значительно во внутреннее поперечное сечение первого углового колена. В осевом направлении рядом с зоной отверстий или щели на участке штыревого контактного разъема может предусматриваться упор на первом угловом колене, который в рабочем положении ограничивает глубину вставки участка штыревого контактного разъема относительно второго углового колена. Этот упор может иметь такое расстояние от зоны отверстий или щели, чтобы между ними проходила прокладка, с помощью которой оба колена в рабочем положении уплотняются по отношению друг к другу. Также предусмотрено, что зона отверстий или щели на участке штыревого контактного разъема отстоит на расстояние от упора первого углового колена, которое представляет увеличенное поперечное сечение относительно участка штыревого контактного разъема, достаточное для размещения прокладки,так что оба угловых колена могут быть уплотнены относительно друг друга. При этом прокладка, предусмотренная на упоре первого углового колена, может представлять собой прокладочное (уплотнительное) кольцо, в частности кольцо круглого сечения, упругость которого также служит для компенсации осевых допусков. Тем самым уплотнение имеет двойную функцию. Для того чтобы первое угловое колено, которое в предпочтительном варианте осуществления расположено под прямым углом к второму угловому колену, относительно стенки корпуса было достаточно удалено, целесообразно, если приемное отверстие на втором угловом колене имеет большее расстояние относительно его плоскости касания, соединяемой со стенкой, чем расстояние от удаленного от стенки конца этой стороны колена, и размещено в боковой плоскости второго углового колена, проходящей в рабочем положении под углом к этой стенке. Тем самым второе угловое колено лишь незначительно выступает над участком штыревого контактного разъема на стороне, отстоящей от стенки и плоскости касания. Прежде всего, при комбинировании отдельных или групп из описанных выше признаков и действий создается угловой электрический соединитель, который состоит из нескольких деталей, причем собственно отдельные угловые колена за счет крепления штыревых контактных разъемов на корпусе одновременно взаимно закрепляются и фиксируются. Ниже описан пример осуществления изобретения со ссылками на чертежи, на которых, частично в схематичном виде, представлено следующее: на фиг. 1 - представление с пространственным разнесением перед монтажом элементов электрического соединителя с обоими угловыми коленами и изолятором и крепежными винтами,на фиг. 2 - электрический соединитель в рабочем положении, причем стенка, на которой электрический соединитель может закрепляться с помощью крепежных винтов, не показана. Угловой электрический соединитель, в целом обозначенный ссылочной позицией 1, имеет первое угловое колено 2, которое в рабочем положении принимает в себя электрические контакты 3, в показанном примере выполнения контактные штыри, а также изолятор 4, содержащий гнездовые контактные детали. Исходящие из стержневого изолятора 4 и от электрических контактов 3 проводники или многопроволочные гибкие провода, которые для наглядности чертежа не показаны, проходят через вторую сторону 5 электрического соединителя 1 к потребителю или к источнику тока, который находится за стенкой, например, корпуса, на которой второе угловое колено 5 в рабочем положении непосредственно или опосредованно закрепляется с помощью, по меньшей мере, одного крепежного винта 6, так что показанная на чертеже нижняя плоскость 7 касания прилегает к подобной стенке, в необходимом случае с использованием промежуточной прокладки. На фиг. 1 показано прохождение крепежных винтов 6 в рабочем положении, которые проходят под прямым углом к подобной стенке корпуса и могут ввинчиваться в нее. Наряду с проходящей параллельно крепежным винтам внутренней полостью для электрического кабеля, второе угловое колено 5 имеет проходящее поперек внутренней полости и своему направлению-2 005474 приемное отверстие 8, в которое может вставляться и с которым согласован участок 9 штыревого контактного разъема первого углового колена 2. На фиг. 1 показано, что в области перекрытия и касания внутренней стороны приемного отверстия 8 второго углового колена 5 с этим участком 9 штыревого контактного разъема первого углового колена 2 предусмотрено проходящее поперек осевому направлению первого углового колена отверстие 10, через второе колено 5 до плоскости 7 его прилегания к стенке для приема крепежного винта 6. При этом на фиг. 1 показано, что это сквозное отверстие 10 в области касания соответственно частью своего поперечного сечения проходит подобно секущей с одной стороны, по меньшей мере, через часть поперечного сечения стенки 11 участка штыревого контактного разъема 9 первого углового колена, а с другой стороны через ограничение 12 приемного отверстия 8 второго колена 5, так что крепежный винт 6, проходящий в рабочем положении через это сквозное отверстие 10, разделенное в зоне штыревого контакта, одновременно проходит через участок 9 штыревого контактного разъема и приемное отверстие 8, а именно в их взаимной граничной зоне или зоне касания, и устанавливает первое угловое колено в осевом направлении с геометрическим замыканием на втором угловом колене 5. На фиг. 1 можно видеть схематично представленный разрез 13 отверстия 10 с приемным отверстием 8 с одной стороны, а также разрез 14 в форме щели на участке 9 штыревого контактного разъема или в его стенке 11. В состыкованном положении эти оба разреза 13, 14 перекрываются таким образом, что винт 6 проходит через эти оба разреза и взаимно фиксирует их. На фиг. 1 также видно, что в области касания приемного отверстия 8 второго углового колена 5 предусмотрены два проходящих параллельно отверстия 10 для крепежных винтов 6, которые в рабочем положении частью своего поперечного сечения заходят в стенку 11 участка 9 штыревого контактного разъема первого углового колена 2. Для этого предусмотрены два крепежных винта 6 для первого углового колена 2, что ведет к более надежной и симметричной фиксации первого углового колена 2 на втором угловом колене 5. Дополнительно к крепежным винтам 6, фиксирующим в рабочем положении первое угловое колено 2 на втором угловом колене 5, можно видеть на втором угловом колене 5 вне области соединения с первым коленом 2 два дополнительных отверстия 10 а для дополнительных крепежных винтов 6 а, которые служат исключительно для лучшей фиксации электрического соединителя 1 на стенке. Но при этом винты 6 и 6 а могут быть выполнены одинаково, что облегчает монтаж и изготовление, причем, по меньшей мере, винты 6 а могут быть уплотнены, например, с помощью прокладки, имеющей круглое сечение. Второе угловое колено 5 имеет внешнюю форму в виде куба или прямоугольного параллелепипеда,причем боковая поверхность 15 имеет приемное отверстие 8 для первой стороны 2 угла. Такая деталь легко формуется и может быть изготовлена из высококачественного материала, например, из нержавеющей стали. Согласно фиг. 1 крепежные винты 6 и 6 а имеют с одной стороны головку 16 винта, взаимодействующую сверху со вторым угловым коленом 5, а с другой стороны резьбу 17, которая согласована с сопряженной резьбой в стенке или находящейся за такой стенкой корпуса, на котором закрепляется соединитель 1, гайкой или другим подобным сопряженным элементом. При этом сквозные отверстия 10 и 10 а выполнены сверлением. Часть сквозного отверстия 10 для крепежных винтов 6 для одновременной фиксации первого углового колена 2 на участке 9 штыревого контактного разъема частично пересекает в показанном примере выполнения его стенку 11 и образует соответственно проходящую поперечно осевому направлению этого первого углового колена щель, которая соответствует вышеупомянутому пересечению 14 отверстия 10 с участком 9 штыревого контактного разъема. Представленная на фиг. 1 щель в показанном примере выполнения аналогичным симметричным образом предусмотрена на противолежащей стороне этого углового колена 2. Крепежные винты 6 охватывают, таким образом, в рабочем положении практически все поперечное сечение стенки 11 участка 9 штыревого контактного разъема и приводят к наилучшей фиксации, причем пренебрежимо малая часть поперечного сечения крепежных винтов 6 вставляется во внутреннюю полость углового колена 2, для чего там имеется достаточно места. В осевом направлении смежно с зоной отверстий или щели 14 предусмотрен упор 18, который на первом угловом колене 2 угла радиально выступает относительно участка 9 штыревого контактного разъема и в рабочем положении ограничивает глубину вставки участка 9 штыревого контактного разъема относительно второго углового колена 5. При этом упор 18 имеет такое расстояние от зоны отверстий или щели, что между ними проходит не показанная на чертеже прокладка, с помощью которой в рабочем положении оба угловых колена взаимно уплотняются. Такая кольцевая уплотнительная прокладка может, ввиду ее упругости, одновременно служить для компенсации осевых допусков. На обоих чертежах можно видеть, что приемное отверстие 8 на втором угловом колене 5 по отношению к его плоскости 7 касания, соединяемой со стенкой, отстоит на большее расстояние, чем относительно удаленного от стенки края этого углового колена, и расположено в боковой плоскости 15, проходящей в рабочем положении под углом к упомянутой стенке. Тем самым в смонтированном состоянии в рабочем положении получается электрический соединитель согласно фиг. 2, в котором первое угловое колено 2 по отношению к стенке корпуса имеет необходимое расстояние, чтобы, например, разместить-3 005474 ответную часть соединителя или обеспечить возможность монтажа на предусмотренной для этого внешней резьбе 19. Угловой электрический соединитель 1 имеет два отдельных угловых колена 2 и 5, причем второе угловое колено 5 имеет приемное отверстие, проходящее поперечно его протяжению, в которое может вставляться и с которым согласован участок 9 штыревого контактного разъема первого углового колена 2, то есть в рабочем положении угловые колени 2 и 5 состыкованы. Для взаимной фиксации обоих колен в рабочем положении предусмотрено, что в зоне перекрытия или касания внутри приемного отверстия 8 предусмотрено проходящее поперек осевого направления первого углового колена 2 сквозное отверстие 10 через второе угловое колено 5, которое в зоне касания обоих угловых колен соответственно частью своего поперечного сечения лежит на одном угловом колене, а частью на другом угловом колене, так что проходящий через это отверстие 10 крепежный винт 6 охватывает оба угловых колена с геометрическим замыканием и фиксацией. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Угловой электрический соединитель (1) с содержащим электрические контакты (3) изолятором(4), который в рабочем положении размещен и выполнен в первом угловом колене этого соединителя,причем исходящие из изолятора (4) и от электрических контактов (3) проводники проходят через второе угловое колено (5) соединителя (1) к потребителю или к источнику тока за стенкой, например, в корпусе,в котором второе угловое колено (5) в рабочем положении удерживается непосредственно или опосредованно, по меньшей мере, одним крепежным винтом (6), при этом крепежный винт служит одновременно для установки обоих колен в рабочем положении, отличающийся тем, что второе угловое колено (5) имеет проходящее поперек ее направлению приемное отверстие (8), в которое может вставляться и с которым согласован участок (9) штыревого контактного разъема первого углового колена (2), и что в области перекрытия или касания внутренней стороны приемного отверстия (8) второго углового колена (5) с участком штыревого контактного разъема первого углового колена (2) предусмотрено проходящее поперечно к осевому направлению первого углового колена (2) отверстие (10) через второе угловое колено (5) до его плоскости (7) прилегания к стенке для приема крепежного винта (6), который в упомянутой области касания соответственно частью своего поперечного сечения подобно секущей проходит, по меньшей мере, через часть поперечного сечения стенки (11) участка (9) штыревого контактного разъема первого углового колена (2), так что в рабочем положении проходящий через это сквозное отверстие (10) крепежный винт (6) одновременно проходит через участок (9) штыревого контактного разъема и устанавливает с геометрическим замыканием первое угловое колено (2) в осевом направлении. 2. Соединитель по п.1, отличающийся тем, что в области касания приемного отверстия (8) второго углового колена (5) предусмотрены два параллельно проходящих отверстия (10) для крепежных винтов(6), которые в рабочем положении частью своего поперечного сечения заходят в стенку (11) участка (9) штыревого контактного разъема первого углового колена (2), и предусмотрены два крепежных винта (6),охватывающих в рабочем положении первое угловое колено (2). 3. Соединитель по п.1 или 2, отличающийся тем, что дополнительно к одному или нескольким крепежным винтам, устанавливающим в рабочем положении первое угловое колено (2) на втором угловом колене (5), на упомянутом втором угловом колене (5) вне области соединения с первым угловым коленом (2) предусмотрено по меньшей мере одно дополнительное отверстие (10 а) для по меньшей мере одного дополнительного крепежного винта (6 а). 4. Соединитель по одному из пп.1-3, отличающийся тем, что второе угловое колено (5) имеет внешнюю форму куба или прямоугольного параллелепипеда, причем боковая поверхность (15) имеет приемное отверстие (8) для первого углового колена (2). 5. Соединитель по одному из пп.1-4, отличающийся тем, что крепежные винты (6, 6 а) имеют с одной стороны зацепляющуюся с вторым угловым коленом (5) головку (16) винта, а с другой стороны резьбу (17), которая согласована с сопряженной резьбой в стенке или с размещенной за этой стенкой гайкой или иным подобным сопряженным элементом. 6. Соединитель по одному из пп.1-5, отличающийся тем, что сквозные отверстия (10, 10 а) для крепежных винтов (6, 6 а) представляют собой высверленные отверстия. 7. Соединитель по одному из пп.1-6, отличающийся тем, что часть сквозного отверстия (10) для крепежных винтов (6) для одновременной фиксации первого углового колена (2) на участке (9) штыревого контактного разъема проходит через его стенку (11), по меньшей мере, частично и образует сквозную щель, проходящую поперечно осевому направлению этого первого углового колена, в необходимом случае через стенку (11). 8. Соединитель по одному из пп.1-7, отличающийся тем, что в осевом направлении рядом с зоной отверстий или щели на участке (9) штыревого контактного разъема предусмотрен упор (18) на первом угловом колене, который в рабочем положении ограничивает глубину вставки участка (9) штыревого контактного разъема относительно второго углового колена (5), причем этот упор (18) имеет такое рас-4 005474 стояние от зоны отверстий или щели, что между ними может быть установлена прокладка, с помощью которой оба угловых колена в рабочем положении уплотняются по отношению друг к другу. 9. Соединитель по одному из пп.1-8, отличающийся тем, что прокладка, предусмотренная на упоре первого углового колена, представляет собой уплотнительное кольцо, в частности кольцо круглого сечения, упругость которого также служит для компенсации осевых допусков. 10. Соединитель по одному из пп.1-9, отличающийся тем, что приемное отверстие (8) на втором угловом колене (5) относительно его плоскости (7) касания, соединяемой со стенкой, имеет большее расстояние, чем расстояние от удаленного от стенки края этого углового колена (5), и размещено в боковой плоскости (15) второго углового колена (5), проходящей в рабочем положении под углом к упомянутой стенке.
