Соединитель для колонны расширяемых труб.

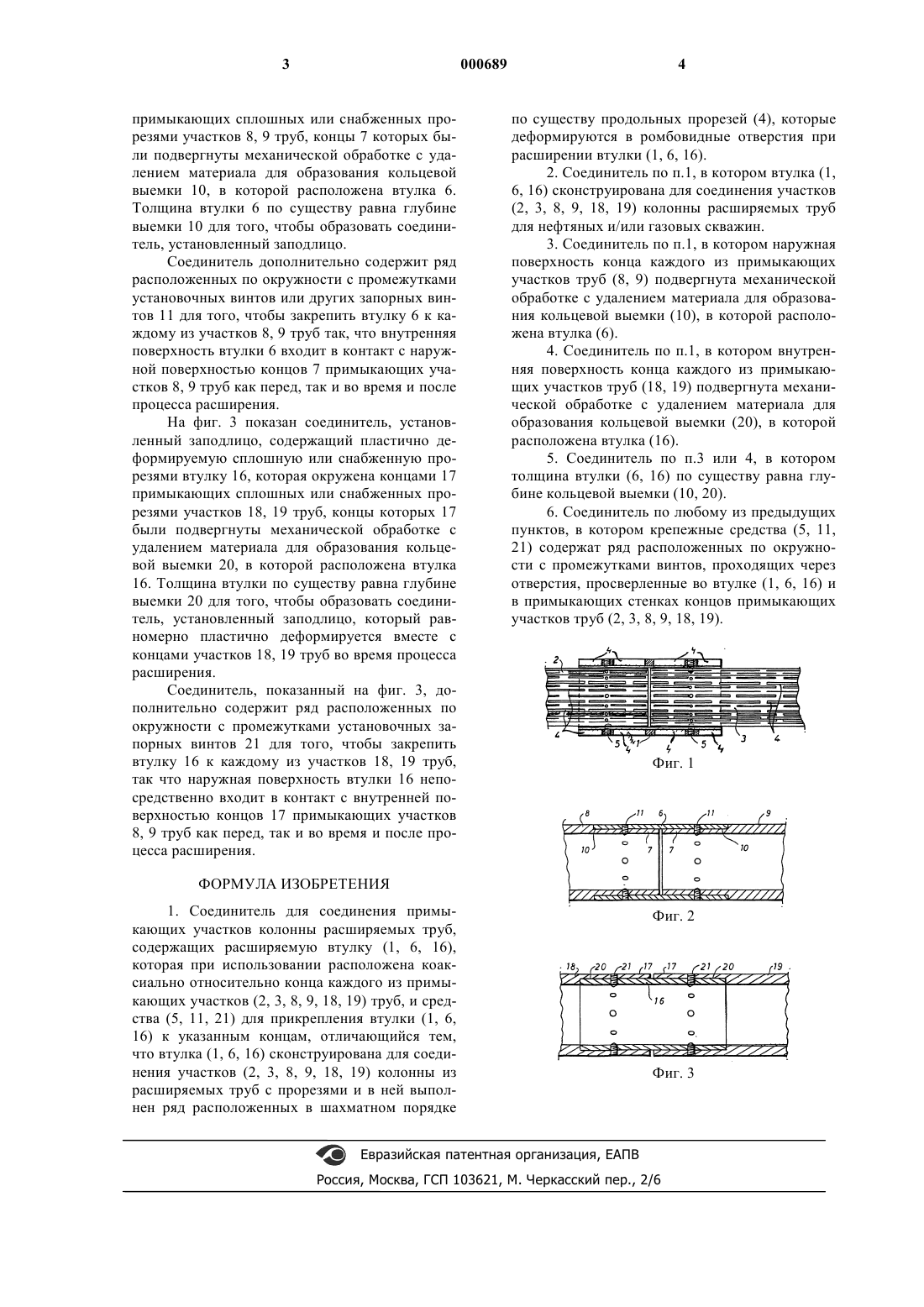

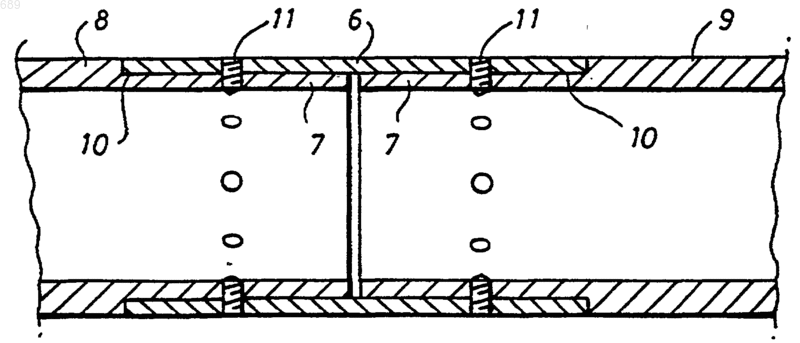

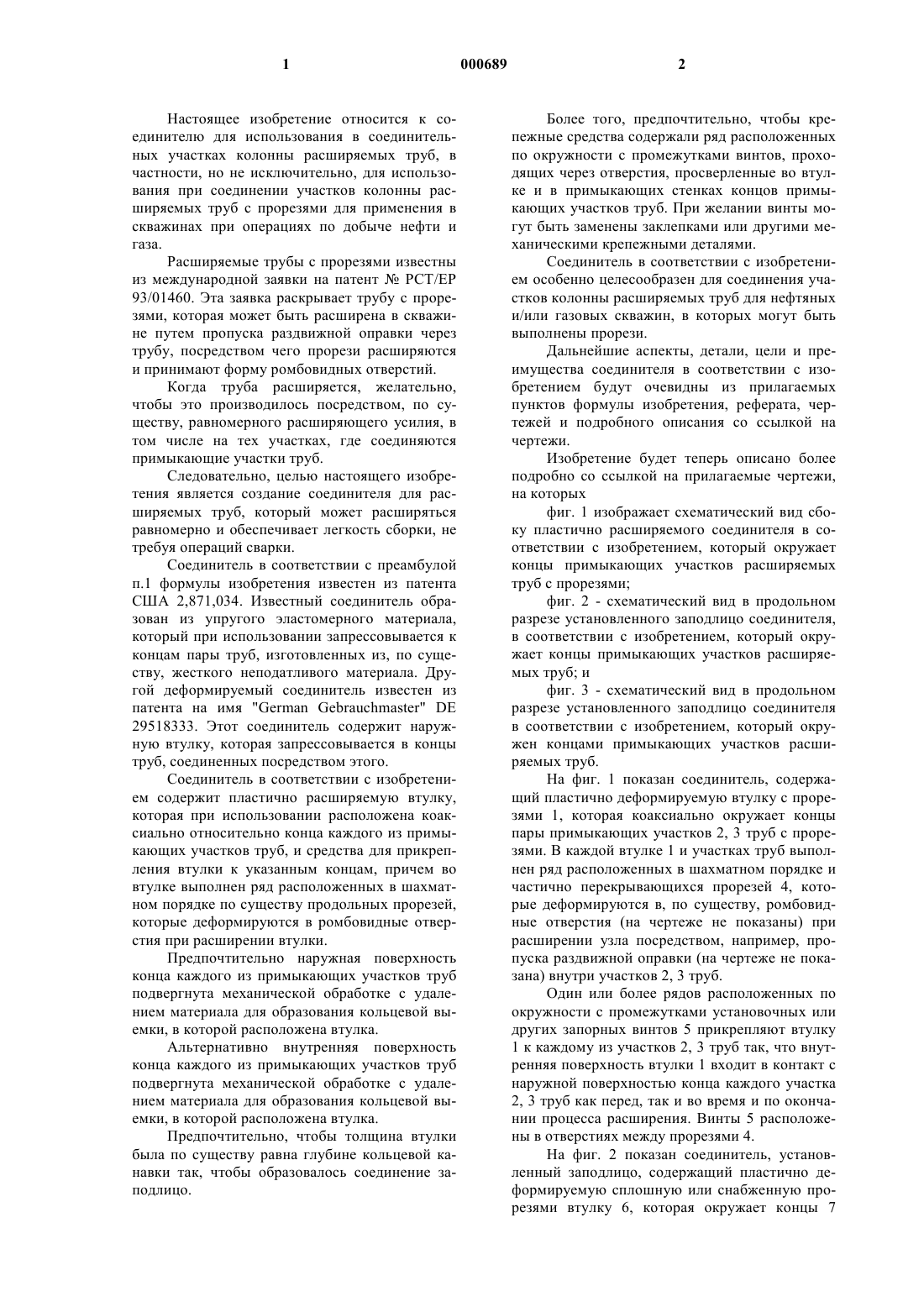

1 Настоящее изобретение относится к соединителю для использования в соединительных участках колонны расширяемых труб, в частности, но не исключительно, для использования при соединении участков колонны расширяемых труб с прорезями для применения в скважинах при операциях по добыче нефти и газа. Расширяемые трубы с прорезями известны из международной заявки на патентPCT/EP 93/01460. Эта заявка раскрывает трубу с прорезями, которая может быть расширена в скважине путем пропуска раздвижной оправки через трубу, посредством чего прорези расширяются и принимают форму ромбовидных отверстий. Когда труба расширяется, желательно,чтобы это производилось посредством, по существу, равномерного расширяющего усилия, в том числе на тех участках, где соединяются примыкающие участки труб. Следовательно, целью настоящего изобретения является создание соединителя для расширяемых труб, который может расширяться равномерно и обеспечивает легкость сборки, не требуя операций сварки. Соединитель в соответствии с преамбулой п.1 формулы изобретения известен из патента США 2,871,034. Известный соединитель образован из упругого эластомерного материала,который при использовании запрессовывается к концам пары труб, изготовленных из, по существу, жесткого неподатливого материала. Другой деформируемый соединитель известен из патента на имя "German Gebrauchmaster" DE 29518333. Этот соединитель содержит наружную втулку, которая запрессовывается в концы труб, соединенных посредством этого. Соединитель в соответствии с изобретением содержит пластично расширяемую втулку,которая при использовании расположена коаксиально относительно конца каждого из примыкающих участков труб, и средства для прикрепления втулки к указанным концам, причем во втулке выполнен ряд расположенных в шахматном порядке по существу продольных прорезей,которые деформируются в ромбовидные отверстия при расширении втулки. Предпочтительно наружная поверхность конца каждого из примыкающих участков труб подвергнута механической обработке с удалением материала для образования кольцевой выемки, в которой расположена втулка. Альтернативно внутренняя поверхность конца каждого из примыкающих участков труб подвергнута механической обработке с удалением материала для образования кольцевой выемки, в которой расположена втулка. Предпочтительно, чтобы толщина втулки была по существу равна глубине кольцевой канавки так, чтобы образовалось соединение заподлицо. 2 Более того, предпочтительно, чтобы крепежные средства содержали ряд расположенных по окружности с промежутками винтов, проходящих через отверстия, просверленные во втулке и в примыкающих стенках концов примыкающих участков труб. При желании винты могут быть заменены заклепками или другими механическими крепежными деталями. Соединитель в соответствии с изобретением особенно целесообразен для соединения участков колонны расширяемых труб для нефтяных и/или газовых скважин, в которых могут быть выполнены прорези. Дальнейшие аспекты, детали, цели и преимущества соединителя в соответствии с изобретением будут очевидны из прилагаемых пунктов формулы изобретения, реферата, чертежей и подробного описания со ссылкой на чертежи. Изобретение будет теперь описано более подробно со ссылкой на прилагаемые чертежи,на которых фиг. 1 изображает схематический вид сбоку пластично расширяемого соединителя в соответствии с изобретением, который окружает концы примыкающих участков расширяемых труб с прорезями; фиг. 2 - схематический вид в продольном разрезе установленного заподлицо соединителя,в соответствии с изобретением, который окружает концы примыкающих участков расширяемых труб; и фиг. 3 - схематический вид в продольном разрезе установленного заподлицо соединителя в соответствии с изобретением, который окружен концами примыкающих участков расширяемых труб. На фиг. 1 показан соединитель, содержащий пластично деформируемую втулку с прорезями 1, которая коаксиально окружает концы пары примыкающих участков 2, 3 труб с прорезями. В каждой втулке 1 и участках труб выполнен ряд расположенных в шахматном порядке и частично перекрывающихся прорезей 4, которые деформируются в, по существу, ромбовидные отверстия (на чертеже не показаны) при расширении узла посредством, например, пропуска раздвижной оправки (на чертеже не показана) внутри участков 2, 3 труб. Один или более рядов расположенных по окружности с промежутками установочных или других запорных винтов 5 прикрепляют втулку 1 к каждому из участков 2, 3труб так, что внутренняя поверхность втулки 1 входит в контакт с наружной поверхностью конца каждого участка 2, 3 труб как перед, так и во время и по окончании процесса расширения. Винты 5 расположены в отверстиях между прорезями 4. На фиг. 2 показан соединитель, установленный заподлицо, содержащий пластично деформируемую сплошную или снабженную прорезями втулку 6, которая окружает концы 7 примыкающих сплошных или снабженных прорезями участков 8, 9 труб, концы 7 которых были подвергнуты механической обработке с удалением материала для образования кольцевой выемки 10, в которой расположена втулка 6. Толщина втулки 6 по существу равна глубине выемки 10 для того, чтобы образовать соединитель, установленный заподлицо. Соединитель дополнительно содержит ряд расположенных по окружности с промежутками установочных винтов или других запорных винтов 11 для того, чтобы закрепить втулку 6 к каждому из участков 8, 9 труб так, что внутренняя поверхность втулки 6 входит в контакт с наружной поверхностью концов 7 примыкающих участков 8, 9 труб как перед, так и во время и после процесса расширения. На фиг. 3 показан соединитель, установленный заподлицо, содержащий пластично деформируемую сплошную или снабженную прорезями втулку 16, которая окружена концами 17 примыкающих сплошных или снабженных прорезями участков 18, 19 труб, концы которых 17 были подвергнуты механической обработке с удалением материала для образования кольцевой выемки 20, в которой расположена втулка 16. Толщина втулки по существу равна глубине выемки 20 для того, чтобы образовать соединитель, установленный заподлицо, который равномерно пластично деформируется вместе с концами участков 18, 19 труб во время процесса расширения. Соединитель, показанный на фиг. 3, дополнительно содержит ряд расположенных по окружности с промежутками установочных запорных винтов 21 для того, чтобы закрепить втулку 16 к каждому из участков 18, 19 труб,так что наружная поверхность втулки 16 непосредственно входит в контакт с внутренней поверхностью концов 17 примыкающих участков 8, 9 труб как перед, так и во время и после процесса расширения. 4 по существу продольных прорезей (4), которые деформируются в ромбовидные отверстия при расширении втулки (1, 6, 16). 2. Соединитель по п.1, в котором втулка (1,6, 16) сконструирована для соединения участков(2, 3, 8, 9, 18, 19) колонны расширяемых труб для нефтяных и/или газовых скважин. 3. Соединитель по п.1, в котором наружная поверхность конца каждого из примыкающих участков труб (8, 9) подвергнута механической обработке с удалением материала для образования кольцевой выемки (10), в которой расположена втулка (6). 4. Соединитель по п.1, в котором внутренняя поверхность конца каждого из примыкающих участков труб (18, 19) подвергнута механической обработке с удалением материала для образования кольцевой выемки (20), в которой расположена втулка (16). 5. Соединитель по п.3 или 4, в котором толщина втулки (6, 16) по существу равна глубине кольцевой выемки (10, 20). 6. Соединитель по любому из предыдущих пунктов, в котором крепежные средства (5, 11,21) содержат ряд расположенных по окружности с промежутками винтов, проходящих через отверстия, просверленные во втулке (1, 6, 16) и в примыкающих стенках концов примыкающих участков труб (2, 3, 8, 9, 18, 19). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Соединитель для соединения примыкающих участков колонны расширяемых труб,содержащих расширяемую втулку (1, 6, 16),которая при использовании расположена коаксиально относительно конца каждого из примыкающих участков (2, 3, 8, 9, 18, 19) труб, и средства (5, 11, 21) для прикрепления втулки (1, 6,16) к указанным концам, отличающийся тем,что втулка (1, 6, 16) сконструирована для соединения участков (2, 3, 8, 9, 18, 19) колонны из расширяемых труб с прорезями и в ней выполнен ряд расположенных в шахматном порядке
