Устройство для инъекций

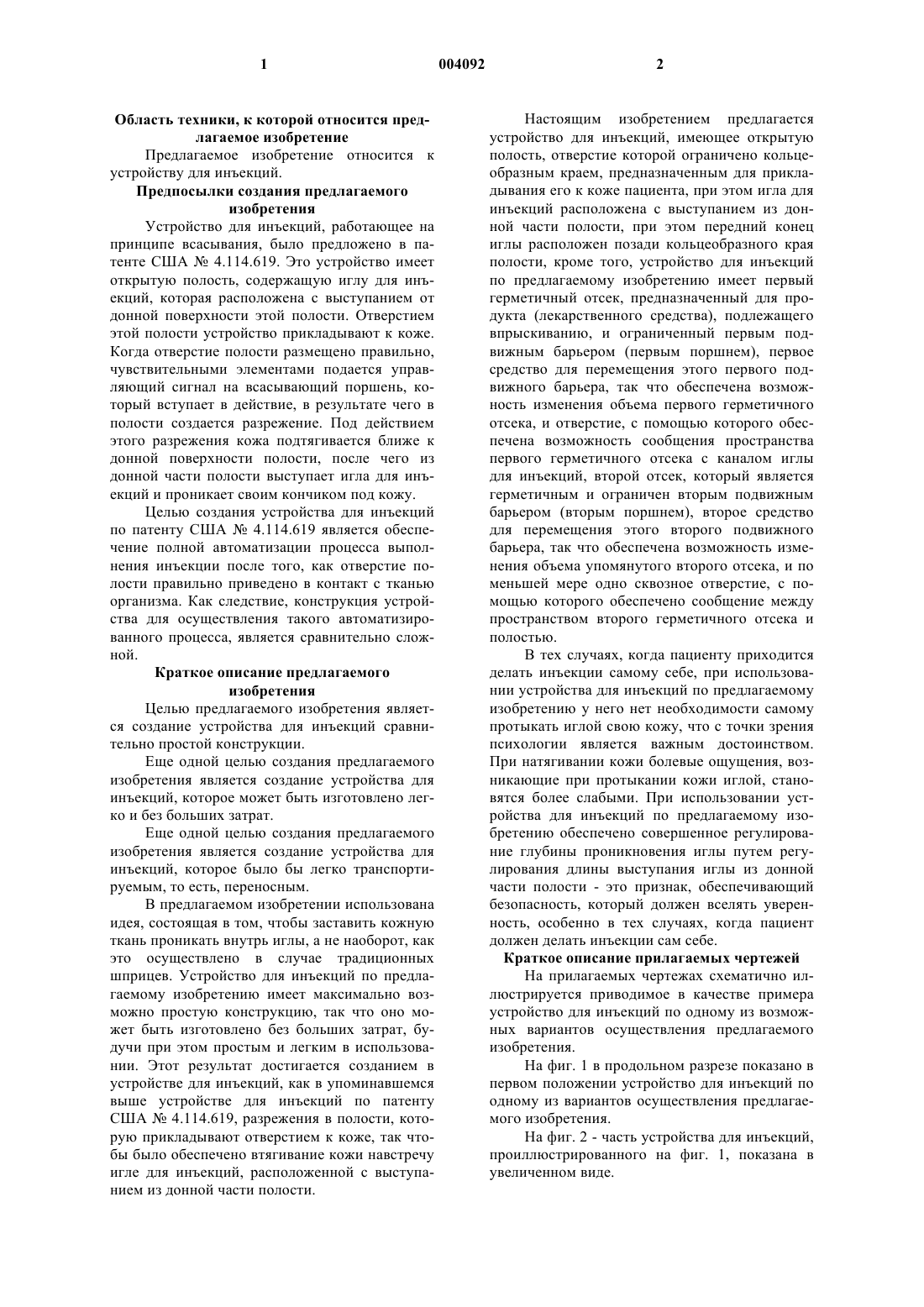

1 Область техники, к которой относится предлагаемое изобретение Предлагаемое изобретение относится к устройству для инъекций. Предпосылки создания предлагаемого изобретения Устройство для инъекций, работающее на принципе всасывания, было предложено в патенте США 4.114.619. Это устройство имеет открытую полость, содержащую иглу для инъекций, которая расположена с выступанием от донной поверхности этой полости. Отверстием этой полости устройство прикладывают к коже. Когда отверстие полости размещено правильно,чувствительными элементами подается управляющий сигнал на всасывающий поршень, который вступает в действие, в результате чего в полости создается разрежение. Под действием этого разрежения кожа подтягивается ближе к донной поверхности полости, после чего из донной части полости выступает игла для инъекций и проникает своим кончиком под кожу. Целью создания устройства для инъекций по патенту США 4.114.619 является обеспечение полной автоматизации процесса выполнения инъекции после того, как отверстие полости правильно приведено в контакт с тканью организма. Как следствие, конструкция устройства для осуществления такого автоматизированного процесса, является сравнительно сложной. Краткое описание предлагаемого изобретения Целью предлагаемого изобретения является создание устройства для инъекций сравнительно простой конструкции. Еще одной целью создания предлагаемого изобретения является создание устройства для инъекций, которое может быть изготовлено легко и без больших затрат. Еще одной целью создания предлагаемого изобретения является создание устройства для инъекций, которое было бы легко транспортируемым, то есть, переносным. В предлагаемом изобретении использована идея, состоящая в том, чтобы заставить кожную ткань проникать внутрь иглы, а не наоборот, как это осуществлено в случае традиционных шприцев. Устройство для инъекций по предлагаемому изобретению имеет максимально возможно простую конструкцию, так что оно может быть изготовлено без больших затрат, будучи при этом простым и легким в использовании. Этот результат достигается созданием в устройстве для инъекций, как в упоминавшемся выше устройстве для инъекций по патенту США 4.114.619, разрежения в полости, которую прикладывают отверстием к коже, так чтобы было обеспечено втягивание кожи навстречу игле для инъекций, расположенной с выступанием из донной части полости. 2 Настоящим изобретением предлагается устройство для инъекций, имеющее открытую полость, отверстие которой ограничено кольцеобразным краем, предназначенным для прикладывания его к коже пациента, при этом игла для инъекций расположена с выступанием из донной части полости, при этом передний конец иглы расположен позади кольцеобразного края полости, кроме того, устройство для инъекций по предлагаемому изобретению имеет первый герметичный отсек, предназначенный для продукта (лекарственного средства), подлежащего впрыскиванию, и ограниченный первым подвижным барьером (первым поршнем), первое средство для перемещения этого первого подвижного барьера, так что обеспечена возможность изменения объема первого герметичного отсека, и отверстие, с помощью которого обеспечена возможность сообщения пространства первого герметичного отсека с каналом иглы для инъекций, второй отсек, который является герметичным и ограничен вторым подвижным барьером (вторым поршнем), второе средство для перемещения этого второго подвижного барьера, так что обеспечена возможность изменения объема упомянутого второго отсека, и по меньшей мере одно сквозное отверстие, с помощью которого обеспечено сообщение между пространством второго герметичного отсека и полостью. В тех случаях, когда пациенту приходится делать инъекции самому себе, при использовании устройства для инъекций по предлагаемому изобретению у него нет необходимости самому протыкать иглой свою кожу, что с точки зрения психологии является важным достоинством. При натягивании кожи болевые ощущения, возникающие при протыкании кожи иглой, становятся более слабыми. При использовании устройства для инъекций по предлагаемому изобретению обеспечено совершенное регулирование глубины проникновения иглы путем регулирования длины выступания иглы из донной части полости - это признак, обеспечивающий безопасность, который должен вселять уверенность, особенно в тех случаях, когда пациент должен делать инъекции сам себе. Краткое описание прилагаемых чертежей На прилагаемых чертежах схематичноиллюстрируется приводимое в качестве примера устройство для инъекций по одному из возможных вариантов осуществления предлагаемого изобретения. На фиг. 1 в продольном разрезе показано в первом положении устройство для инъекций по одному из вариантов осуществления предлагаемого изобретения. На фиг. 2 - часть устройства для инъекций,проиллюстрированного на фиг. 1, показана в увеличенном виде. 3 На фиг. 3 - устройство для инъекций, проиллюстрированное на фиг. 1, показано во втором положении также в продольном разрезе. На фиг. 4 - устройство для инъекций, проиллюстрированное на фиг. 1, показано в третьем положении также в продольном разрезе. На фиг. 5 - устройство для инъекций, проиллюстрированное на фиг. 1, показано в четвертом положении также в продольном разрезе. Подробное описание предлагаемого изобретения Устройство для инъекций по предлагаемому изобретению, проиллюстрированное на прилагаемых чертежах, имеет трубообразное цилиндрическое тело 1, на одном конце которого расположена открытая полость 2, донная часть которой ограничена кольцеобразной стенкой 3,выполненной с простиранием вокруг цилиндрической стенки 4, центрированной относительно продольной оси трубообразного цилиндрического тела 1. Упомянутая цилиндрическая стенка 4 выполнена с простиранием от открытого конца трубообразного цилиндрического тела 1,который расположен напротив открытой полости 2, во внутреннее пространство открытой полости 2, в донной части которой расположен кольцеобразный выступ 4 а, являющийся продолжением цилиндрической стенки 4. Внутреннее пространство трубообразного цилиндрического тела 1, прилегающее к кольцеобразной стенке 3 напротив открытой полости 2, разделено цилиндрической стенкой 4 на два отсека удлиненной формы, из которых первый отсек 5 имеет круговое поперечное сечение,и его пространство имеет форму цилиндра,имеющего центральную ось, общую с продольной осью трубообразного цилиндрического тела 1, а второй отсек 6 имеет кольцеобразное поперечное сечение, имеющее центральную ось, общую с продольной осью первого отсека 5,имеющего цилиндрическую форму. В кольцеобразной стенке 3 выполнены сквозные отверстия 7, предназначенные для обеспечения сообщения между пространством второго отсека 6 и открытой полостью 2. Первый отсек 5, имеющий цилиндрическую форму,на уровне кольцеобразной стенки 3 закрыт перегородкой 8, которая выполнена заодно с иглой для инъекций 9, расположенной с простиранием внутри открытой полости 2, при этом передний конец иглы для инъекций 9 расположен внутри полости 2 сзади от края 2 а, которым ограничена открытая полость 2, т.е с заглублением внутри указанной полости. Перегородка 8 может быть выполнена заодно с трубообразным цилиндрическим телом 1 при отливке, в альтернативном варианте перегородка 8 может быть соединена с трубообразным цилиндрическим телом 1 путем сварки или приклеивания. В центре перегородки 8 выполнено отверстие 8 а,предназначенное для обеспечения сообщения между каналом иглы для инъекций 9 и про 004092 4 странством первого отсека 5, имеющего цилиндрическую форму. Первый отсек 5 снабжен первым поршнем 10, представляющим собой первый подвижный барьер, а второй отсек 6 снабжен вторым поршнем 11, представляющим собой второй подвижный барьер. Первый поршень 10 выполнен заодно с первым плунжером 12, который представляет собой средство для приведения в движение первого подвижного барьера (в рассматриваемом варианте осуществления предлагаемого изобретения - первого поршня 10), а второй поршень 11 выполнен заодно со вторым плунжером 13, который представляет собой средство для приведения в движение второго подвижного барьера (в рассматриваемом варианте осуществления предлагаемого изобретения- второго поршня 11), и поперечное сечение которого имеет форму сектора кольца, вогнутая поверхность которого выполнена точно соответствующей внешней поверхности цилиндрической стенки 4 трубообразного цилиндрического тела 1. Конец второго плунжера 13, расположенный за пределами трубообразного цилиндрического тела 1, выполнен заодно с круговым сектором 13 а, внешняя кромка которого снабжена отгибом 13b, который, в свою очередь выполнен заодно с лапой 13 с (см. фиг. 2). На отгибе 13b расположен блокирующий элемент 13d, на конце которого выполнена скошенная поверхность 13 е. Конец цилиндрической стенки 4 трубообразного цилиндрического тела 1 содержит кольцеобразный отгиб 1 а, ограниченный по периферии скошенной поверхностью 1b. Как можно видеть на фиг. 2, эти две скошенных поверхности 1b и 13 е выполняют функцию защелки, то есть, при сцепленном положении отгиба 1 а и лапы 13 с такой конструкцией обеспечено нахождение второго плунжера 13 и второго поршня 11 в положении вдоль продольной оси трубообразного цилиндрического тела 1, когда приложена сила, направленная в сторону выталкивания второго плунжера 13 из трубообразного цилиндрического тела 1. С другой стороны, благодаря скошенным поверхностям 1b и 13 е для блокирующего элемента 13d обеспечена возможность зацепления за отгиб 1 а цилиндрической стенки 4 трубообразного цилиндрического тела 1 при перемещении второго плунжера 13 и второго поршня 11 вдоль их продольной оси в сторону от открытого конца второго отсека 6 по направлению к его закрытому концу, в результате чего обеспечена возможность образования направленной к центру радиальной силы, достаточной для смещения отгиба 13b при толкающем воздействии скошенной поверхности 13 е на конце блокирующего элемента 13d на скошенную поверхность 1b на отгибе 1 а, в результате чего для блокирующего элемента 13d на отгибе 13b обеспечена возможность прохождения за отгиб 1 а на стенке трубообразного цилиндрического тела 1 до тех пор, 5 пока не будет обеспечено блокирование отгиба 13b под отгибом 1 а. Это взаимное блокирование указанных элементов осуществимо, разумеется,при условии достаточной упругости кругового сектора 13 а. Из этих соображений представляется предпочтительным использование для изготовления кругового сектора 13 а упруго деформируемого материала. Во втором отсеке 6 между его дном, ограниченным кольцеобразной стенкой 3, и вторым поршнем 11 расположена винтовая пружина 14,представляющая собой упругое средство давления. При приложении к винтовой пружине 14,имеющей опору на образованное кольцеобразной стенкой 3 дно второго отсека 6, сжимающего усилия со стороны второго поршня 11 для кругового сектора 13 а, выполненного заодно со вторым плунжером 13 второго поршня 11, обеспечено блокирование с отгибом 1 а цилиндрической стенки 4 трубообразного цилиндрического тела 1, как было описано выше. Когда устройство для инъекций по предлагаемому изобретению хранится без использования, его детали находятся в том положении, которое показано на фиг. 1. Для осуществления инъекции в рассматриваемое устройство нужно всосать требуемую дозу лекарственного средства, подлежащего впрыскиванию, точно так же, как и при использовании традиционного шприца, для чего передний конец иглы для инъекций 9 помещают в среду надлежащего лекарственного средства и втягивают надлежащую дозу лекарственного средства путем перемещения первого поршня 10 с помощью первого плунжера 12, как можно видеть на фиг. 3. Затем к коже пациента (на чертежах не показана) в месте предполагаемой инъекции отверстием, образуемым краем 2 а, прикладывают открытую полость 2. При разблокировании блокирующего элемента 13d на круговом секторе 13 а и отгиба 1 а на стенке трубообразного цилиндрического тела 1 путем отклонения лапы 13 с вверх обеспечивается освобождение второго поршня 11. После освобождения второго поршня 11 для винтовой пружины 14 обеспечивается возможность, за счет развиваемого ею давления,толкания второго поршня 11 в направлении открытого конца второго отсека 6. Ввиду того, что полость 2 закрыта кожей пациента, к которой полость 2 приложена своим краем 2 а, при перемещении второго поршня 11 имеет место образование разрежения внутри второго сектора 6 и в полости 2, которая имеет сообщение с пространством второго отсека 6 через сквозные отверстия 7. Под действием разрежения происходит деформирование участка кожи, находящегося внутри контура, ограниченного краем 2 а полости 2, в направлении дна полости 2, в результате чего для иглы для инъекций 9 обеспечивается возможность проникновения сквозь кожу, находящуюся под выступом 4 а, являю 004092 6 щимся продолжением цилиндрической стенки 4 и расположенным с простиранием от донной части полости 2 вокруг иглы для инъекций 9 и концентрично с ней. После выполнения этой операции детали устройства для инъекций по предлагаемому изобретению принимают положение, которое показано на фиг. 4, теперь устройство готово для осуществления инъекции. Затем первый плунжер 12 толкают обратно в пространство первого отсека 5 до тех пор, пока он не упрется в перегородку 8, которой ограничено дно первого отсека 5, как можно видеть на фиг. 5. Отсоединение устройства для инъекций от кожи пациента осуществляют простым нажатием второго плунжера 13, выполненного заодно со вторым поршнем 11, в результате чего давление в пространстве второго отсека 6 повышается, благодаря чему обеспечивается возможность отсоединения образуемого краем 2 а отверстия полости 2 от кожи пациента, которая более не втянута внутрь полости 2 ввиду снятия разрежения. После этого блокирующий элемент 13d снова фиксируют под отгибом 1 а цилиндрической стенки 4 трубообразного цилиндрического тела 1 для удержания второго поршня 11 в положении, показанном на фиг. 1, где на него оказывается давление со стороны винтовой пружины 14, которая снова находится в сжатом состоянии в донной части второго отсека 6,имеющего кольцеобразное поперечное сечение. Устройство для инъекций по предлагаемому изобретению может быть изготовлено из пластмассы, металла или стекла. Представляется предпочтительным, чтобы первый поршень 10, второй поршень 11 и трубообразное цилиндрическое тело 1 были изготовлены из пластмассы. В предпочтительных вариантах осуществления предлагаемого изобретения устройство для инъекций предназначено для одноразового использования. Кроме того, в предпочтительных вариантах осуществления предлагаемого изобретения игла для инъекций 9 выполнена с возможностью изменения ее длины, благодаря чему обеспечена возможность контроля над глубиной проникновения иглы для инъекций 9 под кожу пациента. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Переносное устройство для инъекций,содержащее открытую полость (2), имеющую край (2 а),выполненный с возможностью создания непроницаемого для воздуха уплотнения при его прикладывании к коже пациента,иглу для инъекций (9), расположенную с выступанием в пространство полости (2), но без выступания за пределы края (2 а) полости (2),первый поршень (10), расположенный в пространстве для размещения лекарственного средства, подлежащего инъекции, при этом про 7 странство, в котором расположен первый поршень(10), имеет сообщение с каналом иглы для инъекций (9),второй поршень (11), предназначенный для создания разрежения в пространстве, в котором он расположен, при этом пространство, в котором расположен второй поршень (11), находится в сообщении с полостью (2),при этом при оттягивании второго поршня(11) обеспечено создание разрежения в полости (2),под действием которого обеспечено всасывание в полость (2) участка кожи пациента, к которому полость (2) приложена своим краем (2 а), и прокалывание этого участка кожи иглой для инъекций (9), в результате чего при приведении в движение первого поршня (10) обеспечена возможность инъекции лекарственного средства,отличающееся тем, что первый поршень (10) и второй поршень (11) расположены внутри трубообразного цилиндрического тела (1), на одном конце которого расположена игла для инъекций (9), а на другом конце расположены средства для приведения в движение первого поршня (10) и второго поршня (11). 2. Устройство по п.1, отличающееся тем, что трубообразное цилиндрическое тело (1) включает первый отсек (5) цилиндрической формы, имеющий центральное расположение, и второй отсек (6),имеющий кольцеобразное поперечное сечение и расположенный вокруг первого отсека (5), при этом в первом отсеке (5) расположен первый поршень(10), а во втором отсеке (6) расположен второй поршень (11). 3. Устройство для инъекций, содержащее открытую полость (2), отверстие которой ограничено кольцеобразным краем (2 а), выполненным с возможностью прикладывания к коже пациента,иглу для инъекций (9), расположенную с выступанием от донной части полости (2), при этом передний конец иглы для инъекций (9) расположен внутри полости 2 без выступания за пределы края(2 а) полости (2),первый герметичный отсек (5), предназначенный для лекарственного средства, подлежащего инъекции, и ограниченный первым подвижным барьером,средство для приведения в движение первого подвижного барьера с целью изменения объема первого герметичного отсека (5),отверстие (8 а), с помощью которого осуществлено сообщение между пространством первого герметичного отсека (5) и каналом иглы для инъекций (9),второй герметичный отсек (6), ограниченный вторым подвижным барьером,средство для приведения в движение второго подвижного барьера с целью изменения объема второго герметичного отсека (6) и по меньшей мере одно сквозное отверстие (7),с помощью которого обеспечено сообщение между 8 пространством второго герметичного отсека (6) с полостью (2),отличающееся тем, что первый герметичный отсек (5) и второй герметичный отсек (6) расположены внутри трубообразного цилиндрического тела (1) с простиранием в продольном направлении, при этом полость (2) расположена на одном конце трубообразного цилиндрического тела (1), а доступ к средству для приведения в движение первого подвижного барьера, расположенного в первом герметичном отсеке(5), и к средству для приведения в движение второго подвижного барьера, расположенного во втором герметичном отсеке (6), обеспечен со стороны другого конца трубообразного цилиндрического тела(1). 4. Устройство по п.3, отличающееся тем, что второй герметичный отсек (6) имеет кольцеобразное поперечное сечение, расположенное вокруг поперечного сечения первого герметичного отсека(5). 5. Устройство по одному из пп.3 или 4, отличающееся тем, что оно включает упругое средство давления, выполненное с возможностью оказания давления на второй подвижный барьер с приведением его в движение для увеличения объема второго герметичного отсека (6), и выполненные с возможностью взаимного блокирования блокирующие элементы для удержания второго подвижного барьера в положении, в котором упругое средство давления находится в сжатом состоянии, причем в этом положении второго подвижного барьера объем второго герметичного отсека (6) является минимальным. 6. Устройство по п.5, содержащее выполненные с возможностью взаимного блокирования блокирующие элементы для удержания второго подвижного барьера в положении, в котором упругое средство давления находится в сжатом состоянии,представляющие собой отгиб (1 а) и блокирующий элемент (13d), отличающееся тем, что отгиб (1 а) выполнен заодно с трубообразным цилиндрическим телом (1), а блокирующий элемент (13d) выполнен заодно со средством для приведения в движение второго подвижного барьера. 7. Устройство по любому из пп.3-6, отличающееся тем, что первый подвижный барьер выполнен в виде первого поршня (10), который выполнен с возможностью скольжения в первом герметичном отсеке (5), а второй подвижный барьер выполнен в виде поршня (11), который выполнен с возможностью скольжения во втором герметичном отсеке(6). 8. Устройство по любому из пп.3-7, отличающееся тем, что вокруг выступающего над дном полости (2) участка иглы для инъекций (9) концентрично расположен кольцеобразный выступ (4 а),при этом высота этого выступа (4 а) равна приблизительно половине расстояния между дном полости(2) и передним концом иглы для инъекций (9).
