Ударный механизм

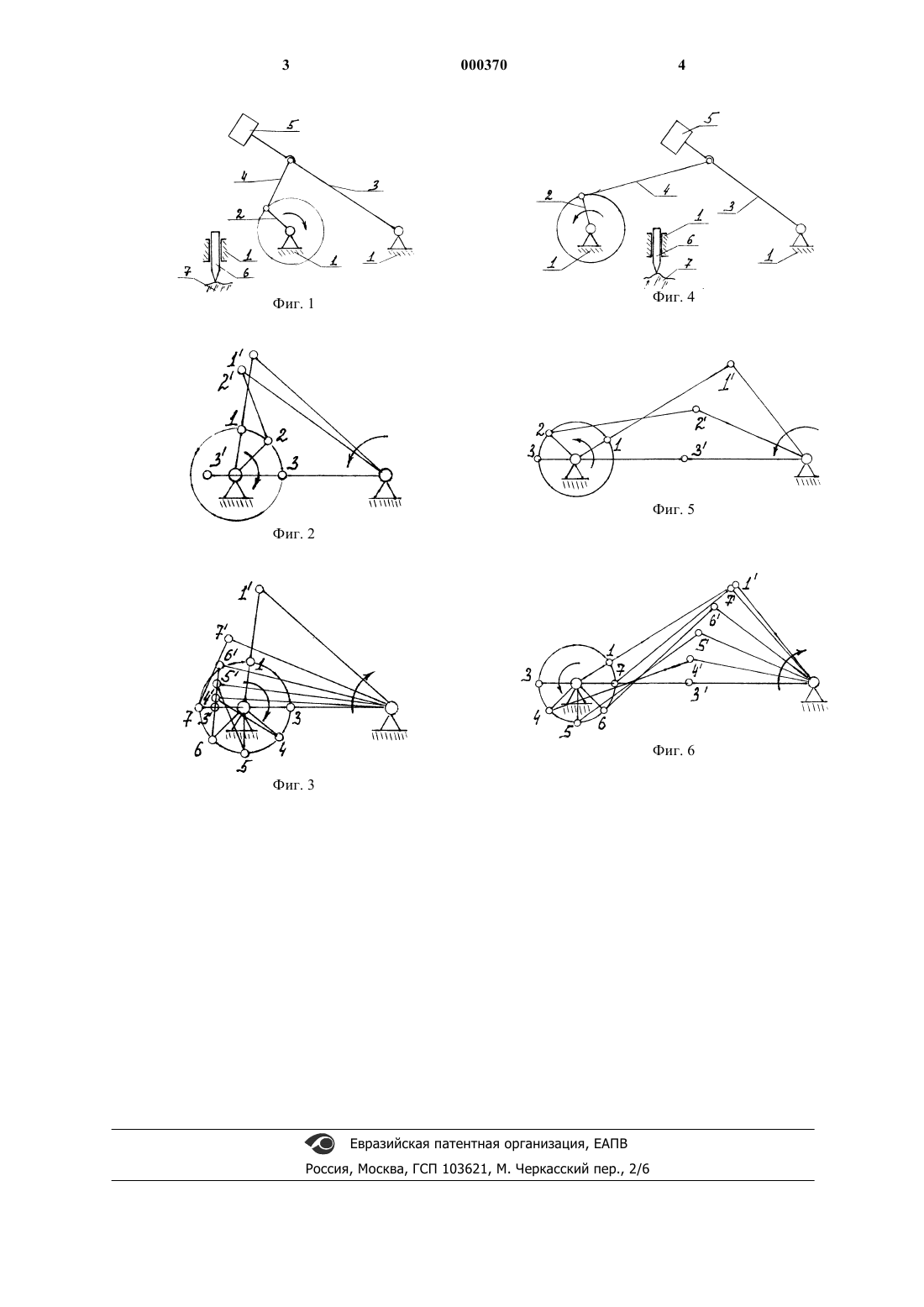

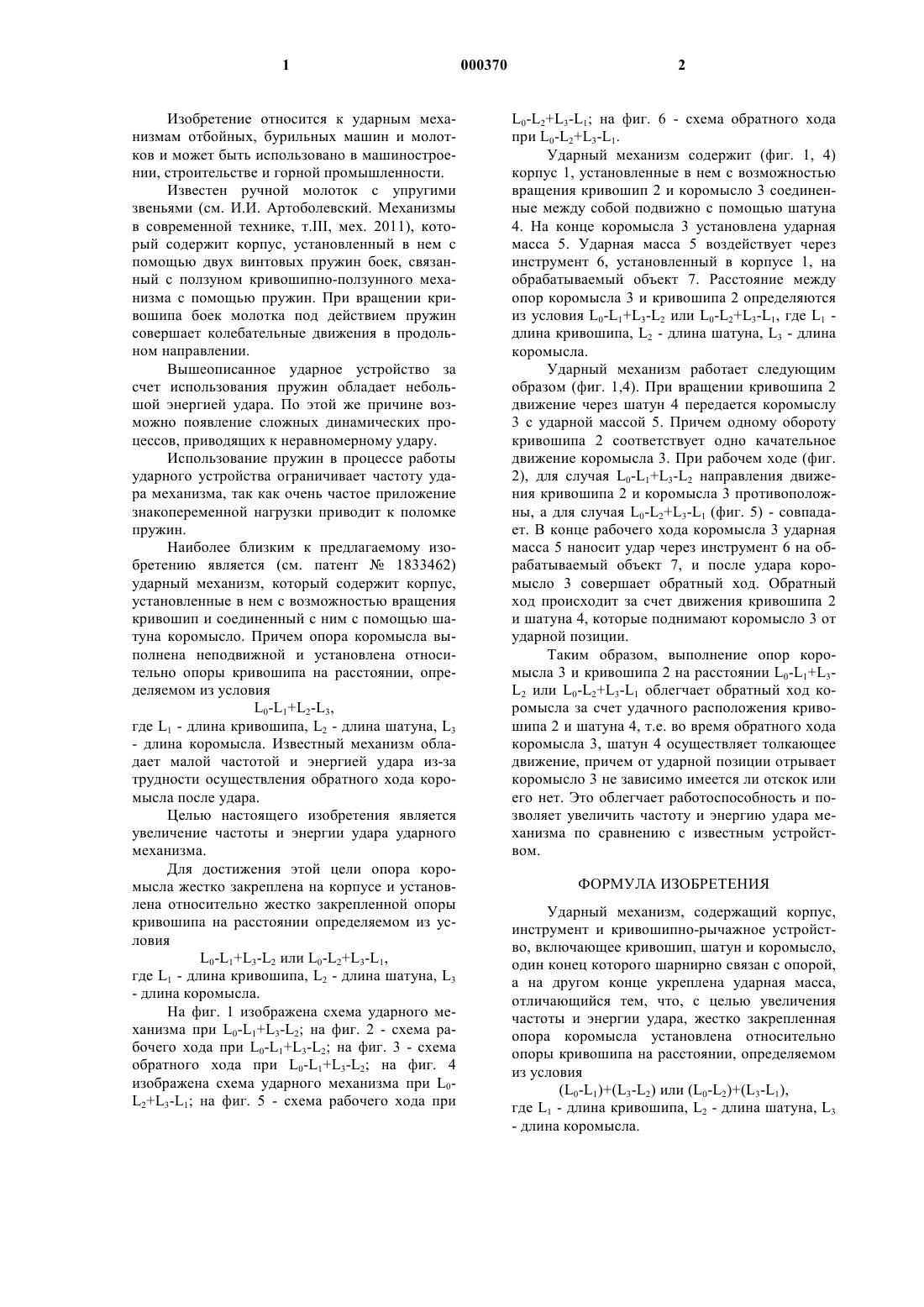

1 Изобретение относится к ударным механизмам отбойных, бурильных машин и молотков и может быть использовано в машиностроении, строительстве и горной промышленности. Известен ручной молоток с упругими звеньями (см. И.И. Артоболевский. Механизмы в современной технике, т.III, мех. 2011), который содержит корпус, установленный в нем с помощью двух винтовых пружин боек, связанный с ползуном кривошипно-ползунного механизма с помощью пружин. При вращении кривошипа боек молотка под действием пружин совершает колебательные движения в продольном направлении. Вышеописанное ударное устройство за счет использования пружин обладает небольшой энергией удара. По этой же причине возможно появление сложных динамических процессов, приводящих к неравномерному удару. Использование пружин в процессе работы ударного устройства ограничивает частоту удара механизма, так как очень частое приложение знакопеременной нагрузки приводит к поломке пружин. Наиболее близким к предлагаемому изобретению является (см. патент 1833462) ударный механизм, который содержит корпус,установленные в нем с возможностью вращения кривошип и соединенный с ним с помощью шатуна коромысло. Причем опора коромысла выполнена неподвижной и установлена относительно опоры кривошипа на расстоянии, определяемом из условия- длина коромысла. Известный механизм обладает малой частотой и энергией удара из-за трудности осуществления обратного хода коромысла после удара. Целью настоящего изобретения является увеличение частоты и энергии удара ударного механизма. Для достижения этой цели опора коромысла жестко закреплена на корпусе и установлена относительно жестко закрепленной опоры кривошипа на расстоянии определяемом из условия- длина коромысла. На фиг. 1 изображена схема ударного механизма при L0-L1+L3-L2; на фиг. 2 - схема рабочего хода при L0-L1+L3-L2; на фиг. 3 - схема обратного хода при L0-L1+L3-L2; на фиг. 4 изображена схема ударного механизма при L0L2+L3-L1; на фиг. 5 - схема рабочего хода приL0-L2+L3-L1; на фиг. 6 - схема обратного хода при L0-L2+L3-L1. Ударный механизм содержит (фиг. 1, 4) корпус 1, установленные в нем c возможностью вращения кривошип 2 и коромысло 3 соединенные между собой подвижно c помощью шатуна 4. На конце коромысла 3 установлена ударная масса 5. Ударная масса 5 воздействует через инструмент 6, установленный в корпусе 1, на обрабатываемый объект 7. Расстояние между опор коромысла 3 и кривошипа 2 определяются из условия L0-L1+L3-L2 или L0-L2+L3-L1, где L1 длина кривошипа, L2 - длина шатуна, L3 - длина коромысла. Ударный механизм работает следующим образом (фиг. 1,4). При вращении кривошипа 2 движение через шатун 4 передается коромыслу 3 с ударной массой 5. Причем одному обороту кривошипа 2 соответствует одно качательное движение коромысла 3. При рабочем ходе (фиг. 2), для случая L0-L1+L3-L2 направления движения кривошипа 2 и коромысла 3 противоположны, а для случая L0-L2+L3-L1 (фиг. 5) - совпадает. В конце рабочего хода коромысла 3 ударная масса 5 наносит удар через инструмент 6 на обрабатываемый объект 7, и после удара коромысло 3 совершает обратный ход. Обратный ход происходит за счет движения кривошипа 2 и шатуна 4, которые поднимают коромысло 3 от ударной позиции. Таким образом, выполнение опор коромысла 3 и кривошипа 2 на расстоянии L0-L1+L3L2 или L0-L2+L3-L1 облегчает обратный ход коромысла за счет удачного расположения кривошипа 2 и шатуна 4, т.е. во время обратного хода коромысла 3, шатун 4 осуществляет толкающее движение, причем от ударной позиции отрывает коромысло 3 не зависимо имеется ли отскок или его нет. Это облегчает работоспособность и позволяет увеличить частоту и энергию удара механизма по сравнению c известным устройством. ФОРМУЛА ИЗОБРЕТЕНИЯ Ударный механизм, содержащий корпус,инструмент и кривошипно-рычажное устройство, включающее кривошип, шатун и коромысло,один конец которого шарнирно связан с опорой,а на другом конце укреплена ударная масса,отличающийся тем, что, с целью увеличения частоты и энергии удара, жестко закрепленная опора коромысла установлена относительно опоры кривошипа на расстоянии, определяемом из условия
