Транспортируемое устройство для опрыскивания полевых культур

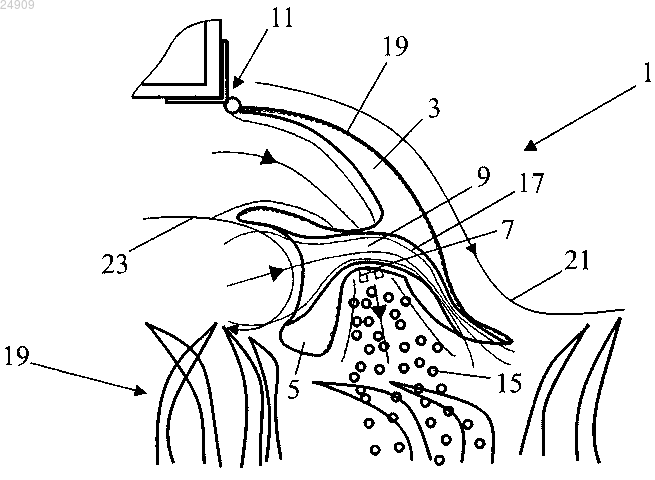

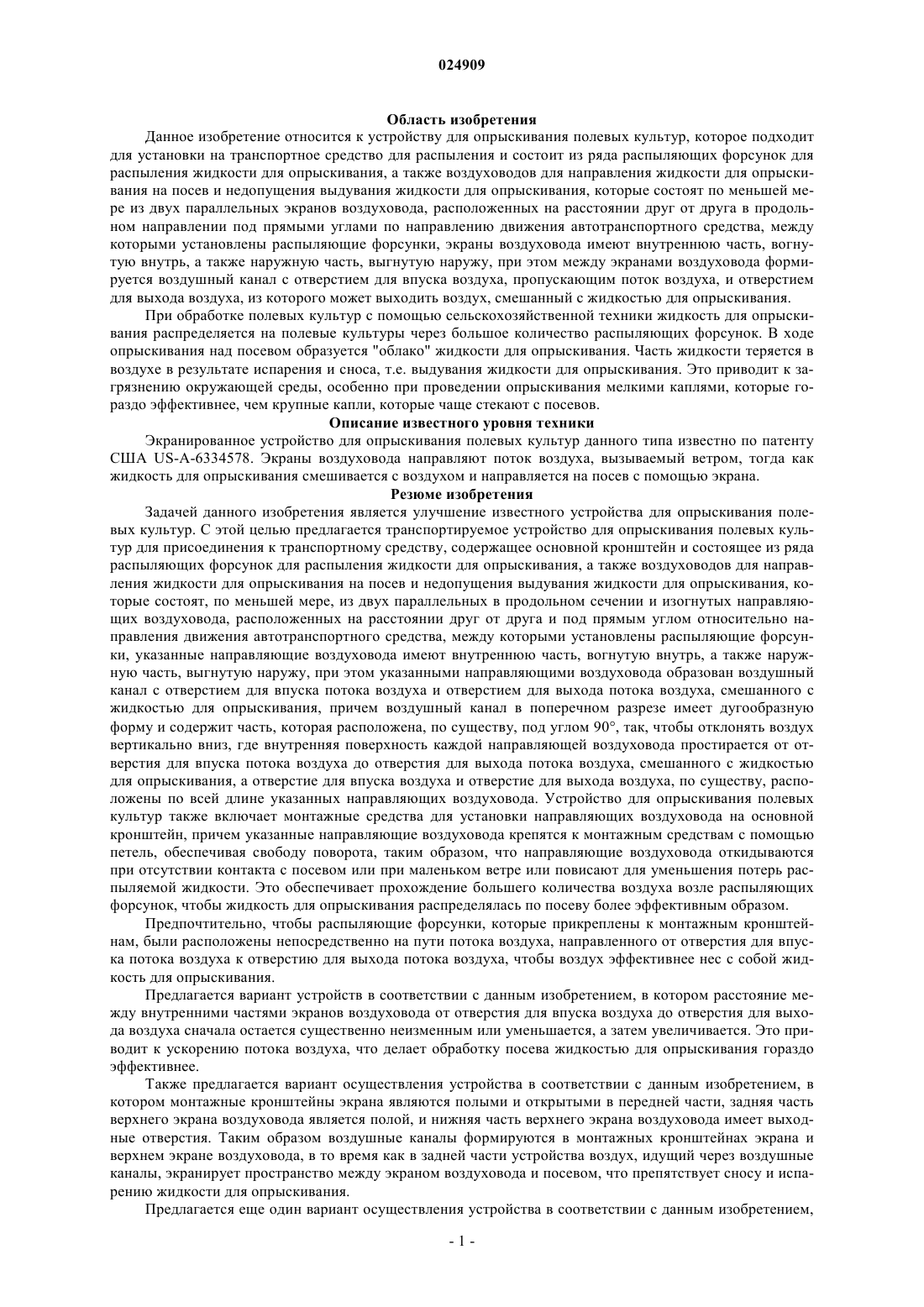

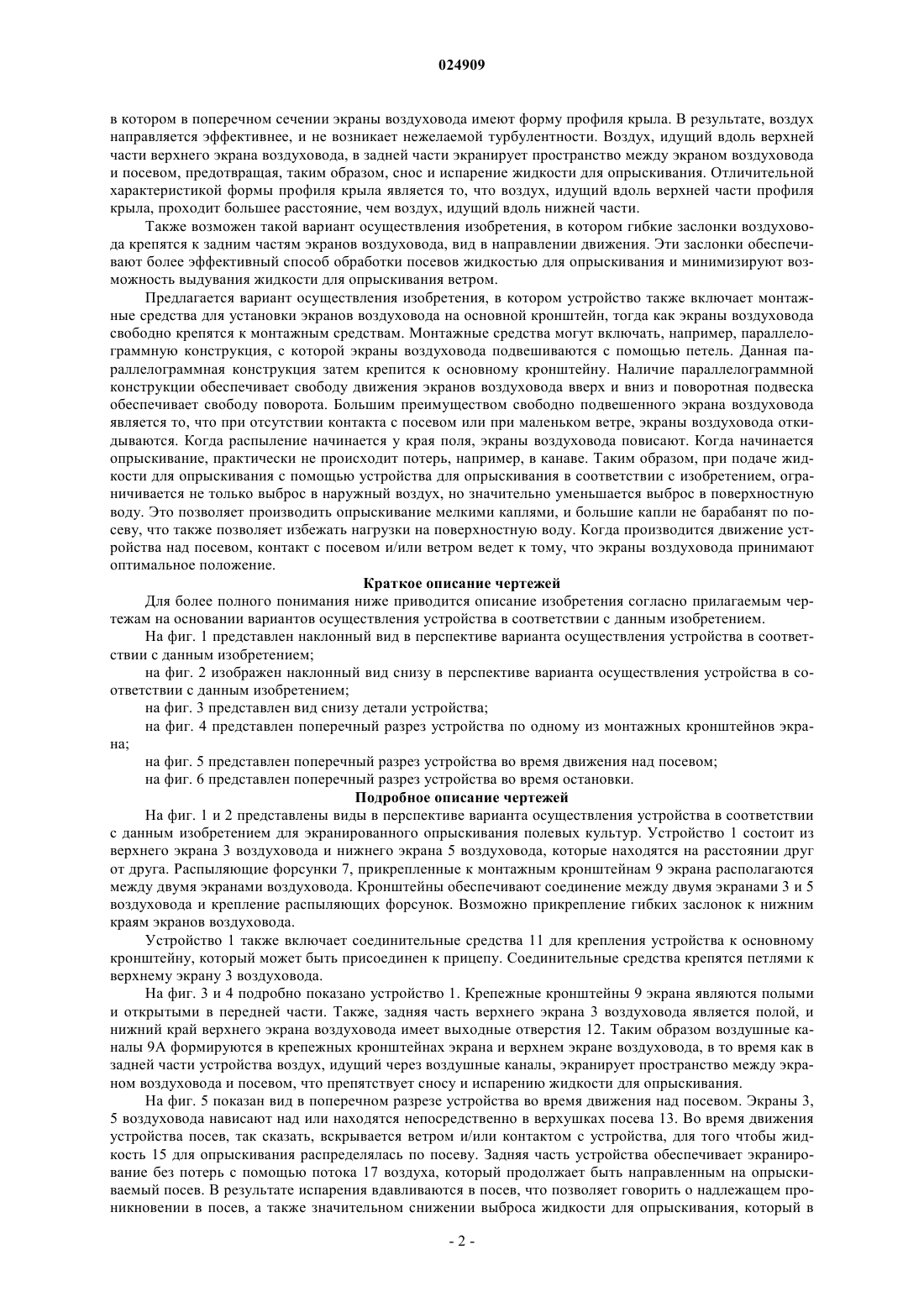

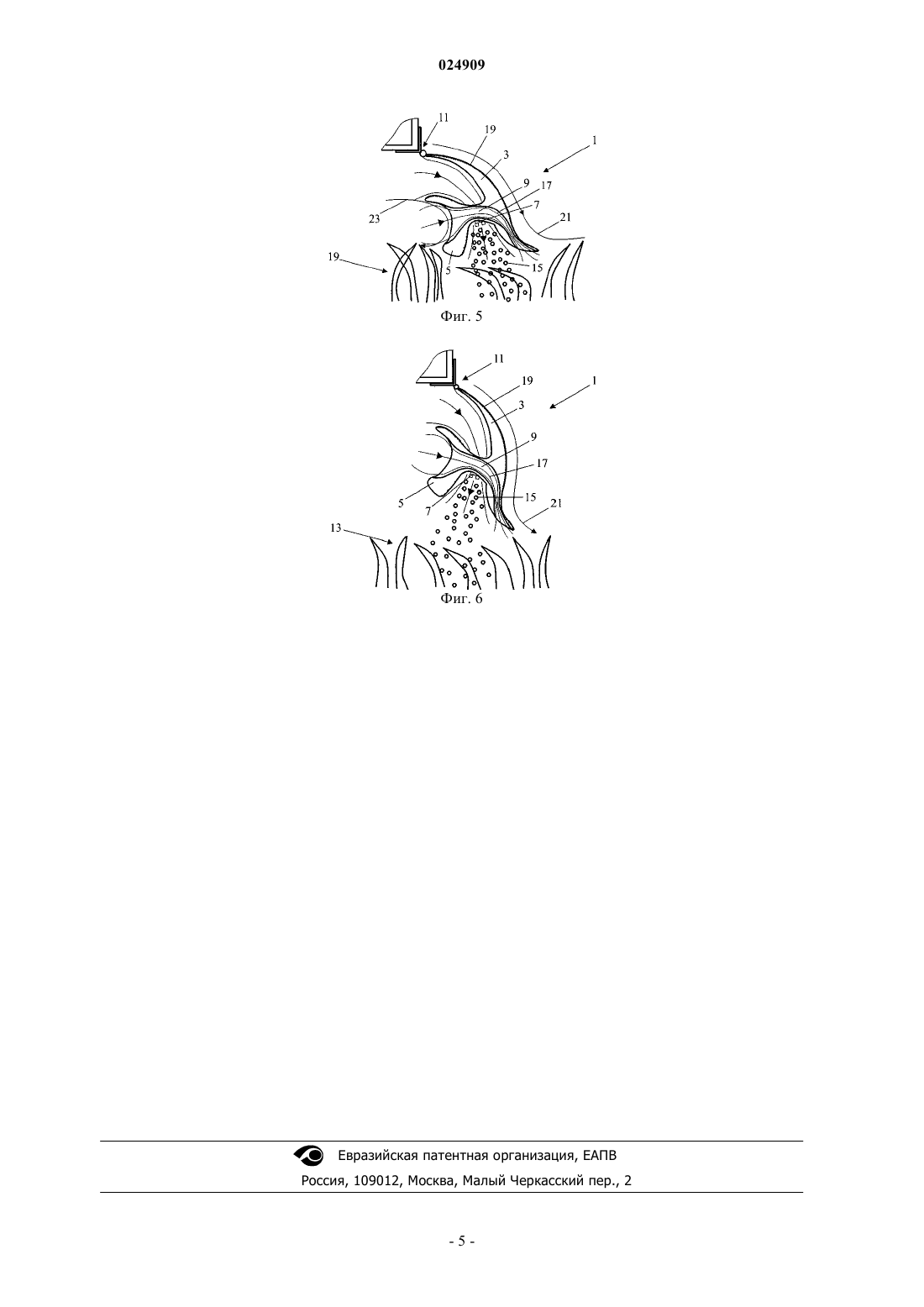

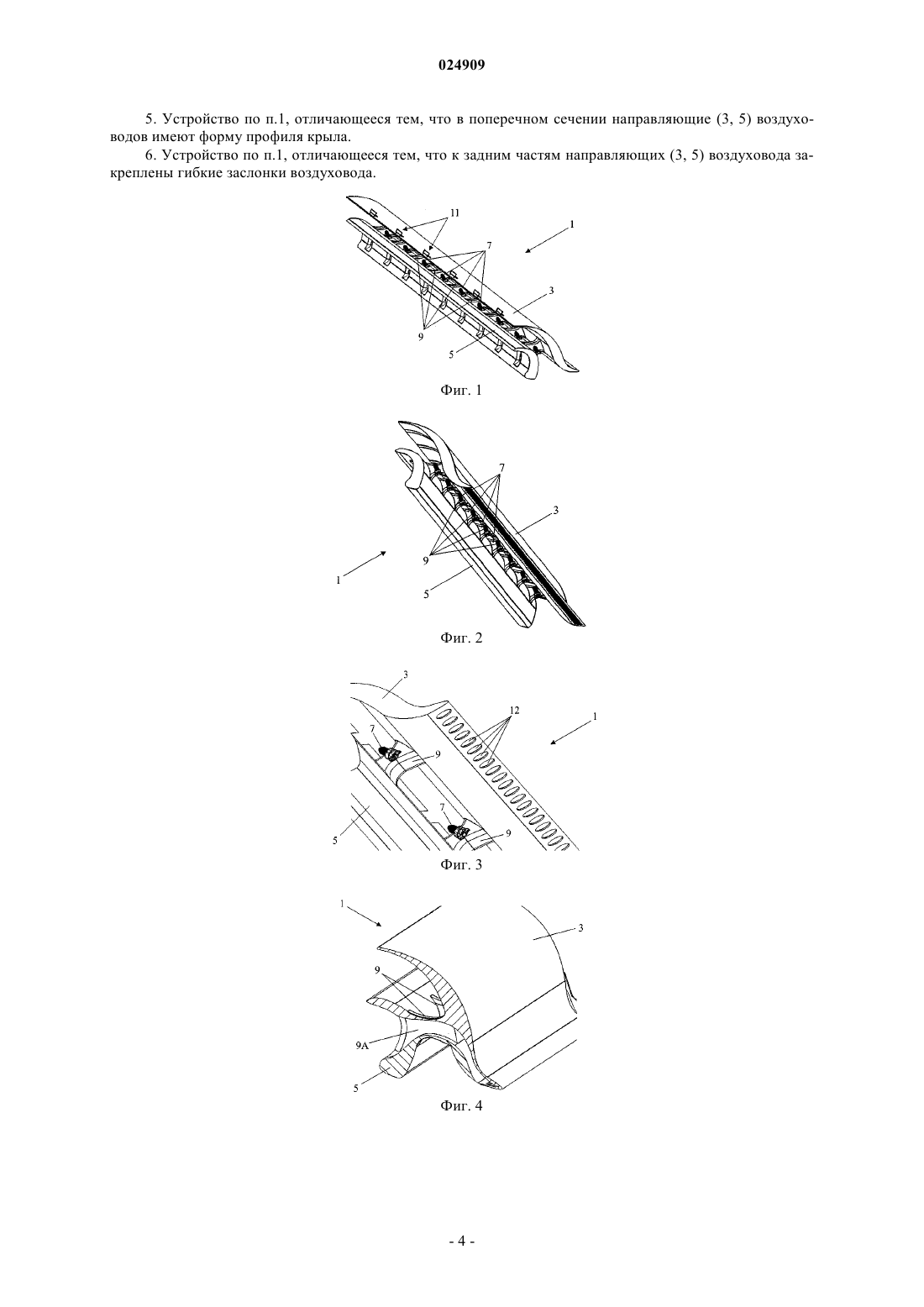

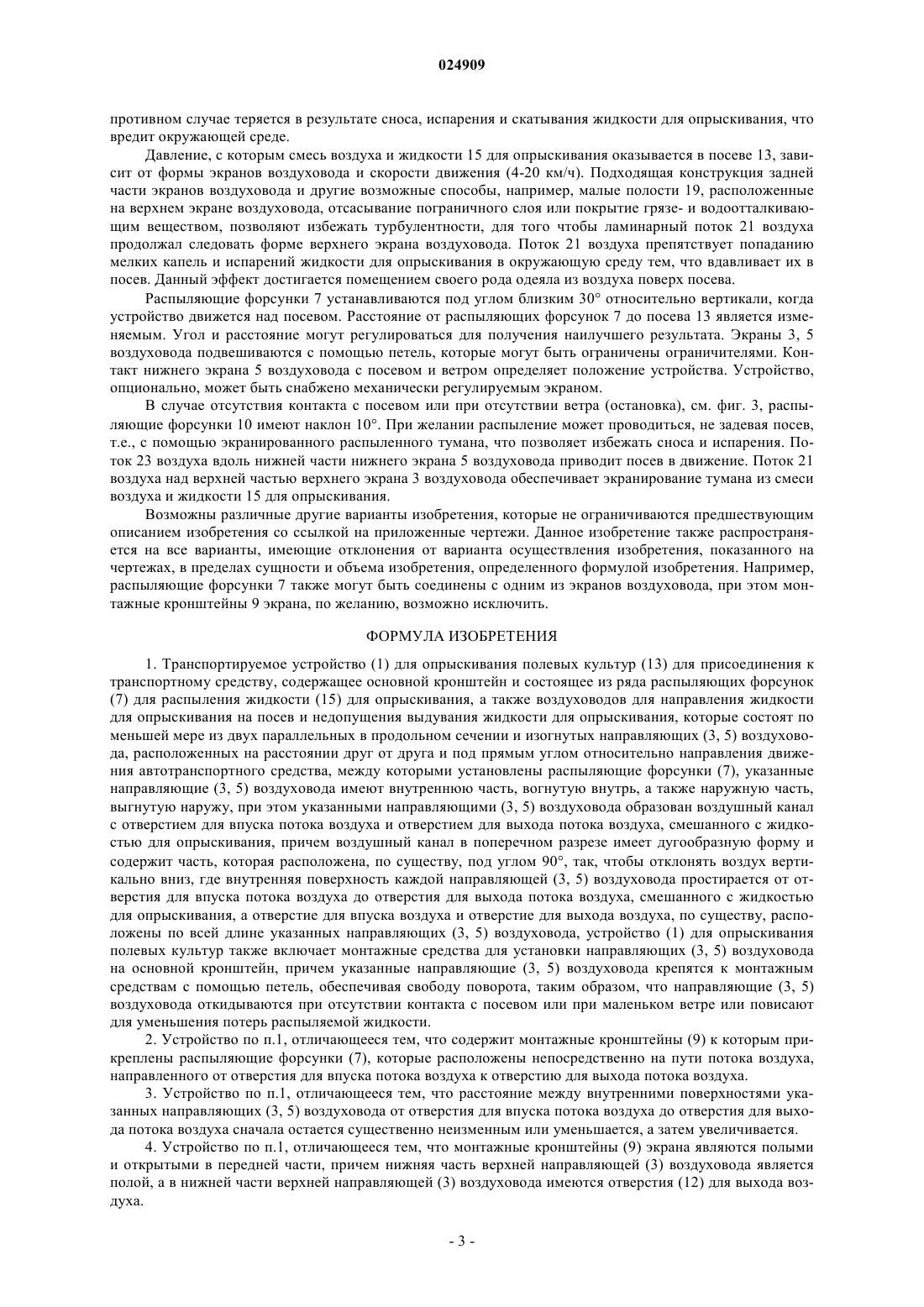

ТРАНСПОРТИРУЕМОЕ УСТРОЙСТВО ДЛЯ ОПРЫСКИВАНИЯ ПОЛЕВЫХ КУЛЬТУР Транспортируемое устройство (1) для опрыскивания полевых культур (13) для присоединения к транспортному средству позволяет жидкость для опрыскивания распределить по посеву эффективным образом и содержит основной кронштейн и состоящее из ряда распыляющих форсунок (7) для распыления жидкости (15) для опрыскивания, а также воздуховодов для направления жидкости для опрыскивания на посев и недопущения выдувания жидкости для опрыскивания, которые состоят по меньшей мере из двух параллельных в продольном сечении и изогнутых направляющих (3, 5) воздуховода, расположенных на расстоянии друг от друга и под прямым углом относительно направления движения автотранспортного средства, между которыми установлены распыляющие форсунки (7). Направляющими (3, 5) воздуховода образован воздушный канал с отверстием для впуска потока воздуха и отверстием для выхода потока воздуха, смешанного с жидкостью для опрыскивания, причем воздушный канал в поперечном разрезе имеет дугообразную форму и содержит часть, которая расположена, по существу, под углом 90, так, чтобы отклонять воздух вертикально вниз, где внутренняя поверхность каждой направляющей (3, 5) воздуховода простирается от отверстия для впуска потока воздуха до отверстия для выхода потока воздуха, смешанного с жидкостью для опрыскивания, а отверстие для впуска воздуха и отверстие для выхода воздуха, по существу, расположены по всей длине указанных направляющих (3, 5) воздуховода. Устройство (1) также включает монтажные средства для установки направляющих (3, 5) воздуховода на основной кронштейн, причем указанные направляющие (3, 5) воздуховода крепятся к монтажным средствам с помощью петель, обеспечивая свободу поворота, таким образом, что направляющие (3, 5) воздуховода откидываются при отсутствии контакта с посевом или при маленьком ветре или повисают для уменьшения потерь распыляемой жидкости.FR-A1-2925861 ХОЕБЕН ХЕНРИЦУС ХАННЕС ГОДЕФРИДУС МАРИА (NL) Область изобретения Данное изобретение относится к устройству для опрыскивания полевых культур, которое подходит для установки на транспортное средство для распыления и состоит из ряда распыляющих форсунок для распыления жидкости для опрыскивания, а также воздуховодов для направления жидкости для опрыскивания на посев и недопущения выдувания жидкости для опрыскивания, которые состоят по меньшей мере из двух параллельных экранов воздуховода, расположенных на расстоянии друг от друга в продольном направлении под прямыми углами по направлению движения автотранспортного средства, между которыми установлены распыляющие форсунки, экраны воздуховода имеют внутреннюю часть, вогнутую внутрь, а также наружную часть, выгнутую наружу, при этом между экранами воздуховода формируется воздушный канал с отверстием для впуска воздуха, пропускающим поток воздуха, и отверстием для выхода воздуха, из которого может выходить воздух, смешанный с жидкостью для опрыскивания. При обработке полевых культур с помощью сельскохозяйственной техники жидкость для опрыскивания распределяется на полевые культуры через большое количество распыляющих форсунок. В ходе опрыскивания над посевом образуется "облако" жидкости для опрыскивания. Часть жидкости теряется в воздухе в результате испарения и сноса, т.е. выдувания жидкости для опрыскивания. Это приводит к загрязнению окружающей среды, особенно при проведении опрыскивания мелкими каплями, которые гораздо эффективнее, чем крупные капли, которые чаще стекают с посевов. Описание известного уровня техники Экранированное устройство для опрыскивания полевых культур данного типа известно по патенту США US-A-6334578. Экраны воздуховода направляют поток воздуха, вызываемый ветром, тогда как жидкость для опрыскивания смешивается с воздухом и направляется на посев с помощью экрана. Резюме изобретения Задачей данного изобретения является улучшение известного устройства для опрыскивания полевых культур. С этой целью предлагается транспортируемое устройство для опрыскивания полевых культур для присоединения к транспортному средству, содержащее основной кронштейн и состоящее из ряда распыляющих форсунок для распыления жидкости для опрыскивания, а также воздуховодов для направления жидкости для опрыскивания на посев и недопущения выдувания жидкости для опрыскивания, которые состоят, по меньшей мере, из двух параллельных в продольном сечении и изогнутых направляющих воздуховода, расположенных на расстоянии друг от друга и под прямым углом относительно направления движения автотранспортного средства, между которыми установлены распыляющие форсунки, указанные направляющие воздуховода имеют внутреннюю часть, вогнутую внутрь, а также наружную часть, выгнутую наружу, при этом указанными направляющими воздуховода образован воздушный канал с отверстием для впуска потока воздуха и отверстием для выхода потока воздуха, смешанного с жидкостью для опрыскивания, причем воздушный канал в поперечном разрезе имеет дугообразную форму и содержит часть, которая расположена, по существу, под углом 90, так, чтобы отклонять воздух вертикально вниз, где внутренняя поверхность каждой направляющей воздуховода простирается от отверстия для впуска потока воздуха до отверстия для выхода потока воздуха, смешанного с жидкостью для опрыскивания, а отверстие для впуска воздуха и отверстие для выхода воздуха, по существу, расположены по всей длине указанных направляющих воздуховода. Устройство для опрыскивания полевых культур также включает монтажные средства для установки направляющих воздуховода на основной кронштейн, причем указанные направляющие воздуховода крепятся к монтажным средствам с помощью петель, обеспечивая свободу поворота, таким образом, что направляющие воздуховода откидываются при отсутствии контакта с посевом или при маленьком ветре или повисают для уменьшения потерь распыляемой жидкости. Это обеспечивает прохождение большего количества воздуха возле распыляющих форсунок, чтобы жидкость для опрыскивания распределялась по посеву более эффективным образом. Предпочтительно, чтобы распыляющие форсунки, которые прикреплены к монтажным кронштейнам, были расположены непосредственно на пути потока воздуха, направленного от отверстия для впуска потока воздуха к отверстию для выхода потока воздуха, чтобы воздух эффективнее нес с собой жидкость для опрыскивания. Предлагается вариант устройств в соответствии с данным изобретением, в котором расстояние между внутренними частями экранов воздуховода от отверстия для впуска воздуха до отверстия для выхода воздуха сначала остается существенно неизменным или уменьшается, а затем увеличивается. Это приводит к ускорению потока воздуха, что делает обработку посева жидкостью для опрыскивания гораздо эффективнее. Также предлагается вариант осуществления устройства в соответствии с данным изобретением, в котором монтажные кронштейны экрана являются полыми и открытыми в передней части, задняя часть верхнего экрана воздуховода является полой, и нижняя часть верхнего экрана воздуховода имеет выходные отверстия. Таким образом воздушные каналы формируются в монтажных кронштейнах экрана и верхнем экране воздуховода, в то время как в задней части устройства воздух, идущий через воздушные каналы, экранирует пространство между экраном воздуховода и посевом, что препятствует сносу и испарению жидкости для опрыскивания. Предлагается еще один вариант осуществления устройства в соответствии с данным изобретением,-1 024909 в котором в поперечном сечении экраны воздуховода имеют форму профиля крыла. В результате, воздух направляется эффективнее, и не возникает нежелаемой турбулентности. Воздух, идущий вдоль верхней части верхнего экрана воздуховода, в задней части экранирует пространство между экраном воздуховода и посевом, предотвращая, таким образом, снос и испарение жидкости для опрыскивания. Отличительной характеристикой формы профиля крыла является то, что воздух, идущий вдоль верхней части профиля крыла, проходит большее расстояние, чем воздух, идущий вдоль нижней части. Также возможен такой вариант осуществления изобретения, в котором гибкие заслонки воздуховода крепятся к задним частям экранов воздуховода, вид в направлении движения. Эти заслонки обеспечивают более эффективный способ обработки посевов жидкостью для опрыскивания и минимизируют возможность выдувания жидкости для опрыскивания ветром. Предлагается вариант осуществления изобретения, в котором устройство также включает монтажные средства для установки экранов воздуховода на основной кронштейн, тогда как экраны воздуховода свободно крепятся к монтажным средствам. Монтажные средства могут включать, например, параллелограммную конструкция, с которой экраны воздуховода подвешиваются с помощью петель. Данная параллелограммная конструкция затем крепится к основному кронштейну. Наличие параллелограммной конструкции обеспечивает свободу движения экранов воздуховода вверх и вниз и поворотная подвеска обеспечивает свободу поворота. Большим преимуществом свободно подвешенного экрана воздуховода является то, что при отсутствии контакта с посевом или при маленьком ветре, экраны воздуховода откидываются. Когда распыление начинается у края поля, экраны воздуховода повисают. Когда начинается опрыскивание, практически не происходит потерь, например, в канаве. Таким образом, при подаче жидкости для опрыскивания с помощью устройства для опрыскивания в соответствии с изобретением, ограничивается не только выброс в наружный воздух, но значительно уменьшается выброс в поверхностную воду. Это позволяет производить опрыскивание мелкими каплями, и большие капли не барабанят по посеву, что также позволяет избежать нагрузки на поверхностную воду. Когда производится движение устройства над посевом, контакт с посевом и/или ветром ведет к тому, что экраны воздуховода принимают оптимальное положение. Краткое описание чертежей Для более полного понимания ниже приводится описание изобретения согласно прилагаемым чертежам на основании вариантов осуществления устройства в соответствии с данным изобретением. На фиг. 1 представлен наклонный вид в перспективе варианта осуществления устройства в соответствии с данным изобретением; на фиг. 2 изображен наклонный вид снизу в перспективе варианта осуществления устройства в соответствии с данным изобретением; на фиг. 3 представлен вид снизу детали устройства; на фиг. 4 представлен поперечный разрез устройства по одному из монтажных кронштейнов экрана; на фиг. 5 представлен поперечный разрез устройства во время движения над посевом; на фиг. 6 представлен поперечный разрез устройства во время остановки. Подробное описание чертежей На фиг. 1 и 2 представлены виды в перспективе варианта осуществления устройства в соответствии с данным изобретением для экранированного опрыскивания полевых культур. Устройство 1 состоит из верхнего экрана 3 воздуховода и нижнего экрана 5 воздуховода, которые находятся на расстоянии друг от друга. Распыляющие форсунки 7, прикрепленные к монтажным кронштейнам 9 экрана располагаются между двумя экранами воздуховода. Кронштейны обеспечивают соединение между двумя экранами 3 и 5 воздуховода и крепление распыляющих форсунок. Возможно прикрепление гибких заслонок к нижним краям экранов воздуховода. Устройство 1 также включает соединительные средства 11 для крепления устройства к основному кронштейну, который может быть присоединен к прицепу. Соединительные средства крепятся петлями к верхнему экрану 3 воздуховода. На фиг. 3 и 4 подробно показано устройство 1. Крепежные кронштейны 9 экрана являются полыми и открытыми в передней части. Также, задняя часть верхнего экрана 3 воздуховода является полой, и нижний край верхнего экрана воздуховода имеет выходные отверстия 12. Таким образом воздушные каналы 9 А формируются в крепежных кронштейнах экрана и верхнем экране воздуховода, в то время как в задней части устройства воздух, идущий через воздушные каналы, экранирует пространство между экраном воздуховода и посевом, что препятствует сносу и испарению жидкости для опрыскивания. На фиг. 5 показан вид в поперечном разрезе устройства во время движения над посевом. Экраны 3,5 воздуховода нависают над или находятся непосредственно в верхушках посева 13. Во время движения устройства посев, так сказать, вскрывается ветром и/или контактом с устройства, для того чтобы жидкость 15 для опрыскивания распределялась по посеву. Задняя часть устройства обеспечивает экранирование без потерь с помощью потока 17 воздуха, который продолжает быть направленным на опрыскиваемый посев. В результате испарения вдавливаются в посев, что позволяет говорить о надлежащем проникновении в посев, а также значительном снижении выброса жидкости для опрыскивания, который в противном случае теряется в результате сноса, испарения и скатывания жидкости для опрыскивания, что вредит окружающей среде. Давление, с которым смесь воздуха и жидкости 15 для опрыскивания оказывается в посеве 13, зависит от формы экранов воздуховода и скорости движения (4-20 км/ч). Подходящая конструкция задней части экранов воздуховода и другие возможные способы, например, малые полости 19, расположенные на верхнем экране воздуховода, отсасывание пограничного слоя или покрытие грязе- и водоотталкивающим веществом, позволяют избежать турбулентности, для того чтобы ламинарный поток 21 воздуха продолжал следовать форме верхнего экрана воздуховода. Поток 21 воздуха препятствует попаданию мелких капель и испарений жидкости для опрыскивания в окружающую среду тем, что вдавливает их в посев. Данный эффект достигается помещением своего рода одеяла из воздуха поверх посева. Распыляющие форсунки 7 устанавливаются под углом близким 30 относительно вертикали, когда устройство движется над посевом. Расстояние от распыляющих форсунок 7 до посева 13 является изменяемым. Угол и расстояние могут регулироваться для получения наилучшего результата. Экраны 3, 5 воздуховода подвешиваются с помощью петель, которые могут быть ограничены ограничителями. Контакт нижнего экрана 5 воздуховода с посевом и ветром определяет положение устройства. Устройство,опционально, может быть снабжено механически регулируемым экраном. В случае отсутствия контакта с посевом или при отсутствии ветра (остановка), см. фиг. 3, распыляющие форсунки 10 имеют наклон 10. При желании распыление может проводиться, не задевая посев,т.е., с помощью экранированного распыленного тумана, что позволяет избежать сноса и испарения. Поток 23 воздуха вдоль нижней части нижнего экрана 5 воздуховода приводит посев в движение. Поток 21 воздуха над верхней частью верхнего экрана 3 воздуховода обеспечивает экранирование тумана из смеси воздуха и жидкости 15 для опрыскивания. Возможны различные другие варианты изобретения, которые не ограничиваются предшествующим описанием изобретения со ссылкой на приложенные чертежи. Данное изобретение также распространяется на все варианты, имеющие отклонения от варианта осуществления изобретения, показанного на чертежах, в пределах сущности и объема изобретения, определенного формулой изобретения. Например,распыляющие форсунки 7 также могут быть соединены с одним из экранов воздуховода, при этом монтажные кронштейны 9 экрана, по желанию, возможно исключить. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Транспортируемое устройство (1) для опрыскивания полевых культур (13) для присоединения к транспортному средству, содержащее основной кронштейн и состоящее из ряда распыляющих форсунок(7) для распыления жидкости (15) для опрыскивания, а также воздуховодов для направления жидкости для опрыскивания на посев и недопущения выдувания жидкости для опрыскивания, которые состоят по меньшей мере из двух параллельных в продольном сечении и изогнутых направляющих (3, 5) воздуховода, расположенных на расстоянии друг от друга и под прямым углом относительно направления движения автотранспортного средства, между которыми установлены распыляющие форсунки (7), указанные направляющие (3, 5) воздуховода имеют внутреннюю часть, вогнутую внутрь, а также наружную часть,выгнутую наружу, при этом указанными направляющими (3, 5) воздуховода образован воздушный канал с отверстием для впуска потока воздуха и отверстием для выхода потока воздуха, смешанного с жидкостью для опрыскивания, причем воздушный канал в поперечном разрезе имеет дугообразную форму и содержит часть, которая расположена, по существу, под углом 90, так, чтобы отклонять воздух вертикально вниз, где внутренняя поверхность каждой направляющей (3, 5) воздуховода простирается от отверстия для впуска потока воздуха до отверстия для выхода потока воздуха, смешанного с жидкостью для опрыскивания, а отверстие для впуска воздуха и отверстие для выхода воздуха, по существу, расположены по всей длине указанных направляющих (3, 5) воздуховода, устройство (1) для опрыскивания полевых культур также включает монтажные средства для установки направляющих (3, 5) воздуховода на основной кронштейн, причем указанные направляющие (3, 5) воздуховода крепятся к монтажным средствам с помощью петель, обеспечивая свободу поворота, таким образом, что направляющие (3, 5) воздуховода откидываются при отсутствии контакта с посевом или при маленьком ветре или повисают для уменьшения потерь распыляемой жидкости. 2. Устройство по п.1, отличающееся тем, что содержит монтажные кронштейны (9) к которым прикреплены распыляющие форсунки (7), которые расположены непосредственно на пути потока воздуха,направленного от отверстия для впуска потока воздуха к отверстию для выхода потока воздуха. 3. Устройство по п.1, отличающееся тем, что расстояние между внутренними поверхностями указанных направляющих (3, 5) воздуховода от отверстия для впуска потока воздуха до отверстия для выхода потока воздуха сначала остается существенно неизменным или уменьшается, а затем увеличивается. 4. Устройство по п.1, отличающееся тем, что монтажные кронштейны (9) экрана являются полыми и открытыми в передней части, причем нижняя часть верхней направляющей (3) воздуховода является полой, а в нижней части верхней направляющей (3) воздуховода имеются отверстия (12) для выхода воздуха. 5. Устройство по п.1, отличающееся тем, что в поперечном сечении направляющие (3, 5) воздуховодов имеют форму профиля крыла. 6. Устройство по п.1, отличающееся тем, что к задним частям направляющих (3, 5) воздуховода закреплены гибкие заслонки воздуховода.
