Устройство для удаленного видеонаблюдения в полевых условиях

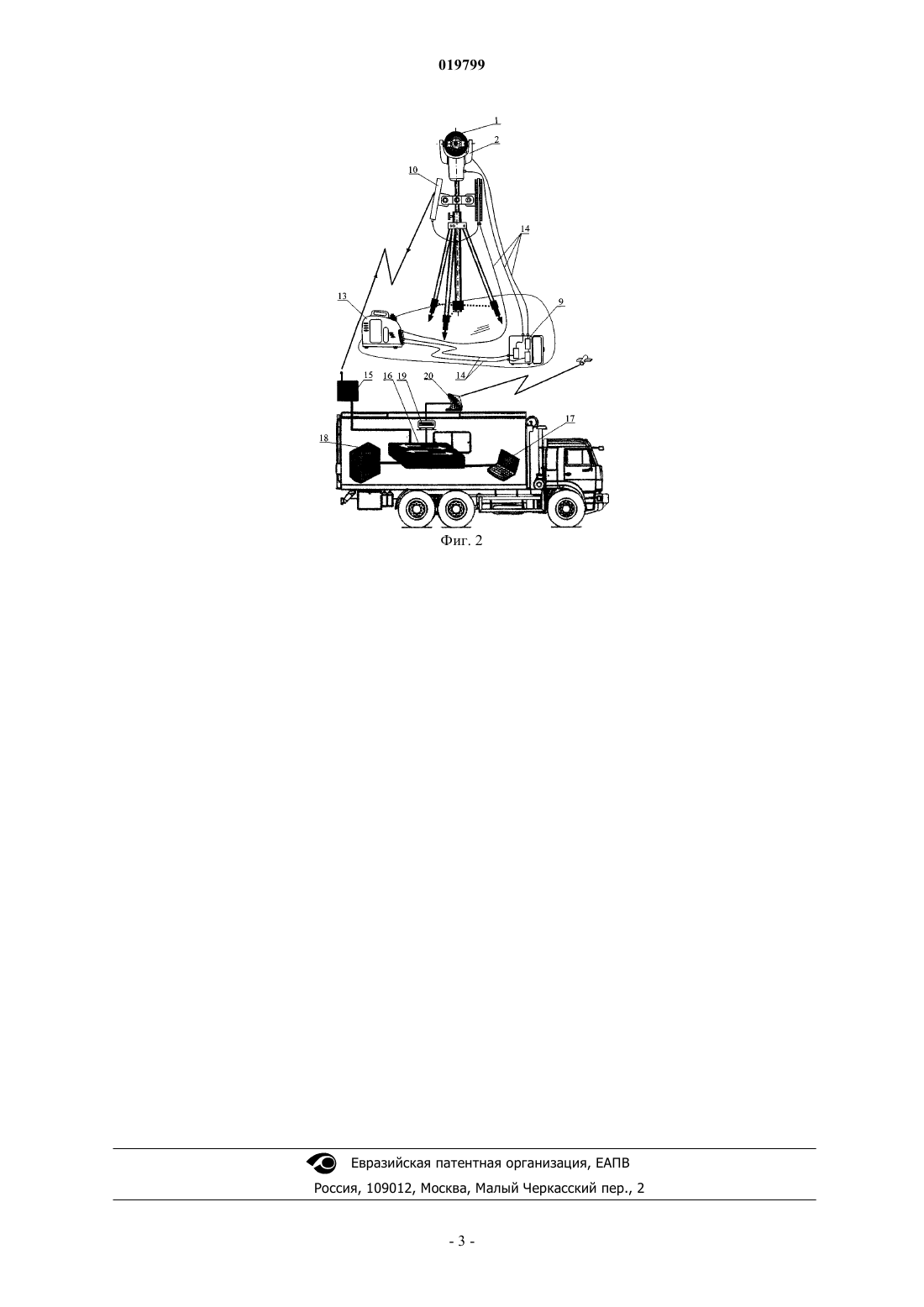

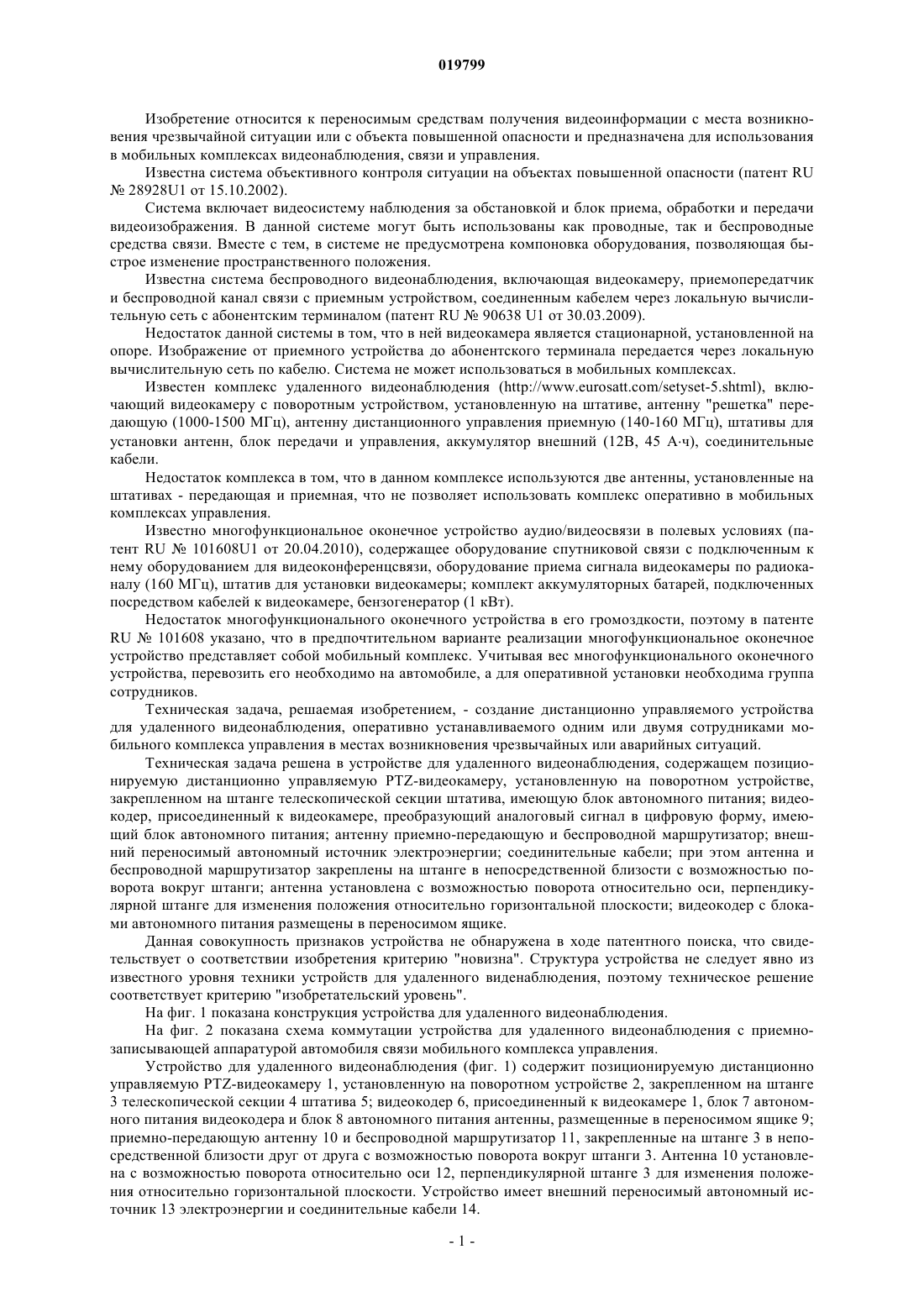

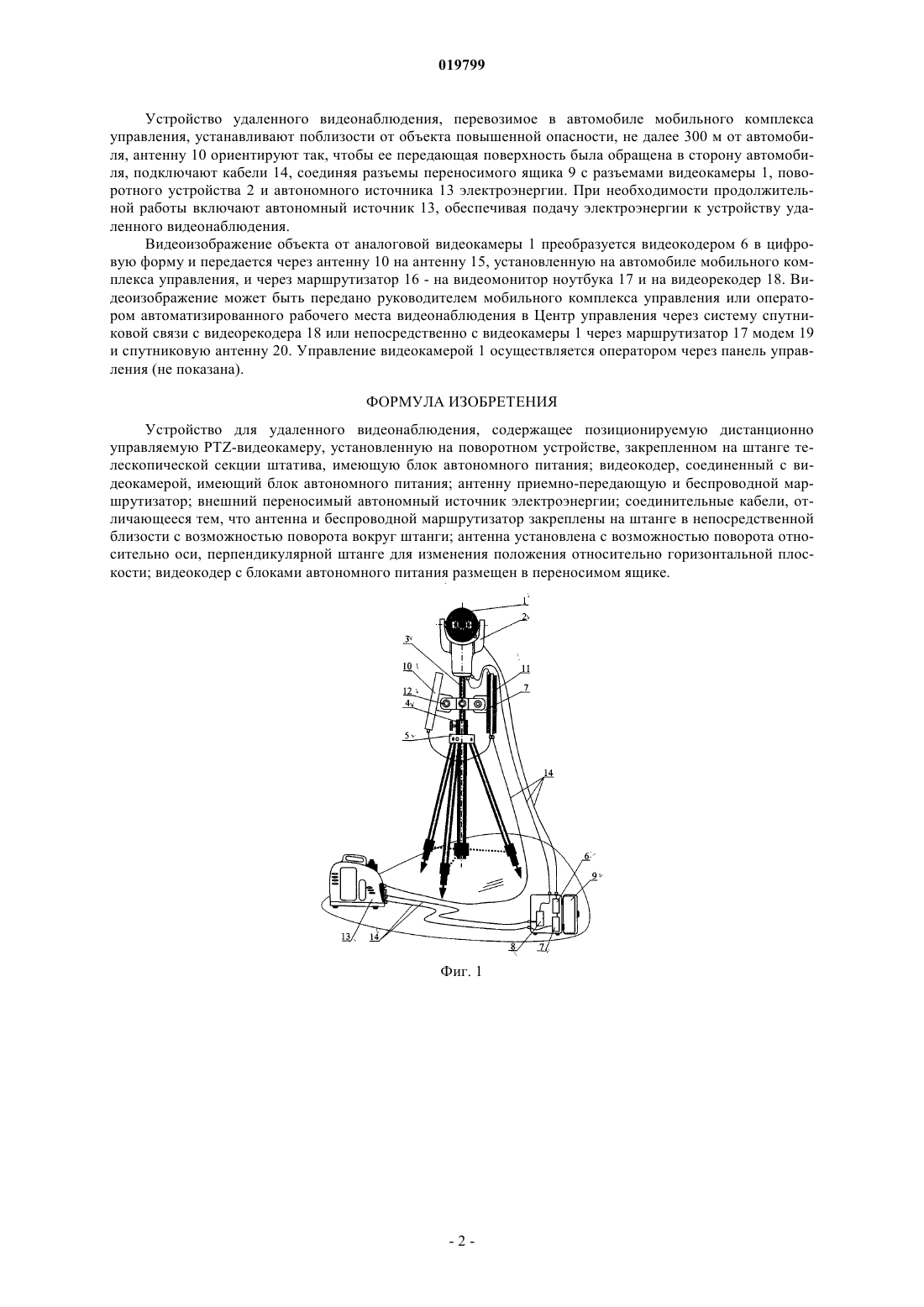

УСТРОЙСТВО ДЛЯ УДАЛЕННОГО ВИДЕОНАБЛЮДЕНИЯ В ПОЛЕВЫХ УСЛОВИЯХ Изобретение относится к переносимым средствам получения видеоинформации с места возникновения чрезвычайной ситуации или с объекта повышенной опасности и предназначена для использования в мобильных комплексах видеонаблюдения, связи и управления. Устройство для удаленного видеонаблюдения содержит позиционируемую дистанционно управляемуюPTZ-видеокамеру, установленную на поворотном устройстве, закрепленном на штанге телескопической секции штатива, имеющую блок автономного питания; видеокодер, соединенный с видеокамерой, имеющий блок автономного питания; антенну приемно-передающую и беспроводной маршрутизатор; внешний переносимый автономный источник электроэнергии; соединительные кабели, при этом антенна и беспроводной маршрутизатор закреплены на штанге в непосредственной близости с возможностью поворота вокруг штанги; антенна установлена с возможностью поворота относительно оси, перпендикулярной штанге для изменения положения относительно горизонтальной плоскости; видеокодер с блоками автономного питания размещены в переносимом ящике. Мельник Евгений Николаевич,Мельник Сергей Николаевич,Александров Владимир Германович,Бадалов Андрей Юрьевич, Бадалов Юрий Иванович, Зверев Андрей Владимирович, Евсеев Константин Дмитриевич, Николаев Сергей Владиславович, Цветков Сергей Иванович, Симаков Владимир Владимирович (RU)(71)(73) Заявитель и патентовладелец: ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "ГОЛЛАРД" (RU) Изобретение относится к переносимым средствам получения видеоинформации с места возникновения чрезвычайной ситуации или с объекта повышенной опасности и предназначена для использования в мобильных комплексах видеонаблюдения, связи и управления. Известна система объективного контроля ситуации на объектах повышенной опасности (патент RU28928U1 от 15.10.2002). Система включает видеосистему наблюдения за обстановкой и блок приема, обработки и передачи видеоизображения. В данной системе могут быть использованы как проводные, так и беспроводные средства связи. Вместе с тем, в системе не предусмотрена компоновка оборудования, позволяющая быстрое изменение пространственного положения. Известна система беспроводного видеонаблюдения, включающая видеокамеру, приемопередатчик и беспроводной канал связи с приемным устройством, соединенным кабелем через локальную вычислительную сеть с абонентским терминалом (патент RU90638 U1 от 30.03.2009). Недостаток данной системы в том, что в ней видеокамера является стационарной, установленной на опоре. Изображение от приемного устройства до абонентского терминала передается через локальную вычислительную сеть по кабелю. Система не может использоваться в мобильных комплексах. Известен комплекс удаленного видеонаблюдения (http://www.eurosatt.com/setyset-5.shtml), включающий видеокамеру с поворотным устройством, установленную на штативе, антенну "решетка" передающую (1000-1500 МГц), антенну дистанционного управления приемную (140-160 МГц), штативы для установки антенн, блок передачи и управления, аккумулятор внешний (12 В, 45 Ач), соединительные кабели. Недостаток комплекса в том, что в данном комплексе используются две антенны, установленные на штативах - передающая и приемная, что не позволяет использовать комплекс оперативно в мобильных комплексах управления. Известно многофункциональное оконечное устройство аудио/видеосвязи в полевых условиях (патент RU101608U1 от 20.04.2010), содержащее оборудование спутниковой связи с подключенным к нему оборудованием для видеоконференцсвязи, оборудование приема сигнала видеокамеры по радиоканалу (160 МГц), штатив для установки видеокамеры; комплект аккумуляторных батарей, подключенных посредством кабелей к видеокамере, бензогенератор (1 кВт). Недостаток многофункционального оконечного устройства в его громоздкости, поэтому в патентеRU101608 указано, что в предпочтительном варианте реализации многофункциональное оконечное устройство представляет собой мобильный комплекс. Учитывая вес многофункционального оконечного устройства, перевозить его необходимо на автомобиле, а для оперативной установки необходима группа сотрудников. Техническая задача, решаемая изобретением, - создание дистанционно управляемого устройства для удаленного видеонаблюдения, оперативно устанавливаемого одним или двумя сотрудниками мобильного комплекса управления в местах возникновения чрезвычайных или аварийных ситуаций. Техническая задача решена в устройстве для удаленного видеонаблюдения, содержащем позиционируемую дистанционно управляемую PTZ-видеокамеру, установленную на поворотном устройстве,закрепленном на штанге телескопической секции штатива, имеющую блок автономного питания; видеокодер, присоединенный к видеокамере, преобразующий аналоговый сигнал в цифровую форму, имеющий блок автономного питания; антенну приемно-передающую и беспроводной маршрутизатор; внешний переносимый автономный источник электроэнергии; соединительные кабели; при этом антенна и беспроводной маршрутизатор закреплены на штанге в непосредственной близости с возможностью поворота вокруг штанги; антенна установлена с возможностью поворота относительно оси, перпендикулярной штанге для изменения положения относительно горизонтальной плоскости; видеокодер с блоками автономного питания размещены в переносимом ящике. Данная совокупность признаков устройства не обнаружена в ходе патентного поиска, что свидетельствует о соответствии изобретения критерию "новизна". Структура устройства не следует явно из известного уровня техники устройств для удаленного виденаблюдения, поэтому техническое решение соответствует критерию "изобретательский уровень". На фиг. 1 показана конструкция устройства для удаленного видеонаблюдения. На фиг. 2 показана схема коммутации устройства для удаленного видеонаблюдения с приемнозаписывающей аппаратурой автомобиля связи мобильного комплекса управления. Устройство для удаленного видеонаблюдения (фиг. 1) содержит позиционируемую дистанционно управляемую PTZ-видеокамеру 1, установленную на поворотном устройстве 2, закрепленном на штанге 3 телескопической секции 4 штатива 5; видеокодер 6, присоединенный к видеокамере 1, блок 7 автономного питания видеокодера и блок 8 автономного питания антенны, размещенные в переносимом ящике 9; приемно-передающую антенну 10 и беспроводной маршрутизатор 11, закрепленные на штанге 3 в непосредственной близости друг от друга с возможностью поворота вокруг штанги 3. Антенна 10 установлена с возможностью поворота относительно оси 12, перпендикулярной штанге 3 для изменения положения относительно горизонтальной плоскости. Устройство имеет внешний переносимый автономный источник 13 электроэнергии и соединительные кабели 14. Устройство удаленного видеонаблюдения, перевозимое в автомобиле мобильного комплекса управления, устанавливают поблизости от объекта повышенной опасности, не далее 300 м от автомобиля, антенну 10 ориентируют так, чтобы ее передающая поверхность была обращена в сторону автомобиля, подключают кабели 14, соединяя разъемы переносимого ящика 9 с разъемами видеокамеры 1, поворотного устройства 2 и автономного источника 13 электроэнергии. При необходимости продолжительной работы включают автономный источник 13, обеспечивая подачу электроэнергии к устройству удаленного видеонаблюдения. Видеоизображение объекта от аналоговой видеокамеры 1 преобразуется видеокодером 6 в цифровую форму и передается через антенну 10 на антенну 15, установленную на автомобиле мобильного комплекса управления, и через маршрутизатор 16 - на видеомонитор ноутбука 17 и на видеорекодер 18. Видеоизображение может быть передано руководителем мобильного комплекса управления или оператором автоматизированного рабочего места видеонаблюдения в Центр управления через систему спутниковой связи с видеорекодера 18 или непосредственно с видеокамеры 1 через маршрутизатор 17 модем 19 и спутниковую антенну 20. Управление видеокамерой 1 осуществляется оператором через панель управления (не показана). ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для удаленного видеонаблюдения, содержащее позиционируемую дистанционно управляемую PTZ-видеокамеру, установленную на поворотном устройстве, закрепленном на штанге телескопической секции штатива, имеющую блок автономного питания; видеокодер, соединенный с видеокамерой, имеющий блок автономного питания; антенну приемно-передающую и беспроводной маршрутизатор; внешний переносимый автономный источник электроэнергии; соединительные кабели, отличающееся тем, что антенна и беспроводной маршрутизатор закреплены на штанге в непосредственной близости с возможностью поворота вокруг штанги; антенна установлена с возможностью поворота относительно оси, перпендикулярной штанге для изменения положения относительно горизонтальной плоскости; видеокодер с блоками автономного питания размещен в переносимом ящике.
