Устройство для распыления, предназначенное для использования в полеводстве для опрыскивания жидкостями сельскохозяйственных культур

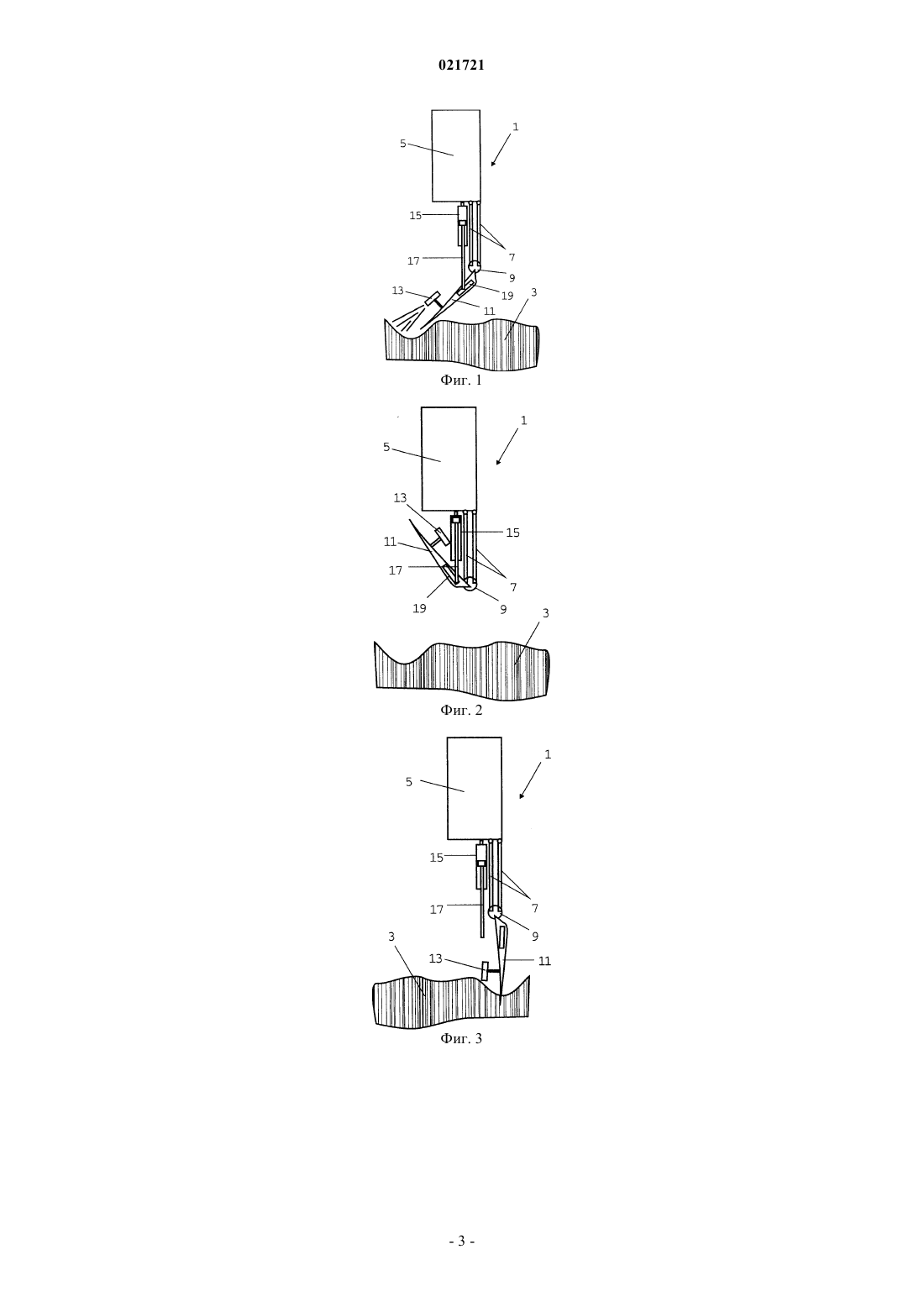

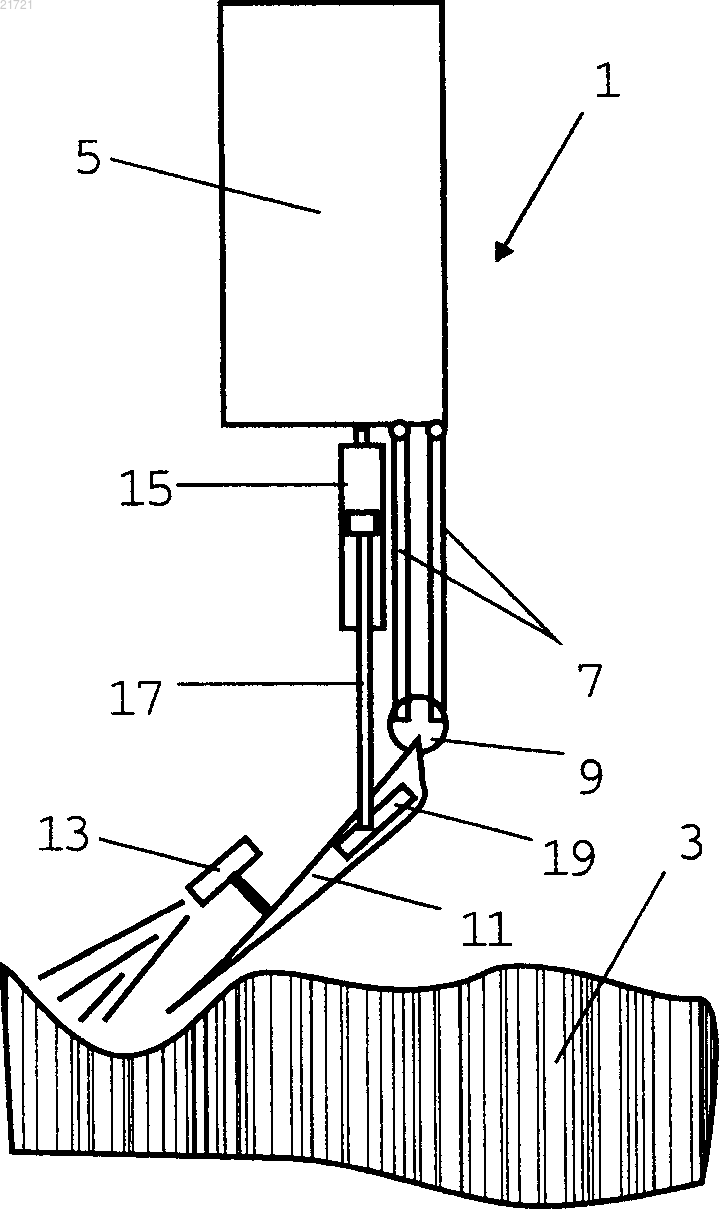

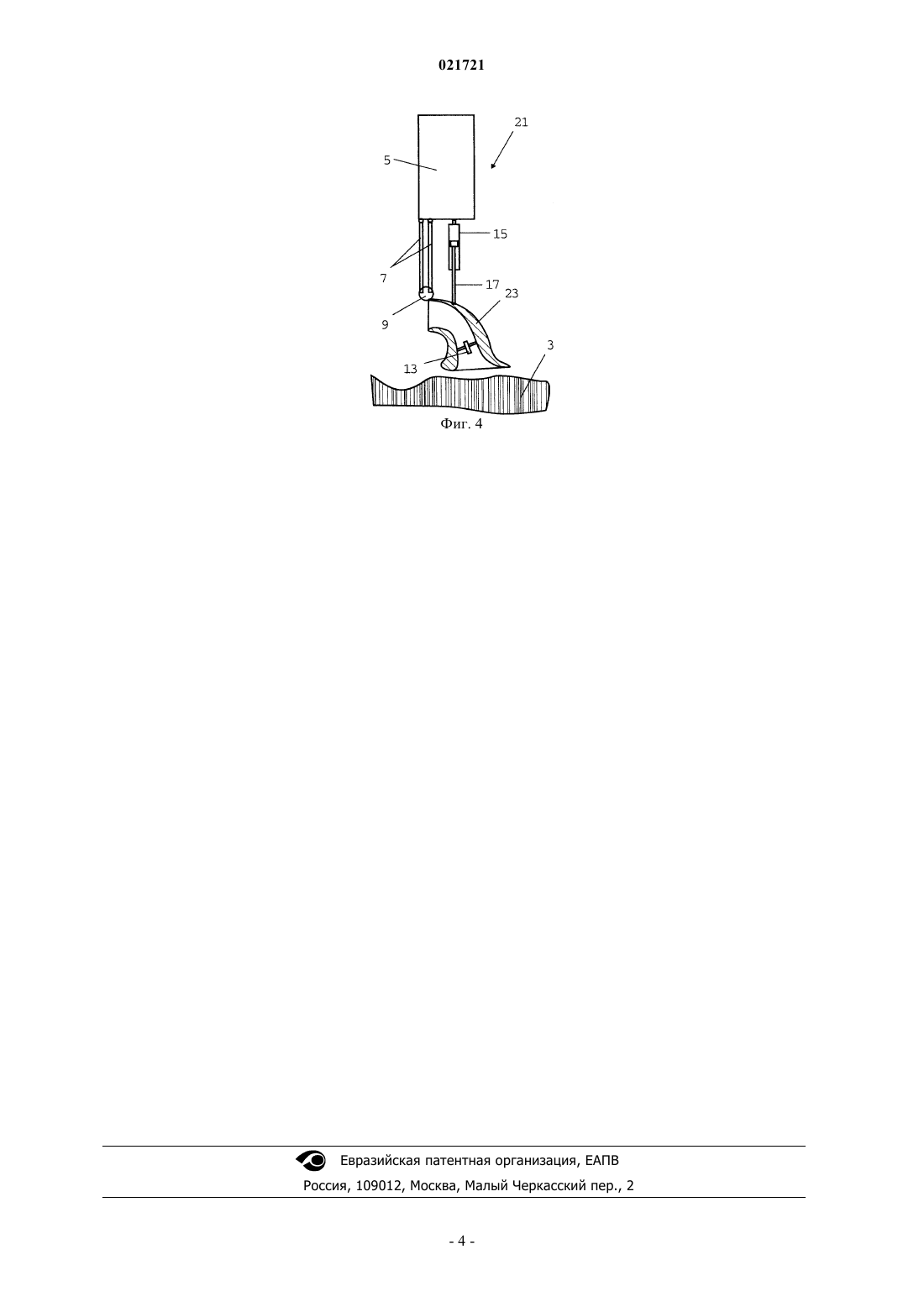

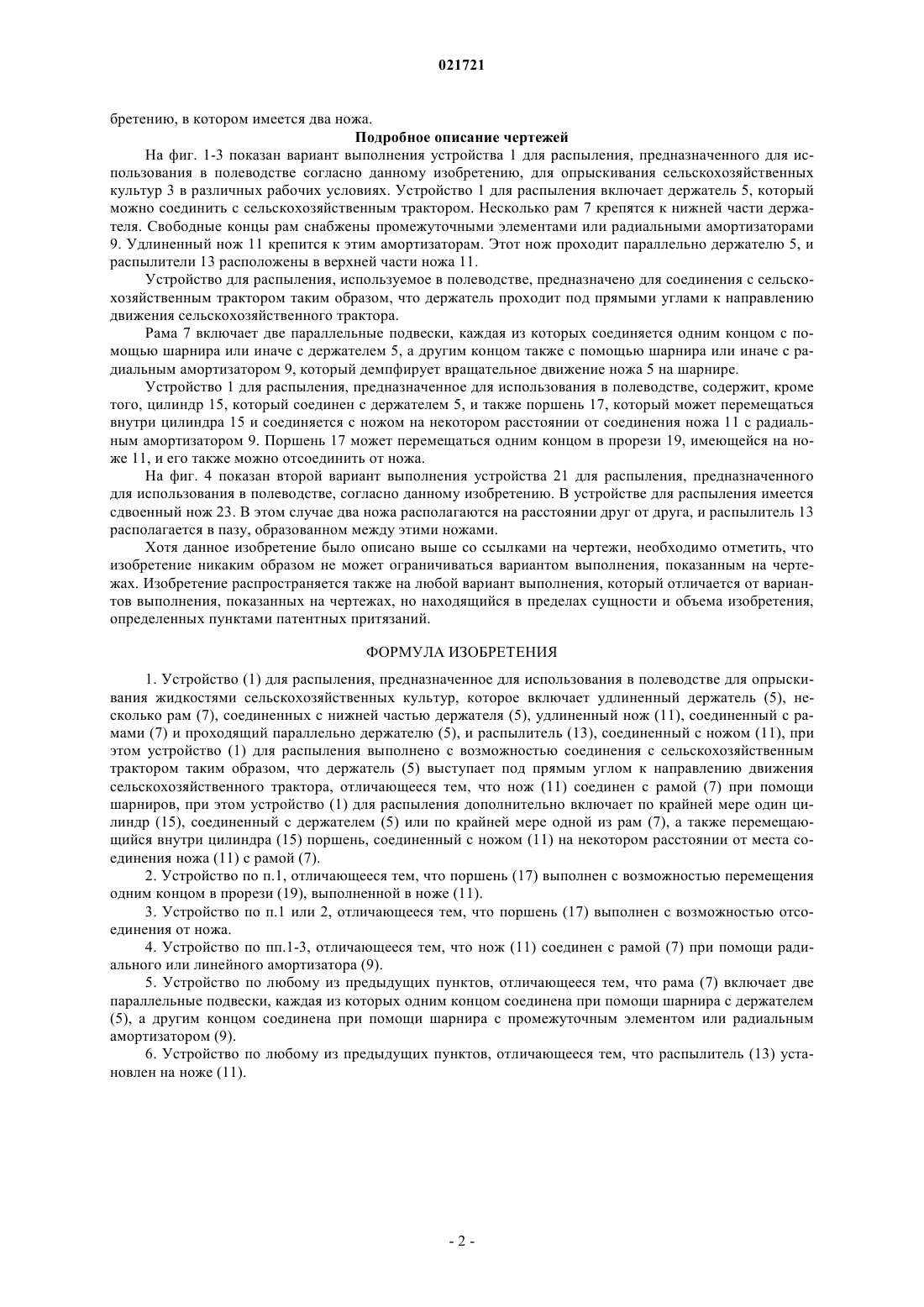

УСТРОЙСТВО ДЛЯ РАСПЫЛЕНИЯ, ПРЕДНАЗНАЧЕННОЕ ДЛЯ ИСПОЛЬЗОВАНИЯ В ПОЛЕВОДСТВЕ ДЛЯ ОПРЫСКИВАНИЯ ЖИДКОСТЯМИ СЕЛЬСКОХОЗЯЙСТВЕННЫХ КУЛЬТУР Устройство 1 для распыления, предназначенное для использования в полеводстве, включает держатель 5, который соединяется с сельскохозяйственным трактором. Несколько рам 7 крепится в нижней части держателя. Свободные концы рам имеют радиальные амортизаторы 9, к которым крепится удлиненный нож 11. Этот нож проходит параллельно держателю 5, а распылители 13 расположены в верхней части ножа 11. Устройство 1 для распыления, предназначенное для использования в полеводстве, включает, кроме того, цилиндр 15, который соединен с держателем 5, а также поршень 17, который может перемещаться внутри цилиндра 15 и соединяется с ножом. Поршень 17 может перемещаться одним концом в прорези 19, имеющейся в ноже 11, а также может быть отсоединен от ножа.(71)(72)(73) Заявитель, изобретатель и патентовладелец: ХОЕБЕН ХЕНРИЦУС ХАННЕС ГОДЕФРИДУС МАРИА (NL) Область техники Данное изобретение относится к устройству для распыления, предназначенному для использования в полеводстве для опрыскивания жидкостями сельскохозяйственных культур, при этом данное устройство включает удлиненный держатель, несколько рам, соединенных с держателем и расположенных в его нижней части, удлиненный нож, соединенный с рамами и проходящий параллельно держателю, и распылители, соединенные с ножом, при этом используемое в полеводстве устройство для распыления предназначено для соединения с сельскохозяйственным трактором таким образом, что держатель выступает под прямым углом относительно движения сельскохозяйственного трактора. Уровень техники Подобное устройство для распыления, используемое в полеводстве, известно из документа ЕР-А 1083789. В этом известном распылителе, используемом в полеводстве, рамы, находящиеся между держателем и ножом, изготовлены из упругого материала. Вследствие волнистости поверхности почвы держатель перемещается вверх и вниз во время использования устройства для распыления, предназначенного для сельскохозяйственных культур. Во время движения держателя вниз нож встречает большое сопротивление со стороны сельскохозяйственной культуры, и поэтому рамы прогибаются внутрь. В результате этого распылители продолжают оставаться на одном расстоянии от сельскохозяйственной культуры и жидкость распределяется равномерно по сельскохозяйственной культуре. Краткое изложение сущности изобретения Предметом данного изобретения является усовершенствование известного устройства для распыления, предназначенного для использования в полеводстве. С этой целью предназначенное для использования в полеводстве устройство для распыления согласно данному изобретению включает удлиненный держатель, несколько рам, соединенных с нижней частью держателя, удлиненный нож, соединенный с рамами и проходящий параллельно держателю, и распылитель, соединенный с ножом, при этом новая редакция устройство для распыления выполнено с возможностью соединения с сельскохозяйственным трактором таким образом, что держатель выступает под прямым углом к направлению движения сельскохозяйственного трактора. Устройство для распыления отличается тем, что нож соединен с рамой при помощи шарниров, при этом устройство для распыления дополнительно включает по крайней мере один цилиндр, соединенный с держателем или по крайней мере одной из рам, а также перемещающийся внутри цилиндра поршень, соединенный с ножом на некотором расстоянии от места соединения ножа с рамой. Во время работы движение ножа можно демпфировать при помощи этого цилиндра. Более того,цилиндром можно управлять таким образом, чтобы поршень мог поднимать нож. Используемое в полеводстве устройство для распыления с поднятым ножом занимает меньше места и располагается на большем расстоянии от поверхности земли, поэтому распылитель, предназначенный для работы в поле, проще транспортировать по дороге. Один вариант выполнения устройства для распыления, предназначенного для использования в полеводстве, согласно данному изобретению отличается тем, что поршень выполнен с возможностью перемещения одним концом в прорези, выполненной в ноже. В результате этого цилиндр можно жестко закрепить на держателе. Еще один вариант выполнения устройства для распыления, предназначенного для использования в полеводстве, отличается тем, что поршень можно отсоединить от ножа. Это может привести к такому рабочему состоянию, при котором нож может свободно вращаться, не испытывая демпирующего действия со стороны цилиндра. В таком рабочем состоянии может оказаться желательно, чтобы нож соединялся с рамой при помощи радиального амортизатора или линейного амортизатора с тем, чтобы немного демпфировать вращательное движение ножа на шарнире. Еще один вариант выполнения распылителя, предназначенного для использования в полеводстве,отличается тем, что рама содержит две параллельные подвески, каждая из которых одним концом шарнирно соединена с держателем, а другим концом шарнирно соединена с промежуточным элементом или радиальным амортизатором. В устройстве для распыления, предназначенном для использования в полеводстве, распылитель в предпочтительном варианте расположен на ноже, и поэтому расстояние между распылителем и сельскохозяйственной культурой остается, по существу, постоянным во время работы. Краткое описание чертежей Данное изобретение будет раскрыто более плотно на основе примеров осуществления устройства для распыления согласно данному изобретению, которые описаны со ссылками на прилагаемые чертежи,на которых на фиг. 1 приведен вид сбоку первого варианта выполнения устройства для распыления согласно данному изобретению во время опрыскивания сельскохозяйственной культуры; на фиг. 2 показано устройство для распыления, у которого нож находится в положении для транспортировки; на фиг. 3 показано устройство для распыления, у которого нож отсоединен от поршня; и на фиг. 4 показан второй вариант выполнения устройства для распыления согласно данному изо-1 021721 бретению, в котором имеется два ножа. Подробное описание чертежей На фиг. 1-3 показан вариант выполнения устройства 1 для распыления, предназначенного для использования в полеводстве согласно данному изобретению, для опрыскивания сельскохозяйственных культур 3 в различных рабочих условиях. Устройство 1 для распыления включает держатель 5, который можно соединить с сельскохозяйственным трактором. Несколько рам 7 крепятся к нижней части держателя. Свободные концы рам снабжены промежуточными элементами или радиальными амортизаторами 9. Удлиненный нож 11 крепится к этим амортизаторам. Этот нож проходит параллельно держателю 5, и распылители 13 расположены в верхней части ножа 11. Устройство для распыления, используемое в полеводстве, предназначено для соединения с сельскохозяйственным трактором таким образом, что держатель проходит под прямыми углами к направлению движения сельскохозяйственного трактора. Рама 7 включает две параллельные подвески, каждая из которых соединяется одним концом с помощью шарнира или иначе с держателем 5, а другим концом также с помощью шарнира или иначе с радиальным амортизатором 9, который демпфирует вращательное движение ножа 5 на шарнире. Устройство 1 для распыления, предназначенное для использования в полеводстве, содержит, кроме того, цилиндр 15, который соединен с держателем 5, и также поршень 17, который может перемещаться внутри цилиндра 15 и соединяется с ножом на некотором расстоянии от соединения ножа 11 с радиальным амортизатором 9. Поршень 17 может перемещаться одним концом в прорези 19, имеющейся на ноже 11, и его также можно отсоединить от ножа. На фиг. 4 показан второй вариант выполнения устройства 21 для распыления, предназначенного для использования в полеводстве, согласно данному изобретению. В устройстве для распыления имеется сдвоенный нож 23. В этом случае два ножа располагаются на расстоянии друг от друга, и распылитель 13 располагается в пазу, образованном между этими ножами. Хотя данное изобретение было описано выше со ссылками на чертежи, необходимо отметить, что изобретение никаким образом не может ограничиваться вариантом выполнения, показанным на чертежах. Изобретение распространяется также на любой вариант выполнения, который отличается от вариантов выполнения, показанных на чертежах, но находящийся в пределах сущности и объема изобретения,определенных пунктами патентных притязаний. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство (1) для распыления, предназначенное для использования в полеводстве для опрыскивания жидкостями сельскохозяйственных культур, которое включает удлиненный держатель (5), несколько рам (7), соединенных с нижней частью держателя (5), удлиненный нож (11), соединенный с рамами (7) и проходящий параллельно держателю (5), и распылитель (13), соединенный с ножом (11), при этом устройство (1) для распыления выполнено с возможностью соединения с сельскохозяйственным трактором таким образом, что держатель (5) выступает под прямым углом к направлению движения сельскохозяйственного трактора, отличающееся тем, что нож (11) соединен с рамой (7) при помощи шарниров, при этом устройство (1) для распыления дополнительно включает по крайней мере один цилиндр (15), соединенный с держателем (5) или по крайней мере одной из рам (7), а также перемещающийся внутри цилиндра (15) поршень, соединенный с ножом (11) на некотором расстоянии от места соединения ножа (11) с рамой (7). 2. Устройство по п.1, отличающееся тем, что поршень (17) выполнен с возможностью перемещения одним концом в прорези (19), выполненной в ноже (11). 3. Устройство по п.1 или 2, отличающееся тем, что поршень (17) выполнен с возможностью отсоединения от ножа. 4. Устройство по пп.1-3, отличающееся тем, что нож (11) соединен с рамой (7) при помощи радиального или линейного амортизатора (9). 5. Устройство по любому из предыдущих пунктов, отличающееся тем, что рама (7) включает две параллельные подвески, каждая из которых одним концом соединена при помощи шарнира с держателем(5), а другим концом соединена при помощи шарнира с промежуточным элементом или радиальным амортизатором (9). 6. Устройство по любому из предыдущих пунктов, отличающееся тем, что распылитель (13) установлен на ноже (11).
