Система, включающая программируемый цилиндровый замок и ключи для него

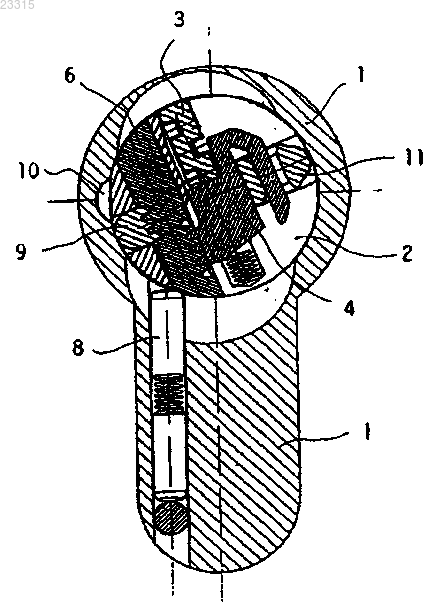

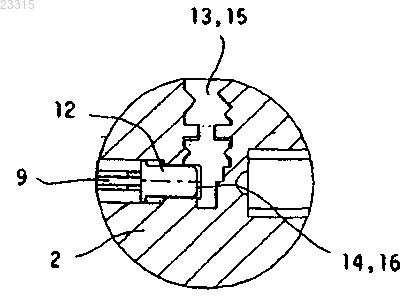

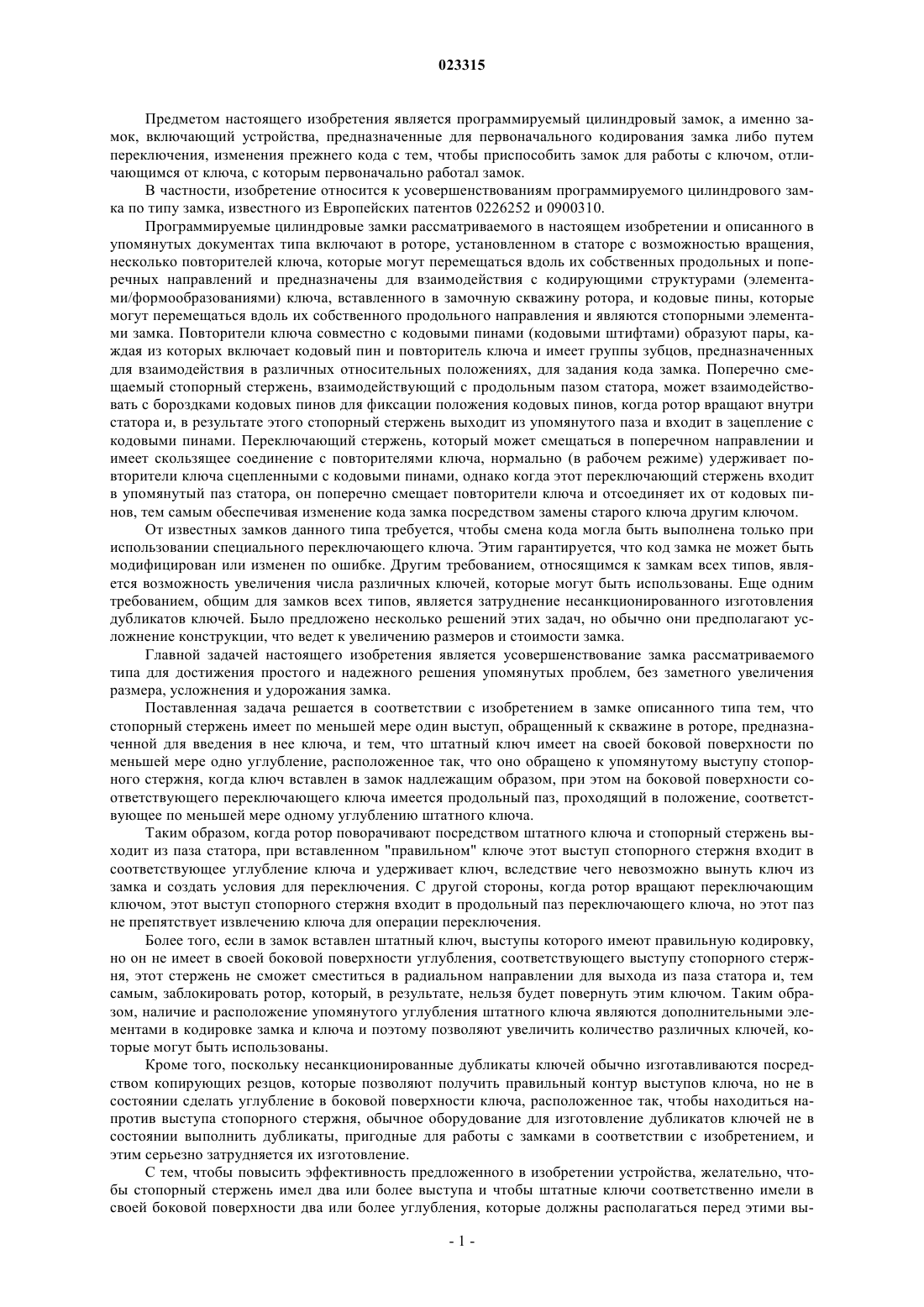

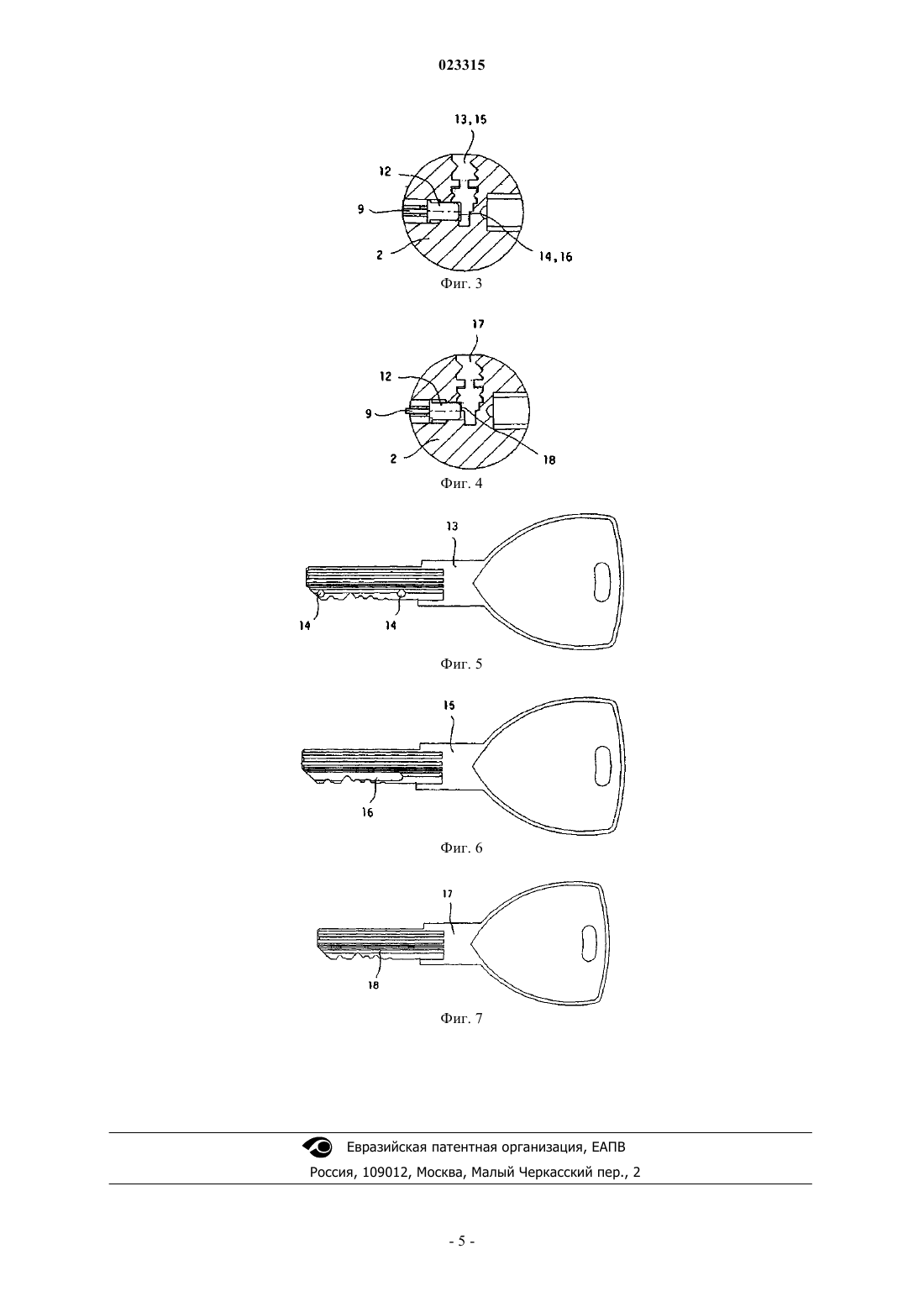

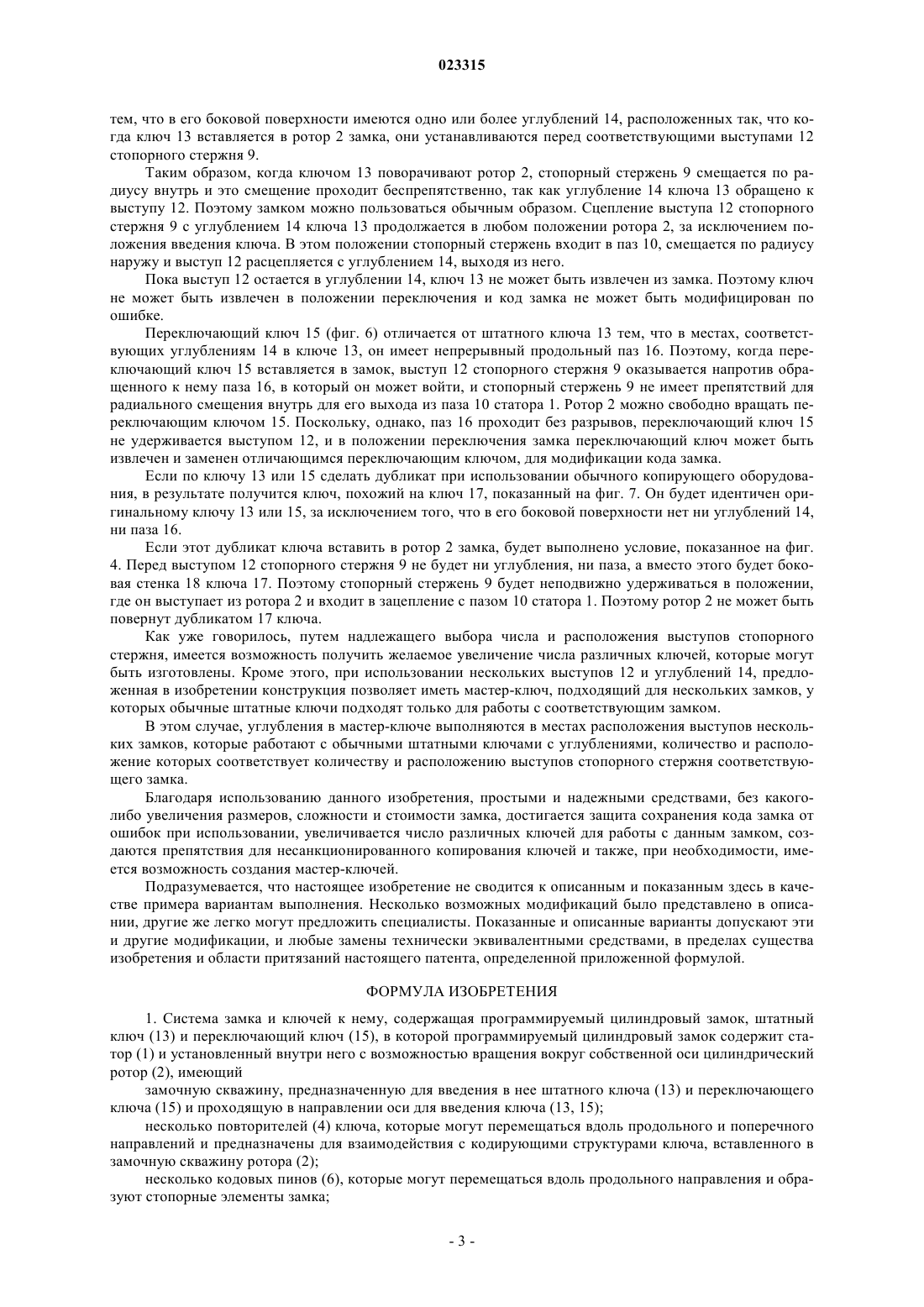

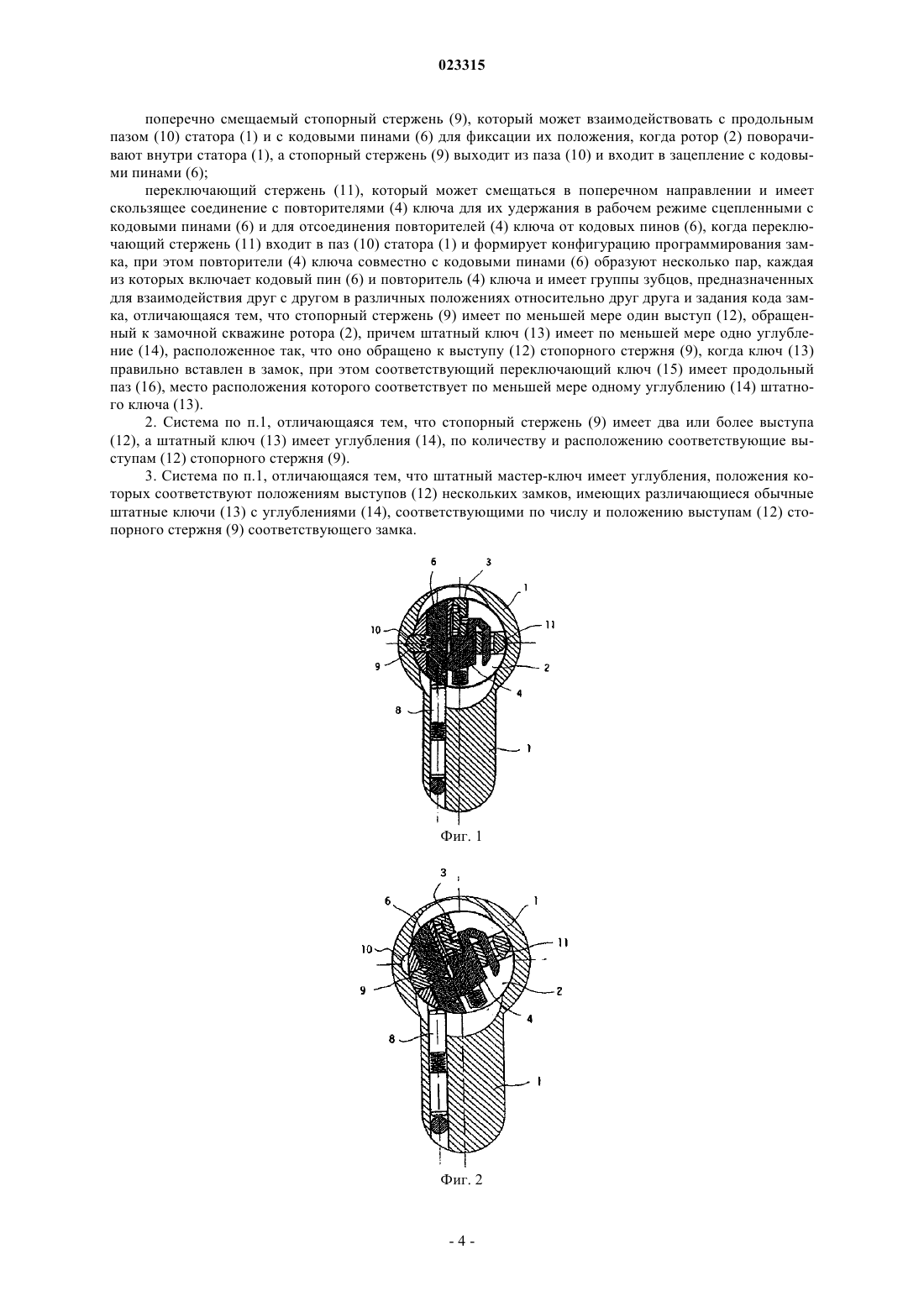

СИСТЕМА, ВКЛЮЧАЮЩАЯ ПРОГРАММИРУЕМЫЙ ЦИЛИНДРОВЫЙ ЗАМОК И КЛЮЧИ ДЛЯ НЕГО В изобретении описан программируемый цилиндровый замок, содержащий статор (1) и установленный внутри него цилиндрический ротор (2) для вращения вокруг собственной оси, имеющий замочную скважину для введения ключа (3), и содержащий внутри некоторое число повторителей (4) ключа, которые могут перемещаться вдоль продольного и поперечного направлений и предназначены для взаимодействия с ключом, вставленным в замочную скважину ротора (2), и кодовые пины (6), которые могут перемещаться вдоль продольного направления,причем повторители (4) ключа совместно с кодовыми пинами (6) образуют некоторое количество пар и имеют группы зубцов, предназначенных для взаимодействия для задания кода замка, ротор(2) включает стопорный стержень (9), взаимодействующий с продольным пазом (10) статора(1) и взаимодействующий с кодовыми пинами (6) для фиксации их положения, и содержит переключающий стержень (11), который имеет скользящее соединение с повторителями (4) ключа для удержания повторителей (4) ключа нормально сцепленными с кодовыми пинами (6) и для отсоединения повторителей (4) ключа от кодовых пинов (6), когда переключающий стержень(11) формирует конфигурацию программирования замка, при этом стопорный стержень (9) имеет выступы (12), обращенные к замочной скважине ротора (2), предназначенной для введения в нее ключа (13, 15), а штатный ключ (13) имеет в своей боковой поверхности несколько углублений(14), расположенных так, что они обращены к выступам (12) стопорного стержня (9), когда ключ(13) правильно вставлен в замок, при этом соответствующий переключающий ключ (15) имеет продольный паз (16), место расположения которого соответствует углублениям (14) штатного ключа (13). Предметом настоящего изобретения является программируемый цилиндровый замок, а именно замок, включающий устройства, предназначенные для первоначального кодирования замка либо путем переключения, изменения прежнего кода с тем, чтобы приспособить замок для работы с ключом, отличающимся от ключа, с которым первоначально работал замок. В частности, изобретение относится к усовершенствованиям программируемого цилиндрового замка по типу замка, известного из Европейских патентов 0226252 и 0900310. Программируемые цилиндровые замки рассматриваемого в настоящем изобретении и описанного в упомянутых документах типа включают в роторе, установленном в статоре с возможностью вращения,несколько повторителей ключа, которые могут перемещаться вдоль их собственных продольных и поперечных направлений и предназначены для взаимодействия с кодирующими структурами (элементами/формообразованиями) ключа, вставленного в замочную скважину ротора, и кодовые пины, которые могут перемещаться вдоль их собственного продольного направления и являются стопорными элементами замка. Повторители ключа совместно с кодовыми пинами (кодовыми штифтами) образуют пары, каждая из которых включает кодовый пин и повторитель ключа и имеет группы зубцов, предназначенных для взаимодействия в различных относительных положениях, для задания кода замка. Поперечно смещаемый стопорный стержень, взаимодействующий с продольным пазом статора, может взаимодействовать с бороздками кодовых пинов для фиксации положения кодовых пинов, когда ротор вращают внутри статора и, в результате этого стопорный стержень выходит из упомянутого паза и входит в зацепление с кодовыми пинами. Переключающий стержень, который может смещаться в поперечном направлении и имеет скользящее соединение с повторителями ключа, нормально (в рабочем режиме) удерживает повторители ключа сцепленными с кодовыми пинами, однако когда этот переключающий стержень входит в упомянутый паз статора, он поперечно смещает повторители ключа и отсоединяет их от кодовых пинов, тем самым обеспечивая изменение кода замка посредством замены старого ключа другим ключом. От известных замков данного типа требуется, чтобы смена кода могла быть выполнена только при использовании специального переключающего ключа. Этим гарантируется, что код замка не может быть модифицирован или изменен по ошибке. Другим требованием, относящимся к замкам всех типов, является возможность увеличения числа различных ключей, которые могут быть использованы. Еще одним требованием, общим для замков всех типов, является затруднение несанкционированного изготовления дубликатов ключей. Было предложено несколько решений этих задач, но обычно они предполагают усложнение конструкции, что ведет к увеличению размеров и стоимости замка. Главной задачей настоящего изобретения является усовершенствование замка рассматриваемого типа для достижения простого и надежного решения упомянутых проблем, без заметного увеличения размера, усложнения и удорожания замка. Поставленная задача решается в соответствии с изобретением в замке описанного типа тем, что стопорный стержень имеет по меньшей мере один выступ, обращенный к скважине в роторе, предназначенной для введения в нее ключа, и тем, что штатный ключ имеет на своей боковой поверхности по меньшей мере одно углубление, расположенное так, что оно обращено к упомянутому выступу стопорного стержня, когда ключ вставлен в замок надлежащим образом, при этом на боковой поверхности соответствующего переключающего ключа имеется продольный паз, проходящий в положение, соответствующее по меньшей мере одному углублению штатного ключа. Таким образом, когда ротор поворачивают посредством штатного ключа и стопорный стержень выходит из паза статора, при вставленном "правильном" ключе этот выступ стопорного стержня входит в соответствующее углубление ключа и удерживает ключ, вследствие чего невозможно вынуть ключ из замка и создать условия для переключения. С другой стороны, когда ротор вращают переключающим ключом, этот выступ стопорного стержня входит в продольный паз переключающего ключа, но этот паз не препятствует извлечению ключа для операции переключения. Более того, если в замок вставлен штатный ключ, выступы которого имеют правильную кодировку,но он не имеет в своей боковой поверхности углубления, соответствующего выступу стопорного стержня, этот стержень не сможет сместиться в радиальном направлении для выхода из паза статора и, тем самым, заблокировать ротор, который, в результате, нельзя будет повернуть этим ключом. Таким образом, наличие и расположение упомянутого углубления штатного ключа являются дополнительными элементами в кодировке замка и ключа и поэтому позволяют увеличить количество различных ключей, которые могут быть использованы. Кроме того, поскольку несанкционированные дубликаты ключей обычно изготавливаются посредством копирующих резцов, которые позволяют получить правильный контур выступов ключа, но не в состоянии сделать углубление в боковой поверхности ключа, расположенное так, чтобы находиться напротив выступа стопорного стержня, обычное оборудование для изготовление дубликатов ключей не в состоянии выполнить дубликаты, пригодные для работы с замками в соответствии с изобретением, и этим серьезно затрудняется их изготовление. С тем, чтобы повысить эффективность предложенного в изобретении устройства, желательно, чтобы стопорный стержень имел два или более выступа и чтобы штатные ключи соответственно имели в своей боковой поверхности два или более углубления, которые должны располагаться перед этими вы-1 023315 ступами стопорного стержня. Соответствующим выбором числа и положения выступов стопорного стержня можно по желанию увеличить количество различных ключей, которые могли бы быть использованы. Эти и другие признаки, задачи и преимущества настоящего изобретения будут более очевидными из следующего далее описания частного примера предпочтительного варианта выполнения, со ссылками на приложенные чертежи, на которых: на фиг. 1 представлено, для справки, поперечное сечение программируемого цилиндрового замка,выполненного в соответствии с Европейским патентом 0900310, в который вставлен ключ, предназначенный для данного замка, в состоянии введения ключа; на фиг. 2 представлено поперечное сечение, соответствующее фиг. 1, в состоянии, когда посредством ключа ротор был повернут на некоторый угол; на фиг. 3 представлено поперечное сечение ротора замка, в соответствии с изобретением, в состоянии, когда вставленный ключ имеет углубление или паз, соответствующий выступу стопорного стержня,и, поэтому, допускает радиальное смещение стопорного стержня; на фиг. 4 показано поперечное сечение, соответствующее изображенному на фиг. 3, но относящееся к случаю, когда вставленный ключ не имеет углубления или паза, соответствующего выступу стопорного стержня, и поэтому он не допускает радиального смещения стопорного стержня; на фиг. 5 представлен вид сбоку штатного ключа, форма которого соответствует настоящему изобретению; на фиг. 6 представлен, по аналогии с фиг. 5, переключающий ключ, подходящий для замка в соответствии с настоящим изобретением; на фиг. 7 представлен, по аналогии с фиг. 5, дубликат ключа, который может быть изготовлен обычным копирующим резцом для ключей. Сначала, со ссылкой на фиг. 1, напомним общую конструкцию и работу замка рассматриваемого типа, подробно описываемого в цитируемых документах. Внутри статора 1 установлен вращаемый цилиндрический ротор 2, в замочную скважину которого может быть вставлен ключ 3. В последующем изложении будем считать продольным направлением направление, параллельное геометрической оси соответствующего цилиндрического ротора, а поперечным будет считаться направление, перпендикулярное плоскости ключа и соответствующей скважине. В роторе 2 установлены повторители 4 ключа, лежащие в плоскости, перпендикулярной оси цилиндрического ротора 2, которые могут перемещаться в продольном и поперечном направлениях. Повторители 4 ключа предназначены для взаимодействия с кодирующими структурами ключа 3. Более того, в роторе 2 установлены кодовые пины (кодовые штифты) 6, каждый из которых лежит в одной плоскости с повторителем 4 ключа и может перемещаться вдоль своего продольного направления. Кодовые пины 6 образуют стопорный элемент замка. Замок также может содержать опорные пины (штифты) 8, установленные в статоре 1. Повторители 4 ключа и кодовые пины 6 имеют группы зубцов, предназначенных для взаимодействия друг с другом, которое может происходить в различных относительных положениях, определяющих код замка. В положении введения ключа (фиг. 1) кодовые пины имеют возможность свободно смещаться вдоль своего продольного направления, но когда ротор 2 поворачивают внутри статора 1, стопорный стержень 9, который может смещаться в поперечном направлении внутри ротора 2 и взаимодействовать с пазом 10 статора 1, служит для фиксации кодовых пинов 6 и, в результате, стопорный стержень выходит из этого паза 10 и входит в зацепление с кодовыми пинами 6. С повторителями 4 ключа находится в скользящем соединении переключающий стержень 11, который может смещаться в роторе 2 в поперечном направлении и, в нормальном состоянии, удерживает повторители 4 ключа сцепленными с кодовыми пинами 6, однако, когда этот переключающий стержень 11,вследствие вращения ротора 2, подходит к положению согласования с упомянутым пазом 10 статора 1, и входит в него, он смещает повторители 4 ключа в поперечном направлении и отсоединяет их от кодовых пинов 6. Затем, путем замены прежнего ключа 3 другим ключом, можно изменить код замка. На фиг. 2 показано, что при повороте ротора 2 ключом 3 стопорный стержень 9 выходит из паза 10 статора 1 и смещается по радиусу внутрь, входя в зацепление с кодовыми пинами 6 для фиксации их положения. Естественно, это смещение стопорного стержня внутрь необходимо для того, чтобы обеспечить возможность вращения ротора 2, которое принудительно предотвращалось стопорным стержнем, если бы он не имел возможности сместиться по радиусу внутрь, выйдя из паза 10. На фиг. 3 и 4, представляющих замок в соответствии с изобретением, показан только ротор 2, стопорный стержень 9 и ключ, обозначенный цифрами 13, 15 или 17, поскольку остальные компоненты замка не специфичны для настоящего изобретения и могут относиться к любому известному варианту выполнения. Стопорный стержень 9 имеет, по меньшей мере, выступ 12, обращенный к замочной скважине ротора 2, предназначенной для введения в нее ключа 13. Величина выступа 12 не препятствует введению ключа 13, когда стопорный стержень 9 входит в паз 10 статора 11 и смещается в наружном направлении. Штатный ключ 13 в соответствии с изобретением (фиг. 5) отличается от известных ключей только тем, что в его боковой поверхности имеются одно или более углублений 14, расположенных так, что когда ключ 13 вставляется в ротор 2 замка, они устанавливаются перед соответствующими выступами 12 стопорного стержня 9. Таким образом, когда ключом 13 поворачивают ротор 2, стопорный стержень 9 смещается по радиусу внутрь и это смещение проходит беспрепятственно, так как углубление 14 ключа 13 обращено к выступу 12. Поэтому замком можно пользоваться обычным образом. Сцепление выступа 12 стопорного стержня 9 с углублением 14 ключа 13 продолжается в любом положении ротора 2, за исключением положения введения ключа. В этом положении стопорный стержень входит в паз 10, смещается по радиусу наружу и выступ 12 расцепляется с углублением 14, выходя из него. Пока выступ 12 остается в углублении 14, ключ 13 не может быть извлечен из замка. Поэтому ключ не может быть извлечен в положении переключения и код замка не может быть модифицирован по ошибке. Переключающий ключ 15 (фиг. 6) отличается от штатного ключа 13 тем, что в местах, соответствующих углублениям 14 в ключе 13, он имеет непрерывный продольный паз 16. Поэтому, когда переключающий ключ 15 вставляется в замок, выступ 12 стопорного стержня 9 оказывается напротив обращенного к нему паза 16, в который он может войти, и стопорный стержень 9 не имеет препятствий для радиального смещения внутрь для его выхода из паза 10 статора 1. Ротор 2 можно свободно вращать переключающим ключом 15. Поскольку, однако, паз 16 проходит без разрывов, переключающий ключ 15 не удерживается выступом 12, и в положении переключения замка переключающий ключ может быть извлечен и заменен отличающимся переключающим ключом, для модификации кода замка. Если по ключу 13 или 15 сделать дубликат при использовании обычного копирующего оборудования, в результате получится ключ, похожий на ключ 17, показанный на фиг. 7. Он будет идентичен оригинальному ключу 13 или 15, за исключением того, что в его боковой поверхности нет ни углублений 14,ни паза 16. Если этот дубликат ключа вставить в ротор 2 замка, будет выполнено условие, показанное на фиг. 4. Перед выступом 12 стопорного стержня 9 не будет ни углубления, ни паза, а вместо этого будет боковая стенка 18 ключа 17. Поэтому стопорный стержень 9 будет неподвижно удерживаться в положении,где он выступает из ротора 2 и входит в зацепление с пазом 10 статора 1. Поэтому ротор 2 не может быть повернут дубликатом 17 ключа. Как уже говорилось, путем надлежащего выбора числа и расположения выступов стопорного стержня, имеется возможность получить желаемое увеличение числа различных ключей, которые могут быть изготовлены. Кроме этого, при использовании нескольких выступов 12 и углублений 14, предложенная в изобретении конструкция позволяет иметь мастер-ключ, подходящий для нескольких замков, у которых обычные штатные ключи подходят только для работы с соответствующим замком. В этом случае, углубления в мастер-ключе выполняются в местах расположения выступов нескольких замков, которые работают с обычными штатными ключами с углублениями, количество и расположение которых соответствует количеству и расположению выступов стопорного стержня соответствующего замка. Благодаря использованию данного изобретения, простыми и надежными средствами, без какоголибо увеличения размеров, сложности и стоимости замка, достигается защита сохранения кода замка от ошибок при использовании, увеличивается число различных ключей для работы с данным замком, создаются препятствия для несанкционированного копирования ключей и также, при необходимости, имеется возможность создания мастер-ключей. Подразумевается, что настоящее изобретение не сводится к описанным и показанным здесь в качестве примера вариантам выполнения. Несколько возможных модификаций было представлено в описании, другие же легко могут предложить специалисты. Показанные и описанные варианты допускают эти и другие модификации, и любые замены технически эквивалентными средствами, в пределах существа изобретения и области притязаний настоящего патента, определенной приложенной формулой. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система замка и ключей к нему, содержащая программируемый цилиндровый замок, штатный ключ (13) и переключающий ключ (15), в которой программируемый цилиндровый замок содержит статор (1) и установленный внутри него с возможностью вращения вокруг собственной оси цилиндрический ротор (2), имеющий замочную скважину, предназначенную для введения в нее штатного ключа (13) и переключающего ключа (15) и проходящую в направлении оси для введения ключа (13, 15); несколько повторителей (4) ключа, которые могут перемещаться вдоль продольного и поперечного направлений и предназначены для взаимодействия с кодирующими структурами ключа, вставленного в замочную скважину ротора (2); несколько кодовых пинов (6), которые могут перемещаться вдоль продольного направления и образуют стопорные элементы замка; поперечно смещаемый стопорный стержень (9), который может взаимодействовать с продольным пазом (10) статора (1) и с кодовыми пинами (6) для фиксации их положения, когда ротор (2) поворачивают внутри статора (1), а стопорный стержень (9) выходит из паза (10) и входит в зацепление с кодовыми пинами (6); переключающий стержень (11), который может смещаться в поперечном направлении и имеет скользящее соединение с повторителями (4) ключа для их удержания в рабочем режиме сцепленными с кодовыми пинами (6) и для отсоединения повторителей (4) ключа от кодовых пинов (6), когда переключающий стержень (11) входит в паз (10) статора (1) и формирует конфигурацию программирования замка, при этом повторители (4) ключа совместно с кодовыми пинами (6) образуют несколько пар, каждая из которых включает кодовый пин (6) и повторитель (4) ключа и имеет группы зубцов, предназначенных для взаимодействия друг с другом в различных положениях относительно друг друга и задания кода замка, отличающаяся тем, что стопорный стержень (9) имеет по меньшей мере один выступ (12), обращенный к замочной скважине ротора (2), причем штатный ключ (13) имеет по меньшей мере одно углубление (14), расположенное так, что оно обращено к выступу (12) стопорного стержня (9), когда ключ (13) правильно вставлен в замок, при этом соответствующий переключающий ключ (15) имеет продольный паз (16), место расположения которого соответствует по меньшей мере одному углублению (14) штатного ключа (13). 2. Система по п.1, отличающаяся тем, что стопорный стержень (9) имеет два или более выступа(12), а штатный ключ (13) имеет углубления (14), по количеству и расположению соответствующие выступам (12) стопорного стержня (9). 3. Система по п.1, отличающаяся тем, что штатный мастер-ключ имеет углубления, положения которых соответствуют положениям выступов (12) нескольких замков, имеющих различающиеся обычные штатные ключи (13) с углублениями (14), соответствующими по числу и положению выступам (12) стопорного стержня (9) соответствующего замка.
