Профильная система для раздвижной двери

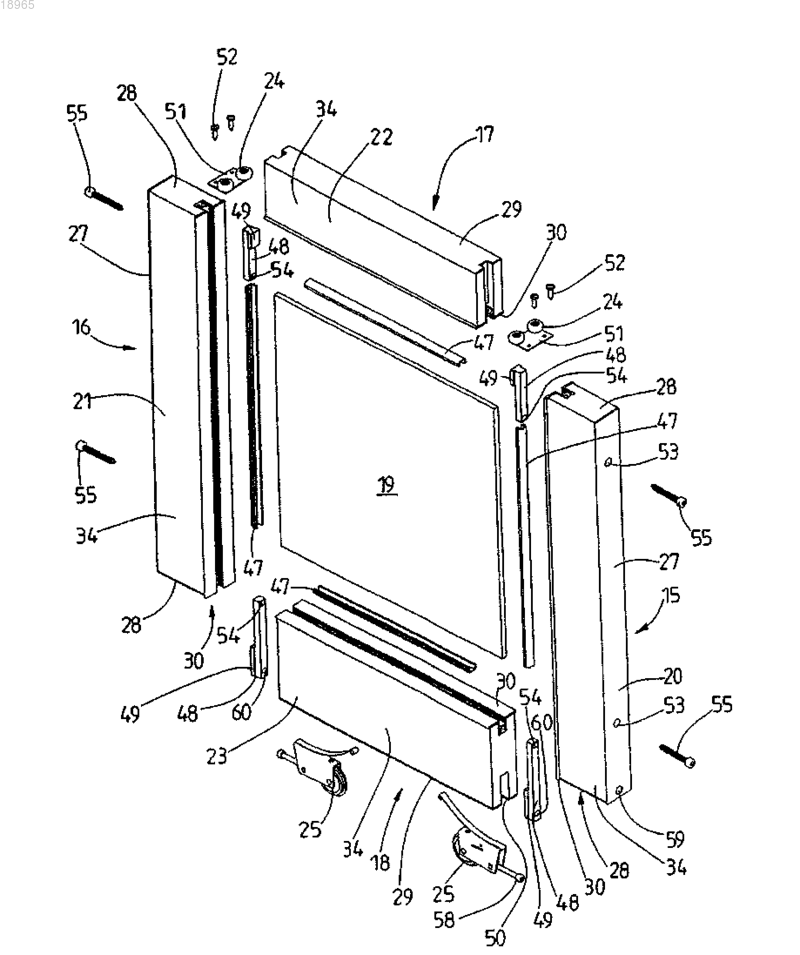

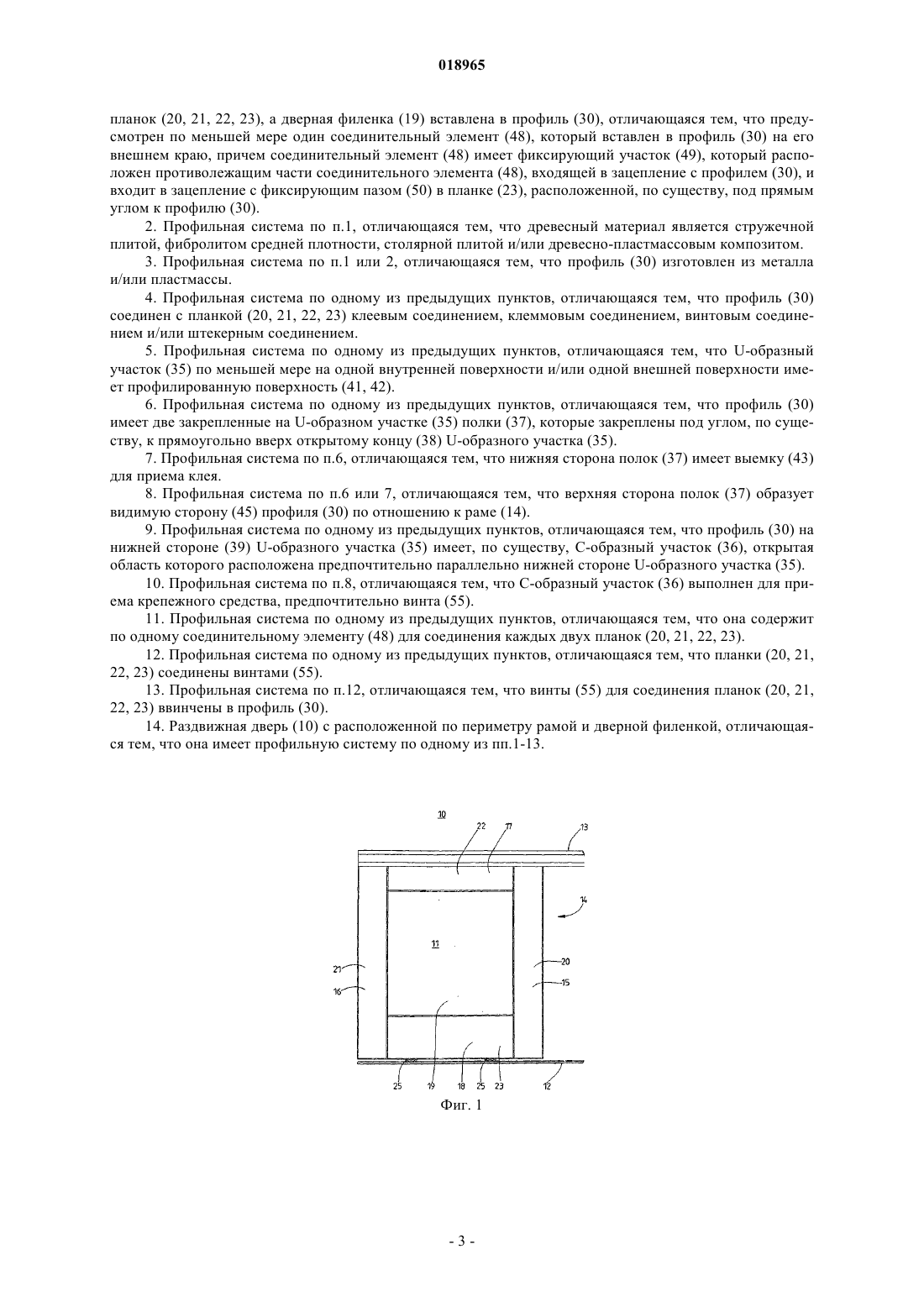

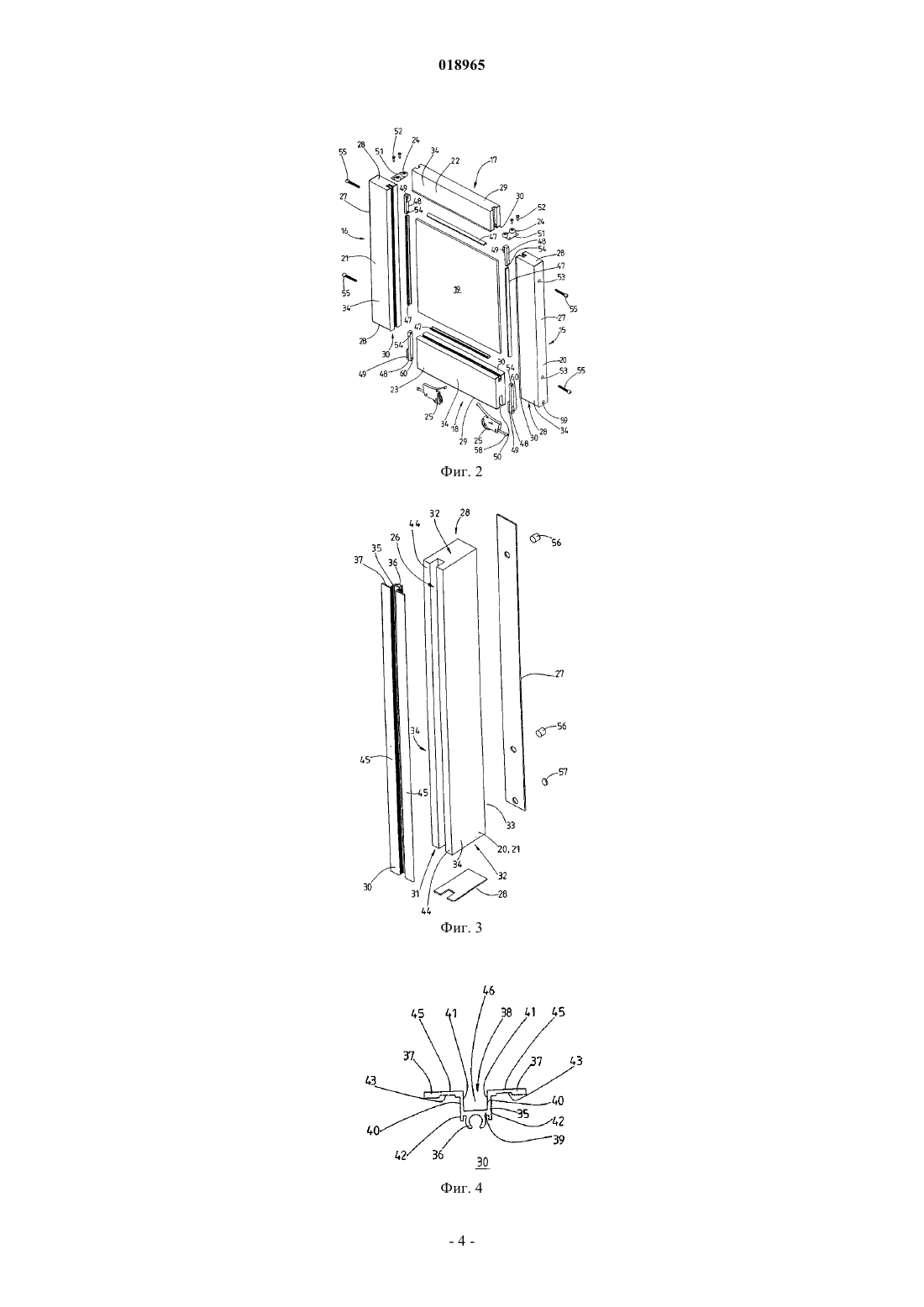

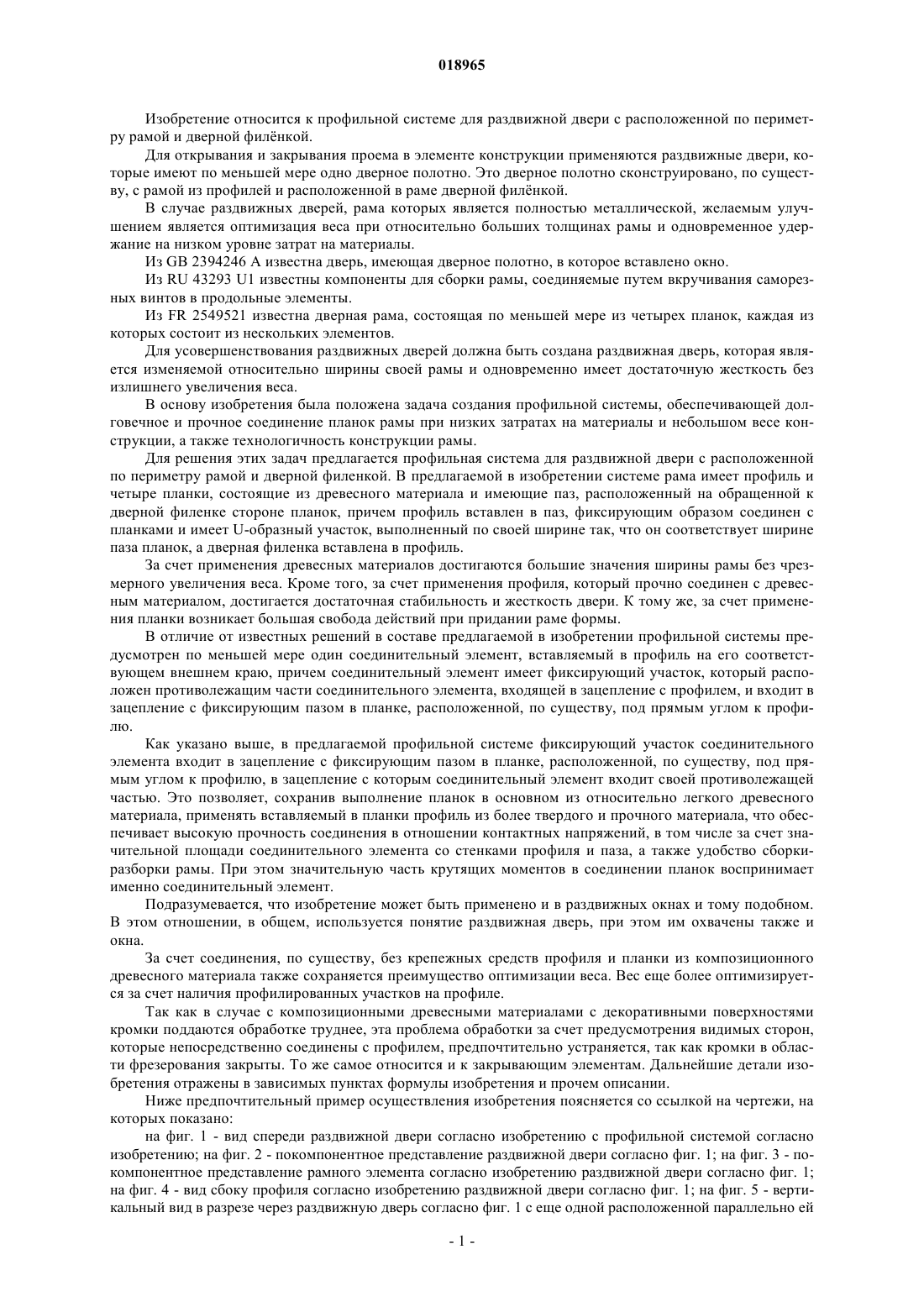

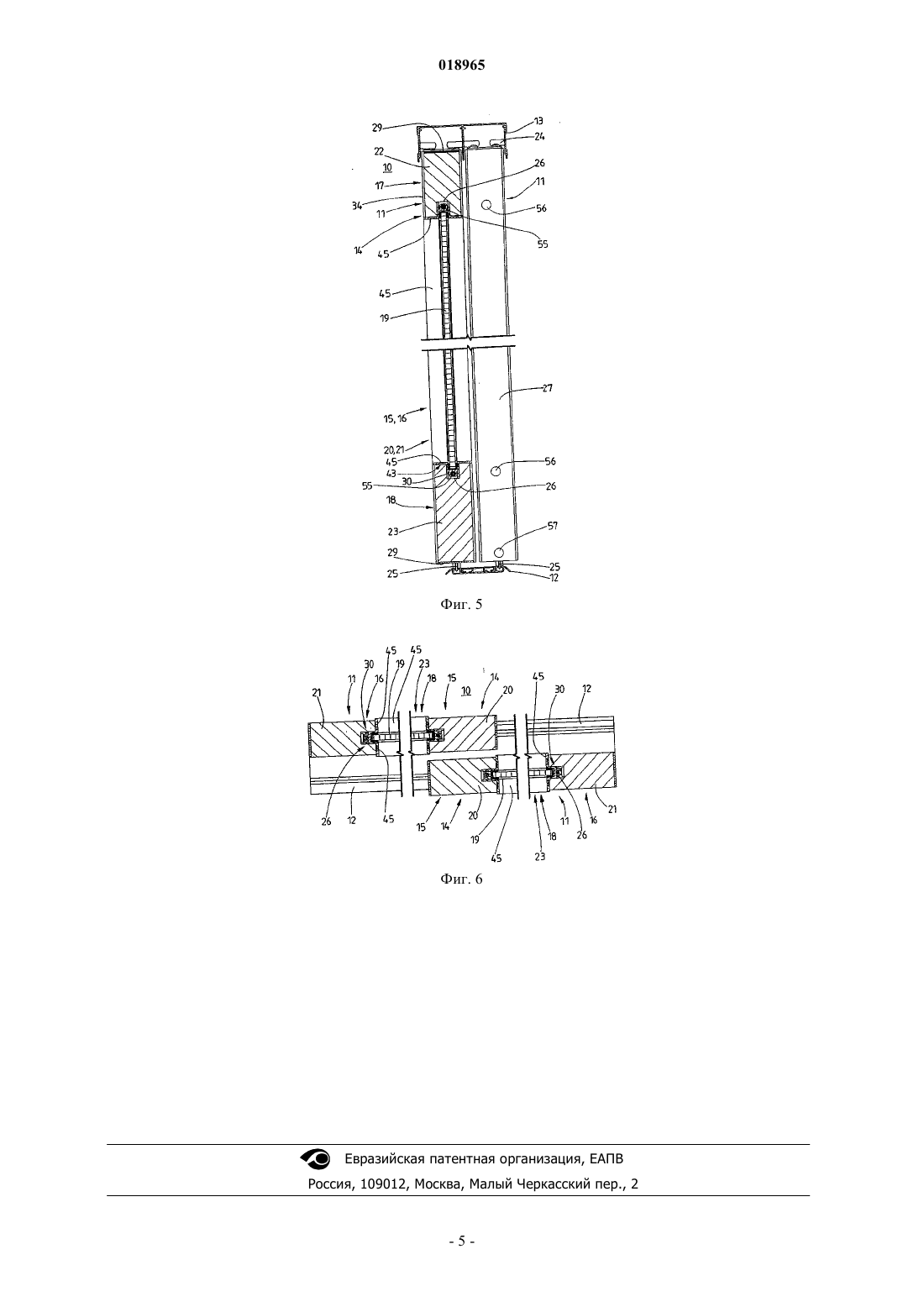

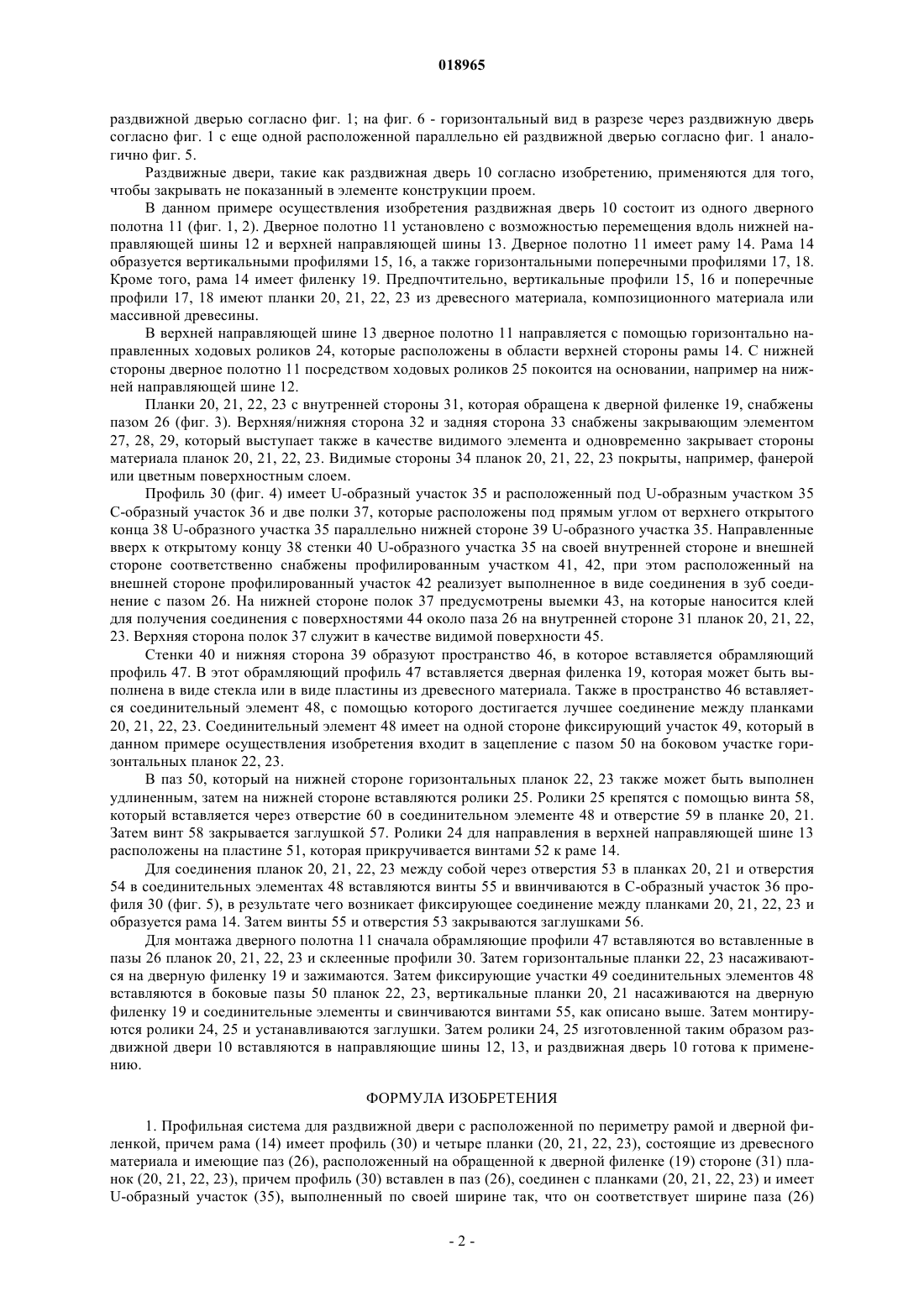

ИСПРАВЛЕННОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ 2010.01.11 ПРОФИЛЬНАЯ СИСТЕМА ДЛЯ РАЗДВИЖНОЙ ДВЕРИ И РАЗДВИЖНАЯ ДВЕРЬ С ТАКОЙ ПРОФИЛЬНОЙ СИСТЕМОЙ Изобретение относится к профильной системе для раздвижной двери (10) с расположенной по периметру рамой (14) и дверной филнкой (19). Рама (14) имеет профиль (30) и четыре планки(20, 21, 22, 23), состоящие из древесного материала и имеющие паз (26), расположенный на обращенной к дверной филенке (19) стороне (31) планки (20, 21, 22, 23). Профиль (30) вставлен в паз (26), фиксирующим образом соединен с планками (20, 21, 22, 23) и имеет U-образный участок (35), выполненный по своей ширине так, что он соответствует ширине паза (26) планки(20, 21, 22, 23), а дверная филенка (19) вставлена в профиль (30). В предлагаемой профильной системе предусмотрен по меньшей мере один соединительный элемент (48), вставляемый в профиль (30) на его соответствующем внешнем краю, причем соединительный элемент (48) имеет фиксирующий участок (49), который расположен противолежащим части соединительного элемента (48), входящей в зацепление с профилем (30), и входит в зацепление с фиксирующим пазом (50) в планке (23), расположенной, по существу, под прямым углом к профилю (30). Примечание: библиография отражает состояние при переиздании(71)(73) Заявитель и патентовладелец: РАУМПЛЮС ГМБХ УНД КО. КГ Изобретение относится к профильной системе для раздвижной двери с расположенной по периметру рамой и дверной филнкой. Для открывания и закрывания проема в элементе конструкции применяются раздвижные двери, которые имеют по меньшей мере одно дверное полотно. Это дверное полотно сконструировано, по существу, с рамой из профилей и расположенной в раме дверной филнкой. В случае раздвижных дверей, рама которых является полностью металлической, желаемым улучшением является оптимизация веса при относительно больших толщинах рамы и одновременное удержание на низком уровне затрат на материалы. Из GB 2394246 А известна дверь, имеющая дверное полотно, в которое вставлено окно. Из RU 43293 U1 известны компоненты для сборки рамы, соединяемые путем вкручивания саморезных винтов в продольные элементы. Из FR 2549521 известна дверная рама, состоящая по меньшей мере из четырех планок, каждая из которых состоит из нескольких элементов. Для усовершенствования раздвижных дверей должна быть создана раздвижная дверь, которая является изменяемой относительно ширины своей рамы и одновременно имеет достаточную жесткость без излишнего увеличения веса. В основу изобретения была положена задача создания профильной системы, обеспечивающей долговечное и прочное соединение планок рамы при низких затратах на материалы и небольшом весе конструкции, а также технологичность конструкции рамы. Для решения этих задач предлагается профильная система для раздвижной двери с расположенной по периметру рамой и дверной филенкой. В предлагаемой в изобретении системе рама имеет профиль и четыре планки, состоящие из древесного материала и имеющие паз, расположенный на обращенной к дверной филенке стороне планок, причем профиль вставлен в паз, фиксирующим образом соединен с планками и имеет U-образный участок, выполненный по своей ширине так, что он соответствует ширине паза планок, а дверная филенка вставлена в профиль. За счет применения древесных материалов достигаются большие значения ширины рамы без чрезмерного увеличения веса. Кроме того, за счет применения профиля, который прочно соединен с древесным материалом, достигается достаточная стабильность и жесткость двери. К тому же, за счет применения планки возникает большая свобода действий при придании раме формы. В отличие от известных решений в составе предлагаемой в изобретении профильной системы предусмотрен по меньшей мере один соединительный элемент, вставляемый в профиль на его соответствующем внешнем краю, причем соединительный элемент имеет фиксирующий участок, который расположен противолежащим части соединительного элемента, входящей в зацепление с профилем, и входит в зацепление с фиксирующим пазом в планке, расположенной, по существу, под прямым углом к профилю. Как указано выше, в предлагаемой профильной системе фиксирующий участок соединительного элемента входит в зацепление с фиксирующим пазом в планке, расположенной, по существу, под прямым углом к профилю, в зацепление с которым соединительный элемент входит своей противолежащей частью. Это позволяет, сохранив выполнение планок в основном из относительно легкого древесного материала, применять вставляемый в планки профиль из более твердого и прочного материала, что обеспечивает высокую прочность соединения в отношении контактных напряжений, в том числе за счет значительной площади соединительного элемента со стенками профиля и паза, а также удобство сборкиразборки рамы. При этом значительную часть крутящих моментов в соединении планок воспринимает именно соединительный элемент. Подразумевается, что изобретение может быть применено и в раздвижных окнах и тому подобном. В этом отношении, в общем, используется понятие раздвижная дверь, при этом им охвачены также и окна. За счет соединения, по существу, без крепежных средств профиля и планки из композиционного древесного материала также сохраняется преимущество оптимизации веса. Вес еще более оптимизируется за счет наличия профилированных участков на профиле. Так как в случае с композиционными древесными материалами с декоративными поверхностями кромки поддаются обработке труднее, эта проблема обработки за счет предусмотрения видимых сторон,которые непосредственно соединены с профилем, предпочтительно устраняется, так как кромки в области фрезерования закрыты. То же самое относится и к закрывающим элементам. Дальнейшие детали изобретения отражены в зависимых пунктах формулы изобретения и прочем описании. Ниже предпочтительный пример осуществления изобретения поясняется со ссылкой на чертежи, на которых показано: на фиг. 1 - вид спереди раздвижной двери согласно изобретению с профильной системой согласно изобретению; на фиг. 2 - покомпонентное представление раздвижной двери согласно фиг. 1; на фиг. 3 - покомпонентное представление рамного элемента согласно изобретению раздвижной двери согласно фиг. 1; на фиг. 4 - вид сбоку профиля согласно изобретению раздвижной двери согласно фиг. 1; на фиг. 5 - вертикальный вид в разрезе через раздвижную дверь согласно фиг. 1 с еще одной расположенной параллельно ей раздвижной дверью согласно фиг. 1; на фиг. 6 - горизонтальный вид в разрезе через раздвижную дверь согласно фиг. 1 с еще одной расположенной параллельно ей раздвижной дверью согласно фиг. 1 аналогично фиг. 5. Раздвижные двери, такие как раздвижная дверь 10 согласно изобретению, применяются для того,чтобы закрывать не показанный в элементе конструкции проем. В данном примере осуществления изобретения раздвижная дверь 10 состоит из одного дверного полотна 11 (фиг. 1, 2). Дверное полотно 11 установлено с возможностью перемещения вдоль нижней направляющей шины 12 и верхней направляющей шины 13. Дверное полотно 11 имеет раму 14. Рама 14 образуется вертикальными профилями 15, 16, а также горизонтальными поперечными профилями 17, 18. Кроме того, рама 14 имеет филенку 19. Предпочтительно, вертикальные профили 15, 16 и поперечные профили 17, 18 имеют планки 20, 21, 22, 23 из древесного материала, композиционного материала или массивной древесины. В верхней направляющей шине 13 дверное полотно 11 направляется с помощью горизонтально направленных ходовых роликов 24, которые расположены в области верхней стороны рамы 14. С нижней стороны дверное полотно 11 посредством ходовых роликов 25 покоится на основании, например на нижней направляющей шине 12. Планки 20, 21, 22, 23 с внутренней стороны 31, которая обращена к дверной филенке 19, снабжены пазом 26 (фиг. 3). Верхняя/нижняя сторона 32 и задняя сторона 33 снабжены закрывающим элементом 27, 28, 29, который выступает также в качестве видимого элемента и одновременно закрывает стороны материала планок 20, 21, 22, 23. Видимые стороны 34 планок 20, 21, 22, 23 покрыты, например, фанерой или цветным поверхностным слоем. Профиль 30 (фиг. 4) имеет U-образный участок 35 и расположенный под U-образным участком 35 С-образный участок 36 и две полки 37, которые расположены под прямым углом от верхнего открытого конца 38 U-образного участка 35 параллельно нижней стороне 39 U-образного участка 35. Направленные вверх к открытому концу 38 стенки 40 U-образного участка 35 на своей внутренней стороне и внешней стороне соответственно снабжены профилированным участком 41, 42, при этом расположенный на внешней стороне профилированный участок 42 реализует выполненное в виде соединения в зуб соединение с пазом 26. На нижней стороне полок 37 предусмотрены выемки 43, на которые наносится клей для получения соединения с поверхностями 44 около паза 26 на внутренней стороне 31 планок 20, 21, 22,23. Верхняя сторона полок 37 служит в качестве видимой поверхности 45. Стенки 40 и нижняя сторона 39 образуют пространство 46, в которое вставляется обрамляющий профиль 47. В этот обрамляющий профиль 47 вставляется дверная филенка 19, которая может быть выполнена в виде стекла или в виде пластины из древесного материала. Также в пространство 46 вставляется соединительный элемент 48, с помощью которого достигается лучшее соединение между планками 20, 21, 22, 23. Соединительный элемент 48 имеет на одной стороне фиксирующий участок 49, который в данном примере осуществления изобретения входит в зацепление с пазом 50 на боковом участке горизонтальных планок 22, 23. В паз 50, который на нижней стороне горизонтальных планок 22, 23 также может быть выполнен удлиненным, затем на нижней стороне вставляются ролики 25. Ролики 25 крепятся с помощью винта 58,который вставляется через отверстие 60 в соединительном элементе 48 и отверстие 59 в планке 20, 21. Затем винт 58 закрывается заглушкой 57. Ролики 24 для направления в верхней направляющей шине 13 расположены на пластине 51, которая прикручивается винтами 52 к раме 14. Для соединения планок 20, 21, 22, 23 между собой через отверстия 53 в планках 20, 21 и отверстия 54 в соединительных элементах 48 вставляются винты 55 и ввинчиваются в С-образный участок 36 профиля 30 (фиг. 5), в результате чего возникает фиксирующее соединение между планками 20, 21, 22, 23 и образуется рама 14. Затем винты 55 и отверстия 53 закрываются заглушками 56. Для монтажа дверного полотна 11 сначала обрамляющие профили 47 вставляются во вставленные в пазы 26 планок 20, 21, 22, 23 и склеенные профили 30. Затем горизонтальные планки 22, 23 насаживаются на дверную филенку 19 и зажимаются. Затем фиксирующие участки 49 соединительных элементов 48 вставляются в боковые пазы 50 планок 22, 23, вертикальные планки 20, 21 насаживаются на дверную филенку 19 и соединительные элементы и свинчиваются винтами 55, как описано выше. Затем монтируются ролики 24, 25 и устанавливаются заглушки. Затем ролики 24, 25 изготовленной таким образом раздвижной двери 10 вставляются в направляющие шины 12, 13, и раздвижная дверь 10 готова к применению. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Профильная система для раздвижной двери с расположенной по периметру рамой и дверной филенкой, причем рама (14) имеет профиль (30) и четыре планки (20, 21, 22, 23), состоящие из древесного материала и имеющие паз (26), расположенный на обращенной к дверной филенке (19) стороне (31) планок (20, 21, 22, 23), причем профиль (30) вставлен в паз (26), соединен с планками (20, 21, 22, 23) и имеетU-образный участок (35), выполненный по своей ширине так, что он соответствует ширине паза (26) планок (20, 21, 22, 23), а дверная филенка (19) вставлена в профиль (30), отличающаяся тем, что предусмотрен по меньшей мере один соединительный элемент (48), который вставлен в профиль (30) на его внешнем краю, причем соединительный элемент (48) имеет фиксирующий участок (49), который расположен противолежащим части соединительного элемента (48), входящей в зацепление с профилем (30), и входит в зацепление с фиксирующим пазом (50) в планке (23), расположенной, по существу, под прямым углом к профилю (30). 2. Профильная система по п.1, отличающаяся тем, что древесный материал является стружечной плитой, фибролитом средней плотности, столярной плитой и/или древесно-пластмассовым композитом. 3. Профильная система по п.1 или 2, отличающаяся тем, что профиль (30) изготовлен из металла и/или пластмассы. 4. Профильная система по одному из предыдущих пунктов, отличающаяся тем, что профиль (30) соединен с планкой (20, 21, 22, 23) клеевым соединением, клеммовым соединением, винтовым соединением и/или штекерным соединением. 5. Профильная система по одному из предыдущих пунктов, отличающаяся тем, что U-образный участок (35) по меньшей мере на одной внутренней поверхности и/или одной внешней поверхности имеет профилированную поверхность (41, 42). 6. Профильная система по одному из предыдущих пунктов, отличающаяся тем, что профиль (30) имеет две закрепленные на U-образном участке (35) полки (37), которые закреплены под углом, по существу, к прямоугольно вверх открытому концу (38) U-образного участка (35). 7. Профильная система по п.6, отличающаяся тем, что нижняя сторона полок (37) имеет выемку (43) для приема клея. 8. Профильная система по п.6 или 7, отличающаяся тем, что верхняя сторона полок (37) образует видимую сторону (45) профиля (30) по отношению к раме (14). 9. Профильная система по одному из предыдущих пунктов, отличающаяся тем, что профиль (30) на нижней стороне (39) U-образного участка (35) имеет, по существу, С-образный участок (36), открытая область которого расположена предпочтительно параллельно нижней стороне U-образного участка (35). 10. Профильная система по п.8, отличающаяся тем, что С-образный участок (36) выполнен для приема крепежного средства, предпочтительно винта (55). 11. Профильная система по одному из предыдущих пунктов, отличающаяся тем, что она содержит по одному соединительному элементу (48) для соединения каждых двух планок (20, 21, 22, 23). 12. Профильная система по одному из предыдущих пунктов, отличающаяся тем, что планки (20, 21,22, 23) соединены винтами (55). 13. Профильная система по п.12, отличающаяся тем, что винты (55) для соединения планок (20, 21,22, 23) ввинчены в профиль (30). 14. Раздвижная дверь (10) с расположенной по периметру рамой и дверной филенкой, отличающаяся тем, что она имеет профильную систему по одному из пп.1-13.
