Профильная рельсовая система

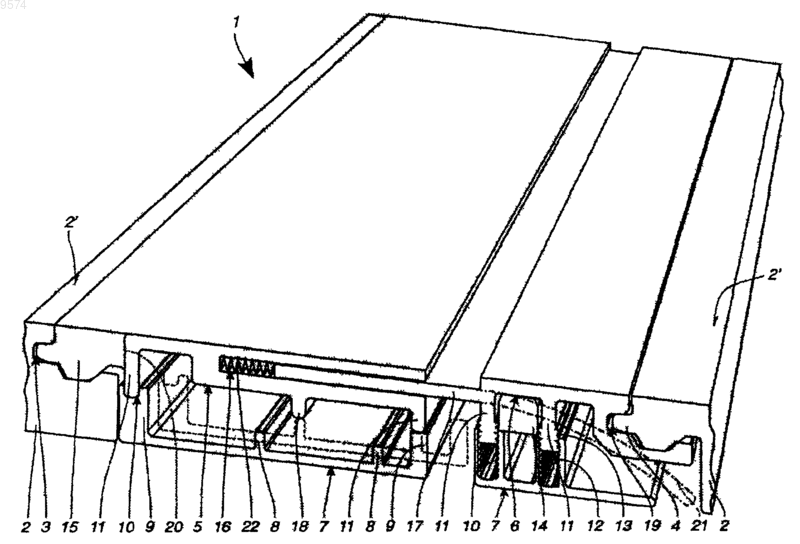

009574 Изобретение относится к профильной рельсовой системе для перекрытия компенсационных стыков,переходных участков или канавок настила пола либо для закрытия стенки по отношению к элементам настила пола согласно доотличительной части п.1 формулы изобретения. Из документа Германии DE 20 2004 000 706 U1 известна профильная рельсовая система, предназначенная для перекрытия переходных участков настила пола. Эта система содержит три профильных рельса, а именно базовый профиль, закрепленный в компенсационном стыке, шарнирный профиль и покрывающий профиль. Покрывающий профиль имеет два покрывающих крыла, которые перекрывают смежные элементы настила пола с верхней стороны. Такая профильная рельсовая система оправдала себя на практике и составляет основу настоящего изобретения. Задача изобретения заключается в создании профильной рельсовой системы такого типа, которая указана в вводной части, проста в отношении ее укладки и снижает опасность возникновения несчастного случая. Эта задача, согласно настоящему изобретению, решена посредством отличительных признаков,указанных в п.1 формулы изобретения. Профильная рельсовая система согласно п.1 формулы изобретения служит для перекрытия компенсационных стыков, а также для перекрытия канавок между элементами настила пола. Канавки этого типа встречаются, в частности, в зоне смотровых колодцев. Кроме того, предполагается использование профильной рельсовой системы для закрывания краев или для перекрытия переходных участков настила пола. Элементы настила пола удерживают по отношению друг к другу посредством вырезанных профилей в виде язычка и канавки так, чтобы их можно было устанавливать на место для возможности укладки соответствующего настила пола при незначительной сложности монтажных работ. Для того чтобы, в частности, довести до минимума сложность укладки профильной рельсовой системы, она имеет по меньшей мере два телескопических по отношению друг к другу профильных рельса. Это обеспечивает возможность долговременного регулирования ширины профильной рельсовой системы, которая необходима для компенсационных стыков. Благодаря телескопическому построению профильных рельсов они легко могут быть использованы в перемещениях элементов настила пола без необходимости обеспечения относительного перемещения элементов настила пола и профильных рельсов. Поэтому можно крепить профильные рельсы непосредственно к торцевой поверхности элементов настила пола вместо налегания на эти элементы. Для соединения элементов настила пола с профильными рельсами последние на сторонах, обращенных друг от друга, имеют профили в виде язычка и канавки, которым придана конфигурация для возможности их сопряжения с профилями в виде язычка и канавки элементов настила пола. При этом получают непрерывное покрытие пола, которое даже в зоне компенсационного стыка или смотрового колодца имеет достаточно жесткие соединения. Главным образом в случае переходов настила пола и закрытий краев достаточно обеспечить профиль только с одной стороны профильной рельсовой системы. Это также может быть предусмотрено в том случае, если по другим причинам крепление профильной рельсовой системы к торцевой поверхности элементов настила пола предполагается выполнить только с одной стороны. Для монтажа профильной рельсовой системы профильные рельсы и элементы настила пола легко наклоняют и язычок вдавливают в противоположную канавку. Следовательно, монтаж профильной рельсовой системы существенно не отличается от укладывания самих элементов настила пола. Поэтому укладка всего настила пола может быть легко выполнена даже неквалифицированным персоналом. В частности, исключена необходимость точного выравнивания профильной рельсовой системы с компенсационным стыком, что неизбежно выполняют в случае известных профильных рельсовых систем. В результате обеспечиваемого соединения с защелкиванием между элементами настила пола и профильными рельсами будет автоматически обеспечено требуемое выравнивание двух частей по отношению друг к другу. Поскольку профильные рельсы подсоединяют к элементам настила пола на торцевой поверхности, дополнительно будет обеспечено преимущество, заключающееся в том, что профильные рельсы более не находят на элементы настила пола. В этом случае соответственно снижается опасность расцепления в зоне профильных рельсов. Для простоты осуществления желаемого телескопического построения профильных рельсов по отношению друг к другу согласно п.2 формулы изобретения предпочтительно, если один из профильных рельсов имеет находящуюся вблизи поверхности стенку, которая посредством возможности перемещения будет заходить в приемную полость в противоположном профильном рельсе. При этом можно обеспечить почти двукратное регулирование профильной рельсовой системы по ширине. Для обеспечения удовлетворительного контакта профильного рельса с элементами настила пола даже в затруднительных условиях монтажа согласно п.3 формулы изобретения предпочтительно обеспечить принудительный отход профильных рельсов друг от друга посредством упругости. Предпочтительно, чтобы в приемной полости была установлена пружина, которую прижимают непосредственно к стенке. Стенка, заходящая в приемную полость, неизбежно приводит к некоторому смещению по вертикали между примыкающими друг к другу профильными рельсами. Для того чтобы сильно не испортить внешний вид профильной рельсовой системы этим вертикальным смещением согласно п.4 формулы изобретения предпочтительно, если на профильных рельсах со стороны поверхности будут выполнены желобки. В результате выполнения желобков смещение по вертикали не будет слишком бросаться в глаза,-1 009574 вследствие чего соответственно будет улучшено зрительное впечатление. Для исключения опасности возникновения отцепления от профильной рельсовой системы согласно п.5 формулы изобретения предпочтительно, если по меньшей мере один из профильных рельсов лежит с верхней стороны приблизительно заподлицо со смежным элементом настила пола. В частности, обеспечивают такую конфигурацию профильной рельсовой системы, что ни одна ее точка не выступает поверх высоты элементов настила пола. Таким образом будет предотвращено какое-либо расцепление на профильных рельсах. Для регулирования профильных рельсов по отношению к разным толщинам настила пола согласно п.6 формулы изобретения предпочтительно, если профильные рельсы опираются на базовые рельсы с возможностью отсоединения. При этом такие базовые рельсы могут быть весьма легко и, следовательно,дешево спрофилированы. Посредством соответствующего выбора приемлемого базового рельса может быть обеспечена любая желаемая толщина профильной рельсовой системы для приспосабливания к соответствующим элементам настила пола. Для обеспечения возможности еще более гибкого применения профильной рельсовой системы согласно п.7 формулы изобретения предпочтительно, если профильные рельсы можно регулировать по высоте и блокировать по отношению к базовым рельсам. При этом посредством сочетания профильных рельсов и базовых рельсов можно охватить многообразие толщин настила пола. Это позволяет уменьшить сложности, касающиеся изготовления и хранения. Для обеспечения возможности простого монтажа профильной рельсовой системы согласно п.8 формулы изобретения предпочтительно, если профильный рельс может быть подсоединен к базовому рельсу с помощью удерживающих средств. При этом будет сформирован закрепленный узел, который,как таковой, может быть уложен без затруднений. Для обеспечения достаточной жесткости профильного рельса и базового рельса согласно п.9 формулы изобретения предпочтительно, чтобы они имели обращенные друг к другу ребра жесткости. Для того чтобы можно было использовать профильную рельсовую систему для перекрытия переходов настила пола, согласно п. 10 формулы изобретения, предпочтительно, чтобы профильные рельсы смещались по вертикали с верхней стороны. Предпочтительно, чтобы смещение по вертикали находилось снаружи телескопического устройства так, чтобы сохранять телескопическое движение по горизонтали, а не связывать его с вертикальным движением. Для создания благоприятного визуального впечатления от профильной рельсовой системы, согласно п.11 формулы изобретения предпочтительно, чтобы профильный рельс с верхней стороны был облицован декоративной фольгой. Предпочтительно, чтобы эта декоративная фольга сочеталась с декоративным рисунком элементов настила пола, так чтобы профильная рельсовая система была едва различима в уложенном настиле пола. Предмет изобретения будет разъяснен посредством примера со ссылкой на фигуру без ограничения при этом объема защиты. На фигуре представлен вид в перспективе профильной рельсовой системы 1, содержащей элементы 2 настила пола. Элементы 2 настила пола имеют на их торцевой поверхности соответственно канавки 3 и язычки 4, которые обеспечивают возможность монтажа посредством соединения с защелкиванием. Канавкам 3 и язычкам 4 придана такая конфигурация, чтобы они фактически прилегали друг к другу, причем их надежное соединение можно создать посредством наклона одного элемента 2 настила пола и последующего прижатия друг к другу обоих элементов 2 настила пола. В частности, в этом случае нет необходимости склеивать соединение между элементами 2 настила пола или обеспечивать их предварительное напряжение по отношению друг к другу. Поэтому монтаж таких элементов 2 настила пола может быть выполнен неквалифицированным персоналом. Профильная рельсовая система 1 содержит два профильных рельса 5, 6 и два базовых рельса 7. Базовым рельсам 7 придана, по существу, U-образная конфигурация, при этом они имеют большое количество ребер жесткости 8, которые фактически направлены вверх. Кроме того, базовые рельсы 7 имеют вертикальные стенки 9 со стороны края, в которых могут быть закреплены приемные крепежные средства 10 для крепления направленной вниз вертикальной стенки 11 профильных рельсов 5, 6. Предпочтительно, чтобы приемным крепежным средствам 10 была придана конфигурация с незначительным вырезом для создания соединения профильного рельса 5 с базовым рельсом 7, предусматривающего возможность крепления и отделения. Предусмотрена возможность выполнения базовых рельсов 7 с разной конструктивной высотой, чтобы таким образом обеспечивать индивидуальное регулирование высоты профильной рельсовой системы 1 по отношению к толщине элементов 2 настила пола. Ребра жесткости 8 базового рельса 7, кроме того, выполняют функцию ступенчатого регулирования профильной рельсовой системы 1 по высоте. Если базовый рельс 7 приведен в положение, показанное пунктиром, то ребра жесткости 8 базового рельса 7 будут поддерживать вертикальную стенку и ребро жесткости 18 профильного рельса 5. При этом будет обеспечена меньшая конструктивная высота профильной рельсовой системы 1. При отсутствии базового рельса 7 может быть получена еще меньшая конструктивная высота. Кроме того, предусмотрено обеспечение дополнительных ребер жесткости 18,чтобы таким образом создать дополнительные вертикальные ступени.-2 009574 В случае базового рельса 7, представленного справа, как вариант, показана возможность индивидуального регулирования профильного рельса 6 по высоте малыми ступенями. Для этого приемное крепежное средство 10 имеет зубцы 12, которые соответствуют зубцам 13 вертикальной стенки профильного рельса 6. Согласно глубине, на которую вертикальную стенку 11 вдавливают в приемное крепежное средство 10, индивидуальное регулирование по высоте профильной рельсовой системы 1 может быть выполнено при неизменных профильных рельсах. Для обеспечения достаточной способности ступенчатого нагружения профильной рельсовой системы 1 профильный рельс 6 и базовый рельс 7 могут быть приклеены друг к другу. Как вариант, предусмотрена возможность введения между ими подгоночной полосы 14, которую удерживают с одной стороны на вертикальных стенках 9 базового рельса 7 и с другой стороны у профильного рельса 6. Подгоночная полоса 14 этого типа представляет собой весьма простую конструкцию и может быть выполнена для разных высот с небольшими затратами. Эта подгоночная полоса 14 препятствует нежелательным вдавливаниям вертикальной стенки 11 в приемное крепежное средство 10, когда возникает ступенчатая нагрузка. Профильный рельс 5 неподвижно подсоединен к базовому рельсу 7 посредством своих вертикальных стенок 11. Со стороны края он имеет язычок 15, которому придана конфигурация, фактически подобная язычку 4 элементов 2 настила пола. Язычку 15 в данном случае придана такая форма, чтобы профильный рельс 5 мог быть установлен посредством размещения под углом этого профильного рельса 5 и элемента 2 настила пола по отношению друг к другу и последующего вдавливания язычка 15 в канавку 3. Профильный рельс 5, кроме того, имеет приемную полость 16, которая формирует направляющую скольжения для стенки 17 профильного рельса 6. Таким образом, профильная рельсовая система формирует законченный настил черного пола, при этом профильные рельсы 5, 6 являются телескопическими по отношению друг к другу. Это обеспечивает возможность регулирования желаемой ширины компенсационного стыка, свободно сохраняемого между элементами 2 настила пола. Профильный рельс 5, кроме того, имеет ребро жесткости 18, которое направлено по вертикали вниз. Профильный рельс 6 в его концевой зоне имеет вырезанную канавку 19, которой придана конфигурация, фактически подобная конфигурации канавки 3 элементов 2 настила пола. Таким образом, два профильных рельса 5, 6 могут быть подсоединены к элементам 2 настила пола посредством соединения с защелкиванием. В данном случае соединение выполняют исключительно на торцевой поверхности. При этом профильным рельсам 5, 6 придают такую конфигурацию, что с верхней стороны они проходят заподлицо с поверхностью 2' элементов 2 настила пола. При отсутствии язычка 15 или профиля вокруг канавки 19 может быть весьма легко выполнен профиль для закрывания края. Это показано на фигуре посредством пунктирной линии 20. Такая модификация также предпочтительна в тех случаях, при которых предполагается выполнить только одностороннее крепление профильной рельсовой системы. Для того чтобы в данном случае обеспечить хороший контакт профильного рельса 6 со смежным элементом настила пола или со стенкой, на стенку 17 профиля оказывают давление посредством пружины, устанавливаемой в приемную полость 16, и посредством упругости, выходящей из последней. Как вариант, профильный рельс 6 также может быть прикреплен к черновому полу, в частности, путем привинчивания или приклеивания к нему. Кроме того, профильный рельс 5, 6 также может быть протянут вниз для создания ответвления 21 для выравнивания по высоте, указанного на фигуре штрихпунктирной линией. Оно проходит заподлицо со стенкой 17, так что с верхней стороны профильного рельса 6 не будет создан ступенчатый переход. Список позиций, на которые сделаны ссылки: 1 - профильная рельсовая система; 2 - элемент настила пола; 2' - поверхность; 3 - канавка; 4 - язычок; 5, 6 - профильный рельс; 7 - базовый рельс; 8 - ребро жесткости; 9 - вертикальная стенка; 10 - приемное крепежное средство; 11 - вертикальная стенка; 12, 13 - зубцы; 14 - подгоночная полоса; 15 - язычок; 16 - приемная полость; 17 - стенка; 18 - ребро жесткости; 19 - канавка; 20 - пунктирная линия; 21 - ответвление для выравнивания по высоте;-3 009574 22 - пружина. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Профильная рельсовая система для перекрытия компенсационных стыков, канавок и/или для закрывания края по отношению к элементам (2) настила пола, которые удерживают друг с другом посредством защелкивания вырезанных профилей в виде язычка и канавки (3, 4) в надлежащем месте, отличающаяся тем, что профильная рельсовая система (1) имеет по меньшей мере два телескопических по отношению друг к другу профильных рельса (5, 6), по меньшей мере один из которых имеет вырезанный профиль в виде язычка (15) и/или канавки (19) на торцевой стороне, обращенной к элементам (2) настила пола, при этом вырезанным профилям в виде язычка (15) и/или канавки (19) придана такая конфигурация, чтобы они соответствовали профилям (3, 4) язычка и канавки элементов (2) настила пола для возможности соединения профильных рельсов (5, 6) с элементами (2) настила пола на торцевой поверхности посредством наклона и вдавливания язычка (4, 15) в противоположную канавку (3, 19). 2. Профильная рельсовая система по п.1, отличающаяся тем, что по меньшей мере один из профильных рельсов (5, 6) имеет расположенную вблизи от поверхности стенку (17), которую с возможностью перемещения вводят в приемную полость (16) в противоположном профильном рельсе (5). 3. Профильная рельсовая система по п.1 или 2, отличающаяся тем, что профильные рельсы (5, 6) принудительно упруго отходят друг от друга. 4. Профильная рельсовая система по одному из пп.1-3, отличающаяся тем, что профильные рельсы(5, 6) со стороны поверхности выполнены с желобками. 5. Профильная рельсовая система по одному из пп.1-4, отличающаяся тем, что по меньшей мере один из профильных рельсов (5, 6) расположен со стороны поверхности, по существу, заподлицо со смежным элементом (2) настила пола. 6. Профильная рельсовая система по одному из пп.1-5, отличающаяся тем, что профильные рельсы(5, 6) для регулирования по высоте по отношению к элементам (2) настила пола с возможностью отделения установлены на базовых рельсах (7). 7. Профильная рельсовая система по п.6, отличающаяся тем, что профильные рельсы (5, 6) выполнены с возможностью регулирования по высоте и блокирования по отношению к базовым рельсам (7). 8. Профильная рельсовая система по одному из пп.1-7, отличающаяся тем, что профильный рельс(5, 6) выполнен с возможностью подсоединения к базовому рельсу (7) и/или к черновому полу с помощью удерживающих средств. 9. Профильная рельсовая система по одному из пп.1-8, отличающаяся тем, что профильные рельсы(5, 6) и/или базовые рельсы (7) имеют обращенные друг к другу ребра жесткости (8, 18). 10. Профильная рельсовая система по одному из пп.1-9, отличающаяся тем, что профильные рельсы(5, 6) смещают по вертикали на верхней стороне для регулирования по отношению к разным высотам настила пола. 11. Профильная рельсовая система по одному из пп.1-10, отличающаяся тем, что профильные рельсы (5, 6) на верхней стороне облицованы декоративной фольгой, которая предпочтительно сочетается с декоративным рисунком элементов (2) настила пола. 12. Профильная рельсовая система по одному из пп.1-11, отличающаяся тем, что профильные рельсы (5, 6) выполнены с возможностью подсоединения к элементам (2) настила пола исключительно на торцевой поверхности и доходят самое большее до поверхности (2') элемента (2) настила пола.
