Удерживающее и направляющее устройство для раздвижной двери

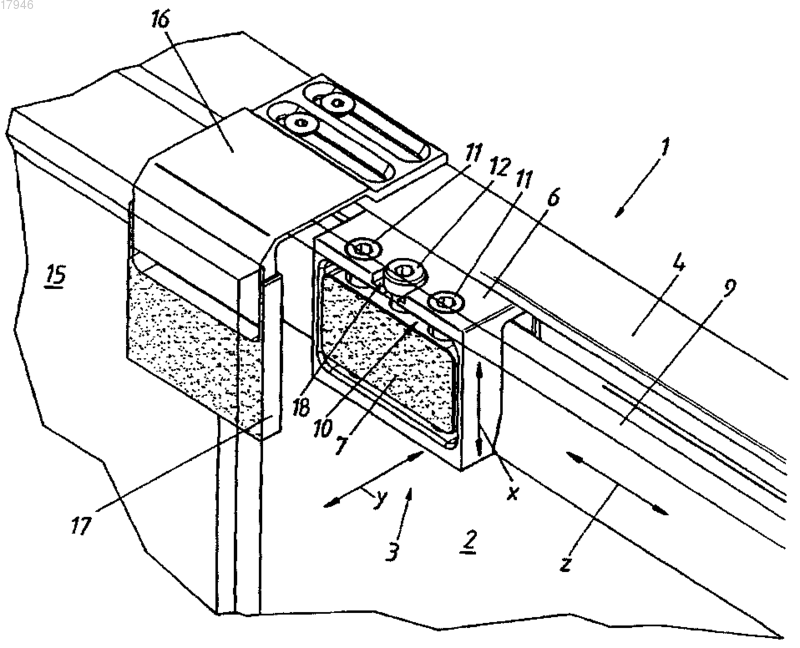

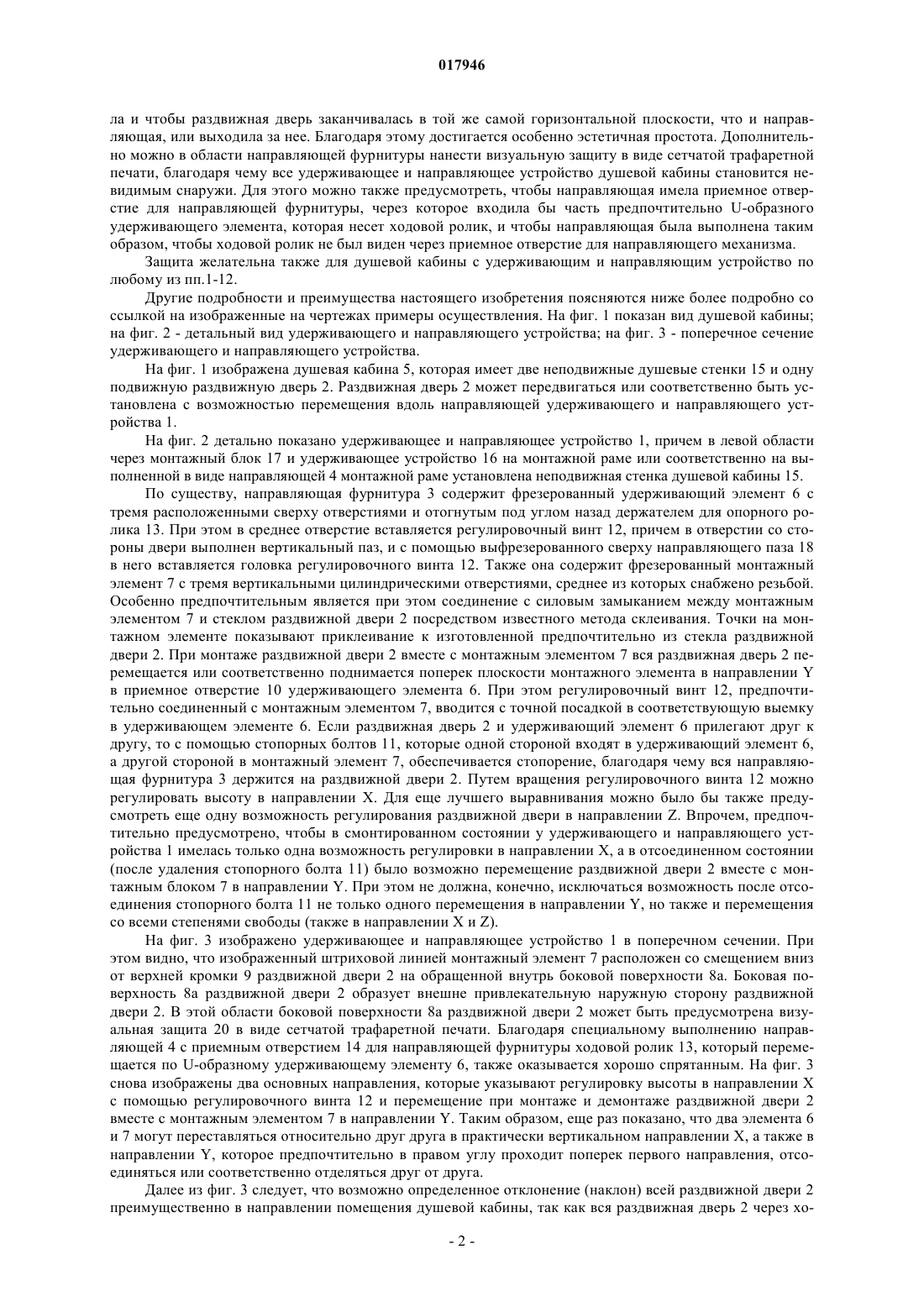

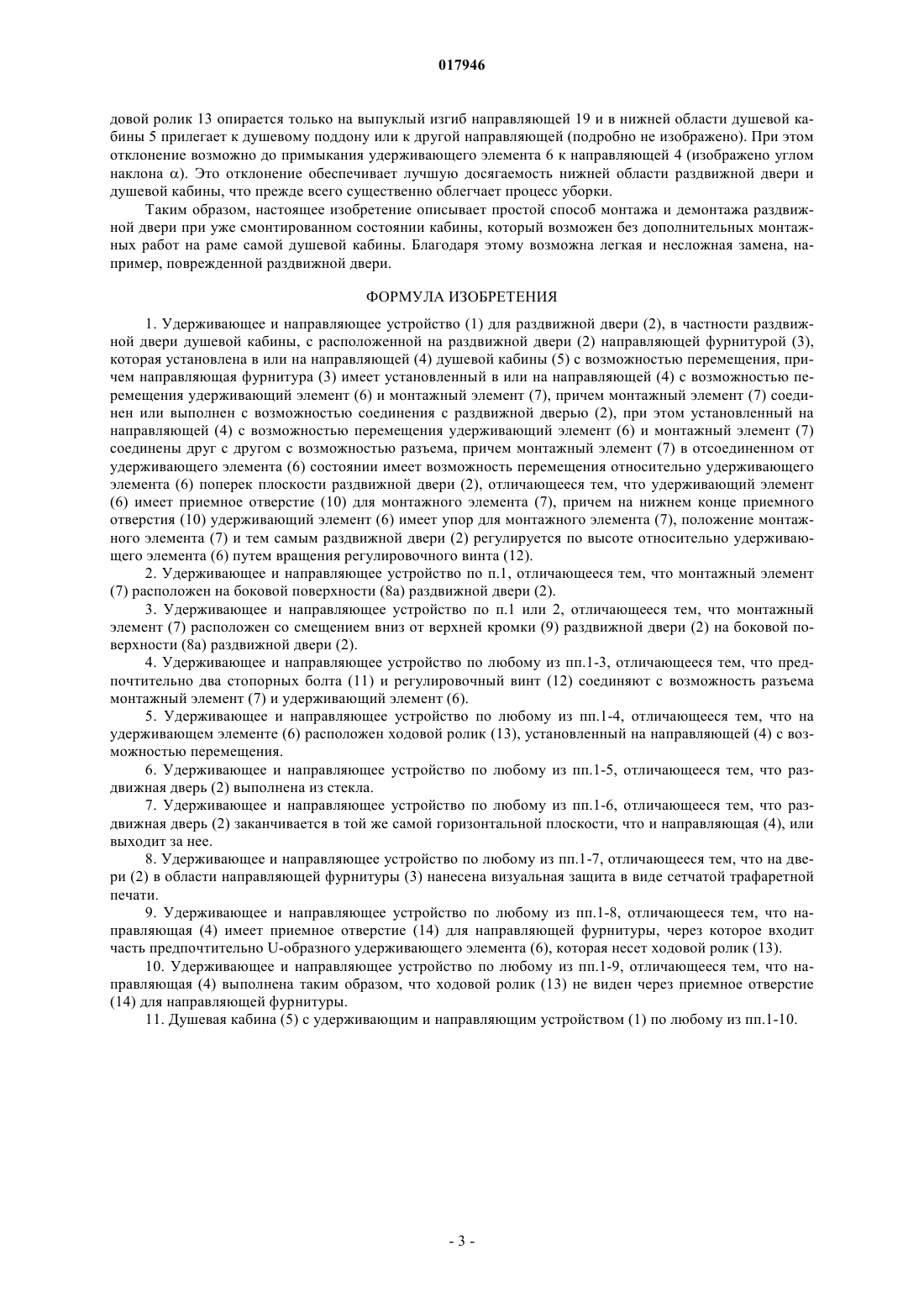

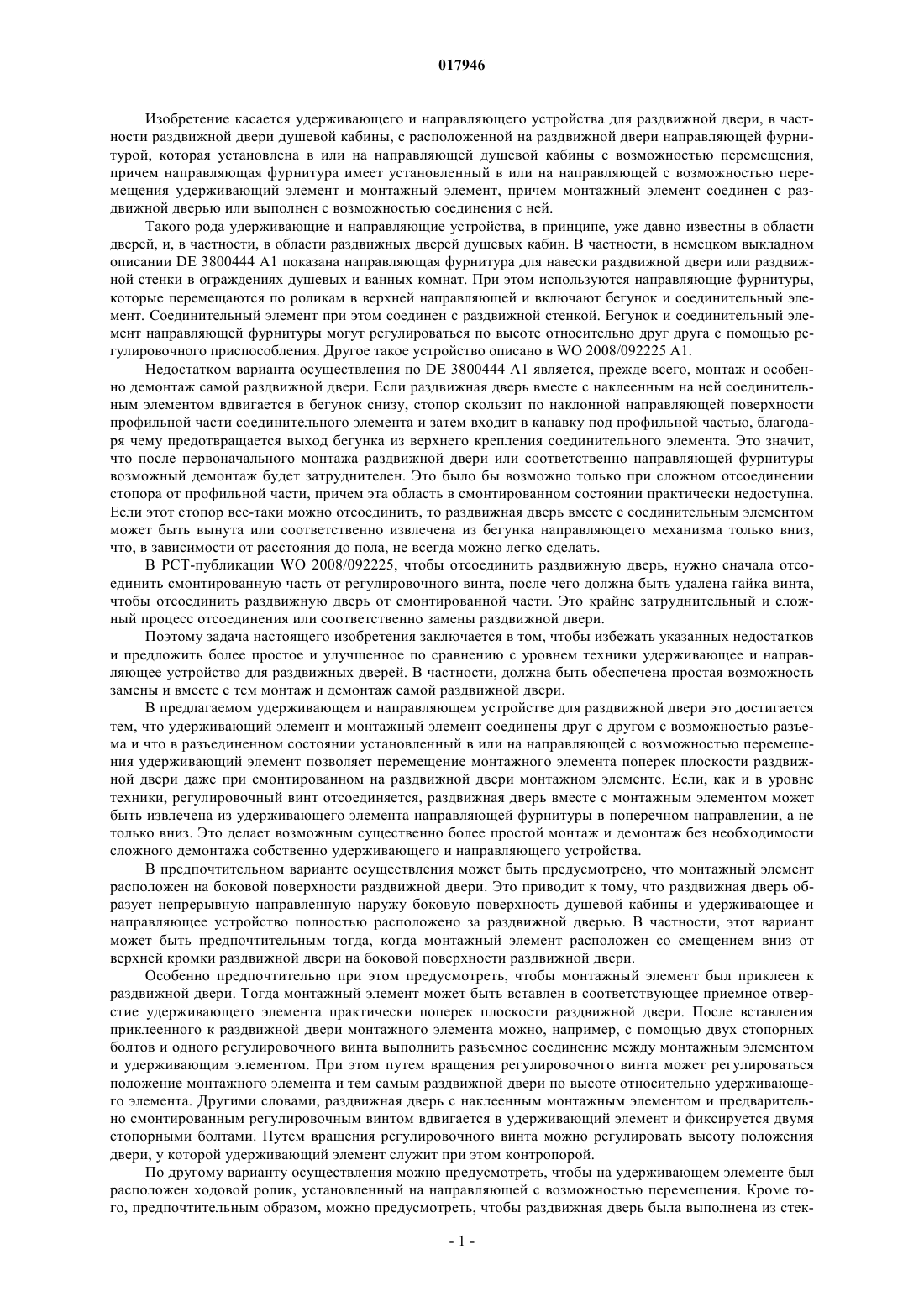

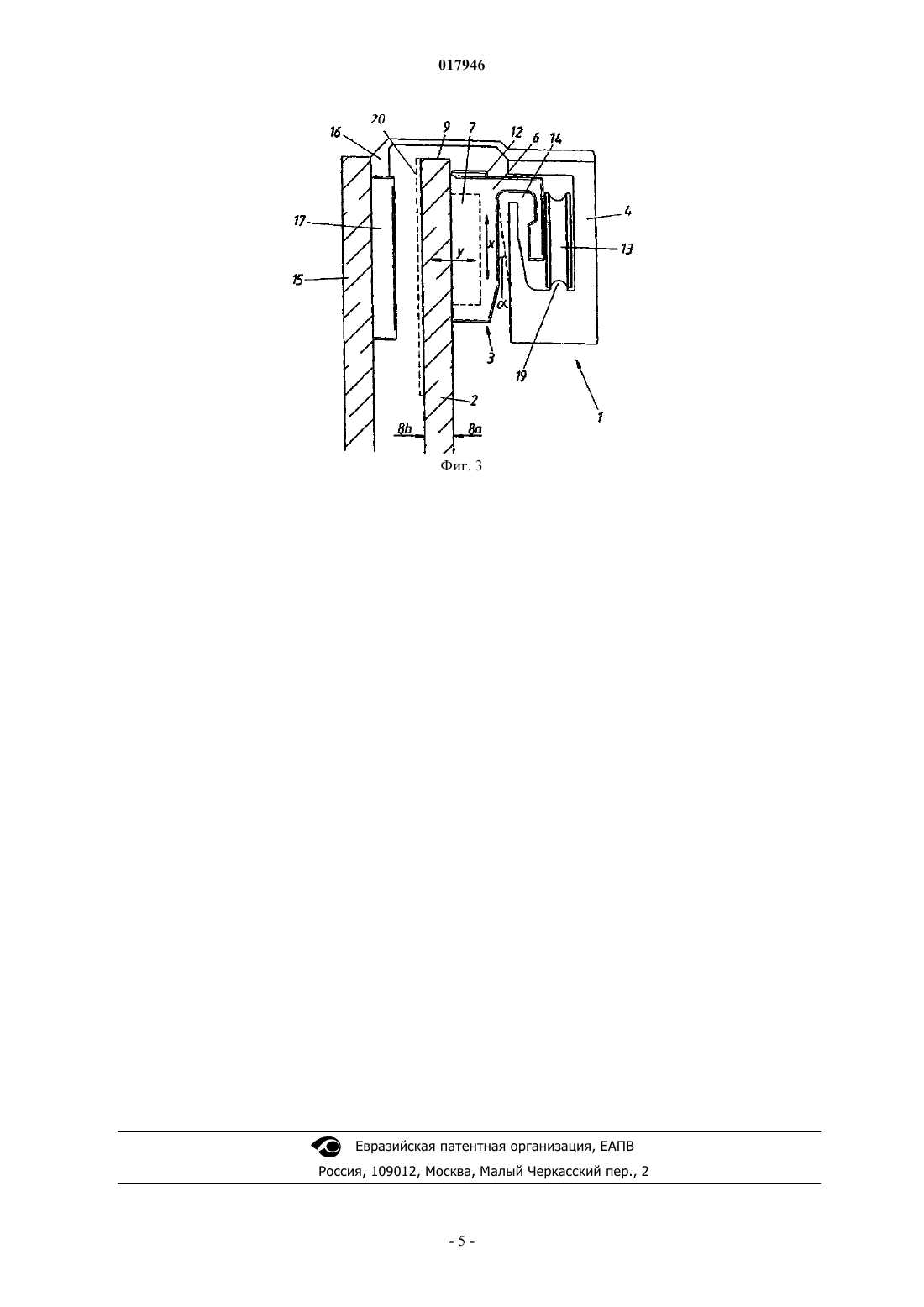

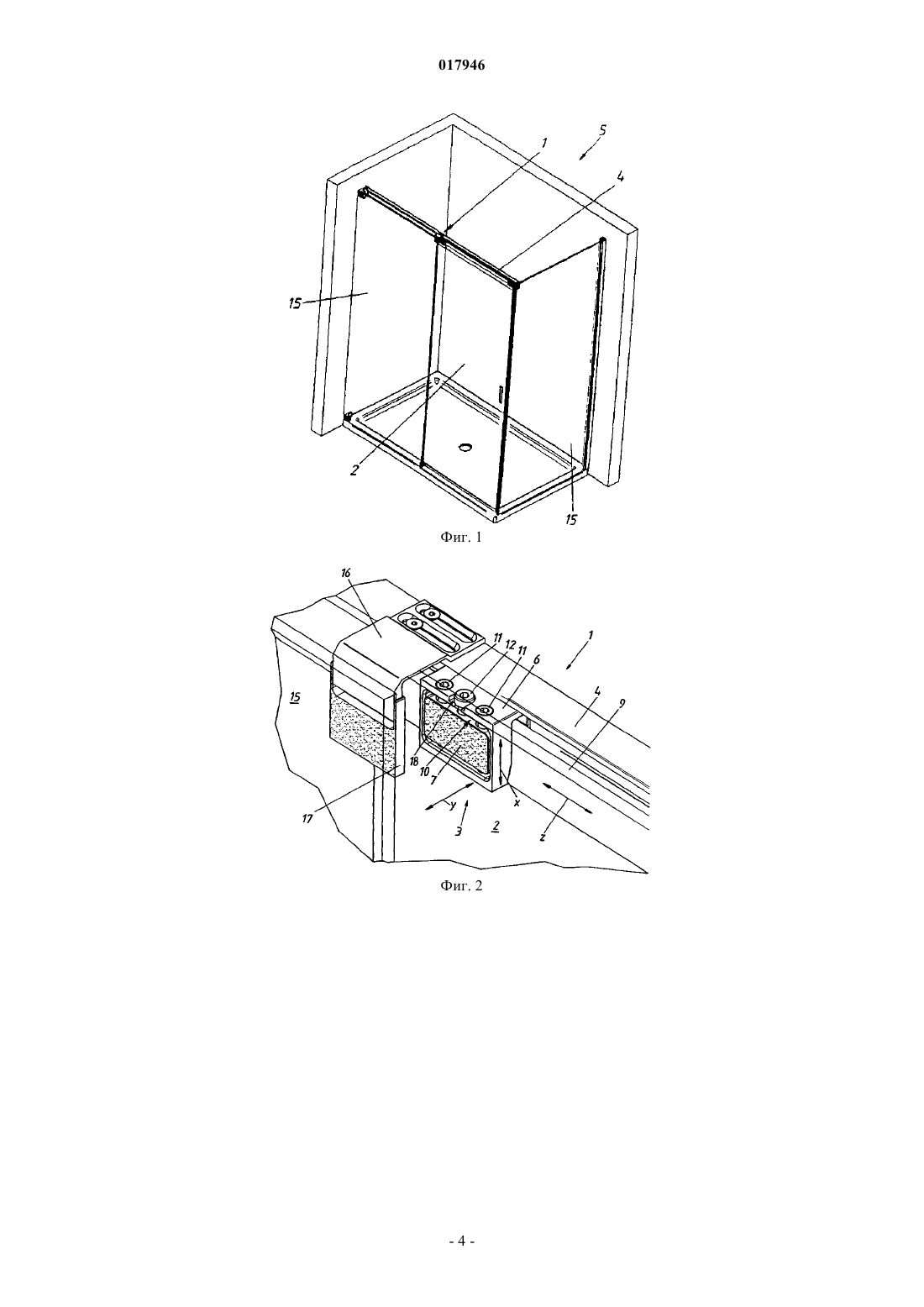

УДЕРЖИВАЮЩЕЕ И НАПРАВЛЯЮЩЕЕ УСТРОЙСТВО ДЛЯ РАЗДВИЖНОЙ ДВЕРИ Предложено удерживающее и направляющее устройство (1) для раздвижной двери (2), в частности раздвижной двери душевой кабины, с расположенной на раздвижной двери (2) направляющей фурнитурой (3), которая установлена в или на направляющей (4) душевой кабины (5) с возможностью перемещения, причем направляющая фурнитура (3) имеет установленный в или на направляющей (4) с возможностью перемещения удерживающий элемент (6) и монтажный элемент (7), причем монтажный элемент (7) соединен с раздвижной дверью (2) или выполнен с возможностью соединения с ней, причем удерживающий элемент (6) и монтажный элемент(7) соединены друг с другом с возможностью разъема, причем в разъединенном состоянии установленный в или на направляющей (4) с возможностью перемещения удерживающий элемент(6) позволяет перемещаться монтажному элементу (7) поперек плоскости раздвижной двери (2) даже при смонтированном на раздвижной двери (2) монтажном элементе (7). Изобретение касается удерживающего и направляющего устройства для раздвижной двери, в частности раздвижной двери душевой кабины, с расположенной на раздвижной двери направляющей фурнитурой, которая установлена в или на направляющей душевой кабины с возможностью перемещения,причем направляющая фурнитура имеет установленный в или на направляющей с возможностью перемещения удерживающий элемент и монтажный элемент, причем монтажный элемент соединен с раздвижной дверью или выполнен с возможностью соединения с ней. Такого рода удерживающие и направляющие устройства, в принципе, уже давно известны в области дверей, и, в частности, в области раздвижных дверей душевых кабин. В частности, в немецком выкладном описании DE 3800444 А 1 показана направляющая фурнитура для навески раздвижной двери или раздвижной стенки в ограждениях душевых и ванных комнат. При этом используются направляющие фурнитуры,которые перемещаются по роликам в верхней направляющей и включают бегунок и соединительный элемент. Соединительный элемент при этом соединен с раздвижной стенкой. Бегунок и соединительный элемент направляющей фурнитуры могут регулироваться по высоте относительно друг друга с помощью регулировочного приспособления. Другое такое устройство описано в WO 2008/092225 А 1. Недостатком варианта осуществления по DE 3800444 А 1 является, прежде всего, монтаж и особенно демонтаж самой раздвижной двери. Если раздвижная дверь вместе с наклеенным на ней соединительным элементом вдвигается в бегунок снизу, стопор скользит по наклонной направляющей поверхности профильной части соединительного элемента и затем входит в канавку под профильной частью, благодаря чему предотвращается выход бегунка из верхнего крепления соединительного элемента. Это значит,что после первоначального монтажа раздвижной двери или соответственно направляющей фурнитуры возможный демонтаж будет затруднителен. Это было бы возможно только при сложном отсоединении стопора от профильной части, причем эта область в смонтированном состоянии практически недоступна. Если этот стопор все-таки можно отсоединить, то раздвижная дверь вместе с соединительным элементом может быть вынута или соответственно извлечена из бегунка направляющего механизма только вниз,что, в зависимости от расстояния до пола, не всегда можно легко сделать. В РСТ-публикации WO 2008/092225, чтобы отсоединить раздвижную дверь, нужно сначала отсоединить смонтированную часть от регулировочного винта, после чего должна быть удалена гайка винта,чтобы отсоединить раздвижную дверь от смонтированной части. Это крайне затруднительный и сложный процесс отсоединения или соответственно замены раздвижной двери. Поэтому задача настоящего изобретения заключается в том, чтобы избежать указанных недостатков и предложить более простое и улучшенное по сравнению с уровнем техники удерживающее и направляющее устройство для раздвижных дверей. В частности, должна быть обеспечена простая возможность замены и вместе с тем монтаж и демонтаж самой раздвижной двери. В предлагаемом удерживающем и направляющем устройстве для раздвижной двери это достигается тем, что удерживающий элемент и монтажный элемент соединены друг с другом с возможностью разъема и что в разъединенном состоянии установленный в или на направляющей с возможностью перемещения удерживающий элемент позволяет перемещение монтажного элемента поперек плоскости раздвижной двери даже при смонтированном на раздвижной двери монтажном элементе. Если, как и в уровне техники, регулировочный винт отсоединяется, раздвижная дверь вместе с монтажным элементом может быть извлечена из удерживающего элемента направляющей фурнитуры в поперечном направлении, а не только вниз. Это делает возможным существенно более простой монтаж и демонтаж без необходимости сложного демонтажа собственно удерживающего и направляющего устройства. В предпочтительном варианте осуществления может быть предусмотрено, что монтажный элемент расположен на боковой поверхности раздвижной двери. Это приводит к тому, что раздвижная дверь образует непрерывную направленную наружу боковую поверхность душевой кабины и удерживающее и направляющее устройство полностью расположено за раздвижной дверью. В частности, этот вариант может быть предпочтительным тогда, когда монтажный элемент расположен со смещением вниз от верхней кромки раздвижной двери на боковой поверхности раздвижной двери. Особенно предпочтительно при этом предусмотреть, чтобы монтажный элемент был приклеен к раздвижной двери. Тогда монтажный элемент может быть вставлен в соответствующее приемное отверстие удерживающего элемента практически поперек плоскости раздвижной двери. После вставления приклеенного к раздвижной двери монтажного элемента можно, например, с помощью двух стопорных болтов и одного регулировочного винта выполнить разъемное соединение между монтажным элементом и удерживающим элементом. При этом путем вращения регулировочного винта может регулироваться положение монтажного элемента и тем самым раздвижной двери по высоте относительно удерживающего элемента. Другими словами, раздвижная дверь с наклеенным монтажным элементом и предварительно смонтированным регулировочным винтом вдвигается в удерживающий элемент и фиксируется двумя стопорными болтами. Путем вращения регулировочного винта можно регулировать высоту положения двери, у которой удерживающий элемент служит при этом контропорой. По другому варианту осуществления можно предусмотреть, чтобы на удерживающем элементе был расположен ходовой ролик, установленный на направляющей с возможностью перемещения. Кроме того, предпочтительным образом, можно предусмотреть, чтобы раздвижная дверь была выполнена из стек-1 017946 ла и чтобы раздвижная дверь заканчивалась в той же самой горизонтальной плоскости, что и направляющая, или выходила за нее. Благодаря этому достигается особенно эстетичная простота. Дополнительно можно в области направляющей фурнитуры нанести визуальную защиту в виде сетчатой трафаретной печати, благодаря чему все удерживающее и направляющее устройство душевой кабины становится невидимым снаружи. Для этого можно также предусмотреть, чтобы направляющая имела приемное отверстие для направляющей фурнитуры, через которое входила бы часть предпочтительно U-образного удерживающего элемента, которая несет ходовой ролик, и чтобы направляющая была выполнена таким образом, чтобы ходовой ролик не был виден через приемное отверстие для направляющего механизма. Защита желательна также для душевой кабины с удерживающим и направляющим устройство по любому из пп.1-12. Другие подробности и преимущества настоящего изобретения поясняются ниже более подробно со ссылкой на изображенные на чертежах примеры осуществления. На фиг. 1 показан вид душевой кабины; на фиг. 2 - детальный вид удерживающего и направляющего устройства; на фиг. 3 - поперечное сечение удерживающего и направляющего устройства. На фиг. 1 изображена душевая кабина 5, которая имеет две неподвижные душевые стенки 15 и одну подвижную раздвижную дверь 2. Раздвижная дверь 2 может передвигаться или соответственно быть установлена с возможностью перемещения вдоль направляющей удерживающего и направляющего устройства 1. На фиг. 2 детально показано удерживающее и направляющее устройство 1, причем в левой области через монтажный блок 17 и удерживающее устройство 16 на монтажной раме или соответственно на выполненной в виде направляющей 4 монтажной раме установлена неподвижная стенка душевой кабины 15. По существу, направляющая фурнитура 3 содержит фрезерованный удерживающий элемент 6 с тремя расположенными сверху отверстиями и отогнутым под углом назад держателем для опорного ролика 13. При этом в среднее отверстие вставляется регулировочный винт 12, причем в отверстии со стороны двери выполнен вертикальный паз, и с помощью выфрезерованного сверху направляющего паза 18 в него вставляется головка регулировочного винта 12. Также она содержит фрезерованный монтажный элемент 7 с тремя вертикальными цилиндрическими отверстиями, среднее из которых снабжено резьбой. Особенно предпочтительным является при этом соединение с силовым замыканием между монтажным элементом 7 и стеклом раздвижной двери 2 посредством известного метода склеивания. Точки на монтажном элементе показывают приклеивание к изготовленной предпочтительно из стекла раздвижной двери 2. При монтаже раздвижной двери 2 вместе с монтажным элементом 7 вся раздвижная дверь 2 перемещается или соответственно поднимается поперек плоскости монтажного элемента в направлении Y в приемное отверстие 10 удерживающего элемента 6. При этом регулировочный винт 12, предпочтительно соединенный с монтажным элементом 7, вводится с точной посадкой в соответствующую выемку в удерживающем элементе 6. Если раздвижная дверь 2 и удерживающий элемент 6 прилегают друг к другу, то с помощью стопорных болтов 11, которые одной стороной входят в удерживающий элемент 6,а другой стороной в монтажный элемент 7, обеспечивается стопорение, благодаря чему вся направляющая фурнитура 3 держится на раздвижной двери 2. Путем вращения регулировочного винта 12 можно регулировать высоту в направлении X. Для еще лучшего выравнивания можно было бы также предусмотреть еще одну возможность регулирования раздвижной двери в направлении Z. Впрочем, предпочтительно предусмотрено, чтобы в смонтированном состоянии у удерживающего и направляющего устройства 1 имелась только одна возможность регулировки в направлении X, а в отсоединенном состоянии(после удаления стопорного болта 11) было возможно перемещение раздвижной двери 2 вместе с монтажным блоком 7 в направлении Y. При этом не должна, конечно, исключаться возможность после отсоединения стопорного болта 11 не только одного перемещения в направлении Y, но также и перемещения со всеми степенями свободы (также в направлении X и Z). На фиг. 3 изображено удерживающее и направляющее устройство 1 в поперечном сечении. При этом видно, что изображенный штриховой линией монтажный элемент 7 расположен со смещением вниз от верхней кромки 9 раздвижной двери 2 на обращенной внутрь боковой поверхности 8 а. Боковая поверхность 8 а раздвижной двери 2 образует внешне привлекательную наружную сторону раздвижной двери 2. В этой области боковой поверхности 8 а раздвижной двери 2 может быть предусмотрена визуальная защита 20 в виде сетчатой трафаретной печати. Благодаря специальному выполнению направляющей 4 с приемным отверстием 14 для направляющей фурнитуры ходовой ролик 13, который перемещается по U-образному удерживающему элементу 6, также оказывается хорошо спрятанным. На фиг. 3 снова изображены два основных направления, которые указывают регулировку высоты в направлении X с помощью регулировочного винта 12 и перемещение при монтаже и демонтаже раздвижной двери 2 вместе с монтажным элементом 7 в направлении Y. Таким образом, еще раз показано, что два элемента 6 и 7 могут переставляться относительно друг друга в практически вертикальном направлении X, а также в направлении Y, которое предпочтительно в правом углу проходит поперек первого направления, отсоединяться или соответственно отделяться друг от друга. Далее из фиг. 3 следует, что возможно определенное отклонение (наклон) всей раздвижной двери 2 преимущественно в направлении помещения душевой кабины, так как вся раздвижная дверь 2 через хо-2 017946 довой ролик 13 опирается только на выпуклый изгиб направляющей 19 и в нижней области душевой кабины 5 прилегает к душевому поддону или к другой направляющей (подробно не изображено). При этом отклонение возможно до примыкания удерживающего элемента 6 к направляющей 4 (изображено углом наклона ). Это отклонение обеспечивает лучшую досягаемость нижней области раздвижной двери и душевой кабины, что прежде всего существенно облегчает процесс уборки. Таким образом, настоящее изобретение описывает простой способ монтажа и демонтажа раздвижной двери при уже смонтированном состоянии кабины, который возможен без дополнительных монтажных работ на раме самой душевой кабины. Благодаря этому возможна легкая и несложная замена, например, поврежденной раздвижной двери. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Удерживающее и направляющее устройство (1) для раздвижной двери (2), в частности раздвижной двери душевой кабины, с расположенной на раздвижной двери (2) направляющей фурнитурой (3),которая установлена в или на направляющей (4) душевой кабины (5) с возможностью перемещения, причем направляющая фурнитура (3) имеет установленный в или на направляющей (4) с возможностью перемещения удерживающий элемент (6) и монтажный элемент (7), причем монтажный элемент (7) соединен или выполнен с возможностью соединения с раздвижной дверью (2), при этом установленный на направляющей (4) с возможностью перемещения удерживающий элемент (6) и монтажный элемент (7) соединены друг с другом с возможностью разъема, причем монтажный элемент (7) в отсоединенном от удерживающего элемента (6) состоянии имеет возможность перемещения относительно удерживающего элемента (6) поперек плоскости раздвижной двери (2), отличающееся тем, что удерживающий элемент(6) имеет приемное отверстие (10) для монтажного элемента (7), причем на нижнем конце приемного отверстия (10) удерживающий элемент (6) имеет упор для монтажного элемента (7), положение монтажного элемента (7) и тем самым раздвижной двери (2) регулируется по высоте относительно удерживающего элемента (6) путем вращения регулировочного винта (12). 2. Удерживающее и направляющее устройство по п.1, отличающееся тем, что монтажный элемент(7) расположен на боковой поверхности (8 а) раздвижной двери (2). 3. Удерживающее и направляющее устройство по п.1 или 2, отличающееся тем, что монтажный элемент (7) расположен со смещением вниз от верхней кромки (9) раздвижной двери (2) на боковой поверхности (8 а) раздвижной двери (2). 4. Удерживающее и направляющее устройство по любому из пп.1-3, отличающееся тем, что предпочтительно два стопорных болта (11) и регулировочный винт (12) соединяют с возможность разъема монтажный элемент (7) и удерживающий элемент (6). 5. Удерживающее и направляющее устройство по любому из пп.1-4, отличающееся тем, что на удерживающем элементе (6) расположен ходовой ролик (13), установленный на направляющей (4) с возможностью перемещения. 6. Удерживающее и направляющее устройство по любому из пп.1-5, отличающееся тем, что раздвижная дверь (2) выполнена из стекла. 7. Удерживающее и направляющее устройство по любому из пп.1-6, отличающееся тем, что раздвижная дверь (2) заканчивается в той же самой горизонтальной плоскости, что и направляющая (4), или выходит за нее. 8. Удерживающее и направляющее устройство по любому из пп.1-7, отличающееся тем, что на двери (2) в области направляющей фурнитуры (3) нанесена визуальная защита в виде сетчатой трафаретной печати. 9. Удерживающее и направляющее устройство по любому из пп.1-8, отличающееся тем, что направляющая (4) имеет приемное отверстие (14) для направляющей фурнитуры, через которое входит часть предпочтительно U-образного удерживающего элемента (6), которая несет ходовой ролик (13). 10. Удерживающее и направляющее устройство по любому из пп.1-9, отличающееся тем, что направляющая (4) выполнена таким образом, что ходовой ролик (13) не виден через приемное отверстие(14) для направляющей фурнитуры. 11. Душевая кабина (5) с удерживающим и направляющим устройством (1) по любому из пп.1-10.
