Сельскохозяйственный пресс-подборщик

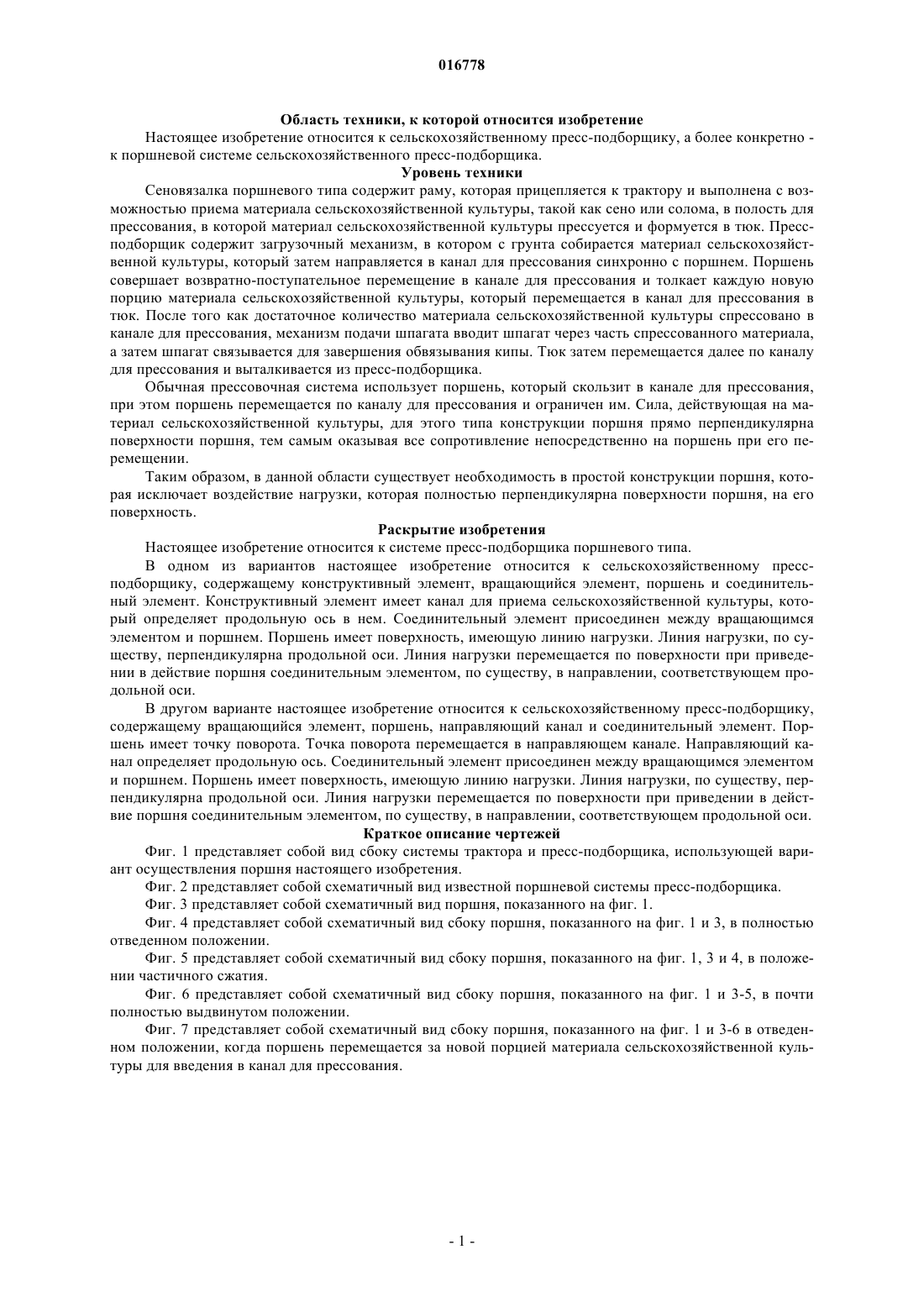

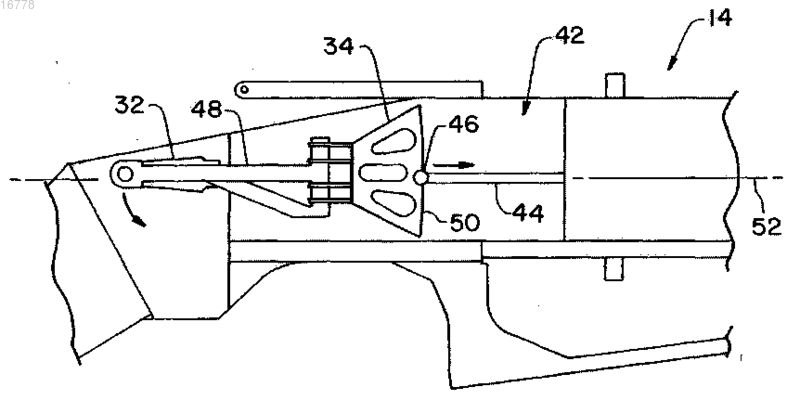

Сельскохозяйственный пресс-подборщик содержит вращающийся элемент, поршень,направляющий канал и соединительный элемент. Поршень имеет точку поворота. Точка поворота перемещается в направляющем канале. Направляющий канал определяет продольную ось. Соединительный элемент присоединен между вращающимся элементом и поршнем. Поршень имеет поверхность, имеющую линию нагрузки. Линия нагрузки, по существу, перпендикулярна продольной оси. Линия нагрузки перемещается по поверхности при приведении в действие соединительным элементом поршня, по существу, в направлении, соответствующем продольной оси.(71)(73) Заявитель и патентовладелец: ДИР ЭНД КОМПАНИ (US) 016778 Область техники, к которой относится изобретение Настоящее изобретение относится к сельскохозяйственному пресс-подборщику, а более конкретно к поршневой системе сельскохозяйственного пресс-подборщика. Уровень техники Сеновязалка поршневого типа содержит раму, которая прицепляется к трактору и выполнена с возможностью приема материала сельскохозяйственной культуры, такой как сено или солома, в полость для прессования, в которой материал сельскохозяйственной культуры прессуется и формуется в тюк. Прессподборщик содержит загрузочный механизм, в котором с грунта собирается материал сельскохозяйственной культуры, который затем направляется в канал для прессования синхронно с поршнем. Поршень совершает возвратно-поступательное перемещение в канале для прессования и толкает каждую новую порцию материала сельскохозяйственной культуры, который перемещается в канал для прессования в тюк. После того как достаточное количество материала сельскохозяйственной культуры спрессовано в канале для прессования, механизм подачи шпагата вводит шпагат через часть спрессованного материала,а затем шпагат связывается для завершения обвязывания кипы. Тюк затем перемещается далее по каналу для прессования и выталкивается из пресс-подборщика. Обычная прессовочная система использует поршень, который скользит в канале для прессования,при этом поршень перемещается по каналу для прессования и ограничен им. Сила, действующая на материал сельскохозяйственной культуры, для этого типа конструкции поршня прямо перпендикулярна поверхности поршня, тем самым оказывая все сопротивление непосредственно на поршень при его перемещении. Таким образом, в данной области существует необходимость в простой конструкции поршня, которая исключает воздействие нагрузки, которая полностью перпендикулярна поверхности поршня, на его поверхность. Раскрытие изобретения Настоящее изобретение относится к системе пресс-подборщика поршневого типа. В одном из вариантов настоящее изобретение относится к сельскохозяйственному прессподборщику, содержащему конструктивный элемент, вращающийся элемент, поршень и соединительный элемент. Конструктивный элемент имеет канал для приема сельскохозяйственной культуры, который определяет продольную ось в нем. Соединительный элемент присоединен между вращающимся элементом и поршнем. Поршень имеет поверхность, имеющую линию нагрузки. Линия нагрузки, по существу, перпендикулярна продольной оси. Линия нагрузки перемещается по поверхности при приведении в действие поршня соединительным элементом, по существу, в направлении, соответствующем продольной оси. В другом варианте настоящее изобретение относится к сельскохозяйственному пресс-подборщику,содержащему вращающийся элемент, поршень, направляющий канал и соединительный элемент. Поршень имеет точку поворота. Точка поворота перемещается в направляющем канале. Направляющий канал определяет продольную ось. Соединительный элемент присоединен между вращающимся элементом и поршнем. Поршень имеет поверхность, имеющую линию нагрузки. Линия нагрузки, по существу, перпендикулярна продольной оси. Линия нагрузки перемещается по поверхности при приведении в действие поршня соединительным элементом, по существу, в направлении, соответствующем продольной оси. Краткое описание чертежей Фиг. 1 представляет собой вид сбоку системы трактора и пресс-подборщика, использующей вариант осуществления поршня настоящего изобретения. Фиг. 2 представляет собой схематичный вид известной поршневой системы пресс-подборщика. Фиг. 3 представляет собой схематичный вид поршня, показанного на фиг. 1. Фиг. 4 представляет собой схематичный вид сбоку поршня, показанного на фиг. 1 и 3, в полностью отведенном положении. Фиг. 5 представляет собой схематичный вид сбоку поршня, показанного на фиг. 1, 3 и 4, в положении частичного сжатия. Фиг. 6 представляет собой схематичный вид сбоку поршня, показанного на фиг. 1 и 3-5, в почти полностью выдвинутом положении. Фиг. 7 представляет собой схематичный вид сбоку поршня, показанного на фиг. 1 и 3-6 в отведенном положении, когда поршень перемещается за новой порцией материала сельскохозяйственной культуры для введения в канал для прессования.-1 016778 Подробное описание изобретения Со ссылкой на чертежи, а более конкретно на фиг. 1, показано устройство 10 сельскохозяйственного пресс-подборщика, содержащее трактор 12 и пресс-подборщик 14, который приводится в действие валом 16 отбора мощности (РТО), присоединенным между ними. Пресс-подборщик 14 представляет собой пресс-подборщик поршневого типа, который использует поршень согласно настоящему изобретению. Далее, со ссылкой на фиг. 2, схематично показана известная система прессования, содержащая вращающийся элемент 18, поворотный рычаг 20, соединительный узел 22 и поршень 24. Вращающийся элемент 18 прикреплен к поворотному рычагу 20, вызывая вращение рычага 20 против часовой стрелки,как показано на фиг. 2. Перемещение поворотного рычага 20 вызывает возвратно-поступательное перемещение поршня 24 в направлении 26 соединительным элементом 22, который шарнирно соединен с поворотным рычагом 20. Соединительный элемент 22 шарнирно соединен с поршнем 24 и с поворотным рычагом 20. Материал сельскохозяйственной культуры оказывает усилие, перпендикулярное поверхности поршня 24, обозначенное составляющими 28 усилия. Поршень 24 перемещается возвратнопоступательно на основании взаимодействия поворотного рычага 20 с соединительным элементом 22,вызывая перемещение всей поверхности поршня 24 синусоидально при вращении поворотного рычага 20. Далее, со ссылкой на фиг. 3, схематично показан вариант осуществления поршневой системы согласно настоящему изобретению, имеющей вращающийся элемент 30, поворотный рычаг 32 и поршень 34. Поворотный рычаг 32 непосредственно приводит в действие поршень 34 без промежуточного шарнирного соединительного элемента, такого как соединительный элемент 22. Точка поворота поршня 34 ограничена в перемещении в продольном направлении 36, вызывая вращение поверхности поршня 34 в направлении 38 при перемещении поршня 34 рычагом 32 в направлении 36. Линия действия силы на поверхности поршня 34 перпендикулярна материалу сельскохозяйственной культуры только вдоль конкретной линии действия силы, схематично показанной здесь как линия действия силы 40. Эта линия действия силы представляет собой линию, перпендикулярную поверхности поршня 34 и представляющую место, в котором сила, действующая на поверхность, параллельна направлению перемещения 36. Эта линия действия силы 40 перемещается по поверхности поршня 34 при вращении поверхности в направлении 38. Далее, со ссылкой на фиг. 4-7 показаны элементы поршня 34 согласно настоящему изобретению в различных положениях по ходу его перемещения в канале 42 для приема сельскохозяйственной культуры, известном также как канал 42 для прессования. Вдоль боковых стенок канала 42 для прессования расположены направляющие каналы 44, которые взаимодействуют с точкой 46 поворота поршня 34. Соединительный элемент 48 жестко прикреплен к поршню 34 и может считаться частью поршня 34, которая проходит наружу и соединена с поворотным рычагом 32. В отличие от известной конструкции, показанной на фиг. 2, соединительный элемент 48 не прикреплен шарнирно к поршню 34. Более конкретно,шарнирное соединение соединительного элемента 48 с поршнем 34 отсутствует. Поршень 34 имеет выпуклую поверхность 50, которая направляет вперед материал сельскохозяйственной культуры. Канал 42 для приема сельскохозяйственной культуры так же, как и направляющий канал 44, определяет продольную ось 52, которая совпадает с перемещением шарнира 46. Хотя направляющий канал 44 показан только на одной стороне канала 42 для прессования, следует понимать, что направляющий канал 44 выполнен на каждой из боковых сторон канала 42 для прессования. Материал сельскохозяйственной культуры поступает в канал 42 для прессования спереди (слева) от ножа. Нож имеет заостренную кромку, которая разрезает материал сельскохозяйственной культуры, который частично поступил в канал 42 для прессования, когда поршень 34 подводится к ножу и перемещается за него. Как показано на фиг. 4, поршень 34 полностью отведен и находится в начале своего хода в канал 42 для прессования. На фиг. 5 поршень 34 перемещается вдоль каналов 42 и 44, при этом линия действия силы 40 расположена вблизи нижней части поверхности 50, когда поршень 34 прессует материал, находящийся в канале 42. Как показано на фиг. 6, поршень 34 достигает конца своего хода в канале 42, и именно тогда, когда поворотный рычаг 32 и соединительный элемент 48 выравниваются, поверхность 50 поршня 34 выполняет качательное движение по материалу сельскохозяйственной культуры, причем линия действия силы 40 перемещается из нижней половины поверхности поршня 50 к верхней половине поверхности 50 поршня и, в частности, пересекает продольную ось 52. На фиг. 7 поршень 34 отводится в канале 42, при этом поверхность 50 теперь наклонена в направлении, противоположном показанному на фиг. 5. Поверхность 50 может быть криволинейной только в показанном направлении, обеспечивая, по существу, прямую линию действия силы 40 вдоль поверхности 50. Поршень 34 частично вращается, наклоняется или поворачивается вокруг точки 46 поворота, когда он взаимодействует с каналом 44 во время циклической работы. Позиционирование поршня 34 полностью определяется двумя его шарнирными соединениями, когда он перемещается. Поршень 34 непосредственно шарнирно соединен с коленчатым рычагом 32 и с возможностью скольжения с каналом 44. Вращение коленчатого рычага 32 обеспечивает как поступательное движение, так и перемещение типа качения, когда завершается ход поршня 32.-2 016778 Перемещение поршня 34, когда он заканчивает цикл, имеет части, независимые от точки 46 поворота, которые совершают перемещение в виде восьмерки. Например, угол поршня 34 будет совершать перемещение в виде восьмерки, как может быть понятно при рассмотрении фиг. 4-7 и понимании взаимодействия поворотного рычага 32 и поршня 34. Точка пересечения траекторий угла при перемещении в виде восьмерки располагается так, что она совпадет примерно или даже, по существу, с расположением ножа. Это преимущественно обеспечивает оптимальное разрезание материала сельскохозяйственной культуры. Настоящее изобретение имеет явные преимущества по сравнению с уровнем техники в том, что линия нагрузки на поверхность поршня перемещается по поверхности. Другое преимущество заключается в том, что для настоящего изобретения нужно меньше подшипников. Настоящее изобретение также позволяет уменьшить общую длины системы, поскольку отсутствует необходимость в продольной устойчивости большого поршня 24. После описания предпочтительного варианта осуществления становится понятно, что могут быть выполнены различные изменения, не выходящие за рамки объема изобретения, определенного в приложенной формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сельскохозяйственный пресс-подборщик, содержащий конструктивный элемент, имеющий канал для приема сельскохозяйственной культуры, определяющий продольную ось в нем; вращающийся элемент; поршень, установленный в канале и имеющий точки поворота, которые расположены в центре передней поверхности поршня; соединительный элемент, один конец которого шарнирно прикреплен к вращающемуся элементу, а противоположный конец жестко связан с поршнем, при этом передняя поверхность поршня имеет линию нагрузки, по существу, перпендикулярную продольной оси, причем линия нагрузки перемещается по передней поверхности при приведении в действие поршня соединительным элементом, по существу, в первом направлении и в противоположном втором направлении, которые соответствуют продольной оси. 2. Пресс-подборщик по п.1, в котором передняя поверхность имеет криволинейную форму. 3. Пресс-подборщик по п.2, в котором криволинейная форма является выпуклой. 4. Пресс-подборщик по п.3, в котором линия нагрузки, по существу, прямая. 5. Пресс-подборщик по п.1, в котором поршень также совершает качательное движение при его перемещении вдоль указанных направлений. 6. Пресс-подборщик по п.5, в котором поршень имеет ось поворота, вокруг которой поршень совершает качательное движение при его перемещении в указанных направлениях. 7. Пресс-подборщик по п.6, в котором линия нагрузки, по существу, параллельна оси вращения. 8. Пресс-подборщик по п.7, в котором поршень выполнен так, что линия нагрузки находится выше оси поворота во время, по существу, всего перемещения поршня в первом направлении и ниже оси поворота во время, по существу, всего перемещения поршня во втором направлении. 9. Пресс-подборщик по п.8, в котором линия нагрузки является частью касательной плоскости указанной передней поверхности поршня, которая становится перпендикулярной продольной оси канала при достижении поршнем конечной точки перемещения вдоль продольной оси. 10. Пресс-подборщик по п.1, дополнительно содержащий нож, расположенный вдоль стороны канала для приема сельскохозяйственной культуры, при этом поршень имеет по меньшей мере часть, совершающую перемещение в виде восьмерки, причем точка пересечения перемещения в виде восьмерки расположена вблизи ножа. 11. Сельскохозяйственный пресс-подборщик, содержащий вращающийся элемент; поршень, имеющий точку поворота, которая расположена в центре передней поверхности поршня; конструктивный элемент, имеющий канал для приема сельскохозяйственной культуры, при этом поршень выполнен с возможностью перемещения внутри по меньшей мере части канала для приема сельскохозяйственной культуры; направляющий канал, в котором перемещается точка поворота, при этом направляющий канал определяет продольную ось; соединительный элемент, один конец которого шарнирно прикреплен к вращающемуся элементу, а противоположный конец жестко связан с поршнем, при этом передняя поверхность поршня имеет линию нагрузки, по существу, перпендикулярную продольной оси, причем линия нагрузки перемещается по передней поверхности при приведении в действие поршня соединительным элементом, по существу, в первом направлении и в противоположном втором направлении, которые соответствуют продольной оси. 12. Пресс-подборщик по п.11, в котором передняя поверхность имеет криволинейную форму. 13. Пресс-подборщик по п.12, в котором криволинейная форма является выпуклой.-3 016778 14. Пресс-подборщик по п.13, в котором линия нагрузки является, по существу, прямой. 15. Пресс-подборщик по п.11, в котором поршень также совершает качательное движение при его перемещении вдоль указанных направлений. 16. Пресс-подборщик по п.15, в котором точка поворота образует ось поворота, вокруг которой совершает качательное движение поршень при его перемещении в указанных направлениях. 17. Пресс-подборщик по п.16, в котором линия нагрузки, по существу, параллельна оси вращения. 18. Пресс-подборщик по п.17, в котором поршень выполнен так, что линия нагрузки находится выше оси поворота во время, по существу, всего перемещения поршня в первом направлении и ниже оси поворота во время, по существу, всего перемещения поршня во втором направлении. 19. Пресс-подборщик по п.18, в котором линия нагрузки пересекает продольную ось при достижении поршнем конечной точки перемещения вдоль продольной оси. 20. Пресс-подборщик по п.11, дополнительно содержащий нож, расположенный вдоль стороны канала для приема сельскохозяйственной культуры, причем поршень имеет по меньшей мере часть, совершающую перемещение в виде восьмерки, причем точка пересечения перемещения в виде восьмерки расположена вблизи ножа.
