Подкалиберная пуля для ружейного ствола, в частности, для ружей с частично или полностью нарезным стволом

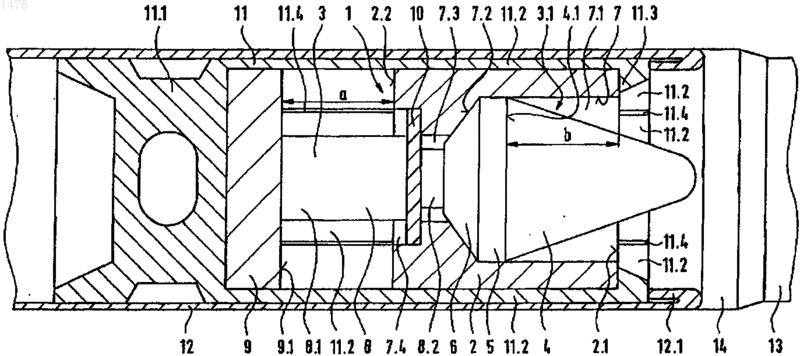

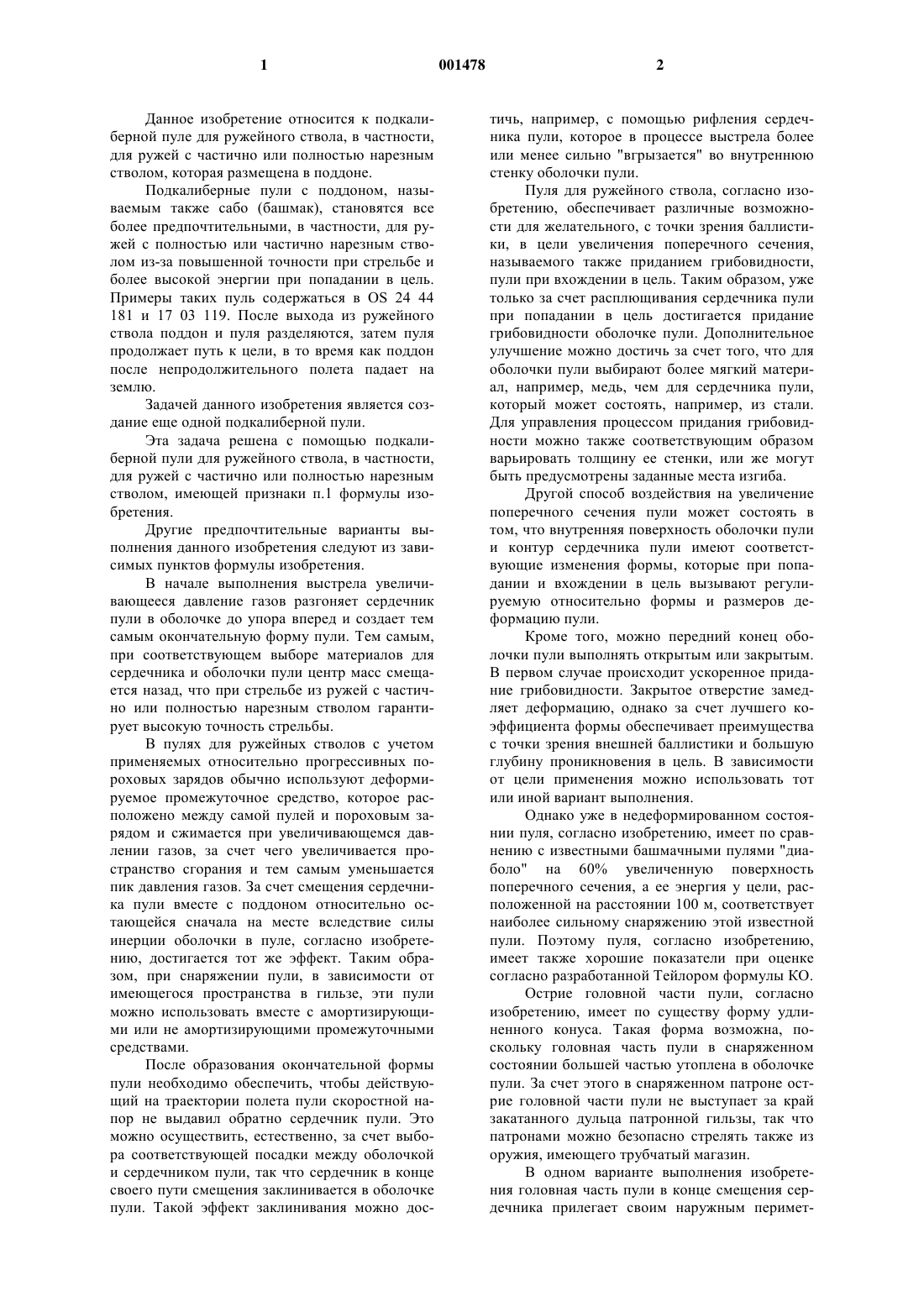

1 Данное изобретение относится к подкалиберной пуле для ружейного ствола, в частности,для ружей с частично или полностью нарезным стволом, которая размещена в поддоне. Подкалиберные пули с поддоном, называемым также сабо (башмак), становятся все более предпочтительными, в частности, для ружей с полностью или частично нарезным стволом из-за повышенной точности при стрельбе и более высокой энергии при попадании в цель. Примеры таких пуль содержаться в OS 24 44 181 и 17 03 119. После выхода из ружейного ствола поддон и пуля разделяются, затем пуля продолжает путь к цели, в то время как поддон после непродолжительного полета падает на землю. Задачей данного изобретения является создание еще одной подкалиберной пули. Эта задача решена с помощью подкалиберной пули для ружейного ствола, в частности,для ружей с частично или полностью нарезным стволом, имеющей признаки п.1 формулы изобретения. Другие предпочтительные варианты выполнения данного изобретения следуют из зависимых пунктов формулы изобретения. В начале выполнения выстрела увеличивающееся давление газов разгоняет сердечник пули в оболочке до упора вперед и создает тем самым окончательную форму пули. Тем самым,при соответствующем выборе материалов для сердечника и оболочки пули центр масс смещается назад, что при стрельбе из ружей с частично или полностью нарезным стволом гарантирует высокую точность стрельбы. В пулях для ружейных стволов с учетом применяемых относительно прогрессивных пороховых зарядов обычно используют деформируемое промежуточное средство, которое расположено между самой пулей и пороховым зарядом и сжимается при увеличивающемся давлении газов, за счет чего увеличивается пространство сгорания и тем самым уменьшается пик давления газов. За счет смещения сердечника пули вместе с поддоном относительно остающейся сначала на месте вследствие силы инерции оболочки в пуле, согласно изобретению, достигается тот же эффект. Таким образом, при снаряжении пули, в зависимости от имеющегося пространства в гильзе, эти пули можно использовать вместе с амортизирующими или не амортизирующими промежуточными средствами. После образования окончательной формы пули необходимо обеспечить, чтобы действующий на траектории полета пули скоростной напор не выдавил обратно сердечник пули. Это можно осуществить, естественно, за счет выбора соответствующей посадки между оболочкой и сердечником пули, так что сердечник в конце своего пути смещения заклинивается в оболочке пули. Такой эффект заклинивания можно дос 001478 2 тичь, например, с помощью рифления сердечника пули, которое в процессе выстрела более или менее сильно "вгрызается" во внутреннюю стенку оболочки пули. Пуля для ружейного ствола, согласно изобретению, обеспечивает различные возможности для желательного, с точки зрения баллистики, в цели увеличения поперечного сечения,называемого также приданием грибовидности,пули при вхождении в цель. Таким образом, уже только за счет расплющивания сердечника пули при попадании в цель достигается придание грибовидности оболочке пули. Дополнительное улучшение можно достичь за счет того, что для оболочки пули выбирают более мягкий материал, например, медь, чем для сердечника пули,который может состоять, например, из стали. Для управления процессом придания грибовидности можно также соответствующим образом варьировать толщину ее стенки, или же могут быть предусмотрены заданные места изгиба. Другой способ воздействия на увеличение поперечного сечения пули может состоять в том, что внутренняя поверхность оболочки пули и контур сердечника пули имеют соответствующие изменения формы, которые при попадании и вхождении в цель вызывают регулируемую относительно формы и размеров деформацию пули. Кроме того, можно передний конец оболочки пули выполнять открытым или закрытым. В первом случае происходит ускоренное придание грибовидности. Закрытое отверстие замедляет деформацию, однако за счет лучшего коэффициента формы обеспечивает преимущества с точки зрения внешней баллистики и большую глубину проникновения в цель. В зависимости от цели применения можно использовать тот или иной вариант выполнения. Однако уже в недеформированном состоянии пуля, согласно изобретению, имеет по сравнению с известными башмачными пулями "диаболо" на 60% увеличенную поверхность поперечного сечения, а ее энергия у цели, расположенной на расстоянии 100 м, соответствует наиболее сильному снаряжению этой известной пули. Поэтому пуля, согласно изобретению,имеет также хорошие показатели при оценке согласно разработанной Тейлором формулы КО. Острие головной части пули, согласно изобретению, имеет по существу форму удлиненного конуса. Такая форма возможна, поскольку головная часть пули в снаряженном состоянии большей частью утоплена в оболочке пули. За счет этого в снаряженном патроне острие головной части пули не выступает за край закатанного дульца патронной гильзы, так что патронами можно безопасно стрелять также из оружия, имеющего трубчатый магазин. В одном варианте выполнения изобретения головная часть пули в конце смещения сердечника прилегает своим наружным перимет 3 ром к внутреннему периметру оболочки, что означает, что передняя торцевая поверхность пули закрыта, причем конусное острие головной части пули выступает за эту торцевую поверхность. Благодаря такому выполнению пуля имеет благоприятную баллистическую форму. Ее баллистический коэффициент в этом случае примерно на 100% выше, чем у обычных ружейных пуль с плоской головкой или в лучшем случае со слабо обозначенным, небольшим острием. Это приводит к тому, что по сравнению с пулями того же калибра и с примерно той же энергией на выходе из ствола, на дальности стрельбы около 100 м обеспечивается значительно большая энергия при попадании, более плоская траектория полета и меньшая чувствительность к боковому ветру. Преимуществом является также образованная передней торцевой поверхностью оболочки пули острая кромка,которая создает в цели соответствующее калибру отверстие. Подкалиберная ружейная пуля, согласно изобретению, имеет по сравнению с известными, так называемыми "башмачными" пулями преимущество большего калибра (диаметр 16 мм в 12 калибре) при примерно равном баллистическом коэффициенте. Она выполнена как пуля, не содержащая вредных веществ. Если в соответствии со специальными требованиями желательна пуля из свинца, то это тоже можно осуществить без больших проблем. Принципиально возможен переход на специально требуемые материалы и/или применение особых способов обработки, например, закалку сердечника пули с изменением его формы, а также использование пули для специальных целей, например,для силовых ведомств. Пуля для ружейного ствола разработана, в частности, для применения в полностью или частично нарезных стволах. Стрельба из гладкоствольных ружей не рекомендуется. При стрельбе из нарезных стволов при дальности стрельбы около 100 м обеспечивается высокая точность стрельбы, значительная энергия при попадании и большая способность деформации. Все это является требованиями, которые в последнее время все чаще ставятся, поскольку во многих странах применение ружейных патронов на охоте запрещено из-за большой зоны опасности. Ниже приводится подробное описание примера выполнения изобретения со ссылками на чертежи, на которых изображено: фиг. 1 - подкалиберная ружейная пуля,снаряженная в патронной гильзе, на виде в разрезе с неразрезанным сердечником пули; фиг. 2 - ружейная пуля, согласно фиг. 1,после произведенного выстрела; фиг. 3 - другой вариант выполнения подкалиберной ружейной пули на виде, согласно фиг. 1; 4 фиг. 4 - ружейная пуля, согласно фиг. 3,после произведенного выстрела; фиг. 5 - другой вариант выполнения подкалиберной ружейной пули на виде, согласно фиг. 2, соответственно 4. Показанная на фиг. 1 и 2 пуля 1 для ружейного ствола состоит из цилиндрической оболочки 2 из меди и расположенного в ней с возможностью перемещения сердечника 3. Этот сердечник 3 состоит из хвостовика 8 и головки 3.1, причем головка 3.1 имеет удлиненное конусное острие 4, цилиндрический участок 5 и задний участок 6 в виде усеченного конуса. Для размещения и направления сердечника 3 оболочка 2 имеет сквозное ступенчатое продольное отверстие 7. В его переднем цилиндрическом участке 7.1 головка 3.1 направляется своим цилиндрическим участком 5, который с соответствующим зазором прилегает к стенкам участка 7.1 отверстия. В задней части продольного отверстия 7 предусмотрен конический переход 7.2, в котором с геометрическим замыканием расположен участок 6 в виде усеченного конуса головки 3.1 пули. После конического перехода 7.2 продольное отверстие 7 переходит в цилиндрический участок 7.3 с меньшим диаметром, к которому примыкает цилиндрический участок 7.4 с увеличенным по сравнению с ним диаметром. Головка 3.1 пули состоит из легкого металла или пластмассы. Сердечник 3 дополнительно к направлению на участке 7.1 оболочки 2 пули с помощью своего хвостовика 8 направляется и удерживается выполненной с ним как единое целое нижней пластиной 9. Хвостовик 8 и нижняя пластина 9 состоят из стали или другого материала соответствующей прочности. Он имеет задний участок 8.1 с большим диаметром и передний участок 8.2 с меньшим диаметром. На конечном участке 7.4 продольного отверстия 7 вставлена прижимная шайба 10 из пластмассы с центральным отверстием, через которое пропускают участок 8.2 хвостовика 8 пули при установке ружейной пули 1, чтобы нужным образом соединить с головкой 3.1 пули. В этом состоянии (фиг. 1) ступенька между участками 8.1 и 8.2 прилегает к прижимной шайбе 10. В описанном выше собранном состоянии ружейную пулю 1 вставляют в поддон 11 и вместе с ним вставляют в патронную гильзу 12. Поддон 11 имеет дно 11.1, на котором с распределением по периметру выступают четыре пальца 11.2, которые отделены друг от друга узкими продольными зазорами 11.4. Пальцы 11.2 охватывают периметр оболочки 2 пули, а также нижней пластины 9, которая опирается на дно 11.1 поддона 11. Кроме того, своими когтевидными передними концами 11.3 они охватывают переднюю торцевую сторону 2.1 оболочки 2 пули и фиксируют ее в осевом направлении. Поддон 11 в свою очередь фиксируется в осевом направлении с помощью отбортовки 12.1 на 5 дульце патронной гильзы 12. На фиг. 1 показана ружейная пуля 1, снаряженная выше описанным образом. Как показано на фиг. 1, головка 3.1 пули в снаряженном состоянии по большей части утоплена в оболочке 2 пули и не выступает из патронной гильзы 12. На фиг. 1 не показан расположенный со стороны бойка конец патрона с пороховым зарядом и капсюлем. При выстреле показанным на фиг. 1 патроном, возникающее в начале выстрела давление газов ускоряет поддон 11. За счет этого разрывается отбортовка 12.1 патронной гильзы 12, и поддон 11 выходит из патронной опоры 14 в ружейный ствол 13. Одновременно перемещается вперед состоящий из головки 3.1 и хвостовика 8 сердечник 3 пули, в то время как оболочка 2 пули вследствие своей инерционности сначала остается в положении покоя. При этом хвостовик 8 пули своей относительно острой ступенькой прорезает прижимную шайбу 10 и в результате зажимается ею, когда нижняя пластина 9 упрется в заднюю торцевую поверхность 2.2 оболочки 2 пули. За счет этого образуется окончательная форма ружейной пули 1. Эта форма показана на фиг. 2, на которой показана ружейная пуля 1 с уже сброшенным поддоном 11. Расстояние a между передней торцевой поверхностью 9.1 нижней пластины 9 и задней торцевой поверхностью 2.2 оболочки 2 пули в снаряженном состоянии равно расстоянию b между передней торцевой поверхностью 2.1 оболочки 2 и основанием 4.1 конусного острия 4 (см. фиг. 1). За счет этого обеспечивается полный выход головки 3.1 после выстрела ее конусного острия 4 из оболочки 2. Одновременно,находящаяся на уровне основания 4.1 конусного острия 4 передняя торцевая поверхность 2.1 образует боевую кромку с размером калибра при хорошей баллистической форме ружейной пули 1. На фиг. 3 и 4 показан другой пример выполнения ружейной пули 1. На этих фигурах одинаковые или одинаково действующие детали обозначены теми же позициями, что и в предыдущем примере выполнения изобретения. Показанная ружейная пуля 1 состоит также из оболочки 2 пули из меди, в которой расположен с возможностью смещения в осевом направлении сердечник 3. Патронная гильза 12 снаряжена поддоном 11. Поскольку расположение ружейной пули 1 в поддоне 11 полностью идентично расположению, согласно фиг. 1, то для избежания повторений делается ссылка на вышеприведенное описание. Сердечник 3 выполнен как единое целое из головки 3.1 и хвостовика 8, причем головка 3.1 пули состоит из расположенных друг за другом,начиная спереди, удлиненного острия 4 в виде усеченного конуса, цилиндрического участка 5 и заднего участка 6 в виде усеченного конуса. К участку 6, выполненному в виде усеченного 6 конуса, примыкает хвостовик 8 пули. Он состоит из примыкающей к участку 6 головки 3.1 пули, выполненной в виде усеченного конуса переходной части 8.3, которая переходит в цилиндрический участок 8.4. На конце этого цилиндрического участка 8.4 выполнена как единое целое с ним нижняя пластина 9. Цилиндрический участок 8.4 снабжен накаткой 15. Оболочка 2 пули имеет сквозное отверстие 7, которое в задней части состоит из цилиндрического участка 7.3, а в носовой части - из расширяющегося вперед конического участка 7.4. На этом участке 7.4 толщина стенки оболочки 2 пули непрерывно уменьшается. Она имеет наиболее тонкое место, которое представляет собой заданное место сгибания, на переходе к отогнутому внутрь под прямым углом буртику 16, который оставляет открытым отверстие 17 с диаметром, равным диаметру цилиндрического участка 7.3, сквозного отверстия 7. В снаряженном состоянии (фиг. 3) сердечник 3 пули опирается цилиндрическим участком 5 головки 3.1 пули и верхним концом цилиндрического участка 8.4 хвостовика 8 пули на внутреннюю стенку цилиндрического участка 7.3 сквозного отверстия 7 и тем самым фиксируется в радиальном направлении в оболочке 2 пули. Его фиксация в осевом направлении в оболочке 2 пули осуществляется в снаряженном состоянии за счет того, что короткий участок накатки 15 хвостовика 8 пули вдавлен в сквозное отверстие 7 оболочки 2 пули, как это показано на фиг. 3. За счет этого оболочка 2 и сердечник 3 фиксированы относительно друг друга, что создает воспроизводимые условия при снаряжении ружейной пули 1. При выстреле происходят процессы, описанные применительно к предыдущему примеру выполнения. Единственное отличие состоит в том, что в данном случае не предусмотрена прижимная шайба 10, а накатка 15 хвостовика 8 пули полностью вдвигается во внутреннюю стенку цилиндрического участка 7.3 сквозного отверстия 7 оболочки 2 пули, за счет чего образуется очень прочное соединение между сердечником 3 и оболочкой 2 пули. В конце произведенного выстрела ружейная пуля имеет показанную на фиг. 4 окончательную форму, причем поддон 11 уже сброшен. Как показано на фиг. 4, оболочка 2 пули закрыта, поскольку цилиндрический участок 5 головки 3.1 пули полностью заполняет отверстие 17 буртика 16. Такое выполнение и удлиненное острие 4 в виде усеченного конуса головки 3.1 придают ружейной пуле 1 хорошие баллистические свойства на наружной траектории. Однако и с точки зрения баллистики, для поражения цели свойства этой ружейной пули 1 являются исключительно хорошими. Она имеет очень большое глубинное действие при очень хорошем придании грибовидности (увеличении 7 поперечного сечения). При соударении с целью бортик 16 сгибается в заданном месте сгибания внутрь, за счет чего ружейная пуля 1 раскрывается на своей носовой торцевой поверхности 2.1. Поэтому при прохождении через цель среда цели может проникать в свободное пространство, образованное между стенкой конического участка 7.4 сквозного отверстия 7, имеющим форму усеченного конуса участком 6 головки 3.1 пули, а также коническим переходным участком 8.3 хвостовика 8 пули. За счет этого, благодаря наклоненной наружу стенке конического участка 7.4, отворачивается наружу верхняя краевая зона оболочки 2 пули, т.е. желаемым образом увеличивается поперечное сечение пули. Кроме того, вследствие образования описанной грибовидности оболочки 2 пули удлиненное острие 4 пули выдвигается вперед относительно оболочки 2 пули в зависимости от степени ее деформации. Это приводит, при сохранении вращения ружейной пули, к образованию в среде цели проходящей прямолинейно пробоины, так что эта ружейная пуля 1 меньше чем другие пули склонна к принятию поперечного положения в цели или к колебаниям. На фиг. 5 показан другой пример выполнения ружейной пули 1, согласно изобретению,аналогичный фиг. 2 и 4. Описание снаряжения в патронную гильзу здесь не приводится, поскольку оно полностью идентично фиг. 4. В показанной на фиг. 5 ружейной пуле 1 единственное отличие от пули, согласно предыдущему примеру выполнения, состоит в том,что на носовой торцевой поверхности 2.1 отсутствует буртик 16. Таким образом, оболочка 2 пули со своей носовой стороны является с самого начала открытой. Вследствие такого выполнения образование грибовидности оболочки 2 пули в цели происходит без замедления и поэтому она больше, чем в предыдущем примере выполнения. Это преимущество, с точки зрения баллистики, в цели достигается за счет меньшего глубинного действия и недостатков баллистики наружной траектории (сопротивление воздуха, траектория полета). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Подкалиберная пуля для ружейного ствола, в частности для ружей с частично или полностью нарезным стволом, которая расположена в поддоне (11) и имеет оболочку (2) с осевым сквозным отверстием (7.1, 7.2, 7.3, 7.4),в котором направляется в осевом направлении сердечник (3), который состоит из головки (3.1) пули с имеющим аэродинамическую форму острием и примыкающим к нему сзади хвостовиком (8) с примыкающей нижней пластиной(9), причем перед выстрелом головка пули (3.1) по существу погружена в оболочку (2), а хвостовик (8) выступает на заднем конце из оболочки (2), в то время как непосредственно после 8 выстрела оболочка (2) и сердечник (3) так сдвигаются относительно друг друга, что острие (4) головки (3.1) пули выходит из оболочки (2),причем это смещение ограничивается упирающейся в задний конец оболочки (2) нижней пластиной (9) хвостовика (8) и достигнутая благоприятная с точки зрения баллистики наружной траектории форма пули арретируется, по меньшей мере, во время полетной фазы. 2. Подкалиберная пуля по п.1, отличающаяся тем, что хвостовик (8) пули в конце смещения сердечника (3) прижат по своему периметру в оболочке (2) пули, и тем самым окончательно созданная форма пули стабилизирована,по меньшей мере, до соударения с целью. 3. Подкалиберная пуля по п.1 или 2, отличающаяся тем, что сердечник (3) пули, по меньшей мере, частично состоит из более твердого материала, чем оболочка (2) пули. 4. Подкалиберная пуля по п.3, отличающаяся тем, что сердечник (3) пули, по меньшей мере, частично состоит из стали, а оболочка (2) пули - из меди. 5. Подкалиберная пуля по п.3 или 4, отличающаяся тем, что хвостовик (8) пули состоит из стали, а головка (3.1) пули - из легкого металла или пластмассы. 6. Подкалиберная пуля по любому из пп.25, отличающаяся тем, что головка (3.1) пули имеет острие (4) в форме удлиненного конуса и в снаряженном положении большей частью утоплена в оболочке (2) пули. 7. Подкалиберная пуля по п.6, отличающаяся тем, что расстояние (а) между обращенными друг к другу торцевыми поверхностями(9.1, 2.2) нижней пластины (9) и оболочки (2) пули равно глубине (b) погружения острия (4) головки (3.1) пули в оболочку (2) пули. 8. Подкалиберная пуля по любому из пп.27, отличающаяся тем, что головка (3.1) пули в конце смещения сердечника (3) пули своим наружным периметром закрывает носовую торцевую поверхность (2.1) оболочки (2) пули. 9. Подкалиберная пуля по любому из пп.27, отличающаяся тем, что, по меньшей мере, в конце смещения сердечника (3) между внутренней стенкой оболочки (2) и наружной стенкой головки (3.1) пули имеется открытый носовой кольцевой зазор (17). 10. Подкалиберная пуля по любому из пп.1-9, отличающаяся тем, что для регулируемой деформации оболочки (2) пули изменяется ее материал и/или толщина стенки и/или предусмотрены заданные места сгибания. 11. Подкалиберная пуля по любому из пп.1-10, отличающаяся тем, что для регулируемой деформации оболочки (2) пули предусмотрены затылованные углубления сердечника (3) пули. 12. Подкалиберная пуля для ружейного ствола по любому из пп.2-11, отличающаяся тем, что для регулируемой деформации головки(3.1) пули варьируется ее материал и/или выполнение (массивное или полое).
