Автоматический способ обратного вызова в коммуникационной системе

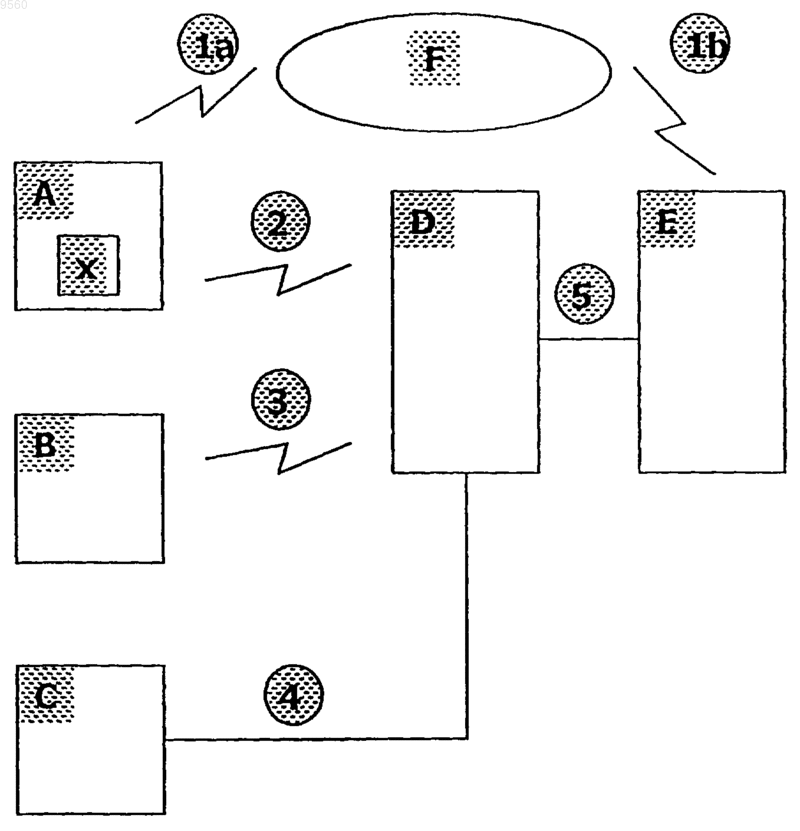

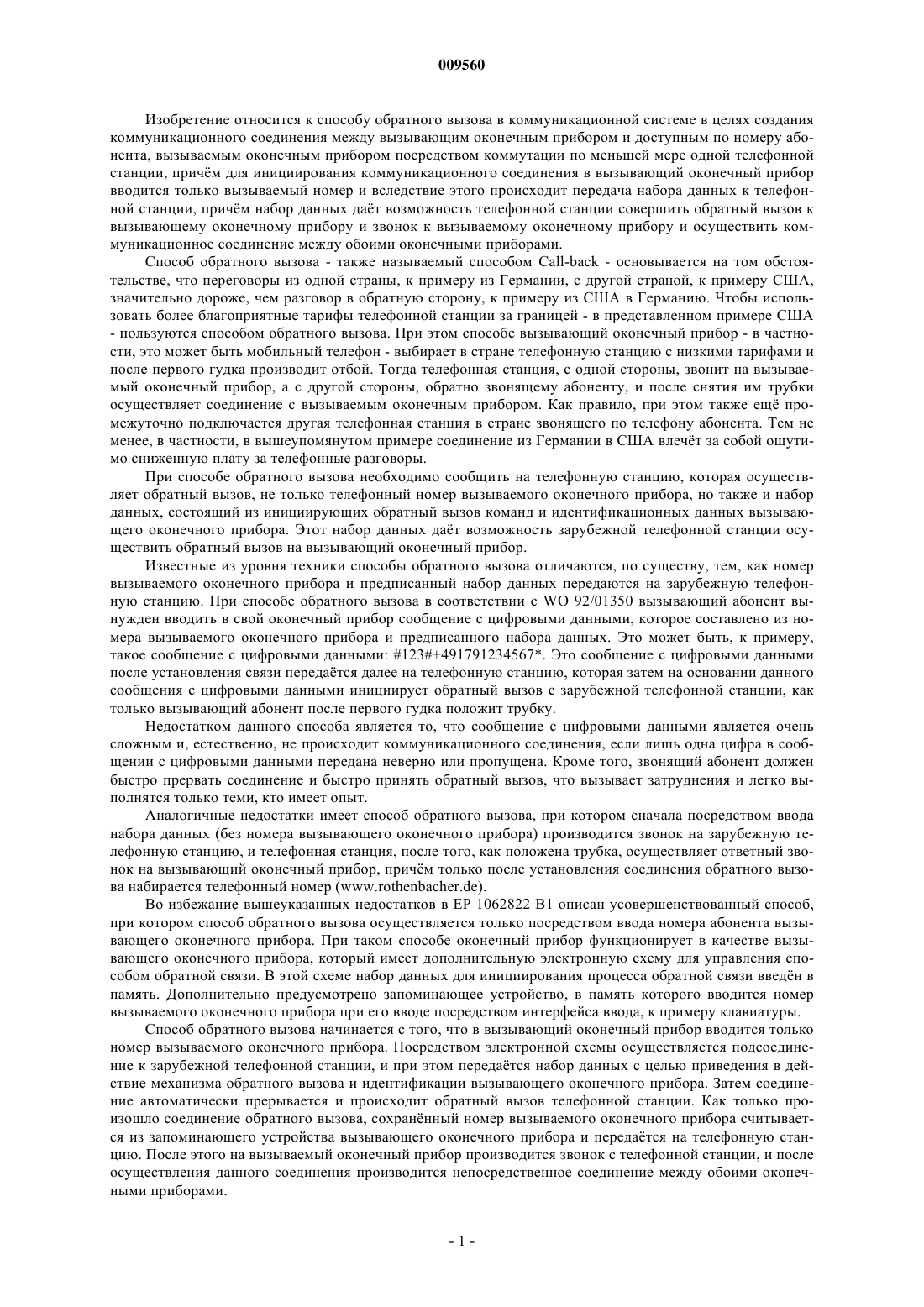

009560 Изобретение относится к способу обратного вызова в коммуникационной системе в целях создания коммуникационного соединения между вызывающим оконечным прибором и доступным по номеру абонента, вызываемым оконечным прибором посредством коммутации по меньшей мере одной телефонной станции, причм для инициирования коммуникационного соединения в вызывающий оконечный прибор вводится только вызываемый номер и вследствие этого происходит передача набора данных к телефонной станции, причм набор данных дат возможность телефонной станции совершить обратный вызов к вызывающему оконечному прибору и звонок к вызываемому оконечному прибору и осуществить коммуникационное соединение между обоими оконечными приборами. Способ обратного вызова - также называемый способом Call-back - основывается на том обстоятельстве, что переговоры из одной страны, к примеру из Германии, с другой страной, к примеру США,значительно дороже, чем разговор в обратную сторону, к примеру из США в Германию. Чтобы использовать более благоприятные тарифы телефонной станции за границей - в представленном примере США- пользуются способом обратного вызова. При этом способе вызывающий оконечный прибор - в частности, это может быть мобильный телефон - выбирает в стране телефонную станцию с низкими тарифами и после первого гудка производит отбой. Тогда телефонная станция, с одной стороны, звонит на вызываемый оконечный прибор, а с другой стороны, обратно звонящему абоненту, и после снятия им трубки осуществляет соединение с вызываемым оконечным прибором. Как правило, при этом также ещ промежуточно подключается другая телефонная станция в стране звонящего по телефону абонента. Тем не менее, в частности, в вышеупомянутом примере соединение из Германии в США влечт за собой ощутимо сниженную плату за телефонные разговоры. При способе обратного вызова необходимо сообщить на телефонную станцию, которая осуществляет обратный вызов, не только телефонный номер вызываемого оконечного прибора, но также и набор данных, состоящий из инициирующих обратный вызов команд и идентификационных данных вызывающего оконечного прибора. Этот набор данных дат возможность зарубежной телефонной станции осуществить обратный вызов на вызывающий оконечный прибор. Известные из уровня техники способы обратного вызова отличаются, по существу, тем, как номер вызываемого оконечного прибора и предписанный набор данных передаются на зарубежную телефонную станцию. При способе обратного вызова в соответствии с WO 92/01350 вызывающий абонент вынужден вводить в свой оконечный прибор сообщение с цифровыми данными, которое составлено из номера вызываемого оконечного прибора и предписанного набора данных. Это может быть, к примеру,такое сообщение с цифровыми данными: 123+491791234567. Это сообщение с цифровыми данными после установления связи передатся далее на телефонную станцию, которая затем на основании данного сообщения с цифровыми данными инициирует обратный вызов с зарубежной телефонной станции, как только вызывающий абонент после первого гудка положит трубку. Недостатком данного способа является то, что сообщение с цифровыми данными является очень сложным и, естественно, не происходит коммуникационного соединения, если лишь одна цифра в сообщении с цифровыми данными передана неверно или пропущена. Кроме того, звонящий абонент должен быстро прервать соединение и быстро принять обратный вызов, что вызывает затруднения и легко выполнятся только теми, кто имеет опыт. Аналогичные недостатки имеет способ обратного вызова, при котором сначала посредством ввода набора данных (без номера вызывающего оконечного прибора) производится звонок на зарубежную телефонную станцию, и телефонная станция, после того, как положена трубка, осуществляет ответный звонок на вызывающий оконечный прибор, причм только после установления соединения обратного вызова набирается телефонный номер (www.rothenbacher.de). Во избежание вышеуказанных недостатков в ЕР 1062822 В 1 описан усовершенствованный способ,при котором способ обратного вызова осуществляется только посредством ввода номера абонента вызывающего оконечного прибора. При таком способе оконечный прибор функционирует в качестве вызывающего оконечного прибора, который имеет дополнительную электронную схему для управления способом обратной связи. В этой схеме набор данных для инициирования процесса обратной связи введн в память. Дополнительно предусмотрено запоминающее устройство, в память которого вводится номер вызываемого оконечного прибора при его вводе посредством интерфейса ввода, к примеру клавиатуры. Способ обратного вызова начинается с того, что в вызывающий оконечный прибор вводится только номер вызываемого оконечного прибора. Посредством электронной схемы осуществляется подсоединение к зарубежной телефонной станции, и при этом передатся набор данных с целью приведения в действие механизма обратного вызова и идентификации вызывающего оконечного прибора. Затем соединение автоматически прерывается и происходит обратный вызов телефонной станции. Как только произошло соединение обратного вызова, сохраннный номер вызываемого оконечного прибора считывается из запоминающего устройства вызывающего оконечного прибора и передатся на телефонную станцию. После этого на вызываемый оконечный прибор производится звонок с телефонной станции, и после осуществления данного соединения производится непосредственное соединение между обоими оконечными приборами.-1 009560 Недостатком данного способа является то, что процесс протекает относительно медленно, что обусловлено тем, что при обратном вызове сначала номер вызываемого оконечного прибора должен быть выбран и лишь затем может быть передан звонок на вызываемый оконечный прибор. Не считая возникающих при этом затрат, вследствие продолжительности данного процесса, вызывающий абонент будет склоняться к тому, что соединение не функционирует, и он прерывает процесс соединения. Поэтому, в основе изобретения лежит задача создания такого способа обратного вызова указанного вначале вида, с помощью которого коммуникационное соединение между обоими оконечными приборами происходит значительно быстрее. Другая задача состоит в создании оконечного прибора, который подходит для осуществления данного способа обратного вызова. Указанная задача в соответствии с изобретением решается благодаря тому, что номер вызываемого оконечного прибора после его ввода в вызывающий оконечный прибор автоматически дополняется набором данных, который должен инициировать обратный вызов, и таким образом полученное сообщение с цифровыми данными передатся на телефонную станцию. Таким образом, основной идеей изобретения является идея создания вызывающего оконечного прибора - к примеру, посредством дополнительной электронной схемы или интерфейса - таким образом, чтобы при вводе только номера вызываемого оконечного прибора автоматически составлялось сообщение с цифровыми данными, которое дат возможность телефонной станции не только осуществить обратный вызов, но и сразу же произвести звонок на вызывающий оконечный прибор, и соединить оба оконечных прибора друг с другом. Способ осуществляется значительно быстрее, чем способ, согласно ЕР 1062822 В 1, следствием чего является экономия средств и отсутствие раздражения у клиента. В варианте выполнения изобретения предусмотрено, что соединение от вызывающего оконечного прибора к телефонной станции после передачи сообщения с цифровыми данными автоматически прерывается посредством вызывающего оконечного прибора, т.е. без обслуживания его в режиме положить трубку. Это освобождает пользователя вызывающего оконечного прибора. Дальнейшее освобождение может быть осуществлено благодаря тому, что соединение обратного вызова на базе обратного вызова телефонной станции осуществляется автоматически посредством вызывающего оконечного прибора, т.е. обслуживание оконечного прибора в режиме снять трубку излишне. Посредством комбинации обоих мероприятий вызывающий абонент должен только ввести номер вызываемого оконечного прибора, и он освобождается от всех дальнейших манипуляций с оконечным прибором, т.е. коммуникационное соединение с вызываемым оконечным прибором осуществляется без его дальнейшего участия, автоматически, посредством коммуникации между вызывающим оконечным прибором и телефонной станцией. Вызывающий абонент практически не замечает отдельных процессов, тем более, что они протекают очень быстро, и у него создатся впечатление, будто он дозвонился до вызываемого абонента посредством обычного, а не обратного вызова. Способ в соответствии с изобретением имеет, кроме того, то преимущество, что он может быть инициирован и тем, кто не знаком со способом обратного вызова. В противовес способу в соответствии с ЕР 1062822 В 1 абонент, кроме того, не сбивается с толку долгим временем переключения. Передача комбинированного сообщения с цифровыми данными в соответствии с изобретением не должна происходить по тому же пути, по которому производится обратная связь. Также имеется возможность передавать на телефонную станцию сообщение с цифровыми данными посредством других путей передачи, так, к примеру, посредством таких информационных сетей, как USSD, SMS, GPRS,WAP, E-mail или аналогичных им. Вторая часть задачи решается в соответствии с изобретением посредством оконечного прибора, который подходит для осуществления описанного ранее способа и в котором, соответственно, электрическая схема имеет модуль схемы соединений, который после ввода номера из данного номера и хранящегося в памяти набора данных составляет сообщение с цифровыми данными и по команде, посредством интерфейса ввода или автоматически, передат сообщение с цифровыми данными на телефонную станцию. На основании уже изложенного выше, модуль схемы соединений тогда должен был быть выполнен таким образом, что он автоматически прерывает соединение с телефонной станцией после передачи сообщения с цифровыми данными, и переключает оконечный прибор для прима обратного вызова от телефонной станции, и что модуль схемы соединений тогда также автоматически принимает обратный вызов телефонной станции. Таким образом, процесс обратного вызова протекает полностью автоматически,и для своего инициирования нуждается ещ только во вводе номера вызываемого оконечного прибора. В предпочтительном варианте модуль схемы соединений и/или запоминающее устройство для набора данных должны были быть расположены на сменном носителе, тем самым, также уже имеющиеся оконечные приборы могут быть оборудованы таким образом, что они потом пригодны для осуществления способа обратного вызова в соответствии с изобретением. Если оконечным прибором является мобильный телефон, то для этого, в частности, подходит SIM-карта в качестве стандартного носителя данных или программ. На чертеже изобретение схематично наглядно представлено на основании примера выполнения. Он демонстрирует коммуникационную систему с первым мобильным оконечным прибором А, вторым мобильным оконечным прибором В, стационарным оконечным прибором С, а также с первой телефонной-2 009560 станцией D и второй телефонной станцией Е, а также с информационной сетью F. В первом альтернативном варианте посредством радиосвязи 2 может быть произведено соединение между первым оконечным прибором А и первой телефонной станцией D. Соответственно, посредством радиосвязи 3 производится соединение между вторым оконечным прибором В и первой телефонной станцией D. Между первой телефонной станцией D и стационарным оконечным прибором С существует соединение стационарной связи 4. Обе телефонные станции D, Е соединены посредством соединения стационарной связи 5. В качестве альтернативы радиосвязи 2 соединение в сети передачи данных между первым оконечным прибором А и второй телефонной станцией Е может производиться посредством информационной сети F. В выполненном в соответствии с изобретением первом оконечном приборе А имеется модуль схемы соединений х, в котором сохранн набор данных, который, как описано далее, приводит в действие процесс обратного вызова с целью осуществления соединения между первым оконечным прибором А и вторым оконечным прибором В или стационарным оконечным прибором С. Дополнительно модуль схемы соединений х имеет логику, которая поддерживает процесс обратного вызова описанным далее образом. Для инициирования процесса обратного вызова звонящий абонент задат посредством интерфейса ввода - как правило, клавиатуры - номер вызываемого оконечного прибора, т.е. или номер мобильного,второго оконечного прибора В или стационарного оконечного прибора С. В модуле схемы соединений х этот номер дополняется предписанным набором данных и тем самым составляется сообщение с цифровыми данными, скомбинированное из номера вызываемого оконечного прибора С или D и из набора данных. По команде через интерфейс ввода сообщение с цифровыми данными передатся на вторую телефонную станцию Е или через радиосвязь 2, первую телефонную станцию D и стационарную телефонную сеть 5 или непосредственно через радиосвязь 1 а, информационную сеть F и радиосвязь 1b. На телефонной станции Е через набор данных сообщения с цифровыми данными устанавливается и санкционируется идентичность первого оконечного прибора А. Затем соединение прерывается либо посредством первой телефонной станцией Е, либо посредством воздействия логики модуля схемы соединений х первого оконечного прибора А, без необходимости приведения в действие вызывающим абонентом первого оконечного прибора А. После подтверждения идентификации вторая телефонная станция Е производит обратный звонок на первый оконечный прибор А через стационарную телефонную сеть 4, первую телефонную станцию D и оттуда через радиосвязь 2. Если первый оконечный прибор имеется в распоряжении, т.е. не занят, и электронная схема х принимает звонок, осуществляется соединение обратной связи между второй телефонной станцией Е и первым оконечным прибором А. Одновременно вторая телефонная станция Е производит звонок - в зависимости от номера - или на второй оконечный прибор В, или на стационарный оконечный прибор С, в первом случае через стационарную телефонную сеть 5, первую телефонную станцию D и радиосвязь 3, в последнем случае через стационарную телефонную сеть 5, первую телефонную станцию D и стационарную телефонную сеть 4. Если вызывающий оконечный прибор В или С не занят, осуществляется соединение между второй телефонной станцией Е и вызывающим оконечным прибором В или С. Оба таким образом настроенные через вторую телефонную станцию Е соединения связываются, так что осуществляется коммуникационное соединение между вызывающим первым оконечным прибором А и - либо/либо введнным в вызывающий оконечный прибор А номером - с либо вторым оконечным прибором В, либо стационарным оконечным прибором С. При этом весь процесс происходит автоматически, т.е. вызывающий абонент с первым оконечным прибором А должен только ввести номер второго оконечного прибора В или третьего оконечного прибора С в первый оконечный прибор А и дать команду для осуществления соединения. Все прочие предписанные процессы производятся затем второй телефонной станцией Е при поддержке модуля схемы соединений х, без необходимости вмешательства пользователя первого оконечного прибора А. Экономия оплаты для вызывающего абонента получается вследствие того, что звонок через первый оконечный прибор А на основании обратного вызова посредством второй телефонной станции Е регистрируется первой телефонной станцией D как звонок вызывающего оконечного прибора В или С и, соответственно,вызывающий абонент должен нести только издержки, определяемые второй телефонной станцией Е, которые - если эта телефонная станция находится, к примеру, в США - значительно ниже, чем издержки,которые возникают при нормальном звонке через первую телефонную станцию D. При этом понимается, что конфигурация представленной на чертеже коммуникационной системы может быть исполнена и по-другому. Так остатся выбор между тем, что передача сообщения с цифровыми данными с первого оконечного прибора А на вторую телефонную станцию Е осуществляется через информационную сеть F или идт через то же самое соединение, что и обратный вызов от второй телефонной станции Е к первому оконечному прибору А. Также не обязательно, что соединение от второй телефонной станции Е ко второму оконечному прибору В или к стационарному оконечному прибору С проходит через первую телефонную станцию D. Оно может осуществляться через другие телефонные станции или непосредственно от второй телефонной станции Е.-3 009560 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ обратного вызова в коммуникационной системе для создания коммуникационного соединения между вызывающим оконечным прибором (A) и доступным по номеру абонента, вызываемым оконечным прибором (В, С) посредством коммутации по меньшей мере одной телефонной станции (Е),причм для инициирования коммуникационного соединения в вызывающий оконечный прибор (A) вводят только вызываемый номер и вследствие этого происходит передача набора данных к телефонной станции, причм набор данных дат возможность телефонной станции (Е) совершить обратный вызов к вызывающему оконечному прибору (A) и звонок к вызываемому оконечному прибору (B, C) и осуществить коммуникационное соединение между обоими оконечными приборами (A, B или С), отличающийся тем, что вызываемый номер после его введения в вызывающий оконечный прибор (A) автоматически дополняют набором данных и составленное таким образом сообщение с цифровыми данными передают на телефонную станцию (Е). 2. Способ обратного вызова по п.1, отличающийся тем, что соединение после передачи сообщения с цифровыми данными автоматически прерывают посредством вызывающего оконечного прибора (А). 3. Способ обратного вызова по пп.1, 2, отличающийся тем, что соединение обратного вызова на основании обратного вызова телефонной станции (Е) осуществляют автоматически посредством вызывающего оконечного прибора (А). 4. Способ обратного вызова по одному из пп.1-3, отличающийся тем, что передачу сообщения с цифровыми данными осуществляют по другому пути передачи данных (F), чем обратный вызов. 5. Оконечный прибор (А) для осуществления коммуникационных соединений с другими оконечными приборами (В, С) по меньшей мере через одну телефонную станцию (Е), причм оконечный прибор(А) имеет интерфейс ввода и электронную схему (х), которая имеет запоминающее устройство для введнного посредством интерфейса номера вызываемого оконечного прибора (В, С) и с набором данных,которое после осуществления соединения с телефонной станцией (Е) и передачи набора данных на не дат ей возможность и побуждает е произвести обратный вызов с телефонной станции (Е) на вызывающий оконечный прибор (А) и осуществить коммуникационное соединение между обоими оконечными приборами (В, С), отличающийся тем, что электронная схема имеет модуль (х) схемы соединений, который выполнен с возможностью после ввода номера составлять сообщение с цифровыми данными из этого номера и сохраннного в памяти набора данных и по команде, посредством интерфейса ввода или автоматически, передавать сообщение с цифровыми данными на телефонную станцию (Е). 6. Оконечный прибор по п.5, отличающийся тем, что модуль (х) схемы соединений выполнен с возможностью автоматически прерывать соединение после передачи сообщения с цифровыми данными и переключать оконечный прибор (А) для прима обратного вызова. 7. Оконечный прибор по п.4 или 5, отличающийся тем, что модуль (х) схемы соединений выполнен с возможностью автоматически принимать обратный вызов и тем самым осуществлять соединение обратного вызова. 8. Оконечный прибор по одному из пп.5-7, отличающийся тем, что модуль (х) схемы соединений расположен на сменном носителе. 9. Оконечный прибор по одному из пп.5-8, отличающийся тем, что запоминающее устройство для набора данных расположено на сменном носителе. 10. Оконечный прибор по п.8 или 9, отличающийся тем, что сменный носитель выполнен в виде
