Система вызова конференц-связи и способ создания канала беспроводной связи
Формула / Реферат

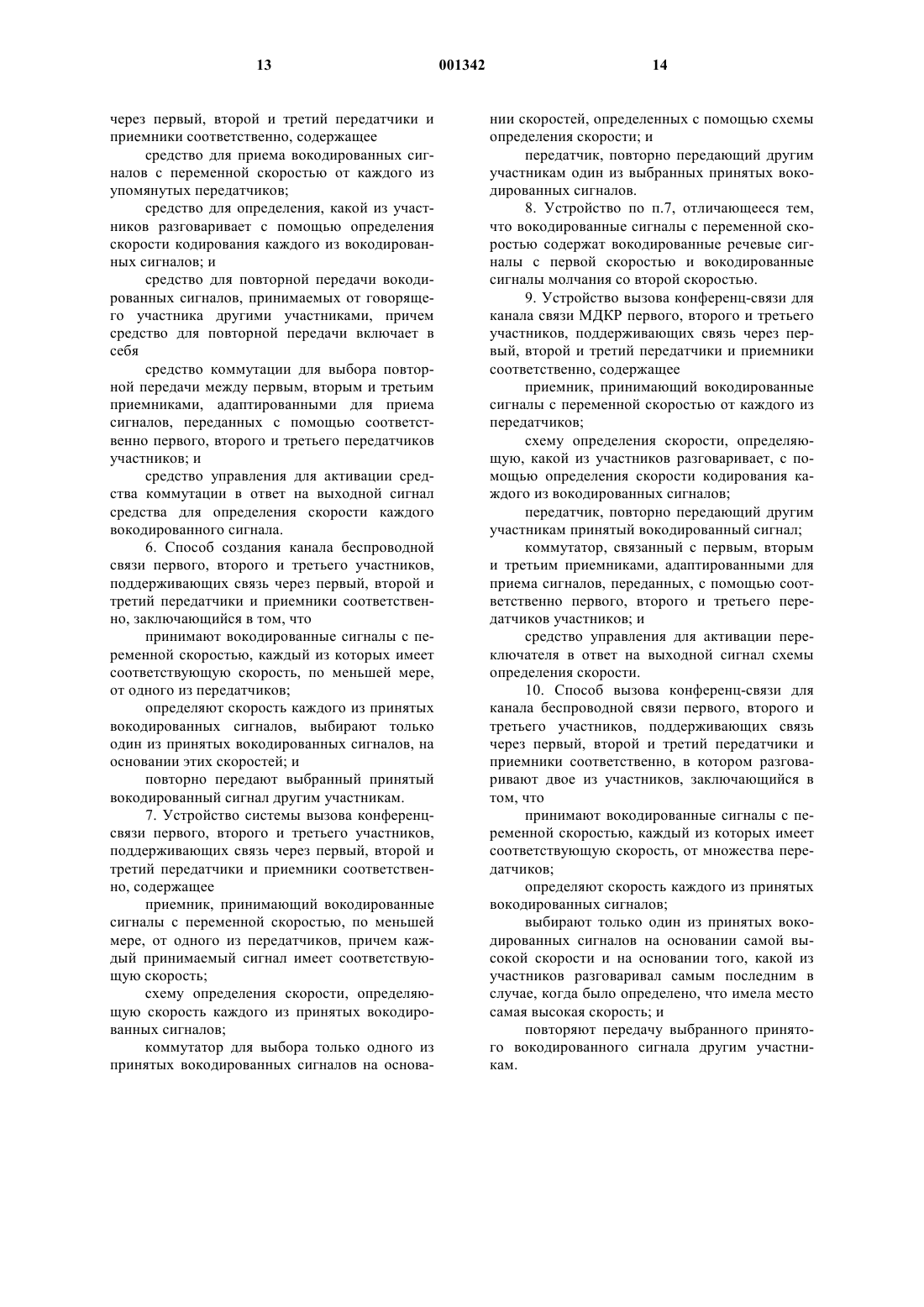

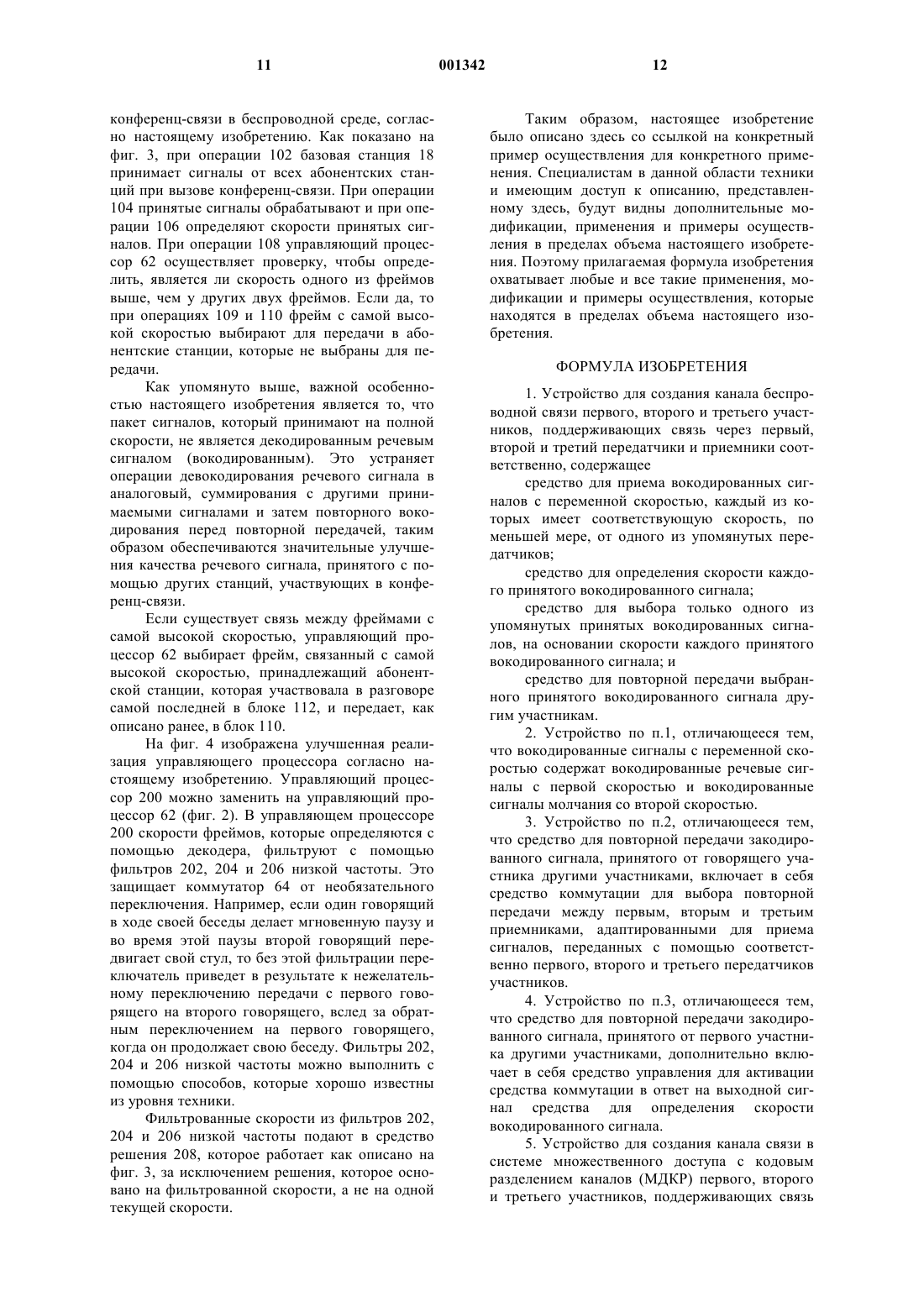

1. Устройство для создания канала беспроводной связи первого, второго и третьего участников, поддерживающих связь через первый, второй и третий передатчики и приемники соответственно, содержащее
средство для приема вокодированных сигналов с переменной скоростью, каждый из которых имеет соответствующую скорость, по меньшей мере, от одного из упомянутых передатчиков;
средство для определения скорости каждого принятого вокодированного сигнала;
средство для выбора только одного из упомянутых принятых вокодированных сигналов, на основании скорости каждого принятого вокодированного сигнала; и
средство для повторной передачи выбранного принятого вокодированного сигнала другим участникам.
2. Устройство по п.1, отличающееся тем, что вокодированные сигналы с переменной скоростью содержат вокодированные речевые сигналы с первой скоростью и вокодированные сигналы молчания со второй скоростью.
3. Устройство по п.2, отличающееся тем, что средство для повторной передачи закодированного сигнала, принятого от говорящего участника другими участниками, включает в себя средство коммутации для выбора повторной передачи между первым, вторым и третьим приемниками, адаптированными для приема сигналов, переданных с помощью соответственно первого, второго и третьего передатчиков участников.
4. Устройство по п.3, отличающееся тем, что средство для повторной передачи закодированного сигнала, принятого от первого участника другими участниками, дополнительно включает в себя средство управления для активации средства коммутации в ответ на выходной сигнал средства для определения скорости вокодированного сигнала.
5. Устройство для создания канала связи в системе множественного доступа с кодовым разделением каналов (МДКР) первого, второго и третьего участников, поддерживающих связь через первый, второй и третий передатчики и приемники соответственно, содержащее
средство для приема вокодированных сигналов с переменной скоростью от каждого из упомянутых передатчиков;
средство для определения, какой из участников разговаривает, с помощью определения скорости кодирования каждого из вокодированных сигналов; и
средство для повторной передачи вокодированных сигналов, принимаемых от говорящего участника другими участниками, причем средство для повторной передачи включает в себя
средство коммутации для выбора повторной передачи между первым, вторым и третьим приемниками, адаптированными для приема сигналов, переданных с помощью соответственно первого, второго и третьего передатчиков участников; и
средство управления для активации средства коммутации в ответ на выходной сигнал средства для определения скорости каждого вокодированного сигнала.
6. Способ создания канала беспроводной связи первого, второго и третьего участников, поддерживающих связь через первый, второй и третий передатчики и приемники соответственно, заключающийся в том, что
принимают вокодированные сигналы с переменной скоростью, каждый из которых имеет соответствующую скорость, по меньшей мере, от одного из передатчиков;
определяют скорость каждого из принятых вокодированных сигналов, выбирают только один из принятых вокодированных сигналов, на основании этих скоростей; и
повторно передают выбранный принятый вокодированный сигнал другим участникам.
7. Устройство системы вызова конференц-связи первого, второго и третьего участников, поддерживающих связь через первый, второй и третий передатчики и приемники соответственно, содержащее
приемник, принимающий вокодированные сигналы с переменной скоростью, по меньшей мере, от одного из передатчиков, причем каждый принимаемый сигнал имеет соответствующую скорость;
схему определения скорости, определяющую скорость каждого из принятых вокодированных сигналов;
коммутатор для выбора только одного из принятых вокодированных сигналов на основании скоростей, определенных с помощью схемы определения скорости; и
передатчик, повторно передающий другим участникам один из выбранных принятых вокодированных сигналов.
8. Устройство по п.7, отличающееся тем, что вокодированные сигналы с переменной скоростью содержат вокодированные речевые сигналы с первой скоростью и вокодированные сигналы молчания со второй скоростью.
9. Устройство вызова конференц-связи для канала связи МДКР первого, второго и третьего участников, поддерживающих связь через первый, второй и третий передатчики и приемники соответственно, содержащее
приемник, принимающий вокодированные сигналы с переменной скоростью от каждого из передатчиков;
схему определения скорости, определяющую, какой из участников разговаривает, с помощью определения скорости кодирования каждого из вокодированных сигналов;
передатчик, повторно передающий другим участникам принятый вокодированный сигнал;
коммутатор, связанный с первым, вторым и третьим приемниками, адаптированными для приема сигналов, переданных с помощью соответственно первого, второго и третьего передатчиков участников; и
средство управления для активации переключателя в ответ на выходной сигнал схемы определения скорости.
10. Способ вызова конференц-связи для канала беспроводной связи первого, второго и третьего участников, поддерживающих связь через первый, второй и третий передатчики и приемники соответственно, в котором разговаривают двое из участников, заключающийся в том, что
принимают вокодированные сигналы с переменной скоростью, каждый из которых имеет соответствующую скорость, от множества передатчиков;
определяют скорость каждого из принятых вокодированных сигналов;
выбирают только один из принятых вокодированных сигналов на основании самой высокой скорости и на основании того, какой из участников разговаривал самым последним в случае, когда было определено, что имела место самая высокая скорость; и
повторяют передачу выбранного принятого вокодированного сигнала другим участникам.
Текст

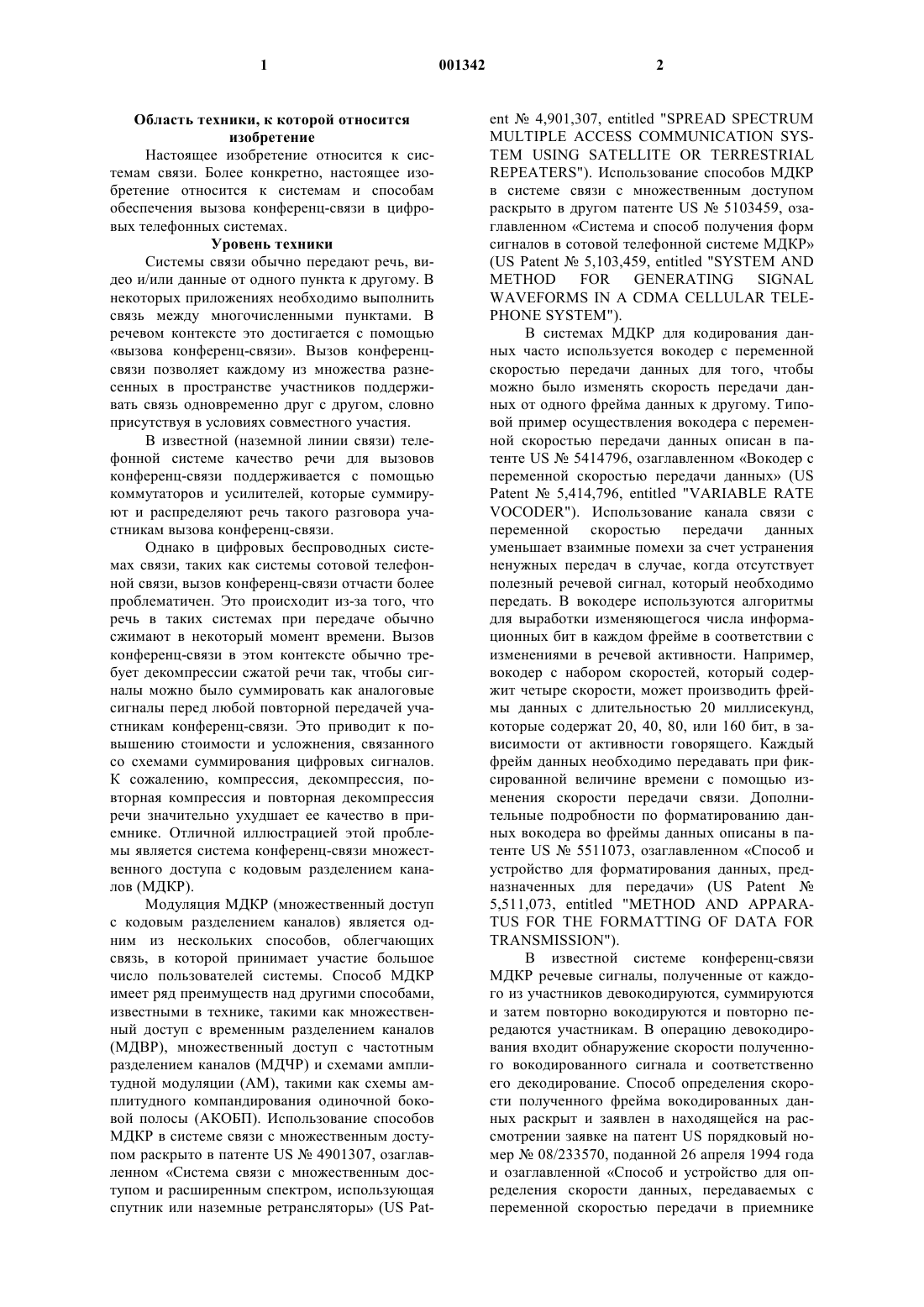

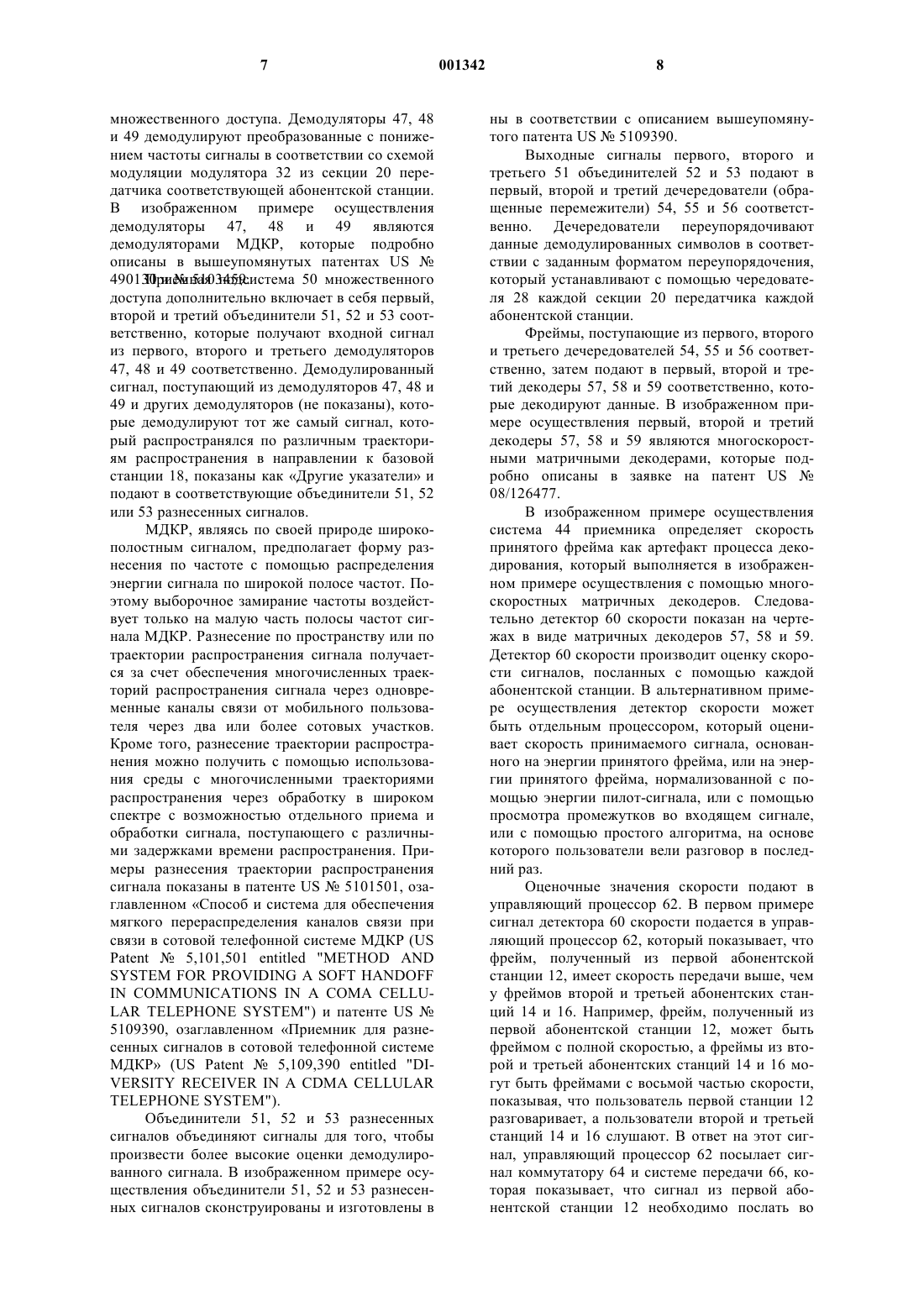

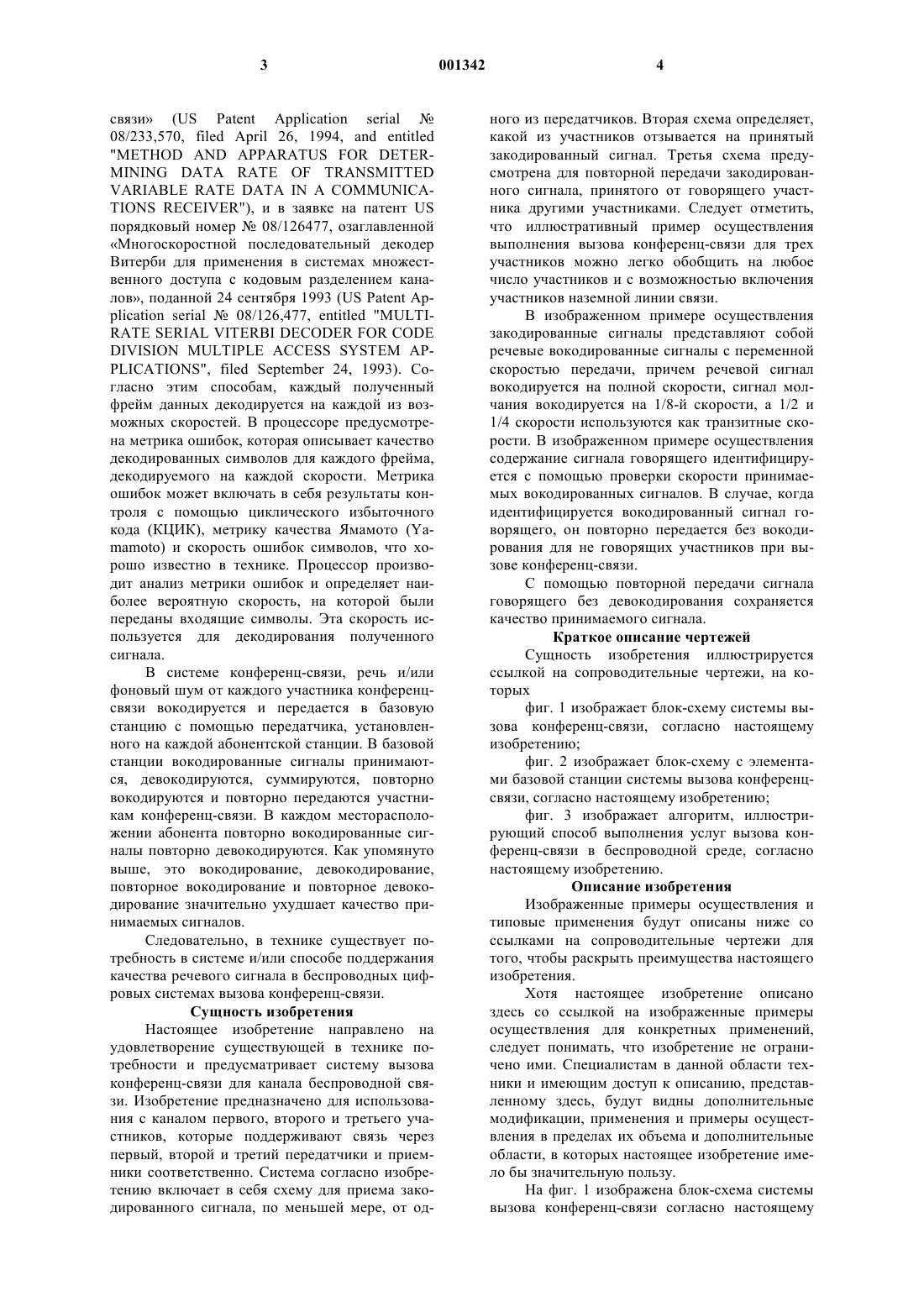

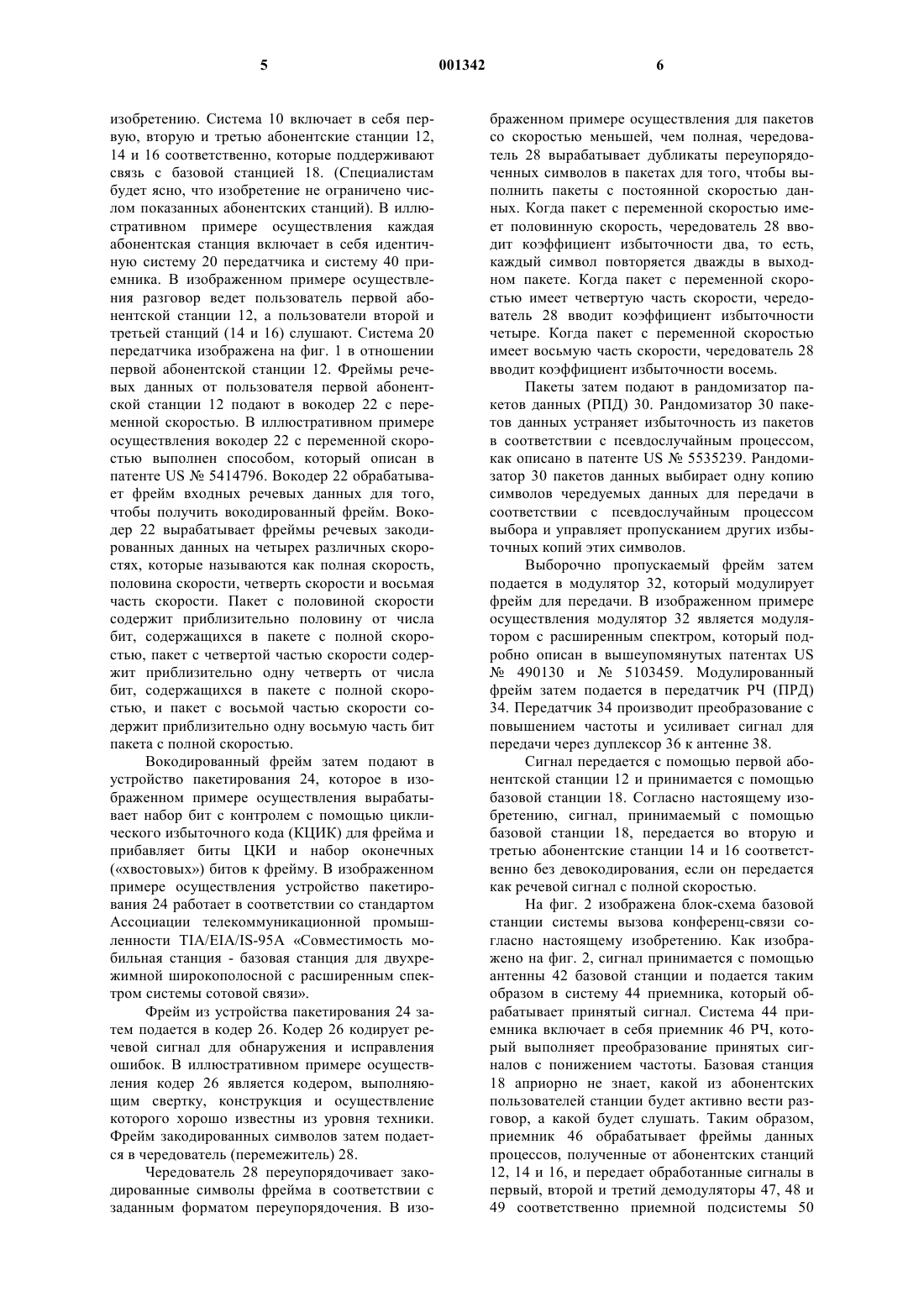

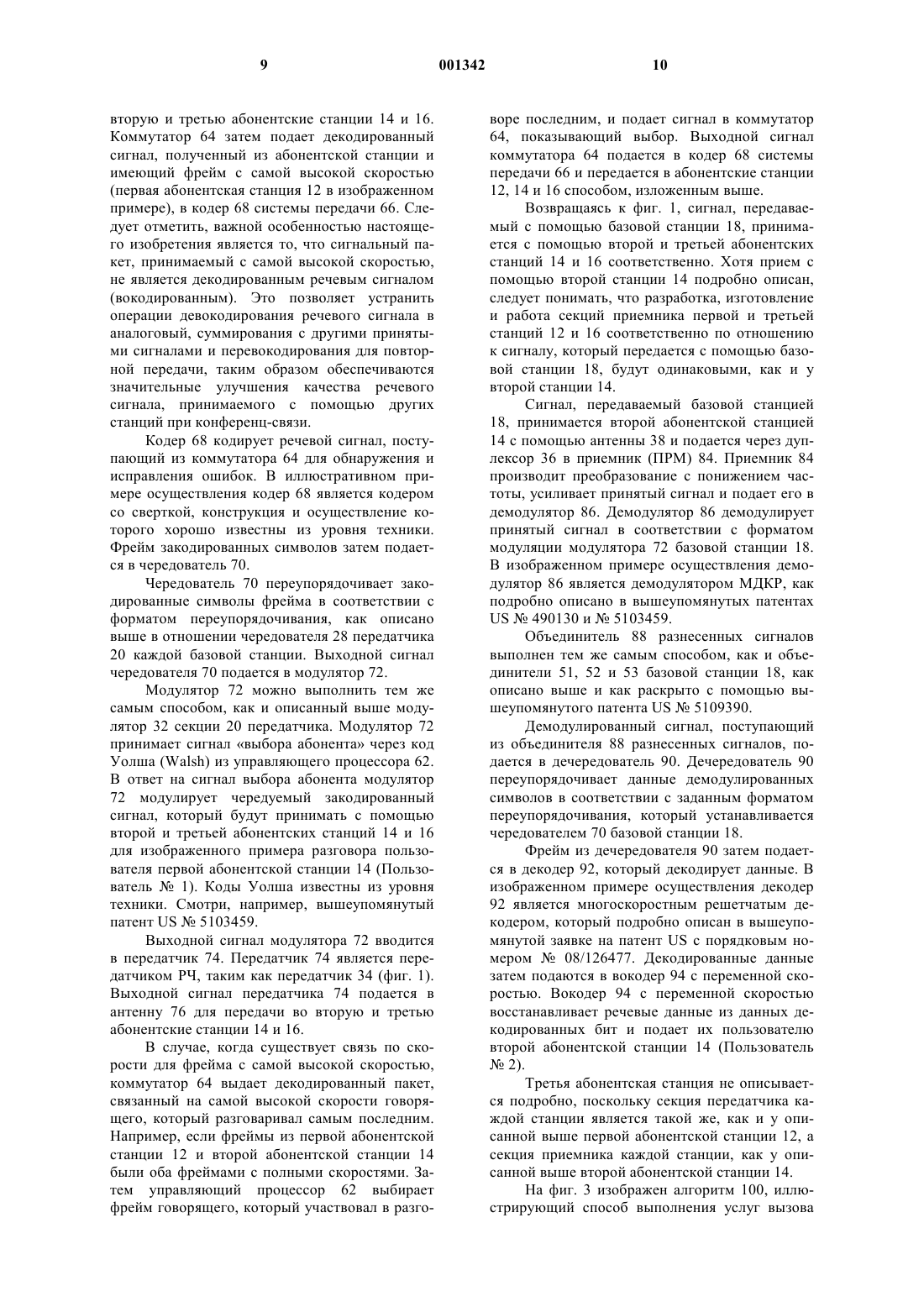

1 Область техники, к которой относится изобретение Настоящее изобретение относится к системам связи. Более конкретно, настоящее изобретение относится к системам и способам обеспечения вызова конференц-связи в цифровых телефонных системах. Уровень техники Системы связи обычно передают речь, видео и/или данные от одного пункта к другому. В некоторых приложениях необходимо выполнить связь между многочисленными пунктами. В речевом контексте это достигается с помощью вызова конференц-связи. Вызов конференцсвязи позволяет каждому из множества разнесенных в пространстве участников поддерживать связь одновременно друг с другом, словно присутствуя в условиях совместного участия. В известной (наземной линии связи) телефонной системе качество речи для вызовов конференц-связи поддерживается с помощью коммутаторов и усилителей, которые суммируют и распределяют речь такого разговора участникам вызова конференц-связи. Однако в цифровых беспроводных системах связи, таких как системы сотовой телефонной связи, вызов конференц-связи отчасти более проблематичен. Это происходит из-за того, что речь в таких системах при передаче обычно сжимают в некоторый момент времени. Вызов конференц-связи в этом контексте обычно требует декомпрессии сжатой речи так, чтобы сигналы можно было суммировать как аналоговые сигналы перед любой повторной передачей участникам конференц-связи. Это приводит к повышению стоимости и усложнения, связанного со схемами суммирования цифровых сигналов. К сожалению, компрессия, декомпрессия, повторная компрессия и повторная декомпрессия речи значительно ухудшает ее качество в приемнике. Отличной иллюстрацией этой проблемы является система конференц-связи множественного доступа с кодовым разделением каналов (МДКР). Модуляция МДКР (множественный доступ с кодовым разделением каналов) является одним из нескольких способов, облегчающих связь, в которой принимает участие большое число пользователей системы. Способ МДКР имеет ряд преимуществ над другими способами,известными в технике, такими как множественный доступ с временным разделением каналов(МДВР), множественный доступ с частотным разделением каналов (МДЧР) и схемами амплитудной модуляции (AM), такими как схемы амплитудного компандирования одиночной боковой полосы (АКОБП). Использование способов МДКР в системе связи с множественным доступом раскрыто в патенте US4901307, озаглавленном Система связи с множественным доступом и расширенным спектром, использующая спутник или наземные ретрансляторы (US Pat 001342REPEATERS"). Использование способов МДКР в системе связи с множественным доступом раскрыто в другом патенте US5103459, озаглавленном Система и способ получения форм сигналов в сотовой телефонной системе МДКРWAVEFORMS IN A CDMA CELLULAR TELEPHONE SYSTEM"). В системах МДКР для кодирования данных часто используется вокодер с переменной скоростью передачи данных для того, чтобы можно было изменять скорость передачи данных от одного фрейма данных к другому. Типовой пример осуществления вокодера с переменной скоростью передачи данных описан в патенте US5414796, озаглавленном Вокодер с переменной скоростью передачи данных (USVOCODER"). Использование канала связи с переменной скоростью передачи данных уменьшает взаимные помехи за счет устранения ненужных передач в случае, когда отсутствует полезный речевой сигнал, который необходимо передать. В вокодере используются алгоритмы для выработки изменяющегося числа информационных бит в каждом фрейме в соответствии с изменениями в речевой активности. Например,вокодер с набором скоростей, который содержит четыре скорости, может производить фреймы данных с длительностью 20 миллисекунд,которые содержат 20, 40, 80, или 160 бит, в зависимости от активности говорящего. Каждый фрейм данных необходимо передавать при фиксированной величине времени с помощью изменения скорости передачи связи. Дополнительные подробности по форматированию данных вокодера во фреймы данных описаны в патенте US5511073, озаглавленном Способ и устройство для форматирования данных, предназначенных для передачи (US Patent5,511,073, entitled "METHOD AND APPARATUS FOR THE FORMATTING OF DATA FORTRANSMISSION"). В известной системе конференц-связи МДКР речевые сигналы, полученные от каждого из участников девокодируются, суммируются и затем повторно вокодируются и повторно передаются участникам. В операцию девокодирования входит обнаружение скорости полученного вокодированного сигнала и соответственно его декодирование. Способ определения скорости полученного фрейма вокодированных данных раскрыт и заявлен в находящейся на рассмотрении заявке на патент US порядковый номер 08/233570, поданной 26 апреля 1994 года и озаглавленной Способ и устройство для определения скорости данных, передаваемых с переменной скоростью передачи в приемникеVARIABLE RATE DATA IN A COMMUNICATIONS RECEIVER"), и в заявке на патент US порядковый номер 08/126477, озаглавленной Многоскоростной последовательный декодер Витерби для применения в системах множественного доступа с кодовым разделением каналов, поданной 24 сентября 1993 (US Patent Application serial08/126,477, entitled "MULTIRATE SERIAL VITERBI DECODER FOR CODEDIVISION MULTIPLE ACCESS SYSTEM APPLICATIONS", filed September 24, 1993). Согласно этим способам, каждый полученный фрейм данных декодируется на каждой из возможных скоростей. В процессоре предусмотрена метрика ошибок, которая описывает качество декодированных символов для каждого фрейма,декодируемого на каждой скорости. Метрика ошибок может включать в себя результаты контроля с помощью циклического избыточного кода (КЦИК), метрику качества Ямамото (Yamamoto) и скорость ошибок символов, что хорошо известно в технике. Процессор производит анализ метрики ошибок и определяет наиболее вероятную скорость, на которой были переданы входящие символы. Эта скорость используется для декодирования полученного сигнала. В системе конференц-связи, речь и/или фоновый шум от каждого участника конференцсвязи вокодируется и передается в базовую станцию с помощью передатчика, установленного на каждой абонентской станции. В базовой станции вокодированные сигналы принимаются, девокодируются, суммируются, повторно вокодируются и повторно передаются участникам конференц-связи. В каждом месторасположении абонента повторно вокодированные сигналы повторно девокодируются. Как упомянуто выше, это вокодирование, девокодирование,повторное вокодирование и повторное девокодирование значительно ухудшает качество принимаемых сигналов. Следовательно, в технике существует потребность в системе и/или способе поддержания качества речевого сигнала в беспроводных цифровых системах вызова конференц-связи. Сущность изобретения Настоящее изобретение направлено на удовлетворение существующей в технике потребности и предусматривает систему вызова конференц-связи для канала беспроводной связи. Изобретение предназначено для использования с каналом первого, второго и третьего участников, которые поддерживают связь через первый, второй и третий передатчики и приемники соответственно. Система согласно изобретению включает в себя схему для приема закодированного сигнала, по меньшей мере, от од 001342 4 ного из передатчиков. Вторая схема определяет,какой из участников отзывается на принятый закодированный сигнал. Третья схема предусмотрена для повторной передачи закодированного сигнала, принятого от говорящего участника другими участниками. Следует отметить,что иллюстративный пример осуществления выполнения вызова конференц-связи для трех участников можно легко обобщить на любое число участников и с возможностью включения участников наземной линии связи. В изображенном примере осуществления закодированные сигналы представляют собой речевые вокодированные сигналы с переменной скоростью передачи, причем речевой сигнал вокодируется на полной скорости, сигнал молчания вокодируется на 1/8-й скорости, а 1/2 и 1/4 скорости используются как транзитные скорости. В изображенном примере осуществления содержание сигнала говорящего идентифицируется с помощью проверки скорости принимаемых вокодированных сигналов. В случае, когда идентифицируется вокодированный сигнал говорящего, он повторно передается без вокодирования для не говорящих участников при вызове конференц-связи. С помощью повторной передачи сигнала говорящего без девокодирования сохраняется качество принимаемого сигнала. Краткое описание чертежей Сущность изобретения иллюстрируется ссылкой на сопроводительные чертежи, на которых фиг. 1 изображает блок-схему системы вызова конференц-связи, согласно настоящему изобретению; фиг. 2 изображает блок-схему с элементами базовой станции системы вызова конференцсвязи, согласно настоящему изобретению; фиг. 3 изображает алгоритм, иллюстрирующий способ выполнения услуг вызова конференц-связи в беспроводной среде, согласно настоящему изобретению. Описание изобретения Изображенные примеры осуществления и типовые применения будут описаны ниже со ссылками на сопроводительные чертежи для того, чтобы раскрыть преимущества настоящего изобретения. Хотя настоящее изобретение описано здесь со ссылкой на изображенные примеры осуществления для конкретных применений,следует понимать, что изобретение не ограничено ими. Специалистам в данной области техники и имеющим доступ к описанию, представленному здесь, будут видны дополнительные модификации, применения и примеры осуществления в пределах их объема и дополнительные области, в которых настоящее изобретение имело бы значительную пользу. На фиг. 1 изображена блок-схема системы вызова конференц-связи согласно настоящему 5 изобретению. Система 10 включает в себя первую, вторую и третью абонентские станции 12,14 и 16 соответственно, которые поддерживают связь с базовой станцией 18. (Специалистам будет ясно, что изобретение не ограничено числом показанных абонентских станций). В иллюстративном примере осуществления каждая абонентская станция включает в себя идентичную систему 20 передатчика и систему 40 приемника. В изображенном примере осуществления разговор ведет пользователь первой абонентской станции 12, а пользователи второй и третьей станций (14 и 16) слушают. Система 20 передатчика изображена на фиг. 1 в отношении первой абонентской станции 12. Фреймы речевых данных от пользователя первой абонентской станции 12 подают в вокодер 22 с переменной скоростью. В иллюстративном примере осуществления вокодер 22 с переменной скоростью выполнен способом, который описан в патенте US5414796. Вокодер 22 обрабатывает фрейм входных речевых данных для того,чтобы получить вокодированный фрейм. Вокодер 22 вырабатывает фреймы речевых закодированных данных на четырех различных скоростях, которые называются как полная скорость,половина скорости, четверть скорости и восьмая часть скорости. Пакет с половиной скорости содержит приблизительно половину от числа бит, содержащихся в пакете с полной скоростью, пакет с четвертой частью скорости содержит приблизительно одну четверть от числа бит, содержащихся в пакете с полной скоростью, и пакет с восьмой частью скорости содержит приблизительно одну восьмую часть бит пакета с полной скоростью. Вокодированный фрейм затем подают в устройство пакетирования 24, которое в изображенном примере осуществления вырабатывает набор бит с контролем с помощью циклического избыточного кода (КЦИК) для фрейма и прибавляет биты ЦКИ и набор оконечных(хвостовых) битов к фрейму. В изображенном примере осуществления устройство пакетирования 24 работает в соответствии со стандартом Ассоциации телекоммуникационной промышленности TIA/EIA/IS-95A Совместимость мобильная станция - базовая станция для двухрежимной широкополосной с расширенным спектром системы сотовой связи. Фрейм из устройства пакетирования 24 затем подается в кодер 26. Кодер 26 кодирует речевой сигнал для обнаружения и исправления ошибок. В иллюстративном примере осуществления кодер 26 является кодером, выполняющим свертку, конструкция и осуществление которого хорошо известны из уровня техники. Фрейм закодированных символов затем подается в чередователь (перемежитель) 28. Чередователь 28 переупорядочивает закодированные символы фрейма в соответствии с заданным форматом переупорядочения. В изо 001342 6 браженном примере осуществления для пакетов со скоростью меньшей, чем полная, чередователь 28 вырабатывает дубликаты переупорядоченных символов в пакетах для того, чтобы выполнить пакеты с постоянной скоростью данных. Когда пакет с переменной скоростью имеет половинную скорость, чередователь 28 вводит коэффициент избыточности два, то есть,каждый символ повторяется дважды в выходном пакете. Когда пакет с переменной скоростью имеет четвертую часть скорости, чередователь 28 вводит коэффициент избыточности четыре. Когда пакет с переменной скоростью имеет восьмую часть скорости, чередователь 28 вводит коэффициент избыточности восемь. Пакеты затем подают в рандомизатор пакетов данных (РПД) 30. Рандомизатор 30 пакетов данных устраняет избыточность из пакетов в соответствии с псевдослучайным процессом,как описано в патенте US5535239. Рандомизатор 30 пакетов данных выбирает одну копию символов чередуемых данных для передачи в соответствии с псевдослучайным процессом выбора и управляет пропусканием других избыточных копий этих символов. Выборочно пропускаемый фрейм затем подается в модулятор 32, который модулирует фрейм для передачи. В изображенном примере осуществления модулятор 32 является модулятором с расширенным спектром, который подробно описан в вышеупомянутых патентах US490130 и 5103459. Модулированный фрейм затем подается в передатчик РЧ (ПРД) 34. Передатчик 34 производит преобразование с повышением частоты и усиливает сигнал для передачи через дуплексор 36 к антенне 38. Сигнал передается с помощью первой абонентской станции 12 и принимается с помощью базовой станции 18. Согласно настоящему изобретению, сигнал, принимаемый с помощью базовой станции 18, передается во вторую и третью абонентские станции 14 и 16 соответственно без девокодирования, если он передается как речевой сигнал с полной скоростью. На фиг. 2 изображена блок-схема базовой станции системы вызова конференц-связи согласно настоящему изобретению. Как изображено на фиг. 2, сигнал принимается с помощью антенны 42 базовой станции и подается таким образом в систему 44 приемника, который обрабатывает принятый сигнал. Система 44 приемника включает в себя приемник 46 РЧ, который выполняет преобразование принятых сигналов с понижением частоты. Базовая станция 18 априорно не знает, какой из абонентских пользователей станции будет активно вести разговор, а какой будет слушать. Таким образом,приемник 46 обрабатывает фреймы данных процессов, полученные от абонентских станций 12, 14 и 16, и передает обработанные сигналы в первый, второй и третий демодуляторы 47, 48 и 49 соответственно приемной подсистемы 50 7 множественного доступа. Демодуляторы 47, 48 и 49 демодулируют преобразованные с понижением частоты сигналы в соответствии со схемой модуляции модулятора 32 из секции 20 передатчика соответствующей абонентской станции. В изображенном примере осуществления демодуляторы 47, 48 и 49 являются демодуляторами МДКР, которые подробно описаны в вышеупомянутых патентах US490130 и 5103459. Приемная подсистема 50 множественного доступа дополнительно включает в себя первый,второй и третий объединители 51, 52 и 53 соответственно, которые получают входной сигнал из первого, второго и третьего демодуляторов 47, 48 и 49 соответственно. Демодулированный сигнал, поступающий из демодуляторов 47, 48 и 49 и других демодуляторов (не показаны), которые демодулируют тот же самый сигнал, который распространялся по различным траекториям распространения в направлении к базовой станции 18, показаны как Другие указатели и подают в соответствующие объединители 51, 52 или 53 разнесенных сигналов. МДКР, являясь по своей природе широкополостным сигналом, предполагает форму разнесения по частоте с помощью распределения энергии сигнала по широкой полосе частот. Поэтому выборочное замирание частоты воздействует только на малую часть полосы частот сигнала МДКР. Разнесение по пространству или по траектории распространения сигнала получается за счет обеспечения многочисленных траекторий распространения сигнала через одновременные каналы связи от мобильного пользователя через два или более сотовых участков. Кроме того, разнесение траектории распространения можно получить с помощью использования среды с многочисленными траекториями распространения через обработку в широком спектре с возможностью отдельного приема и обработки сигнала, поступающего с различными задержками времени распространения. Примеры разнесения траектории распространения сигнала показаны в патенте US5101501, озаглавленном Способ и система для обеспечения мягкого перераспределения каналов связи при связи в сотовой телефонной системе МДКР (USIN COMMUNICATIONS IN A COMA CELLULAR TELEPHONE SYSTEM") и патенте US5109390, озаглавленном Приемник для разнесенных сигналов в сотовой телефонной системе МДКР (US Patent5,109,390 entitled "DIVERSITY RECEIVER IN A CDMA CELLULARTELEPHONE SYSTEM"). Объединители 51, 52 и 53 разнесенных сигналов объединяют сигналы для того, чтобы произвести более высокие оценки демодулированного сигнала. В изображенном примере осуществления объединители 51, 52 и 53 разнесенных сигналов сконструированы и изготовлены в 8 ны в соответствии с описанием вышеупомянутого патента US5109390. Выходные сигналы первого, второго и третьего 51 объединителей 52 и 53 подают в первый, второй и третий дечередователи (обращенные перемежители) 54, 55 и 56 соответственно. Дечередователи переупорядочивают данные демодулированных символов в соответствии с заданным форматом переупорядочения,который устанавливают с помощью чередователя 28 каждой секции 20 передатчика каждой абонентской станции. Фреймы, поступающие из первого, второго и третьего дечередователей 54, 55 и 56 соответственно, затем подают в первый, второй и третий декодеры 57, 58 и 59 соответственно, которые декодируют данные. В изображенном примере осуществления первый, второй и третий декодеры 57, 58 и 59 являются многоскоростными матричными декодерами, которые подробно описаны в заявке на патент US08/126477. В изображенном примере осуществления система 44 приемника определяет скорость принятого фрейма как артефакт процесса декодирования, который выполняется в изображенном примере осуществления с помощью многоскоростных матричных декодеров. Следовательно детектор 60 скорости показан на чертежах в виде матричных декодеров 57, 58 и 59. Детектор 60 скорости производит оценку скорости сигналов, посланных с помощью каждой абонентской станции. В альтернативном примере осуществления детектор скорости может быть отдельным процессором, который оценивает скорость принимаемого сигнала, основанного на энергии принятого фрейма, или на энергии принятого фрейма, нормализованной с помощью энергии пилот-сигнала, или с помощью просмотра промежутков во входящем сигнале,или с помощью простого алгоритма, на основе которого пользователи вели разговор в последний раз. Оценочные значения скорости подают в управляющий процессор 62. В первом примере сигнал детектора 60 скорости подается в управляющий процессор 62, который показывает, что фрейм, полученный из первой абонентской станции 12, имеет скорость передачи выше, чем у фреймов второй и третьей абонентских станций 14 и 16. Например, фрейм, полученный из первой абонентской станции 12, может быть фреймом с полной скоростью, а фреймы из второй и третьей абонентских станций 14 и 16 могут быть фреймами с восьмой частью скорости,показывая, что пользователь первой станции 12 разговаривает, а пользователи второй и третьей станций 14 и 16 слушают. В ответ на этот сигнал, управляющий процессор 62 посылает сигнал коммутатору 64 и системе передачи 66, которая показывает, что сигнал из первой абонентской станции 12 необходимо послать во 9 вторую и третью абонентские станции 14 и 16. Коммутатор 64 затем подает декодированный сигнал, полученный из абонентской станции и имеющий фрейм с самой высокой скоростью(первая абонентская станция 12 в изображенном примере), в кодер 68 системы передачи 66. Следует отметить, важной особенностью настоящего изобретения является то, что сигнальный пакет, принимаемый с самой высокой скоростью,не является декодированным речевым сигналом(вокодированным). Это позволяет устранить операции девокодирования речевого сигнала в аналоговый, суммирования с другими принятыми сигналами и перевокодирования для повторной передачи, таким образом обеспечиваются значительные улучшения качества речевого сигнала, принимаемого с помощью других станций при конференц-связи. Кодер 68 кодирует речевой сигнал, поступающий из коммутатора 64 для обнаружения и исправления ошибок. В иллюстративном примере осуществления кодер 68 является кодером со сверткой, конструкция и осуществление которого хорошо известны из уровня техники. Фрейм закодированных символов затем подается в чередователь 70. Чередователь 70 переупорядочивает закодированные символы фрейма в соответствии с форматом переупорядочивания, как описано выше в отношении чередователя 28 передатчика 20 каждой базовой станции. Выходной сигнал чередователя 70 подается в модулятор 72. Модулятор 72 можно выполнить тем же самым способом, как и описанный выше модулятор 32 секции 20 передатчика. Модулятор 72 принимает сигнал выбора абонента через код Уолша (Walsh) из управляющего процессора 62. В ответ на сигнал выбора абонента модулятор 72 модулирует чередуемый закодированный сигнал, который будут принимать с помощью второй и третьей абонентских станций 14 и 16 для изображенного примера разговора пользователя первой абонентской станции 14 (Пользователь 1). Коды Уолша известны из уровня техники. Смотри, например, вышеупомянутый патент US5103459. Выходной сигнал модулятора 72 вводится в передатчик 74. Передатчик 74 является передатчиком РЧ, таким как передатчик 34 (фиг. 1). Выходной сигнал передатчика 74 подается в антенну 76 для передачи во вторую и третью абонентские станции 14 и 16. В случае, когда существует связь по скорости для фрейма с самой высокой скоростью,коммутатор 64 выдает декодированный пакет,связанный на самой высокой скорости говорящего, который разговаривал самым последним. Например, если фреймы из первой абонентской станции 12 и второй абонентской станции 14 были оба фреймами с полными скоростями. Затем управляющий процессор 62 выбирает фрейм говорящего, который участвовал в разго 001342 10 воре последним, и подает сигнал в коммутатор 64, показывающий выбор. Выходной сигнал коммутатора 64 подается в кодер 68 системы передачи 66 и передается в абонентские станции 12, 14 и 16 способом, изложенным выше. Возвращаясь к фиг. 1, сигнал, передаваемый с помощью базовой станции 18, принимается с помощью второй и третьей абонентских станций 14 и 16 соответственно. Хотя прием с помощью второй станции 14 подробно описан,следует понимать, что разработка, изготовление и работа секций приемника первой и третьей станций 12 и 16 соответственно по отношению к сигналу, который передается с помощью базовой станции 18, будут одинаковыми, как и у второй станции 14. Сигнал, передаваемый базовой станцией 18, принимается второй абонентской станцией 14 с помощью антенны 38 и подается через дуплексор 36 в приемник (ПРМ) 84. Приемник 84 производит преобразование с понижением частоты, усиливает принятый сигнал и подает его в демодулятор 86. Демодулятор 86 демодулирует принятый сигнал в соответствии с форматом модуляции модулятора 72 базовой станции 18. В изображенном примере осуществления демодулятор 86 является демодулятором МДКР, как подробно описано в вышеупомянутых патентахUS490130 и 5103459. Объединитель 88 разнесенных сигналов выполнен тем же самым способом, как и объединители 51, 52 и 53 базовой станции 18, как описано выше и как раскрыто с помощью вышеупомянутого патента US5109390. Демодулированный сигнал, поступающий из объединителя 88 разнесенных сигналов, подается в дечередователь 90. Дечередователь 90 переупорядочивает данные демодулированных символов в соответствии с заданным форматом переупорядочивания, который устанавливается чередователем 70 базовой станции 18. Фрейм из дечередователя 90 затем подается в декодер 92, который декодирует данные. В изображенном примере осуществления декодер 92 является многоскоростным решетчатым декодером, который подробно описан в вышеупомянутой заявке на патент US с порядковым номером 08/126477. Декодированные данные затем подаются в вокодер 94 с переменной скоростью. Вокодер 94 с переменной скоростью восстанавливает речевые данные из данных декодированных бит и подает их пользователю второй абонентской станции 14 (Пользователь 2). Третья абонентская станция не описывается подробно, поскольку секция передатчика каждой станции является такой же, как и у описанной выше первой абонентской станции 12, а секция приемника каждой станции, как у описанной выше второй абонентской станции 14. На фиг. 3 изображен алгоритм 100, иллюстрирующий способ выполнения услуг вызова 11 конференц-связи в беспроводной среде, согласно настоящему изобретению. Как показано на фиг. 3, при операции 102 базовая станция 18 принимает сигналы от всех абонентских станций при вызове конференц-связи. При операции 104 принятые сигналы обрабатывают и при операции 106 определяют скорости принятых сигналов. При операции 108 управляющий процессор 62 осуществляет проверку, чтобы определить, является ли скорость одного из фреймов выше, чем у других двух фреймов. Если да, то при операциях 109 и 110 фрейм с самой высокой скоростью выбирают для передачи в абонентские станции, которые не выбраны для передачи. Как упомянуто выше, важной особенностью настоящего изобретения является то, что пакет сигналов, который принимают на полной скорости, не является декодированным речевым сигналом (вокодированным). Это устраняет операции девокодирования речевого сигнала в аналоговый, суммирования с другими принимаемыми сигналами и затем повторного вокодирования перед повторной передачей, таким образом обеспечиваются значительные улучшения качества речевого сигнала, принятого с помощью других станций, участвующих в конференц-связи. Если существует связь между фреймами с самой высокой скоростью, управляющий процессор 62 выбирает фрейм, связанный с самой высокой скоростью, принадлежащий абонентской станции, которая участвовала в разговоре самой последней в блоке 112, и передает, как описано ранее, в блок 110. На фиг. 4 изображена улучшенная реализация управляющего процессора согласно настоящему изобретению. Управляющий процессор 200 можно заменить на управляющий процессор 62 (фиг. 2). В управляющем процессоре 200 скорости фреймов, которые определяются с помощью декодера, фильтруют с помощью фильтров 202, 204 и 206 низкой частоты. Это защищает коммутатор 64 от необязательного переключения. Например, если один говорящий в ходе своей беседы делает мгновенную паузу и во время этой паузы второй говорящий передвигает свой стул, то без этой фильтрации переключатель приведет в результате к нежелательному переключению передачи с первого говорящего на второго говорящего, вслед за обратным переключением на первого говорящего,когда он продолжает свою беседу. Фильтры 202,204 и 206 низкой частоты можно выполнить с помощью способов, которые хорошо известны из уровня техники. Фильтрованные скорости из фильтров 202,204 и 206 низкой частоты подают в средство решения 208, которое работает как описано на фиг. 3, за исключением решения, которое основано на фильтрованной скорости, а не на одной текущей скорости. 12 Таким образом, настоящее изобретение было описано здесь со ссылкой на конкретный пример осуществления для конкретного применения. Специалистам в данной области техники и имеющим доступ к описанию, представленному здесь, будут видны дополнительные модификации, применения и примеры осуществления в пределах объема настоящего изобретения. Поэтому прилагаемая формула изобретения охватывает любые и все такие применения, модификации и примеры осуществления, которые находятся в пределах объема настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для создания канала беспроводной связи первого, второго и третьего участников, поддерживающих связь через первый,второй и третий передатчики и приемники соответственно, содержащее средство для приема вокодированных сигналов с переменной скоростью, каждый из которых имеет соответствующую скорость, по меньшей мере, от одного из упомянутых передатчиков; средство для определения скорости каждого принятого вокодированного сигнала; средство для выбора только одного из упомянутых принятых вокодированных сигналов, на основании скорости каждого принятого вокодированного сигнала; и средство для повторной передачи выбранного принятого вокодированного сигнала другим участникам. 2. Устройство по п.1, отличающееся тем,что вокодированные сигналы с переменной скоростью содержат вокодированные речевые сигналы с первой скоростью и вокодированные сигналы молчания со второй скоростью. 3. Устройство по п.2, отличающееся тем,что средство для повторной передачи закодированного сигнала, принятого от говорящего участника другими участниками, включает в себя средство коммутации для выбора повторной передачи между первым, вторым и третьим приемниками, адаптированными для приема сигналов, переданных с помощью соответственно первого, второго и третьего передатчиков участников. 4. Устройство по п.3, отличающееся тем,что средство для повторной передачи закодированного сигнала, принятого от первого участника другими участниками, дополнительно включает в себя средство управления для активации средства коммутации в ответ на выходной сигнал средства для определения скорости вокодированного сигнала. 5. Устройство для создания канала связи в системе множественного доступа с кодовым разделением каналов (МДКР) первого, второго и третьего участников, поддерживающих связь 13 через первый, второй и третий передатчики и приемники соответственно, содержащее средство для приема вокодированных сигналов с переменной скоростью от каждого из упомянутых передатчиков; средство для определения, какой из участников разговаривает с помощью определения скорости кодирования каждого из вокодированных сигналов; и средство для повторной передачи вокодированных сигналов, принимаемых от говорящего участника другими участниками, причем средство для повторной передачи включает в себя средство коммутации для выбора повторной передачи между первым, вторым и третьим приемниками, адаптированными для приема сигналов, переданных с помощью соответственно первого, второго и третьего передатчиков участников; и средство управления для активации средства коммутации в ответ на выходной сигнал средства для определения скорости каждого вокодированного сигнала. 6. Способ создания канала беспроводной связи первого, второго и третьего участников,поддерживающих связь через первый, второй и третий передатчики и приемники соответственно, заключающийся в том, что принимают вокодированные сигналы с переменной скоростью, каждый из которых имеет соответствующую скорость, по меньшей мере,от одного из передатчиков; определяют скорость каждого из принятых вокодированных сигналов, выбирают только один из принятых вокодированных сигналов, на основании этих скоростей; и повторно передают выбранный принятый вокодированный сигнал другим участникам. 7. Устройство системы вызова конференцсвязи первого, второго и третьего участников,поддерживающих связь через первый, второй и третий передатчики и приемники соответственно, содержащее приемник, принимающий вокодированные сигналы с переменной скоростью, по меньшей мере, от одного из передатчиков, причем каждый принимаемый сигнал имеет соответствующую скорость; схему определения скорости, определяющую скорость каждого из принятых вокодированных сигналов; коммутатор для выбора только одного из принятых вокодированных сигналов на основа 001342 14 нии скоростей, определенных с помощью схемы определения скорости; и передатчик, повторно передающий другим участникам один из выбранных принятых вокодированных сигналов. 8. Устройство по п.7, отличающееся тем,что вокодированные сигналы с переменной скоростью содержат вокодированные речевые сигналы с первой скоростью и вокодированные сигналы молчания со второй скоростью. 9. Устройство вызова конференц-связи для канала связи МДКР первого, второго и третьего участников, поддерживающих связь через первый, второй и третий передатчики и приемники соответственно, содержащее приемник, принимающий вокодированные сигналы с переменной скоростью от каждого из передатчиков; схему определения скорости, определяющую, какой из участников разговаривает, с помощью определения скорости кодирования каждого из вокодированных сигналов; передатчик, повторно передающий другим участникам принятый вокодированный сигнал; коммутатор, связанный с первым, вторым и третьим приемниками, адаптированными для приема сигналов, переданных, с помощью соответственно первого, второго и третьего передатчиков участников; и средство управления для активации переключателя в ответ на выходной сигнал схемы определения скорости. 10. Способ вызова конференц-связи для канала беспроводной связи первого, второго и третьего участников, поддерживающих связь через первый, второй и третий передатчики и приемники соответственно, в котором разговаривают двое из участников, заключающийся в том, что принимают вокодированные сигналы с переменной скоростью, каждый из которых имеет соответствующую скорость, от множества передатчиков; определяют скорость каждого из принятых вокодированных сигналов; выбирают только один из принятых вокодированных сигналов на основании самой высокой скорости и на основании того, какой из участников разговаривал самым последним в случае, когда было определено, что имела место самая высокая скорость; и повторяют передачу выбранного принятого вокодированного сигнала другим участникам.
МПК / Метки
МПК: H04B 7/26, H04M 3/56, H04Q 7/00, H04J 3/22
Метки: создания, вызова, канала, способ, беспроводной, связи, конференц-связи, система
