Способ установки камня в металлическую деталь

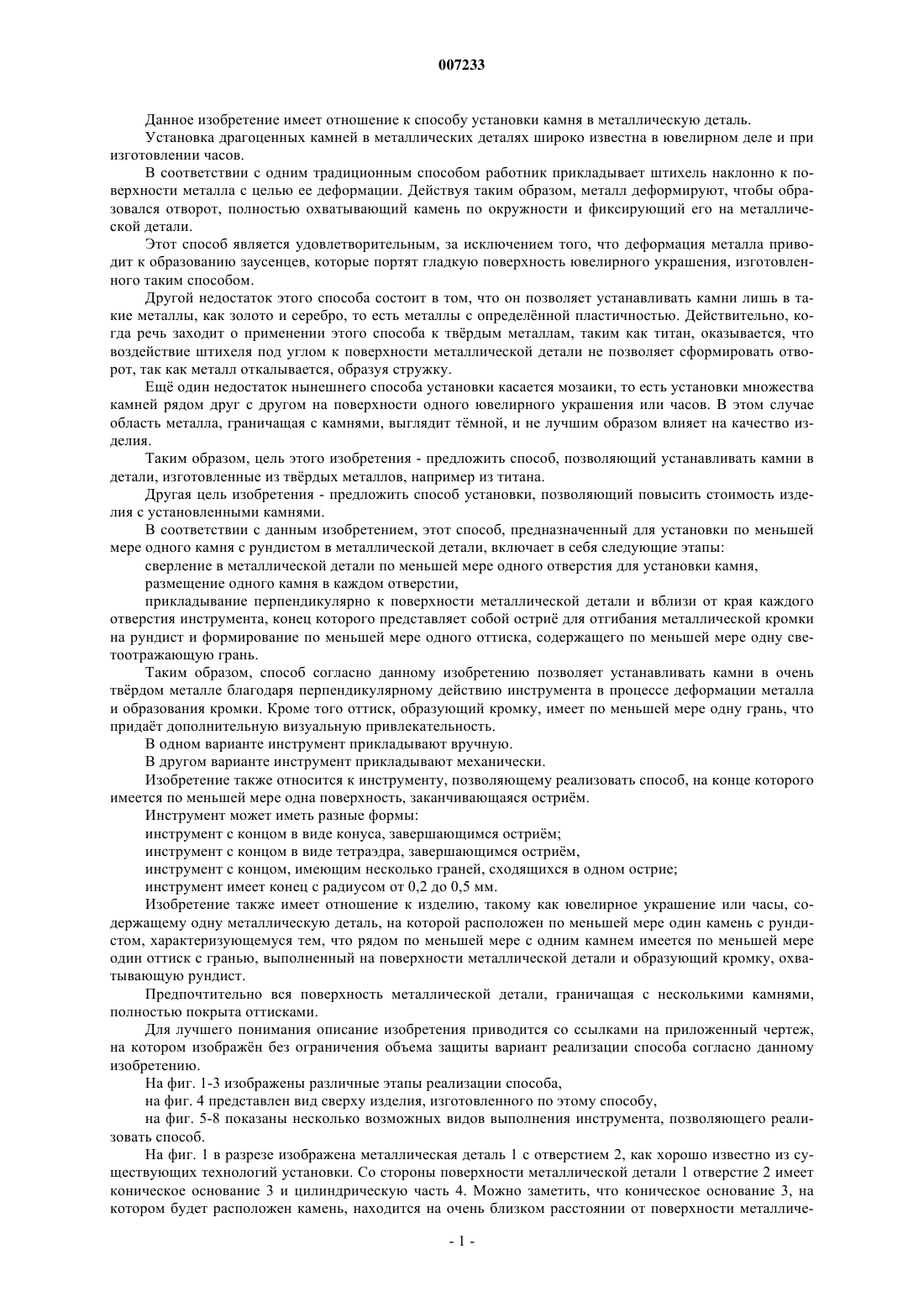

007233 Данное изобретение имеет отношение к способу установки камня в металлическую деталь. Установка драгоценных камней в металлических деталях широко известна в ювелирном деле и при изготовлении часов. В соответствии с одним традиционным способом работник прикладывает штихель наклонно к поверхности металла с целью ее деформации. Действуя таким образом, металл деформируют, чтобы образовался отворот, полностью охватывающий камень по окружности и фиксирующий его на металлической детали. Этот способ является удовлетворительным, за исключением того, что деформация металла приводит к образованию заусенцев, которые портят гладкую поверхность ювелирного украшения, изготовленного таким способом. Другой недостаток этого способа состоит в том, что он позволяет устанавливать камни лишь в такие металлы, как золото и серебро, то есть металлы с определнной пластичностью. Действительно, когда речь заходит о применении этого способа к тврдым металлам, таким как титан, оказывается, что воздействие штихеля под углом к поверхности металлической детали не позволяет сформировать отворот, так как металл откалывается, образуя стружку. Ещ один недостаток нынешнего способа установки касается мозаики, то есть установки множества камней рядом друг с другом на поверхности одного ювелирного украшения или часов. В этом случае область металла, граничащая с камнями, выглядит тмной, и не лучшим образом влияет на качество изделия. Таким образом, цель этого изобретения - предложить способ, позволяющий устанавливать камни в детали, изготовленные из тврдых металлов, например из титана. Другая цель изобретения - предложить способ установки, позволяющий повысить стоимость изделия с установленными камнями. В соответствии с данным изобретением, этот способ, предназначенный для установки по меньшей мере одного камня с рундистом в металлической детали, включает в себя следующие этапы: сверление в металлической детали по меньшей мере одного отверстия для установки камня,размещение одного камня в каждом отверстии,прикладывание перпендикулярно к поверхности металлической детали и вблизи от края каждого отверстия инструмента, конец которого представляет собой остри для отгибания металлической кромки на рундист и формирование по меньшей мере одного оттиска, содержащего по меньшей мере одну светоотражающую грань. Таким образом, способ согласно данному изобретению позволяет устанавливать камни в очень тврдом металле благодаря перпендикулярному действию инструмента в процессе деформации металла и образования кромки. Кроме того оттиск, образующий кромку, имеет по меньшей мере одну грань, что придат дополнительную визуальную привлекательность. В одном варианте инструмент прикладывают вручную. В другом варианте инструмент прикладывают механически. Изобретение также относится к инструменту, позволяющему реализовать способ, на конце которого имеется по меньшей мере одна поверхность, заканчивающаяся острим. Инструмент может иметь разные формы: инструмент с концом в виде конуса, завершающимся острим; инструмент с концом в виде тетраэдра, завершающимся острим,инструмент с концом, имеющим несколько граней, сходящихся в одном острие; инструмент имеет конец с радиусом от 0,2 до 0,5 мм. Изобретение также имеет отношение к изделию, такому как ювелирное украшение или часы, содержащему одну металлическую деталь, на которой расположен по меньшей мере один камень с рундистом, характеризующемуся тем, что рядом по меньшей мере с одним камнем имеется по меньшей мере один оттиск с гранью, выполненный на поверхности металлической детали и образующий кромку, охватывающую рундист. Предпочтительно вся поверхность металлической детали, граничащая с несколькими камнями,полностью покрыта оттисками. Для лучшего понимания описание изобретения приводится со ссылками на приложенный чертеж,на котором изображн без ограничения объема защиты вариант реализации способа согласно данному изобретению. На фиг. 1-3 изображены различные этапы реализации способа,на фиг. 4 представлен вид сверху изделия, изготовленного по этому способу,на фиг. 5-8 показаны несколько возможных видов выполнения инструмента, позволяющего реализовать способ. На фиг. 1 в разрезе изображена металлическая деталь 1 с отверстием 2, как хорошо известно из существующих технологий установки. Со стороны поверхности металлической детали 1 отверстие 2 имеет коническое основание 3 и цилиндрическую часть 4. Можно заметить, что коническое основание 3, на котором будет расположен камень, находится на очень близком расстоянии от поверхности металличе-1 007233 ской детали 1, это расстояние может находиться в интервале от 0,1 до 0,2 мм. На фиг. 2 изображен камень 5, помещнный в отверстие 2, до начала процесса установки. На фиг. 2 можно увидеть приближение инструмента 6 к поверхности металлической детали 1 в перпендикулярном к ней направлении. Наконечник инструмента 6, изображнного на фиг. 2, имеет коническую форму с острим 12 на конце. Если посмотреть на фиг. 3, можно увидеть инструмент, который будет приложен к поверхности металлической детали 1. При работе инструментом вещество, образующее металлическую деталь 1, выдавливается в разные стороны от острия инструмента 6 и сдвигается таким образом, что образует кромку 8 на рундисте 9 камня 5, предварительно вставленного в отверстие. Эта кромка 8 и позволяет зафиксировать камень 5 в свом отверстии. Следующий этап способа состоит в образовании с помощью инструмента 6 других оттисков 11 на поверхности металлической детали 1, граничащей с камнями 5. Если обратиться к фиг. 4, можно увидеть множество оттисков 11, выполненных на поверхности между камнями. В приведенном примере эти оттиски 11 имеют грани, в данном случае четыре. Оттиски 11, прилегающие к камням, позволяют их удерживать, остальные оттиски 11 предназначены для отражения света. На фиг. 5-8 показаны несколько вариантов выполнения инструмента. Эти варианты выполнения инструмента не исчерпывают всего множества видов, но все они имеют один общий признак: их концы заканчиваются острим 12. Это остри 12, перпендикулярно приложенное к поверхности металла, позволяет выдавить кромку 8 даже в самом тврдом металле. На фиг. 5 изображн инструмент с концом в виде пирамиды; на фиг. 6 изображн инструмент с концом в виде тетраэдра; на фиг. 7 изображн инструмент с коническим концом; на фиг. 8 изображн инструмент, имеющий на конце четыре грани. Описанный способ имеет множество преимуществ. Он позволяет устанавливать камни в очень тврдых металлах, например в титане, так как инструмент, используемый для деформации металла и образования кромки вокруг рундиста камня, действует перпендикулярно к поверхности металлической детали, в которую вставляют камни. Кроме того, тот факт, что инструмент имеет конец, выполняющий оттиск на гладкой поверхности,дат дополнительный эффект, заключающийся в том, что оттиск, выполненный для удержания камня,также отражает свет. Увеличивая количество таких оттисков между камнями создают отражающую зону, усиливающую блеск камней. Тмная зона, которую получают при отделке, выполненной по традиционным технологиям, благодаря данному изобретению исчезает и уступает место зоне, отражающей свет. Наконец, воздействие инструмента не дат стружку, поэтому ювелирное украшение или часы, при изготовлении которых применен этот способ, имеют гладкую поверхность, без выступов и заусенцев. Другое преимущество способа заключается в том, что он позволяет устанавливать камни на внутренней или искривлнной поверхности. Наконец, поверхность, камни на которой установлены способом согласно данному изобретению,имеет ровный, регулярный вид, так как будто камни выровнены по рядам и столбцам. Разумеется, изобретение не ограничивается реализацией, описанной выше в качестве примера. Совсем наоборот, оно охватывает самые различные формы реализации. Можно предположить инструменты другой формы. Очевидно, что данным способом можно устанавливать драгоценные, полудрагоценные или искусственные камни любого вида. Также понятно, что хотя способ приспособлен в частности для установки камней в тврдые металлы, например титан, он может быть в равной степени применн в отношении таких металлов, как золото,серебро или сталь. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ установки по меньшей мере одного камня (5) с рундистом (9) в металлическую деталь (1),включающий следующие этапы: сверление в металлической детали (1) по меньшей мере одного отверстия (2) для установки камня, размещение одного камня (5) в каждом отверстии (2), прикладывание перпендикулярно к поверхности металлической детали и вблизи от края каждого отверстия (2) инструмента(6), конец которого представляет собой остри (12) для отгибания металлической кромки (8) на рундист(9), и формирование по меньшей мере одного оттиска (11), содержащего по меньшей мере одну светоотражающую грань. 2. Способ по п.1, отличающийся тем, что инструмент прикладывают вручную. 3. Способ по п.1, отличающийся тем, что инструмент прикладывают механически. 4. Инструмент (6) для реализации способа по любому из пп.1-3, отличающийся тем, что имеет на конце по меньшей мере одну поверхность, сходящуюся в острие (12). 5. Инструмент (6) по п.4, характеризующийся тем, что имеет конец в виде конуса, завершающегося-2 007233 острим. 6. Инструмент (6) по п.4, характеризующийся тем, что имеет конец в форме тетраэдра, завершающегося острим. 7. Инструмент (6) по п.4, характеризующийся тем, что имеет на конце несколько граней, сходящихся в одном острие. 8. Инструмент (6) по любому из пп.4-7, характеризующийся тем, что его остри имеет радиус от 0,2 до 0,5 мм. 9. Изделие, такое как ювелирное украшение или часы, содержащее металлическую деталь (1), на поверхности которой расположен по меньшей мере один камень (5) с рундистом, характеризующееся тем, что по меньшей мере у одного камня (5) имеется по меньшей мере один оттиск с гранью, выполненный на поверхности металлической детали (1) и образующий кромку, охватывающую рундист (9) камня(5). 10. Изделие по п.9, характеризующееся тем, что вся поверхность металлической детали (1), граничащая с двумя или более камнями (5), покрыта оттисками (11).
