Мобильный телефон с приставкой

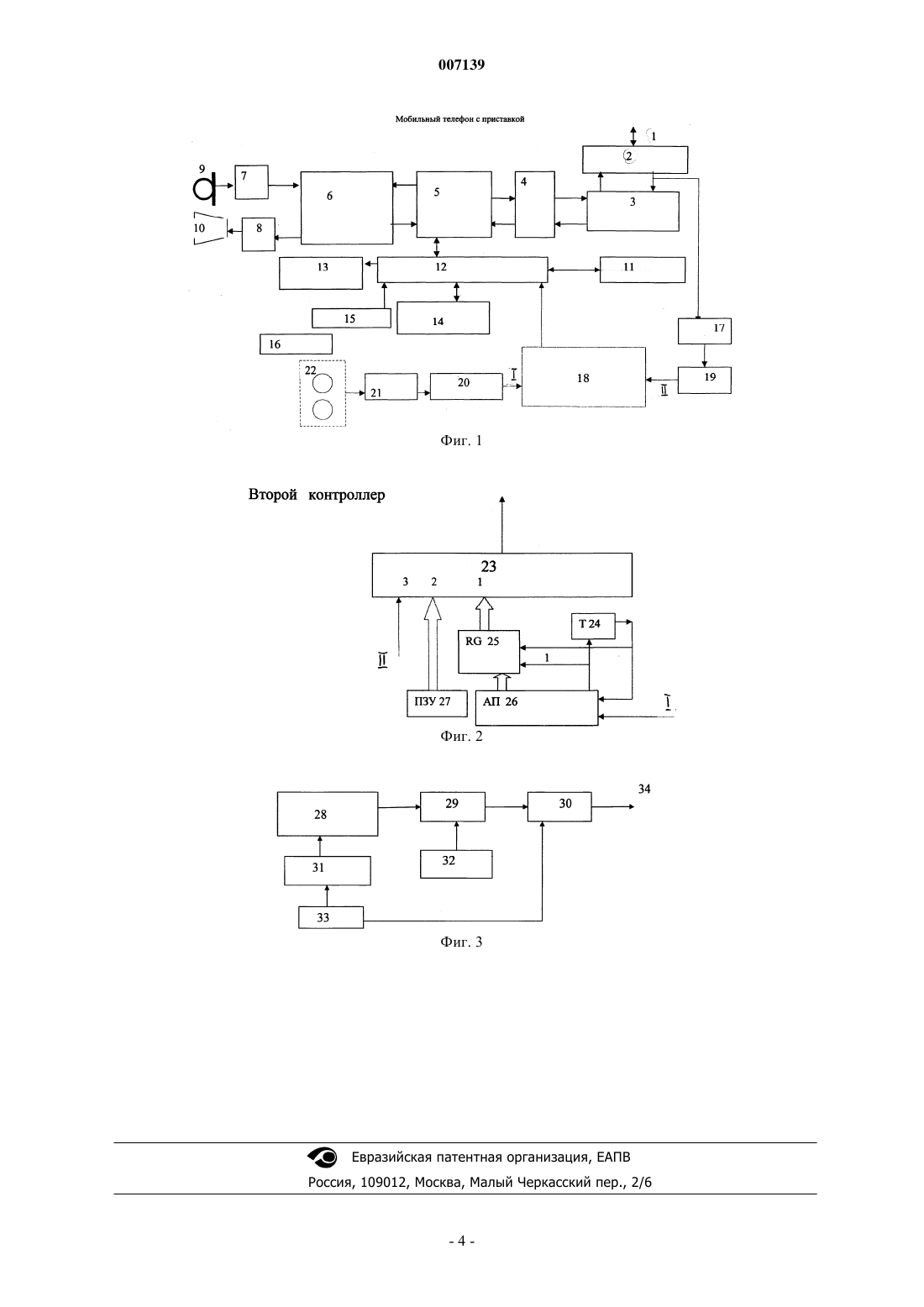

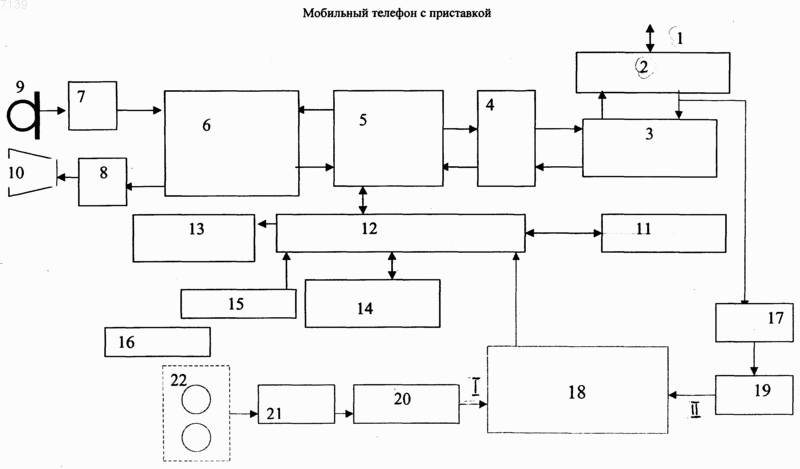

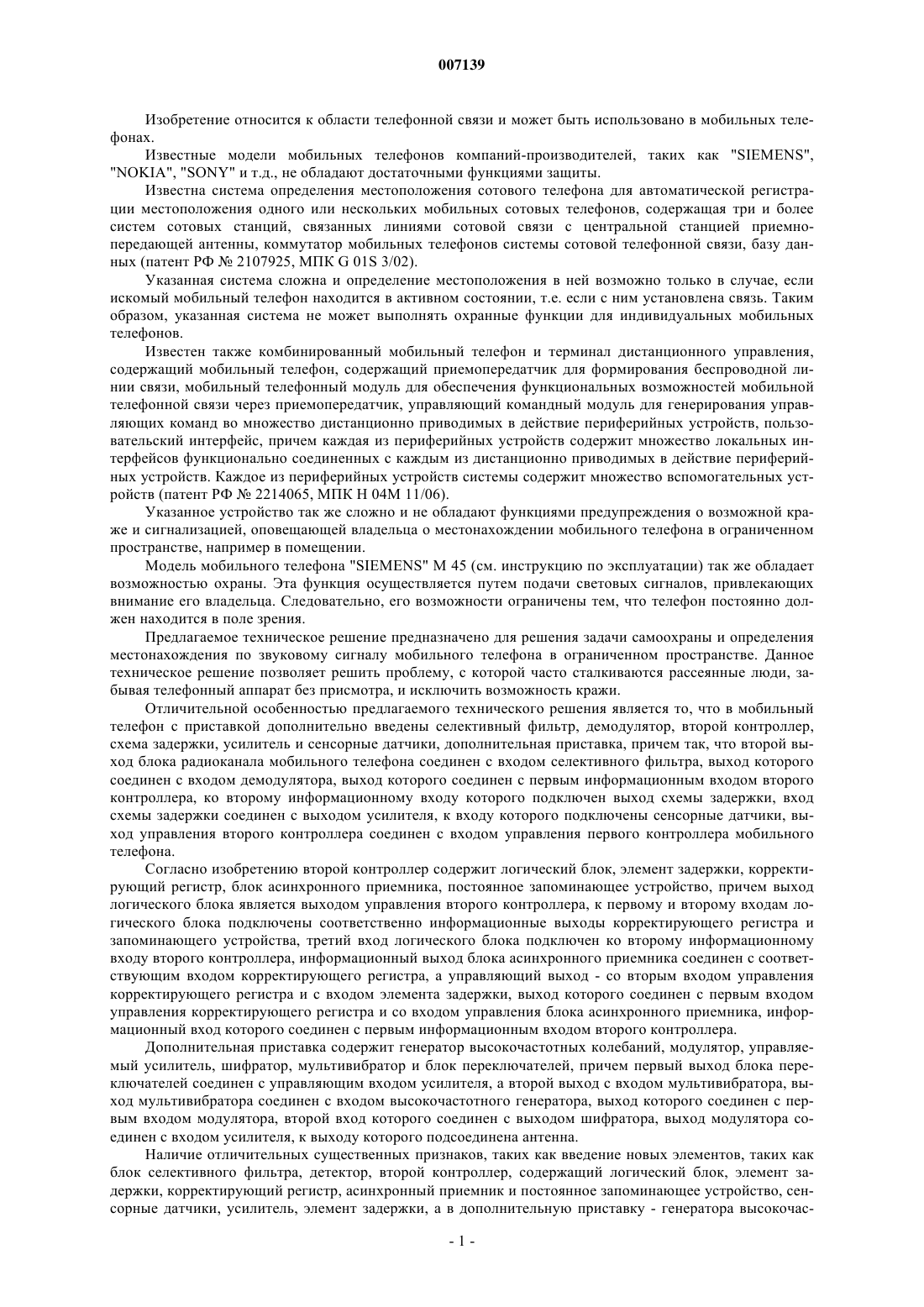

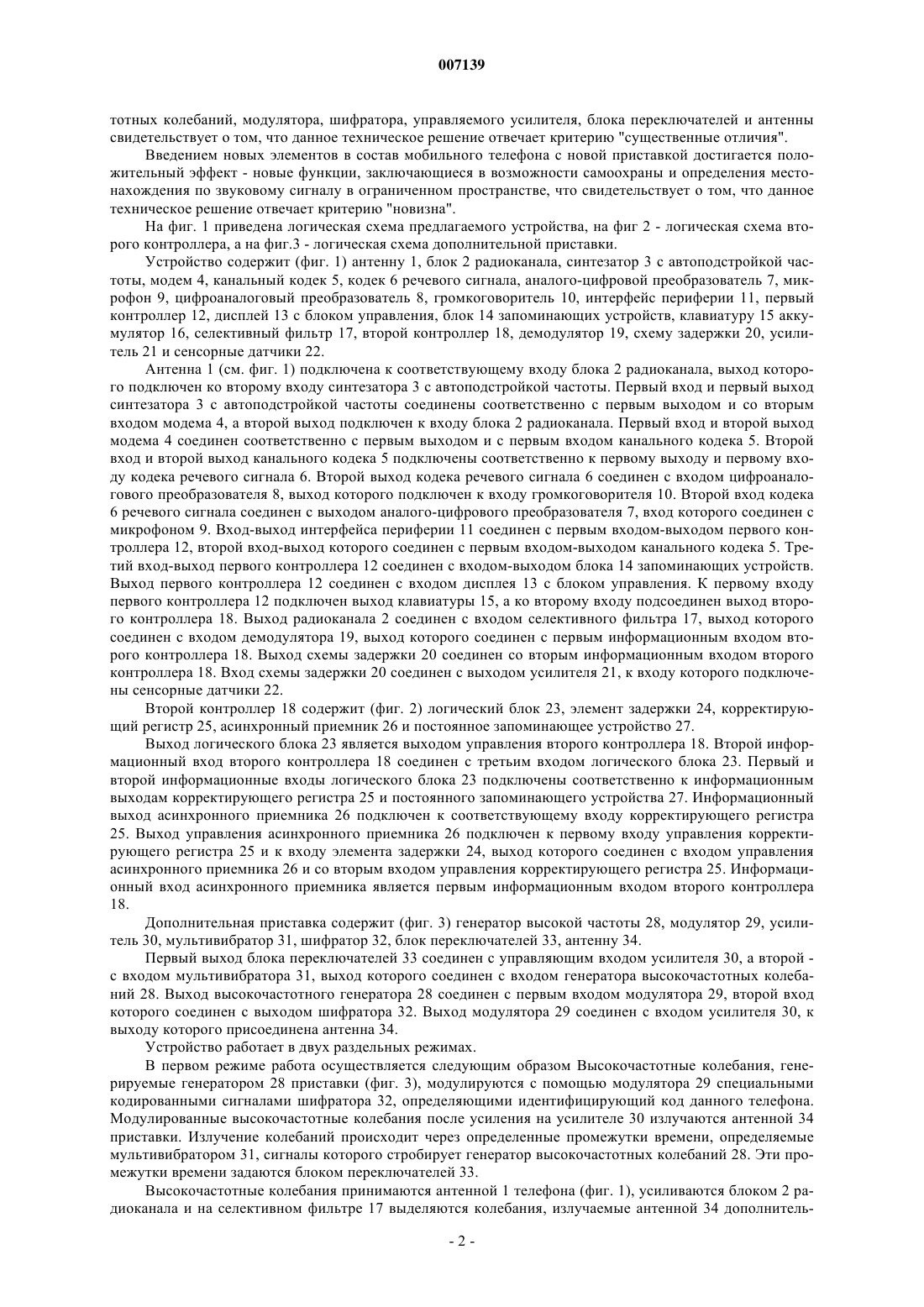

007139 Изобретение относится к области телефонной связи и может быть использовано в мобильных телефонах. Известные модели мобильных телефонов компаний-производителей, таких как "SIEMENS","NOKIA", "SONY" и т.д., не обладают достаточными функциями защиты. Известна система определения местоположения сотового телефона для автоматической регистрации местоположения одного или нескольких мобильных сотовых телефонов, содержащая три и более систем сотовых станций, связанных линиями сотовой связи с центральной станцией приемнопередающей антенны, коммутатор мобильных телефонов системы сотовой телефонной связи, базу данных (патент РФ 2107925, МПК G 01S 3/02). Указанная система сложна и определение местоположения в ней возможно только в случае, если искомый мобильный телефон находится в активном состоянии, т.е. если с ним установлена связь. Таким образом, указанная система не может выполнять охранные функции для индивидуальных мобильных телефонов. Известен также комбинированный мобильный телефон и терминал дистанционного управления,содержащий мобильный телефон, содержащий приемопередатчик для формирования беспроводной линии связи, мобильный телефонный модуль для обеспечения функциональных возможностей мобильной телефонной связи через приемопередатчик, управляющий командный модуль для генерирования управляющих команд во множество дистанционно приводимых в действие периферийных устройств, пользовательский интерфейс, причем каждая из периферийных устройств содержит множество локальных интерфейсов функционально соединенных с каждым из дистанционно приводимых в действие периферийных устройств. Каждое из периферийных устройств системы содержит множество вспомогательных устройств (патент РФ 2214065, МПК H 04M 11/06). Указанное устройство так же сложно и не обладают функциями предупреждения о возможной краже и сигнализацией, оповещающей владельца о местонахождении мобильного телефона в ограниченном пространстве, например в помещении. Модель мобильного телефона "SIEMENS" M 45 (см. инструкцию по эксплуатации) так же обладает возможностью охраны. Эта функция осуществляется путем подачи световых сигналов, привлекающих внимание его владельца. Следовательно, его возможности ограничены тем, что телефон постоянно должен находится в поле зрения. Предлагаемое техническое решение предназначено для решения задачи самоохраны и определения местонахождения по звуковому сигналу мобильного телефона в ограниченном пространстве. Данное техническое решение позволяет решить проблему, с которой часто сталкиваются рассеянные люди, забывая телефонный аппарат без присмотра, и исключить возможность кражи. Отличительной особенностью предлагаемого технического решения является то, что в мобильный телефон с приставкой дополнительно введены селективный фильтр, демодулятор, второй контроллер,схема задержки, усилитель и сенсорные датчики, дополнительная приставка, причем так, что второй выход блока радиоканала мобильного телефона соединен с входом селективного фильтра, выход которого соединен с входом демодулятора, выход которого соединен с первым информационным входом второго контроллера, ко второму информационному входу которого подключен выход схемы задержки, вход схемы задержки соединен с выходом усилителя, к входу которого подключены сенсорные датчики, выход управления второго контроллера соединен с входом управления первого контроллера мобильного телефона. Согласно изобретению второй контроллер содержит логический блок, элемент задержки, корректирующий регистр, блок асинхронного приемника, постоянное запоминающее устройство, причем выход логического блока является выходом управления второго контроллера, к первому и второму входам логического блока подключены соответственно информационные выходы корректирующего регистра и запоминающего устройства, третий вход логического блока подключен ко второму информационному входу второго контроллера, информационный выход блока асинхронного приемника соединен с соответствующим входом корректирующего регистра, а управляющий выход - со вторым входом управления корректирующего регистра и с входом элемента задержки, выход которого соединен с первым входом управления корректирующего регистра и со входом управления блока асинхронного приемника, информационный вход которого соединен с первым информационным входом второго контроллера. Дополнительная приставка содержит генератор высокочастотных колебаний, модулятор, управляемый усилитель, шифратор, мультивибратор и блок переключателей, причем первый выход блока переключателей соединен с управляющим входом усилителя, а второй выход с входом мультивибратора, выход мультивибратора соединен с входом высокочастотного генератора, выход которого соединен с первым входом модулятора, второй вход которого соединен с выходом шифратора, выход модулятора соединен с входом усилителя, к выходу которого подсоединена антенна. Наличие отличительных существенных признаков, таких как введение новых элементов, таких как блок селективного фильтра, детектор, второй контроллер, содержащий логический блок, элемент задержки, корректирующий регистр, асинхронный приемник и постоянное запоминающее устройство, сенсорные датчики, усилитель, элемент задержки, а в дополнительную приставку - генератора высокочас-1 007139 тотных колебаний, модулятора, шифратора, управляемого усилителя, блока переключателей и антенны свидетельствует о том, что данное техническое решение отвечает критерию "существенные отличия". Введением новых элементов в состав мобильного телефона с новой приставкой достигается положительный эффект - новые функции, заключающиеся в возможности самоохраны и определения местонахождения по звуковому сигналу в ограниченном пространстве, что свидетельствует о том, что данное техническое решение отвечает критерию "новизна". На фиг. 1 приведена логическая схема предлагаемого устройства, на фиг 2 - логическая схема второго контроллера, а на фиг.3 - логическая схема дополнительной приставки. Устройство содержит (фиг. 1) антенну 1, блок 2 радиоканала, синтезатор 3 с автоподстройкой частоты, модем 4, канальный кодек 5, кодек 6 речевого сигнала, аналого-цифровой преобразователь 7, микрофон 9, цифроаналоговый преобразователь 8, громкоговоритель 10, интерфейс периферии 11, первый контроллер 12, дисплей 13 с блоком управления, блок 14 запоминающих устройств, клавиатуру 15 аккумулятор 16, селективный фильтр 17, второй контроллер 18, демодулятор 19, схему задержки 20, усилитель 21 и сенсорные датчики 22. Антенна 1 (см. фиг. 1) подключена к соответствующему входу блока 2 радиоканала, выход которого подключен ко второму входу синтезатора 3 с автоподстройкой частоты. Первый вход и первый выход синтезатора 3 с автоподстройкой частоты соединены соответственно с первым выходом и со вторым входом модема 4, а второй выход подключен к входу блока 2 радиоканала. Первый вход и второй выход модема 4 соединен соответственно с первым выходом и с первым входом канального кодека 5. Второй вход и второй выход канального кодека 5 подключены соответственно к первому выходу и первому входу кодека речевого сигнала 6. Второй выход кодека речевого сигнала 6 соединен с входом цифроаналогового преобразователя 8, выход которого подключен к входу громкоговорителя 10. Второй вход кодека 6 речевого сигнала соединен с выходом аналого-цифрового преобразователя 7, вход которого соединен с микрофоном 9. Вход-выход интерфейса периферии 11 соединен с первым входом-выходом первого контроллера 12, второй вход-выход которого соединен с первым входом-выходом канального кодека 5. Третий вход-выход первого контроллера 12 соединен с входом-выходом блока 14 запоминающих устройств. Выход первого контроллера 12 соединен с входом дисплея 13 с блоком управления. К первому входу первого контроллера 12 подключен выход клавиатуры 15, а ко второму входу подсоединен выход второго контроллера 18. Выход радиоканала 2 соединен с входом селективного фильтра 17, выход которого соединен с входом демодулятора 19, выход которого соединен с первым информационным входом второго контроллера 18. Выход схемы задержки 20 соединен со вторым информационным входом второго контроллера 18. Вход схемы задержки 20 соединен с выходом усилителя 21, к входу которого подключены сенсорные датчики 22. Второй контроллер 18 содержит (фиг. 2) логический блок 23, элемент задержки 24, корректирующий регистр 25, асинхронный приемник 26 и постоянное запоминающее устройство 27. Выход логического блока 23 является выходом управления второго контроллера 18. Второй информационный вход второго контроллера 18 соединен с третьим входом логического блока 23. Первый и второй информационные входы логического блока 23 подключены соответственно к информационным выходам корректирующего регистра 25 и постоянного запоминающего устройства 27. Информационный выход асинхронного приемника 26 подключен к соответствующему входу корректирующего регистра 25. Выход управления асинхронного приемника 26 подключен к первому входу управления корректирующего регистра 25 и к входу элемента задержки 24, выход которого соединен с входом управления асинхронного приемника 26 и со вторым входом управления корректирующего регистра 25. Информационный вход асинхронного приемника является первым информационным входом второго контроллера 18. Дополнительная приставка содержит (фиг. 3) генератор высокой частоты 28, модулятор 29, усилитель 30, мультивибратор 31, шифратор 32, блок переключателей 33, антенну 34. Первый выход блока переключателей 33 соединен с управляющим входом усилителя 30, а второй с входом мультивибратора 31, выход которого соединен с входом генератора высокочастотных колебаний 28. Выход высокочастотного генератора 28 соединен с первым входом модулятора 29, второй вход которого соединен с выходом шифратора 32. Выход модулятора 29 соединен с входом усилителя 30, к выходу которого присоединена антенна 34. Устройство работает в двух раздельных режимах. В первом режиме работа осуществляется следующим образом Высокочастотные колебания, генерируемые генератором 28 приставки (фиг. 3), модулируются с помощью модулятора 29 специальными кодированными сигналами шифратора 32, определяющими идентифицирующий код данного телефона. Модулированные высокочастотные колебания после усиления на усилителе 30 излучаются антенной 34 приставки. Излучение колебаний происходит через определенные промежутки времени, определяемые мультивибратором 31, сигналы которого стробирует генератор высокочастотных колебаний 28. Эти промежутки времени задаются блоком переключателей 33. Высокочастотные колебания принимаются антенной 1 телефона (фиг. 1), усиливаются блоком 2 радиоканала и на селективном фильтре 17 выделяются колебания, излучаемые антенной 34 дополнитель-2 007139 ной приставки, которые поступают на вход демодулятора 19. После детектирования сигналы с выхода демодулятора 19 поступают на информационный вход асинхронного приемника 26 второго контроллера 18, где происходит преобразование последовательного кода идентификации данного телефонного аппарата в параллельный код. По завершении преобразования по сигналу готовности асинхронного приемника 26, подаваемому на первый вход управления, этот код принимается в корректирующий регистр 25, где автоматически происходит коррекция ошибок передачи. Содержимое корректирующего регистра 25 сравнивается в логическом блоке 23 с кодом, содержащимся в постоянном запоминающем устройстве 27. При совпадении этих кодов логический блок 23 выдает сигнал логической единицы на вход управления первого контроллера 12, который через определенные промежутки времени, равные промежуткам времени излучения приставки, опрашивает выход управления блока второго контроллера 18. Одновременно по завершении преобразования сигнал готовности асинхронного приемника 26 после задержки на элементе 24, поступая на вход управления, приводит его и соответственно корректирующий регистр 25 в исходное состояние. При удалении дополнительной приставки от телефона на некоторое расстояние,устанавливаемое блоком переключателей 33 путем регулирования коэффициента усиления усилителя 30,амплитуды колебаний, излучаемые антенной 34, становятся ниже уровня чувствительности радиоканала 2 телефонного аппарата, т.е. будет отсутствовать полезный сигнал, следовательно результат преобразования будет нулевым. В этом случае логический блок 19 вырабатывает нулевой логический уровень. По этому сигналу первый контроллер 12 вырабатывает соответствующий кодовый сигнал предупреждения,приводящий в действие встроенный зуммер (на чертеже не показано). Таким образом, мобильный телефон привлекает внимание его владельца. Второй режим является независимым и заключается в следующем. При касании к сенсорным датчикам 22, расположенным на внешней стороне корпуса телефона, вырабатываются сигналы, которые после усиления на усилителе 21 и задержки на схеме задержки 20 через логический блок 23 также поступают на соответствующий вход контроллера 12. Таким образом, осуществляется дополнительный режим охраны телефонного аппарата. Далее работа устройства происходит аналогично первому режиму. Оба режима работы задаются с помощью клавиатуры 15, запоминаются в блоке 14 запоминающих устройств и отображаются в виде условных знаков на дисплее с блоком управления 13. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Мобильный телефон с приставкой, отличающийся тем, что в него дополнительно введены селективный фильтр, демодулятор, второй контроллер, схема задержки, усилитель, сенсорные датчики, дополнительная приставка, причем так, что второй выход радиоканала мобильного телефона соединен с входом селективного фильтра, выход которого соединен с входом демодулятора, выход которого соединен с первым информационным входом второго контроллера, ко второму информационному входу которого подключен выход схемы задержки, вход схемы задержки соединен с выходом усилителя, к входу которого подключены сенсорные датчики, выход управления второго контроллера соединен с входом управления первого контроллера мобильного телефона. 2. Телефон по п.1, отличающийся тем, что второй контроллер содержит логический блок, элемент задержки, корректирующий регистр, блок асинхронного приемника, постоянное запоминающее устройство, причем выход логического блока является выходом управления второго контроллера, к первому и второму входам логического блока подключены соответственно информационные выходы корректирующего регистра и запоминающего устройства, третий вход логического блока является вторым информационным входом второго контроллера, информационный выход блока асинхронного приемника соединен с соответствующим входом корректирующего регистра, а управляющий выход - со вторым входом управления корректирующего регистра и с входом элемента задержки, выход которого соединен с первым входом управления корректирующего регистра и с входом управления блока асинхронного приемника, информационный вход которого является первым информационным входом второго контроллера. 3. Телефон по пп.1 и 2, отличающийся тем, что дополнительная приставка содержит генератор высокочастотных колебаний, модулятор, управляемый усилитель, шифратор, мультивибратор и блок переключателей, причем первый выход блока переключателей соединен с управляющим входом усилителя, а второй выход - с входом мультивибратора, выход мультивибратора соединен с входом высокочастотного генератора, выход которого соединен с первым входом модулятора, второй вход которого соединен с выходом шифратора, выход модулятора соединен с входом усилителя, к выходу которого присоединена антенна.
