Конструкция строения, складываемого и раскладываемого под действием его собственного веса относительно вертикальных шарнирных осей

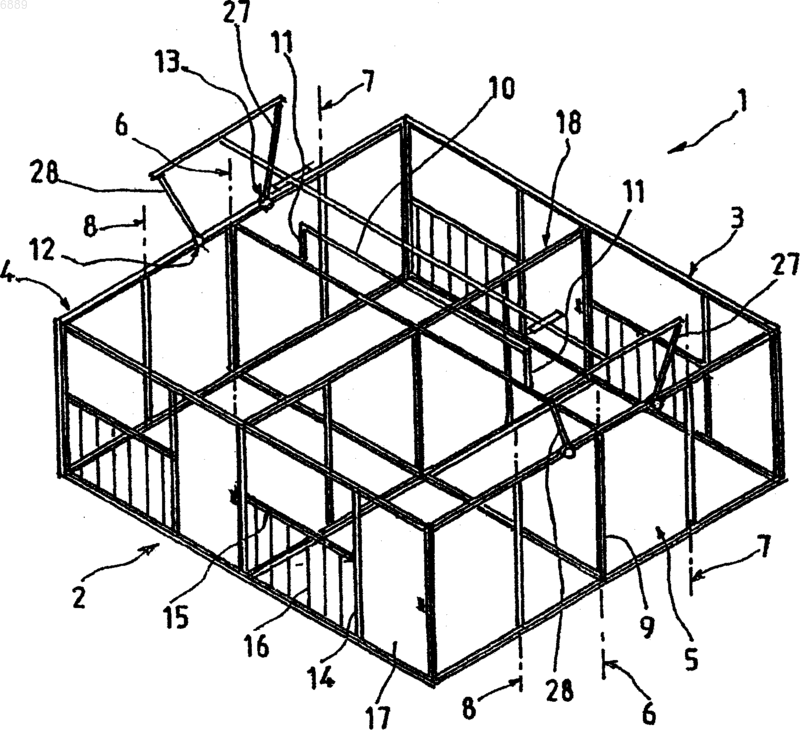

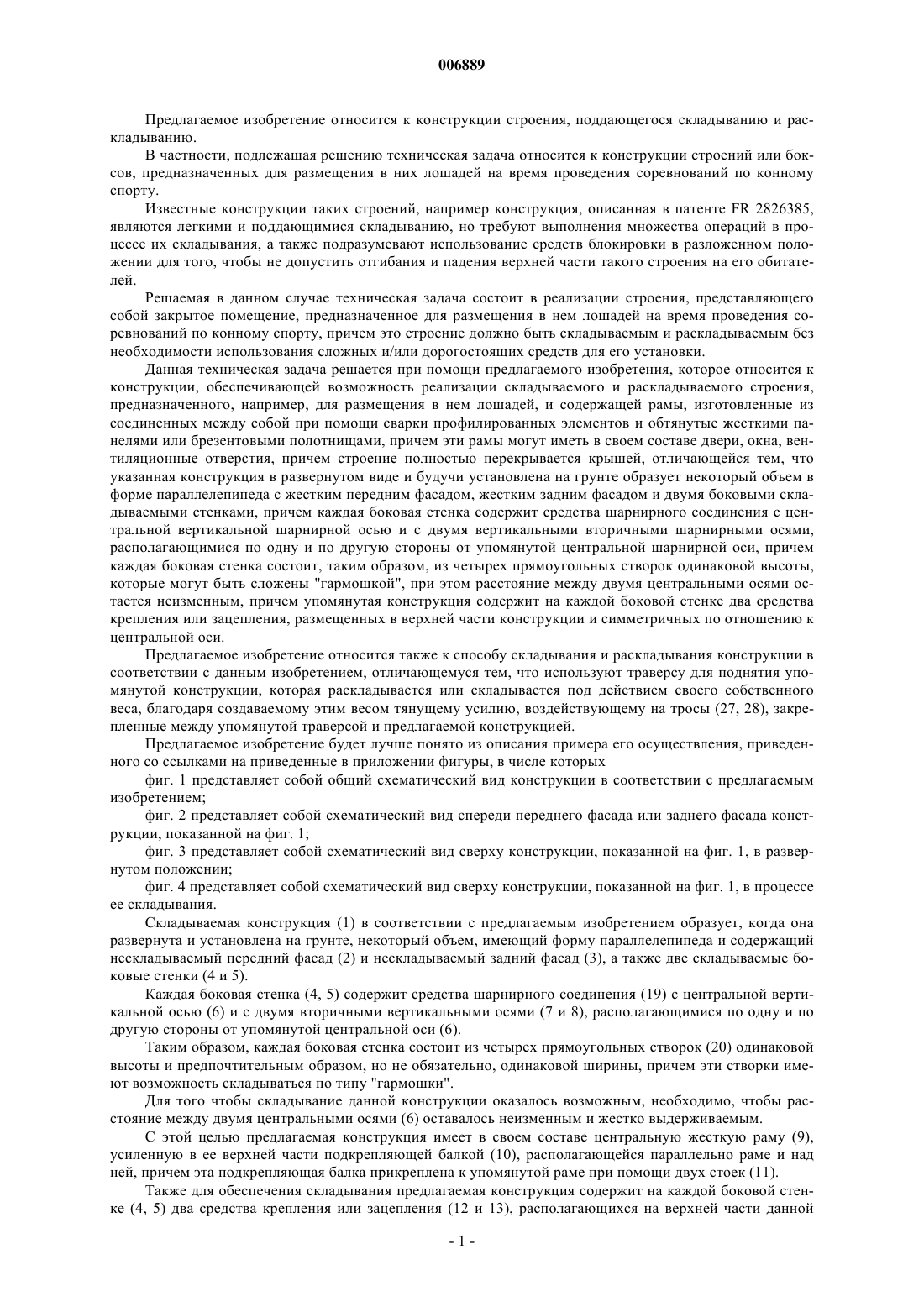

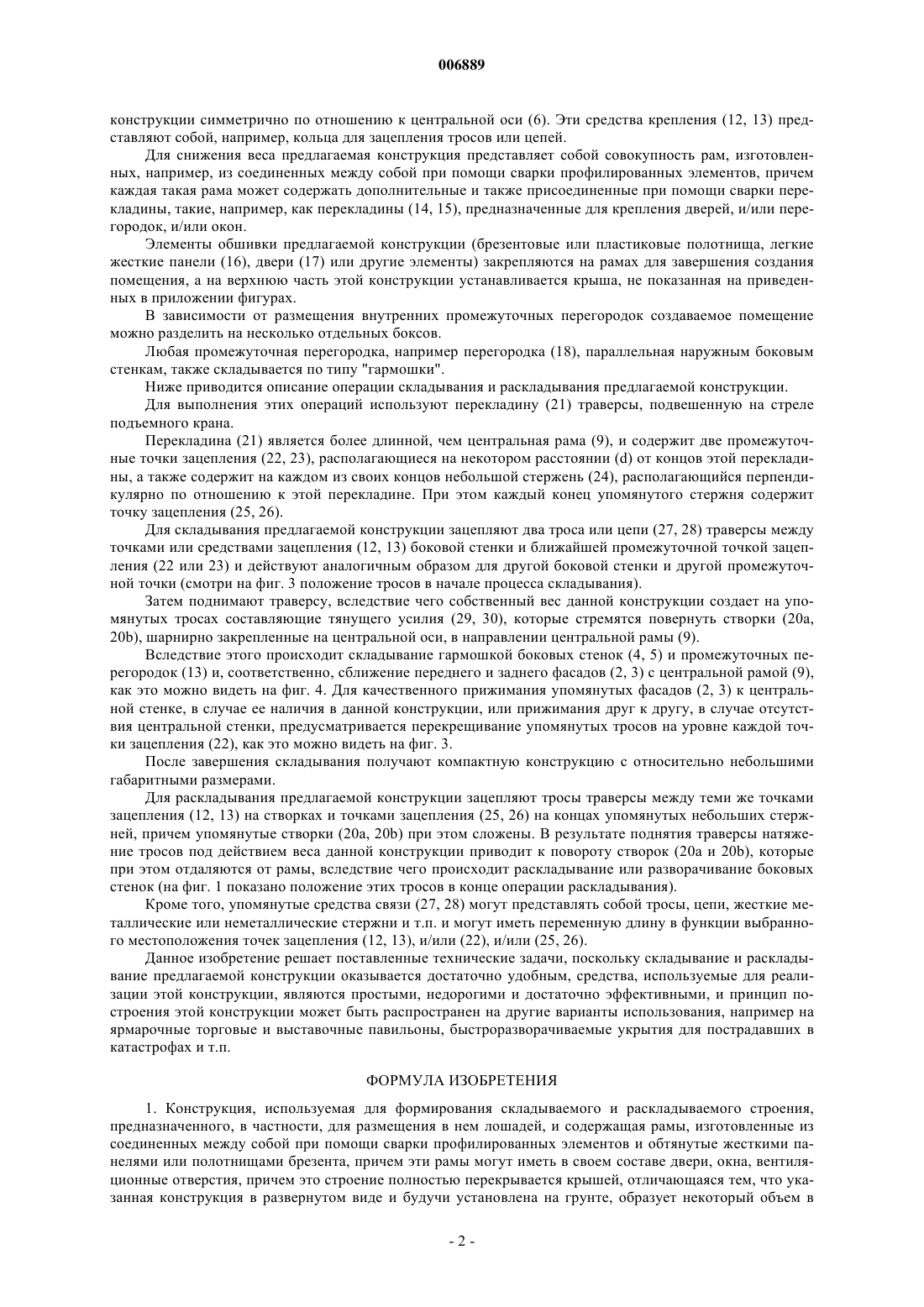

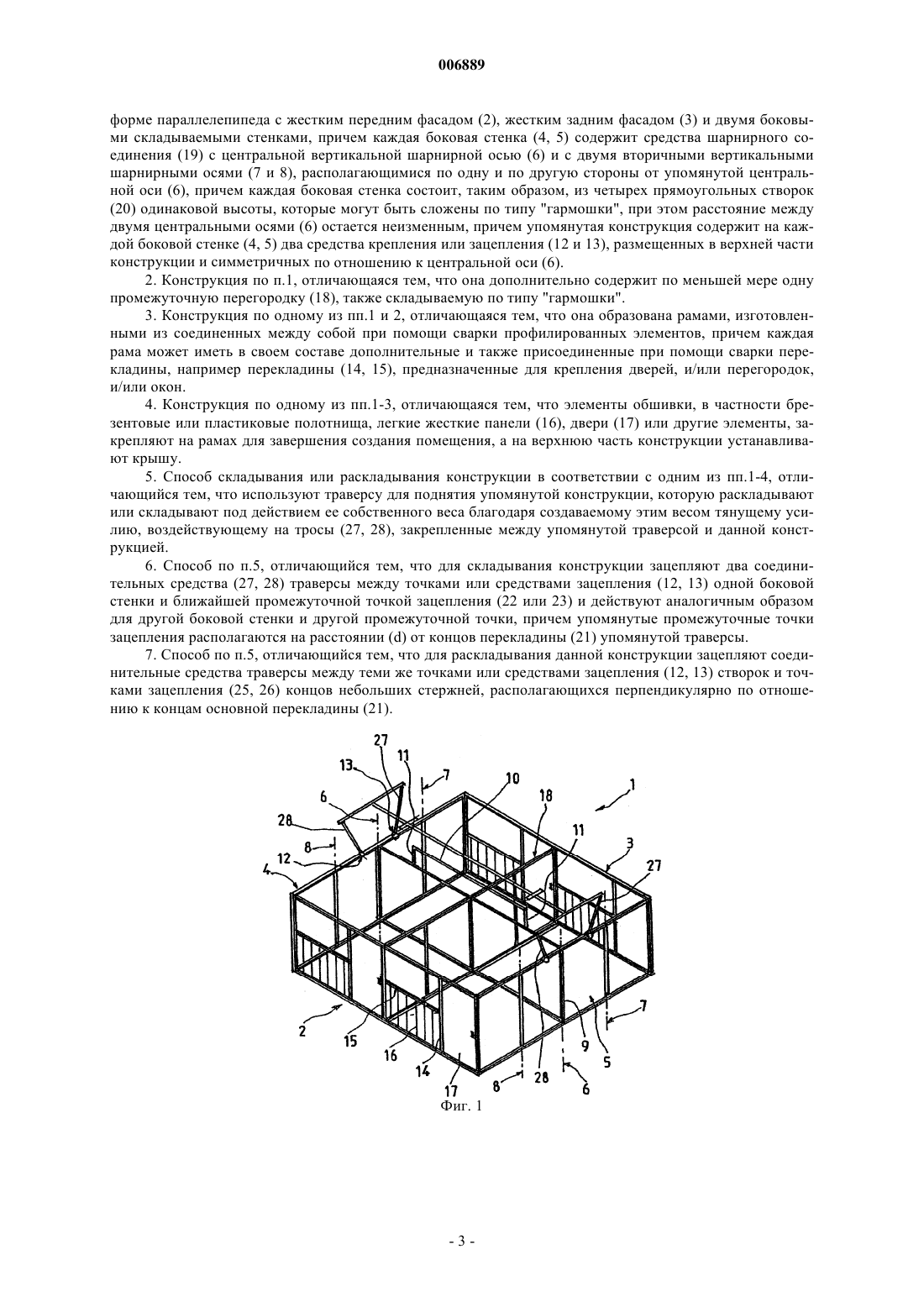

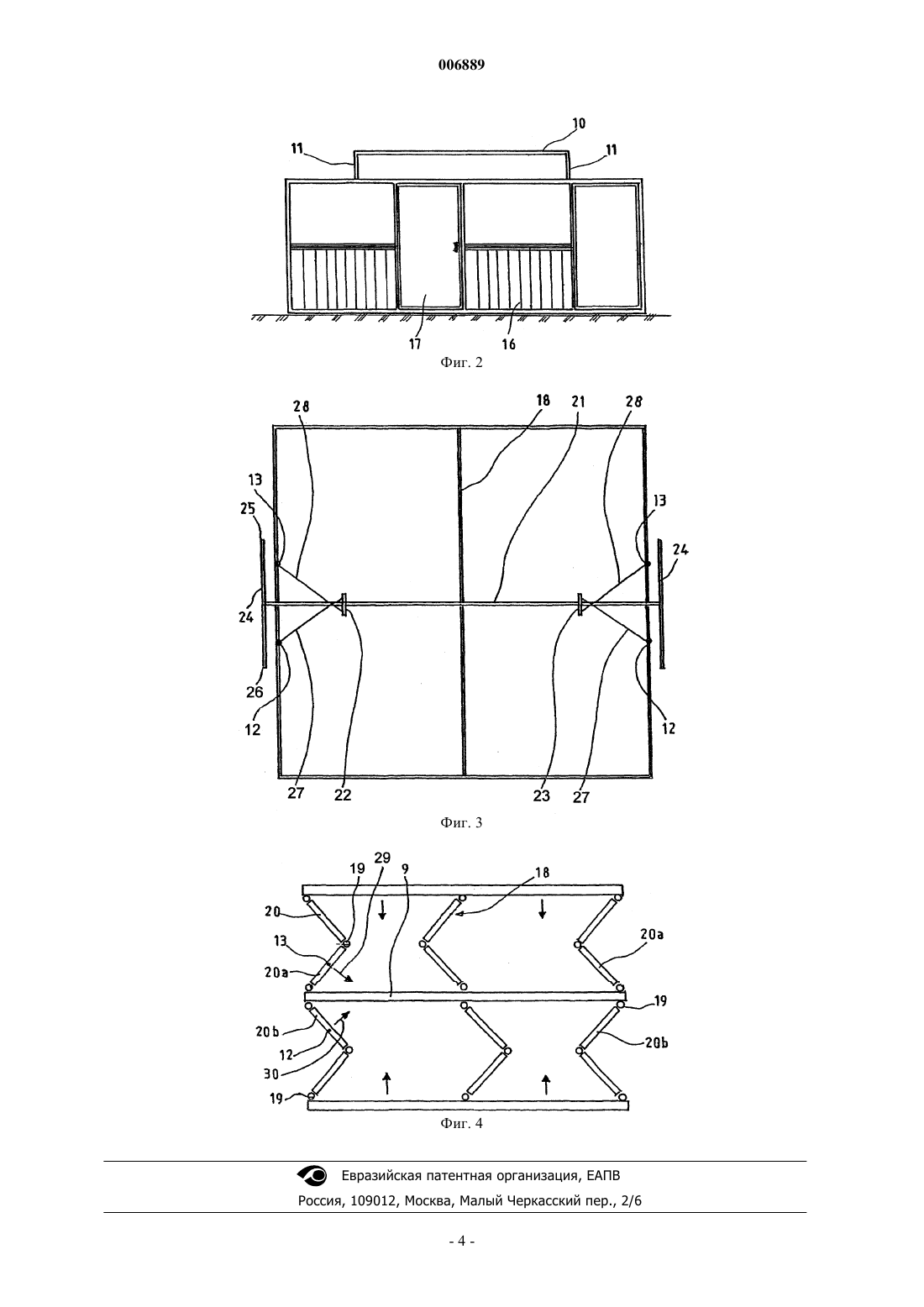

006889 Предлагаемое изобретение относится к конструкции строения, поддающегося складыванию и раскладыванию. В частности, подлежащая решению техническая задача относится к конструкции строений или боксов, предназначенных для размещения в них лошадей на время проведения соревнований по конному спорту. Известные конструкции таких строений, например конструкция, описанная в патенте FR 2826385,являются легкими и поддающимися складыванию, но требуют выполнения множества операций в процессе их складывания, а также подразумевают использование средств блокировки в разложенном положении для того, чтобы не допустить отгибания и падения верхней части такого строения на его обитателей. Решаемая в данном случае техническая задача состоит в реализации строения, представляющего собой закрытое помещение, предназначенное для размещения в нем лошадей на время проведения соревнований по конному спорту, причем это строение должно быть складываемым и раскладываемым без необходимости использования сложных и/или дорогостоящих средств для его установки. Данная техническая задача решается при помощи предлагаемого изобретения, которое относится к конструкции, обеспечивающей возможность реализации складываемого и раскладываемого строения,предназначенного, например, для размещения в нем лошадей, и содержащей рамы, изготовленные из соединенных между собой при помощи сварки профилированных элементов и обтянутые жесткими панелями или брезентовыми полотнищами, причем эти рамы могут иметь в своем составе двери, окна, вентиляционные отверстия, причем строение полностью перекрывается крышей, отличающейся тем, что указанная конструкция в развернутом виде и будучи установлена на грунте образует некоторый объем в форме параллелепипеда с жестким передним фасадом, жестким задним фасадом и двумя боковыми складываемыми стенками, причем каждая боковая стенка содержит средства шарнирного соединения с центральной вертикальной шарнирной осью и с двумя вертикальными вторичными шарнирными осями,располагающимися по одну и по другую стороны от упомянутой центральной шарнирной оси, причем каждая боковая стенка состоит, таким образом, из четырех прямоугольных створок одинаковой высоты,которые могут быть сложены "гармошкой", при этом расстояние между двумя центральными осями остается неизменным, причем упомянутая конструкция содержит на каждой боковой стенке два средства крепления или зацепления, размещенных в верхней части конструкции и симметричных по отношению к центральной оси. Предлагаемое изобретение относится также к способу складывания и раскладывания конструкции в соответствии с данным изобретением, отличающемуся тем, что используют траверсу для поднятия упомянутой конструкции, которая раскладывается или складывается под действием своего собственного веса, благодаря создаваемому этим весом тянущему усилию, воздействующему на тросы (27, 28), закрепленные между упомянутой траверсой и предлагаемой конструкцией. Предлагаемое изобретение будет лучше понято из описания примера его осуществления, приведенного со ссылками на приведенные в приложении фигуры, в числе которых фиг. 1 представляет собой общий схематический вид конструкции в соответствии с предлагаемым изобретением; фиг. 2 представляет собой схематический вид спереди переднего фасада или заднего фасада конструкции, показанной на фиг. 1; фиг. 3 представляет собой схематический вид сверху конструкции, показанной на фиг. 1, в развернутом положении; фиг. 4 представляет собой схематический вид сверху конструкции, показанной на фиг. 1, в процессе ее складывания. Складываемая конструкция (1) в соответствии с предлагаемым изобретением образует, когда она развернута и установлена на грунте, некоторый объем, имеющий форму параллелепипеда и содержащий нескладываемый передний фасад (2) и нескладываемый задний фасад (3), а также две складываемые боковые стенки (4 и 5). Каждая боковая стенка (4, 5) содержит средства шарнирного соединения (19) с центральной вертикальной осью (6) и с двумя вторичными вертикальными осями (7 и 8), располагающимися по одну и по другую стороны от упомянутой центральной оси (6). Таким образом, каждая боковая стенка состоит из четырех прямоугольных створок (20) одинаковой высоты и предпочтительным образом, но не обязательно, одинаковой ширины, причем эти створки имеют возможность складываться по типу "гармошки". Для того чтобы складывание данной конструкции оказалось возможным, необходимо, чтобы расстояние между двумя центральными осями (6) оставалось неизменным и жестко выдерживаемым. С этой целью предлагаемая конструкция имеет в своем составе центральную жесткую раму (9),усиленную в ее верхней части подкрепляющей балкой (10), располагающейся параллельно раме и над ней, причем эта подкрепляющая балка прикреплена к упомянутой раме при помощи двух стоек (11). Также для обеспечения складывания предлагаемая конструкция содержит на каждой боковой стенке (4, 5) два средства крепления или зацепления (12 и 13), располагающихся на верхней части данной-1 006889 конструкции симметрично по отношению к центральной оси (6). Эти средства крепления (12, 13) представляют собой, например, кольца для зацепления тросов или цепей. Для снижения веса предлагаемая конструкция представляет собой совокупность рам, изготовленных, например, из соединенных между собой при помощи сварки профилированных элементов, причем каждая такая рама может содержать дополнительные и также присоединенные при помощи сварки перекладины, такие, например, как перекладины (14, 15), предназначенные для крепления дверей, и/или перегородок, и/или окон. Элементы обшивки предлагаемой конструкции (брезентовые или пластиковые полотнища, легкие жесткие панели (16), двери (17) или другие элементы) закрепляются на рамах для завершения создания помещения, а на верхнюю часть этой конструкции устанавливается крыша, не показанная на приведенных в приложении фигурах. В зависимости от размещения внутренних промежуточных перегородок создаваемое помещение можно разделить на несколько отдельных боксов. Любая промежуточная перегородка, например перегородка (18), параллельная наружным боковым стенкам, также складывается по типу "гармошки". Ниже приводится описание операции складывания и раскладывания предлагаемой конструкции. Для выполнения этих операций используют перекладину (21) траверсы, подвешенную на стреле подъемного крана. Перекладина (21) является более длинной, чем центральная рама (9), и содержит две промежуточные точки зацепления (22, 23), располагающиеся на некотором расстоянии (d) от концов этой перекладины, а также содержит на каждом из своих концов небольшой стержень (24), располагающийся перпендикулярно по отношению к этой перекладине. При этом каждый конец упомянутого стержня содержит точку зацепления (25, 26). Для складывания предлагаемой конструкции зацепляют два троса или цепи (27, 28) траверсы между точками или средствами зацепления (12, 13) боковой стенки и ближайшей промежуточной точкой зацепления (22 или 23) и действуют аналогичным образом для другой боковой стенки и другой промежуточной точки (смотри на фиг. 3 положение тросов в начале процесса складывания). Затем поднимают траверсу, вследствие чего собственный вес данной конструкции создает на упомянутых тросах составляющие тянущего усилия (29, 30), которые стремятся повернуть створки (20 а,20b), шарнирно закрепленные на центральной оси, в направлении центральной рамы (9). Вследствие этого происходит складывание гармошкой боковых стенок (4, 5) и промежуточных перегородок (13) и, соответственно, сближение переднего и заднего фасадов (2, 3) с центральной рамой (9),как это можно видеть на фиг. 4. Для качественного прижимания упомянутых фасадов (2, 3) к центральной стенке, в случае ее наличия в данной конструкции, или прижимания друг к другу, в случае отсутствия центральной стенки, предусматривается перекрещивание упомянутых тросов на уровне каждой точки зацепления (22), как это можно видеть на фиг. 3. После завершения складывания получают компактную конструкцию с относительно небольшими габаритными размерами. Для раскладывания предлагаемой конструкции зацепляют тросы траверсы между теми же точками зацепления (12, 13) на створках и точками зацепления (25, 26) на концах упомянутых небольших стержней, причем упомянутые створки (20 а, 20b) при этом сложены. В результате поднятия траверсы натяжение тросов под действием веса данной конструкции приводит к повороту створок (20 а и 20b), которые при этом отдаляются от рамы, вследствие чего происходит раскладывание или разворачивание боковых стенок (на фиг. 1 показано положение этих тросов в конце операции раскладывания). Кроме того, упомянутые средства связи (27, 28) могут представлять собой тросы, цепи, жесткие металлические или неметаллические стержни и т.п. и могут иметь переменную длину в функции выбранного местоположения точек зацепления (12, 13), и/или (22), и/или (25, 26). Данное изобретение решает поставленные технические задачи, поскольку складывание и раскладывание предлагаемой конструкции оказывается достаточно удобным, средства, используемые для реализации этой конструкции, являются простыми, недорогими и достаточно эффективными, и принцип построения этой конструкции может быть распространен на другие варианты использования, например на ярмарочные торговые и выставочные павильоны, быстроразворачиваемые укрытия для пострадавших в катастрофах и т.п. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Конструкция, используемая для формирования складываемого и раскладываемого строения,предназначенного, в частности, для размещения в нем лошадей, и содержащаярамы, изготовленные из соединенных между собой при помощи сварки профилированных элементов и обтянутые жесткими панелями или полотнищами брезента, причем эти рамы могут иметь в своем составе двери, окна, вентиляционные отверстия, причем это строение полностью перекрывается крышей, отличающаяся тем, что указанная конструкция в развернутом виде и будучи установлена на грунте, образует некоторый объем в-2 006889 форме параллелепипеда с жестким передним фасадом (2), жестким задним фасадом (3) и двумя боковыми складываемыми стенками, причем каждая боковая стенка (4, 5) содержит средства шарнирного соединения (19) с центральной вертикальной шарнирной осью (6) и с двумя вторичными вертикальными шарнирными осями (7 и 8), располагающимися по одну и по другую стороны от упомянутой центральной оси (6), причем каждая боковая стенка состоит, таким образом, из четырех прямоугольных створок(20) одинаковой высоты, которые могут быть сложены по типу "гармошки", при этом расстояние между двумя центральными осями (6) остается неизменным, причем упомянутая конструкция содержит на каждой боковой стенке (4, 5) два средства крепления или зацепления (12 и 13), размещенных в верхней части конструкции и симметричных по отношению к центральной оси (6). 2. Конструкция по п.1, отличающаяся тем, что она дополнительно содержит по меньшей мере одну промежуточную перегородку (18), также складываемую по типу "гармошки". 3. Конструкция по одному из пп.1 и 2, отличающаяся тем, что она образована рамами, изготовленными из соединенных между собой при помощи сварки профилированных элементов, причем каждая рама может иметь в своем составе дополнительные и также присоединенные при помощи сварки перекладины, например перекладины (14, 15), предназначенные для крепления дверей, и/или перегородок,и/или окон. 4. Конструкция по одному из пп.1-3, отличающаяся тем, что элементы обшивки, в частности брезентовые или пластиковые полотнища, легкие жесткие панели (16), двери (17) или другие элементы, закрепляют на рамах для завершения создания помещения, а на верхнюю часть конструкции устанавливают крышу. 5. Способ складывания или раскладывания конструкции в соответствии с одним из пп.1-4, отличающийся тем, что используют траверсу для поднятия упомянутой конструкции, которую раскладывают или складывают под действием ее собственного веса благодаря создаваемому этим весом тянущему усилию, воздействующему на тросы (27, 28), закрепленные между упомянутой траверсой и данной конструкцией. 6. Способ по п.5, отличающийся тем, что для складывания конструкции зацепляют два соединительных средства (27, 28) траверсы между точками или средствами зацепления (12, 13) одной боковой стенки и ближайшей промежуточной точкой зацепления (22 или 23) и действуют аналогичным образом для другой боковой стенки и другой промежуточной точки, причем упомянутые промежуточные точки зацепления располагаются на расстоянии (d) от концов перекладины (21) упомянутой траверсы. 7. Способ по п.5, отличающийся тем, что для раскладывания данной конструкции зацепляют соединительные средства траверсы между теми же точками или средствами зацепления (12, 13) створок и точками зацепления (25, 26) концов небольших стержней, располагающихся перпендикулярно по отношению к концам основной перекладины (21).
