Силовая тросовая пломба

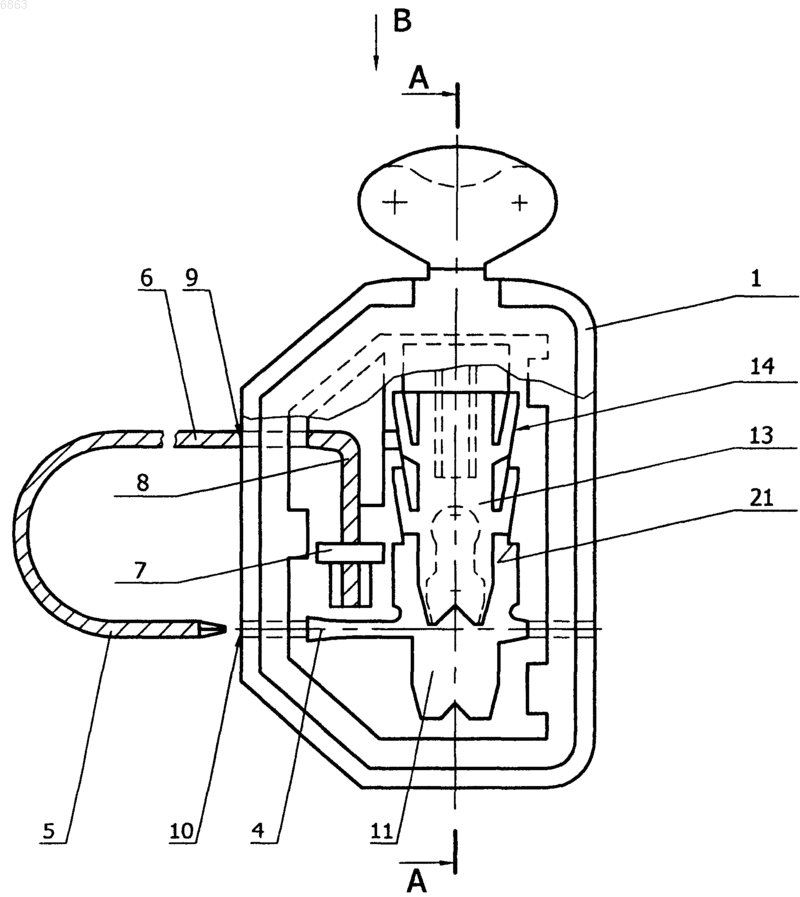

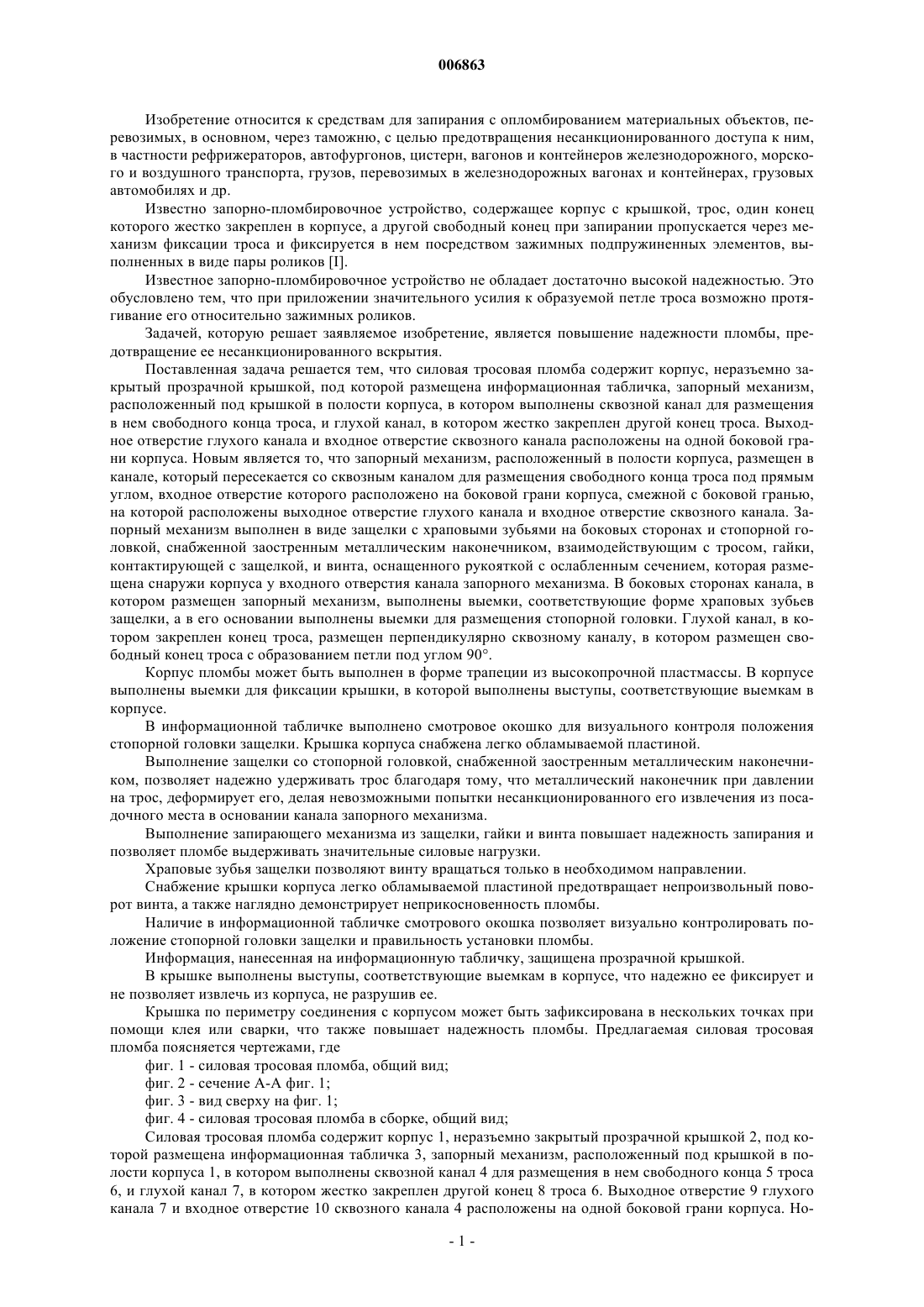

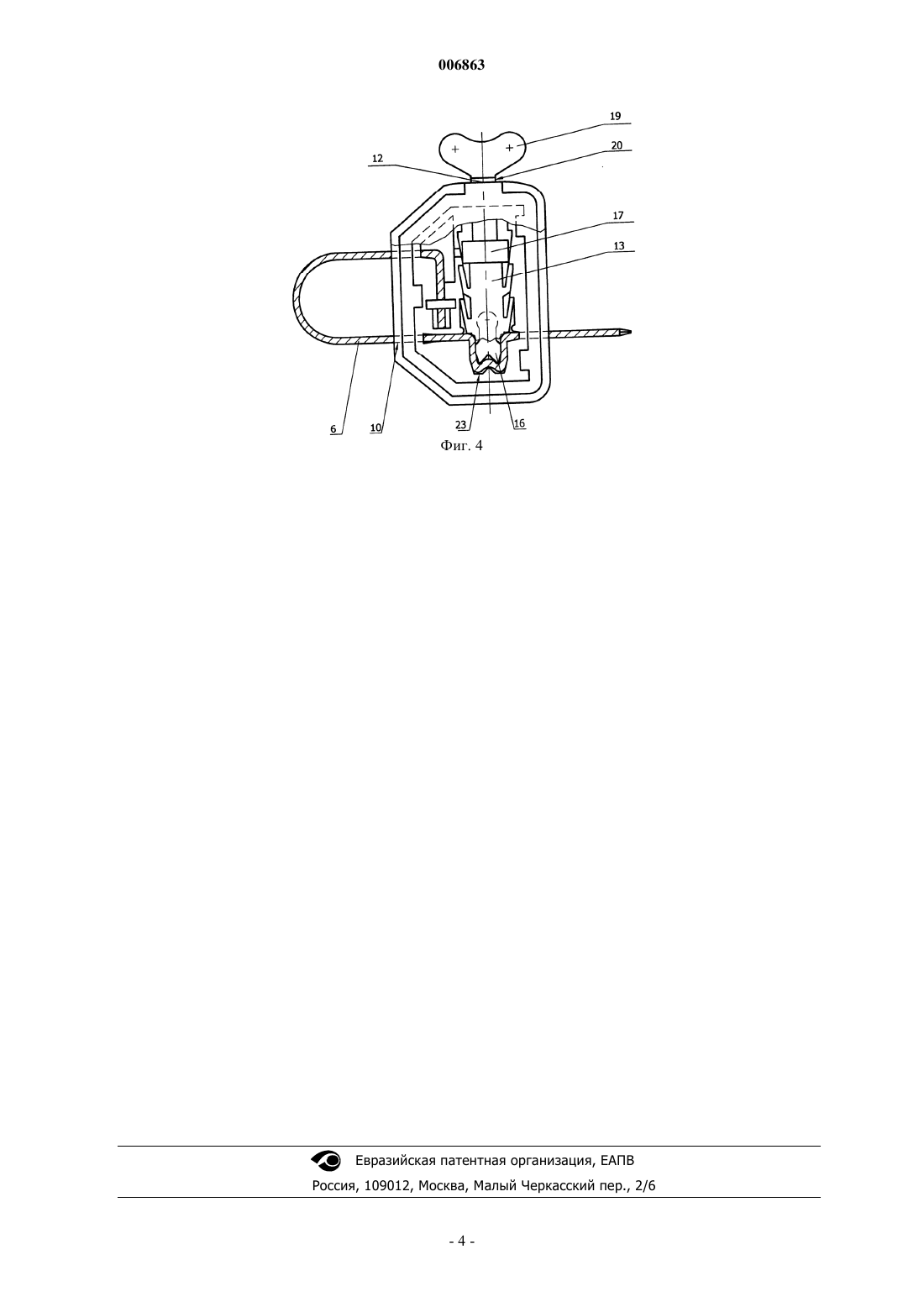

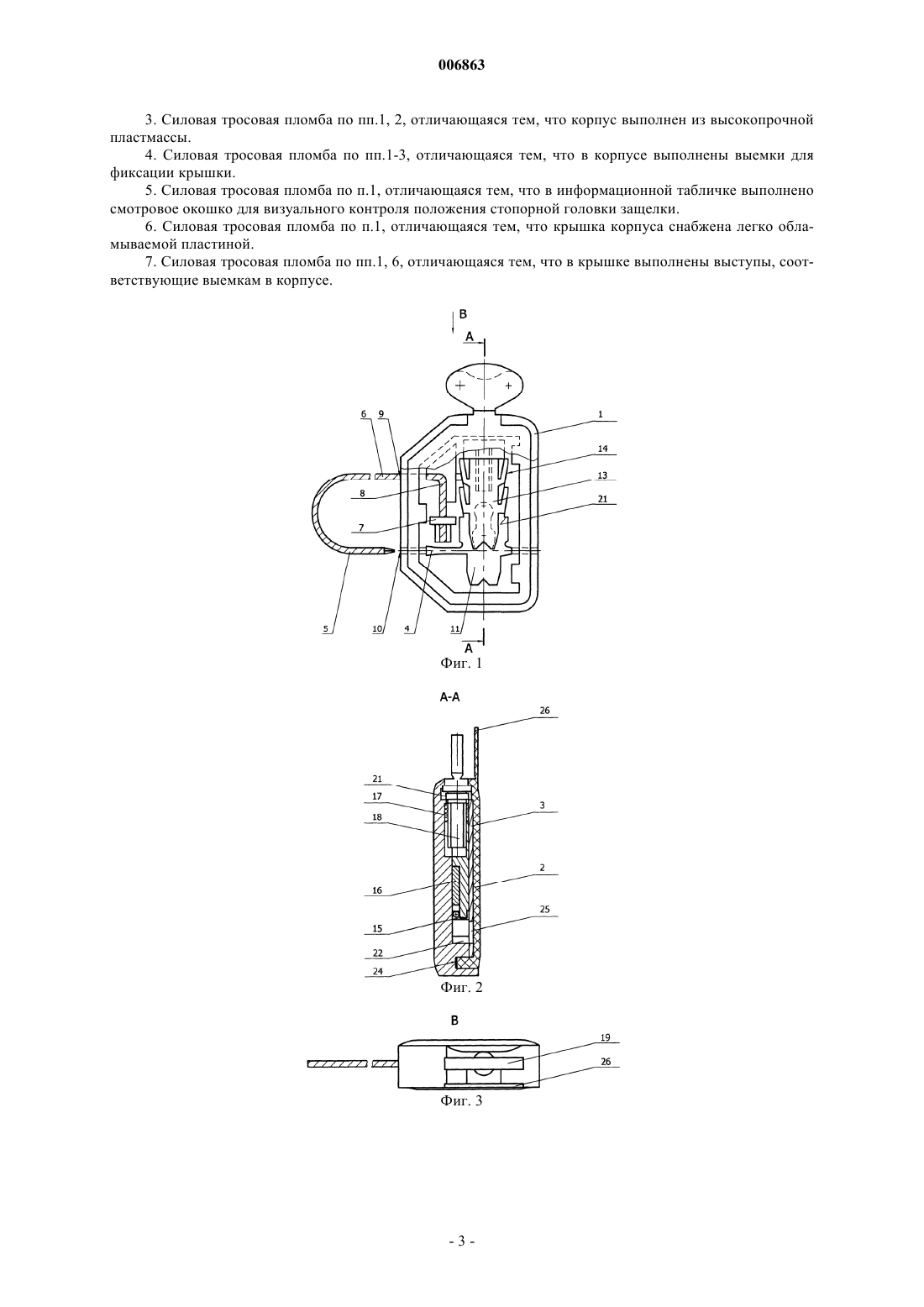

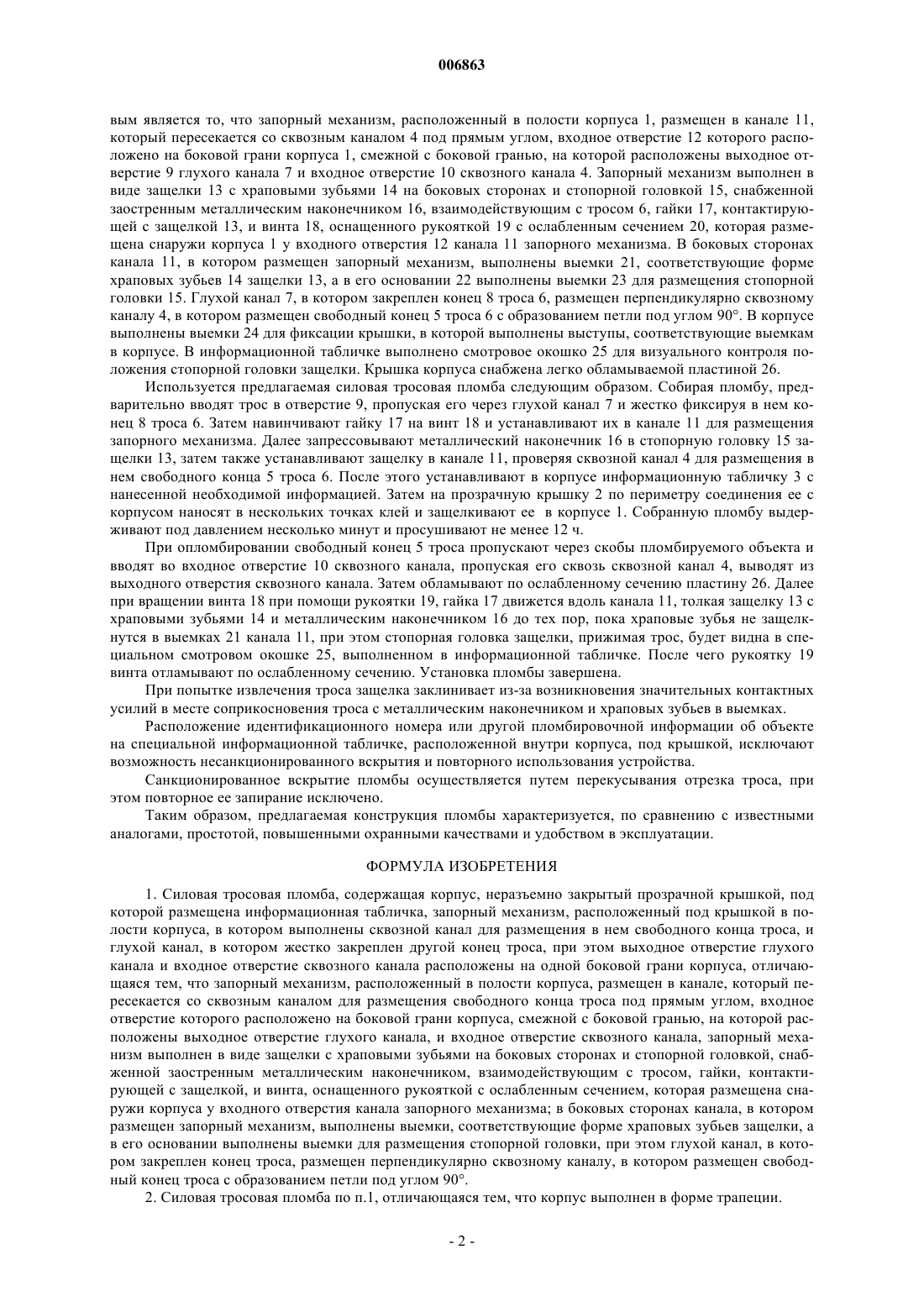

006863 Изобретение относится к средствам для запирания с опломбированием материальных объектов, перевозимых, в основном, через таможню, с целью предотвращения несанкционированного доступа к ним,в частности рефрижераторов, автофургонов, цистерн, вагонов и контейнеров железнодорожного, морского и воздушного транспорта, грузов, перевозимых в железнодорожных вагонах и контейнерах, грузовых автомобилях и др. Известно запорно-пломбировочное устройство, содержащее корпус с крышкой, трос, один конец которого жестко закреплен в корпусе, а другой свободный конец при запирании пропускается через механизм фиксации троса и фиксируется в нем посредством зажимных подпружиненных элементов, выполненных в виде пары роликов [I]. Известное запорно-пломбировочное устройство не обладает достаточно высокой надежностью. Это обусловлено тем, что при приложении значительного усилия к образуемой петле троса возможно протягивание его относительно зажимных роликов. Задачей, которую решает заявляемое изобретение, является повышение надежности пломбы, предотвращение ее несанкционированного вскрытия. Поставленная задача решается тем, что силовая тросовая пломба содержит корпус, неразъемно закрытый прозрачной крышкой, под которой размещена информационная табличка, запорный механизм,расположенный под крышкой в полости корпуса, в котором выполнены сквозной канал для размещения в нем свободного конца троса, и глухой канал, в котором жестко закреплен другой конец троса. Выходное отверстие глухого канала и входное отверстие сквозного канала расположены на одной боковой грани корпуса. Новым является то, что запорный механизм, расположенный в полости корпуса, размещен в канале, который пересекается со сквозным каналом для размещения свободного конца троса под прямым углом, входное отверстие которого расположено на боковой грани корпуса, смежной с боковой гранью,на которой расположены выходное отверстие глухого канала и входное отверстие сквозного канала. Запорный механизм выполнен в виде защелки с храповыми зубьями на боковых сторонах и стопорной головкой, снабженной заостренным металлическим наконечником, взаимодействующим с тросом, гайки,контактирующей с защелкой, и винта, оснащенного рукояткой с ослабленным сечением, которая размещена снаружи корпуса у входного отверстия канала запорного механизма. В боковых сторонах канала, в котором размещен запорный механизм, выполнены выемки, соответствующие форме храповых зубьев защелки, а в его основании выполнены выемки для размещения стопорной головки. Глухой канал, в котором закреплен конец троса, размещен перпендикулярно сквозному каналу, в котором размещен свободный конец троса с образованием петли под углом 90. Корпус пломбы может быть выполнен в форме трапеции из высокопрочной пластмассы. В корпусе выполнены выемки для фиксации крышки, в которой выполнены выступы, соответствующие выемкам в корпусе. В информационной табличке выполнено смотровое окошко для визуального контроля положения стопорной головки защелки. Крышка корпуса снабжена легко обламываемой пластиной. Выполнение защелки со стопорной головкой, снабженной заостренным металлическим наконечником, позволяет надежно удерживать трос благодаря тому, что металлический наконечник при давлении на трос, деформирует его, делая невозможными попытки несанкционированного его извлечения из посадочного места в основании канала запорного механизма. Выполнение запирающего механизма из защелки, гайки и винта повышает надежность запирания и позволяет пломбе выдерживать значительные силовые нагрузки. Храповые зубья защелки позволяют винту вращаться только в необходимом направлении. Снабжение крышки корпуса легко обламываемой пластиной предотвращает непроизвольный поворот винта, а также наглядно демонстрирует неприкосновенность пломбы. Наличие в информационной табличке смотрового окошка позволяет визуально контролировать положение стопорной головки защелки и правильность установки пломбы. Информация, нанесенная на информационную табличку, защищена прозрачной крышкой. В крышке выполнены выступы, соответствующие выемкам в корпусе, что надежно ее фиксирует и не позволяет извлечь из корпуса, не разрушив ее. Крышка по периметру соединения с корпусом может быть зафиксирована в нескольких точках при помощи клея или сварки, что также повышает надежность пломбы. Предлагаемая силовая тросовая пломба поясняется чертежами, где фиг. 1 - силовая тросовая пломба, общий вид; фиг. 2 - сечение А-А фиг. 1; фиг. 3 - вид сверху на фиг. 1; фиг. 4 - силовая тросовая пломба в сборке, общий вид; Силовая тросовая пломба содержит корпус 1, неразъемно закрытый прозрачной крышкой 2, под которой размещена информационная табличка 3, запорный механизм, расположенный под крышкой в полости корпуса 1, в котором выполнены сквозной канал 4 для размещения в нем свободного конца 5 троса 6, и глухой канал 7, в котором жестко закреплен другой конец 8 троса 6. Выходное отверстие 9 глухого канала 7 и входное отверстие 10 сквозного канала 4 расположены на одной боковой грани корпуса. Но-1 006863 вым является то, что запорный механизм, расположенный в полости корпуса 1, размещен в канале 11,который пересекается со сквозным каналом 4 под прямым углом, входное отверстие 12 которого расположено на боковой грани корпуса 1, смежной с боковой гранью, на которой расположены выходное отверстие 9 глухого канала 7 и входное отверстие 10 сквозного канала 4. Запорный механизм выполнен в виде защелки 13 с храповыми зубьями 14 на боковых сторонах и стопорной головкой 15, снабженной заостренным металлическим наконечником 16, взаимодействующим с тросом 6, гайки 17, контактирующей с защелкой 13, и винта 18, оснащенного рукояткой 19 с ослабленным сечением 20, которая размещена снаружи корпуса 1 у входного отверстия 12 канала 11 запорного механизма. В боковых сторонах канала 11, в котором размещен запорный механизм, выполнены выемки 21, соответствующие форме храповых зубьев 14 защелки 13, а в его основании 22 выполнены выемки 23 для размещения стопорной головки 15. Глухой канал 7, в котором закреплен конец 8 троса 6, размещен перпендикулярно сквозному каналу 4, в котором размещен свободный конец 5 троса 6 с образованием петли под углом 90. В корпусе выполнены выемки 24 для фиксации крышки, в которой выполнены выступы, соответствующие выемкам в корпусе. В информационной табличке выполнено смотровое окошко 25 для визуального контроля положения стопорной головки защелки. Крышка корпуса снабжена легко обламываемой пластиной 26. Используется предлагаемая силовая тросовая пломба следующим образом. Собирая пломбу, предварительно вводят трос в отверстие 9, пропуская его через глухой канал 7 и жестко фиксируя в нем конец 8 троса 6. Затем навинчивают гайку 17 на винт 18 и устанавливают их в канале 11 для размещения запорного механизма. Далее запрессовывают металлический наконечник 16 в стопорную головку 15 защелки 13, затем также устанавливают защелку в канале 11, проверяя сквозной канал 4 для размещения в нем свободного конца 5 троса 6. После этого устанавливают в корпусе информационную табличку 3 с нанесенной необходимой информацией. Затем на прозрачную крышку 2 по периметру соединения ее с корпусом наносят в нескольких точках клей и защелкивают ее в корпусе 1. Собранную пломбу выдерживают под давлением несколько минут и просушивают не менее 12 ч. При опломбировании свободный конец 5 троса пропускают через скобы пломбируемого объекта и вводят во входное отверстие 10 сквозного канала, пропуская его сквозь сквозной канал 4, выводят из выходного отверстия сквозного канала. Затем обламывают по ослабленному сечению пластину 26. Далее при вращении винта 18 при помощи рукоятки 19, гайка 17 движется вдоль канала 11, толкая защелку 13 с храповыми зубьями 14 и металлическим наконечником 16 до тех пор, пока храповые зубья не защелкнутся в выемках 21 канала 11, при этом стопорная головка защелки, прижимая трос, будет видна в специальном смотровом окошке 25, выполненном в информационной табличке. После чего рукоятку 19 винта отламывают по ослабленному сечению. Установка пломбы завершена. При попытке извлечения троса защелка заклинивает из-за возникновения значительных контактных усилий в месте соприкосновения троса с металлическим наконечником и храповых зубьев в выемках. Расположение идентификационного номера или другой пломбировочной информации об объекте на специальной информационной табличке, расположенной внутри корпуса, под крышкой, исключают возможность несанкционированного вскрытия и повторного использования устройства. Санкционированное вскрытие пломбы осуществляется путем перекусывания отрезка троса, при этом повторное ее запирание исключено. Таким образом, предлагаемая конструкция пломбы характеризуется, по сравнению с известными аналогами, простотой, повышенными охранными качествами и удобством в эксплуатации. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Силовая тросовая пломба, содержащая корпус, неразъемно закрытый прозрачной крышкой, под которой размещена информационная табличка, запорный механизм, расположенныйпод крышкой в полости корпуса, в котором выполнены сквозной канал для размещения в нем свободного конца троса, и глухой канал, в котором жестко закреплен другой конец троса, при этом выходное отверстие глухого канала и входное отверстие сквозного канала расположены на одной боковой грани корпуса, отличающаяся тем, что запорный механизм, расположенный в полости корпуса, размещен в канале, который пересекается со сквозным каналом для размещения свободного конца троса под прямым углом, входное отверстие которого расположено на боковой грани корпуса, смежной с боковой гранью, на которой расположены выходное отверстие глухого канала, и входное отверстие сквозного канала, запорный механизм выполнен в виде защелки с храповыми зубьями на боковых сторонах и стопорной головкой, снабженной заостренным металлическим наконечником, взаимодействующим с тросом, гайки, контактирующей с защелкой, и винта, оснащенного рукояткой с ослабленным сечением, которая размещена снаружи корпуса у входного отверстия канала запорного механизма; в боковых сторонах канала, в котором размещен запорный механизм, выполнены выемки, соответствующие форме храповых зубьев защелки, а в его основании выполнены выемки для размещения стопорной головки, при этом глухой канал, в котором закреплен конец троса, размещен перпендикулярно сквозному каналу, в котором размещен свободный конец троса с образованием петли под углом 90. 2. Силовая тросовая пломба по п.1, отличающаяся тем, что корпус выполнен в форме трапеции.-2 006863 3. Силовая тросовая пломба по пп.1, 2, отличающаяся тем, что корпус выполнен из высокопрочной пластмассы. 4. Силовая тросовая пломба по пп.1-3, отличающаяся тем, что в корпусе выполнены выемки для фиксации крышки. 5. Силовая тросовая пломба по п.1, отличающаяся тем, что в информационной табличке выполнено смотровое окошко для визуального контроля положения стопорной головки защелки. 6. Силовая тросовая пломба по п.1, отличающаяся тем, что крышка корпуса снабжена легко обламываемой пластиной. 7. Силовая тросовая пломба по пп.1, 6, отличающаяся тем, что в крышке выполнены выступы, соответствующие выемкам в корпусе.
