Многослойная пленка для нанесения защитной информации методом горячего тиснения и способ ее изготовления

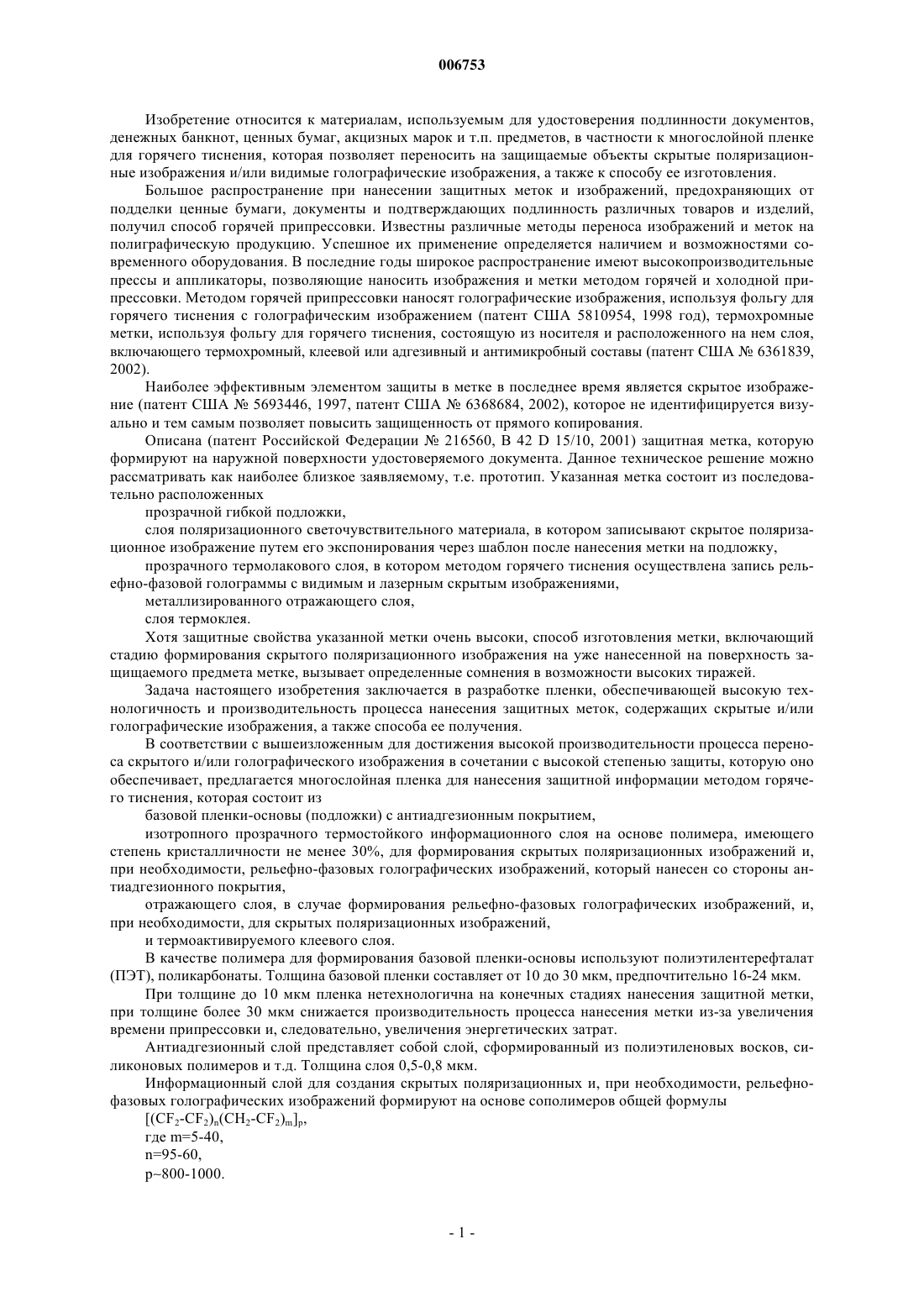

006753 Изобретение относится к материалам, используемым для удостоверения подлинности документов,денежных банкнот, ценных бумаг, акцизных марок и т.п. предметов, в частности к многослойной пленке для горячего тиснения, которая позволяет переносить на защищаемые объекты скрытые поляризационные изображения и/или видимые голографические изображения, а также к способу ее изготовления. Большое распространение при нанесении защитных меток и изображений, предохраняющих от подделки ценные бумаги, документы и подтверждающих подлинность различных товаров и изделий,получил способ горячей припрессовки. Известны различные методы переноса изображений и меток на полиграфическую продукцию. Успешное их применение определяется наличием и возможностями современного оборудования. В последние годы широкое распространение имеют высокопроизводительные прессы и аппликаторы, позволяющие наносить изображения и метки методом горячей и холодной припрессовки. Методом горячей припрессовки наносят голографические изображения, используя фольгу для горячего тиснения с голографическим изображением (патент США 5810954, 1998 год), термохромные метки, используя фольгу для горячего тиснения, состоящую из носителя и расположенного на нем слоя,включающего термохромный, клеевой или адгезивный и антимикробный составы (патент США 6361839,2002). Наиболее эффективным элементом защиты в метке в последнее время является скрытое изображение (патент США 5693446, 1997, патент США 6368684, 2002), которое не идентифицируется визуально и тем самым позволяет повысить защищенность от прямого копирования. Описана (патент Российской Федерации 216560, В 42 D 15/10, 2001) защитная метка, которую формируют на наружной поверхности удостоверяемого документа. Данное техническое решение можно рассматривать как наиболее близкое заявляемому, т.е. прототип. Указанная метка состоит из последовательно расположенных прозрачной гибкой подложки,слоя поляризационного светочувствительного материала, в котором записывают скрытое поляризационное изображение путем его экспонирования через шаблон после нанесения метки на подложку,прозрачного термолакового слоя, в котором методом горячего тиснения осуществлена запись рельефно-фазовой голограммы с видимым и лазерным скрытым изображениями,металлизированного отражающего слоя,слоя термоклея. Хотя защитные свойства указанной метки очень высоки, способ изготовления метки, включающий стадию формирования скрытого поляризационного изображения на уже нанесенной на поверхность защищаемого предмета метке, вызывает определенные сомнения в возможности высоких тиражей. Задача настоящего изобретения заключается в разработке пленки, обеспечивающей высокую технологичность и производительность процесса нанесения защитных меток, содержащих скрытые и/или голографические изображения, а также способа ее получения. В соответствии с вышеизложенным для достижения высокой производительности процесса переноса скрытого и/или голографического изображения в сочетании с высокой степенью защиты, которую оно обеспечивает, предлагается многослойная пленка для нанесения защитной информации методом горячего тиснения, которая состоит из базовой пленки-основы (подложки) с антиадгезионным покрытием,изотропного прозрачного термостойкого информационного слоя на основе полимера, имеющего степень кристалличности не менее 30%, для формирования скрытых поляризационных изображений и,при необходимости, рельефно-фазовых голографических изображений, который нанесен со стороны антиадгезионного покрытия,отражающего слоя, в случае формирования рельефно-фазовых голографических изображений, и,при необходимости, для скрытых поляризационных изображений,и термоактивируемого клеевого слоя. В качестве полимера для формирования базовой пленки-основы используют полиэтилентерефталат(ПЭТ), поликарбонаты. Толщина базовой пленки составляет от 10 до 30 мкм, предпочтительно 16-24 мкм. При толщине до 10 мкм пленка нетехнологична на конечных стадиях нанесения защитной метки,при толщине более 30 мкм снижается производительность процесса нанесения метки из-за увеличения времени припрессовки и, следовательно, увеличения энергетических затрат. Антиадгезионный слой представляет собой слой, сформированный из полиэтиленовых восков, силиконовых полимеров и т.д. Толщина слоя 0,5-0,8 мкм. Информационный слой для создания скрытых поляризационных и, при необходимости, рельефнофазовых голографических изображений формируют на основе сополимеров общей формулы-1 006753 Указанные полимеры получают согласно методике, описанной в патенте Франции 1480062, 1960. Для формирования слоя полимер растворяют в системе растворителей, состоящей из ацетона, бутилацетата, этилацетата в соотношении 3:3:2,5 по весу. Концентрация полимера в растворе 12-16 вес.%. Толщина указанного полимерного слоя составляет 2-4 мкм в зависимости от условий нанесения и концентрации раствора. В случае формирования рельефно-фазовых голографических изображений отражающее покрытие представляет собой слой алюминия толщиной 0,008-0,01 мкм, а прозрачное отражающее покрытие образует слой двуокиси олова толщиной 0,08-0,1 мкм. В случае скрытого изображения отражающее покрытие может быть сформировано как непосредственно на поверхности защищаемого документа, так и в многослойной пленке. Термоактивируемый клеевой слой формируют из эмульсии полибутилацетата или полиоксиметиленов с добавкой от 20 до 30% низкоплавкого клея. Толщина клеевого слоя составляет 2-4 мкм в зависимости от типа и качества поверхности предмета, на который наносится защитная метка. Еще одним объектом изобретения является способ изготовления многослойной пленки для горячего тиснения, заключающийся в нанесении на базовую пленку-основу с антиадгезионным покрытием термостойкого изотропного прозрачного информационного слоя на основе полимера, имеющего степень кристалличности не менее 30%, формировании в указанном слое скрытых поляризационных изображений и,при необходимости, формировании отражающего покрытия или прозрачного отражающего покрытия на поверхности слоя и, при необходимости, рельефно-фазовых голографических изображений, с последующим нанесением термоактивируемого клеевого слоя. Формирование в объеме информационного полимерного слоя скрытых поляризационных изображений осуществляют любым известным способом, в частности с помощью ИК лазера по методике, описанной в патенте Великобритании 2328180, 1999, путем локального удаления поверхностных фрагментов слоя. Нанесение непрозрачного отражающего покрытия осуществляют методом вакуумного напыления слоя алюминия толщиной 0,008-0,01 мкм, а нанесение прозрачного отражающего покрытия - методом вакуумного напыления слоя двуокиси олова толщиной 0,08-0,1 мкм. Формирование рельефно-фазовых голографических изображений на поверхности отражающего слоя производят методом горячего тиснения с использованием никелевой матрицы при температуре 100140 С. Нанесение защитной метки на защищаемые объекты проводят путем горячего тиснения многослойной пленки, полученной в соответствии с изобретением, при температурах штампа 110-140 С и скоростях подачи 500-1000 листов/ч. Визуализацию скрытых изображений на оттисках производят при помощи поляризатора. Использование полученных пленок в указанных условиях тиснения позволяет получить оттиски с ровным краем, полностью воспроизводящие формы штампов. Таким образом, на стандартном технологическом оборудовании при использовании предлагаемых пленок были получены защитные метки, содержащие скрытые и/или голографические изображения, с производительностью до 1000 листов/ч. Следующие примеры поясняют изобретение, не ограничивая его объем. Пример 1. Изготовление пленки для тиснения скрытого изображения.I. Нанесение информационного полимерного слоя на базовую пленку-основу проводят на клеевой машине фирмы RK Print Coat Instruments LTD, ракельный вал 40, температура сушки в камерах 40 С,80 С, 120 С, скорость нанесения 6-8 м/мин. Получают толщину слоя 2-3 мкм. Измерения толщины проводят на микрометре. В качестве базовой пленки-основы используют полиэтилентерефталатную пленку с антиадгезионным покрытием толщиной 20 мкм производства Московского завода полиграфической фольги. Информационный слой наносят из раствора полимера формулы [(CF2-CF2)n(СН 2-CF2)m]p, при m=25, n=75, концентрации 16 вес.%. Толщина информационного слоя составила 3 мкм. Общая толщина пленки после нанесения - 23 мкм.II. Формирование в информационном слое латентного изображения проводят с помощью ИК лазера по методике, описанной в патенте Великобритании 2328180, 14.08.1997.III. Нанесение на информационный слой термоактивируемого клея на основе водной эмульсии полибутилацетата с добавкой 20 вес.% клея марки Dexcol E-518, произведенного фирмой The Valspar(France) Corporation, проводят на клеевой машине, ракельный вал 12, температура сушки в камерах 40 С, 60 С, 80 С. Получают клеевой слой толщиной 2 мкм. Общая толщина фольги после нанесения составила 25 мкм. Пример 2. Изготовление пленки для горячего тиснения латентного изображения с отражающим слоем из алюминия. Стадии I и II проводят, как описано в примере 1. В качестве базовой пленки основы используют полиэтилентерефталатную пленку с антиадгезионным покрытием толщиной 16 мкм производства Московского завода полиграфической фольги. Толщина информационного слоя составила 4 мкм.-2 006753 Отражающее покрытие на информационный слой наносят методом вакуумного напыления слоя алюминия толщиной 0,008-0,01 мкм. Стадию III проводят по примеру 1. Толщина клеевого слоя составила 3 мкм. Общая толщина фольги составила 23 мкм. Пример 3. Изготовление пленки для горячего тиснения латентного изображения с полупрозрачным отражающим слоем. Стадии I и II проводят, как описано в примере 2. Полупрозрачное отражающее покрытие на информационный слой наносят методом вакуумного напыления слоя двуокиси олова толщиной 0,08-0,1 мкм. Стадию III проводят также по примеру 1. Пример 4. Изготовление пленки для горячего тиснения латентного изображения с рельефнофазовой голограммой. Стадии I и II проводят, как описано в примере 2. В качестве базовой пленки основы используют полиэтилентерефталатную пленку с антиадгезионным покрытием толщиной 24 мкм производства Московского завода полиграфической фольги. Толщина информационного слоя составила 2 мкм. Отражающее покрытие наносят в условиях примера 2. Формирование рельефно-фазовой голограммы на поверхности информационного слоя с отражающим покрытием проводят методом горячего тиснения на установке марки Fusion baby с использованием никелевой матрицы при температуре 100-120 С. Стадию нанесения клеевого слоя проводят по варианту 2. Толщина клеевого слоя составила 2 мкм. Общая толщина пленки составила 28 мкм. Нанесение защитной метки проводят на бумагу плотностью 80-90 г/м 2 на прессе фирмы Cavomit при температуре штампа 110-140 С и скорости подачи 500-1000 листов/ч, используя многослойную пленку, изготовленную в соответствии с примерами 1-4. Визуализацию латентных изображений на оттисках производят при помощи поляризатора. Пленка, полученная по варианту 1, тиснилась на бумагу,имеющую отражающую поверхность, сформированную с помощью металлизированной фольги для тиснения. Пленку, изготовленную по вариантам 2-4, тиснили непосредственно на бумагу. Использование полученных пленок в указанных условиях тиснения позволило получить оттиски с ровным краем, полностью воспроизводящие формы штампов. Латентные изображения полностью воспроизводят сформированные в информационном слое. Оттиски при использовании фольги, полученной по варианту 4, воспроизводят наряду с латентным и голографическим изображениями. До настоящего времени нанесение защитных меток, включающих скрытое или скрытое и голографическое изображения, с такой производительностью не описано. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Многослойная пленка для нанесения защитной информации на объект методом горячего тиснения, состоящая из базовой пленки-основы с антиадгезионным покрытием, информационного слоя, который нанесен со стороны антиадгезионного покрытия, и термоактивируемого клеевого слоя, при этом информационный слой представляет собой слой из изотропного прозрачного термостойкого полимера,имеющего степень кристалличности не менее 30%, в котором сформировано скрытое поляризационное изображение и на который нанесено отражающее покрытие. 2. Многослойная пленка по п.1, отличающаяся тем, что базовая пленка представляет собой пленку на основе полиэтилентерефталата или поликарбонатов. 3. Многослойная пленка по п.2, отличающаяся тем, что толщина базовой пленки составляет от 10 до 30 мкм, предпочтительно 16-24 мкм. 4. Многослойная пленка по любому из пп.1-3, отличающаяся тем, что антиадгезионный слой представляет собой слой, сформированный из полиэтиленовых восков или силиконовых полимеров. 5. Многослойная пленка по любому из пп.1-4, отличающаяся тем, что толщина антиадгезионного слоя составляет 0,5-0,8 мкм. 6. Многослойная пленка по любому из пп.1-5, отличающаяся тем, что изотропный прозрачный термостойкий полимер, имеющий степень кристалличности не менее 30%, представляет собой сополимер общей формулы [(CF2-CF2)n(CH2-СF2)m]р, где m=5-40, n=95-60, р 800-1000. 7. Многослойная пленка по любому из пп.1-6, отличающаяся тем, что толщина информационного слоя составляет 2-4 мкм. 8. Многослойная пленка по любому из пп.1-7, отличающаяся тем, что термоактивируемый клеевой слой сформирован из эмульсии полибутилацетата или полиоксиметиленов с добавкой от 20 до 30% низкоплавкого клея. 9. Многослойная пленка по любому из пп.1-8, отличающаяся тем, что толщина клеевого слоя составляет 2-4 мкм. 10. Способ изготовления многослойной пленки по п.1, заключающийся в нанесении на базовую пленку-основу с антиадгезионным покрытием информационного слоя, представляющего собой слой термостойкого изотропного прозрачного полимера, имеющего степень кристалличности не менее 30%, в-3 006753 котором после его нанесения на антиадгезионное покрытие формируют скрытое поляризационное изображение и на который наносят затем отражающее покрытие, после чего на информационный слой наносят термоактивируемый клеевой слой. 11. Способ по п.10, отличающийся тем, что отражающее покрытие представляет собой слой алюминия толщиной 0,008-0,01 мкм или слой двуокиси олова толщиной 0,08-0,1 мкм,12. Способ по п.10, отличающийся тем, что отражающее покрытие представляет собой рельефнофазовую голограмму.
