Многослойная противопульная преграда

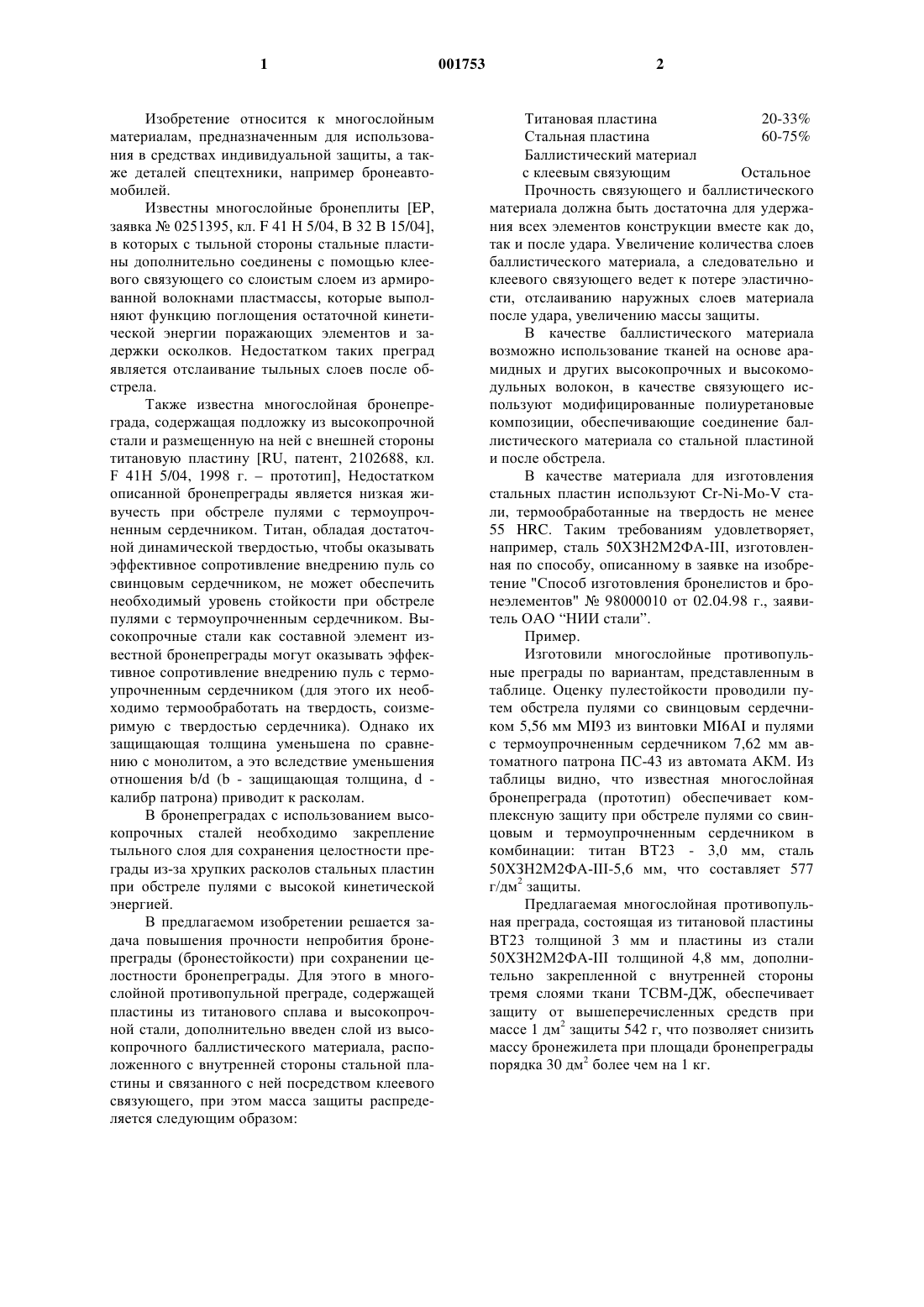

1 Изобретение относится к многослойным материалам, предназначенным для использования в средствах индивидуальной защиты, а также деталей спецтехники, например бронеавтомобилей. Известны многослойные бронеплиты [EP,заявка 0251395, кл. F 41 Н 5/04, В 32 В 15/04],в которых с тыльной стороны стальные пластины дополнительно соединены с помощью клеевого связующего со слоистым слоем из армированной волокнами пластмассы, которые выполняют функцию поглощения остаточной кинетической энергии поражающих элементов и задержки осколков. Недостатком таких преград является отслаивание тыльных слоев после обстрела. Также известна многослойная бронепреграда, содержащая подложку из высокопрочной стали и размещенную на ней с внешней стороны титановую пластину [RU, патент, 2102688, кл.F 41 Н 5/04, 1998 г.прототип], Недостатком описанной бронепреграды является низкая живучесть при обстреле пулями с термоупрочненным сердечником. Титан, обладая достаточной динамической твердостью, чтобы оказывать эффективное сопротивление внедрению пуль со свинцовым сердечником, не может обеспечить необходимый уровень стойкости при обстреле пулями с термоупрочненным сердечником. Высокопрочные стали как составной элемент известной бронепреграды могут оказывать эффективное сопротивление внедрению пуль с термоупрочненным сердечником (для этого их необходимо термообработать на твердость, соизмеримую с твердостью сердечника). Однако их защищающая толщина уменьшена по сравнению с монолитом, а это вследствие уменьшения отношения b/d (b - защищающая толщина, d калибр патрона) приводит к расколам. В бронепреградах с использованием высокопрочных сталей необходимо закрепление тыльного слоя для сохранения целостности преграды из-за хрупких расколов стальных пластин при обстреле пулями с высокой кинетической энергией. В предлагаемом изобретении решается задача повышения прочности непробития бронепреграды (бронестойкости) при сохранении целостности бронепреграды. Для этого в многослойной противопульной преграде, содержащей пластины из титанового сплава и высокопрочной стали, дополнительно введен слой из высокопрочного баллистического материала, расположенного с внутренней стороны стальной пластины и связанного с ней посредством клеевого связующего, при этом масса защиты распределяется следующим образом: 2 Титановая пластина 20-33% Стальная пластина 60-75% Баллистический материал с клеевым связующим Остальное Прочность связующего и баллистического материала должна быть достаточна для удержания всех элементов конструкции вместе как до,так и после удара. Увеличение количества слоев баллистического материала, а следовательно и клеевого связующего ведет к потере эластичности, отслаиванию наружных слоев материала после удара, увеличению массы защиты. В качестве баллистического материала возможно использование тканей на основе арамидных и других высокопрочных и высокомодульных волокон, в качестве связующего используют модифицированные полиуретановые композиции, обеспечивающие соединение баллистического материала со стальной пластиной и после обстрела. В качестве материала для изготовления стальных пластин используют Cr-Ni-Mo-V стали, термообработанные на твердость не менее 55 HRC. Таким требованиям удовлетворяет,например, сталь 50 ХЗН 2 М 2 ФА-III, изготовленная по способу, описанному в заявке на изобретение "Способ изготовления бронелистов и бронеэлементов"98000010 от 02.04.98 г., заявитель ОАО НИИ стали. Пример. Изготовили многослойные противопульные преграды по вариантам, представленным в таблице. Оценку пулестойкости проводили путем обстрела пулями со свинцовым сердечником 5,56 мм MI93 из винтовки MI6AI и пулями с термоупрочненным сердечником 7,62 мм автоматного патрона ПС-43 из автомата АКМ. Из таблицы видно, что известная многослойная бронепреграда (прототип) обеспечивает комплексную защиту при обстреле пулями со свинцовым и термоупрочненным сердечником в комбинации: титан ВТ 23 - 3,0 мм, сталь 50 ХЗН 2 М 2 ФА-III-5,6 мм, что составляет 577 г/дм 2 защиты. Предлагаемая многослойная противопульная преграда, состоящая из титановой пластины ВТ 23 толщиной 3 мм и пластины из стали 50 ХЗН 2 М 2 ФА-III толщиной 4,8 мм, дополнительно закрепленной с внутренней стороны тремя слоями ткани ТСВМ-ДЖ, обеспечивает защиту от вышеперечисленных средств при массе 1 дм 2 защиты 542 г, что позволяет снизить массу бронежилета при площади бронепреграды порядка 30 дм 2 более чем на 1 кг. Результаты стрельбовых испытаний Защитная структура Масса Средство одного испытания квадратного дециметра защиты,г 506II. Предла 542 гаемая преграда ВТ 23-3 мм 50 ХЗН 2 М 2 Ф А-III 4,8 мм,внутренная сторона которой укреплена 3 слоями ткани ТСВМ-ДЖ 4 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Многослойная противопульная преграда, содержащая пластины из титанового сплава и высокопрочной стали, отличающаяся тем, что она дополнительно снабжена слоем из неметаллического баллистического материала, размещенным с е внутренней стороны и связанным со стальной пластиной посредством клеевого соединения, при этом масса защиты распределена следующим образом: Титановая пластина 20-33% Стальная пластина 60-75% Баллистический материал с клеевым связующим Остальное 2. Преграда по п.1, отличающаяся тем, что в качестве связующего использован модифицированный синтетический каучук полиуретановый (СКУ). 3. Преграда по пп.1, 2, отличающаяся тем,что в качестве баллистического материала использованы ткани на основе арамидных волокон. 4. Преграда по пп.1-3, отличающаяся тем,что стальные пластины выполнены из высокопрочных Cr-Ni-Mo-V сталей с твердостью не менее 55 HRC.
