Предмет одежды

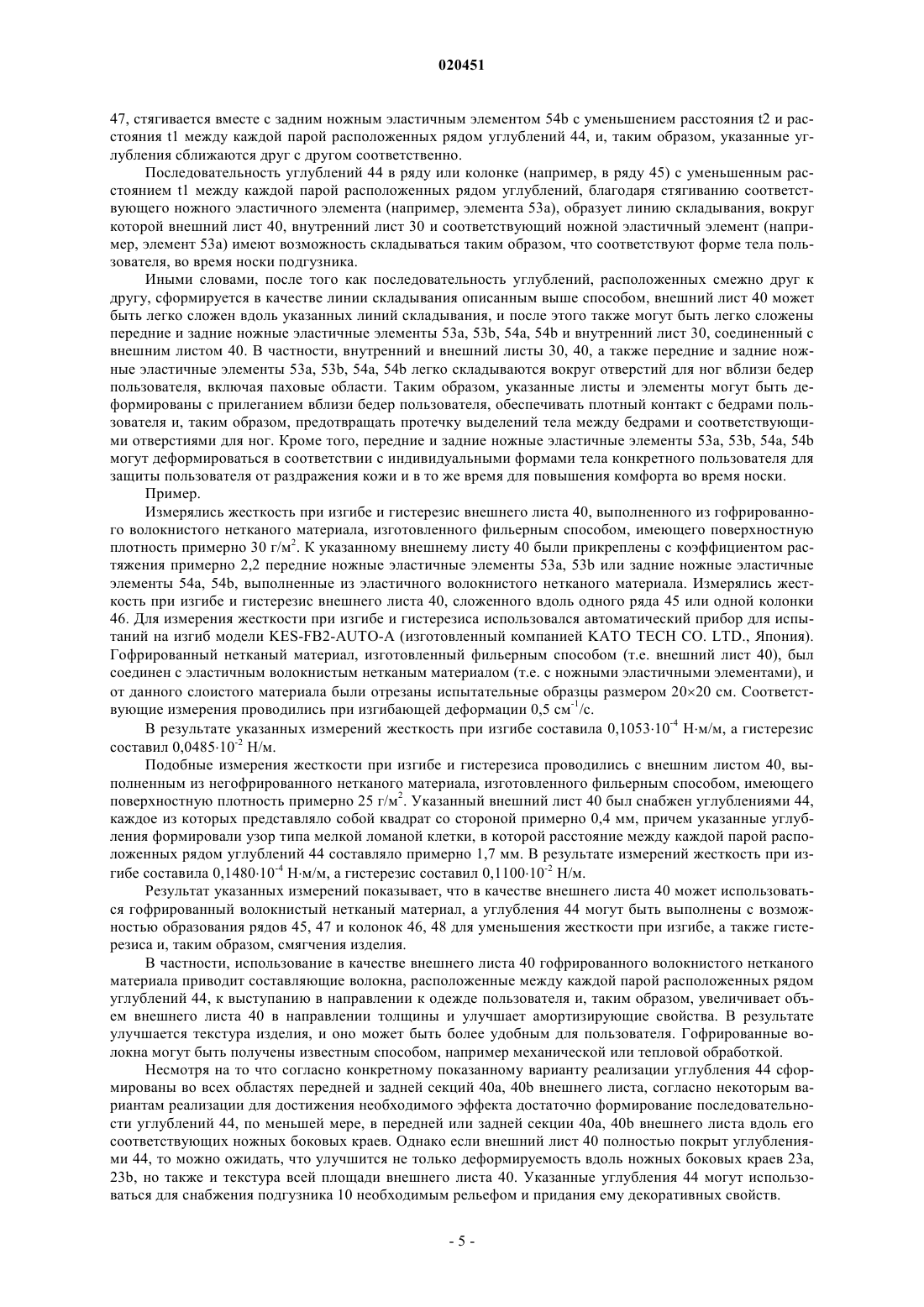

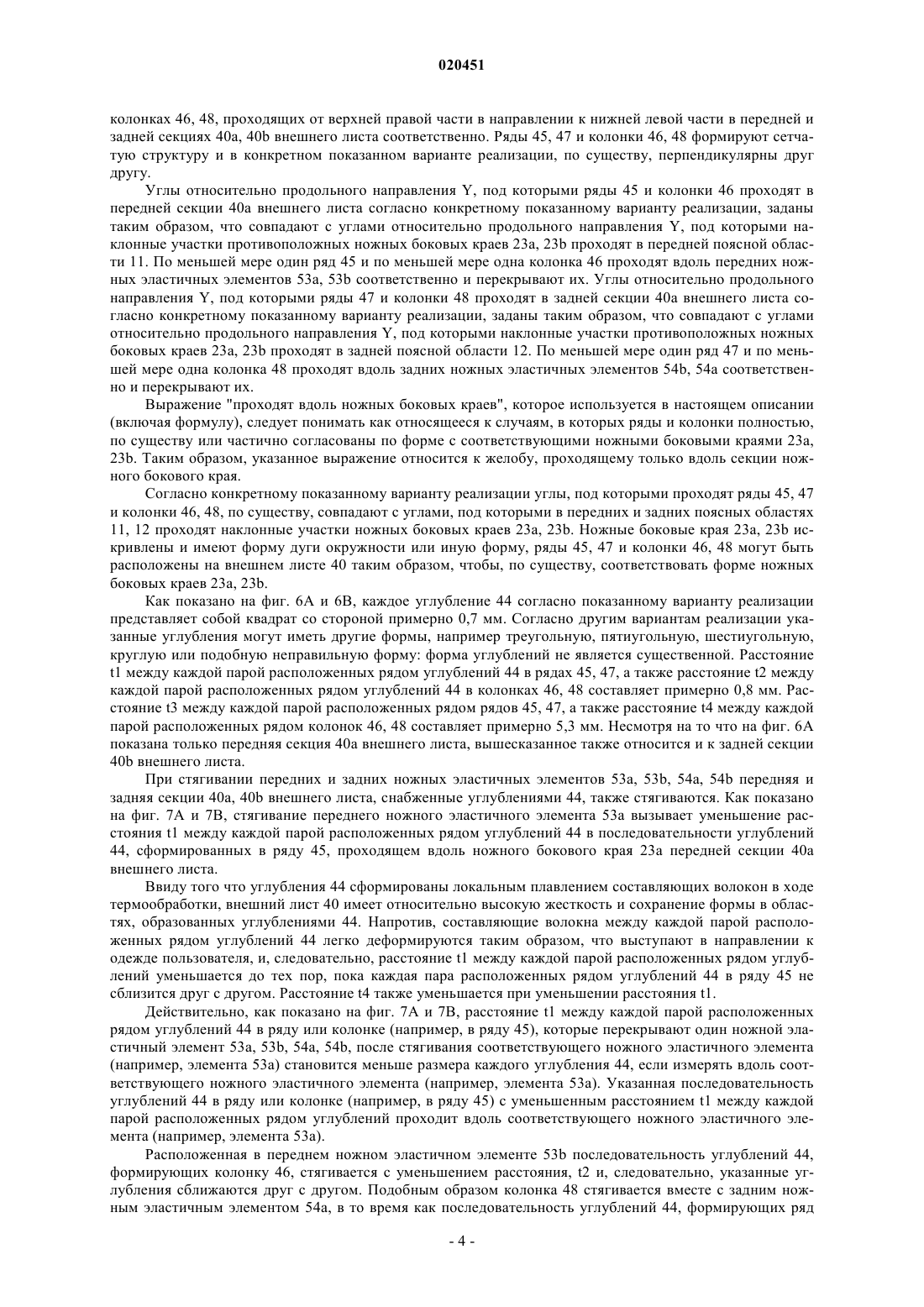

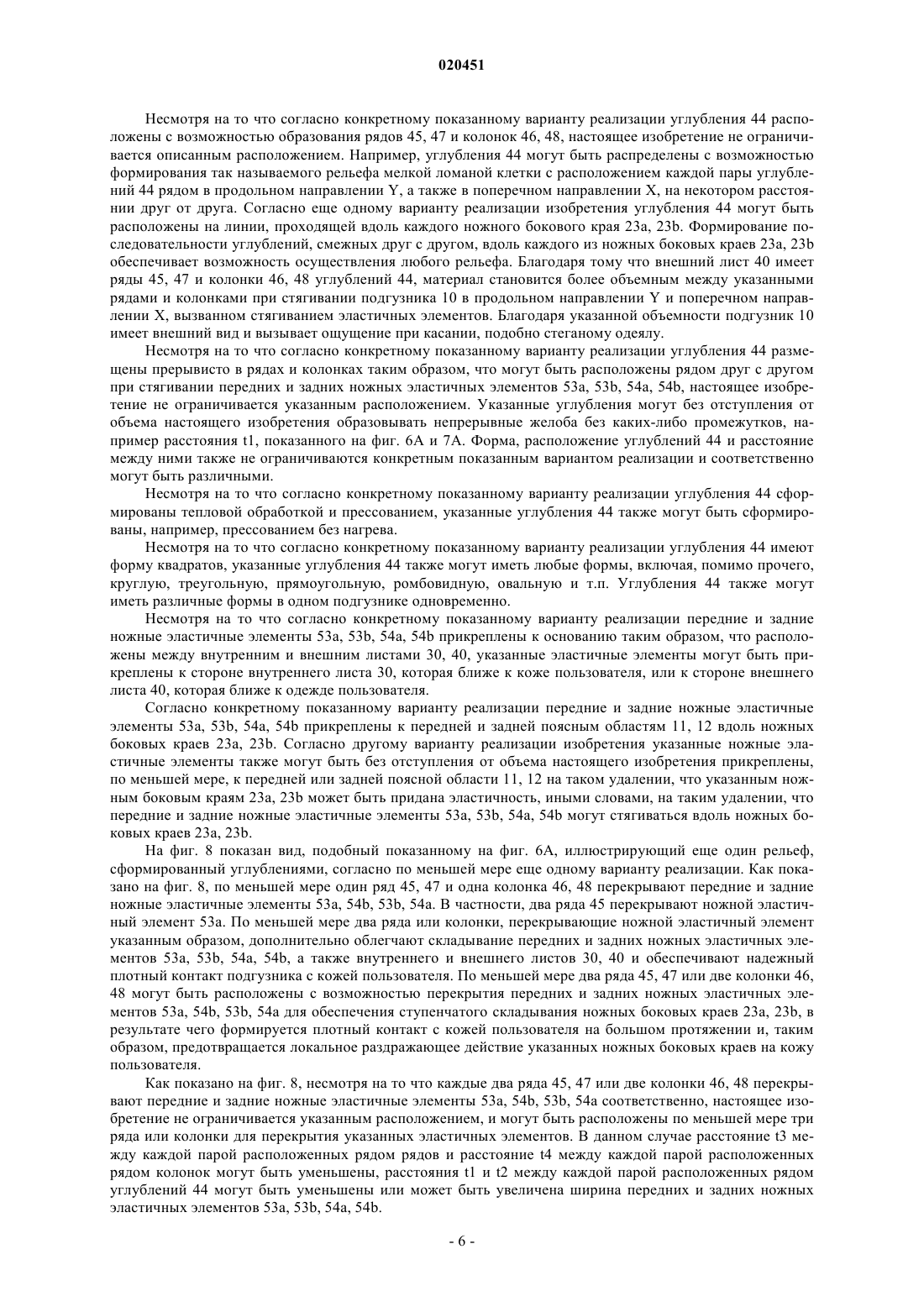

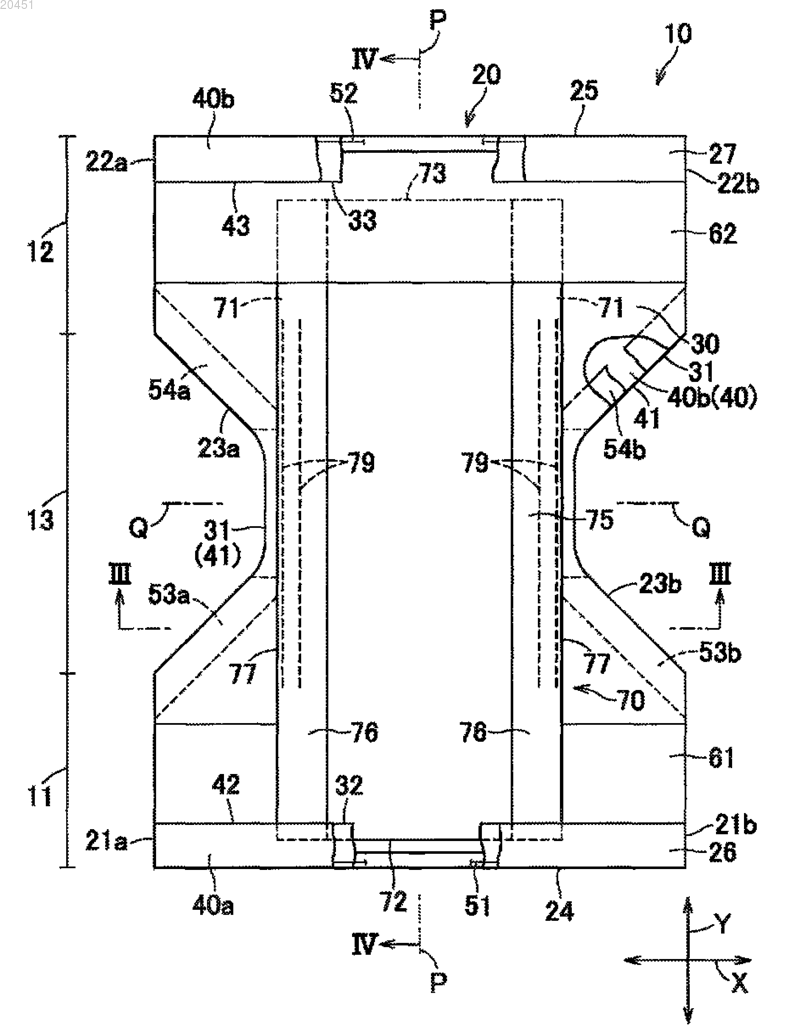

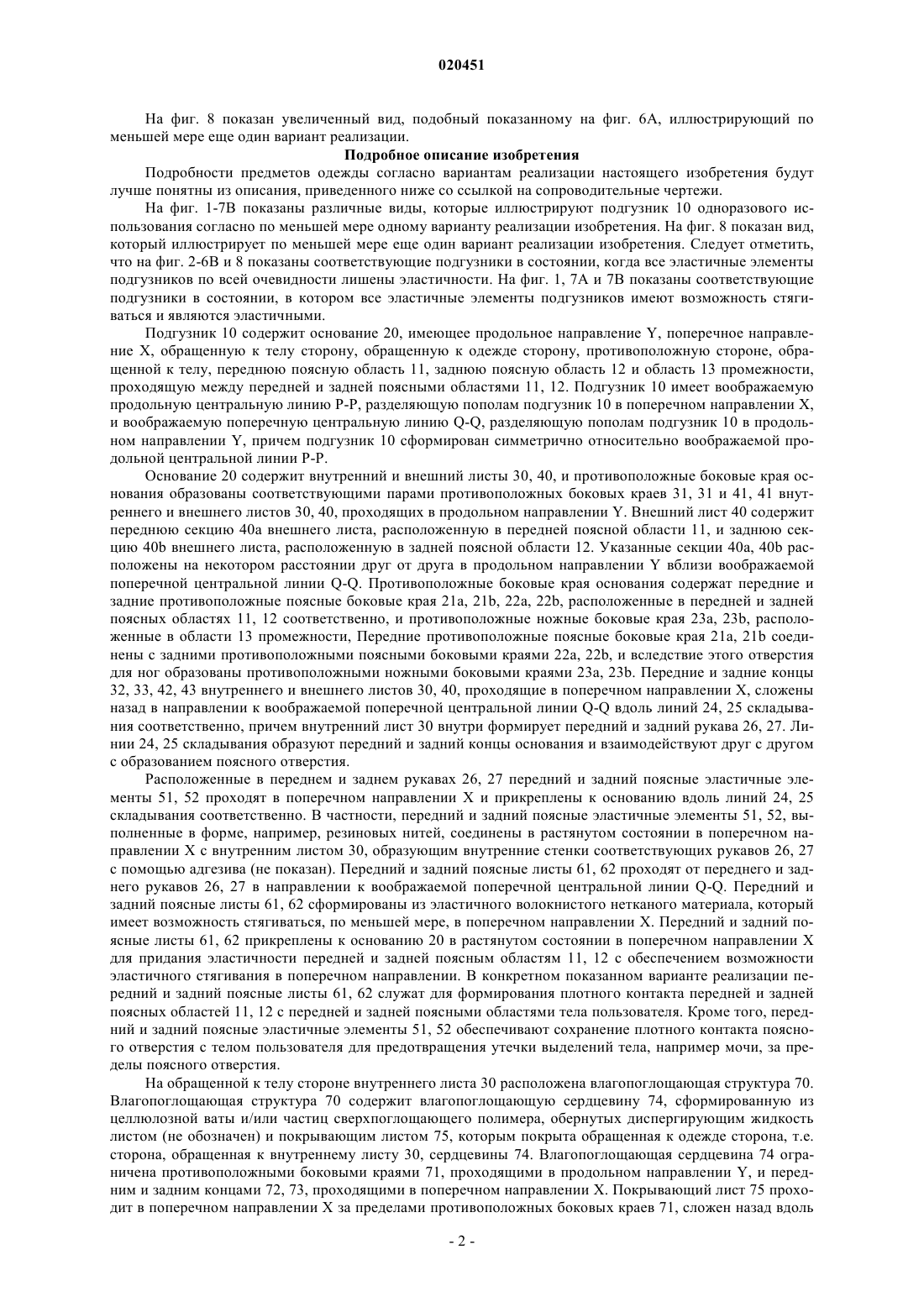

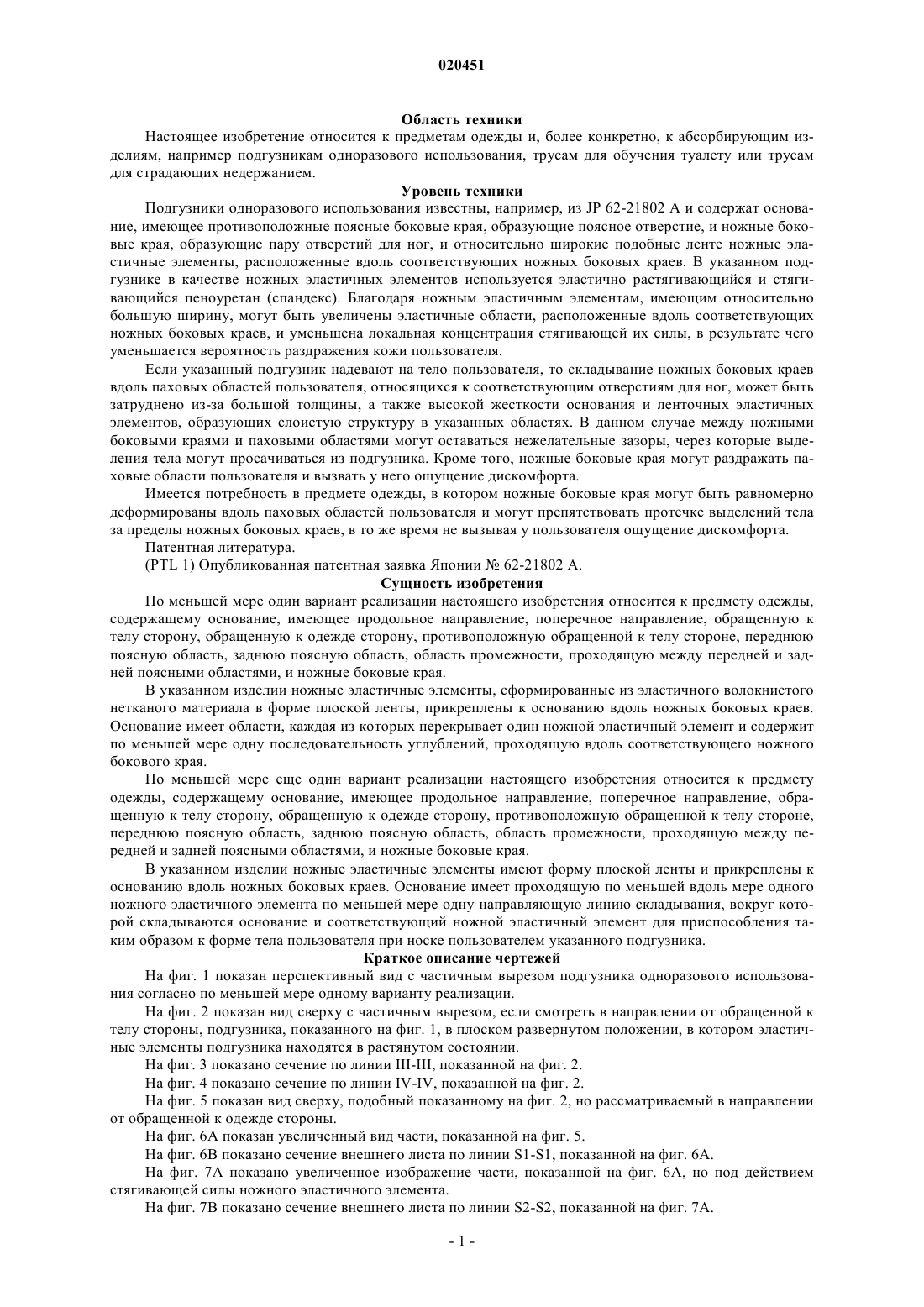

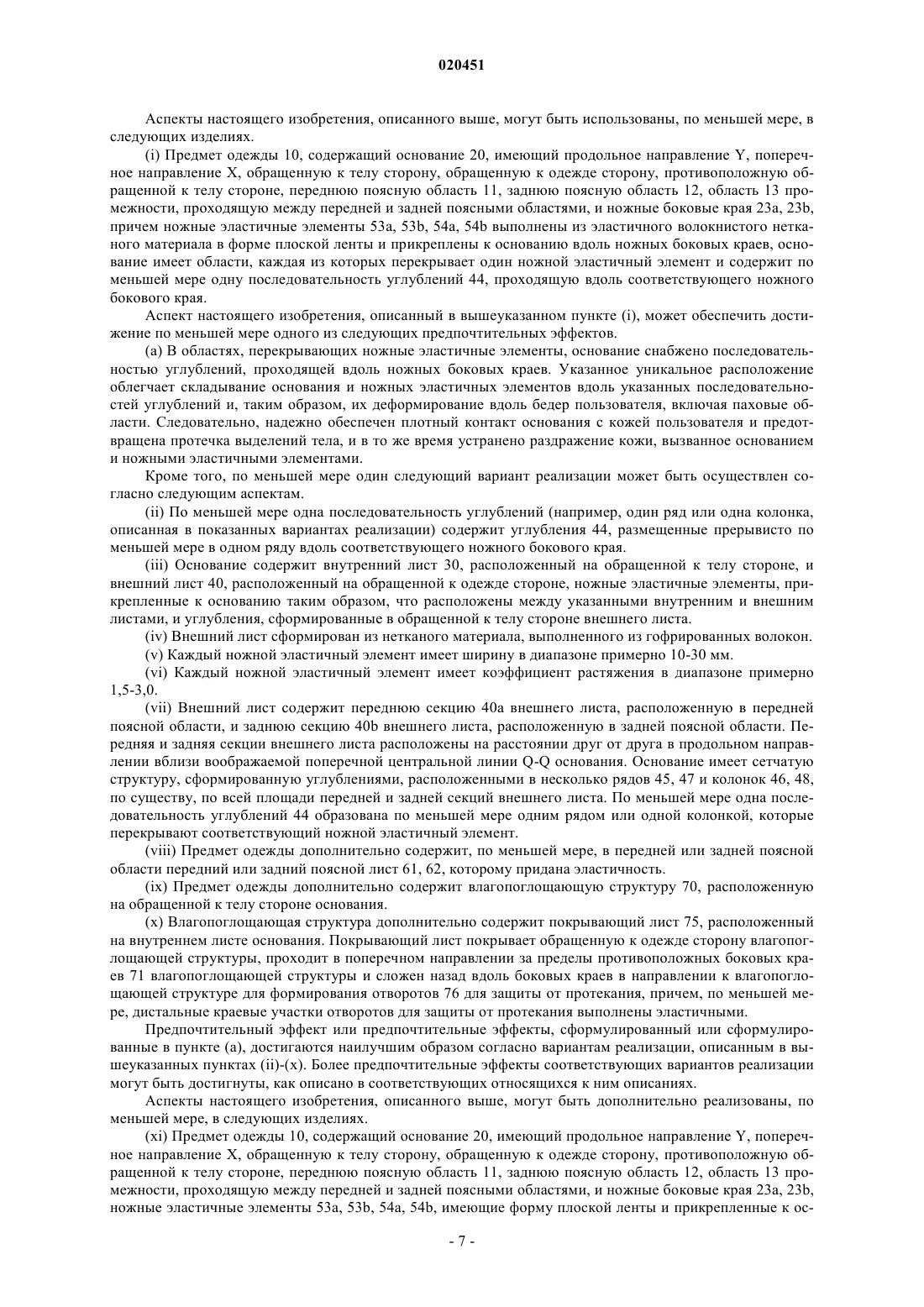

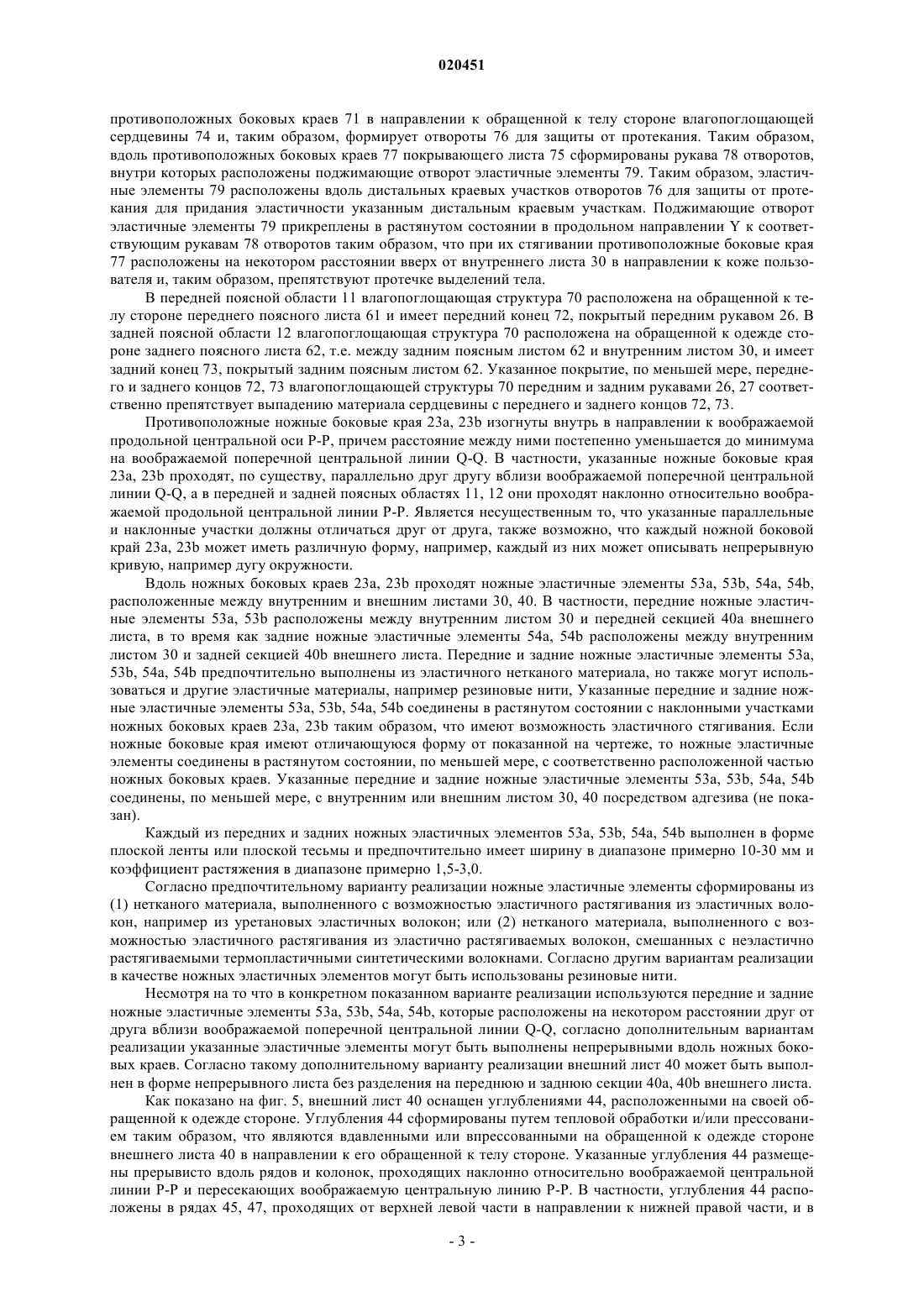

Изобретение относится к предмету одежды, который содержит основание и ножные эластичные элементы, имеющие форму плоской ленты, которые прикреплены к основанию вдоль его ножных боковых краев. Основание имеет области, каждая из которых перекрывает один из ножных эластичных элементов и содержит по меньшей мере одну последовательность углублений,проходящую вдоль соответствующего ножного бокового края. Область техники Настоящее изобретение относится к предметам одежды и, более конкретно, к абсорбирующим изделиям, например подгузникам одноразового использования, трусам для обучения туалету или трусам для страдающих недержанием. Уровень техники Подгузники одноразового использования известны, например, из JP 62-21802 A и содержат основание, имеющее противоположные поясные боковые края, образующие поясное отверстие, и ножные боковые края, образующие пару отверстий для ног, и относительно широкие подобные ленте ножные эластичные элементы, расположенные вдоль соответствующих ножных боковых краев. В указанном подгузнике в качестве ножных эластичных элементов используется эластично растягивающийся и стягивающийся пеноуретан (спандекс). Благодаря ножным эластичным элементам, имеющим относительно большую ширину, могут быть увеличены эластичные области, расположенные вдоль соответствующих ножных боковых краев, и уменьшена локальная концентрация стягивающей их силы, в результате чего уменьшается вероятность раздражения кожи пользователя. Если указанный подгузник надевают на тело пользователя, то складывание ножных боковых краев вдоль паховых областей пользователя, относящихся к соответствующим отверстиям для ног, может быть затруднено из-за большой толщины, а также высокой жесткости основания и ленточных эластичных элементов, образующих слоистую структуру в указанных областях. В данном случае между ножными боковыми краями и паховыми областями могут оставаться нежелательные зазоры, через которые выделения тела могут просачиваться из подгузника. Кроме того, ножные боковые края могут раздражать паховые области пользователя и вызвать у него ощущение дискомфорта. Имеется потребность в предмете одежды, в котором ножные боковые края могут быть равномерно деформированы вдоль паховых областей пользователя и могут препятствовать протечке выделений тела за пределы ножных боковых краев, в то же время не вызывая у пользователя ощущение дискомфорта. Патентная литература.(PTL 1) Опубликованная патентная заявка Японии 62-21802 A. Сущность изобретения По меньшей мере один вариант реализации настоящего изобретения относится к предмету одежды,содержащему основание, имеющее продольное направление, поперечное направление, обращенную к телу сторону, обращенную к одежде сторону, противоположную обращенной к телу стороне, переднюю поясную область, заднюю поясную область, область промежности, проходящую между передней и задней поясными областями, и ножные боковые края. В указанном изделии ножные эластичные элементы, сформированные из эластичного волокнистого нетканого материала в форме плоской ленты, прикреплены к основанию вдоль ножных боковых краев. Основание имеет области, каждая из которых перекрывает один ножной эластичный элемент и содержит по меньшей мере одну последовательность углублений, проходящую вдоль соответствующего ножного бокового края. По меньшей мере еще один вариант реализации настоящего изобретения относится к предмету одежды, содержащему основание, имеющее продольное направление, поперечное направление, обращенную к телу сторону, обращенную к одежде сторону, противоположную обращенной к телу стороне,переднюю поясную область, заднюю поясную область, область промежности, проходящую между передней и задней поясными областями, и ножные боковые края. В указанном изделии ножные эластичные элементы имеют форму плоской ленты и прикреплены к основанию вдоль ножных боковых краев. Основание имеет проходящую по меньшей вдоль мере одного ножного эластичного элемента по меньшей мере одну направляющую линию складывания, вокруг которой складываются основание и соответствующий ножной эластичный элемент для приспособления таким образом к форме тела пользователя при носке пользователем указанного подгузника. Краткое описание чертежей На фиг. 1 показан перспективный вид с частичным вырезом подгузника одноразового использования согласно по меньшей мере одному варианту реализации. На фиг. 2 показан вид сверху с частичным вырезом, если смотреть в направлении от обращенной к телу стороны, подгузника, показанного на фиг. 1, в плоском развернутом положении, в котором эластичные элементы подгузника находятся в растянутом состоянии. На фиг. 3 показано сечение по линии III-III, показанной на фиг. 2. На фиг. 4 показано сечение по линии IV-IV, показанной на фиг. 2. На фиг. 5 показан вид сверху, подобный показанному на фиг. 2, но рассматриваемый в направлении от обращенной к одежде стороны. На фиг. 6A показан увеличенный вид части, показанной на фиг. 5. На фиг. 6B показано сечение внешнего листа по линии S1-S1, показанной на фиг. 6A. На фиг. 7A показано увеличенное изображение части, показанной на фиг. 6A, но под действием стягивающей силы ножного эластичного элемента. На фиг. 7 В показано сечение внешнего листа по линии S2-S2, показанной на фиг. 7A. На фиг. 8 показан увеличенный вид, подобный показанному на фиг. 6A, иллюстрирующий по меньшей мере еще один вариант реализации. Подробное описание изобретения Подробности предметов одежды согласно вариантам реализации настоящего изобретения будут лучше понятны из описания, приведенного ниже со ссылкой на сопроводительные чертежи. На фиг. 1-7 В показаны различные виды, которые иллюстрируют подгузник 10 одноразового использования согласно по меньшей мере одному варианту реализации изобретения. На фиг. 8 показан вид,который иллюстрирует по меньшей мере еще один вариант реализации изобретения. Следует отметить,что на фиг. 2-6B и 8 показаны соответствующие подгузники в состоянии, когда все эластичные элементы подгузников по всей очевидности лишены эластичности. На фиг. 1, 7A и 7 В показаны соответствующие подгузники в состоянии, в котором все эластичные элементы подгузников имеют возможность стягиваться и являются эластичными. Подгузник 10 содержит основание 20, имеющее продольное направление Y, поперечное направление X, обращенную к телу сторону, обращенную к одежде сторону, противоположную стороне, обращенной к телу, переднюю поясную область 11, заднюю поясную область 12 и область 13 промежности,проходящую между передней и задней поясными областями 11, 12. Подгузник 10 имеет воображаемую продольную центральную линию Р-Р, разделяющую пополам подгузник 10 в поперечном направлении X,и воображаемую поперечную центральную линию Q-Q, разделяющую пополам подгузник 10 в продольном направлении Y, причем подгузник 10 сформирован симметрично относительно воображаемой продольной центральной линии Р-Р. Основание 20 содержит внутренний и внешний листы 30, 40, и противоположные боковые края основания образованы соответствующими парами противоположных боковых краев 31, 31 и 41, 41 внутреннего и внешнего листов 30, 40, проходящих в продольном направлении Y. Внешний лист 40 содержит переднюю секцию 40 а внешнего листа, расположенную в передней поясной области 11, и заднюю секцию 40b внешнего листа, расположенную в задней поясной области 12. Указанные секции 40 а, 40b расположены на некотором расстоянии друг от друга в продольном направлении Y вблизи воображаемой поперечной центральной линии Q-Q. Противоположные боковые края основания содержат передние и задние противоположные поясные боковые края 21 а, 21b, 22a, 22b, расположенные в передней и задней поясных областях 11, 12 соответственно, и противоположные ножные боковые края 23 а, 23b, расположенные в области 13 промежности, Передние противоположные поясные боковые края 21 а, 21b соединены с задними противоположными поясными боковыми краями 22 а, 22b, и вследствие этого отверстия для ног образованы противоположными ножными боковыми краями 23 а, 23b. Передние и задние концы 32, 33, 42, 43 внутреннего и внешнего листов 30, 40, проходящие в поперечном направлении X, сложены назад в направлении к воображаемой поперечной центральной линии Q-Q вдоль линий 24, 25 складывания соответственно, причем внутренний лист 30 внутри формирует передний и задний рукава 26, 27. Линии 24, 25 складывания образуют передний и задний концы основания и взаимодействуют друг с другом с образованием поясного отверстия. Расположенные в переднем и заднем рукавах 26, 27 передний и задний поясные эластичные элементы 51, 52 проходят в поперечном направлении X и прикреплены к основанию вдоль линий 24, 25 складывания соответственно. В частности, передний и задний поясные эластичные элементы 51, 52, выполненные в форме, например, резиновых нитей, соединены в растянутом состоянии в поперечном направлении X с внутренним листом 30, образующим внутренние стенки соответствующих рукавов 26, 27 с помощью адгезива (не показан). Передний и задний поясные листы 61, 62 проходят от переднего и заднего рукавов 26, 27 в направлении к воображаемой поперечной центральной линии Q-Q. Передний и задний поясные листы 61, 62 сформированы из эластичного волокнистого нетканого материала, который имеет возможность стягиваться, по меньшей мере, в поперечном направлении X. Передний и задний поясные листы 61, 62 прикреплены к основанию 20 в растянутом состоянии в поперечном направлении X для придания эластичности передней и задней поясным областям 11, 12 с обеспечением возможности эластичного стягивания в поперечном направлении. В конкретном показанном варианте реализации передний и задний поясные листы 61, 62 служат для формирования плотного контакта передней и задней поясных областей 11, 12 с передней и задней поясными областями тела пользователя. Кроме того, передний и задний поясные эластичные элементы 51, 52 обеспечивают сохранение плотного контакта поясного отверстия с телом пользователя для предотвращения утечки выделений тела, например мочи, за пределы поясного отверстия. На обращенной к телу стороне внутреннего листа 30 расположена влагопоглощающая структура 70. Влагопоглощающая структура 70 содержит влагопоглощающую сердцевину 74, сформированную из целлюлозной ваты и/или частиц сверхпоглощающего полимера, обернутых диспергирующим жидкость листом (не обозначен) и покрывающим листом 75, которым покрыта обращенная к одежде сторона, т.е. сторона, обращенная к внутреннему листу 30, сердцевины 74. Влагопоглощающая сердцевина 74 ограничена противоположными боковыми краями 71, проходящими в продольном направлении Y, и передним и задним концами 72, 73, проходящими в поперечном направлении X. Покрывающий лист 75 проходит в поперечном направлении X за пределами противоположных боковых краев 71, сложен назад вдоль противоположных боковых краев 71 в направлении к обращенной к телу стороне влагопоглощающей сердцевины 74 и, таким образом, формирует отвороты 76 для защиты от протекания. Таким образом,вдоль противоположных боковых краев 77 покрывающего листа 75 сформированы рукава 78 отворотов,внутри которых расположены поджимающие отворот эластичные элементы 79. Таким образом, эластичные элементы 79 расположены вдоль дистальных краевых участков отворотов 76 для защиты от протекания для придания эластичности указанным дистальным краевым участкам. Поджимающие отворот эластичные элементы 79 прикреплены в растянутом состоянии в продольном направлении Y к соответствующим рукавам 78 отворотов таким образом, что при их стягивании противоположные боковые края 77 расположены на некотором расстоянии вверх от внутреннего листа 30 в направлении к коже пользователя и, таким образом, препятствуют протечке выделений тела. В передней поясной области 11 влагопоглощающая структура 70 расположена на обращенной к телу стороне переднего поясного листа 61 и имеет передний конец 72, покрытый передним рукавом 26. В задней поясной области 12 влагопоглощающая структура 70 расположена на обращенной к одежде стороне заднего поясного листа 62, т.е. между задним поясным листом 62 и внутренним листом 30, и имеет задний конец 73, покрытый задним поясным листом 62. Указанное покрытие, по меньшей мере, переднего и заднего концов 72, 73 влагопоглощающей структуры 70 передним и задним рукавами 26, 27 соответственно препятствует выпадению материала сердцевины с переднего и заднего концов 72, 73. Противоположные ножные боковые края 23 а, 23b изогнуты внутрь в направлении к воображаемой продольной центральной оси Р-Р, причем расстояние между ними постепенно уменьшается до минимума на воображаемой поперечной центральной линии Q-Q. В частности, указанные ножные боковые края 23 а, 23b проходят, по существу, параллельно друг другу вблизи воображаемой поперечной центральной линии Q-Q, а в передней и задней поясных областях 11, 12 они проходят наклонно относительно воображаемой продольной центральной линии Р-Р. Является несущественным то, что указанные параллельные и наклонные участки должны отличаться друг от друга, также возможно, что каждый ножной боковой край 23 а, 23b может иметь различную форму, например, каждый из них может описывать непрерывную кривую, например дугу окружности. Вдоль ножных боковых краев 23 а, 23b проходят ножные эластичные элементы 53 а, 53b, 54a, 54b,расположенные между внутренним и внешним листами 30, 40. В частности, передние ножные эластичные элементы 53 а, 53b расположены между внутренним листом 30 и передней секцией 40 а внешнего листа, в то время как задние ножные эластичные элементы 54 а, 54b расположены между внутренним листом 30 и задней секцией 40b внешнего листа. Передние и задние ножные эластичные элементы 53 а,53b, 54a, 54b предпочтительно выполнены из эластичного нетканого материала, но также могут использоваться и другие эластичные материалы, например резиновые нити, Указанные передние и задние ножные эластичные элементы 53 а, 53b, 54a, 54b соединены в растянутом состоянии с наклонными участками ножных боковых краев 23 а, 23b таким образом, что имеют возможность эластичного стягивания. Если ножные боковые края имеют отличающуюся форму от показанной на чертеже, то ножные эластичные элементы соединены в растянутом состоянии, по меньшей мере, с соответственно расположенной частью ножных боковых краев. Указанные передние и задние ножные эластичные элементы 53 а, 53b, 54 а, 54b соединены, по меньшей мере, с внутренним или внешним листом 30, 40 посредством адгезива (не показан). Каждый из передних и задних ножных эластичных элементов 53 а, 53b, 54a, 54b выполнен в форме плоской ленты или плоской тесьмы и предпочтительно имеет ширину в диапазоне примерно 10-30 мм и коэффициент растяжения в диапазоне примерно 1,5-3,0. Согласно предпочтительному варианту реализации ножные эластичные элементы сформированы из(1) нетканого материала, выполненного с возможностью эластичного растягивания из эластичных волокон, например из уретановых эластичных волокон; или (2) нетканого материала, выполненного с возможностью эластичного растягивания из эластично растягиваемых волокон, смешанных с неэластично растягиваемыми термопластичными синтетическими волокнами. Согласно другим вариантам реализации в качестве ножных эластичных элементов могут быть использованы резиновые нити. Несмотря на то что в конкретном показанном варианте реализации используются передние и задние ножные эластичные элементы 53 а, 53b, 54 а, 54b, которые расположены на некотором расстоянии друг от друга вблизи воображаемой поперечной центральной линии Q-Q, согласно дополнительным вариантам реализации указанные эластичные элементы могут быть выполнены непрерывными вдоль ножных боковых краев. Согласно такому дополнительному варианту реализации внешний лист 40 может быть выполнен в форме непрерывного листа без разделения на переднюю и заднюю секции 40 а, 40b внешнего листа. Как показано на фиг. 5, внешний лист 40 оснащен углублениями 44, расположенными на своей обращенной к одежде стороне. Углубления 44 сформированы путем тепловой обработки и/или прессованием таким образом, что являются вдавленными или впрессованными на обращенной к одежде стороне внешнего листа 40 в направлении к его обращенной к телу стороне. Указанные углубления 44 размещены прерывисто вдоль рядов и колонок, проходящих наклонно относительно воображаемой центральной линии Р-Р и пересекающих воображаемую центральную линию Р-Р. В частности, углубления 44 расположены в рядах 45, 47, проходящих от верхней левой части в направлении к нижней правой части, и в колонках 46, 48, проходящих от верхней правой части в направлении к нижней левой части в передней и задней секциях 40 а, 40b внешнего листа соответственно. Ряды 45, 47 и колонки 46, 48 формируют сетчатую структуру и в конкретном показанном варианте реализации, по существу, перпендикулярны друг другу. Углы относительно продольного направления Y, под которыми ряды 45 и колонки 46 проходят в передней секции 40 а внешнего листа согласно конкретному показанному варианту реализации, заданы таким образом, что совпадают с углами относительно продольного направления Y, под которыми наклонные участки противоположных ножных боковых краев 23 а, 23b проходят в передней поясной области 11. По меньшей мере один ряд 45 и по меньшей мере одна колонка 46 проходят вдоль передних ножных эластичных элементов 53 а, 53b соответственно и перекрывают их. Углы относительно продольного направления Y, под которыми ряды 47 и колонки 48 проходят в задней секции 40 а внешнего листа согласно конкретному показанному варианту реализации, заданы таким образом, что совпадают с углами относительно продольного направления Y, под которыми наклонные участки противоположных ножных боковых краев 23 а, 23b проходят в задней поясной области 12. По меньшей мере один ряд 47 и по меньшей мере одна колонка 48 проходят вдоль задних ножных эластичных элементов 54b, 54 а соответственно и перекрывают их. Выражение "проходят вдоль ножных боковых краев", которое используется в настоящем описании(включая формулу), следует понимать как относящееся к случаям, в которых ряды и колонки полностью,по существу или частично согласованы по форме с соответствующими ножными боковыми краями 23 а,23b. Таким образом, указанное выражение относится к желобу, проходящему только вдоль секции ножного бокового края. Согласно конкретному показанному варианту реализации углы, под которыми проходят ряды 45, 47 и колонки 46, 48, по существу, совпадают с углами, под которыми в передних и задних поясных областях 11, 12 проходят наклонные участки ножных боковых краев 23 а, 23b. Ножные боковые края 23 а, 23b искривлены и имеют форму дуги окружности или иную форму, ряды 45, 47 и колонки 46, 48 могут быть расположены на внешнем листе 40 таким образом, чтобы, по существу, соответствовать форме ножных боковых краев 23 а, 23b. Как показано на фиг. 6A и 6B, каждое углубление 44 согласно показанному варианту реализации представляет собой квадрат со стороной примерно 0,7 мм. Согласно другим вариантам реализации указанные углубления могут иметь другие формы, например треугольную, пятиугольную, шестиугольную,круглую или подобную неправильную форму: форма углублений не является существенной. Расстояниеt1 между каждой парой расположенных рядом углублений 44 в рядах 45, 47, а также расстояние t2 между каждой парой расположенных рядом углублений 44 в колонках 46, 48 составляет примерно 0,8 мм. Расстояние t3 между каждой парой расположенных рядом рядов 45, 47, а также расстояние t4 между каждой парой расположенных рядом колонок 46, 48 составляет примерно 5,3 мм. Несмотря на то что на фиг. 6A показана только передняя секция 40 а внешнего листа, вышесказанное также относится и к задней секции 40b внешнего листа. При стягивании передних и задних ножных эластичных элементов 53 а, 53b, 54 а, 54b передняя и задняя секции 40 а, 40b внешнего листа, снабженные углублениями 44, также стягиваются. Как показано на фиг. 7A и 7 В, стягивание переднего ножного эластичного элемента 53 а вызывает уменьшение расстояния t1 между каждой парой расположенных рядом углублений 44 в последовательности углублений 44, сформированных в ряду 45, проходящем вдоль ножного бокового края 23 а передней секции 40 а внешнего листа. Ввиду того что углубления 44 сформированы локальным плавлением составляющих волокон в ходе термообработки, внешний лист 40 имеет относительно высокую жесткость и сохранение формы в областях, образованных углублениями 44. Напротив, составляющие волокна между каждой парой расположенных рядом углублений 44 легко деформируются таким образом, что выступают в направлении к одежде пользователя, и, следовательно, расстояние t1 между каждой парой расположенных рядом углублений уменьшается до тех пор, пока каждая пара расположенных рядом углублений 44 в ряду 45 не сблизится друг с другом. Расстояние t4 также уменьшается при уменьшении расстояния t1. Действительно, как показано на фиг. 7A и 7 В, расстояние t1 между каждой парой расположенных рядом углублений 44 в ряду или колонке (например, в ряду 45), которые перекрывают один ножной эластичный элемент 53 а, 53b, 54a, 54b, после стягивания соответствующего ножного эластичного элемента(например, элемента 53 а) становится меньше размера каждого углубления 44, если измерять вдоль соответствующего ножного эластичного элемента (например, элемента 53 а). Указанная последовательность углублений 44 в ряду или колонке (например, в ряду 45) с уменьшенным расстоянием t1 между каждой парой расположенных рядом углублений проходит вдоль соответствующего ножного эластичного элемента (например, элемента 53 а). Расположенная в переднем ножном эластичном элементе 53b последовательность углублений 44,формирующих колонку 46, стягивается с уменьшением расстояния, t2 и, следовательно, указанные углубления сближаются друг с другом. Подобным образом колонка 48 стягивается вместе с задним ножным эластичным элементом 54 а, в то время как последовательность углублений 44, формирующих ряд 47, стягивается вместе с задним ножным эластичным элементом 54b с уменьшением расстояния t2 и расстояния t1 между каждой парой расположенных рядом углублений 44, и, таким образом, указанные углубления сближаются друг с другом соответственно. Последовательность углублений 44 в ряду или колонке (например, в ряду 45) с уменьшенным расстоянием t1 между каждой парой расположенных рядом углублений, благодаря стягиванию соответствующего ножного эластичного элемента (например, элемента 53 а), образует линию складывания, вокруг которой внешний лист 40, внутренний лист 30 и соответствующий ножной эластичный элемент (например, элемент 53 а) имеют возможность складываться таким образом, что соответствуют форме тела пользователя, во время носки подгузника. Иными словами, после того как последовательность углублений, расположенных смежно друг к другу, сформируется в качестве линии складывания описанным выше способом, внешний лист 40 может быть легко сложен вдоль указанных линий складывания, и после этого также могут быть легко сложены передние и задние ножные эластичные элементы 53 а, 53b, 54a, 54b и внутренний лист 30, соединенный с внешним листом 40. В частности, внутренний и внешний листы 30, 40, а также передние и задние ножные эластичные элементы 53 а, 53b, 54 а, 54b легко складываются вокруг отверстий для ног вблизи бедер пользователя, включая паховые области. Таким образом, указанные листы и элементы могут быть деформированы с прилеганием вблизи бедер пользователя, обеспечивать плотный контакт с бедрами пользователя и, таким образом, предотвращать протечку выделений тела между бедрами и соответствующими отверстиями для ног. Кроме того, передние и задние ножные эластичные элементы 53 а, 53b, 54a, 54b могут деформироваться в соответствии с индивидуальными формами тела конкретного пользователя для защиты пользователя от раздражения кожи и в то же время для повышения комфорта во время носки. Пример. Измерялись жесткость при изгибе и гистерезис внешнего листа 40, выполненного из гофрированного волокнистого нетканого материала, изготовленного фильерным способом, имеющего поверхностную плотность примерно 30 г/м 2. К указанному внешнему листу 40 были прикреплены с коэффициентом растяжения примерно 2,2 передние ножные эластичные элементы 53 а, 53b или задние ножные эластичные элементы 54 а, 54b, выполненные из эластичного волокнистого нетканого материала. Измерялись жесткость при изгибе и гистерезис внешнего листа 40, сложенного вдоль одного ряда 45 или одной колонки 46. Для измерения жесткости при изгибе и гистерезиса использовался автоматический прибор для испытаний на изгиб модели KES-FB2-AUTO-A (изготовленный компанией KATO TECH CO. LTD., Япония). Гофрированный нетканый материал, изготовленный фильерным способом (т.е. внешний лист 40), был соединен с эластичным волокнистым нетканым материалом (т.е. с ножными эластичными элементами), и от данного слоистого материала были отрезаны испытательные образцы размером 2020 см. Соответствующие измерения проводились при изгибающей деформации 0,5 см-1/с. В результате указанных измерений жесткость при изгибе составила 0,105310-4 Нм/м, а гистерезис составил 0,048510-2 Н/м. Подобные измерения жесткости при изгибе и гистерезиса проводились с внешним листом 40, выполненным из негофрированного нетканого материала, изготовленного фильерным способом, имеющего поверхностную плотность примерно 25 г/м 2. Указанный внешний лист 40 был снабжен углублениями 44,каждое из которых представляло собой квадрат со стороной примерно 0,4 мм, причем указанные углубления формировали узор типа мелкой ломаной клетки, в которой расстояние между каждой парой расположенных рядом углублений 44 составляло примерно 1,7 мм. В результате измерений жесткость при изгибе составила 0,148010-4 Нм/м, а гистерезис составил 0,110010-2 Н/м. Результат указанных измерений показывает, что в качестве внешнего листа 40 может использоваться гофрированный волокнистый нетканый материал, а углубления 44 могут быть выполнены с возможностью образования рядов 45, 47 и колонок 46, 48 для уменьшения жесткости при изгибе, а также гистерезиса и, таким образом, смягчения изделия. В частности, использование в качестве внешнего листа 40 гофрированного волокнистого нетканого материала приводит составляющие волокна, расположенные между каждой парой расположенных рядом углублений 44, к выступанию в направлении к одежде пользователя и, таким образом, увеличивает объем внешнего листа 40 в направлении толщины и улучшает амортизирующие свойства. В результате улучшается текстура изделия, и оно может быть более удобным для пользователя. Гофрированные волокна могут быть получены известным способом, например механической или тепловой обработкой. Несмотря на то что согласно конкретному показанному варианту реализации углубления 44 сформированы во всех областях передней и задней секций 40 а, 40b внешнего листа, согласно некоторым вариантам реализации для достижения необходимого эффекта достаточно формирование последовательности углублений 44, по меньшей мере, в передней или задней секции 40 а, 40b внешнего листа вдоль его соответствующих ножных боковых краев. Однако если внешний лист 40 полностью покрыт углублениями 44, то можно ожидать, что улучшится не только деформируемость вдоль ножных боковых краев 23 а,23b, но также и текстура всей площади внешнего листа 40. Указанные углубления 44 могут использоваться для снабжения подгузника 10 необходимым рельефом и придания ему декоративных свойств. Несмотря на то что согласно конкретному показанному варианту реализации углубления 44 расположены с возможностью образования рядов 45, 47 и колонок 46, 48, настоящее изобретение не ограничивается описанным расположением. Например, углубления 44 могут быть распределены с возможностью формирования так называемого рельефа мелкой ломаной клетки с расположением каждой пары углублений 44 рядом в продольном направлении Y, а также в поперечном направлении X, на некотором расстоянии друг от друга. Согласно еще одному варианту реализации изобретения углубления 44 могут быть расположены на линии, проходящей вдоль каждого ножного бокового края 23 а, 23b. Формирование последовательности углублений, смежных друг с другом, вдоль каждого из ножных боковых краев 23 а, 23b обеспечивает возможность осуществления любого рельефа. Благодаря тому что внешний лист 40 имеет ряды 45, 47 и колонки 46, 48 углублений 44, материал становится более объемным между указанными рядами и колонками при стягивании подгузника 10 в продольном направлении Y и поперечном направлении X, вызванном стягиванием эластичных элементов. Благодаря указанной объемности подгузник 10 имеет внешний вид и вызывает ощущение при касании, подобно стеганому одеялу. Несмотря на то что согласно конкретному показанному варианту реализации углубления 44 размещены прерывисто в рядах и колонках таким образом, что могут быть расположены рядом друг с другом при стягивании передних и задних ножных эластичных элементов 53 а, 53b, 54a, 54b, настоящее изобретение не ограничивается указанным расположением. Указанные углубления могут без отступления от объема настоящего изобретения образовывать непрерывные желоба без каких-либо промежутков, например расстояния t1, показанного на фиг. 6A и 7A. Форма, расположение углублений 44 и расстояние между ними также не ограничиваются конкретным показанным вариантом реализации и соответственно могут быть различными. Несмотря на то что согласно конкретному показанному варианту реализации углубления 44 сформированы тепловой обработкой и прессованием, указанные углубления 44 также могут быть сформированы, например, прессованием без нагрева. Несмотря на то что согласно конкретному показанному варианту реализации углубления 44 имеют форму квадратов, указанные углубления 44 также могут иметь любые формы, включая, помимо прочего,круглую, треугольную, прямоугольную, ромбовидную, овальную и т.п. Углубления 44 также могут иметь различные формы в одном подгузнике одновременно. Несмотря на то что согласно конкретному показанному варианту реализации передние и задние ножные эластичные элементы 53 а, 53b, 54a, 54b прикреплены к основанию таким образом, что расположены между внутренним и внешним листами 30, 40, указанные эластичные элементы могут быть прикреплены к стороне внутреннего листа 30, которая ближе к коже пользователя, или к стороне внешнего листа 40, которая ближе к одежде пользователя. Согласно конкретному показанному варианту реализации передние и задние ножные эластичные элементы 53 а, 53b, 54a, 54b прикреплены к передней и задней поясным областям 11, 12 вдоль ножных боковых краев 23 а, 23b. Согласно другому варианту реализации изобретения указанные ножные эластичные элементы также могут быть без отступления от объема настоящего изобретения прикреплены,по меньшей мере, к передней или задней поясной области 11, 12 на таком удалении, что указанным ножным боковым краям 23 а, 23b может быть придана эластичность, иными словами, на таким удалении, что передние и задние ножные эластичные элементы 53 а, 53b, 54a, 54b могут стягиваться вдоль ножных боковых краев 23 а, 23b. На фиг. 8 показан вид, подобный показанному на фиг. 6A, иллюстрирующий еще один рельеф,сформированный углублениями, согласно по меньшей мере еще одному варианту реализации. Как показано на фиг. 8, по меньшей мере один ряд 45, 47 и одна колонка 46, 48 перекрывают передние и задние ножные эластичные элементы 53 а, 54b, 53b, 54 а. В частности, два ряда 45 перекрывают ножной эластичный элемент 53 а. По меньшей мере два ряда или колонки, перекрывающие ножной эластичный элемент указанным образом, дополнительно облегчают складывание передних и задних ножных эластичных элементов 53 а, 53b, 54a, 54b, а также внутреннего и внешнего листов 30, 40 и обеспечивают надежный плотный контакт подгузника с кожей пользователя. По меньшей мере два ряда 45, 47 или две колонки 46,48 могут быть расположены с возможностью перекрытия передних и задних ножных эластичных элементов 53 а, 54b, 53b, 54 а для обеспечения ступенчатого складывания ножных боковых краев 23 а, 23b, в результате чего формируется плотный контакт с кожей пользователя на большом протяжении и, таким образом, предотвращается локальное раздражающее действие указанных ножных боковых краев на кожу пользователя. Как показано на фиг. 8, несмотря на то что каждые два ряда 45, 47 или две колонки 46, 48 перекрывают передние и задние ножные эластичные элементы 53 а, 54b, 53b, 54 а соответственно, настоящее изобретение не ограничивается указанным расположением, и могут быть расположены по меньшей мере три ряда или колонки для перекрытия указанных эластичных элементов. В данном случае расстояние t3 между каждой парой расположенных рядом рядов и расстояние t4 между каждой парой расположенных рядом колонок могут быть уменьшены, расстояния t1 и t2 между каждой парой расположенных рядом углублений 44 могут быть уменьшены или может быть увеличена ширина передних и задних ножных эластичных элементов 53 а, 53b, 54 а, 54b.(i) Предмет одежды 10, содержащий основание 20, имеющий продольное направление Y, поперечное направление X, обращенную к телу сторону, обращенную к одежде сторону, противоположную обращенной к телу стороне, переднюю поясную область 11, заднюю поясную область 12, область 13 промежности, проходящую между передней и задней поясными областями, и ножные боковые края 23 а, 23b,причем ножные эластичные элементы 53 а, 53b, 54a, 54b выполнены из эластичного волокнистого нетканого материала в форме плоской ленты и прикреплены к основанию вдоль ножных боковых краев, основание имеет области, каждая из которых перекрывает один ножной эластичный элемент и содержит по меньшей мере одну последовательность углублений 44, проходящую вдоль соответствующего ножного бокового края. Аспект настоящего изобретения, описанный в вышеуказанном пункте (i), может обеспечить достижение по меньшей мере одного из следующих предпочтительных эффектов.(а) В областях, перекрывающих ножные эластичные элементы, основание снабжено последовательностью углублений, проходящей вдоль ножных боковых краев. Указанное уникальное расположение облегчает складывание основания и ножных эластичных элементов вдоль указанных последовательностей углублений и, таким образом, их деформирование вдоль бедер пользователя, включая паховые области. Следовательно, надежно обеспечен плотный контакт основания с кожей пользователя и предотвращена протечка выделений тела, и в то же время устранено раздражение кожи, вызванное основанием и ножными эластичными элементами. Кроме того, по меньшей мере один следующий вариант реализации может быть осуществлен согласно следующим аспектам.(ii) По меньшей мере одна последовательность углублений (например, один ряд или одна колонка,описанная в показанных вариантах реализации) содержит углубления 44, размещенные прерывисто по меньшей мере в одном ряду вдоль соответствующего ножного бокового края.(iii) Основание содержит внутренний лист 30, расположенный на обращенной к телу стороне, и внешний лист 40, расположенный на обращенной к одежде стороне, ножные эластичные элементы, прикрепленные к основанию таким образом, что расположены между указанными внутренним и внешним листами, и углубления, сформированные в обращенной к телу стороне внешнего листа.(iv) Внешний лист сформирован из нетканого материала, выполненного из гофрированных волокон.(v) Каждый ножной эластичный элемент имеет ширину в диапазоне примерно 10-30 мм.(vi) Каждый ножной эластичный элемент имеет коэффициент растяжения в диапазоне примерно 1,5-3,0.(vii) Внешний лист содержит переднюю секцию 40 а внешнего листа, расположенную в передней поясной области, и заднюю секцию 40b внешнего листа, расположенную в задней поясной области. Передняя и задняя секции внешнего листа расположены на расстоянии друг от друга в продольном направлении вблизи воображаемой поперечной центральной линии Q-Q основания. Основание имеет сетчатую структуру, сформированную углублениями, расположенными в несколько рядов 45, 47 и колонок 46, 48,по существу, по всей площади передней и задней секций внешнего листа. По меньшей мере одна последовательность углублений 44 образована по меньшей мере одним рядом или одной колонкой, которые перекрывают соответствующий ножной эластичный элемент.(viii) Предмет одежды дополнительно содержит, по меньшей мере, в передней или задней поясной области передний или задний поясной лист 61, 62, которому придана эластичность.(ix) Предмет одежды дополнительно содержит влагопоглощающую структуру 70, расположенную на обращенной к телу стороне основания.(х) Влагопоглощающая структура дополнительно содержит покрывающий лист 75, расположенный на внутреннем листе основания. Покрывающий лист покрывает обращенную к одежде сторону влагопоглощающей структуры, проходит в поперечном направлении за пределы противоположных боковых краев 71 влагопоглощающей структуры и сложен назад вдоль боковых краев в направлении к влагопоглощающей структуре для формирования отворотов 76 для защиты от протекания, причем, по меньшей мере, дистальные краевые участки отворотов для защиты от протекания выполнены эластичными. Предпочтительный эффект или предпочтительные эффекты, сформулированный или сформулированные в пункте (а), достигаются наилучшим образом согласно вариантам реализации, описанным в вышеуказанных пунктах (ii)-(x). Более предпочтительные эффекты соответствующих вариантов реализации могут быть достигнуты, как описано в соответствующих относящихся к ним описаниях. Аспекты настоящего изобретения, описанного выше, могут быть дополнительно реализованы, по меньшей мере, в следующих изделиях.(xi) Предмет одежды 10, содержащий основание 20, имеющий продольное направление Y, поперечное направление X, обращенную к телу сторону, обращенную к одежде сторону, противоположную обращенной к телу стороне, переднюю поясную область 11, заднюю поясную область 12, область 13 промежности, проходящую между передней и задней поясными областями, и ножные боковые края 23 а, 23b,ножные эластичные элементы 53 а, 53b, 54a, 54b, имеющие форму плоской ленты и прикрепленные к ос-7 020451 нованию вдоль ножных боковых краев, причем основание, имеющее расположенную вдоль по меньшей мере одного ножного эластичного элемента по меньшей мере одну направляющую линию складывания,вокруг которой складываются основание и соответствующий ножной эластичный элемент для приспособления таким образом к форме тела пользователя во время носки пользователем указанного подгузника. Аспект настоящего изобретения, описанный в вышеуказанном пункте (xi), может обеспечивать по меньшей мере один из предпочтительных эффектов, описанных в пункте (а). Кроме того, по меньшей мере один следующий вариант реализации может быть осуществлен в соответствии со следующими аспектами.(xii) По меньшей мере одна направляющая линия складывания содержит последовательность углублений 44, расположенных прерывисто по меньшей мере в одном ряду, который проходит вдоль соответствующего ножного эластичного элемента и перекрывает его.(xiii) Основание содержит внутренний лист 30, расположенный на обращенной к телу стороне, и внешний лист 40, расположенный на обращенной к одежде стороне; ножные эластичные элементы прикреплены к основанию и расположены между внутренним и внешним листами и углубления проходят от обращенной к одежде стороны к обращенной к телу стороне внешнего листа.(xiv) Внешний лист сформирован из волокнистого нетканого материала, выполненного из гофрированных волокон.(xv) Каждый ножной эластичный элемент имеет ширину в диапазоне примерно 10-30 мм.(xvi) Каждый ножной эластичный элемент имеет коэффициент растяжения в диапазоне примерно 1,5-3,0.(xvii) Основание содержит сетчатую структуру, сформированную углублениями, расположенными в рядах 45, 47 и колонках 46, 48 по меньшей мере в одной передней или задней поясной области. По меньшей мере одна направляющая линия складывания образована по меньшей мере одним рядом или одной колонкой, которые перекрывают соответствующий ножной эластичный элемент.(xviii) Углубления содержат сплавленные волокна внешнего листа.(xix) Углубления содержат сжатые волокна внешнего листа.(хх) Расстояние (t1 на фиг. 7A) между каждой парой расположенных рядом углублений меньше размера каждого углубления, если измерять вдоль соответствующего ножного эластичного элемента, в результате чего последовательность углублений, расположенных рядом друг с другом, образует направляющую линию складывания. Предпочтительный эффект или предпочтительные эффекты, сформулированный или сформулированные в пункте (а), достигаются наилучшим образом согласно вариантам реализации, описанным в вышеуказанных пунктах (xii)-(xx). Более предпочтительные эффекты соответствующих вариантов реализации могут быть достигнуты, как описано в соответствующих относящихся к ним описаниях. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Предмет одежды, содержащий основание, имеющее продольное направление, поперечное направление, обращенную к телу сторону, обращенную к одежде сторону, противоположную указанной обращенной к телу стороне, переднюю поясную область, заднюю поясную область, область промежности, проходящую между указанными передней и задней поясными областями, и ножные боковые края; ножные эластичные элементы, выполненные из эластичного волокнистого нетканого материала в форме плоской ленты и прикрепленные к основанию вдоль ножных боковых краев,причем основание имеет области, каждая из которых перекрывает один из указанных ножных эластичных элементов и содержит по меньшей мере одну последовательность углублений, проходящую вдоль соответствующего ножного бокового края. 2. Предмет одежды по п.1, в котором указанная по меньшей мере одна последовательность углублений содержит углубления, расположенные прерывисто по меньшей мере в одном ряду вдоль указанного соответствующего ножного бокового края. 3. Предмет одежды по п.2, в котором основание содержит внутренний лист, расположенный на обращенной к телу стороне, и внешний лист, расположенный на обращенной к одежде стороне; ножные эластичные элементы прикреплены к основанию и расположены между указанными внутренним и внешним листами и указанные углубления сформированы на обращенной к одежде стороне внешнего листа. 4. Предмет одежды по п.3, в котором указанный внешний лист сформирован из волокнистого нетканого материала, выполненного из гофрированных волокон. 5. Предмет одежды по любому из пп.1-4, в котором каждый ножной эластичный элемент имеет ширину в диапазоне примерно 10-30 мм. 6. Предмет одежды по любому из пп.1-5, в котором каждый ножной эластичный элемент имеет ко-8 020451 эффициент растяжения в диапазоне примерно 1,5-3,0. 7. Предмет одежды по п.3, в котором внешний лист содержит переднюю секцию внешнего листа, расположенную в передней поясной области, и заднюю секцию внешнего листа, расположенную в задней поясной области, указанные передняя и задняя секции внешнего листа расположены на расстоянии друг от друга в указанном продольном направлении вблизи воображаемой поперечной центральной линии основания; основание содержит сетчатую структуру, сформированную углублениями, расположенными в несколько рядов и колонок, по существу, по всей площади указанных передней и задней секций внешнего листа; и указанная по меньшей мере одна последовательность углублений образована по меньшей мере одним рядом или колонкой, который или которая перекрывают соответствующий ножной эластичный элемент. 8. Предмет одежды по любому из пп.1-7, дополнительно содержащий, по меньшей мере, в передней или задней поясной области передний или задний поясной лист, выполненный эластичным. 9. Предмет одежды по любому из пп.1-8, дополнительно содержащий влагопоглощающую структуру, расположенную на обращенной к телу стороне указанного основания. 10. Предмет одежды по любому из пп.1-9, дополнительно содержащий покрывающий лист, расположенный на внутреннем листе основания, который покрывает обращенную к одежде сторону влагопоглощающей структуры, проходит в поперечном направлении за пределы противоположных боковых краев влагопоглощающей структуры, сложен назад вдоль указанных боковых краев в направлении к влагопоглощающей структуре и, таким образом, формирует отвороты для защиты от протекания, причем, по меньшей мере, внешние краевые участки указанных отворотов для защиты от протекания выполнены эластичными. 11. Предмет одежды, содержащий основание, имеющее продольное направление, поперечное направление, обращенную к телу сторону, обращенную к одежде сторону, противоположную указанной обращенной к телу стороне, переднюю поясную область, заднюю поясную область, область промежности, проходящую между указанными передней и задней поясными областями, и ножные боковые края; ножные эластичные элементы, имеющие форму плоской ленты и прикрепленные к основанию вдоль указанных ножных боковых краев,причем основание имеет проходящую по меньшей мере вдоль одного ножного эластичного элемента по меньшей мере одну последовательность углублений, которая является направляющей линией складывания для складывания основания и соответствующего ножного эластичного элемента для приспособления, таким образом, к форме тела пользователя при носке пользователем предмета одежды. 12. Предмет одежды по п.11, в котором последовательность углублений расположена прерывисто по меньшей мере в одном ряду, которая проходит вдоль указанного соответствующего ножного эластичного элемента и перекрывает его. 13. Предмет одежды по п.12, в котором основание содержит внутренний лист, расположенный на обращенной к телу стороне, и внешний лист, расположенный на обращенной к одежде стороне; ножные эластичные элементы прикреплены к основанию и расположены между указанными внутренним и внешним листами и указанные углубления проходят от обращенной к одежде стороны к обращенной к телу стороне внешнего листа. 14. Предмет одежды по п.13, в котором указанный внешний лист сформирован из волокнистого нетканого материала, выполненного из гофрированных волокон. 15. Предмет одежды по любому из пп.11-14, в котором каждый ножной эластичный элемент имеет ширину в диапазоне примерно 10-30 мм. 16. Предмет одежды по любому из пп.11-15, в котором каждый ножной эластичный элемент имеет коэффициент растяжения в диапазоне примерно 1,5-3,0. 17. Предмет одежды по п.13, в котором основание содержит сетчатую структуру, сформированную углублениями, расположенными в несколько рядов и колонок, по меньшей мере, в передней или задней поясной области; и указанная по меньшей мере одна направляющая линия складывания образована по меньшей мере одним рядом или колонкой, который перекрывает соответствующий ножной эластичный элемент. 18. Предмет одежды по п.13, в котором углубления содержат сплавленные волокна указанного внешнего листа. 19. Предмет одежды по п.13, в котором углубления содержат сжатые волокна указанного внешнего листа. 20. Предмет одежды по п.12, в котором расстояние между каждой парой расположенных рядом углублений меньше размера каждого углубления.
