Фильтр и средство крепления фильтрующей корзины

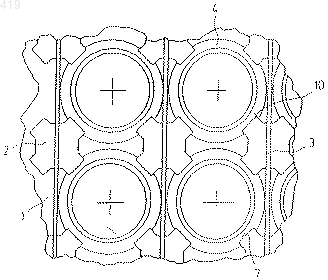

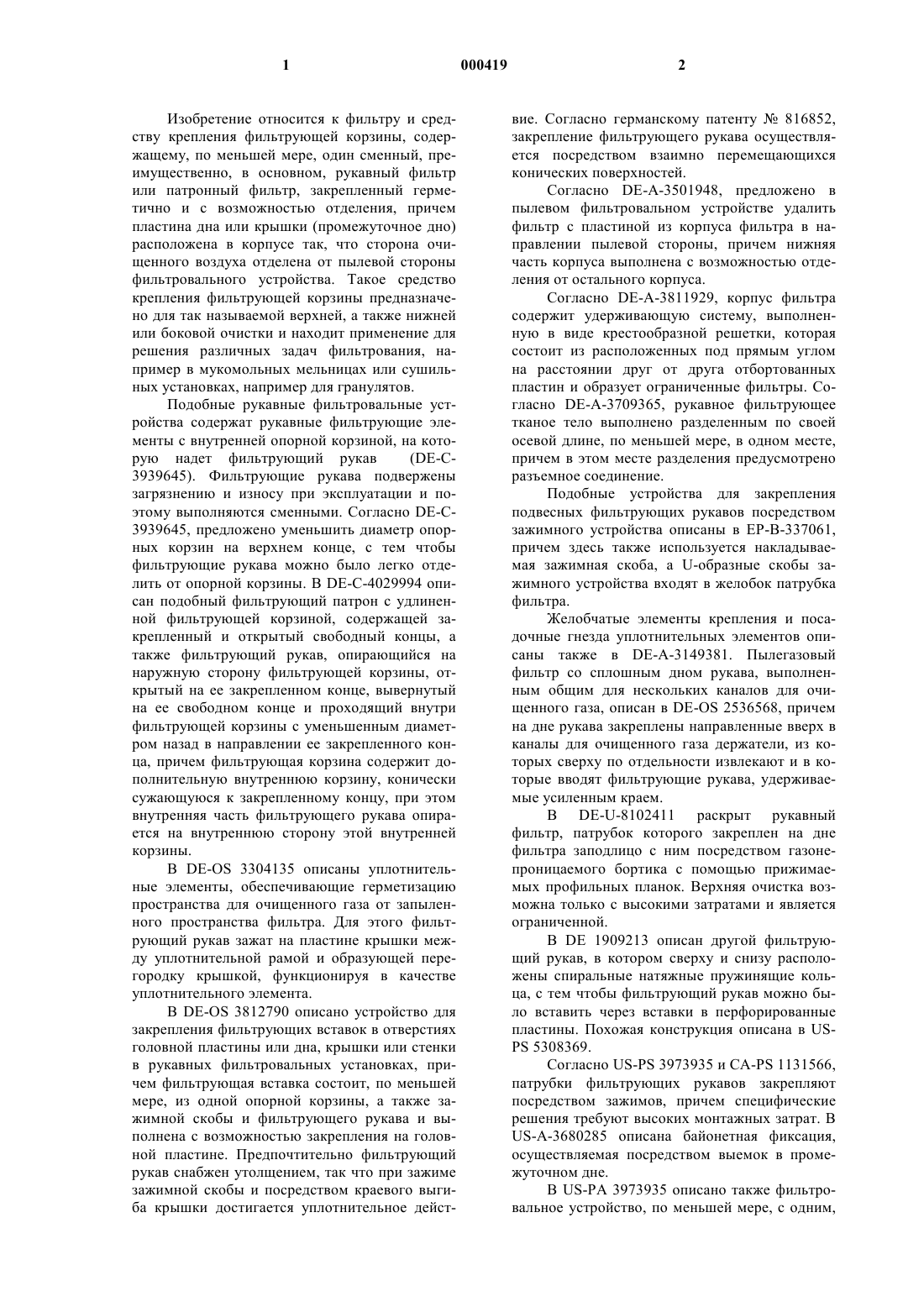

1 Изобретение относится к фильтру и средству крепления фильтрующей корзины, содержащему, по меньшей мере, один сменный, преимущественно, в основном, рукавный фильтр или патронный фильтр, закрепленный герметично и с возможностью отделения, причем пластина дна или крышки (промежуточное дно) расположена в корпусе так, что сторона очищенного воздуха отделена от пылевой стороны фильтровального устройства. Такое средство крепления фильтрующей корзины предназначено для так называемой верхней, а также нижней или боковой очистки и находит применение для решения различных задач фильтрования, например в мукомольных мельницах или сушильных установках, например для гранулятов. Подобные рукавные фильтровальные устройства содержат рукавные фильтрующие элементы с внутренней опорной корзиной, на которую надет фильтрующий рукав(DE-C3939645). Фильтрующие рукава подвержены загрязнению и износу при эксплуатации и поэтому выполняются сменными. Согласно DE-C3939645, предложено уменьшить диаметр опорных корзин на верхнем конце, с тем чтобы фильтрующие рукава можно было легко отделить от опорной корзины. В DE-C-4029994 описан подобный фильтрующий патрон с удлиненной фильтрующей корзиной, содержащей закрепленный и открытый свободный концы, а также фильтрующий рукав, опирающийся на наружную сторону фильтрующей корзины, открытый на ее закрепленном конце, вывернутый на ее свободном конце и проходящий внутри фильтрующей корзины с уменьшенным диаметром назад в направлении ее закрепленного конца, причем фильтрующая корзина содержит дополнительную внутреннюю корзину, конически сужающуюся к закрепленному концу, при этом внутренняя часть фильтрующего рукава опирается на внутреннюю сторону этой внутренней корзины. В DE-OS 3304135 описаны уплотнительные элементы, обеспечивающие герметизацию пространства для очищенного газа от запыленного пространства фильтра. Для этого фильтрующий рукав зажат на пластине крышки между уплотнительной рамой и образующей перегородку крышкой, функционируя в качестве уплотнительного элемента. В DE-OS 3812790 описано устройство для закрепления фильтрующих вставок в отверстиях головной пластины или дна, крышки или стенки в рукавных фильтровальных установках, причем фильтрующая вставка состоит, по меньшей мере, из одной опорной корзины, а также зажимной скобы и фильтрующего рукава и выполнена с возможностью закрепления на головной пластине. Предпочтительно фильтрующий рукав снабжен утолщением, так что при зажиме зажимной скобы и посредством краевого выгиба крышки достигается уплотнительное дейст 000419 2 вие. Согласно германскому патенту 816852,закрепление фильтрующего рукава осуществляется посредством взаимно перемещающихся конических поверхностей. Согласно DE-A-3501948, предложено в пылевом фильтровальном устройстве удалить фильтр с пластиной из корпуса фильтра в направлении пылевой стороны, причем нижняя часть корпуса выполнена с возможностью отделения от остального корпуса. Согласно DE-A-3811929, корпус фильтра содержит удерживающую систему, выполненную в виде крестообразной решетки, которая состоит из расположенных под прямым углом на расстоянии друг от друга отбортованных пластин и образует ограниченные фильтры. Согласно DE-A-3709365, рукавное фильтрующее тканое тело выполнено разделенным по своей осевой длине, по меньшей мере, в одном месте,причем в этом месте разделения предусмотрено разъемное соединение. Подобные устройства для закрепления подвесных фильтрующих рукавов посредством зажимного устройства описаны в ЕР-В-337061,причем здесь также используется накладываемая зажимная скоба, а U-образные скобы зажимного устройства входят в желобок патрубка фильтра. Желобчатые элементы крепления и посадочные гнезда уплотнительных элементов описаны также в DE-A-3149381. Пылегазовый фильтр со сплошным дном рукава, выполненным общим для нескольких каналов для очищенного газа, описан в DE-OS 2536568, причем на дне рукава закреплены направленные вверх в каналы для очищенного газа держатели, из которых сверху по отдельности извлекают и в которые вводят фильтрующие рукава, удерживаемые усиленным краем. В DE-U-8102411 раскрыт рукавный фильтр, патрубок которого закреплен на дне фильтра заподлицо с ним посредством газонепроницаемого бортика с помощью прижимаемых профильных планок. Верхняя очистка возможна только с высокими затратами и является ограниченной. В DE 1909213 описан другой фильтрующий рукав, в котором сверху и снизу расположены спиральные натяжные пружинящие кольца, с тем чтобы фильтрующий рукав можно было вставить через вставки в перфорированные пластины. Похожая конструкция описана в USPS 5308369. Согласно US-PS 3973935 и CA-PS 1131566,патрубки фильтрующих рукавов закрепляют посредством зажимов, причем специфические решения требуют высоких монтажных затрат. ВUS-A-3680285 описана байонетная фиксация,осуществляемая посредством выемок в промежуточном дне. В US-PA 3973935 описано также фильтровальное устройство, по меньшей мере, с одним, 3 содержащим фильтрующую корзину и фильтрующий рукав рукавным фильтрующим элементом, который расположен в корпусе фильтра в камере, причем пространство для неочищенного газа отделено от пространства для очищенного газа промежуточным дном, представляющим собой крышку или дно, а фильтрующая корзина и фильтрующий рукав размещены в отверстии промежуточного дна и закреплены на нем посредством крепежа фильтрующей корзины. При этом в соответствии с числом отверстий в промежуточном дне для размещения фильтрующих корзин расположены удаленные друг от друга фиксирующие детали. Далее в DE-OS 3126300 описан фильтр с рукавной оболочкой, на которой с помощью ремней закреплены соединенные с ними опорные кольца. Все описанные выше решения, согласно уровню техники, имеют сложную конструкцию средства крепления фильтрующей корзины или рукава, причем в большинстве случаев элементы крепления, если они расположены снаружи на фильтрующих рукавах или фильтрующих корзинах, имеют больший диаметр, чем сами корзина или рукав, и поэтому их трудно установить и снять. Задача настоящего изобретения состоит в устранении описанных недостатков в решениях,согласно уровню техники, и разработке крепежа фильтрующей корзины, а также фильтра, который обеспечивает упрощение монтажа и демонтажа рукавных фильтров, а также их фиксацию в корпусе фильтра, в частности при так называемой верхней, нижней или боковой очистке. Эта задача решается согласно отличительной части п.1 формулы изобретения. Предпочтительные варианты приведены в последующих зависимых пунктах. Исходя из описанного уровня техники, потребовались разнообразные детальные исследования, в ходе которых оказалось, что задача, согласно изобретению, не решалась ни отдельно, ни в совокупности. Тем не менее неожиданным образом простыми средствами удалось решить как проблему закрепления рукава на фильтрующей корзине и герметизации относительно пространства для очищенного газа, так и проблему быстрого монтажа и демонтажа на месте без помощи дополнительных инструментов (верхняя очистка). В соответствии со средством крепления фильтрующей корзины, согласно изобретению,патрубок корзины также имеет опорную поверхность, так что зажим и герметизация могут осуществляться отдельно, в частности тогда,когда необходимое вращение под нагрузкой является критическим. На дне для этого расположены подвижные ребра с прорезями, причем зажимная пластина (фиксирующая деталь) в этом случае не требуется. Вкручивание для зажима и герметизации осуществляется с помощью пальца на патрубке корзины и эксцентри 000419 4 ковой фиксации. Герметизация осуществляется на опорных поверхностях патрубка корзины. За счет зажимного эксцентрика все корзины фильтра могут быть фиксированы справа и слева от шины (порядно), так что на каждый ряд требуется минимум два зажимных эксцентрика. Решение, согласно изобретению, может быть применено аналогичным образом, например, в патронных фильтрах. Также предпочтительным образом крепежный элемент или соединитель (например,лента с текстильной застежкой, стальная лента,металлический соединитель) изготовляют из одинаковых материалов, так что при применении разрешенных фильтровальных материалов не требуется дополнительный контроль и т.п. Для получения соединения между фильтрующим рукавом и корзиной не только располагают элемент крепления или соединитель в желобке вокруг фильтрующего рукава, но и одновременно сшивают, сваривают или склеивают его конец. Вызванным за счет желобка уменьшением диаметра фильтрующей корзины можно пренебречь, что не оказывает влияния на условия давления в фильтрующей корзине или фильтрующем рукаве. Надежная герметизация между пространствами для неочищенного и очищенного газов достигается просто за счет U-образного уплотнительного элемента в отверстии дна или крышки (промежуточное дно) для вставки фильтрующей корзины. Возможно также использование напыляемых уплотнительных элементов. Средство крепления фильтрующей корзины рукавного фильтра может иметь при этом конфигурацию, при которой наружный диаметр фиксированного соединителя меньше, чем диаметр отверстия в промежуточном дне 1,14 для размещения патрубка 4, а патрубок 4 фильтрующей корзины 5 имеет плоский желобок 12,причем элемент крепления или соединитель рукавного фильтрующего элемента представляет собой ленту 6 с текстильной застежкой или металлическую или пластиковую ленту. Кроме того, можно также повысить степень стандартизации подобных узлов. В другом варианте при расположении фиксирующих деталей, за счет которого в сочетании с другими фиксирующими деталями при прямоугольном расположении фильтрующих корзин каждый раз могут быть позиционированы и фиксированы максимум четыре фильтрующие корзины, возможны простые монтаж и демонтаж как в боковом, так и в осевом направлении. Эту фиксирующую деталь позиционируют предпочтительно посредством ребер дна или крышки(промежуточное дно) корпуса фильтра, что также обеспечивает простоту изготовления. При смещенном расположении фильтрующих корзин возможно также меньшее, чем четыре,число фиксирующих деталей. При боковом и, в частности, нижнем удалении может быть 5 жет быть предпочтительным расположение на патрубке фильтрующей корзины, например, с возможностью вставки, конического центрирующего приспособления. В целом, создана конструкция, обеспечивающая простое введение фильтрующего рукава или фильтрующей корзины в отверстие дна или крышки. После простого поворота на 20-30 фильтрующая корзина надежно фиксирована в корпусе фильтра. Изобретение более подробно описано ниже на двух примерах выполнения с помощью чертежей, на которых показано: фиг. 1 - вид сверху на крышку корпуса рукавного фильтра для верхней очистки (фрагмент); фиг. 2 - разрез крышки при виде сбоку; фиг. 3 - такой же, как на фиг. 2, вид сбоку для боковой или нижней очистки; фиг. 4 - разрез крепежа фильтрующей корзины посредством зажимного эксцентрика и шины (фрагмент); фиг. 5 - вид сверху крепежа по фиг. 4; фиг. 6 - форма фильтрующей корзины по фиг. 4. В корпусе фильтра фильтрующей камеры(не показан) известным образом расположено промежуточное дно крышки 1 для размещения и фиксации рукавных фильтров. На крышке 1 равными с промежутками расположены фиксирующие детали 2, фиксированные в своем положении только ребрами 3. Ребра 3, в свою очередь, стабильно и прочно соединены с крышкой 1. Патрубок 4 фильтрующей корзины 5 выполнен с возможностью надежного прилегания к крышке 1. Патрубок 4 снабжен выемками 7,которые незначительно шире, чем соответствующие части фиксирующей детали 2. За счет простого поворота патрубка 4 на 20-30 достигается фиксация фильтрующей корзины 5 подобно байонетному затвору. Для упрощения этого поворота, а также для надежного удержания углы 10 фиксирующей детали 2 снабжены пилообразной разводкой. Фильтрующую корзину 5 с фильтрующим рукавом 8 требуется лишь вставить сверху через соответствующее отверстие крышки 1 в пространство 15 для неочищенного газа корпуса фильтра (не показано). Фильтрующий рукав 8 снабжен фильтрующей корзиной 5, причем его нижний конец просто зашит без образования дна, а обращенный к патрубку 4 фильтрующей корзины 5 конец фильтрующего рукава 8 подрублен в виде краевого усиления 11. Фильтрующий рукав 8 соединен с фильтрующей корзиной 5 без возможности снятия посредством ленты 6 с текстильной застежкой в желобке 12 патрубка 4. Глубина желобка 12 выбрана так, что лента 6 не вызывает заметного увеличения наружного диаметра больше, чем сам фильтрующий рукав 8, а внутри фильтрующей корзины не вы 000419 6 зывает одновременно недопустимых разностей давлений. Для достижения требуемой герметизации между пространством 13 для очищенного газа корпуса фильтра и пространством 15 для неочищенного газа размещено простое U-образное уплотнение 9 в соответствии с размером отверстия в крышке 1. При повороте патрубка 4 помимо его фиксации происходит плотное прилегание. На фиг. 3 представлено такое же изображение для боковой (нижней) очистки, причем осуществляют лишь соответствующее расположение на дне 14 корпуса фильтра. Для упрощения поворота патрубка 4 фильтрующей корзины 5, а также для упрощения монтажа и демонтажа в крышке 1 на патрубке 4 дополнительно может быть расположен подходящий элемент для захвата пальцами (не показан). Согласно второму примеру выполнения,ребра выполнены подвижными с прорезями 22. На концах каждого ребра расположены зажимные эксцентрики. Патрубок 4 снабжен пальцем 23, входящим в прорезь 22 ребра (шина 20). Фильтрующую корзину вкручивают пальцами 23 патрубка 4 в прорезь 22. За счет последующего движения зажимного эксцентрика 21 шины 20 прижимаются в направлении крышки 1(или дна 14), причем опорные поверхности 24 патрубка также прижимаются к крышке 1 (или дну 14), так что зажим и герметизация происходят описанным выше образом. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Средство крепления фильтрующей корзины рукавного фильтра, по меньшей мере, с одним рукавным фильтрующим элементом, который расположен в корпусе фильтра фильтрующей камеры, причем пространство (15) для неочищенного газа отделено крышкой или дном от пространства (13) для очищенного газа, а фильтрующая корзина (корзины) (5) фильтрующего рукава (рукавов) (8) размещены и закреплены в промежуточном дне (на крышке (1) или дне (14, причем на промежуточном дне порядно на расстоянии друг от друга расположены зажимаемые шины (20) для закрепления патрубка (4) корзины заподлицо на промежуточном дне, отличающееся тем, что шины (20) расположены в виде горизонтально и вертикально подвижных ребер, снабженных на высоте каждой фильтрующей корзины (5) прорезями(22), причем на концах шин (20) предусмотрены зажимные эксцентрики (21), а патрубки (4) фильтрующих корзин (5) снабжены пальцами,входящими в прорези (22). 2. Средство крепления по п.1, отличающееся тем, что патрубки (4) имеют опорные поверхности (24). 3. Средство крепления по п.1, отличающееся тем, что патрубок (4) снабжен коническим центрирующим приспособлением. 4. Средство крепления по п.1, отличающееся тем, что предусмотрено U-образное уплотнение (9), расположенное между патрубком(4) и крышкой (1) или дном (14) или на самом патрубке (4). 5. Средство крепления по п.1, отличающееся тем, что отверстие фильтрующего рукава(8) снабжено краевым усилением (11). 6. Средство крепления по п.5, отличающееся тем, что краевое усиление (11) образовано подрубанием края фильтрующего рукава (8). 8 7. Средство крепления по п.1, отличающееся тем, что патрубок (4) фильтрующей корзины (5) имеет плоский желобок (12). 8. Средство крепления по одному из пп.15, отличающееся тем, что нижний конец фильтрующего рукава (8) сшит, сварен или склеен без образования дна. 9. Средство крепления по п.1, отличающееся тем, что наружный диаметр фиксированного элемента крепления для фильтрующего рукава (8) на патрубке (4) меньше, чем диаметр отверстия в промежуточном дне (1, 14) для размещения патрубка (4).
